两级跑偏开关 HQPK-PXA-02GKH
防爆两级跑偏开关使用说明书

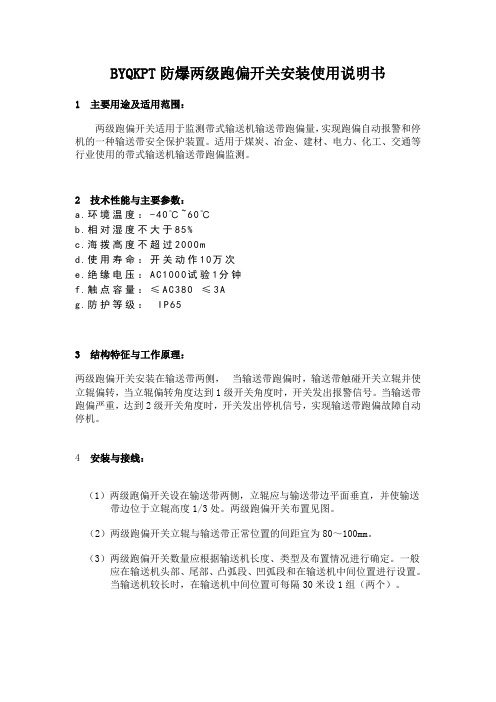

BYQKPT防爆两级跑偏开关安装使用说明书1 主要用途及适用范围：两级跑偏开关适用于监测带式输送机输送带跑偏量，实现跑偏自动报警和停机的一种输送带安全保护装置。
适用于煤炭、冶金、建材、电力、化工、交通等行业使用的带式输送机输送带跑偏监测。
2 技术性能与主要参数：a.环境温度：-40℃~60℃b.相对湿度不大于85%c.海拨高度不超过2000md.使用寿命：开关动作10万次e.绝缘电压：AC1000试验1分钟f.触点容量：≤AC380 ≤3Ag.防护等级：IP653 结构特征与工作原理：两级跑偏开关安装在输送带两侧，当输送带跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出报警信号。
当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。
4安装与接线：（1）两级跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带边位于立辊高度1/3处。
两级跑偏开关布置见图。
（2）两级跑偏开关立辊与输送带正常位置的间距宜为80～100mm。
（3）两级跑偏开关数量应根据输送机长度、类型及布置情况进行确定。
一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。
当输送机较长时，在输送机中间位置可每隔30米设1组（两个）。
（4）两级跑偏开关应通过跑偏开关支架与输送机中间架连接，开关支架应在输送带安装完成后与输送机机架焊接。
跑偏开关与跑偏开关支架用螺栓连接。
（5）接线：两级跑偏开关供货电缆引出线为四芯电缆，红蓝为常开，一级跑偏。
白绿为常开，二级跑偏。
用户可根据自己要求自行接线。

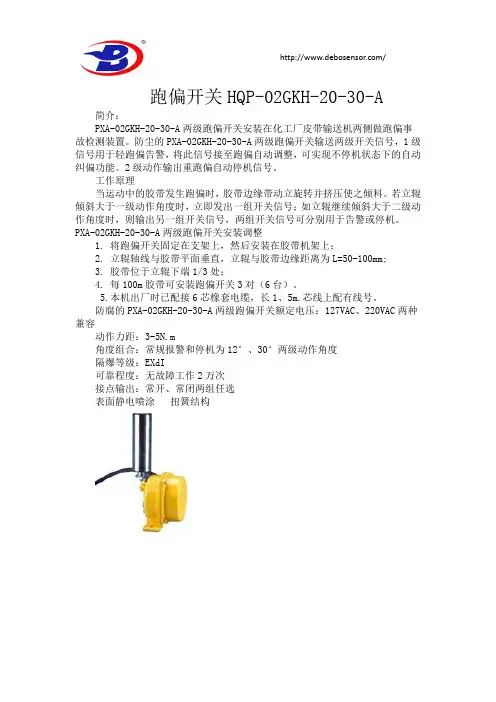

跑偏开关HQP-02GKH-20-30-A
/
跑偏开关HQP-02GKH-20-30-A 简介：
PXA-02GKH-20-30-A两级跑偏开关安装在化工厂皮带输送机两侧做跑偏事故检测装置。
防尘的PXA-02GKH-20-30-A两级跑偏开关输送两级开关信号，1级信号用于轻跑偏告警，将此信号接至跑偏自动调整，可实现不停机状态下的自动纠偏功能。
2级动作输出重跑偏自动停机信号。
工作原理
当运动中的胶带发生跑偏时，胶带边缘带动立旋转并挤压使之倾料。
若立辊倾斜大于一级动作角度时，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号，两组开关信号可分别用于告警或停机。
PXA-02GKH-20-30-A两级跑偏开关安装调整
1. 将跑偏开关固定在支架上，然后安装在胶带机架上；
2. 立辊轴线与胶带平面垂直，立辊与胶带边缘距离为L=50-100mm;
3. 胶带位于立辊下端1/3处；
4. 每100m胶带可安装跑偏开关3对（6台）。
5.本机出厂时已配接6芯橡套电缆，长1、5m.芯线上配有线号。
防腐的PXA-02GKH-20-30-A两级跑偏开关额定电压：127VAC、220VAC两种兼容
动作力距：3-5N.m
角度组合：常规报警和停机为12°、30°两级动作角度
隔爆等级：EXdI
可靠程度：无故障工作2万次
接点输出：常开、常闭两组任选
表面静电喷涂扭簧结构。
跑偏开关——精选推荐
摒弃传统思维自主创新结硕果———新系统锅炉给煤机自制跑偏开关改造一、概述热电厂9#、10#炉两台锅炉是该厂重点设备，担负着全厂蒸汽供汽量的80%的任务，它的正常运行与否直接关系着热电厂的生产量，也直接影响氧化铝厂一、二溶出生产提供蒸汽量，一旦供汽不足，氧化铝生产量将受到严重影响。
称重式皮带给煤机是9#、10#炉的“咽喉”，它的正常运行才能保证锅炉的正常运行。
二原厂家设计状况9#、10#两台锅炉投运后不久，运行状况差强人意，是制约9、10#炉平稳供汽的瓶颈，经常发生压负荷、锅炉不能满负荷运行现象，给煤机皮带拉翻等诸多反常现象，甚至发生因缺煤而造成锅炉停运行的严重生产事故，严重影响了氧化铝新系统的正常生产运行。
负责维护这一设备的电气车间检查维修甚至更换新的开关，但效果并不理想，正常运行维持不了几天，又出现相同的故障，事故发生率居高不下，而且在维修时，为了不影响生产，工作人员常常要在烟气重、粉尘大，一氧化碳浓度高的恶劣环境下进行抢修，存在很大的危险性。
据统计2004年9#、10#炉两台锅炉6台给煤机的6个跑偏开关在2004年一年中就发生故障107次，这些故障中最大的问题就是开关损坏率太高，严重时一个星期内就更换了价值3万多元的10个开关，这给生产组织造成了很大的被动，车间每月的生产成本仅1万多元，这也给车间造成了极大的经济负担和损失，引起了厂领导的高度重视。
车间经过一段时间的观察和检测研究发现：现在使用的跑偏开关极易因：1、湿度大2、烟气、粉尘大3、腐蚀严重的不良环境造成锈蚀、进灰而引起轴承卡滞，致使开关活动不足，撞坏开关。
由于愿厂家设计疏忽，没有考虑到开关可能要在恶劣环境中工作，从而导致了开关频繁出现故障。
三、自主设计、制作、安装过程负责维护这一设备的电二班组成故障处理小组针对环境问题造成开关的故障迅速拿出治理方案：治理方案实施后，故障率有所降低，但没有达到预期的效果，还是时有故障发生，并发生保护失灵、皮带严重损坏的严重事故。
跑偏开关的工作原理
跑偏开关的工作原理
跑偏开关的工作原理是通过感应到车辆跑偏情况后，自动触发警示或控制系统，以防止车辆进一步偏离轨道。
一般情况下，跑偏开关主要由传感器、控制器和执行器组成。
传感器：跑偏开关会使用多种传感器，如加速度传感器、角速度传感器等，来检测车辆的运动状态。
这些传感器将车辆跑偏的信息转化为电信号，并传输给控制器进行处理。
控制器：控制器是跑偏开关的核心部件，它接收传感器传来的信号，并根据预设的判别条件来识别车辆是否出现偏离轨道的情况。
若判断车辆跑偏，则控制器会触发警示或控制信号。
执行器：执行器根据控制信号的指令来执行相应的操作。
在一些系统中，执行器可以是电动机或电磁阀，用于调整车辆的转向或制动力度。
通过控制执行器的运行状态，可以使车辆重新回到正常行驶轨道上。
总的来说，跑偏开关通过感知车辆运动状态、判断是否出现跑偏情况，并通过控制执行器来纠正车辆行驶轨迹，确保车辆始终在预定轨道上行驶。
这一技术在自动驾驶、轨道交通和工程车辆等领域有着广泛的应用。
两级跑偏开关原理
两级跑偏开关原理两级跑偏开关是一种用于控制工业生产过程中的带板材的设备运行状态的重要设备。
一般来说，两级跑偏开关主要通过检测带板材的位置和走向来实现对设备的控制，从而确保设备能够在正常运行状态下工作。
本文将从两级跑偏开关的原理、工作过程和应用领域等方面对其进行详细介绍。
**一、两级跑偏开关的原理**两级跑偏开关的原理主要是通过检测带板材的位置和走向来实现对设备的控制。
它一般由两个部分组成：传感器和控制器。
传感器主要负责检测带板材的位置和走向，然后将检测到的信号传输给控制器；控制器则根据传感器传输过来的信号做出相应的反应，控制设备的运行状态。
具体来说，当带板材偏离设定的位置或走向时，传感器会通过感应器检测到这种偏离，并将这一信息传递给控制器。
控制器在接收到传感器传来的信号后，会根据事先设定好的参数来做出对应的反应，比如停止设备的运行或者调整设备的工作状态，从而确保设备在正常运行状态下工作。
**二、两级跑偏开关的工作过程**1.传感器检测带板材的位置和走向：传感器通过感应器检测带板材的位置和走向，然后将检测到的信号传输给控制器。
2.控制器接收信号并做出反应：控制器在接收到传感器传来的信号后，会根据设定的参数做出相应的反应，比如停止设备的运行或者调整设备的工作状态。
3.控制设备运行状态：根据控制器的反应，设备会做出相应的调整，确保设备在正常运行状态下工作。
通过以上步骤，两级跑偏开关可以对设备的运行状态进行有效地控制，确保设备在工作过程中能够安全、稳定地运行。
**三、两级跑偏开关的应用领域**两级跑偏开关广泛应用于钢铁、有色金属等行业的带板设备中，如轧机、拉拔机等。
在这些设备中，带板材需要按照一定的走向和位置进行运行，而两级跑偏开关可以有效地监测带板材的位置和走向，确保设备在正常运行状态下工作，避免出现偏离位置的情况，提高生产效率和安全性。
此外，两级跑偏开关还可以应用于其他需要对带板材位置和走向进行监测的场合，如橡胶、塑料等行业的生产设备中。
HFKPT1-12-30两级跑偏开关图纸_两级跑偏开关结构_两级跑偏开关材质
使用前请仔细阅读说明书HFKPT1-12-30两级跑偏开关
产品介绍
两极跑偏开关又称防偏开关，用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。
本系列跑偏开关具有两级动作功能。
一级动作用于报警，二级动作用于自动停机。
胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。
当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。
当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。
参数：电压：380V,电流【可选】2A、3A、4A、5A、6A、7A、8A、9A、10A.
一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。
二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。
当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。
为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。
摊铺机行驶系统手动跑偏调整方法
摊铺机行驶系统（手动档）跑偏校正方法本方法适应除LTU120-5 （LTU120U ）外的所有摊铺机。
在检查、调试前必须将行走系统模式开关拨至“手动”位置；现将检查、调试方法说明如下：一、开机前的同步性能检验（点火开关在“I”档位置，但不启动发动机）：行驶系统手/自动选择开关置于“手动”位，将转向电位器RP2旋钮指针指向“0” 位，将行走手柄RP1 从中位推至正向的最大位置（前进方向），此时电控柜内放大板A2、A3 上的两个绿色的发光二极管应点亮，在该位置停留5S 后，突然将手柄拉回中位，观察两指示灯的熄灭情况，用同样的方法检查机器后退时的性能情况（在该状态下，变为两个红色的指示灯进行指示）；如果能同时熄灭，说明该机的同步性能已初步调整好；否则应按照以下的步骤进行各项参数的一一检查、调整。
二、检查、调整比例阀放大板A2、A3 的参数（使用工具：数字万用表，小一字小螺丝刀）：使用两个万用表进行调试，将万用表打至电流档的“10A ”档位，表笔插头也相应插入电流测试档的孔位：1）、正向最小电流输出值的校正（电位器R5-PVR24 放大器上有标识）：将电控柜内放大器A2、A3 的8 脚连线断开，先用万用表的红色表笔与A2的8 脚连接，黑色表笔与断开后的59/H 导线连接；然后将行驶手柄往上提起慢慢往前推，直到万用表中的电流值读数为0.19A时停止，这时保持行走手柄位置不变，把点火钥匙开关回“ 0”位断电，然后将该万用表的红色表笔与A3 的8 脚连接，黑色表笔与断开后的62/H 导线连接，在转换的过程中应注意断开后的导线端头不能搭铁；重新将点火开关打至“I”档，观察万用表中读数也应为0.19A，否则应调整该板（A3）上的R5,直到显示的读数为0.19A时为止，在调整时用小螺丝刀调整A3中的R5,顺时针旋转时使电流值增大逆时针旋转时使电流值减小。
调整完毕后，操作手柄三次，如相同，则该参数调整完毕。
2）、正向最大电流输出值的校正（电位器R4）：将行驶手柄推至最大位置，按照上述同样的操作步骤和方法然后检查万用表的读数，分别调整A2、A3中的R4,直至万用表的读数显示0.54A时为止；R4 的调整方法为：顺时针旋转R4时正向最大电流输出值增大，逆时针旋转R4时最大电流输出值减小。
PXA-02GKK-A 跑偏开关原理及技术参数介绍
PXA-02GKK-A 跑偏开关原理及技术参数介绍
两级跑偏开关PXA-02GKK-A能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。
另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。
一.工作原理
两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。
当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。
为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。
当发生轻微跑偏事故时（20°），两级跑偏开关的***组触点动作，发出事故预告信号。
当发生严重跑偏事故时（35°），两级跑偏开关的第二组触点动作，可使输送机自动停车。
二.技术参数
工作电压：24~380V（无源开关量）型号：KPT1-20-35
绝缘电阻：＞500MΩ输出信号：无源开
关量信号
环境温度：-20℃~+60℃环境湿度：＜90% 重量：2.5Kg 防护等级：IP65 复位方式：自动复位响应时间：＜2mS 控制触点容量：3A-5A 动作力：50±10N
三.特点
·结构简单实用、性能稳定可靠
·防尘、防震、防潮
·体积小、重量轻、寿命长
·安装方便，免维护
·输出信号既可与现场设备联锁使用，也可送达微机控制系统·电源适应性广：24~380V（无源开关量）
四.注意事项
1、跑偏开关档轮与皮带保持垂直。
2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。
3、跑偏开关底座固定牢固。
电气设备参数表
叶轮给煤机101－104叶轮给煤机行走电机隔爆型三相异步电动机型号：YB112m－6 功率：2.2KW 电压：380V/660V转速：940r/min 防爆等级：Ip44 频率：50Hz电流：5.6/3.23A 接法：Δ/Y 绝缘等级：F级工作制：S 防爆合格证号：ONEX00457 重量：63Kg标准编号：JB9594－1999 出场编号：264 出厂日期：2003年11月无锡市南方防爆电机有限公司。
101－104叶轮给煤机叶轮电机隔爆型三相异步电动机型号：YB2－200L－4 功率：30KW 工作制：81防爆标志：EXdIIBT4 电压：380V/660V 接法：Δ/Y防暴等级：IP55 电流：57.6/33.3A CosΦ：0.86绝缘等级：F级编号：73 频率：50Hz转速：1470r/min 重量：320Kg 标准编号：JB7565－1999防爆合格证号：CNEX02.192 生产许可证号：XK06－121－000162003年10月江苏请江电机股份有限公司地址：淮安市请江电机路6号101－104叶轮给煤机油泵电机单相异步电动机型号YC7114－Y 功率：980W 电压：220V电流：2.70A 防暴等级：IP44 转速：1400r/min频率：50Hz 绝缘等级：B 级电容：100μF 编号：22005年5月奉化市分马力电机有限公司101－104叶轮给煤机控制箱时间继电器型号：TYPE/ST3PC－A INP.20ADCONTACTRAING：AC220V mAK/NG:0.3A无锡市明达电器有限公司接触器3TB43 22－OX 1EC947 VDE0660 GB14048Vi＝660V Ith＝30A AC3 生产许可证：XK06－2010025苏州西门子电器有限公司热继电器 3VA59 SIEMENS塑料外壳式断路器电流：16A 额定电压：690V Gm－100m3300频率：50Hz 温度：＋40℃脱扣器整定电流：10A北京人民电器厂电话：69242058控制变压器型号：13KJBK2 容量：550VA 频率：50Hz～60Hz输入：660V 输出：220V2004年7月沈阳分局电器设备厂指示灯 APT A009397 AD/6－22SVNr上海安普特电器上海二工电气厂按钮APT 1EC60947－5－1GB/T14048.1 AC660V Ith 10AGB/14048.5 AC15 DC131#变电所3号柜 1#叶轮给煤机 VV22－1KV 3x25＋1x16 210m 1#变电所3号柜 2#叶轮给煤机 VV22－1KV 3x25＋1x16 230m 1#变电所3号柜 3#叶轮给煤机 VV22－1KV 3x25＋1x16 450m 1#变电所3号柜 4#叶轮给煤机 VV22－1KV 3x25＋1x16 480mBPKP101 101叶轮给煤机 300m KVVP－500 7x1.5BPKP101 101叶轮给煤机 250m KVVP－500 24x1.5BPKP102 102叶轮给煤机 250m KVVP－500 7x1.5BPKP102 102叶轮给煤机 250m KVVP－500 24x1.5BPKP103 103叶轮给煤机 550m KVVP－500 7x1.5BPKP103 103叶轮给煤机 500m KVVP－500 24x1.5BPKP104 104叶轮给煤机 500m KVVP－500 7x1.5BPKP104 104叶轮给煤机 500m KVVP－500 24x1.5105－106皮带电机隔爆型三相异步电动机型号：YB3153－4 功率：110KW 电压：380V/660V电流：210A/116A 转速1486r/min 绝缘等级：F重量：1200Kg 标准编号：JB9594－1999 编号：0006安全标志编号：910627－2002 防爆合格证号：10125432004年2月山西防爆电机有限公司105－106制动器隔爆型电力液压推动器型号：Ed8016 防爆标志：dI 额定推力：800N输入功率：290W 电流：0.72A 防爆等级：IP44绝缘等级：F 行程：60m 电压660V 频率：50Hz编号：0404H2 防爆合格证号：CNEX03.328焦作制动器股份有限公司105电机配电 1#变电所3号柜6号 VV22－1KV 3x70＋1x35 240m 106电机配电 1#变电所3号柜7号 VV22－1KV 3x70＋1x35 240m 105电机配电 1#变电所6号柜4号 VV22－1KV 3x6＋1x4 240m 106电机配电 1#变电所6号柜3号 VV22－1KV 3x6＋1x6 240m107皮带电机隔爆型三相异步电动机型号：YB280S－4 标准编号：JB9594－1999 频率：50Hz功率：75KW 电压：380V/660V 电流：139.7/80.6A接法：Δ/Y 防护等级：IP44 转速：1480r/min绝缘等级：F CosΦ：0088 工作制：S1出厂编号：0060 重量：650Kg 防爆合格证号：1012542安全标志编号：910626－20022004年6月山西防爆电机（集团）有限公司107制动器防爆型电力液压推动器型号：Ed8016 防爆标志：dI 行程：600m额定推力：800N 电压660V 输入功率：290W电流：0.72A 防护等级：IP44 频率：50Hz绝缘等级：F 编号：040421 防爆合格证号：CNEX03.328焦作制动器股份有限公司107电机配电 1#变电所6号柜8号 VV22－1KV 3x70＋1x35 278m 107电机配电 1#变电所6号柜6号 VV22－1KV 3x6＋1x4 278m108皮带电机型号：Y2355m－4 功率：220KW 电压：380V/660V接法：Δ/Y 电流：389/225A 频率：50Hz转速：1490r/min CosΦ：0.90 防爆等级：IP54绝缘等级：F 重量：1760Kg 标准编号：JB/T8680-19982004年4月山西防爆电机集团有限公司108电力液压推动器型号：Ed121/6额定推力：1250N 行程：60mm 频率50Hz相数：3 电压：660V 接法：Y电流：0.8A 绝缘等级：F 防护等级：IP65编号：0404K2 重量：30Kg焦作制动器股份有限公司108电机配电 1#变电所9号柜7号 VV22－1KV 3x185＋1x95 296m 108电机配电 1#变电所5号柜5号 VV22－1KV 3x6＋1x4 266m111皮带电机三相异步电动机型号：Y315M－4 132KW 380V/660V 240/138ACosΦ0.89 工作制S1 接法：Δ/Y 50Hz1486r/min 1000Kg防爆等级：IP44 LW101dB（A）出厂编号：0026 标准编号：JB/T9616-1999B级绝缘 2004年7月山西防爆电机（集团）有限公司制动器（111）型号：Ed121/6额定推理：1250N 行程：60mm输入功率：180W 频率：50Hz相数：3 接法：Y电压：660V 电流：0.8A绝缘等级：F 防护等级：IP65编号：0404K2 重量：30Kg焦作制动器股份有限公司111皮带电机配电 1#变电所8号柜 VV22－1KV 3x70＋1x35 255m111皮带电机配电 1#变电所5号柜 VV22－1KV 3x10＋1x6 256m121皮带电机隔爆型三相异步电机型号：YB225m－4 45KW 50Hz380V/660V 80/48.2A 接法：Δ/Y F级绝缘CosΦ＝0.88 转速1480r/min防爆合格证号：4400128 环境空气：40℃编号：JB9594－1999 出品编号：03/J737-9-01重量：440Kg 出厂日期：2003年10月佳木斯电机股份有限公司制造121制动器隔爆型电力液压推动器防爆标志：ExdIIBT4型号：Ed500－60Ex 额定行程：60mm额定推力：500N 绝缘等级:F防护等级：IP65 编号：010********重量：26Kg 防爆合格证号：CNFx03.130江西华伍起重电器有限责任公司121电机配电 1#变电所5号柜8号 VV22－1KV 3x35＋1x16 290m 121电机配电 1#变电所6号柜5号 VV22－1KV 3x10＋1x6 290m113皮带电动机三相异步电动机型号：Y31522－4 标准编号：JB1T10391－2002200KW 363/210A 接法：Δ/Y 50Hz380/660V 绝缘等级：F 转速：1485r/min防爆等级：IP54 1172Kg 编号：487652004．7 中华人民共和国浙江永方机电有限公司113制动器型号:YTD800-60 推力：800N电机：380V 50Hz 防护等级：IP65重量：15Kg 绝缘等级：F编号：010********江西华五起重电器有限责任公司113电机配电 1#变电所8号柜2号 VV22－1KV 3x35＋1x16 88m113电机配电 1#变电所4号2个 VV22－1KV 3x6＋1x4 88m 116皮带电机隔爆型三相异步电动机型号：YB3153－4 功率1.10KW 50Hz380V/660V 200/115A 防护等级：IP44接法：Δ/Y 转速：1483r/min CosΦ0.89 F级绝缘防爆合格证号：4400131 标准编号：JB9595－1999出厂编号：041DC711－04 1100Kg 2004年6月佳木斯电机股份有限公司制造116制动器隔爆型电力液压推动器型号：Ed500－60Ex 防爆标志：ExdIIBT4额定推力：500N 额定行程：60mm电机：660/50Hz 绝缘等级：F防护等级：IP65 编号：010********重量：26Kg 防爆合格证号：CNFx03.130江西华五其中电器有限责任公司116电机配电 1#变电所8号柜 VV22－1KV 3x70＋1x35 110m 116电机配电 1#变电所6号柜 VV22－1KV 3x6＋1x4 110m118皮带电机（三相异步电动机）型号：Y2355m－4 380V/660V 接法：Δ/Y389/225A 50Hz 1490r/minIP54防爆等级绝缘等级F 1760Kg标准编号：JB/T8680-1998 2004年7月山西防爆电机（集团）有限公司电力液压推动器型号：Ed121/6额定推力：1250N 行程：60mm输出功率：180W 频率：50Hz相数：3 接法：Δ/Y电压：660V 电流：0.8A绝缘等级：F 防护等级：IP65编号：0404K3 重量：30Kg焦作制动器股份有限公司118电机配电 1#变电似8号柜柜4号 VV22－1KV 3x35＋1x16 280m 118电机配电 1#变电似6号柜柜3号 VV22－1KV 3x6＋1x4 280m120A、B皮带电机高压三相异步电动机型号：YKK4503－4 电压6000V 频率：50Hz功率：560KW 电流63.6A 转速：1485r/min功率因素：0.86 接法：Y 绝缘等级：F冷却方式：IC611 重量：4370Kg标准编号：JB/T103152-2002出厂编号：51979 出品年月：2004年7月浙江永发机电有限公司120A、B制动器型号：TYPE.Ed30116.DC 液压油：Oi：25推力：3000N 行程:60mm电机：660V 50Hz 1.6A 750W防护等级：IP65 绝缘等级：F 重量：27Kg编号：010********江西华五起重电器有限责任公司120A、B电机配电 1#变电所高压室 VV22－6KV 3x50 650m 120A、B电机配电 1#变电所 VV22－6KV 3x10¬＋1x6 650mΦJR1－315/660矿用隔爆交流软起动器名称型号及规格备注可控硅模块MSJ—DJK2 350A 660V电机综合保护器ABD8－400 配电流互感器，36V操作电压隔离换相开关H6K H6K－315－1140 分断能力1500A，立式安装A型真空接触器KM1 CKJ5－250/1140 250A/1140V,36V操作电压熔断器FU1 2A（660V）熔断器FU2 5A/220V熔断器FU3 0.1A/220V控制变压器BK－150 150KVA ， 660/36V操作按钮SB1－SB4 KA4－1 双刀双掷，220V中间继电器K2 JZC－31 36V操作电压钮子开关SA1.SA2 双刀双掷，220V阻容吸收装置660V/220AΦJR3－270/660交流软起动器名称型号及规格备注可控硅模块MSJ—DJK2 800A / 660V电机智能保护器JDB－LQ 300/52A 配电流互感器，36V操作电压刀熔隔离开关ΦHR5－400/660 分断能力1500A，660V真空接触器KM1、2 CKJ5－400/1140 400A/1140V,36V操作电压熔断器FU1 6A/220V熔断器FU2 10A/220V控制变压器BK－300 300KVA ， 660/36V操作按钮SB1－SB4 KA4－1 双刀双掷，220V中间继电器K1—K3 PT52AT30 220V操作电压旋转开关SA1.CK 220V/660V阻容吸收装置FV12 660V/220A储煤棚输送机隔爆型三相异步电动机型号：DSB75－4 50Hz 75KW660V/1140V 接法：Δ/Y IP44 绝缘等级F1480r/min 675Kg安全标号：20011771出品标号：5E0C－02－5防爆合格证号：CNGx00.395BRG.DE：631712290dBA 2005年5月南阳防爆集团有限公司输送机开关矿用隔爆型真空电磁起动器型号：GBZ－200 防爆标志：ExdI额定控制功率：660V 170KW 380V/100KW防爆合格证号：1042589安全标号：98098－2004额定工作电压：660V/380V 165Kg2005年6月古交市矿山机电厂取料机油泵电机隔爆型三相异步电动机型号：YB100L2－4 30KW防爆标志：ExdIIBT4 220/380V 绝缘等级：F转速：1420r/min 60Hz 47Kg 11.8/6.8A 接法：Δ/Y 防爆合格证号：52011－96R丹东黄海电机有限公司油泵电机隔爆型三相异步电动机型号：YB280S－4V 功率：75KW 防爆标志：ExdIIBT4380V/660V 绝缘等级： 1480转 50Hz防护等级：IP44 650Kg 140/80.4A防爆合格证号：52093－04丹东黄海电机有限公司行走电机隔爆型三相异步电动机型号：YBB2M 2-6 5.5KW 50Hz防护等级：IP54 380V 12.6A 接法：Δ转速：960r/min 绝缘等级：F CosΦ0.78安全标志号：921301－2002 防爆合格证号：CmExL1022866 101Kg 佳木斯电机股份有限公司制造增安型轴油通风机型号：GAP－806 60W 380V 50Hz防护等级：IP54 5Kg 绝缘等级：F标准编号：OHP5.510.000 2004年7月大连宏达电机配电厂取料机两侧电机型号：YB3/5S44 50Hz 380V 110KW1100Kg IP54 F出厂编号：04E－0054－02标准编号：JB9594－1999 2004年7月防爆编号：CmExL1022873 佳木斯电机股份有限公司高压电缆接线箱型号：nLJ－1F 额定电压：6KV 额定电流：630A出厂编号：X848 2004年10月沈阳新生电器开关制造有限公司磁带式电缆卷筒型号：CZJ－1500DGA 回路数：4容量：1500Kg 电流：200A 卷绕速度0/30/min转矩：504NM 出厂编号：04239 2004年10月沈阳嘉信电缆卷筒制造有限公司花环电机隔爆型三相异步电动机型号：YB90L－4 1.5KW 380VIP 45 噪声：LW67bB（A）50Hz 接法：Y 37Kg编号：138 防爆标志：ExdIIBT4标准编号：JB9594－1999防爆合格证号：CmExC1022906沈阳市黎明电机厂变频器A－BALLen－Bradley1336PLLSⅡSeNSORLSS VECTOR660V空开ABB SACES6ASCE S6N IU＝800A Ue＝690V IEC974－2CELEN 60947－2 Ue V 230 415 400 500 600 250 500 750 1CD KA 65 36 30 25 20 35 20 16ICS＝100％ ICU（75％ ICU690V）刮板空开ABB S5S5N IU＝630A Ue＝690V IEC60947－2 GB14048.2 Ue（V）230 415 440 500 690 250 500 750ICU（KA）65 35 30 25 20 35 35 20ICS=100% ICU(75% ICU690V)电机保护器CGDigital Protection Relay Cdigta （EMPR）Control Voltage：220V 50/60HzAox.Contact :OL (95-98)/a/bCutput Contact :250vac 3A(ReSLatLve LonΦ)Curent Range: 5-6(A)照明空开：A•BIEC947.VDE0660IU=160A 50/60HzUimp=8KVBCat.A140m－m5F－D20堆料机114电机隔爆型三相异步电动机型号：YB315S－4 110KW 50Hz 380/660V115A/295A 接法：Δ/Y转速：1483r/min CosΦ0.89标准编号：B9594－1999 防爆合格证号：CmExC10228731100Kg 2004年5月佳木斯电机股份有限公司制造114制动器防爆型制动器型号：YTD800－60 推力800N电机：380V 50Hz 防护等级：IP65重量：13Kg 绝缘等级：F编号：010********江西华伍其中电器有限责任公司行走电机起重用隔爆型三相异步电动机型号：YB2E－160M/-4 定子：Y接 380V绝缘等级：F 250Kg 出厂编号：04C－0190－04防爆合格证号：4400103 标准编号：JB/710253-2001 2004年6月佳木斯电机股份有限公司制造取料机变压器型号：SG10－800/6 相数：3分接位置高压低压电压V 电流A 电压V 电流A2～3 6300 73.32 400 1154.73～4 6000 76.984～5 5700 81.03额定容量：800KvA 额定频率：50Hz 电压组合：6/0.4Kv 联结组标号：Yy00 冷却方式：AN 绝缘水平：LI60AC20/AC3绝缘耐热等级：11级短路阻抗：5.81% 器身重量：2510Kg总重量：2650Kg 沈阳昊诚电气设备有限公司取料机变压器型号：SG10－400/6 相数：3分接位置高压低压电压V 电流A 电压V 电流A2～3 6300 36.66 400 577.43～4 6000 38.494～5 5700 40.52额定容量：400KvA 额定频率：50Hz 电压组合：6/0.4Kv 联结组标号：Yy00 冷却方式：AN 绝缘水平：LI60AC20/AC3绝缘耐热等级：11级短路阻抗：4.36% 器身重量：1670Kg总重量：1800Kg 沈阳昊诚电气设备有限公司取料机电气设备660V万能式断路器 BMW50－2000/3符合标准：IEC60947－2 GB14048.2编号：40196北京明日电器设备有限公司性能参数：额定绝缘电压：Ui 690V额定电流：630A 50Hz额定工作电压：400V 690V额定极限短路分断能力：ICV 80KA 60KA额定运行短路分断能力：ICS 50KA额定短时耐受电流（IS）：1CW 50KA释能电磁铁电压：220V分励脱口器电压：220V欠压脱口器电压：220V欠压延时时间：3电操机构电压：220V智能脱口器电压：220V长延时～In：瞬时――KA短延时～In：接地――In6Kv真空开关EKDOGN30－10隔离开关额定电压：10KV额定电流：1250A热稳定电流：47KA出厂编号：0855出厂时间：2004年7月上海一开电器集团公司电力变压器型号：Sq－650/6/0.66容量：650KVA电压：6000±5Y/660V额定功率：50Hz联组标号：YYno冷却方式：ONAN使用方法：户外短路阻抗：4.45Y绝缘水品：LI76、AL36标准代号：GB1094.1 GB1094.2-1996 /GB1094.3 GB1094.5-85 产品代号：1DB.710.951出厂序号：040653器身重：1325油重：460Kg总重：2235KgI：6300Ⅱ：6000 660V/551.1Ⅲ:67002004年9月山西嘉龙机电设备制造有限公司电力变压器型号：Sq－1000/6容量：1000KVA电压：6000±5Y/400V额定功率：50Hz联组编号：YYno冷却方式：ONAN使用条件：户外短路阻抗：4.45Y绝缘水平：LI76.AC36标准代号：GB1094.1 GB1094.2-1996 /GB1094.3 GB1094.5-85 产品代号：IDB.710.953出厂序号：040625器身重：705 油重：615总重：3005KgI：6300V 400V 1143AⅡ：6000Ⅲ:67002004年9月山西嘉龙机电设备制造有限公司6KV易损件名称型号数量备注万能式断路器BMW50－200/3 IEC60947-2JB/4048.2 1 编号：40195北京明日三相三线有功电路表EKDQ KW.H 3*3(6)A DSB64-21800V/KW.H 3*100V 50Hz 1 NO:2003-112044 上海光辉仪表电压表EKDG6C2KV MC03820369 2操作机构开关状态显示器2H－KZQ－200C 1601PT保险RN2－60.5A 6 210mm合闸指示灯AD11－25/21 220V 15储能开关LA18－22X2 2信号继电器DX－318J 3中间继电器D2T－208 4保险R014 Gg 10A 5660V易损件名称规格数量备注保险管CNC RT19 R014 500V－50KA 4A 100保险管CNC RT19 R014 500V－50KA 6A 100保险管CNC RT19 R014 500V－50KA 10A 100熔断器RSC－A3500/1000-2 2接触器100－B250NA3＋195CA20 2接触器100－C12F－0 2按钮DBCY090IE337CLTDAC－15 10指示灯AD16－22D31 AC220V 18MA 30Z指示灯N，AD16G－16A AC220V 30交流真空接触器CKJ5－400交流线圈220V 5交流真空接触器CKJ5－125交流线圈220V 10交流真空接触器CKJ5－250交流线圈220V 10指示灯大AD16－22D31 25指示灯小AD16－16A 25按钮PBCY090 IE 337（LY7）AC－15 10保险管RT14 RT189G 长度35mm 10变电所易损件名称规格数量备注熔断器CNC RT19 Am1 R014 500V～50KA 6A1EC 269 GB13539.1 Φ8.5×31.550熔断器EKDQ R014 380V～100KA 500V～50KA gG 10AΦ8.5×31.5 1EC 269 GB13539 50熔断器CHNT A000/28 RT28-63 aM3 Φ14×51 500V 63A GB13539 1EC 60269 正泰集团公司50熔断器CHNT RT14－20 Φ10×38 380V 4A A000/28GB13539-92 正泰集团公司50熔断器快熔保险 RZSI 1000V 沪工10现场通讯跑偏拉绳开关及按钮照明制动按钮开关型号：BZA422 防爆标志：ExdeIICT6额定工作电压：～380V防爆等级：IP65 工作电流：6A防爆合格证号：SD10815 2004年11月抚顺市海浪防爆电器厂防爆扬声器型号：dYH－3 输入电压：220V防爆标志：ExdIIBI6 防爆合格证号：CJEX02.2.060客效电功率：15VA阜新市双星电子有限责任公司矿用本质安全型电话机型号：KTH 防爆标志：Ex.bI(150℃)额定电压：DC24148V 关联设备：HDK 额定电流20mA防爆合格证号：1024399 振玲电压：≤40振玲电流：≤30mA 安全标志编号：20030626生产许可正号：XK06－141－00001 2005年6月华荣集团有限公司打点电话机型号：KTT.3防爆形式：Ex，bI 防爆合格证号：2014036安全标志编号：20011244 关联设备：KDW9A/KDW15/2BK内部电池：GNY1.2VX61600mAh出厂编号：050536 出厂日期：05年4月常州联力自动化有限公司K2D－20A工业型抗噪声扩音终端电压：AC220V±15％扩音功率：5－25W降噪能力90dB 环境通化清晰度：100％体积：230×540×145（mm）重量：10Kg 壁挂式常州市博瑞特信息技术有限公司办公照明普40W 日光灯现场照明普60W、100W、200W金属卤化物灯 400W 1000W高压钠灯 250W瓦斯监控仪型号：KJF19 电源:380V 本安电压：19V 本安电流500mA 防爆标志：bdmI 电源功耗：30W防爆合格证号：2024006 安标编号：96105－2002产品编号：07314 2005年4月镇江中煤电子有限公司检修开关防爆照明动力配电箱型号：Bxm（n）S1－4/63xD电压：380V 支路电流63A防爆合格证号：CVEx01.249许可证号：xK06－123－001032004年12月中国华荣防爆电器有限公司集控易损件名称规格数量备注拉绳开关KLT－I 5 2A 3Kg 380/220V跑偏开关KPT1－12－30 5 2A 3Kg 380/220V钢丝绳Φ6、Φ8、Φ9 100按钮（绿色）APT IEC 60947 GB14048.5GB1T14048.1 U1AC660V Ith10A AC-15DC-13 20 上海宇普特电器停止按钮（带自锁）APT IEC 60947 GB14048.5GB1T14048.1 U1AC660V Ith10A AC-15DC-13 20 上海宇普特电器中间继电器220V线圈10电话机 5电笛DDJ1 220V 5 上海电器防爆电话机喇叭AC220V±15％功率5－25W 40W 8TH－1240 2保险管2A、4A、6A、10A、20A 5摄像头MODEL：EP－810HCPOWER:DC12V 5WVIDEO:GOTPUT1.0VP_P75 2一体化条色摄像头MODEL：EP－810HCPOWER:DC12V 5WVIDEO:GOTPUT1.0VP_P75 212V直流电源 5F头 5信号干扰器 5皮带测速仪感应头DH－5－C 5 沈阳三原电器电铃 2直杆小一字小改锥 1卡接刀 1带保险端子 1云台 2解码器 1寻址器 1滤波器TRANS EM1 B2KL－10A 250VAC 10A50/60Hz 25℃～＋85℃ 1单级开关C6A 10A 25A 1120跑偏开关KBP/127 额定电流1A 防爆标志ExdI 1 启东市华峰矿用机电设备厂120拉绳开关KHS1/12L 额定电压24额定电流1A 1120扩音开关充电电流18mA工作电压17V工作电流≤620mA 2 天津市新奥拓自动化BDG58－2F63×40×32－20T防爆动力配电箱（粉尘）元件明细表名称符号型号数量备注断路器QF C65N－D63A/3P 1断路器1QF C65N－D40A/3P 1断路器2QF C65N－D16A/3P 1断路器3QF C65N－D20A/1P 1断路器4QF C65N－D10A/1P 1交流接触器KM1 LC1－D4011M5C 1交流接触器KM2 LC1－D0910M5C 1辅助触头LA1－DN20C 3热继电器FR1 LR2－D3355C 1热继电器FR2 LR2－D1314C 1中间继电器KA1－KA7 HH54P DC24V 5 AC220V/DC24V稳压电源WY S－350－24 1 蘑菇头，自锁式防爆控制按钮SB1 LA5821 1防爆控制按钮SB2－SB4 LA5821 3防爆信号灯HL1－HL4 8017/2/DC24V 4 绿色防爆信号灯HL5－HL9 8017/2/DC24V 5 红色二极管V1-V11 耐压100V，3A 5受煤坑渣浆泵 106－107型号：40ZYBD 扬程21.4米效率36％流量：39.6m3/时转速：2200转/分功率11KW 2004年7月中华人民共和国阳泉水泵厂121－108机尾渣浆泵三相异步电动机型号：Y160 11KW 接法：Δ每分钟2930转电流：21.8A 编号：0031B级绝缘 50Hz 219公斤2004年7月标准编号：JB1T9616－1999山西省长中工业公司特种电机厂渣浆泵型号：402ZYDBO 扬程：27.4米 380V流量16.3m3/时编号：4004电机:Y132.S1-2 5.5KW山西省长丰工业公司特种电机厂立式多级泵 K06C/T80-20X4电机型号：Y18L－4 380V 接法Δ扬程80米流量50m3/n上海凯泉原业有限公司储煤棚风扇电机型号：DWT－11 No.8风量：16708m3/n 全压：52/Pa转速：960r/min 功率：5.5KW编号：03700 2004年7月山东德通实业有限公司153风扇电机型号：Y160L 11KW 380V 接法：Y/Δ22．6A 标准编号：JB/T96916-1999 126Kg 2005年6月天津大明电机受煤坑风扇电机型号：OWT－1 No.14风量：76700m2/n 全压：250Pa转速：720r/min 功率：7.5KW编号：0.36772004年7月山东德通实业有限公司（新加）风扇电机隔爆型三相异步电动机型号：TYEP YB16nM2－22930r/min 50Hz380V/660V 29.4/16.9AIP44 F沈阳实力电机股份有限公司制造 2005年6月受煤坑电动葫芦型号：CDMD 起升速度：80.8m/min 运升速度：20m/min 起重量：5T 起升速度：18m 工作级别：中级出厂编号：40650588河南省豫中起重设备厂受煤坑型号：COMD 起重量：3T 提升高度12米速度：80.8/min 运升速度：20m/min出厂编号：40650570河南省豫中起重设备厂七号转载站电动葫芦型号：COMD 起重量：3T 起重高度：24米速度：升速度：80.8m/min 运升速度：20m/min出厂编号：40650560河南省豫中起重设备厂120皮带机头电厂1#站电动葫芦型号：C01 起重量：10T 起重高度:56米运升速度：20米/min 起升速度：2米/分工作制度：中级XHSS旋斗式皮带中部采样机型号：RSDL－160 开口尺寸：150mm 功率：7.5KW外形尺寸：2503×2500×3116转速：39r/min 2004年7月德州赫尔期采样设备有限公司XHSS旋斗式皮带中部采样机皮带给料机型号：SF－40C 皮带宽度：400mm输送量3.3/n 外形尺寸：4.9×0.9×1.1m节数:3-15.6m/min 重量520Kg编号H04－07－2旋斗式皮带采样机下部型号RSDL－40 形口尺寸：40mm 功率：0.55KW 外形尺寸：1100×850×770重量：16Kg2004年8月锤式破碎机型号：HTC－0403 出力能力：55t/h电机功率：5.5KW 旋转速度：960r/min进料：150mm 出料：≤6mm重量：780Kg出厂日期：2004年8月107机尾凝结水回收器水泵三相异步电动机型号：Y100L－2 功率：3KW 电压：380V频率：50Hz 电流：6.4A 接法：Y/Δ绝缘等级：B 2004年6月北京市金嵘峰电机厂2泵离心泵型号：1L50.32.2006 扬程：40m 流量：10米/小时轴功率：2.2KW 转速：2900转/分配用功率：3KW 效率：48％出厂编号：402204出厂日期：2004年6月北京盘龙泉泵业有限公司。
KPT1-20-30角度二级跑偏开关
KPT1-20-30角度二级跑偏开关
KPT1-20-30、GHPK-12-30二级跑偏开关角度开关，本产品是皮带输送机保护系列中，必不可少的一种保护装置，本产品一级角度12度，二级角度30度，可根据客户实际使用来作相对来调整，最大角度不超过70度。
产品名称：两级跑偏开关，跑偏控制器
产品型号：KPT1-20-30、GHPK-12-30
产品工作电压：24-080VAC.双开关，双触点，触点容量5A
产品铝苾压铸外壳，重量轻，安装方便，标准包装
输出方式：双开关，一开一闭。
可定制两常开，两常闭
KPT1-20-30角度二级跑偏开关工作原理
当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。
KPT1-20-30角度二级跑偏开关安装调整:
本产品一般安装在胶带运输机沿线两线机架上。
1．将拉绳开关固定在支架上。
2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。
