硅烷偶联剂对滑石粉_空心玻璃微珠表面改性的研究
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net第期年月
纤维复合材料
硅烷偶联剂对滑石粉、空心玻璃微珠表面改性的研
究
张东兴黄龙男王荣国王洋哈尔滨建筑大学材料科学与工程系
摘要本文用硅烷偶联剂一对滑石粉空心玻璃微珠进行表面处理并对改性无机填料填充树脂浇铸体及其的力学性能进行了测试对测试结果的分析表明填料的加人使树脂浇铸体的模量上升强度下降而填料经偶联剂改性后其填充体系的各项力学性能均有提高并用化学键理论进行了解
释
关键词硅烷偶联剂表面改性预处理法
。一目。。一
卜一
玻璃钢树脂基复合材料与传统的建
筑材料相比具有轻质高强耐腐蚀保温耐老化透光抗震塑性破坏成型方便等优异性能
广泛应用于建筑领域如各种异型建筑结构物屋顶岗亭等建筑物内外装修件层檐
罗马
柱吊
顶假山动物造型等又如新近开发的玻璃钢筋
增强混凝土因其解决了钢筋锈蚀问题在国外已成为研究热点并逐渐商业化和规模化生产应用
但玻璃钢成本较高是制约其应用发展的瓶颈无机填料因价廉易得广泛应用于玻
璃钢行业
以期降低成本不仅如此无机填料的加人还能提
高材料的刚性硬度尺寸稳定性以及赋予材料某些特殊的物化性能如腐蚀性阻燃性和绝缘性
等滑石粉空心玻璃微珠属于极性的水不溶物质当它们分散于极性极小的有机高分子树脂中因极
性的差别造成二者相溶性不好直接或过多地填
充往往容易导致材料的某些力学性能下降以及易脆化等缺点从而对制品的加工性能和使用性能带
来负面影响本文采用硅烷偶联剂对两种填料的表面进行改性处理着重讨论了硅烷偶联剂对填
料表
面改性在力学性能方面的贡献
实验技术实验用原材料仪器及设备
不饱和聚醋树脂江苏富丽化工厂一型万能电子试验机长春智能仪器研究所
硅烷偶联剂南京曙光化工厂
空心
玻璃微珠市售
滑石粉市售
试件的制备
先将滑石粉空心玻璃微珠烘干备用实验采用表面化学改性中的预处理法即先将
硅烷遇联剂配成溶液用它处理填料后再与树脂混合其过程如下按的比例重量比将硅烷偶联剂配成溶液搅拌均匀将溶液滴入烘干后的滑石粉和空心玻璃微珠中搅拌一分钟使处理剂
充分包覆填料然后将处理后的填料放人烘箱中
烘箱温度保持在℃恒温小时后取出放人密封容器内备
用
根据相关标准制备空心玻璃微珠滑石粉填料树脂浇铸体及试件放置小时以
上使其
充分固化© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net
期张东兴等硅烷偶联剂对滑石粉空心玻璃微珠表面改性的研究
试验结果与分析
填料处理剂对树脂浇铸体力学性能的影响树脂浇铸体的力学性能按国际《树脂浇铸体拉伸性能和弯曲性能试验方法》进行测试测试结果见图一图
填料种类含量对树脂浇铸体力学性能的影响由图一图可以看出随填料含量的增加浇
铸体的拉伸强度弯曲强度均逐渐下降其中空心
玻璃微珠填充体系最为明显拉伸模量弯曲模量则随填料含量的增加而逐渐增大拉伸强度弯曲强度随填料含量增加而下降的原因是由于填料
和
鬓二砧印朽
仑会丫刘暇月韧
上筑扮
拐,
习
匀全︶州谊里划
一空心玻确橄珠叙
空心玻功徽珠
沉
一空心玻晌徽珠礁
一肠一一
清石扮叶
渭石粉
摊
一空心玻劝橄珠乳空心玻确徽珠例一空心玻脚徽珠低
梢止
,加侧琅里侧
一处理剂用且
图空心玻璃微珠对
树脂体
拉伸强度的影响
处理剂用童
处理剂用里幼
图滑石粉对树脂体拉伸
强
度的影响
图空心玻璃微珠对树脂体
弯曲强度的影响
‘‘‘二
二
立
二
一一一一一
︵训哪毛理
︵吸︶侧娜相食
一漪石粉叶
一淆石粉
俄
一淆石粉俄
一空心玻成橄珠乳
一空心玻润徽珠侃
一空心玻月橄珠岛
军三渭石粉时
渭石粉俄
滑石粉
」
伪
愧石处理剂用、监
处理剂用盆、飞沽
处理剂用全幼
图滑石粉对树脂体弯曲强度的影响
图空心玻璃微珠对树脂体
拉伸模量的影响图戮厂滑石粉对树脂体拉伸模
量的影响
‘二二
二
一一
一
一
—一
,
一训卜
一一书
侧黔幸扫怜
︵艺喇擎租助
仑台︶暇娜祖扮
一空心玻门徽珠成
一空心艘确橄珠件
一空心玻晌份珠俄
一滑石粉俄
一清石粉派
一滑石粉洲
一空心玻晌赞珠
满
一空心玻瑞微珠改俄
一全山玻润徽珠
既
处理刑用盆叼处理剂用盈、沽处理剂含旦
,
滑石粉对树脂体弯曲模量的影响
图空心玻璃微珠对拉伸
强度的影响
月训叫少
州
︸黔
空心玻璃微珠对树脂体弯曲模量的影响
价咐才琳讨叶准
黔
二一一一
一一一“
济石粉嘛
汾石粉胜
滑石粉肠
处理利用盆
一︷﹂切
滑石粉对弯曲强度
的影响
犷七北
图全吕例娜栩护
二二二
二
一一一
李滑石粉
‘
流
滑石粉
眺
滑石粉瑞
一空心玻晌橄珠欣
空心玻润徽珠璐一空心玻润徽珠既
︸叶咋琳‘,献。︵泛万﹄创翻粗妙
处理,用〕处理剂用见
、
析以撤井性叮叶杯认
。
二,侧晌军
之
图滑石粉对拉伸强度
的影响
图空心玻璃微珠对弯
曲强度的影响
树脂基体之间的弱界面造成的同时填料在基
体
中的分散不均匀也是一个重要的原因即使是填料被树脂良好浸润填充体系无空隙但在受力截面
上基体树脂的面积必然小于纯树脂构成的材料面积从而使单位面积承受的应力增大表现为宏观强
度下降实际上填料与基体表面的极性差别较大
硅烷偶联剂KH570对纳米SiO_2的表面改性及其分散稳定性
·1598·
化工进展
2009 年第 28 卷
数目/%
20
2.4 Zeta 电位分析
与水亲和力差的难溶性纳米 SiO2 粉体高度分
15
散在水溶液中形成 SiO2 溶胶，在纳米 SiO2 粒子与
水接触的界面上，由于发生电离、粒子吸附等作用，
10
使纳米 SiO2 的表面带电，固、液两相分别带有不同
5
的电荷，在纳米 SiO2 与水相对运动的界面到溶液内
将一定量的纳米 SiO2 加入无水乙醇/水（体积 比为 3︰1）的混合溶液中，在 4000 r/min 高速剪切 下使其充分分散，调节剪切速率至 2000 r/min，反 应温度 70 ℃左右，加入质量分数为 20%的硅烷偶 联剂 KH570，用草酸溶液调节体系 pH 值至 4 左右。 反应 90 min 将纳米 SiO2 悬浮液抽滤，滤饼经干燥、 研磨，即得改性纳米 SiO2 粉体。 1.3 分析表征
d/nm
1000
（b）按体积统计粒径分布
10000
图 3 改性前纳米 SiO2 团聚体粒径分布图
20
－200
－100
0
100
200
Zeta 电位/mV
（a）改性前 SiO2 溶胶的 Zeta 电位分布
强度
15
数目/%
10
体积/ %
5
0
1
10
100
1000 10000
d/nm
（a）按数目统计粒径分布
20
200nm
图 1 未改性纳米 SiO2 透射电镜照片
200nm
图 2 KH570 改性后纳米 SiO2 透射电镜照片
2.3 粒径分布分析 采用透射电镜只能定性的看出改性前后纳米
无机粉体的硅烷偶联剂改性
无机粉体的硅烷偶联剂改性硅烷偶联剂是一类具有特殊结构的低分子有机硅化合物，其通式为RSiX3，式中R代表与聚合物分子有亲和力或反应能力的活性官能团，如氧基、硫基、乙烯基、环氧基、酰胺基、氨丙基等；X代表能够水解的烷氧基，如卤素、烷氧基、酰氧基等。
在进行偶联时，首先X基与水形成硅醇，然后与无机粉体颗粒表面上的羟基反应，形成氢键并缩合成-SiO-M共价键（M表示无机粉体颗粒表面）。
同时，硅烷各分子的硅醇又相互缔合齐聚形成网状结构的膜覆盖在粉体颗粒表面，使无机粉体表面有机化。
1、硅烷偶联剂种类及适用对象（1）硅烷偶联剂种类根据分子结构中R基的不同，硅烷偶联剂可分为氨基硅烷、环氧基硅烷、硫基硅烷、甲基丙烯酰氧基硅烷、乙烯基硅烷、脲基硅烷以及异氰酸酯基硅烷等。
（2）硅烷偶联剂适用对象硅烷偶联剂可用于许多无机粉体，如填料或颜料的表面处理，其中对含硅酸成分较多的石英粉、玻璃纤维、白炭黑等效果最好，对高岭土、水合氧化铝、氧化镁等效果也比较好，对不含游离酸的钛酸钙效果欠佳。
（3）硅微偶联剂选择选择硅烷偶联剂对无机粉体进行表面改性处理时，一定要考虑聚合物基料的种类，也即一定要根据表面改性后无机粉体的应用对象和目的来仔细选择硅烷偶联剂。
2、硅烷偶联剂使用方法及用量（1）硅烷偶联剂使用方法：应用硅烷偶联剂的方法有两种：一种是将硅烷配成水溶液，用它处理无机粉体后再与有机高聚物或树脂基料混合，即预处理方法，该方法表面改性处理效果好，是常用的表面改性方法。
另一种方法是将硅烷与无机粉体（如填料或颜料）及有机高聚物基料混合，即迁移法。
多数硅烷偶联剂在使用之前要配成水溶液，即使其预先水解。
水解时间依硅烷偶联剂的品种和溶液的pH值不同而异，从几分钟到几十分钟不等。
配置时水溶液的pH值一般控制在3-5之间，pH值高于5或低于3将会促进聚合物的生成。
因此，已配置好的、已水解的硅烷偶联剂不能放置太久，否则会自行缩聚而失效。
（2）硅烷偶联剂用量计算：硅烷偶联剂用量与偶联剂的品种及填料的比面积有关，假设为单分子层吸附，可按下式进行计算：硅烷偶联剂用量=（填料质量×填料比表面积）/硅烷偶联剂最小包覆面积硅烷偶联剂最小包覆面积以硅烷偶联剂的品种不同而异。
硅烷偶联剂作用机理
硅烷偶联剂作用机理硅烷偶联剂是一种广泛应用于材料科学和工程领域的化学物质，它的作用机理主要体现在其与无机材料表面的相互作用过程中。
本文将从分子结构、化学反应和应用领域等方面阐述硅烷偶联剂的作用机理。
硅烷偶联剂的分子结构通常由一个或多个含硅的有机基团和一个或多个官能团组成。
这些官能团可以是氨基、羟基、甲氧基等，通过它们与无机材料表面上的活性基团发生化学反应，形成化学键连接。
硅烷偶联剂的有机基团可以提供亲水性或疏水性，从而调节材料表面的性质。
硅烷偶联剂与无机材料表面的相互作用主要包括化学吸附和交联反应。
在化学吸附过程中，硅烷偶联剂的官能团与无机材料表面的活性基团发生反应，形成化学键。
这种化学键可以稳定硅烷偶联剂与无机材料之间的连接，增强材料的界面粘接强度。
在交联反应中，硅烷偶联剂的官能团与其他分子或聚合物发生反应，形成交联结构。
这种交联结构可以提高材料的力学性能和耐久性。
硅烷偶联剂的应用领域非常广泛。
在复合材料中，硅烷偶联剂可以增强纤维和基体之间的粘接强度，提高复合材料的力学性能。
在涂料和胶粘剂中，硅烷偶联剂可以提高涂层或粘接界面的附着力和耐久性。
在橡胶和塑料中，硅烷偶联剂可以增强填充剂和基体之间的相容性，提高材料的机械性能和耐热性能。
此外，硅烷偶联剂还可以用于改善纳米材料的分散性和稳定性。
总结起来，硅烷偶联剂的作用机理主要体现在其与无机材料表面的相互作用过程中。
通过化学吸附和交联反应，硅烷偶联剂可以稳定地连接在材料表面上，提高界面粘接强度和材料性能。
硅烷偶联剂在复合材料、涂料和胶粘剂、橡胶和塑料以及纳米材料等领域有着广泛的应用。
随着科学技术的不断进步，硅烷偶联剂的作用机理将进一步深入研究，为材料科学和工程领域的发展做出更大的贡献。
硅烷偶联剂对碳化硅粉体的表面改性

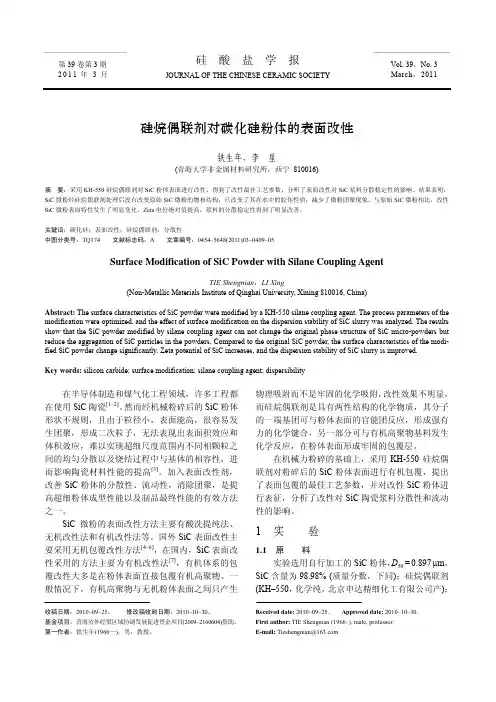

硅酸盐学报· 409 ·2011年硅烷偶联剂对碳化硅粉体的表面改性铁生年，李星(青海大学非金属材料研究所，西宁 810016)摘要：采用KH-550硅烷偶联剂对SiC粉体表面进行改性，得到了改性最佳工艺参数，分析了表面改性对SiC浆料分散稳定性的影响。
结果表明：SiC微粉经硅烷偶联剂处理后没有改变原始SiC微粉的物相结构，只改变了其在水中的胶体性质；减少了微粉团聚现象。
与原始SiC微粉相比，改性SiC微粉表面特性发生了明显变化，Zeta电位绝对值提高，浆料的分散稳定性得到了明显改善。
关键词：碳化硅；表面改性；硅烷偶联剂；分散性中图分类号：TQ174 文献标志码：A 文章编号：0454–5648(2011)03–0409–05Surface Modification of SiC Powder with Silane Coupling AgentTIE Shengnian，LI Xing(Non-Metallic Materials Institute of Qinghai University, Xining 810016, China)Abstract: The surface characteristics of SiC powder were modified by a KH-550 silane coupling agent. The process parameters of the modification were optimized, and the effect of surface modification on the dispersion stability of SiC slurry was analyzed. The results show that the SiC powder modified by silane coupling agent can not change the original phase structure of SiC micro-powders but reduce the aggregation of SiC particles in the powders. Compared to the original SiC powder, the surface characteristics of the modi-fied SiC powder change significantly. Zeta potential of SiC increases, and the dispersion stability of SiC slurry is improved.Key words: silicon carbide; surface modification; silane coupling agent; dispersibility在半导体制造和煤气化工程领域，许多工程都在使用SiC陶瓷[1–2]。
基于硅烷偶联剂表面改性制备Al2O3
CHEMICAL INDUSTRY AND ENGINEERING PROGRESS 2017年第36卷第2期·652·化 工 进 展基于硅烷偶联剂表面改性制备Al 2O 3/PVDF 杂化膜朱子沛，汤旭，何其，董浩，朱良，肖凯军（华南理工大学食品科学与工程学院，广东 广州 510640）摘要：采用硅烷偶联剂(2-氰乙基)三乙氧基硅烷对纳米Al 2O 3粒子进行表面改性，利用热致相变法制备了改性Al 2O 3/PVDF 有机无机杂化膜，研究了改性Al 2O 3的添加量对杂化膜性能的影响。
经(2-氰乙基)三乙氧基硅烷改性后，纳米Al 2O 3粒子的团聚减少，改性后纳米Al 2O 3的平均最小粒径为52.23nm 。
与纯PVDF 膜比较，改性纳米Al 2O 3的添加改善了PVDF 膜的形貌结构，改性Al 2O 3/PVDF 杂化膜形成的球晶明显增加，球晶的密度尺寸缩小，杂化膜中形成了大量连通的界面孔，膜的孔隙率升高，改善了PVDF 膜的力学性能和亲水性,提高了截留率。
当纳米粒子添加量达到5%时，膜的截留率提高了7.2%，膜的纯水通量达到了593.95L/(m 2·h)，膜强度达到5.0MPa 。
关键词：硅烷偶联剂；表面改性；聚偏氟乙烯；超滤膜中图分类号：TB332 文献标志码：A 文章编号：1000–6613（2017）02–0652–06 DOI ：10.16085/j.issn.1000-6613.2017.02.035Preparation of Al 2O 3/PVDF hybrid membrane from surface-modifiedsilane coupling agentZHU Zipei ，TANG Xu ，HE Qi ，DONG Hao ，ZHU Liang ，XIAO Kaijun（College of Food Sciences and Engineering ，South China University of Technology ，Guangzhou 510640，Guangdong ，China ）Abstract ：Nano-Al 2O 3 was surface-modified by silane coupling agent (2-cyanogen ethyl) triethoxysilane ，with which the modified Al 2O 3/PVDF organic-inorganic hybrid membrane was prepared by thermally induced phase transition. Effect of the dosage of the modified Al 2O 3 on the performance of the hybrid membrane was examined. After modified by (2-cyanogen ethyl) triethoxysilane ，the number of nano-Al 2O 3 particle clusters was reduced ，and the averaged minimum size of nano-Al 2O 3 particles decreased to 52.23nm.The addition of modified nano-Al 2O 3 improved the morphology of hybrid membrane ，compared with the pure PVDF membrane ，the spherulite density increased and the spherulite size of hybrid membrane became smaller ，and a lot of holes through the interface were formed ，resulting in the increased membrane porosity. The hydrophilicity ，mechanical properties and rejection of PVDF membrane were improved greatly with the addition of modified Al 2O 3. When the amount of Al 2O 3 was more than 5%，the rejection of the film increased by 7.2%，and the pure water flux of the modified Al 2O 3/PVDF membrane was 593.95L/(m 2·h)，and mechanical strength of hybrid membrane reached 5.0MPa. Key words ：silane coupling agent ；surface modification ；polyvinylidene fluoride （PVDF ）；ultrafiltration membrane第一作者：朱子沛（1991—）男，硕士研究生。
硅烷偶联剂及其应用
非硅烷偶联剂
铬络合物：Volan（Du Pont） 原硅酸酯：原硅酸烯丙酯 其它原酸酯：磷酸氨苄酯、双十六烷基硼酸异丙
酯、辛基三异丙氧基锡、 钛酸酯：系列含取代基的钛酸酯 其它含有机官能团的化合物
硅烷偶联剂
Silane Coupling Agents
（ SCA ）
硅烷偶联剂
1.硅烷偶联剂概述 1.1硅烷偶联剂化学结构与性质讨论 1.2硅烷偶联剂作用原理 1.3硅烷偶联剂的选择及使用方法 2.硅烷偶联剂品种及其合成 2.1硅烷偶联剂品种及分类 2.2硅烷偶联剂的合成 2.3有关硅烷偶联剂的专利 3.硅烷偶联剂的应用 3.1硅烷偶联剂的功能 3.2常用硅烷偶联剂在各个领域的应用 4.硅烷偶联剂新应用专题 5.硅烷偶联剂与其它偶联剂的比较
▶硅烷偶联剂已成为现代有机硅工业、有机高分子工业、复 合材料工业及相关的高新技术领域中不可缺少的配套化 学助剂。
几个概念
有机硅 硅烷（广义、狭义） 偶联剂 硅烷偶联剂
有机和高 分子材料
取代或改性
有机硅材料 及其加工品
碳
硅
元
同族元素
元
素
素
以石油、煤为基础
以硅矿为基础
（硅是自然界最丰富的元素之一， 占地壳质量的四分之一多）
WD-60，A-187 A-186
γ-氯丙基三乙氧基硅烷 双－（3-三乙氧硅丙基）四硫化物
ClCH2CH2CH2Si(OC2H5)3 [(C2H5O)3SiCH2CH2CH2]2S4
WD-30 WD-40，Si-69
常用硅烷偶联剂
SCA化学性质讨论
SCA中硅官能团的主要化学反应
①水解或醇解反应 ≡SiX＋H2O → ≡SiOH ＋HX ≡SiX＋ROH → ≡SiOR ＋HX
对混凝土中添加硅烷偶联剂效果的研究再论
对混凝土中添加硅烷偶联剂效果的研究再论对混凝土中添加硅烷偶联剂效果的研究再论1. 引言混凝土是一种常用的建筑材料，被广泛应用于建筑和基础设施工程。
然而，由于其孔隙结构和渗透性，混凝土的耐久性和耐候性存在一定的问题。
为了改善混凝土的性能和延长其使用寿命，研究人员开始探索添加化学剂的方法。
其中，硅烷偶联剂是一种常见的添加剂，被广泛用于改善混凝土的性能。
本文将对混凝土中添加硅烷偶联剂的效果进行深入研究和探讨。
2. 添加硅烷偶联剂的目的在研究前，我们首先需要明确为什么要添加硅烷偶联剂。
硅烷偶联剂是一种能够与混凝土中的无机颗粒表面产生化学反应的添加剂。
其目的是改变混凝土颗粒表面的化学性质，并与水泥基材料产生化学键合，从而增强混凝土的力学性能、耐久性和耐候性。
3. 添加硅烷偶联剂的效果3.1. 提高混凝土的力学性能硅烷偶联剂能够与混凝土中的颗粒表面产生化学反应，形成一个致密的硅氧化合物层。
这一层可以填充混凝土孔隙，增加颗粒间的键合力，从而提高混凝土的抗压强度、抗拉强度和抗冻性能。
3.2. 提升混凝土的耐久性硅烷偶联剂可以与钙离子等物质发生反应，减少混凝土中溶解的离子浓度。
这种反应可以减缓水分迁移速率，降低混凝土的渗透性和氯离子渗透速率，从而提高混凝土的耐久性。
3.3. 改善混凝土的耐候性硅烷偶联剂能够形成一层紧密的保护膜，防止酸、盐等有害物质的侵蚀。
这层保护膜还能够降低混凝土的水分吸收率，减小混凝土与外界环境的接触面积，从而改善混凝土的耐候性。
4. 硅烷偶联剂的应用方法4.1. 添加剂配比在混凝土制备过程中，硅烷偶联剂的添加量需要进行合理的配比。
过量添加可能导致成本增加，而添加过少可能无法发挥其效果。
需要根据具体混凝土配方和目标性能，进行科学合理的添加剂配比。
4.2. 混凝土制备工艺硅烷偶联剂的添加时间和方法也需要注意。
一般来说，硅烷偶联剂可以在水泥或骨料混合的过程中添加。
混凝土制备的搅拌时间和速度也可能会影响硅烷偶联剂的效果。
硅烷偶联剂改性空心SiO2纳米球
剂双 一［ ３一 （ 三 乙氧基硅 ） 丙基 ］一四硫化物 （ ｓ ｉ ６ ９ ） 、双 一［ ３一（ 三 乙氧基 硅 ） 丙 基 ］一二 硫化 物 （ Ｓ ｉ ７ ５ ） 及 ３一辛酰 基 硫代 一１一丙 基 三 乙氧基 硅
硅 烷偶 联剂 对 白炭 黑 填 充丁苯橡 胶耐 热 空气 老化 性 能 的影 响
北京 化 工大学 的张 斐 等人 采 用 乙烯基 三 （
一
甲氧 基 乙氧 基 ）硅 烷 （ Ａ一１ ７ ２）对 空 心 Ｓ ｉ Ｏ
纳米 球进 行 改性 ，并在 纯丙 乳液 制备 后期 与部 分
丙烯 酸酯 单 体 同 时滴 人 纯 丙 乳 液 中。研 究 表 明 ：
Ｔ Ｅ Ｏ Ｓ的量 之 比 ，可 获 得 宏 观形 貌 从 六 面体 到纳 米 空心小 球 的一 系列 Ｐ ＭＯ ｓ ；当 Ｂ Ｔ Ｅ Ｓ Ｅ与总硅 源 的量之 比为 ０ ． ２和 １ 时 ，可分 别制备 出具 有六 面
硅 烷偶联 剂 改性 空心 Ｓ ｉ Ｏ ， 纳米 球
体 和 空心小 球 的 Ｐ ＭＯ ｓ 。
ｉ ｚ ｅ ｄ ｒ ｏ ｏ ｍ ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ ｖ ｕ ｌ ｃ ａ ｎ ｉ ｚ ａ ｔ ｉ ｏ ｎ（ Ｒ Ｔ Ｖ － １ ）ｓ ｉ ｌ ｉ ｃ ｏ ｎ ｅ ｒ ｕ ｂ ｂ ｅ ｒ ａ ｎ ｄ ｔ ｈ ｅ ｖ ｕ ｌ ｃ ａ ｎ ｉ ｚ ｅ ｄ ｓ ｉ ｌ ｉ ｃ ｏ ｎ ｅ ｕｂ ｒ ｂ ｅ ｒ ｓ ｈ ｏ ｗ ｅ ｄ ｇ ｏ ｏ ｄ
—
［ １ ７ ］吴森 纪 ．有机 硅应用 ［ Ｍ］ ． 成 都 ：电子科技 大学 出
版社 ，２ ０ ０ ０ ：８ ６—１ ０ ２ ．
［ １ ６ ］晨光化工研究 院有机硅编写组 ．有机硅单体及 聚合
硅烷偶联剂成分分析、配方开发技术及作用机理
硅烷偶联剂成分分析、配方开发技术及作用机理导读：本文详细介绍了硅烷偶联剂的研究背景，理论基础，参考配方等，如需更详细资料，可咨询我们的技术工程师。
禾川化学引进国外配方破译技术，专业从事硅烷偶联剂成分分析、配方还原、配方开发，为偶联剂相关企业提供整套技术解决方案一站式服务;一、背景硅烷偶联剂是一种具有特殊结构的有机硅化合物。
通过硅烷偶联剂可使两种性能差异很大的材料界面偶联起来,以提高复合材料的性能和增加粘接强度, 从而获得性能优异、可靠的新型复合材料。
硅烷偶联剂广泛用于橡胶、塑料、填充复合材料、环氧封装材料、弹性体、涂料、粘合剂和密封剂等。
使用硅烷偶联剂可以极大地改进上述材料的机械性能、电气性能、耐候性、耐水性、难燃性、粘接性、分散性、成型性以及工艺操作性等等。
近几十年来, 随着复合材料不断的发展，促进了各种偶联剂的研究与开发。
偶联剂和叠氮基硅烷偶联剂改性氨基硅烷,耐热硅烷、过氧基硅烷、阳离子硅烷、重氮和叠氮硅烷以及α-官能团硅烷等一系列新型硅烷偶联剂相继涌现；硅烷偶联剂独特的性能与显著的改性效果使其应用领域不断扩大。
禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。
样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。
有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！二、硅烷偶联剂2.1.1硅烷偶联剂作用机理硅烷类偶联剂分子中存在亲有机和亲无机的功能基团，具有连接有机与无机材料两相界面的功能，对聚合物及无机物体系改性具有明显的技术效果。
硅烷类偶联剂结构通式可以写为RSiX3。
其中R为与树脂分子有亲和力或反应能力的活性官能团，如氨基、巯基、乙烯基、环氧基、氰基及甲基丙乙烯酰氧基等基团等；X代表能够水解的基团, 如卤素、烷氧基、酰氧基等;硅烷偶联剂由于在分子中具有这两类化学基团,因此既能与无机物中的羟基反应,又能与有机物中的长分子链相互作用起到偶联的功效,其作用机理大致分以下3 步:1)X基水解为羟基;2)羟基与无机物表面存在的羟基生成氢键或脱水成醚键3)R基与有机物相结合。
硅烷偶联剂
主讲内容
偶联剂 硅烷偶联剂定义与结构 硅烷偶联剂作用机理 有机硅烷偶联剂的选择原则 硅烷偶联剂的种类及应用 硅烷偶联剂使用方法
偶联剂
一、偶联剂定义 偶联剂（ Coupling agent），又称表面改性劑。在塑料配混中，改善合成树脂 与无机填充剂或增强材料的界面性能的一种塑料添加剂。
161.5 190.3
相对密 度 (25℃)
1.26 0.93
折射率 (25℃)
1.432 1.395
闪点 /℃
21 54
沸点/℃ (101.324×1 03Pa)
19 161
乙烯基三氯硅烷 乙烯基三乙氧基硅烷
乙烯基三(β-甲氧乙氧基)硅烷
γ-缩水甘油丙基-三甲氧基硅烷 γ-甲基丙烯酰氧基丙基-三甲氧基 硅烷 N-(β-氨乙基)-γ-氨丙基-三甲氧 基硅烷 N-(β-氨乙基)-γ-氨丙基-甲基三甲氧基硅烷 γ-氯丙基-三甲氧基硅烷 γ-巯丙基-三甲氧基硅烷 γ-氨丙基-三甲氧基硅烷
硅烷偶联剂
一、硅烷偶联剂定义与结构
硅烷偶联剂定义
硅烷偶联剂又名硅烷处理剂、底涂剂，是一类在分子中同时含有两种不同化学性质 基团的有机硅化合物,可以和有机与无机材料发生化学键合(偶联)，增加两种材料的 粘接性。
硅烷偶联剂结构
结构通式为YnSiX（4-n）； 1.通式中n为0～3的整数；
2. X为可水基团，遇水溶液、空气中的水分或无机物表面吸附的水分均可引起分解，
下表为聚合物基料与常用硅烷偶联剂的适用性
五、硅烷偶联剂的使用
1. 硅烷偶联剂的用量
硅烷偶联剂用量与偶联剂的品种及填料的比面积有关，假设为单分子 层吸附，可按下式进行计算：
硅烷偶联剂最小包覆面积以硅烷偶联剂的品种不同而异。一般来说，实 际用量要小于用上述公式计算的用量。当不知道无机粉体的比表面积数 据或硅烷偶联剂的最小包覆面积时，可将硅烷偶联剂用量选定为无机粉 体质量的0.10%～1.5%。
