碳及石墨材料
人造石墨制备方法
• 制造人造石墨的方法有很多种，常见的是， 以主要原料是粉状的优质煅烧石油焦，在 其中加沥青作为粘结剂，再加入少量其他 辅料。各种原材料配合好以后，将其压制 成形，然后在2500～3000℃、非氧化性气 氛中处理，使之石墨化
用途
人造石墨主要用途： 人造石墨在工业上用途很广，用于制作冶 炼上的高温坩埚、机械工业的润滑剂、制 作电极和铅笔芯；广泛用于冶金工业的高 级耐火材料与涂料、军事工业火工材料安 定剂、轻工业的铅笔芯、电气工业的碳刷、 电池工业的电极、化肥工业催化剂等。
人造石墨的工作原理
• 人造石墨是典型的层状结构，碳原子成层 排列，每个碳与相邻的碳之间等距相连， 每一层中的碳按六方环状排列，上下相邻 层的碳六方环通过平行网面方向相互位移 后再叠置形成层状结构，位移的方位和距 离不同就导致不同的多型结构。上下两层 的碳原子之间距离比同一层内的碳之间的 距离大得多（层内C-C间距=0.142nm，层间 C-C间距=0.340nm）。
研究发现，硬碳材料均具有很高的可逆比 容量，一般为500--700mAH。低或非石墨 化的硬碳也是动力型锂离子电池的负极材 料，硬碳结构稳定且充放电循环寿命长， 且碳锂电位能够高于0.2V，安全性能更好。 可以克服石墨化炭充电成锂化石墨反应活 性性高，一旦发生内短会引起严重放热反 变，产生爆炸的风险。 硬碳还存在放电电压随容量变化大,且首次 充放电效率低于石墨化碳等问题。现在对 硬碳材料的改性研究是提高硬碳作为负极 锂离子电池材料的重要途径之一。
(g)
(h)
石墨泡沫的衍射图样和层间距图
由图(g),002峰狭窄且不对称，表明石墨结构的高度有序性，最低的 层间距是0.33556nm，接近纯石墨，低于多数高性能的沥青基炭纤维。 随着层间距的降低，炭泡沫的热导率明显升高。由图(h)可知，随着 压力升高，层间距加大，且B组层间距低于A组。表明较长的反应时 间可以制得高热导率的炭泡沫。
优点
低密度、低的热膨胀系数、高的热导率、 耐腐蚀、高强度、抗氧化、易加工。
炭泡沫的结构和性能
20世纪90年代以前的炭泡沫基本上是以树脂为前驱体。而到 90年代出现了新一代炭泡沫，其研究方向主要集中于用沥青 和煤作为前驱体替代树脂制备炭泡沫。 具有很大的开孔和棱柱， 棱柱相互交联构成五边 形的十二面体，其炭形 态为难石墨化的玻璃态 炭，因此具有低的密度， 较低的机械强度和优异 的绝热性能。
(c)
(d)
孔隙度和体积密度
同样的温度条件下，压力升高孔隙率降低；同样的压力条件下， B的孔隙率高于A，而体积密度低于A。
(e)
(f)
热导率和比热导率
随着压力增加，热导率、比导热率均下降，B组下降更明显。在同 样的压力条件下，B组比导热率较高，最高可达210W/m· K。可得出， 较长的反应时间可制得高导热率的炭泡沫。
• N339在胎面胶料中的补强性能、耐磨性能及抗 裂口增长性能近于N220炭黑，特别适用于丁苯 橡胶与顺丁胶并用体系。主要用于乘用胎、卡 车胎胎面胶，输送带、胶管及各种要求耐磨性 高的橡胶工业制品。 • N375与N339性能基本相同，生热比N339稍低。 主要用于轿车胎、载重胎及越野胎胎面胶。 • N550适用于天然橡胶和各种合成橡胶，易分散， 能赋予胶料较高的挺性，压出速度快，口型膨 胀小，压出表面光滑。硫化胶的高温性能及导 热性能良好，补强性能、弹性和复原性亦较佳。 主要用于轮胎帘布胶、胎侧、内胎及压出、压 延制品胶料中。
选自陈峰，张红波，熊翔，闰志巧.炭泡 沫的制备、性能及应用，材料导报， 树脂基炭泡沫
结构：存在大量分布均 匀的球形开孔和少量的 球形闭孔，孔径为200-40微米，气壁上有一 定数量的微裂纹(M)和 与其它气孔相交联而形 成的二次孔(P2)，气孔 之间由石墨韧带(L)相连。 石墨韧带中的石墨微晶 顺着气孔壁的平行方向， 沿韧带的轴向呈线性排 列。
人造石墨的形态：
单晶体常呈片状或板状，但完整的很少见。集合 体通常为鳞片状，块状和土状
人造石墨的成因和产状：
人造石墨是在高温下形成。分布最广是石墨的 变质矿床，系由富含有机质或碳质的沉积岩经 区域变质作用而成
多孔炭材料简介
概念
所谓多孔炭材料是指具有不同孔结构的碳 素材料, 其孔大小从具有相当于分子大小 的纳米级超细微孔直到适于微生物增殖及 活动的微米级细孔。
加热条件对炭泡沫结构和性能的影响
炭泡沫由中间相沥青自发泡法制得，在N2环境下加压至 2.0 MPa、4.0 MPa、6.0 MPa，当加热至软化温度后再 以恒定的速度加热至最终石墨化温度。
两组试样：A — 在石墨化温度保温15min B — 在软化温度和石墨化温度分别保温1h
选自WANG Yong-gang, MIN Zhen-hua, CAO Min, XU De-ping，Effect of heating conditions on pore structure and per-formance of carbon foams，New Carbon Materials, 2009, 24(4):321–326.
中间相沥青炭泡沫
性能：对于单个组元，由于韧带中石墨微晶呈线性排 列而表现为各向异性；而对于炭泡沫整体，由于整体 的均匀性而表现为各向同性。因此中间相沥青基炭泡 沫的热学、电学、力学性能都呈现出微观上各向异性， 宏观上各向同性的特点。经过增强处理的中间相沥青 基炭泡沫的抗压强度可达30～35MPa，用作结构材料。 此外，中间相沥青基炭泡沫还具有优异的耐火性、热 稳定性、吸能吸波性等。
试样的SEM显微结构图
(a)
(b)
孔径大小和分布
(a)图表明：同样的温度条件下，随着压力增大，平均孔隙直径减小，且B组 试样的孔径较A大。随着压力增大，A、B之间的差异减小，因为在高压下压 力是影响孔径的主导因素。 (b)图表明：随着压力增大，A组试样孔径变化不明显，B组孔径减小。且B组 孔径分布范围广。
结论
较长的反应时间可以制得孔隙率高、孔隙大、低体 积密度的 炭泡沫，但较短的反应时间制得的炭泡沫孔隙小且 均匀。在 2800 °C石墨化后，随着层间距的减小，导热率增加， 而较 长的反应时间可以制得高导热率和低层间距的石墨 泡沫。
硬质炭材料
• 硬质碳是指难以被石墨化的碳，是高 分子聚合物的热分解。将具有特殊结 构的交联树脂在1000℃左右热分解可 得硬碳。这类碳在2500℃以上的高温 也难以石墨化，常见的硬碳有树脂碳、 和炭黑等。
一种硬碳材料的制备方法
其包括下述步骤：①将高分子聚合物 与交联剂进行交联和聚合反应，得交 联聚合物；②粉碎筛分；③在惰性气 体保护下，于400～600℃进行预炭化 处理，降温至室温，粉碎筛分；④在 惰性气体保护下，于1000～1600℃进 行炭化处理
各品种炭黑的用途
• N220适用于各种橡胶，耐磨性比N330高10％-20％， 能赋予胶粒胶高的拉伸强度和抗撕裂强度，并有一 定的导电性。主要用于载重胎、乘用胎的胎面胶， 及需要高强度、高耐磨的橡胶制品。 • N234耐磨性比N220约高10％，在高苛刻度下使用， 更能显示出良好的耐磨性能。主要用于高速轮胎面 胶和高质量的橡胶制品。 • N326在天然橡胶中具有较高的拉伸强度、抗撕裂强 度、耐磨性及抗蹦裂性能。主要用于要求强度高、 生热低的轮胎(包括越野胎)胎面胶，也适用于输送 带、密封制品及其他高质量橡胶工业制品。 • N330是一种补强性能良好的炭黑，能赋予胶粒较好 的强伸性能、抗撕裂性能、耐磨性和弹性。主要用 于轮胎胎面、帘布胶、胎侧及各种橡胶工业制品。
• N539使用于本品的胶料，其压出表面光滑，口 型膨胀小。硫化胶的拉伸强度和伸长率较高， 定伸应力较N550低，弹性和耐疲劳性能均较好。 主要用于轮胎胎体胶料，尤其适用于以天然橡 胶为主的缓冲层胶料，亦可用于轮胎基部胶料、 胶带覆盖和其它橡胶制品及电线、电缆护套料 中。 • N660本品适用于各种橡胶，与半补强碳黑相比， 具有较高的结构，粒子较细，在胶料中易分散， 硫化胶的拉伸强度、抗撕裂强度和定伸应力较 高，而变形小，生热低，弹性和耐屈扰性能良 好。主要用于胎轮帘胶布、内胎、自行车、胶 管、胶带、电缆、鞋类及压延制品、模型制品 等。
碳及石墨材料
无机1403班李新海 2 01439110331
人造石墨材料
• 人造石墨的介绍： 人造石墨顾名思义就是人工制造的石墨 石墨在工业上运用极广，几乎每个行业都会用 到。工业上多用的是人造石墨。 人造石墨本身具有导热好，导电好，纯度高， 易加工，耐腐蚀，高温下强度高，自润滑性好 等优异的特点，目前被广泛的应用在半导体， 太阳能，粉末冶金，真空热处理，电气电工等 领域，主要用作加热元器件，承载盘，炉内组 件等。
碳材料分类
碳材料分类碳材料是一类由碳元素组成的材料，具有重要的应用价值。
根据碳材料的性质和用途，可以将其分为多个类别。
1. 石墨类材料石墨是由碳元素构成的一种晶体材料，具有高的导电性和热稳定性。
石墨类材料常用于电极材料、高温材料、石墨烯等领域。
目前，石墨烯是石墨类材料中研究最为活跃的一个领域，已经被广泛应用于电子器件、光学材料、高性能传感器等多个领域。
2. 碳纤维材料碳纤维是一种由高强度碳纤维编织而成的材料，其强度、刚度和韧度都比钢铁高。
碳纤维材料具有重量轻、耐腐蚀、高强度等特点，广泛应用于航空航天、汽车、运动器材等领域。
3. 碳纳米管材料碳纳米管是由碳单层膜卷曲成管状的材料，具有非常优异的力学、电学和热学性质。
碳纳米管材料广泛应用于材料分析、生物医学、电子器件等领域。
此外，碳纳米管材料还具有良好的柔性和可塑性，有望在柔性电子器件、柔性催化剂、可穿戴设备等领域得到广泛应用。
4. 活性炭材料活性炭是由天然、合成有机物或矿物经过特殊处理而制成的一种多孔材料。
活性炭材料具有非常高的比表面积和吸附性能，广泛应用于环境保护、水净化、气体净化、化学品储存、医药等领域。
除了以上几种常见的碳材料之外，还有许多其他的碳材料。
如碳纤维复合材料、碳石墨复合材料、碳陶瓷复合材料等。
这些碳材料在不同的领域中有着不同的应用，如航空航天、汽车、建筑等领域。
总之，由于碳材料具有优异的性质和应用价值，其研究和应用一直备受关注。
在未来，随着技术的不断进步和创新，相信碳材料的应用范围还将不断扩大，为人类社会带来更多便利和发展。
炉 衬 材 料
炉衬材料所谓炉衬材料，就是将碳、石墨材料用于一些高温炉的内衬（砌筑炉子的内圈），作为高温耐火材料使用，它的作用相当于耐火砖的作用。
如高炉炭块、电炉炭块及铝电解槽用炭块等，根据材质可以分为炭块、半石墨质炭块、含硅炭块和石墨块等。
1.炭块为冶金行业大量使用的炭质耐火材料，它具有良好的导热性、导电性、化学稳定性、高温体积稳定性及高温强度。
高炉碳块：高炉是用焦炭把铁矿石还原成生铁的设备。
高炉碳块是指高炉的炉衬、炉底、铁水滞留口、风口等处内铺的碳砖。
高炉炭块在1920年德国即开始使用，目前，大型高炉从炉底、炉缸到炉腹等部位大量使用炭块砌筑，有的一直砌到炉身。
铝电解槽用炭块用于砌筑铝电解槽的内衬，并作为阴极导电材料。
一来作为耐高温的耐火材料，二来也作为阴极参与导电。
电炉炭块用于砌筑电石炉、铁合金炉、石墨化炉的炉底、炉缸和炉墙。
炭砖则在化工设备中作为耐腐蚀的衬里使用。
这类产品的共同特点是：只经过1300℃焙烧，所以都是炭质的，而不是石墨质的。
炭块是以无烟煤和冶金焦为主要原料（有时也用石油焦和沥青焦）生产的导电耐高温材料。
只经过焙烧处理而不经过石墨化处理。
它的电阻率高，导热性和抗氧化性均不如石墨块，灰分高，但其在常温下的抗压强度要比石墨块高，其生产成本仅为石墨块的1/2。
2.半石墨质炭块是在生产的过程中，在原材料中就加入一定比例的天然石墨或人造石墨，以提高炭块的使用性能，半石墨质炭块的生产成本要高于炭块的成本，使用性能要好于炭块。
3.含硅炭块是在生产的过程中，在原材料中就加入一定比例的硅，含硅炭块在使用性能上，抗氧化性能、强度、硬度都比炭块要好。
但生产成本要高于炭块的成本，用途没有炭块广泛。
4.石墨块一种是使用的原材料全部是石墨质材料，经焙烧而不经过石墨化生产出来的，一种是使用煅后石油焦为原材料，按石墨电极的生产方法生产出来的，必须经过石墨化处理。
石墨块的成本是最高的，使用性能也是最好的。
各种炭块都是用震动成型的方法生产的。
碳化和石墨化的关系

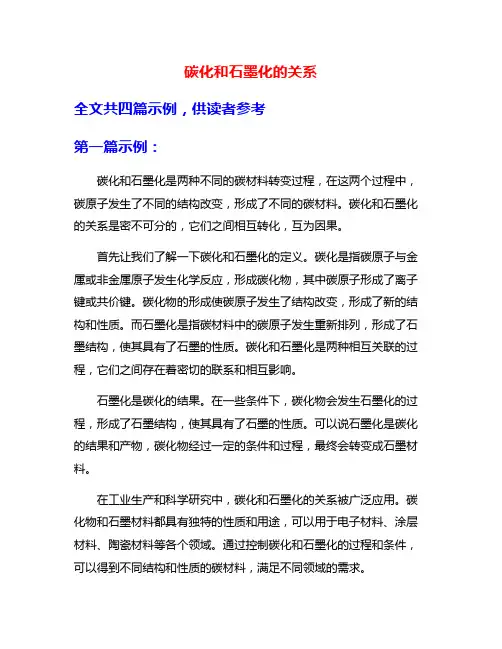

碳化和石墨化的关系全文共四篇示例，供读者参考第一篇示例：碳化和石墨化是两种不同的碳材料转变过程，在这两个过程中，碳原子发生了不同的结构改变，形成了不同的碳材料。
碳化和石墨化的关系是密不可分的，它们之间相互转化，互为因果。
首先让我们了解一下碳化和石墨化的定义。
碳化是指碳原子与金属或非金属原子发生化学反应，形成碳化物，其中碳原子形成了离子键或共价键。
碳化物的形成使碳原子发生了结构改变，形成了新的结构和性质。
而石墨化是指碳材料中的碳原子发生重新排列，形成了石墨结构，使其具有了石墨的性质。
碳化和石墨化是两种相互关联的过程，它们之间存在着密切的联系和相互影响。
石墨化是碳化的结果。
在一些条件下，碳化物会发生石墨化的过程，形成了石墨结构，使其具有了石墨的性质。
可以说石墨化是碳化的结果和产物，碳化物经过一定的条件和过程，最终会转变成石墨材料。
在工业生产和科学研究中，碳化和石墨化的关系被广泛应用。
碳化物和石墨材料都具有独特的性质和用途，可以用于电子材料、涂层材料、陶瓷材料等各个领域。
通过控制碳化和石墨化的过程和条件，可以得到不同结构和性质的碳材料，满足不同领域的需求。
碳化和石墨化是两个密不可分的过程，它们之间相互转化，互为因果。
碳化是石墨化的前提和基础，石墨化是碳化的结果和产物。
两者之间通过相互影响和转化形成了一个动态平衡。
在工业生产和科学研究中，碳化和石墨化的关系被广泛应用，为人类的发展和进步做出了重要贡献。
第二篇示例：在化学领域中，我们经常会听到“碳化”和“石墨化”这两个词语。
它们都与碳元素有关，但又有着不同的含义和特点。
那么，碳化和石墨化之间到底有着怎样的关系呢？接下来，让我们一起来探讨一下这个问题。
我们来了解一下碳化的概念。
碳化是指将一种物质与碳元素进行化学反应，生成碳化物的过程。
碳化物在化学结构上为碳元素与其它元素形成的化合物，具有一定的晶体结构和物理性质。
碳化物通常具有较高的硬度、高温耐磨性和耐腐蚀性，被广泛应用于金属加工、陶瓷制造、电子工业等领域。
玻璃碳和石墨烯混合的作用
玻璃碳和石墨烯混合的作用
玻璃碳和石墨烯混合可以产生一些独特的效果和潜在应用。
石墨烯是一种由单层碳原子组成的二维材料，具有出色的机械强度、导电性、导热性和光学透明性。
这些特性使得石墨烯在电子、能源、传感器和复合材料等领域具有广泛的应用前景。
玻璃碳则是一种具有玻璃状结构的碳材料，也具有良好的导电性和机械性能。
将玻璃碳和石墨烯混合，可以综合这两种材料的优点，产生协同效应，进一步提升复合材料的性能。
混合后的材料可能具有更高的机械强度、更好的导电性和导热性，以及优异的光学性能。
这种复合材料在电子器件、传感器、能源存储和转换、以及高强度结构材料等领域具有潜在的应用价值。
需要注意的是，具体的混合比例、制备方法和处理工艺等因素都会对最终复合材料的性能产生影响。
因此，在实际应用中，需要根据具体需求和条件进行优化和调整。
碳材料、石墨、石墨烯科普知识介绍
碳与石墨介绍碳，生命之源，它是地球上一切有机体生物的骨架元素，是构成人体最重要的元素。
碳：既是最硬又是最软的材料，既是绝缘体又是导电体，既是隔热材料又是导热材料，既是全吸光材料又是全透光材料。
石墨是碳的一种同素异形体，石墨与金刚石、碳60、碳纳米管、石墨烯等都是碳元素的单质互为同素异形体。
石墨是碳元素的结晶矿物之一，具有耐高温、抗腐蚀、抗热震、强度大、韧性好、自润滑强度高、导热、导电、可塑性、涂敷性等特有的物理化学性能，广泛应用于冶金、机械、电子、电池、金刚石超硬材料、核工业、化工、轻工、军工、国防、石油勘探、航天及耐火材料等行业，是当今高新技术发展必不可少的非金属材料。
石墨烯介绍石墨烯的发现：2004年，英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，两位科学家通过使用胶带反复剥离石墨的方法在绝缘基底上获得了单层或少层的石墨烯并研究其电学性能，发现其具有特殊的电子特性以及优异的电学、力学、热学和光学性能，从而掀起了石墨烯研究的热潮。
2010年10月5日，瑞典皇家科学院授予他们俩诺贝尔物理学奖。
石墨烯：石墨烯是一种由碳原子以sp²杂化轨道组成六角形呈蜂巢晶格的二维碳纳米材料。
单层石墨烯的厚度只有 0.335 纳米，相当于一根头发的20万分之一，1mm厚的石墨中将近有150万层左右的石墨烯。
石墨烯几乎是完全透明的，透光率高达97.4%，具有优异的光学性能。
石墨烯作为一种人类已知强度最高、韧性最好、质量最轻、透光率最高、导电性最佳的材料，集光、电、力学性能于一身，开创了21世纪的新材料纪元，正在引领新材料领域的颠覆性革命。
石墨烯的性能：机械性能：石墨是矿物质中最软的，但被分离成一个碳原子厚度的石墨烯后，性能则发生突变，其硬度比金刚石还高，却又拥有很好的韧性，且可以弯曲，能够拉伸20%而不断裂。
超薄性：单层石墨烯只有一个碳原子的厚度，即0.335纳米，相当于一根头发的20万分之一的厚度，1毫米厚的石墨中将近有150万层左右的石墨烯。
碳材料电导率
碳材料的电导率因其结构和形态的不同而异。
以下是几种常见的碳材料及其大致的电导率范围：
1. 石墨（Graphite）：石墨是由层层排列的碳原子构成的晶体结构。
具有高度导电性，是一种非常好的电导体，其电导率在10^4 - 10^6 S/m（西门子/米）的范围内。
2. 金刚石（Diamond）：金刚石是由碳原子形成的立方晶体结构，是一种具有良好绝缘特性的材料。
金刚石的电导率非常低，通常在10^-16 - 10^-8 S/m的范围内。
3. 碳纳米管（Carbon nanotubes）：碳纳米管是由碳原子形成的纳米尺度管状结构。
具有优异的电导性能，其电导率可以达到10^4 - 10^7 S/m的范围。
4. 石墨烯（Graphene）：石墨烯是由碳原子形成的单层二维结构。
由于其类似石墨的结构，石墨烯表现出非常高的电导率，可以达到10^6 - 10^7 S/m的范围。
需要注意的是，以上给出的电导率范围仅供参考，实际的电导率会受到制备方法、材料纯度、结构缺陷等因素的影响。
此外，碳材料的电导率还可以通过掺杂或结构调控等方法进行调节和提高。
石墨和碳复合材料的纯度
石墨和碳复合材料的纯度灰分是碳-石墨材料纯度的评价标准之一，该汇编文献资料将乌克兰产的工业石墨和碳纤维织物中的灰分与实验资料提到过的材料以及它的复合材料中的灰分相对比，所得结果说明进入到材料中的主要污染物是在生产周期中所使用的石棉多孔形态物质。
石墨应用于不同使用条件下的不同工业行业决定了生产的石墨型号特点，根据使用条件及实际应用领域，建立自己的石墨型号。
他们的物理化学性能各不相同：密度、灰分、强度、颗粒大小。
灰分指数说明了该材料的纯度（说明了灰分中天然杂质的数量）。
高温的作用与可控活性气体介质的结合能获取所需纯度的碳-石墨材料，比如降低灰分到总质量的10^(-4)%-10^(-5)%，在原料中灰分比重降到0.5%。
矿物种类以及使用的种类决定了以下型号石墨的生产。
纯度特别高的牌号有ГМЗ、ППГ、ЗОПГ、МГ-1，纯度等级ОСЧ-7-2, ОСЧ-7-3,杂质不超过5·10-3 - 6,2·10-4 %。
石墨可用于坩埚、船体中用来还原二氧化锗、局部提纯，可用于技术装备获取半导体仪器和不和碳发生化学反应的高纯物质，还可用于生产单晶体、医疗等。
Таблица 2高纯石墨中的主要杂质(вес. %, макс.) [5]人造石墨中纯度最高的是光谱型和核型，主要杂质成分比重限制不能超过以下标准：灰分0,035…0,170 %，钙0,01…0,05%，Fe – < 0,01 %; Ti – < 0,01 %，这么严格的纯度要求是由应用领域决定的。
最近生产单晶硅加热器材料最常用碳-碳复合材料，在生产碳碳复合材料时作为加强材料采用碳纤维，现在在乌克兰国产和白俄产的粘胶丝碳纤维织物不算贵。
下图表显示了常用来生产碳碳复合材料的粘胶丝碳纤维织物的特点。
可以看出纯度最高的纤维织物是白俄产的Урал-Т和Урал ТР3/2-22。
这种产品的灰分不超过0,5%。
这样可以得出结论，灰分是碳材料最重要的特点之一。
碳基材料分类
碳基材料分类碳基材料是一类以碳元素为主要成分的材料，具有多种形态和性质。
常见的碳基材料可以分为几个主要类别：1.金刚石类材料：•金刚石（Diamond）：金刚石是一种由碳元素形成的同素异形体，其每个碳原子都形成四个共价键。
金刚石具有极硬的物理性质，常用于切削工具和宝石。
2.石墨类材料：•石墨（Graphite）：石墨是由碳原子形成的层状结构，每个碳原子形成三个共价键。
石墨具有导电性，可用于电池、涂料、润滑材料等。
•石墨烯（Graphene）：石墨烯是由单层碳原子组成的二维材料，具有出色的导电性和机械性能，被广泛应用于电子器件、传感器等领域。
3.全erenes类材料：•富勒烯（Fullerenes）：富勒烯是由碳原子构成的球状分子，最著名的是C60富勒烯。
富勒烯在材料科学、医学等领域有着广泛的应用。
4.碳纳米管类材料：•碳纳米管（Carbon Nanotubes）：碳纳米管是由碳原子形成的管状结构，具有优异的强度和导电性能。
它们被广泛应用于纳米技术、电子器件等领域。
5.碳复合材料：•碳纤维（Carbon Fiber）：碳纤维是由碳元素组成的纤维材料，具有轻质、高强度和耐腐蚀性。
碳纤维常用于航空航天、汽车制造等领域。
•碳-碳复合材料（Carbon-Carbon Composites）：碳-碳复合材料由碳纤维和碳基矩阵组成，具有高温稳定性和耐磨性，适用于高温结构和制动系统。
这些是常见的碳基材料分类，其中每种材料都具有独特的性质和应用。
在科学研究和工程应用中，不同形态的碳基材料被广泛研究和利用。
碳材料的分类及应用
碳材料的分类及应用碳材料是指由碳元素构成的各种材料，包括纯碳材料和碳化物材料。
碳材料以其独特的化学、物理和机械性能，在许多领域具有广泛的应用。
下面将对碳材料的分类和应用进行详细介绍。
一、碳材料的分类碳材料的分类方式有多种，根据成分、形态和制备方法等不同标准可以将碳材料分为不同类别。
1. 纯碳材料纯碳材料是指只含有碳元素的材料，主要包括：石墨、金刚石、纳米碳管、石墨烯等。
- 石墨：由层状的碳原子形成，具有优异的导电性、热传导性和润滑性。
广泛应用于石墨电极、高温耐火材料、摩擦材料等领域。
- 金刚石：由密密麻麻的碳原子构成，具有极高的硬度和热导率。
主要应用于超硬刀具、磨料、磨料涂层等领域。
- 纳米碳管：由碳原子卷曲形成的管状结构，具有优异的力学、电学和导热性能。
在电子器件、储能材料、复合材料等领域有广泛应用。
- 石墨烯：是由单层碳原子构成的二维材料，具有极高的导电性、热传导性和机械强度。
在传感器、透明电子器件、柔性显示器等领域有广泛应用。
2. 碳化物材料碳化物材料是指碳与其他元素形成的化合物，根据不同元素的不同形式，碳化物材料可以分为碳化硅、碳化钨、碳化钛等。
- 碳化硅：具有优异的高温机械性能、热导率和耐磨性。
在陶瓷工业、高温结构材料、电子器件等领域有广泛应用。
- 碳化钨：具有极高的硬度、抗腐蚀性和耐高温性能。
主要应用于切割工具、钨丝、电极等领域。
- 碳化钛：具有优异的导电性、热传导性和化学稳定性。
主要应用于电子器件、太阳能电池、催化剂等领域。
二、碳材料的应用碳材料以其优异的性能在许多领域有广泛的应用。
1. 电子领域碳材料在电子领域有重要的应用，如石墨电极、纳米碳管场效应晶体管（CNT-FET）、石墨烯场效应晶体管（GFET）等。
这些材料具有优异的导电性、热传导性和机械性能，可用于制造电子器件、集成电路和柔性电子等。
2. 能源领域碳材料在能源领域有重要的应用，如储能材料、电池电极、燃料电池等。
纳米碳管和石墨烯等材料具有大比表面积和优异的导电性能，可用于制造超级电容器、锂离子电池和燃料电池等。
炭素工艺学 炭和石墨材料
同时，炭素材料的弹性模量随温度升高而增大。用石油焦或沥青焦制成 的人造石墨在1800℃下的弹性模量相比于室温下，提高了40%~50%。
石墨的弹性模量与温度的关系 1—沥青焦基；2—石油焦基
炭素材料的蠕变特性：对于弹性体而言，应力—应变在弹性极限内呈线性 关系，对交变应力是可逆的；而炭素材料是非弹性体，其应力—应变呈非线性 关系，即使在很小的应力作用下也会发生塑性变型，并且在2000℃以上存在明 显的蠕变现象。
3—烧结Al2O3；4—烧结BeO；5—人造石墨
由上面两图可知，炭素材料的抗拉强度随温度升高的增加率；在1500℃ 以上，其他材料的强度急剧下降，而人造石墨材料的比强度继续升高，直到 2500℃才开始下降。因此，在不考虑氧化的情况下，炭素材料作为高温才来 有其独特的优越性。
1.1.3.2 炭素材料的弹性模量及蠕变特性
C60分子具有很高的对称性，人们将其描述为平截正20面体形成的32面体， 直径为7.1 Å。C60具有60个顶角，每个顶角为两个正六角环和一个正五角环的 汇聚点，在每个顶角上有一个碳原子，每个碳原子以两个单键、一个双键与 相临的三个碳原子相连接。每个六角环，C与C之间以sp2杂化轨道形成共轭双 键，而在笼的内外表面都被π电子云所覆盖。整个分子是芳香性的。
滑动流动，气体压力减小，气体分子的平均自由程接近孔 径时，呈滑动流动。
自由流动，气体在毛细管内流动，且压力不大时，气体分 子的平均自由程大于孔径，产生分子自由流动。
一般炭素材料的气体渗透率更苦达尔塞定律，按下式计算：
K Q•L P• A
K——气体渗透率，cm2/s； Q——压力-体积流速，MPa•cm3/s； L——试样厚度，cm； A——试样截面积，cm2； △P——在试样厚度两侧的压力差，MPa。
