岩棉板的三种生产工艺
岩棉板的三种生产工艺
岩棉板是一种常见的保温隔热材料，其制作主要通过三种生产工艺：熔融纤维法、胶粘纤维法和喷浆法。
本文将对这三种生产工艺进行介绍。
熔融纤维法
熔融纤维法是岩棉板生产中最常用的一种工艺。
首先，在专用的岩棉板生产线中，将岩石矿物通过破碎、筛选、烘干等加工工序处理成粉末状，并在高温条件下将其熔化。
当矿物熔化后，通过旋转转鼓，使其在空气中逐渐拉成一团细长的岩石棉丝，并喷洒粘合剂。
这样，一批长而细的岩石棉纤维就被形成了。
接着，这些纤维被输送到压缩成型机器上，降低其温度至接近常室温度并挤压
成相应的厚度。
最后，采用切割刀将岩棉板整形为所需尺寸的板材。
胶粘纤维法
胶粘纤维法也是一种常见的岩棉板生产工艺。
此类工艺的特点是，以胶水和纤
维为主要材料，将纤维经过混合、张力均匀、喷涂等步骤制成纤维毡，进而贴合并经过硬化等生产工艺步骤制成岩棉板。
在具体的生产过程中，首先将岩石粉末状物通过混料机，与粘结树脂混合均匀。
接下来，通过毡带输送带，将混合好的粘合物薄膜喷涂在带状纤维上，并经过一定的热处理时间，使得粘合物与纤维产生反应，形成坚韧的纤维毡。
最后，将原材料压缩至设定的压力和厚度，从而形成高品质的岩棉板材料。
喷浆法
喷浆法是岩棉板生产中最为成熟的工艺之一，利用喷浆设备将纤维浆料喷涂在
金属网上。
在浆料喷涂之后，通过加热和干燥使浆料凝结成形，最后经过高速切割、打包封装等工艺步骤制成岩棉板。
这种生产工艺的优点在于，可以生产出质量均匀、吸水性和耐久性强的岩棉板，同时具备较高的生产效率和成本优势。
结论
以上介绍了岩棉板的三种生产工艺：熔融纤维法、胶粘纤维法和喷浆法。
这些
工艺均广泛应用于岩棉板的生产中，希望本文对您了解岩棉板制造过程有所帮助。
玄武岩制岩棉方法

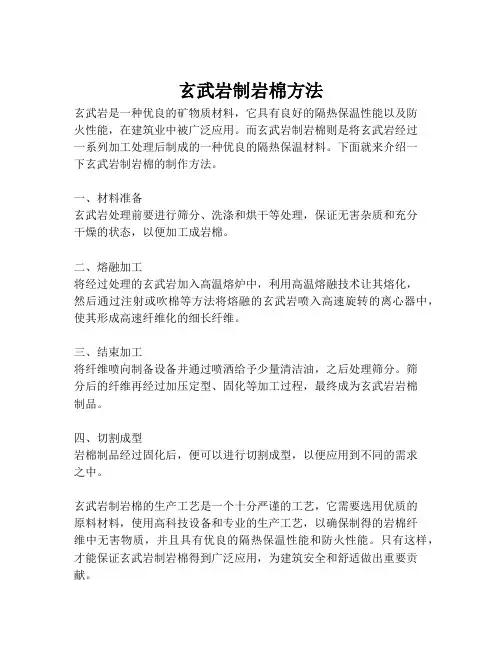

玄武岩制岩棉方法
玄武岩是一种优良的矿物质材料，它具有良好的隔热保温性能以及防
火性能，在建筑业中被广泛应用。
而玄武岩制岩棉则是将玄武岩经过
一系列加工处理后制成的一种优良的隔热保温材料。
下面就来介绍一
下玄武岩制岩棉的制作方法。
一、材料准备
玄武岩处理前要进行筛分、洗涤和烘干等处理，保证无害杂质和充分
干燥的状态，以便加工成岩棉。
二、熔融加工
将经过处理的玄武岩加入高温熔炉中，利用高温熔融技术让其熔化，
然后通过注射或吹棉等方法将熔融的玄武岩喷入高速旋转的离心器中，使其形成高速纤维化的细长纤维。
三、结束加工
将纤维喷向制备设备并通过喷洒给予少量清洁油，之后处理筛分。
筛
分后的纤维再经过加压定型、固化等加工过程，最终成为玄武岩岩棉
制品。
四、切割成型
岩棉制品经过固化后，便可以进行切割成型，以便应用到不同的需求
之中。
玄武岩制岩棉的生产工艺是一个十分严谨的工艺，它需要选用优质的
原料材料，使用高科技设备和专业的生产工艺，以确保制得的岩棉纤
维中无害物质，并且具有优良的隔热保温性能和防火性能。
只有这样，才能保证玄武岩制岩棉得到广泛应用，为建筑安全和舒适做出重要贡献。
岩棉产品介绍
岩棉产品介绍岩棉、矿棉可制成条、带、绳、毡、毯、席、垫、管、板状。
用于单晶炉、冶金铸造、石油裂化及空间技术耐烧蚀、耐高温隔热材料；建筑和设备的吸声材料、隔热材料；以及天然石棉代用品作水泥制品、橡胶增强材料及高温密封材料、高温过滤材料和高温催化剂载体等。
】岩棉性能1．绝热性能：绝热性能好是岩棉、矿渣棉制品的基本特性，在常温条件下（25℃左右）它们的热导率通常在0.03～0.047W/(moK)之间。
2．燃烧性能：岩棉、矿渣棉制品的燃烧性能取决于其中可燃性粘接剂的多少。
岩棉、矿渣棉本身属无机质硅酸盐纤维，不可燃，在加工成制品的过程中，有时要加入有机粘结剂或添加物，这些对制品的燃烧性能会产生一定的影响。
3．隔音性能：岩棉、矿渣棉制品具有优良的隔音和吸声性能，其吸声机理是这种制品具有多孔性结构，当声波通过时，由于流阻的作用产生摩擦，使声能的一部分为纤维所吸收，阻碍了声波的传递。
岩棉板船用和憎水岩棉保温板在生产时加入了憎水添加剂，具有良好的防潮性能。
船用岩棉板用于船舶的保温隔热和防火隔断；憎水岩棉板用于车辆、移动设备、冷库工程、空调管道以及在潮湿环境中的保温防火以及对防潮有一定要求的应用场合。
建筑用岩棉板具有优良的防火、保温和吸音性能。
它主要用于建筑墙3、热荷重收缩温度：643度。
4、吸湿性：3.9%。
5、有机物含量：2.9%表观密度：岩棉120（kg/m3）导热系数：0.04（W/(m．K)）最高使用温度：450（℃）规格：1000*600、1200*600（mm）执行标准：国标工作温度：80-450（℃）吸湿率：3.9（%）外墙用岩棉板应符合GB T 25975-2010建筑外墙外保温用岩棉板执行标准。
1. 施工性能好。
施工成本低。
对人体危害小。
2. 酸性系数高（酸性系数大于1.6，所以耐腐蚀性高，这样使用周期长。
）3. 抗拉抗压性能好，强度高。
4. 产品工艺复杂，打褶会增加抗压力和拉拔力岩棉板保温系统做法。
岩棉介绍
1 岩棉的定义、岩棉板的类型与特点岩棉在20世纪30年代就已投入工业化生产，是目前世界上应用范围最广的保温材料。
在国外岩棉被称为“第五常规能源”，此种材料在建筑中的应用最为广泛。
1.1岩棉的定义在我国的标准中对岩棉（Rock-wool）是这样定义的：主要由熔融天然火成岩制成的一种矿物棉称为岩棉。
岩棉是以精选的玄武岩或辉绿岩为主要原料，外加一定数量的补助料，经高温熔融离心吹制成人造无机纤维，其主要化学成分为：SiO2（46%）、Al2O3（15.6%）、MgO（5.1%）、CaO（28%）、Fe2O3（3.3％）。
1.2岩棉板的类型与特点在岩棉纤维中加入适量粘结剂、防尘剂、憎水剂等外加剂，经过压制固化可制成具有一定强度的岩棉板。
根据目前的生产工艺，可分为沉降法岩棉板、摆锤法岩棉板和三维法岩棉板。
1）沉降法工艺的主要生产流程是高温熔体经离心吹制，形成岩棉纤维，在沉降室的输送带上堆积，达到一定厚度以后，经过加压辊进入固化炉，沉降室法岩棉的纤维为平面分布，密度和粘结剂的均匀性较差，影响板的抗压性能和层间结合强度。
2）摆锤法是在沉降法的基础上，通过改进收棉方法，先由捕集带收集较薄的岩棉层，经摆锤的逐层叠铺，达到一定的层数和厚度，再由加压辊进行压制，进入固化炉固化，再经冷却、切割、包装等工序制成成品。
这种方法改善了棉层及所含的粘结剂的均匀程度，并且由于棉层叠铺时产生的斜度，纤维呈部分竖向分布，因而抗压强度和层间结合强度得到提高。
3）三维法岩棉是把摆锤法叠铺形成的未固化岩棉层，通过机械方法改变棉层的分布方向，从而形成高强度的三维岩棉产品，三维法岩棉纤维呈三维分布，抗压强度高，不易分层和剥离。
通过这3种方法生产出来的岩棉板在物理性质上有较大的差别，沉降法岩棉板基本上没有抗剥离强度，而摆锤法岩棉板的抗剥离强度大于14 kPa，三维法岩棉板的抗剥离强度大于22 kPa；10%压缩量的压缩强度沉降法岩棉板不到20 kPa，而摆锤法岩棉板可达40 kPa以上，三维法岩棉板则可达到60 kPa以上；采用完全浸入法测定岩棉板的吸水性，沉降法岩棉板的吸水量是其自身重量的几十倍，而且吸入的水分在十几天过后也不能完全排除，摆锤法岩棉板的吸水量比较小，是其自身重量的几倍，三维法岩棉板的吸水性与聚苯板差不多，吸水率很小。
岩棉生产工艺流程
岩棉板的生产工艺流程图岩棉板的生产操作规程1、冲天炉1）原料配方料方：玄武岩：白云石：矿渣：焦炭=60：20：20：23 原料消耗 按3 t/ h计每小时消耗量 每小时加料批次 批料量玄武岩 1.8t 300kg白云石 0.6t 100kg矿渣 0.6t 100kg焦炭 0.69t 115kg总计 3.69t按6批计算批料量615kg备注：料仓1为单独加焦炭时使用，前五批料每批增加50Kg焦炭2）冲天炉炉底准备及加料操作关闭冲天炉底门。
-打开冲天炉上的人孔。
-使用陶瓷纤维和耐火砂浆密封底部周围和门缝。
-关闭冲天炉底门，机械销锁锁死。
-立砌耐火砖，铺设耐火泥，并将其调整到适合所有冲天炉底部的尺寸，四周100mm厚，向铁水孔倾斜，最低点50mm厚。
-离开冲天炉，并使用进料系统向冲天炉内加入300千克的石英砂。
-重新进入冲天炉底部，仔细将沙子铺满底部，向放铁孔方向铺倾斜的坡面，使得放铁水孔位置最低。
-在冲天炉底填满0.35m3的木材。
-离开冲天炉，关闭人孔。
2、生产线启动与停止1）焚烧热风系统启动启动离心机冷却水泵；点燃焚烧炉，升温开始 焚烧炉出口温度 0~200℃200℃200~400℃400~700℃废气引风机HZ 5 15 30 冷却器冷却风机开启 开启 开启 焚烧炉助燃空气进风阀的开度%303030焚烧炉助燃空气放空阀的开度%100 100 100 保持冲天炉出口负压mmH2O -8～-3 -8～-3 -8～-3 HZ 10 15 15 冲天炉助燃风机风量Nm3/h1500 2500 2500 冲天炉助燃空气进风阀开度% 0 0 0 冲天炉助燃空气放空阀开度%100 100 100 升温速度℃/min 20保持30min10102）冲天炉启动与停止 A、冲天炉启动 打开应急烟囱；启动冲天炉冷却水泵，开启阀门，确认冲天炉冷却塔工作正常；炉底准备完毕后分4次加入800kg 底焦；向冲天炉内加料，开始的5批按比正常生产时多加50Kg 焦炭加料。
解析岩棉生产工艺方法摆锤法
解析岩棉生产工艺方法
摆锤法
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
解析岩棉生产工艺方法——摆锤法是来源于欧洲生产工艺，经专业人士不断改进，形成了现如今比较成熟的生产工艺。
主要是通过改进收棉方法，先由捕集带收集较薄的岩棉层，经摆锤的逐层叠铺，达到一定的层数和厚度，再由加压辊进行压制，进入固化炉固化，再经冷却、切割、包装等工序制成成品。
这种方法改善了棉层及所含的粘结剂的均匀程度，并且由于棉层叠铺时产生的斜度，纤维呈部分竖向分布，因而抗压强度和层间结合强度得到提高。
摆锤法生产工艺示意图解析：
高温熔融加工制成的人造无机纤维。
具有质轻、导热系数小、吸声性能好、不燃、化学稳定性好等特点。
它是一种性能良好的保温、隔燃、吸声材料，是建筑物、管道、贮藏、蒸馏塔、锅炉、热交换器、风机和车船等工业设备优良的保温、绝热、隔冷、吸音的理想材料。
文章来自：
河南鑫中原岩棉制品有限公司提供。
岩棉板出厂报告
岩棉板出厂报告简介本报告介绍了岩棉板的生产过程、产品规格、质量控制以及检测指标等相关内容。
岩棉板是一种重要的保温材料，具有良好的隔热性能和防火性能，广泛应用于建筑领域。
生产过程岩棉板的生产过程主要包括原料筛选、原料熔融、纤维化、成型、固化等步骤。
原料筛选岩棉板的主要原料包括岩石和高温玻璃纤维，其中岩石是岩棉板的主要原料，占总重量的70%以上。
在原料筛选过程中，首先要对岩石进行筛分和粉碎，以得到合适的颗粒大小和粉末状的岩石。
原料熔融将筛选好的岩石以及高温玻璃纤维放入熔炉中进行熔化，经过高温熔化后得到岩石熔融液。
熔融的温度通常在1500℃左右，保持一定的时间使岩石彻底熔化。
纤维化将岩石熔融液抽出并利用喷头进行纤维化。
通过高速喷射，将熔融液产生的纤维拉伸成细丝状，纤维化过程中加入适量的结合剂使纤维结合更牢固。
成型与固化纤维化后的岩石细丝经过成型，一般采用板状或管状成型。
在成型过程中添加适量的粘结剂，将纤维细丝粘结在一起，形成成型坯料。
成型完成后，岩棉板坯料要经过一段时间的固化，使粘结剂充分固化，形成坚固的岩棉板。
产品规格岩棉板的规格通常根据厚度、长度和宽度来确定。
常见的规格有：•厚度：20mm、30mm、50mm、80mm等多种厚度可选；•长度：1200mm、2400mm等；•宽度：600mm、1200mm等。
此外，岩棉板还可以根据需要进行定制，以满足特定项目的需求。
质量控制岩棉板作为建筑材料，其质量直接影响到保温效果和安全性能。
因此，岩棉板的质量控制至关重要。
原料检验在岩棉板生产过程中，需要对原料进行严格的检验。
岩石和高温玻璃纤维需要通过化学分析和物理性能测试来确保其质量合格。
生产过程控制岩棉板的生产过程中需要进行严格的控制，确保每个环节符合标准要求。
包括原料投入比例、熔炼温度、纤维化速度等各个环节都需要严格控制。
产品检测生产出来的岩棉板需要进行产品检测，主要包括密度、导热系数、抗拉强度等指标的检测。
岩棉工艺流程
岩棉工艺流程岩棉工艺流程岩棉是一种由天然矿石岩石熔炼产生的人工纤维，具有良好的吸音、隔热和防火性能，被广泛应用于建筑、石油化工、冶金、电力等领域。
下面将介绍岩棉的工艺流程。
首先是原料的准备。
岩棉的主要原料是玄武岩、辉石岩等天然矿石。
这些矿石先经过破碎机破碎成较小的颗粒，然后经过筛选和洗涤等步骤，去除其中的杂质。
接着是矿石的熔炼。
将经过预处理的矿石放入熔炉中，加热到高温，使其熔化成液态。
液态岩石会流入纺丝成型系统。
然后是纺丝成型。
在纺丝成型系统中，将熔化的岩石液体注入到旋转的纺丝盘上。
在高速旋转的作用下，液态岩石被甩出，形成细长的纤维。
这些纤维在空中形成螺旋状，逐渐冷却和凝固。
接下来是粘结处理。
将纤维经过料斗输送到制板机组进行纸浆制备，加入新型高效草酸或黏结纤维处理剂，调整纤维水分含量和黏度，使纤维复合均匀，并形成箱体，最后进入流延带上。
然后是流延成型。
通过流延机组，将纤维坯从纸浆机上抽出，经过正反面镀解流延机组的连续反复镀涂，粘合等处理过程，最终形成均匀、平整的岩棉板。
接着是干燥。
在干燥炉中，将岩棉板加热到一定温度，使其中的水分蒸发出来，从而提高岩棉板的抗压强度和保持固化状态。
干燥后的岩棉板会进一步被切割、修整成所需尺寸。
最后是包装和质检。
岩棉板经过质检合格后，会进行包装，通常是用塑料薄膜包装或者放入纸箱中。
包装完成后，岩棉板就可以进行存储和运输。
岩棉工艺流程中需要高温、高速运转和化学处理。
因此，在生产过程中需要严格控制各个环节的参数和条件，以保证岩棉产品的质量和性能。
总之，岩棉工艺流程包括原料准备、矿石熔炼、纺丝成型、粘结处理、流延成型、干燥和包装等步骤。
通过这些步骤，可以制备出优质的岩棉板，满足不同领域的需求。
岩棉板具有良好的隔热、吸音和防火性能，被广泛应用于建筑、工程和设备的保温和隔声材料。
岩棉板施工方案及工艺
岩棉板施工方案及工艺1. 引言岩棉板是一种广泛应用于建筑物的隔热和降噪材料，具有良好的隔热性能和防火性能。
本文将介绍岩棉板的施工方案及工艺，包括材料准备、固定方式、施工流程和质量控制。
2. 材料准备2.1 岩棉板岩棉板是由岩石矿物纤维经高温熔融制成的绝热材料，具有良好的隔热性能和防火性能。
在施工前，需要准备足够的岩棉板，确保能够完整地覆盖施工区域。
2.2 辅助材料•钢丝网：用于固定岩棉板和墙体的连接。
•钢丝：用于固定钢丝网。
•螺丝和螺母：用于固定岩棉板。
•白胶：用于粘合岩棉板和钢丝网。
3. 固定方式3.1 壁挂式固定壁挂式固定是将岩棉板固定在墙体上的常用方式。
具体步骤如下：1.使用电钻在墙体上钻孔，孔距根据需要确定。
2.将钢丝通过钢丝网上的孔穿过岩棉板，然后将钢丝固定在墙体上的孔中。
3.调整钢丝的张紧度，确保岩棉板牢固地贴合在墙体上。
4.使用螺丝和螺母将钢丝固定在墙体上。
3.2 顶棚式固定顶棚式固定是将岩棉板固定在顶棚上的常用方式。
具体步骤如下：1.使用电钻在顶棚上钻孔，孔距根据需要确定。
2.将钢丝通过钢丝网上的孔穿过岩棉板，然后将钢丝固定在顶棚上的孔中。
3.调整钢丝的张紧度，确保岩棉板牢固地贴合在顶棚上。
4.使用螺丝和螺母将钢丝固定在顶棚上。
4. 施工流程4.1 准备工序1.清理施工区域，确保墙体或顶棚表面干净、平整。
2.将岩棉板按照施工顺序摆放在施工区域。
4.2 固定岩棉板根据选择的固定方式，进行相应的固定操作。
4.3 粘合岩棉板1.使用切割工具将岩棉板按需切割成所需尺寸。
2.在岩棉板边缘涂抹白胶。
3.将岩棉板贴合到墙体或顶棚上。
4.4 环绕处理岩棉板施工完成后，需要进行环绕处理，确保岩棉板的边缘和接缝处贴合紧密，不漏风。
4.5 清理工序清理施工现场，清除多余的岩棉板和辅助材料。
5. 质量控制施工完成后，需要进行质量控制，确保岩棉板施工的质量符合要求。
5.1 美观度检查岩棉板表面的平整度和贴合度，确保没有凸起或凹陷。
岩棉板技术规程
岩棉板技术规程1. 引言岩棉板是一种以天然岩石为主要原料，经高温熔融后加入适量结合剂，再经特殊工艺制成的一种建筑保温材料。
本技术规程旨在规范岩棉板的生产、安装和使用，以确保其质量和性能符合相关标准和要求。
2. 材料要求2.1 原材料：岩棉板的主要原料应为天然岩石，含有适量的硅酸盐、铝酸盐等成分，并符合相关国家标准。
2.2 结合剂：选择适当的无机结合剂，确保岩棉板具有较好的强度和稳定性。
2.3 其他添加剂：根据需要可添加防火剂、防虫剂等辅助材料。
3. 制造工艺3.1 原料处理：将天然岩石进行破碎、筛分等处理，去除杂质和颗粒过大的部分。
3.2 熔融与纤维化：将经过处理的岩石原料放入高温熔炉中进行熔融处理，然后通过旋转喷淋、离心纤维化等工艺将熔融岩石喷射成纤维。
3.3 成型与固化：将纤维化的岩石均匀分布在成型机上，经过压制和固化工艺形成岩棉板。
3.4 切割与修整：对制成的岩棉板进行切割和修整，使其尺寸和外观达到要求。
3.5 包装与存储：对切割好的岩棉板进行包装，并妥善存放在干燥通风的仓库中。
4. 技术要求4.1 密度：岩棉板的密度应符合相关标准要求，一般为80-150kg/m³。
4.2 抗拉强度：岩棉板的抗拉强度应符合相关标准要求，一般为≥0.15MPa。
4.3 热导率：岩棉板的热导率应符合相关标准要求，一般为≤0.044W/(m·K)。
4.4 燃烧性能：岩棉板应具有良好的阻燃性能，不易燃烧、不助燃、不滴落。
4.5 声学性能：岩棉板应具有较好的隔音性能，能有效减少噪音传播。
4.6 抗震性能：岩棉板应具有一定的抗震性能，能够在地震等自然灾害中保持稳定。
5. 安装要求5.1 表面处理：岩棉板安装前，应对基层表面进行清理和处理，确保其平整、干燥、无尘等。
5.2 固定方式：岩棉板可采用机械固定或粘贴固定的方式安装，固定件应符合相关标准要求。
5.3 接缝处理：岩棉板的接缝应采用专用密封材料进行处理，确保接缝紧密、无漏风漏水。
岩棉成分说明
岩棉成分说明
岩棉板由玄武岩、白云石等原材料经熔融、高速离心法或气体喷吹成为棉絮状纤维、添加酚醛树脂等粘结剂经摆锤、打褶、烘干等技术工艺制成，具有优良的防火性能、吸声性能、保温性能、透气性能和化学稳定性。
岩棉除增加了必要的酚醛树脂外,其主要成分和玄武岩的成分基本一致，主要成份是二氧化硅、三氧化二铝、氧化铁、氧化钙、氧化镁（还有少量的氧化钾、氧化钠），其中二氧化硅含量最多，约占百分之四十至五十左右。
岩棉成分表
注1.岩棉酸度系数（氧化硅、氧化铝之和与氧化钙、氧化镁之和的比值）应大于
1.6,确保岩棉的耐久性。
注2.岩棉中酚醛树脂掺入量不宜超过4~5%，掺入量大会影响其燃烧性能。
卧牛山保温防水技术有限公司
2014年4月1日。
