(推荐)铁氧体移相器原理
2) 铁氧体移相器
其基本原理是利用外加直流磁场改变波导内铁氧体的导磁系数, 因而改变电磁波的相速, 得到不同的相移量。
图7.25所示为常用的一种铁氧体移相器, 在矩形波导宽边中央有一条截面为环形的铁氧体环,环中央穿有一根磁化导线。
根据铁氧体的磁滞特性(见图 7.25(a)), 当磁化导线中通过足够大的脉冲电流时, 所产生的外加磁场也足够强(它与磁化电流强度成正比), 铁氧体磁化达到饱和, 脉冲结束后, 铁氧体内便会有一个剩磁感应(其强度为)。
当所加脉冲极性改变时, 剩磁感应的方向也相应改变(其强度为)。
这两个方向不同的剩磁感应对波导内传输的波来说，对应两个不同的导磁系数, 也就是两种不同极性的脉冲在该段铁氧体内对应有两个不同的相移量, 这对二进制数控很有利。
铁氧体产生的总的相移量为这两个相移量之差(称差相移)。
只要铁氧体环在每次磁化时都达到饱和, 其剩磁感应大小就保持不变, 这样，差相移的值便取决于铁氧体环的长度。
图 7.25 铁氧体移相器
(a) 铁氧体磁滞回线; (b) 相移器结构
这种移相器的特点是: 铁氧体环的两个不同数值的导磁系数分别由两个方向相反的剩磁感应来维持, 磁化导线中不必加维持电流, 因此所需激励功率比其它铁氧体移相
器小。
铁氧体移相器的主要优点是：承受功率较高，插入损耗较小，带宽较宽。
其缺点是：所需激励功率比PIN管移相器大，开关时间比PIN管移相器长，较笨重。
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
Ka频段铁氧体双环移相器
收稿日期:2007-04-05; 收修改稿日期:2007-05-29Ka 频段铁氧体双环移相器张元生 陈建荣(西安空间无线电技术研究所,西安710000) 摘 要 文章介绍了一种铁氧体矩形双环移相器。
通过数值计算得到尺寸原型,利用HFSS 仿真软件进行优化,工作频率在Ka 频段,采用多级匹配的方法实现了相对带宽为10%、带内最大损耗约1.26dB 、驻波小于1.41、受控差相移的抖动小于0.5°的高性能移相器。
关键词 矩形双环移相器 铁氧体 毫米波0 引言 随着相控阵雷达的发展,移相器得以广泛应用。
矩形环状铁氧体移相器因耐功率高、微波频段插损小而得到了迅速发展。
然而在毫米波段内,由于器件体积小、尺寸精度高,给设计加工带来一定限制。
文章采用两级混合匹配技术,经大量仿真计算,设计并加工了一个具有良好性能的双环铁氧体移相器。
移相器内使用的是具有矩形磁滞回线的旋磁铁氧体,让器件工作在剩磁状态,用脉冲磁场激励器件而不是固定恒磁场式的[1]。
这样能承受大功率而且不需要大量消耗“维持”功率,能够很方便地与数字计算机连在一起使用,且开关速度快。
1 双环非互易铁氧体移相器的构成 双环非互易铁氧体移相器(图1)是由两个相同铁氧体矩形环棒、中间夹以介质层组合而成的矩形波导结构。
尽管该结构使用了两个矩形环状铁氧体,但与射频磁场发生非互易作用的有效铁氧体区仍然是与介质带毗邻的两个垂直铁氧体壁。
因此,这种结构与单环移相器以同样方式工作。
由于其沿横方向传播的非均匀性,精确地求解其电磁场和传播特性是不可能的,通常用平行板模型或微扰理论进行求解,如图2所示[2]。
图1 双环移相器示意图 图2 双环等效的平行板结构模型 根据平行板模型建立的特征方程有两个解:β+和β-,分别对应于剩余磁通量相对于传输方向的972009年第1期 空间电子技术S PAC E ELEC TRON I C TECHNOLO GY顺时针和反时针方向。
基于NMOS管的H桥铁氧体移相与开关驱动电路

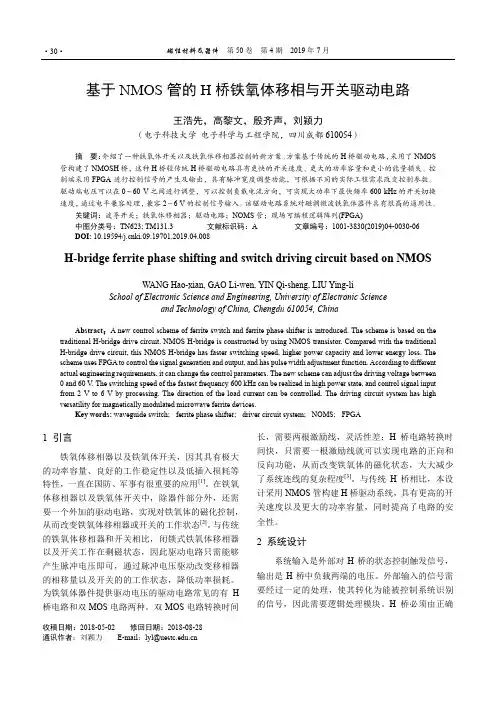

基于NMOS管的H桥铁氧体移相与开关驱动电路王浩先，高黎文，殷齐声，刘颖力（电子科技大学电子科学与工程学院，四川成都610054）摘要：介绍了一种铁氧体开关以及铁氧体移相器控制的新方案。
方案基于传统的H桥驱动电路，采用了NMOS 管构建了NMOSH桥，这种H桥较传统H桥驱动电路具有更快的开关速度、更大的功率容量和更小的能量损失。
控制端采用FPGA进行控制信号的产生及输出，具有脉冲宽度调整功能，可根据不同的实际工程需求改变控制参数。
驱动端电压可以在0～60 V之间进行调整，可以控制负载电流方向，可实现大功率下最快频率600 kHz的开关切换速度，通过电平兼容处理，兼容2～6 V的控制信号输入。
该驱动电路系统对磁调微波铁氧体器件具有很高的通用性。
关键词：波导开关；铁氧体移相器；驱动电路；NOMS管；现场可编程逻辑阵列(FPGA)中图分类号：TN623; TM131.3 文献标识码：A 文章编号：1001-3830(2019)04-0030-06 DOI: 10.19594/ki.09.19701.2019.04.008H-bridge ferrite phase shifting and switch driving circuit based on NMOS WANG Hao-xian, GAO Li-wen, YIN Qi-sheng, LIU Ying-liSchool of Electronic Science and Engineering, University of Electronic Scienceand Technology of China, Chengdu 610054, ChinaAbstract：A new control scheme of ferrite switch and ferrite phase shifter is introduced. The scheme is based on the traditional H-bridge drive circuit. NMOS H-bridge is constructed by using NMOS transistor. Compared with the traditional H-bridge drive circuit, this NMOS H-bridge has faster switching speed, higher power capacity and lower energy loss. The scheme uses FPGA to control the signal generation and output, and has pulse width adjustment function. According to different actual engineering requirements, it can change the control parameters. The new scheme can adjust the driving voltage between 0 and 60 V. The switching speed of the fastest frequency 600 kHz can be realized in high power state, and control signal input from 2 V to 6 V by processing. The direction of the load current can be controlled. The driving circuit system has high versatility for magnetically modulated microwave ferrite devices.Key words: waveguide switch; ferrite phase shifter; driver circuit system; NOMS; FPGA1 引言铁氧体移相器以及铁氧体开关，因其具有极大的功率容量、良好的工作稳定性以及低插入损耗等特性，一直在国防、军事有很重要的应用[1]。
第六章 微波铁氧体元件与非线性元件
6.1－2铁氧体材料的基本性质
(1)单电子的在均匀磁场H0中的自旋进动
当偏置磁场H0↑ 就有更多偶极子与H0排成一线一直增加到全
部偶极子排成一线为止，M达到上线此时材料达到饱和，用 Ms表示饱和磁化强度值从300到5000高斯。低于饱和的情况 在微波频率损耗很大。因此铁氧体通常工作在饱和状态下。
Ms与材料的温度T有关T↑， Ms↓，在一定温度下TC（居里温度） Ms为零。
arc tg
Ey Ex arc tg E ym Exm
显然，ө将是一个固定值，不会随时间而变，合成场E的端点轨迹将是一直 线，它随时间的变化实际上就只是随Ex、Ey大小的变化作相应升长或缩短
第六章 微波铁氧体元件与非线性元件 §6.1微波在铁氧体中的传播特性 (2)圆极化
Exm Eym E0
按 幅值是否相等与 x y 为不同的值，将电磁波分为电 磁波的极化分为直线极化、圆极化与椭圆极化。
第六章 微波铁氧体元件与非线性元件
§6.1微波在铁氧体中的传播特性
(1)、直线极化
x y
0,
任何瞬时的合成电场 波的直线极化
E Exm2 Eym2 cos(t kz )
6.1－2铁氧体材料的基本性质
(2)单电子的在恒定磁场H0与高频磁场H共同作用 中的自旋进动磁导率张量[]
只有高频磁场的横向分量Hx、Hy才对铁氧体的交变磁化强度有 贡献，而高频磁场的纵向分量Hz并不引起交变磁化强度。 而且，当高频磁场的频率ω=ω0=γ0H0时，就会出现铁磁共振 . 高频磁场H与H0垂直，处于xy平面内 必须条件：顺H0正方向看为右旋圆极化时才会产生铁磁谐振现 象.
e m0 P P m
一种铁氧体移相器控制系统的设计
通信 ， 接收上位机的波束控制信号 ， 并计算波控码 ， 产 生控制脉冲。驱动电路对前级信号进行放大 ， 为移相 器提供适 当的脉冲电流 ， 实现波束转换 ， 并给上位机反 馈 故 障检测信 号 。
１ 系统 设 计
本 文介 绍 的相 控 阵雷 达 包 含 了几 千 只移 相 器 单
路的构成 。
关键词 ： 铁 氧体移相器 ； 波控 ； 移相器驱动 电路
Ｄｅ ｓ ｉ ｇ ｎ ｏ ｆ Ｃｏ ｎｔ ｒ ｏ ｌ Ｓ ｙ ｓ ｔ ｅ ｍ ｆ ｏ ｒ Ｆｅ ｒ ｒ ｉ ｔ ｅ Ｐｈａ ｓ ｅ Ｓ ｈｉ ｆ ｔ ｅ ｒ
ＴＡＮＧ Ｎｉ ｎ ｇ ｓ ｈ ｅ ｎ ｇ
ｂ ｅ ｔ ｗ ｅ ｅ ｎ ｂ ｉ ｔ ｓ ｏ ｆ ｔ ｈ ｅ ｐ ｈ ａ ｓ ｅ ｓ ｈ ｉ ｔ ｆ ｅ ｒ ａ ｎ ｄ ｕ ｎ ｉ ｔ ｐ ｕ ｌ ｓ ｅ ｗｉ ｄ ｅ ａ ｒ ｅ ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｅ ｄ ｉ ｎ ｄ ｅ ｔ ａ ｉ ｌ ．Ａｎ ｄ ｆ ｉ ｎ ａ ｌ ｌ ｙ ｔ ｈ ｅ ｗ ｏ ｒ ｋ ｐ ｉｎ ｒ ｃ ｉ ｐ ｌ ｅ ｏ ｆ ｐ ｈ ａ ｓ ｅ ｓ ｈ ｉ ｔ ｆ ｅ ｒ ａ ｎ ｄ ｔ ｈ ｅ ｃ ｏ ｍｐ ｏ ｎ ｅ ｎ ｔ ｓ ｏ ｆ ｐ ｈ ａ ｓ ｅ ｓ ｈ ｉ ｔｅ ｆ ｒ ｄ ｉ ｒ ｖ ｅ ｒ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ａ ｒ ｅ ｄ ｅ ｍｏ ｎ ｓ ｔ ｒ ａ ｔ ｅ ｄ ． Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｆ ｅ ｒ ｒ ｉ ｔ ｅ ｐ ｈ ａ ｓ ｅ ｓ ｈ ｉ ｔ ｆ ｅ ｒ ；ｂ ｅ ａ ｍ— ｓ ｔ ｅ ｅ ｉ ｒ ｎ ｇ ；ｐ ｈ ａ ｓ ｅ ｓ ｈ ｉ ｔ ｆ ｅ ｒ ｄ ｒ ｉ ｖ ｅ ｒ ｃ ｉ ｒ ｃ ｕ ｉ ｔ
种铁 氧体 移 相 器 控 制 系统 的设 计
移相器的设计与测试电路原理移相器实验设计原理
电路原理综合实验报告移相器的设计与测试学生姓名： -----学生学号： -----院（系）： -----年级专业： ------指导教师： -----助理指导教师： -------摘要线性时不变网络在正弦信号激励下，其响应电压、电流是与激励信号同频率的正弦量，响应与频率的关系，即为频率特性。
它可用相量形式的网络函数来表示。
在电气工程与电子工程中，往往需要在某确定频率正弦激励信号作用下，获得有一定幅值、输出电压相对于输入电压的相位差在一定范围内连续可调的响应（输出）信号。
这可通过调节电路元件参数来实现，通常是采用RC移相网络来实现的。
关键词移相位，设计，测试。
目录摘要 (13)ABSTRACT (II)第1章方案设计与论证 (2)1.1 RC串联电路 (2)1.2 X型RC移相电路 (2)1.3方案比较 (2)第2章理论计算 (2)2.1工作原理 (2)2.2 电路参数设计 (2)第3章原理电路设计 (2)3.1 低端电路图设计（-45°-90°） (2)3.2 高端电路图设计（-90°-120°）3.3 高端电路图设计（-120°-150°） (2)3.4 高端电路图设计（150°～180°）3.5 整体电路图设计 (2)第4章设计仿真 (2)4.1 仿真软件使用 (2)4.2 电路仿真 (2)4.3 数据记录 (2)第5章实物测试 (2)5.1 仪器使用（电路板设计） (2)5.2 电路搭建（电路板制作） (2)5.3 数据记录（电路板安装） (2)第6章结果分析 (2)6.1 结论分析 (2)6.2 设计工作评估 (2)6.3 体会 (2)第1章方案设计与论证1.1 RC串联电路图1.1所示所示RC串联电路，设输入正弦信号，其相量，若电容C为一定值，则有，如果R从零至无穷大变化，相位从到变化。
图1.1 RC串联电路及其相量图另一种RC串联电路如图1.2所示。
第八章 微波铁氧体器件

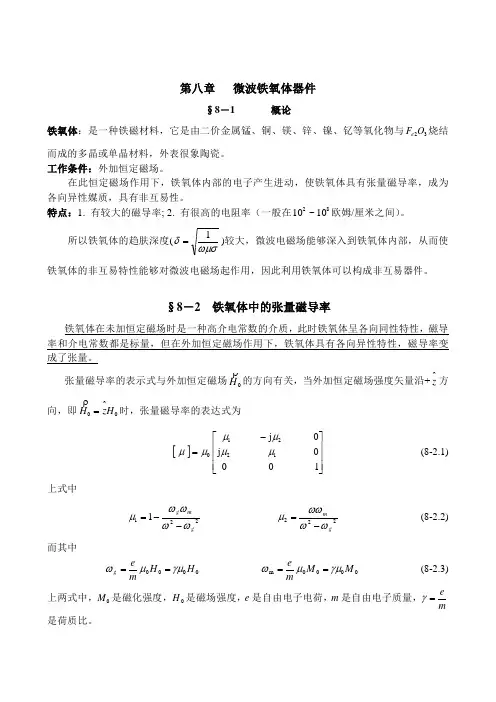

第八章 微波铁氧体器件§8－1 概论铁氧体：是一种铁磁材料，它是由二价金属锰、铜、镁、锌、镍、钇等氧化物与32O F e 烧结而成的多晶或单晶材料，外表很象陶瓷。
