220kV构架吊装方案最终版全解
220KV上部结构架构安装
辽宁大唐国际锦州热电厂工程

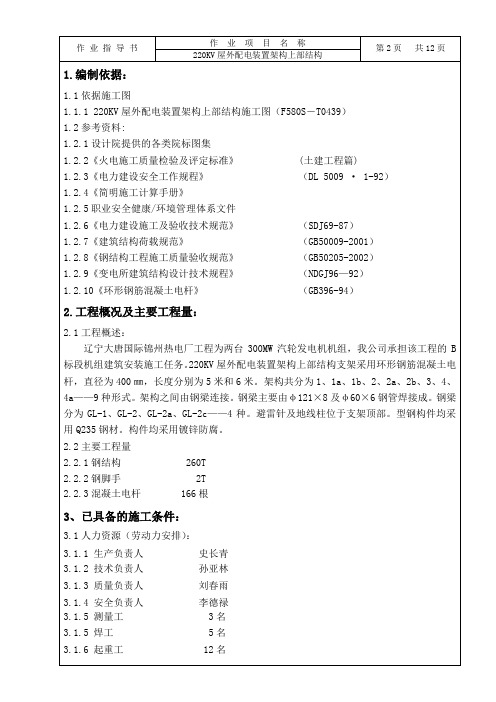

220KV屋外配电装置架构上部结构施工方案作业指导书
编制单位：东电三公司辽宁大唐国际锦州热电厂工程项目部批准：年月日
审核：年月日
编制：年月日
施工作业指导书审批表
220KV屋外配电装置架构上部结构施工方案作业指导书报审表
华联监表A-1 编号: NEPC-TJ-2008-39
注：本表由承包单位填报，建设单位1份、监理单位1份、承包单位2份，表头和申报的内容相符，施
工技术方案、措施、作业指导书不能同时出现在表头上，没有签字人的画斜杠。
220kV变电站构支架吊装施工技术措施
xx220kV变电站新建工程构支架吊装施工技术措施贵州诚通电力建筑安装有限公司2010年02月23日批准：审核：会签：工程管理部：体系审核部：安全管理部：项目负责人：编制：吴经周贵州诚通电力建筑安装有限公司2010年02月23日目录1、工程概况 (3)1.1编制依据 (3)1.2施工期限 (3)1.3工程概况 (3)1.4施工特点 (4)1.5工程量 (5)2施工组织机构图 (6)2.1施工组织机构图 (6)2．2工程主要人员管理职责 (6)3、施工任务布置 (8)3.1施工力量配置； (8)3.2施工任务划分 (9)3.3施工通信设置及联络方式 (9)4、施工方案 (9)4.1施工准备 (9)4.2施工工序安排 (12)4.3施工方法 (12)4.4地方协调组织管理 (18)5、施工技术措施 (18)5.1施工技术管理体系 (18)5.2施工技术规范标准 (19)5.3施工技术管理措施 (19)5.4施工资料管理 (19)6、机具设备及材料供应管理 (20)6.1施工机具设备供应及管理 (20)6.2材料供应及管理 (21)7、施工工期及进度安排 (22)7.1施工工期 (22)7.2计划管理及保证工期措施 (22)8、质量保证措施 (23)8.1质量管理组织机构 (23)8.2质量目标 (24)8.3质量管理标准 (24)8.4质量保证措施 (26)9、职业健康安全管理及安全保证措施 (28)9.1职业健康安全管理组织机构 (28)9.2职业健康安全管理目标 (29)9.3职业健康安全管理职责 (29)9.4辨识\风险评价及风险控制计划表 (30)10、环境保护及文明施工措施 (31)10.1环境管理方针、目标、指标 (31)10.2 文明施工 (32)附件1：危险源清单及控制措施计划表1、工程概况1.1编制依据本技术方案编制依据为：贵州电力设计研究院设计的本工程《220kV屋外配电装置构架及基础图》、《220kV屋外配电装置设备支架及基础施工图》；《110kV 屋外配电装置构架及基础图》、《110kV屋外配电装置设备支架及基础施工图》、《主变压器主变构架及基础施工图》，本工程施工组织设计，本册图纸施工技术联系单、设计修改通知书，施工作业指导书，相关分项工程验收规范以及国家现行的有关施工标准及规范。
220KV构柱及设备支架吊装施工方案
220KV屋外配电装置构柱、梁及设备支架吊装施工方案批准：日期：安全：日期：质保：日期：工程：日期：审核：日期：编制：日期：2004-8-14编制单位：黑龙江省火电一公司长春分公司项目编号：HDCR—622—版/次：1/1本方案从批准之日起执行220KV屋外配电装置构柱、梁及设备支架吊装施工方案一、工程概况本工程设计为220KV屋外配电装置。
220 KV屋外配电装置设有＃4主进线、母联、春二乙线、＃2起动备用变进线、春二甲线、避雷器及电压互感器、＃3主变进线。
本单位承担220 KV屋外配电装置的构柱、构梁及设备支架吊装的施工。
二、主要工程量本工程所承担的主要工程量见下表。
构件吊装一览表220KV变电所的吊装由土建承担。
起重人员必须有上岗证。
工期定于2004年10月1日开工，2004年10月30日结束。
四．吊装方法及工艺要求本次吊装采取流水作业的施工方法，即施工前准备工作——基础验收合格——道路、场地平整——构柱、构梁整体组装——采取吊装前安全措施——进行构柱、梁和设备支架吊装——拴临时拖拉绳、打木楔——用经纬仪找正——验收合格——二次浇灌。
施工小组在220KV屋外配电装置现场进行，组装由25T轮胎式起重吊配合。
要求施工严格按作业指导书和安装规定的要求进行。
五．质量保证措施：为确保安装的质量，工程处成立质量领导小组，负责对安装工作的组织和整个过程的质量控制，严格按图纸和达标的要求施工，发现问题及时解决，杜绝不合格产品，力争达到全优。
1、质量保证领导小组：组长：杨军明副组长：徐江滨组员：贤洪义李宏坤国建民2、质量目标：构柱、梁、设备支架安装严格按施工标准检验及评定标准中各项要求施工，优良率≥90%，该项目竣工验收一次合格率100%通过。
3、质量措施：1）每道工序施工完严格按验评标准检查，达到优质后方可进入下道工序施工。
2）在整体组装过程中，遇到不合适的螺丝孔，坚决杜绝使用电火焊扩、开孔。
应对此构件从新加工、钻孔。
220kV构架施工方案
目录第一章编制依据 2 第二章工程概况及工程量 32.1工程概况 3 第三章施工准备 33.1机具及工器具准备 33.2吊装人员配备 43.3技术准备 43.4组合准备 53.5吊具工器具及其它准备 6 第四章构架吊装74.1构架柱的吊装74.2梁的吊装7 第五章质量保证措施85.1工程质量技术控制措施85.2工程质量管理措施95.3主要工程质量标准及检验方法10 第六章安全文明施工及环境管理126.1施工危险点及控制措施126.2安全技术措施146.3文明施工及环境保护16第一章编制依据《建筑起重机械安全监督管理规定》中华人民共和国建设部令第166号《起重机械安全监察规定》质检总局令第92号《国家电网公司基建质量管理规定》国网(基建/2)112-2014）《国家电网公司输变电工程验收管理办法》（国网（基建/3）188-2014）《国家电网公司输变电工程优质工程评选管理办法》（国网（基建/3）182-2014）《国家电网公司输变电工程达标投产考核办法》（国家电网基建〔2011〕146号）《国网公司输变电工程标准工艺管理办法》（国网（基建/3）186-2014）《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》国网（基建/3）176-2014《输变电工程质量通病防治工作要求及技术措施》（基建质量[2010]19号）《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183-2008）《建筑机械使用安全技术规范》JGJ33-2001《建筑施工高处作业安全技术规范》JGJ80-2011《建筑施工安全检查标准》JGJ80-2011《施工现场临时用电安全技术规范（附条文说明）》JGJ46-2005《工程测量规范》GB50026-2007《钢结构工程施工质量验收规范》GB50205-2001《钢结构焊接规范》GB50661-2011《钢结构高强度螺栓连接技术规程》JGJ82-2011《钢结构加固技术规程》CECS77-1996《国家电网公司施工项目部标准化管理手册》（2014年版）《关于强化输变电工程施工过程质量控制数码采集与管理的工作要求》（基建质量〔2010〕322 号）《国家重大建设项目文件归档要求与档案整理规范》DA/T28-2002《建设工程文件归档整理规范》（GB/T50328-2001）第二章工程概况及工程量2.1工程概况220kV屋外配电装置区进出线构架3跨，220kV构架柱采用φ377×10钢管，分段处采用法兰连接，热镀锌防腐。
220kv管母吊装
绿洲220kV变电站220kV管形母线安装方案1.主要工程量1.1工程概况绿洲220kV变电站220kV户外配电装臵主母线采用悬吊式管母，北方向为出线，南侧为主变进线，采用双母线单分段联接方式。
220kV配电装臵纵向长度为228米，共17个间隔，本期17个间隔管母全部安装，每间隔间距为13米，相间距离3米。
管母用V型绝缘子悬挂吊于构架钢梁上。
单根管母长度为13m，两根管母焊接后共26米用于两个设备间隔，每26米装设一个伸缩金具，26m单根管母共采用3串双V型瓷瓶悬挂。
因设计管母设计余量有限，在焊接前需认真研究图纸，弄清管母如何排列、焊接。
管形母线规格为LDRE-Φ130，分为双母线单分段方式，按两母三相母线计，管母实际总长为1450m1.2 金具及母线（设计用量）：1.2主要工器具2．管母的开箱检查运抵现场的管母必须符合设计要求，并有产品合格证，管母表面平直光滑，不得有裂纹、损伤，壁厚应均匀，长度符合设计订货要求，最大弯曲度不应大于4mm/m。
管母到货后应进行检查，如超标应尽量校直，经校正后还无法使用，应退货返厂处理管母的材质必须符合设计要求，并有产品合格证，必要时应提供检验报告。
3．管母的焊接3.1焊接前的准备工作由于管母较长，为安装方便，焊接场地应尽量靠近管母悬吊的钢梁构架，减少二次搬运的工作量焊接的工作台应尽量平整，便于放臵、移动管母。
需在场地搭一防风小棚，在棚内进行焊接，避免风吹氩气影响焊接效果。
管母焊接采用钨极氩弧焊（TIG），由专门培训考试合格，持该特殊工种工作证的焊工施焊。
根据管母材质选用相应的焊丝,施工前应将焊接试样经表面及断口检验、拉力、X光探伤、焊接电流电阻试验合格后方可全面施工。
3.2焊口及焊接条件管母接头须用坡口机进行处理，处理后在管母焊接处加装衬管，然后进行对接拼装，对接处应避开静触头的安装.拼装时要注意衬管与管母不可大于0.5毫米，拼装后的管母臵于滚珠万向胶轮上，必须保证管母拼接平直。
绿洲220kV变电工程主变吊装方案
绿洲220kV变电工程主变吊装方案新疆天富热电股份有限公司目录一、工程概况…………………………………………………………………………………….二、编制依据原则………………………………………………………………………………..三、运输设备的选用……………………………………………………………………………四、编制依据原则及工程质量标准……………………………………………………………五、施工组织方案………………………………………………………………………………六、施工技术方案………………………………………………………………………………七、安全施工方案………………………………………………………………………………一工程概述现有南通晓星变压器股份有限公司SFZ10-240000/220、SFZ10-180000/220型号变压器各一台，需运输至新疆天富热电股份有限公司，考虑到电力大件运输的道路通过能力，以及保证大件在公路运输中有关数据必须在特定路线、桥、涵、路、洞的允许通过范围之内，确保设备的安全及运输任务的顺利完成，我公司对沿途路桥通行、车辆的配备等技术性方案严格审核，并结合以往经此路线运输大件设备的经验得以论证后，编制如下方案：编制依据原则运输路线运输技术、安保方案我公司秉承科学管理、精心操作，为顾客提供最佳的工程和服务质量，严格执行ISO9002质量体系要求，做好全面控制。
为圆满出色的完成该项任务，确保设备的完好无损，我公司在总结以往承运电力大件经验的基础上，特编制本运输方案和作业指导书，提交贵方审阅。
二、编制依据原则一、编制依据原则1、本次运输专用运输车辆的性能特点和技术手段及设备参数2、电力大件运输规范 DL/T1071—20073、道路大型物件运输管理办法交通部4、实用起重吊装手册上海科技出版社扬文渊主编5、电力建设安全工作规程 DL5009.1-92二、设备规格1、设备名称：SFZ10-240000/220、SFZ10-180000/220变压器2、数量：各1台3、变压器主体运输重量：173吨、146.8吨4、变压器主体运输尺寸（长×宽×高）：9790×3740×3170mm9700×3750×3460mm 编制：肖佳审核：戴世朋审批：范从和三、运输设备选用公路运输设备选用1、主变车辆的选用及详细参数在满足装载要求的情况下，选用合适的平板车型，该变压器计划配2纵列10轴线液压平板车，利用一台牵引车进行牵引。
220kV高压线下近距离结构盾构机吊装施工工艺研究
220kV高压线下近距离结构盾构机吊装施工工艺研究摘要：本文结合成都轨道交通19号线二期工程温家山路站～牧华路站盾构区间始发井高压线下近距离结构盾构机吊装的实际施工情况，通过对吊装施工工艺的比选、研究及施工过程监控量测，降低吊装施工的安全风险，确保盾构机顺利下井，同时极大降低了施工成本。
工艺研究及实施成果也可为后续在类似环境下盾构机吊装提供经验和参考。
关键词：220kV高压线、近距离结构、盾构机吊装1 引言随着城市化进程的不断加快，人们的出行需求也不断加大对城市轨道交通建设发展提供了良好契机。
盾构法施工进度快、质量高、安全环保等优点在城市轨道交通建设中已得到广泛地应用。
在实际的盾构法施工中，盾构机吊装时往往受架空线、地下管线、建（构）筑物等诸多因素的影响，给吊装作业造成较大安全隐患和施工成本。
本文结合成都地铁19号线温家山路站～牧华路站盾构区间施工，对220kV高压线下近距离结构盾构机吊装的施工工艺进行了比选和研究，优化盾构近距离盾构吊装方案即降低了安全隐患又极大降低了施工成本。
2 工程概况2.1吊装工艺实施背景温家山路站～牧华路站盾构区间左线始发井的吊装范围上空即有一条220KV 高压架空线，为双流区怡心湖片区的主要供电线路，与盾构井互相干涉。
设计方案是待高压线迁改完成后，进行盾构机下井吊装，因各种因素影响，高压线迁改时间比原计划又要延迟1年，影响盾构正常施工。
该始发井位于正线隧道与出入场线重叠段，在重叠段设左线盾构始发井。
出入场线结构位于负一层，盾构机始发位于负二层，并且未预留盾构平移条件，盾构吊装出入场线结构已建设成型。
为节约成本、提高进度，后期研究了220KV高压线下近距离结构盾构吊装方案。
2.2盾构吊装平台与高压线及出入场线的相对位置关系220kV高压线与盾构井23°平面相交，位于盾构井南偏东23°方向，高压线与盾构井东南角重叠，距地面高度26.5m。
温家山路站～牧华路站盾构区间正线隧道与出入场线重叠，重叠段设盾构始发井，出入场线结构位于负一层，始发井位于负二层，出入场线结构顶板埋深约6.6m。
千伏变电站构架吊装方案
构支架吊装工程特殊施工技术方案批准：________________审核：________________编制：________________二零一四年10月目录三、施工方案 (5)十二、应急预案 (13)构架吊装施工方案一、工程概况变电站西北面围墙外扩28.5米，变电站东北侧围墙外扩7米。
整站呈规则长方形布置。
扩建后变电站长宽分别为94X 71米，变电站围墙内占地面积为6674平方米。
110kV侧扩建出线间隔3个、分段间隔1个、母线间隔2个；改造出线间隔2个、主变进线间隔2个；预留出线间隔1个；完善扩建部分二次接线；拆除原有直流系统，本期更换一套220V直流电源，系统含4块20A充电模块，200Ah蓄电池；拆除现有1#、2#构架避雷针；新建1#、2#、5#、6#构架避雷针；完善站内道路及室外二次电缆沟。
二、施工准备基础混凝土浇筑完毕后，即进行场地回填平整、碾压，达到杆段组合和吊装的要求。
水泥杆段、钢梁、镀锌连接件已按计划陆续到场；吊装时对吊车经过的路面铺设碎石。
（一）、材料入场1、构支架进场时，应检查出场合格证、构架安装说明、螺栓清单等出场资料是否齐全，以及构件的防腐质量、碰伤及变形情况；钢梁的镀锌层不得有黄锈、锌瘤、毛刺及漏锌现场。
2、堆放时用道木垫起，构件不允许与地面直接接触，一面污染镀锌层，应按类别进行堆放，电杆堆放不得超过三层（二）、施工顺序施工顺序：基础复测—构件排杆—焊接—组装—构架组装的地面验收—构支架的吊装—构支架的调整、校正T构架固定一缆风绳的拆除。
（三）、基础复测1、基础标高复测：基础复测时基础标高用水平仪进行复测，基础标高取最高点数据，并做好记录。
2、基础混凝土浇筑完毕后，即进行场地回填平整、碾压，达到杆段组合和吊装的要求水泥杆段、钢梁、镀锌连接件已按计划陆续到场。
（四）、构件排杆、杆段组装1、杆段委外加工制作，运输到现场，堆放在规划位置，按照设计进行组合焊接。
2、构件运输、卸车排放时组装场地应平整、坚实，按照“构件平面排杆图”一次就近堆放，尽量减少场内二次倒运。
220KV电缆悬吊保护方案书
电力隧道工程220KV电缆悬吊保护方案一、工程概况1.1 工程概况本工程新建220KV电力隧道。
由于新建隧道在运行中的220KV 电缆走廊内，因此，需要对运行中的220KV电缆进行悬吊保护。
1.2 工程特点1. 电缆悬吊保护工作在电缆运行中进行，必须在电缆运行单位的现场监护指导下进行。
2. 在电缆悬吊保护作业前，必须检查悬吊钢架是否固定牢固，确保电缆不受新建隧道施工的影响。
二、施工安排1. 在新建电力隧道基坑两侧施工钢板桩。
2.安装悬吊钢架，采用吊机配合安装3. 拆除电缆坑盖板。
4. 采用人工挖除电缆坑的沙露出电缆，采用PE电缆保护管，逐根进行电缆保护。
5. 用麻绳将电缆绑扎后，将电缆原地用麻绳悬吊在钢架上。
6. 待电缆保护施工完成后再开挖管线位置以下土体。
三、施工方法3.1 电缆悬吊保护施工方法对露出的电缆用PE开边管包裹后，在原地位置采用茶仔棍或专用电缆钩轻轻撬起，采用600mm长扎带固定。
然后用麻绳绑扎后，固定在钢架上。
1-1 悬吊钢架3.2 麻绳悬吊的安装方法电缆悬吊保护采用麻绳作悬吊保护，其水平间距为3m，麻绳一端固定电缆，另一端固定在悬吊钢架上。
接头井位置悬吊水平间距为2米。
四、悬吊钢架承载力检算悬吊钢架抗弯强度须满足下式：M x表示绕x轴的弯矩、M y表示绕y轴的弯矩；γx、γy表示截面塑性发展系数，取值1.05；W nx表示对x轴的净截面抵抗矩、W ny 表示对y轴的净截面抵抗矩、f表示钢材的抗压强度，取值为215MP。
电缆每米自重为50×6=300Kg，悬吊钢架每米自重84.39Kg，荷载P=300×3×9.8+84.39×8×9.8=1.54×105N。
基坑宽度为6米，M y=P/2*6/2=1.54×105×3=4.62×105N·m。
W ny=0.0065。
=0+4.62×105/（1.05×0.0065）=68.1MP＜f=215MP。
220KV升压站钢结构吊装方案
一、概况焦作电厂上大压小异地扩建220千伏升压站吊装工程包括以下二大部分：设备支架吊装和架构吊装，采用镀锌钢结构杆。
架构与架构间距为13米。
人字柱CZ-1（ 10组）单重：1994.03kg；CZ-2(2组）单重：1919.03kg；端撑柱DZ-1(4组）单重：3046.2kg；柱顶标高15米。
钢横梁L-1(3架) 单重：1482,83kg；钢横梁L-2 (4架) 单重：1482.83kg;钢横梁L-3(3架）单重：1671.7 95kg;钢横梁L-3a(1架）单重：1759.6kg；钢横梁L-3b （1架）单重：1759.6kg。
避雷针B-1、B-2、B-3(计6个）单重760.43kg；地线柱D-1、D-2(计6个）单重264.13kg。
钢爬梯PT-1（8件）单重165.4kg、PT-2（11件）单重42.88kg。
设备支架：隔离开关支架4组（24根）单重：157kg;隔离开关支架11组（44根）单重：121.5kg；隔离开关支架7组（21根）单重;155.5kg；电流互感器1支架（21根）单重：452kg;电流互感器2支架（3根）单重：421kg；母线型电容式电压互感器支架1、出线型电容式电压互感器支架2（计10根）单重：192kg；避雷器支架（ 6根）单重：143kg;棒式支柱绝缘子支架（ 33根）单重：131kg；管母架构（16组）单重：1774kg;管母接地开关支架（4组）单重：1735kg。
二、编制依据(1)《国家电网公司电力建设安全工作规程》（国家电网科〔2011〕1738号）(2) 《国家电网公司基建质量管理规定》（国家电网基建〔2011〕1759号）(3) 《建筑施工手册》中国建筑工业出版社出版(4) 火力发电强制性条文（土建部分）(5) 220千伏配电装置设备支架图《FA03791S-T0403》、 220千伏配电装置架构图《FA03791S-T0402》(6) 《电力建设工程施工技术管理导则》国家电网工〔2003〕153号(7)《国家电网公司电力安全工作规程（变电部分）》国家电网安监〔2009〕664号(8)《国家电网公司输变电工程建设标准强制性条文实施管理规程》国家电网科〔2009〕642号(9)《国家电网公司输变电工程施工现场安全通病及防治措施（2010年版）》基建安全〔2010〕270号(11)国家电网公司关于印发《应急工作管理规定》的通知国家电网安监〔2012〕1821号（12）《变电站构、支架施工及验收规范》（国家行业标准）三、钢架构与设备支架安装原则架构与设备支架制作由常熟风范电力设备股份有限公司制作，用拖挂车经长途运输焦作电厂上大压小异地扩建电厂，进行整体组装，先吊装架构，再进行设备支架吊装的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章编制依据 (1)第二章工程概况及工程量 (2)2.1工程概况 (2)2.2工程量 (2)第三章施工进度 (3)第四章施工准备 (3)4.1机具及工器具准备 (3)4.2吊装人员配备 (4)4.3技术准备 (5)4.4组合准备 (6)4.5吊具工器具及其它准备 (7)第五章吊装计算 (8)5.1构架柱计算 (8)5.2梁吊装计算 (9)5.3吊车选择 (10)5.4缆风绳的计算 (11)5.5其他索具的要求. (12)第六章构架吊装 (13)6.1构架柱的吊装 (13)6.2梁的吊装 (14)6.3风绳的固定 (15)6.4二次灌浆 (15)第七章质量保证措施 (15)7.1工程质量技术控制措施 (15)7.2工程质量管理措施 (17)7.3主要工程质量标准及检验方法 (17)第八章安全文明施工及环境管理 (19)8.1施工危险点及控制措施 (19)8.2安全技术措施 (21)8.3文明施工及环境保护 (23)第一章编制依据《建筑起重机械安全监督管理规定》中华人民共和国建设部令第166号《起重机械安全监察规定》质检总局令第92号《国家电网公司基建质量管理规定》国网(基建/2)112-2014）《国家电网公司输变电工程验收管理办法》（国网（基建/3）188-2014）《国家电网公司输变电工程优质工程评选管理办法》（国网（基建/3）182-2014）《国家电网公司输变电工程达标投产考核办法》（国家电网基建〔2011〕146号）《国网公司输变电工程标准工艺管理办法》（国网（基建/3）186-2014）《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》国网（基建/3）176-2014《输变电工程质量通病防治工作要求及技术措施》（基建质量[2010]19号）《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183-2008）《建筑机械使用安全技术规范》JGJ33-2001《建筑施工高处作业安全技术规范》JGJ80-2011《建筑施工安全检查标准》JGJ80-2011《施工现场临时用电安全技术规范（附条文说明）》JGJ46-2005《工程测量规范》GB50026-2007《钢结构工程施工质量验收规范》GB50205-2001《钢结构焊接规范》GB50661-2011《钢结构高强度螺栓连接技术规程》JGJ82-2011《钢结构加固技术规程》CECS77-1996《国家电网公司施工项目部标准化管理手册》（2014年版）《关于强化输变电工程施工过程质量控制数码采集与管理的工作要求》（基建质量〔2010〕322 号）《国家重大建设项目文件归档要求与档案整理规范》DA/T28-2002《建设工程文件归档整理规范》（GB/T50328-2001）第二章工程概况及工程量2.1工程概况拟建巴南白马山220kV输变电工程位于重庆市巴南区鱼洞镇石建村坪上，变电站南侧紧临鱼石路。
变电站红线内用地7227.0平方米（10.84亩），红线外用地720.0平方米（1.08亩），站址总用地7947.0平方米（11.92亩）。
220kV屋外配电装置区进出线构架3跨，总长72m，220kV构架柱采用φ377×10钢管，分段处采用法兰连接，热镀锌防腐。
进线构架A型柱高14.0m，出线构架加其上的地线柱最高为21.0 m，构架避雷针长10.0m，总高31.0m。
构架横梁采用无缝钢管和角钢组成的三角形钢桁架梁，最大跨度24m。
构架基础上部为钢筋砼杯形基础，下部基础：为回填区采用钻孔灌注桩基础。
构架柱采用焊接钢管组成的人字柱，构架横梁采用无缝钢管和角钢组成的三角形钢桁架梁构，梁柱分段处采用法兰螺栓连接，均在工厂加工运至现场组装。
2.2工程量构架清单第三章施工进度1、组装日期：2015年03月05日～2014年03月12日2、吊装日期：2014年03月13日～2014年03月15日第四章施工准备4.1机具及工器具准备整体吊装工器具汇总表4.2吊装人员配备4.2.1根据工程实际情况，配备人员如下表：以上各工种人员必须能够胜任本工种的工作，技术过硬、责任心强，特殊工种（如电工、焊工等），必须经专业培训合格后持证上岗。
特殊工种作业人员名单其他特殊工种人员以当天施工资料为准4.2.2管理人员分工工作负责人（何少云）负责人员、机械的协调管理，全面实现工期、安全、质量目标；项目部技术专责（代国权）协助工作负责人实施施工现场协调，解决现场技术问题。
项目部质检员负责进场材料的验收与向监理的报验工作（专职质检员：任帆）。
项目部专职安全员（陈国亮）负责现场安全、文明施工的管理与监督。
项目部材料员负责收料与清点数量（材料员：孔熹）。
项目部综合加工班负责卸车与现场倒运（队长：何永文）。
构件散材由制造厂家负责运到工地并配合施工人员组装，解决组装过程中出现的构件质量问题。
4.3技术准备4.3.1图纸会检组织项目部与施工队的技术、质检人员认真熟悉图纸，核对拼装节点、根开、杆件尺寸与安装标高是否准确。
4.3.2技术交底针对组装与吊装两个不同阶段进行两次技术交底，交底内容包括操作要点、技术数据、质量要求、安全措施、资料要求等，全体施工人员都要参加交底并签名，形成书面交底记录。
4.4组合准备4.4.1 构架组合组合顺序为：场地平整夯实→按吊装方案确定杆段的位置→选择杆型→铺设道木（或砂袋、条石）→支点调平→杆段就位→校正杆中心线→螺栓连接→全杆校正中心线→按三角杆或A型杆拼装。
组合时要严格控制柱根开、柱长度、柱顶板螺孔尺寸、钢梁根开、钢梁长度、对角线、钢梁起拱高度、钢梁螺孔尺寸，牛腿标高等尺寸，进行多次反复检查，复核，要尽量达到零误差，准确无误后进行吊装。
构架柱的根开严格按设计尺寸，柱中上段有钢管横撑，变形不大，但柱下段由于没有支撑，变形较大.所以在柱脚部分点上一根架管，以克服柱下段变形.在吊装前再将这根架管割去.钢梁在组装时，每一杆件都按图组装，先要控制好梁端螺栓中心线尺寸，根据实际情况加工一槽钢，槽钢应水平，以用于控制梁底面平整度，再根据梁头螺栓孔距离焊4根圆钢。
将螺栓孔卡在槽钢上，再将梁头固定槽钢上，这样就固定了梁端，然后再组装中段的杆件。
在组装过程中应注意进出线钢梁杆件虽然对称，但是挂线环有单环和双环之分，不能混淆.由于钢梁较长，所以设计为分段起拱.在控制起拱高度时，每段应严格按设计起拱尺寸控,即在每个起拱点处打入一根Ф12的圆钢，把起拱点的标高划在圆钢上，起拱杆件就照划在圆钢上的标高搁置，这样就能较好的控制好各段的起拱高度。
在整个组合过程中，采用同一把钢尺.焊钳、测量、复核等均用这把钢尺进行下料、检查.保证了各种尺寸的统一和准确。
4.4.2 吊装前准备工作清理杯口内泥土→凿毛杯壁→分中弹线→准备柱靴模板→抄平杯底→杯底垫砂浆或细石砼→复核杯底高程。
分中后检查有无位移，并弹出边线。
杆段的弹线、分中、编号：柱应双向分中和分边，满足吊装时经纬仪校正需要，柱脚中心线与杯基中心线应相吻合。
构件柱脚编号与杯口编号相对应。
钢梁上也要划出轴线方向,以控制钢梁的方向。
4.5吊具工器具及其它准备4.5.1吊具工器具检测起重设备在公司合格供方中选用，起重机进场时严格进行入场检验，并提供年检报告等相关资料。
绑扎构件的吊索严格按计算规格采购,帮扎方法应准确牢固,所有起重机工具应定期检查，指挥人员应使用统一的指挥信号,信号鲜明、准确.起重机驾驶人员应听从指挥.安全带在使用前应进行检查,并定期(每半年或一年)进行净负荷实验,实验载荷为225kg,实验时间为5min，实验后检查有无变形和破裂现象,并将实验时间和日期记录在实验过的安全带。
吊装所用的钢丝绳、卡环、手扳葫芦等工器具在使用前应认真检查，确认完好后方能使用。
尼龙吊带在使用前需进行负荷实验，达到设计抗拉强度后，才能在现场使用。
4.5.2其它准备起重机的行驶道路必须平整坚实。
地下基坑和人工回填层要进行处理,必要时须设道木或基箱,起重机不得停置在斜坡上工作.从事高空作业的人员,经医生检查身体合格者才能从事高空作业.患病和饮过酒的人员均不得参加高空作业。
准备好高空作业必须穿的软底鞋。
吊装人员在进行高空作业,所带的工具,如扳手、夹头、手锤和螺栓等小工具应放在工具袋内,并拴好安全带,更重的工具应将安全绳栓在牢固的物件上,不能随意乱放,以防从空中坠落造成事故.第五章吊装计算5.1构架柱计算以220kV构架（GZ-1）+（DZ-1）+（PT-1）+（BLZ-1）为计算对象(带接地柱三角杆、避雷针)，总重量约为：4.7T。
5.1.1 吊点计算Q= 4700Kg全长为 31.00米（含地线柱、避雷针）,绑扎点如图：吊点设在底部上来 14.00米位置。
起吊时的受力情况可简化为如下计算图形：设吊车受力为F，杆件重量为G，根据力矩平衡原理，则：Fmin=G×14.00/15.40=4275千克力Fmax=G=4700千克力5.1.2 吊绳计算GZ-1A型构架柱采用双绳,双扣,两点绑扎,每股受力的吊索夹角为86.56°.则每股钢绳受力为:F=Qmax/(2×COS3.44°)=4700/(2×COS3.44°)=2.350T=23.50kN换算系数a=0.82,取安全系数K=8，所需钢丝绳破断拉力总和Fgmin=23.50/0.82×8=229.27kN选用6×37、D=24mm、公称抗拉强度为1550N/mm的钢丝绳,选用钢丝绳最小破断拉力Fgmin=326.50kN229.27kN小于326.5kN，符合要求GZ-1A型构架柱采用相同吊绳,双扣,同位置两点绑扎,因重量小于Z—2，满足安全要求。
5.1.3 卡环要求钢丝绳每根受力23.50kN,卡环选用4.5号卡环，其安全荷重44.1kN,大于23.50kN。
符合要求5.2梁吊装计算以220kV户外配电装置出线构架钢梁（220GL-3）为计算对象。
5.2.1 吊绳计算Q=6.6T采用四点绑扎,设吊点的最大夹角90°,钢丝绳与梁的夹角为45°，每股钢丝绳的拉力为:F=Q/(4×COS45°)=6.6/(4×COS45°)=2.333T=23.33kN所需钢丝绳破断拉力总和Fgmin=23.33/0.82×8=227.688kN选用6×37，D=24mm，公称抗拉强度为1550/mm的钢丝绳，选用钢丝绳最小破断拉力Fgmin=295.0kN227.688kN小于295.0kN符合要求5.2.2 卡环要求钢丝绳每根受力24.1kN,卡环选用3.5号卡环.其安全荷重为34.3kN,大于24.1kN.符合要求5.3吊车选择根据现场实际情况，由于220kV珞走南北线#10~#11塔横跨巴南白马山220kV 变电站，经现场测量导线下端悬高15米，经过220kV开关场上空。
