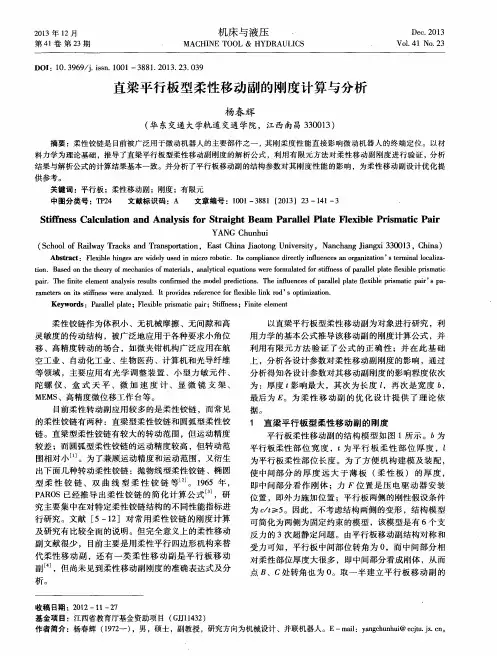

直梁平行板型柔性移动副的刚度计算与分析
杨春辉
（华东交通大学轨道交通学院，江西南昌３３００１３）
摘要：柔性铰链是目前被广泛用于微动机器人的主要部件之一，其刚柔度性能直接影响微动机器人的终端定位。以材
料力学为理论基础，推导了直梁平行板型柔性移动副刚度的解析公式，利用有限元方法对柔性移动副刚度进行验证，分析 结果与解析公式的计算结果基本一致。并分析了平行板移动副的结构参数对其刚度性能的影响，为柔性移动副设计优化提
供参考。
关键词：平行板；柔性移动副；刚度；有限元 中图分类号：ＴＰ２４ 文献标识码：Ａ 文章编号：１００１—３８８１【２０１３）２３—１４１—３
Ｓｔｉｆｎｅｓｓ Ｃａｌｃｕｌａｔｉｏｎ ａｎｄ Ａｎａｌｙｓｉｓ ｆｏｒ Ｓｔｒａｉｇｈｔ Ｂｅａｍ Ｐａｒａｌｌｅｌ Ｐｌａｔｅ Ｆｌｅｘｉｂｌｅ Ｐｒｉｓｍａｔｉｃ Ｐａｉｒ
ＹＡＮＧ Ｃｈｕｎｈｕｉ
（Ｓｃｈｏｏｌ ｏｆ Ｒａｉｌｗａｙ Ｔｒａｃｋｓ ａｎｄ Ｔｒａｎｓｐｏｒｔａｔｉｏｎ，Ｅａｓｔ Ｃｈｉｎａ Ｊｉａｏｔｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｎａｎｃｈａｎｇ Ｊｉａｎｇｘｉ ３３００１３，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｆｌｅｘｉｂｌｅ ｈｉｎｇｅｓ ａｒｅ ｗｉｄｅｌｙ ｕｓｅｄ ｉｎ ｍｉｃｒｏ ｒｏｂｏｔｉｃ．Ｉｔｓ ｃｏｍｐｌｉａｎｃｅ ｄｉｒｅｃｔｌｙ ｉｎｆｌｕｅｎｃｅｓ ａｎ ｏｒｇａｎｉｚａｔｉｏｎ’Ｓ ｔｅｒｍｉｎａｌ ｌｏｃａｌｉｚａ— ｔｉｏｎ．Ｂａｓｅｄ ｏｎ ｔｈｅ ｔｈｅｏｒｙ ｏｆ ｍｅｃｈａｎｉｃｓ ｏｆ ｍａｔｅｒｉａｌｓ，ａｎａｌｙｔｉｃａｌ ｅｑｕａｔｉｏｎｓ ｗｅｒｅ ｆｏｒｍｕｌａｔｅｄ ｆｏｒ ｓｔｉｆｎｅｓｓ ｏｆ ｐａｒａｌｌｅｌ ｐｌａｔｅ ｆｌｅｘｉｂｌｅ ｐｒｉｓｍａｔｉｃ
针对柔性铰链式扭矩加载器的设计与制造研究
ＳＹＳ ＭＡＮＡＧＥＭＥＮＴ 系统管理
针对柔性铰链武扭矩加载器的设计与制造研究
摘要：扭矩测量在科研与生产中占据了非常重要的位置，采用正确的设计理念对扭矩加载 器的设计具有关键的影响。本文提出了一种柔性铰链扭矩加载器的设计方案，该柔性铰链扭矩 加载器的只需加载一个力就能够加载纯扭矩，具有结构紧凑，刚度较高的优点。 关键词：扭矩传感器；扭矩加载器；柔性铰链
一、扭矩加载器的设计方法
扭矩加载器的设计的关键是如何将一个不包含其他外力的 扭矩施加在承载物上，如何将扭矩加载器中由于摩擦所造成的
扭矩损失降低到一个最低的限度是扭矩加载器的设计的难点。 针对扭矩加载器中摩擦造成的扭矩损失，本文认为可以采用柔
性铰链装置代替传统的扭矩加载器的运动副来解决。
本文提出的扭矩加载器的设计思想是对扭矩加载器加
载单一的负荷，将其转换为一对力偶，从而实现添加纯扭矩
的目的。南于当多个载荷同时添加的时候，非常容易产生载
荷产生的不一致，很难实现精确的同步加载。而加载单一的 载荷则能够有效避免多个载荷加载时候的难题，并且可以保
证扭矩加载器整体上的架构紧凑性，是载荷转换的效率达到 最高。在设计扭矩加载器的过程中，本文提出了两种机构行
使。这两种扭矩加载机构都可以加载单一的载荷，如图１所 示。第一种扭矩加载器结构比较紧凑，转换效率比较高，但
整体的刚性并不好。而第二种扭矩加载器整体刚性较好，但
结构不如第一种紧凑。综合考虑以上两种设计模型，本文提
出下如图２所示的扭矩加载器。
一啊
图１扭矩加载器初始设计结构图
图２扭矩加载器
二、柔性铰链类型的工作原理
扭矩加载器产生的扭矩如何准确的加载到承载位置是本
文设计的难点。为了解决这一问题需要对机构副件的摩擦力
与变化特征进行详细的分析。柔性铰链是利用受力之后的弹
性变形来进行微小的运动。 柔性铰链类型的选择有多种，常见的形式是围绕一个轴
的弹性弯曲，这种弯曲是可以恢复的。根据单轴柔性铰链的

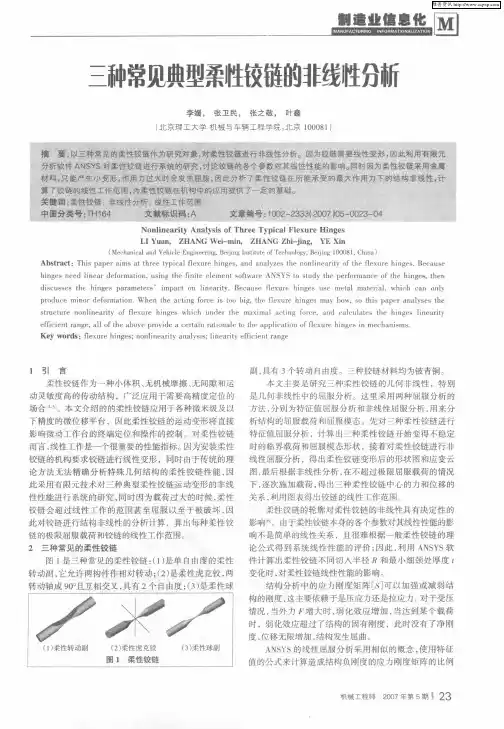

三种常见典型柔性铰链的非线性分析
维普资讯 同 Ｌ
．．．．．一 ■遗业位息化
因子。
（［Ｋ Ｊ＋Ａ［Ｓ］）｛ ｝－０
［Ｋ］：刚度矩阵；［Ｓ］：应力刚度矩阵；｛ ｝：位移特征矢
量；Ａ：特征值。
利用上面的公式可以求出结构的分叉点，具有分叉
屈曲的结构在达到屈曲载荷之前，其位移变形曲线表现
出线性关系，达到屈曲载荷后，曲线将跟随另外的路径。
本文就是根据以上的理论，先算出三种柔性铰链的
屈曲载荷。使用的这三种柔性铰链的直径均为￣ｂ５ｍｍ，通
过计算不同的切人半径尺和最小细颈处厚度ｔ变化，选
择出一组比较好的数据进行分析。因此改变三种柔性铰
链的几何参数尺和ｔ，得到多组数据，通过对下表的分析，
可以看出在切人半径尺不变的情况下，随着最小厚度ｔ
的增加，极限载荷变大；当最小厚度ｔ不变时，随着尺的
增加，极限载荷减小。极限载荷越大，承载能力越大。
柔性转动副、柔性虎克铰、柔性球副的极限载荷表／ｍｍ
５ ｌＯ ｌ５ ２０ ２５ Ｏ．１ ８３．１５３ ４３．６６９ ３０．３４ｌ ２３．６４６ ２０．１４９
Ｏ＿２ ３３２．５６ ｌ８４．４６ ｌ３２．５ｌ ｌ０５．７３ ８９．２９９
Ｏ．３ ７４８．１ｌ ４３３＿３８ ３ｌ８．６ｌ ２５８．４７ ２２０．８７ Ｏ．４ ｌ３２１．８ ７９４．１４ ５９６．４ ４９０．２４ ４２２．６６
５ ｌＯ ｌ５ ２０ ２５
Ｏ．１ ２．２９４ ０．８７７８３ ０．５０８３６ ０．４８０４４ Ｏ．３Ｏ４８
Ｏ．２ ７．０７ｌ４ ４．５０５６ ３．７９９ｌ ２．９４５３ ２．６４６６
Ｏ．３ ２３．７２ｌ ｌ６．１２８ ｌ３．１３４ １０．９３ｌ ９．７９８９
Ｏ．４ ５９．９２２ ４３．５５ｌ ３３．５ｌ７ ２８．３９６ ２５．５６７
５ ｌＯ ｌ５ ２０ ２５ Ｏ．１ ５．８５６９ ３．１６４７ １．３ｌ５ １．２９６ １．２６９ｌ
Ｏ－２ ５１．３９４ ４．６３９９ ３．５５３６ ３．３５７８ ２．４１９４
具有提升功能的新型柔性铰链设计
第!"卷第#期$%&#年#月哈’尔’滨’工’程’大’学’学’报()*+,-.)/0-+12,3,42,55+2,46,275+829:;).*4<$%&#
具有提升功能的新型柔性铰链设计
邱丽芳!陈明坤!冷迎春!王晶琳
!北京科技大学机械工程学院"北京&%%%#!$
摘’要!针对目前具有提升功能的柔性铰链设计较少的情况!设计了一种新型提升平板折展柔性铰链&9E5.2/92,4
.-K2,-5K5+45,9D)2,9!ONO3(’!给出了其三维结构!采用伪刚体模型法推导了该提升铰链的拉伸等效刚度计算公式"
通过对设计实例进行有限元仿真分析!并与应用公式计算得到的拉伸等效刚度理论值进行对比!得到拉伸刚度的
理论值与仿真值基本一致!误差在?k以内!验证了拉伸等效刚度计算公式的正确性"最后!通过"组不同结构参
数设计实例的理论计算和仿真分析!进一步验证了该拉伸等效刚度计算公式的有效性"
关键词!提升功能$柔性铰链$拉伸等效刚度$结构设计$仿真分析$平板折展机构
()*%&%B&&""%CDE5*<$%&F%&%G?
网络出版地址!E99A%CCHHH

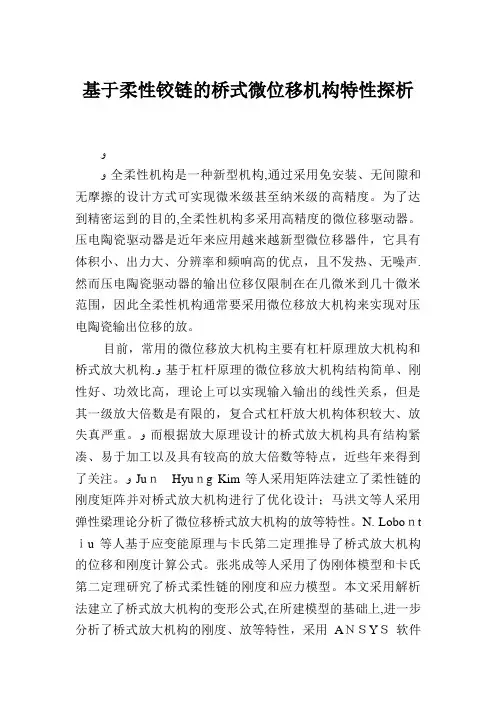

基于柔性铰链的桥式微位移机构特性探析
基于柔性铰链的桥式微位移机构特性探析
ﻭ
ﻭ 全柔性机构是一种新型机构,通过采用免安装、无间隙和无摩擦的设计方式可实现微米级甚至纳米级的高精度。为了达到精密运到的目的,全柔性机构多采用高精度的微位移驱动器。压电陶瓷驱动器是近年来应用越来越新型微位移器件，它具有体积小、出力大、分辨率和频响高的优点，且不发热、无噪声.然而压电陶瓷驱动器的输出位移仅限制在在几微米到几十微米范围，因此全柔性机构通常要采用微位移放大机构来实现对压电陶瓷输出位移的放。
目前，常用的微位移放大机构主要有杠杆原理放大机构和桥式放大机构.ﻭ 基于杠杆原理的微位移放大机构结构简单、刚性好、功效比高，理论上可以实现输入输出的线性关系，但是其一级放大倍数是有限的，复合式杠杆放大机构体积较大、放失真严重。ﻭ 而根据放大原理设计的桥式放大机构具有结构紧凑、易于加工以及具有较高的放大倍数等特点，近些年来得到了关注。ﻭ Juｎ Hyuｎg Kim等人采用矩阵法建立了柔性链的刚度矩阵并对桥式放大机构进行了优化设计；马洪文等人采用弹性梁理论分析了微位移桥式放大机构的放等特性。N. Loboｎtｉu等人基于应变能原理与卡氏第二定理推导了桥式放大机构的位移和刚度计算公式。张兆成等人采用了伪刚体模型和卡氏第二定理研究了桥式柔性链的刚度和应力模型。本文采用解析法建立了桥式放大机构的变形公式,在所建模型的基础上,进一步分析了桥式放大机构的刚度、放等特性，采用AＮＳYＳ 软件进行仿真,并设计了相关的验证实验。
1 桥式放大机构数学模型
柔性桥式微位移放大机构是在一块金属材料上采用线切割技术整体加工而成。为了保证良好的导向性能，桥式微位移放大机构通常设计成全对称结构，并要求其在运动方向上具有良好的灵敏度，同时在整体上还应具备一定的刚度。桥式微位移放大机构采用全对称设计,其由4 个柔性支链组成,因此对桥式微位移放大机构特性的分析可以简化为对其柔性支链的特性分析，柔性支链的数学模型。ﻭ 为便于分析，作如下假设:ﻭ 1)除柔性链外，柔性机构的其他部分均为刚体;ﻭ 2）材料为均匀的各向材料；
单边直圆型柔性铰链位移精度的有限元分析
第３期
２０１１年３月 组合机床与自动化加工技术 Ｍｏｄｕｌａｒ Ｍａｃｈｉｎｅ Ｔｏｏｌ＆Ａｕｔｏｍａｔｉｃ Ｍａｎｕｆａｃｔｕｒｉｎｇ Ｔｅｃｈｎｉｑｕｅ Ｎ０．３
Ｍａｒ．２０１１
文章编号：ｔＯ０１—２２６５（２０１１）０２—００３３—０３

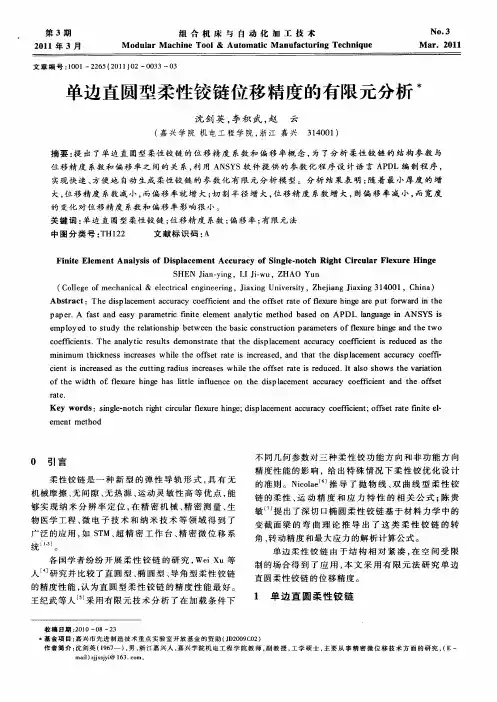

单边直圆型柔性铰链位移精度的有限元分析
