二次张拉低回缩钢绞线竖向预应力锚固系统(1)
二次张拉低回缩钢绞线竖向预应力锚固系统施工,验收技术规范
2.1 混凝土及钢筋 ................................................................................................................................. 6 2.2 锚具系统......................................................................................................................................... 6 2.3 管道................................................................................................................................................. 7
二次张拉低回缩钢绞线竖向预应力锚固 系统施工、验收操作规则（暂定）
广东省公路建设有限公司南环段分公司
2009 年 4 月
二次张拉低回缩钢绞线竖向预应力锚固系统施工、验收操作规则（暂定）
前言
传统设计中箱梁腹板竖向预应力筋采用精扎螺纹钢存在预应力损失 大、永存应力低、易断裂、压浆质量不好等缺陷。为克服上述不足，由广 东省公路建设有限公司与湖南大学共同向广东省交通厅申报了“二次张拉 钢绞线技术应用于箱梁腹板竖向预应力的标准化研究”课题，并将课题组 开发出的“二次张拉低回缩钢绞线竖向预应力锚固系统”应用于广东省公 路建设有限公司南环段分公司所属的项目上。根据课题组的中间成果，广 东省公路建设有限公司南环段分公司组织编制了“二次张拉低回缩钢绞线 竖向预应力锚固系统施工、验收操作规则”，用以指导二次张拉钢绞线技 术在本项目的应用。希各施工单位在实践中注意积累资料、总结经验，并 将发现的问题及时转告南环段分公司，以便及时修改本操作规则不足之 处。
二次张拉预应力钢绞线锚具在桥梁施工中的张拉工艺及预应力损失分析
二次张拉预应力钢绞线锚具在桥梁施工中的张拉工艺及预应力损失分析本文主要分析了二次张拉预应力钢绞线锚具的一般性的施工要点和施工工艺，同时，分析了二次张拉预应力钢绞线锚具在桥梁施工中预应力损失的一些特点和原因，并提出了当下的新工艺，以期能够为我国桥梁的预应力施工提供参考。
标签：二次张拉;钢绞线;预应力箱梁桥一、前言随着我国桥梁预应力施工技术的进步，二次张拉预应力钢绞线锚具使用的范围越来越广，因此，为了提高二次张拉预应力钢绞线锚具的施工效果，必须要明确预应力损失的存在，并分析其原因，以降低损失量。
二、混凝土结构预应力张拉工艺1、先张法张拉程序及工艺先张法是在底模整理后，在台座上进行张拉己经加工好的预应力筋。
先张法通常采用一端张拉，另一端固定，即另一端在张拉前要设置好固定装置。
但也有采用两端张拉的方法。
对于钢丝和钢绞线，其张拉程序：0→初始应力→1.05（持荷2min）→0.9→（锚固）。
为张拉时控制应力。
2、后张法张拉程序及工艺后张法张拉时构件的混凝土强度不应低于设计规定。
施加预应力一般多从两端进行张拉。
但是，从现场条件和施工方法方面考虑，也有采用单侧张拉的。
对于张拉方式的采用，事先都应有明确的计划、准备，以便逐步实施。
普通松弛力筋：0→初始应力→1.03（锚固）;低松弛力筋：0→初始应力→（持荷2min锚固）;其他锚具：0→初始应力→1.05（持荷2min）→（锚固）。
3、关于超张拉在以往的施工中，不论是规范要求，还是工程设计、施工操作，都采用超张拉施工工艺，其目的是克服钢绞线松弛的应力损失，而在现在的预应力工程中，普遍采用了低松弛钢绞线，应力松弛损失大大减少，加之现在的锚固系统多采用夹片自锚式锚具，如果继续超张拉（1.O5），张拉应力就很难再回到原值。
三、二次张拉预应力钢绞线锚具竖向预应力损失影响因素分析1、管道摩擦预应力筋与管道壁间的摩擦分为管道曲率影响损失和管道偏差损失两部分组成，而竖向预应力力筋采用直线形式布置，摩擦引起的损失通常比较小，在试验中，预应力长度在1～2m之间，因摩擦造成的预应力损失只有0.25～0.97kN，在测试中由于千斤顶油压表精度不够，无法测量。
二次张拉低回缩钢绞线竖向预应力锚固系统(1)
二次张拉低回缩钢绞线竖向预应力锚固系统施工、验收要点二次张拉钢绞线技术应用于箱梁腹板竖向预应力的标准化研究课题组二○○九年八月二日图1-02固定端安装进浆聚乙烯半硬管图1-03二次张拉竖向预应力安装示意图图1-03二次张拉竖向预应力安装示意图中心线与盒体四周对称二次张拉低回缩钢绞线竖向预应力锚固系统施工、验收要点二次张拉低回缩钢绞线竖向预应力锚固系统是一种新型的预应力筋锚固体系，它不同于传统的精轧螺纹钢筋YGM锚固体系，也不同于夹片式钢绞线锚固体系，具有其自身的特点，在施工、验收中应掌握如下要点，才能确保发挥这一新型锚固体系的优势，从而确保竖向预应力（含中短预应力束）永存应力稳定可靠，孔道压浆密实饱满，提升桥梁的安全性能。
一、预应力筋制作、安装1、正确安装P锚挤压套和弹簧在钢绞线上的位置，确保弹簧总长度的90%以上在挤压套内。
2、P锚挤压安装油压应大于或等于25Mpa（当使用YJ40挤压机时，应大于或等于30Mpa）。
3、每500套P锚应抽样3套在现场按施工同一工艺挤压，用标定合格千斤顶做拉断试验，钢绞线拉断，钢绞线与挤压套应无滑动、滑脱现象。
4、每一根钢绞线挤压安装P锚时，都应有原始记录。
5、安装固定端应注意安装压板。
（如图1－01）6、安装进浆钢管与塑料管连接部位应用铁丝或管卡固定（如图1-01）7．固定端波纹管口应用水泥砂浆（或环氧砂浆或海棉）堵严实，防止进浆。
8、张拉端槽口穴模与垫板应用螺栓联接，穴模底板与垫板之间应无间隙。
（如图1－03）图1-01 固定端安装示意图图2-01第一次张拉示意图9、检查张拉端槽口穴模固定螺栓孔是否对称（图1－04），如发现不对称情况应坚决返工。
10、安装张拉端槽口穴模时，穴模底板应与桥面基本平行。
11、进浆塑料管宜采用聚乙烯钢丝管或聚乙烯半硬管（图1－01；图1－02）。
12、浇筑混凝土后，混凝土终凝2～5小时内拆除张控端槽口穴模。
13．张拉端槽口拆模后，应及时采取防护措施，防止混凝土以及杂物进入槽口内。
桥梁短预应力钢绞线预应力损失的补救措施及补救办法

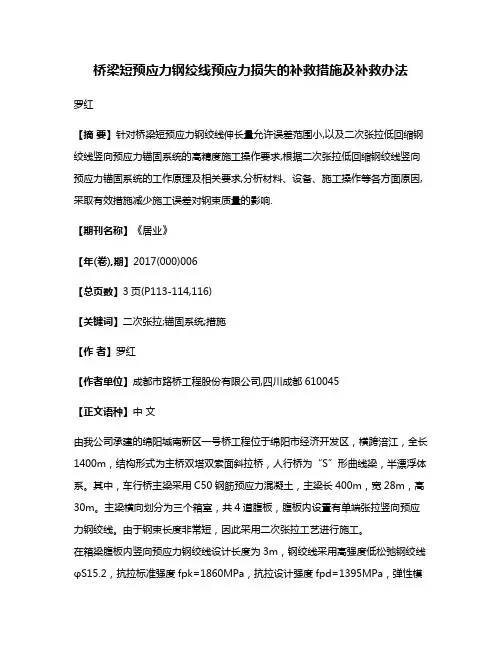

桥梁短预应力钢绞线预应力损失的补救措施及补救办法罗红【摘要】针对桥梁短预应力钢绞线伸长量允许误差范围小,以及二次张拉低回缩钢绞线竖向预应力锚固系统的高精度施工操作要求,根据二次张拉低回缩钢绞线竖向预应力锚固系统的工作原理及相关要求,分析材料、设备、施工操作等各方面原因,采取有效措施减少施工误差对钢束质量的影响.【期刊名称】《居业》【年(卷),期】2017(000)006【总页数】3页(P113-114,116)【关键词】二次张拉;锚固系统;措施【作者】罗红【作者单位】成都市路桥工程股份有限公司,四川成都610045【正文语种】中文由我公司承建的绵阳城南新区一号桥工程位于绵阳市经济开发区，横跨涪江，全长1400m，结构形式为主桥双塔双索面斜拉桥，人行桥为“S”形曲线梁，半漂浮体系。
其中，车行桥主梁采用C50钢筋预应力混凝土，主梁长400m，宽28m，高30m。
主梁横向划分为三个箱室，共4道腹板，腹板内设置有单端张拉竖向预应力钢绞线。
由于钢束长度非常短，因此采用二次张拉工艺进行施工。
在箱梁腹板内竖向预应力钢绞线设计长度为3m，钢绞线采用高强度低松弛钢绞线φS15.2，抗拉标准强度fpk=1860MPa，抗拉设计强度fpd=1395MPa，弹性模量Ep=1.95×105MPa，断面面积APv=139mm2。
设计采用单端张拉，固定端采用P型锚具系统，张拉端采用夹片式锚固系统。
夹片锚固系统是通过钢绞线在张拉到设计力后，放张过程中由钢绞线回缩带动夹片回缩进行锚固，夹片回缩值7mm。
(1)预应力钢绞线理论伸长量计算套用公式ΔLI= PIP=fpd·APv数据代入式中ΔLI =(1395×139)×3000÷(139×1.95×105)=21.5mm式中ΔLI——预应力筋理论伸长量(mm)；PIP——第一次张拉预应力筋的平均张拉力(N)；L——预应力筋的长度(mm)；APv——预应力筋的截面面积(mm2)；EP——预应力钢筋的弹性模量(MPa)；fpd——预应力抗拉设计强度(MPa)。
二次张拉低回缩钢绞线竖向预应力锚固系统施工,验收技术规范
1.1.14 回缩值 预应力筋在放张至锚固时段内，锚口部位所产生的位移值。回缩值的大小与锚具
旋扭支承螺母来补偿锚杯下端面与垫板之间间隙，达到弥补第一次张拉放张回缩损失 的新型锚具。
1.1.7 锚杯 它是低回缩二次张拉锚具的关键零件。锚杯圆柱（或圆台）的内侧设置夹片座套，
外周设置螺纹，并与支承螺母内螺纹旋接。
1.1.8 支承螺母 它是低回缩二次张拉锚具的另一个关键零件。其外周设有若干槽口便于转动螺
4、验收 ...........................................................................................................................................16
4.1 一般规定......................................................................................................................................... 16 4.2 工序施工验收................................................................................................................................. 16 4.3 分项工程施工验收 ......................................................................................................................... 17
二次张拉预应力钢绞线锚具在桥梁施工中的张拉工艺及预应力损失分析
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
二次张拉低回缩钢绞线竖向预应力锚固系统施工,验收技术规范
1.1.2 二次张拉 对同一根钢绞线预应力束完成第一次张拉→放张→夹片锚固后，第二次将锚杯整体
张拉→旋紧支承螺母→放张锚固力筋，以弥补第一次放张锚固回缩损失的预应力施工工 艺。
1.1.3 竖向预应力锚固系统 是一种由固定端锚具、预应力钢筋、张拉端锚具等部件组合，沿垂直方向布置于
预应力混凝土内，经张拉施工实现其力筋锚固的预应力锚固体系。
2、材料及锚具系统 .......................................................................................................................6
2.1 混凝土及钢筋 ................................................................................................................................. 6 2.2 锚具系统......................................................................................................................................... 6 2.3 管道................................................................................................................................................. 7
竖向预应力钢绞线二次张拉施工工艺研究
— — — ’ 、、
， 一
—’、
ｌ
ｉ
⑩ ⑩ ⑩
⑩
⑩
⑩
图 １ 主桥整体布置示意图
⑩ ⑩ ⑨
横、竖三向预应力体系 ： １）梁宽设计值：主梁顶 ｌ８．２５ ｎ，ｌ，底板 ９．２５
ｍ，翼缘 板 ４．５ ｍ； ２）梁高设计值 ：主跨 根部 ６．２ ｍ，跨 中 ２．８
３）腹板宽度设计值 ：０—６＃梁段 ０．９ ｍ；７＃～
第 ４２卷第 ２期 ２０ｔ６年 ６月
湖 南 交 通 科 技
ＨＵＮＡＮ ＣＯＭ Ｍ ＵＮＩＣＡＴＩＯＮ ＳＣＩＥＮＣＥ ＡＮＤ ＴＥＣＨ ＮＯＬＯＧＹ
文章编 号 ：１００８—８４４Ｘ（２０１６）０２·０２００—０４
Ｖ０１．４２ Ｎｏ．２ Ｊｕｎ．２０１６
竖 向预 应 力钢 绞 线 二次 张拉 施 工 工 艺研 究
２）张拉工具安装 先后顺序 为 ：张拉锚杯 一支 承螺 母 一工 作夹 片 一 限位 板 一千斤 项 一工 具锚 一 工 具夹 片 。
３） 施 工 工 序 ：０ ０．１ｏ＂ 。 ０．２ｏ＂。。 １．０５ｃｒ 持 荷 ２ ｍｉｎ 锚 固 。
４）测量 ０．１叮一 与 １．０５ｏ＂ ｏｎ工具 夹 片外露 差 值。应减去工具 夹片外露 差值 ，而计 算实 测伸长 值 ，张拉放张 回缩值应控制在 ：回缩量 ≤６ １Ｔｉｍ。 ２．２ 第 ２次张拉预应力筋工艺
力值 。 ３）张拉工具安装先后顺序为 ：张拉连接套一
张拉连 接杆 一 张拉 撑脚 一千 斤顶 一工具 锚一 工具 夹 片 。
４）第 ２次张拉施工工序 ０— ．５盯。。 ＿÷１．Ｏ叮 。 拧紧支承螺母持荷 ２ ｍｉｎ＿＋锚固。
５）张 拉 放 张 回缩 值 应控 制 在 ：回缩 量 ≤１
