选修3-1 第二章恒定电流
10.实验：测定电池的电动势和内阻
第Ⅰ部分选择题
一、选择题：本题共8小题。将正确答案填写在题干后面的括号里。
1．如图所示，是甲、乙、丙三位同学设计的测量电池的电动势和内电阻的电路。电路中R1、R2为已知阻值的电阻。下列说法中正确的是( )
A．只有甲同学设计的电路能测出电池的电动势和内电阻
B．只有乙同学设计的电路能测出电池的电动势和内电阻
C．只有丙同学设计的电路能测出电池的电动势和内电阻
D．三位同学设计的电路都能测出电池的电动势和内电阻
2．在用如图所示的电路测量电池电动势和内阻的实验中，若有两只电压表V1和V2量程相同，内阻RV1>RV2；两只电流表A1、A2量程相同，内阻RA1>RA2，在该实验中，为了使E、r的测量精确些，选择的电表可以是( )
A．V1和A2 B．V2和A2
C．V2和A1 D．V1和A1
3．用伏安法测电池的电动势和内阻的实验中，下列说法中错误的是( )
A．应选用旧的干电池作为被测电源，以使电压表读数变化明显
B．应选用内阻较小的电压表和电流表
C．移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载
D．使滑动变阻器阻值尽量大一些，测量误差才小
4．某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20 Ω，连接电路的实物图如图所示。关于该学生接线的说法正确的是( )

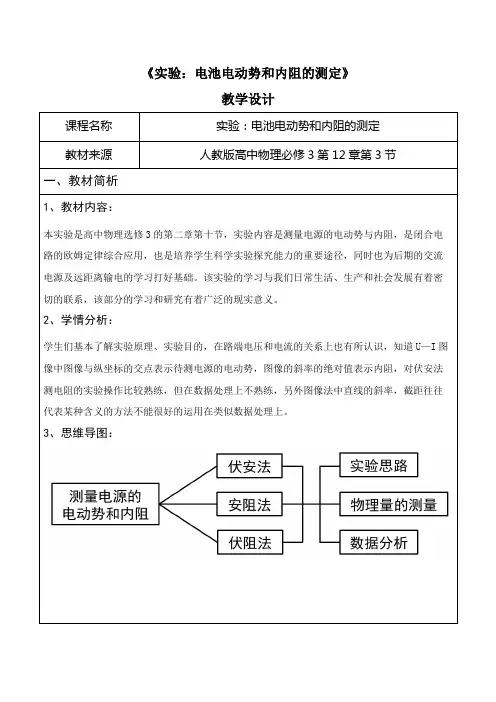

人教版高中物理《实验：电池电动势和内阻的测定》选修3的第二章第十节教学设计教案
《实验：电池电动势和内阻的测定》
教学设计
课程名称
实验：电池电动势和内阻的测定
教材来源 人教版高中物理必修3第12章第3节
一、教材简析
1、教材内容：
本实验是高中物理选修3的第二章第十节，实验内容是测量电源的电动势与内阻，是闭合电路的欧姆定律综合应用，也是培养学生科学实验探究能力的重要途径，同时也为后期的交流电源及远距离输电的学习打好基础。该实验的学习与我们日常生活、生产和社会发展有着密切的联系，该部分的学习和研究有着广泛的现实意义。
2、学情分析：
学生们基本了解实验原理、实验目的，在路端电压和电流的关系上也有所认识，知道U—I图像中图像与纵坐标的交点表示待测电源的电动势，图像的斜率的绝对值表示内阻，对伏安法测电阻的实验操作比较熟练，但在数据处理上不熟练，另外图像法中直线的斜率，截距往往代表某种含义的方法不能很好的运用在类似数据处理上。
3、思维导图：
二、学习目标
（一）知识与技能
1、理解闭合电路欧姆定律内容，理解测定电源的电动势和内阻的基本原理。
2、掌握利用仪器测量电池电动势和内电阻的方法.
3、用解析法和图象法求解电动势和内阻。
（二）过程与方法
1、使学生掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。
2、体验测定电源的电动势和内阻的探究过程，以及获取数据、分析数据、寻找规律的科学思维方法。
3、学会利用图像处理数据的方法。
（三）情感态度与价值观
使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。
三、学习重难点
重点：利用图线处理数据
难点：会设计测定电池电动势和内阻的“伏安法”“伏阻法”“安阻法”的电路图。
四、学习策略
教法：采用讲授法，行动导向法，任务驱动法，演示启发法，拓展探究法。

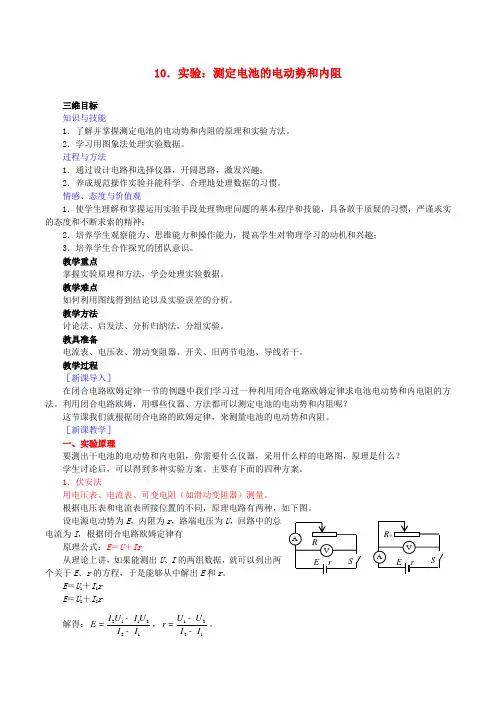

高中物理 第2章 第10节 实验：测定电池的电动势和内阻
10．实验：测定电池的电动势和内阻
三维目标
知识与技能
1．了解并掌握测定电池的电动势和内阻的原理和实验方法。
2．学习用图象法处理实验数据。
过程与方法
1．通过设计电路和选择仪器，开阔思路，激发兴趣；
2．养成规范操作实验并能科学、合理地处理数据的习惯。
情感、态度与价值观
1．使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯，严谨求实的态度和不断求索的精神；
2．培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣；
3．培养学生合作探究的团队意识。
教学重点
掌握实验原理和方法，学会处理实验数据。
教学难点
如何利用图线得到结论以及实验误差的分析。
教学方法
讨论法、启发法、分析归纳法，分组实验。
教具准备
电流表、电压表、滑动变阻器、开关、旧两节电池、导线若干。
教学过程
［新课导入］
在闭合电路欧姆定律一节的例题中我们学习过一种利用闭合电路欧姆定律求电池电动势和内电阻的方法。利用闭合电路欧姆，用哪些仪器、方法都可以测定电池的电动势和内阻呢？
这节课我们就根据闭合电路的欧姆定律，来测量电池的电动势和内阻。
［新课教学］
一、实验原理
要测出干电池的电动势和内电阻，你需要什么仪器，采用什么样的电路图，原理是什么？
学生讨论后，可以得到多种实验方案。主要有下面的四种方案。
1．伏安法
用电压表、电流表、可变电阻（如滑动变阻器）测量。
根据电压表和电流表所接位置的不同，原理电路有两种，如下图。
设电源电动势为E，内阻为r，路端电压为U，回路中的总电流为I，根据闭合电路欧姆定律有
原理公式：E＝U＋Ir
从理论上讲，如果能测出U、I的两组数据，就可以列出两个关于E、r的方程，于是能够从中解出E和r。
E＝U1＋I1r
E＝U2＋I2r
解得：211221IUIUEII-=-，1221UUrII-=-。 V A
E r S R V
A E r S R
人教版高中物理选修3-1：测电源的电动势和内阻(教案)
测电源的电动势和内阻教案
【教学目标】
1、了解并掌握测定电池的电动势和内阻的原理和实验方法。
2、学习用图象法处理实验数据。
重点：掌握实验原理和方法，学会处理实验数据。
难点：掌握实验原理和方法，学会处理实验数据。
【自主预习】
1．实验原理（三种方法）：
（1）选用伏安法测电源电动势与内电阻
用电压表、电流表、可变电阻（如滑动变阻器）测量。如图1所示：测出两组_______值，就能算出电动势和内阻。原理公式：_____________
实验原理（1）是本节课的重点。测出几组U,I数值，带入(1)式得到的方程两两组成方程组，可得到E，r值。这种方法误差较大。还可以多测出几组U,I值，然后在U-I坐标平面内描出各组U、I值所对应的点，然后通过这些点画一直线，如图所示，直线与纵轴的的交点的纵坐标就是电池的电动势的大小，直线与横轴的交点的横坐标就是电池的短路电流Io=E/r，因此可求的内电阻r=E/Io。
误差分析：E测 E真 r测 r真
（2）用安阻法测量。如图2.6-2所示：测出两组_______值，就能算出电动势和内阻。
原理公式：_____ ________
（3）用伏阻法测量。如图2.6-3所示：测出两组_______值，就能算出电动势和内阻。
原理公式：____ _________
2．实验器材：
电池（待测电源）、电压表、电流表、滑动变阻器、开关、导线，坐标纸。
【典型例题】
一、实验基本操作
【例1】 某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值为0～20 Ω，连接电路的实物图如图2－9－11所示．该学生接线中错误的和不规范的做法是( )
A．滑动变阻器不起变阻作用
B．电流表接线有错
C．电压表量程选用不当
D．电压表接线不妥
二、数据处理方法
【例2】 下面是在测某电池的电动势和内阻的实验中记录的六组数据．请在直角坐标系中画出U—I图，并根据图象算出待测电池的电动势和内阻.
2015高中物理 第2章 恒定电流单元测试 新人教版选修3-1
1 第二章 《恒定电流》单元测试
一、选择题（注意：1-8题为单选题，9-11题为多选题）
1．对于欧姆定律，理解正确的是（ ）
A．从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比
B．从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．从U =IR可知，导体两端的电压随电阻的增大而增高
D．从R=U/I可知，导体两端的电压为零时，导体的电阻也为零
2．一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。要把它改装成一个量程为10V的电压表，则应在电流表上（ ）
A．串联一个10kΩ的电阻 B．并联一个10kΩ的电阻
C．串联一个9.5kΩ的电阻 D．并联一个9.5kΩ的电阻
3．两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为（ ）
A．小于4.2V B．等于4.2V C．大于4.2V D．不能确定
4．两根材料和长度都相同的均匀电阻丝R1和R2，R1横截面积较大，在它们上面用少许融化的蜡粘几根火柴棒，当两端并联在电源上后，若不计散热，则（ ）
A．R1上的火柴棒先掉下来 B．R2上的火柴棒先掉下来
C．R1和R2上的火柴棒同时掉下来 D．无法判断哪根先掉
5．用伏安法测电阻时，已知待测电阻大约是10Ω，电流表内阻是1Ω，电压表内阻是5ｋΩ，则（ ）
A．应选用电流表外接电路，此时测量值比真实值大
B．应选用电流表外接电路，此时测量值比真实值小
C．应选用电流表内接电路，此时测量值比真实值大
D．应选用电流表内接电路，此时测量值比真实值小
6．如图1所示的电路中，电源电动势为E，内阻为r，R1和R2是两个定值电阻。当滑动变阻器的触头向a滑动时，流过R1的电流I1和流过R2的电流I2的变化情况为（ ）

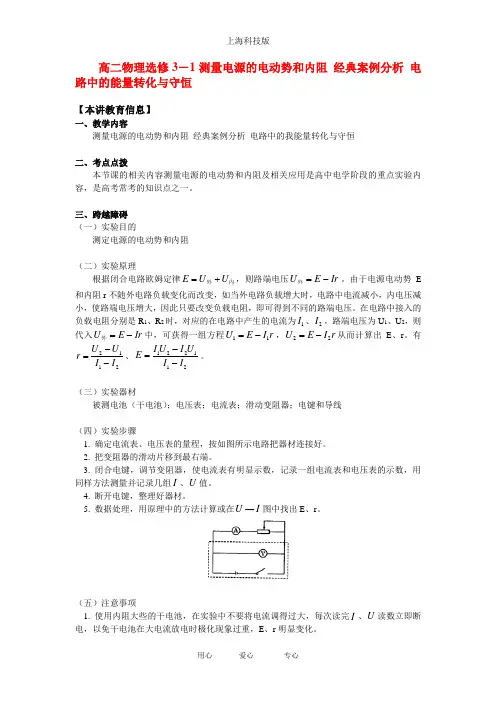

高二物理选修3-1测量电源的电动势和内阻_经典案例分析_电路中的能量转化与守恒(精品)知识精讲
