光刻技术及其应用的现状与展望教学文稿
光刻技术及其应用的现状与展望 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢2
光刻技术及其应用的现状与展望
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢3
1 引言
光刻技术作为半导体及其相关产业发展和进步的关键技术之一，一方面在过去的几十年中发挥了重大作用；另一方面，随着光刻技术在应用中技术问题的增多、用户对应用本身需求的提高和光刻技术进步滞后于其他技术的进步凸显等等，寻找解决技术障碍的新方案、寻找COO更加低的技术和找到下一俩代可行的技术路径，去支持产业的进步也显得非常紧迫，备受人们的关注。就像ITRS对未来技术路径的修订一样，上世纪基本上3～5年修正一次，而进入本世纪后，基本上每年都有修正和新的版本出现，这充分说明了光刻技术的重要性和对产业进步的影响。2005年ITRS对未来几种可能光刻技术方案进行预测。也正是基于这一点，新一轮技术和市场的竞争正在如火如荼的展开，大量的研发和开发资金投入到了这场竞赛中。因此，正确把握光刻技术发展的主流十分重要，不仅可以节省时间和金钱，同时可以缩短和用户使用之间的周期、缩短开发投入的回报时间，因为光刻技术开发的投入比较庞大。
2 光刻技术的现状及其应用状况
众说周知，电子产业发展的主流和不可阻挡的趋势是“轻、薄、短、小”，这给光刻技术提出的技术方向是不断提高其分辨率，即提高可以完成转印图形或者加工图形的最小间距或者宽度，以满足产业发展的需求；另一方面，光刻工艺在整个工艺过程中的多次性使得光刻技术的稳定性、可靠性和工艺成品率对产品的质量、良率和成本有着重要的影响，这也要求光刻技术在满足技术需精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢4 求的前提下，具有较低的COO和COC。因此，光刻技术的纷争主要是厂家可以提供给用户什么样分辨率和产能的设备及其相关的技术。
2.1 以Photons为光源的光刻技术
在光刻技术的研究和开发中，以光子为基础的光刻技术种类很多，但产业化前景较好的主要是紫外(UV)光刻技术、深紫外(DUV)光刻技术、极紫外(EUV)光刻技术和X射线(X-ray)光刻技术。不但取得了很大成就，而且是目前产业中使用最多的技术，特别是前两种技术，在半导体工业的进步中，起到了重要作用。
紫外光刻技术是以高压和超高压汞(Hg)或者汞-氙(Hg-Xe)弧灯在近紫外(350～450nm)的3条光强很强的光谱(g、h、i线)线，特别是波长为365nm的i线为光源，配合使用像离轴照明技术(OAI)、移相掩模技术(PSM)、光学接近矫正技术(OPC)等等，可为0.35～0.25μm的大生产提供成熟的技术支持和设备保障，在目前任何一家FAB中，此类设备和技术会占整个光刻技术至少50％的份额；同时，还覆盖了低端和特殊领域对光刻技术的要求。光学系统的结构方面，有全反射式(Catoptrics)投影光学系统、折反射式(Catadioptrics)系统和折射式(Dioptrics)系统等。主要供应商是众所周知的ASML、NIKON、CANON、ULTRATECH和SUSS MICROTECH等等。系统的类型方面，ASML以提供前工程的l:4步进扫描系统为主，分辨率覆盖0.5～0.25μm：NIKON以提供前工程的1：5步进重复系统和LCD的1：1步进重复系统为主，分辨率覆盖0.8～0.35μm和2～0.8μm；CANON以提供前工程的1：4步进重复系统和LCD的1：1步进重复系统为主，分辨率也覆盖0.8～0.35μm和1～0.8μm；精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢5 ULTRATECH以提供低端前工程的1：5步进重复系统和特殊用途(先进封装／MEMS／，薄膜磁头等等)的1：1步进重复系统为主；而SUSS MICTOTECH以提供低端前工程的l：1接触／接近式系统和特殊用途(先进封装／MEMS／HDI等等)的1：1接触／接近式系为主。另外，在这个领域的系统供应商还有USHlO、TAMARACK和EV Group等。
深紫外技术是以KrF气体在高压受激而产生的等离子体发出的深紫外波长(248 nm和193 nm)的激光作为光源，配合使用i线系统使用的一些成熟技术和分辨率增强技术(RET)、高折射率图形传递介质(如浸没式光刻使用折射率常数大于1的液体)等，可完全满足O.25～0.18μm和0．18μm～90 nm的生产线要求；同时，90～65 nm的大生产技术已经在开发中，如光刻的成品率问题、光刻胶的问题、光刻工艺中缺陷和颗粒的控制等，仍然在突破中；至于深紫外技术能否满足65～45 nm的大生产工艺要求，目前尚无明确的技术支持。相比之下，由于深紫外(248 nm和193 nm)激光的波长更短，对光学系统材料的开发和选择、激光器功率的提高等要求更高。目前材料主要使用的是融石英(Fused
silica)和氟化钙(GaF2)，激光器的功率已经达到了4 kW，浸没式光刻使用的液体介质常数已经达到1.644等，使得光刻技术在选择哪种技术完成100nm以下的生产任务时，经过几年的沉默后又开始活跃起来了。投影成像系统方面，主要有反射式系统(Catoptrics)、折射式系统(Dioptrics)和折反射式系统(Catadioptrics)，如图2所示。在过去的几十年中，折射式系统由于能够大大提高系统的分辨率而起到了非常重要的作用，但由于折射式系统随着分辨率的提高，对光谱的带宽要求越来越窄、透镜中镜片组的数量越来越多和成本越来越高等原因，使得折反射式系统的优点逐渐显示了出来。专家预测折反射式系统精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢6 可能成为未来光学系统的主流技术，如NIKON公司和CANON公司用于FPD产业的光刻机，都采用折反射式系统，他们以前并没有将这种光学系统用于半导体领域的光刻机，而是使用折射式系统，像ASML公司一样。但随着技术的进步和用户需求的提高，他们也将折反射技术使用到了半导体领域的光刻机上。极紫外光刻技术承担了目前大生产技术中关键层的光刻工艺，占有整个光刻技术的40％左右。不像紫外技术，涉入的公司较多，深紫外技术完全由ASML、NIKON和CANON三大公司垄断，所有设备都以前工程使用的1：4步进扫描系统为主，分辨率覆盖了0.25～90 nm的整个范围。值得一提的是，在90～65 nm的大生产技术开发中，ASML已经走在了其他两家的前面，同时，45 nm技术的实验室工艺已经成功，设备已经开始量产，这使得以氟(F2)(157 nm)为光源的光刻技术前景变得十分暗淡，专家预测的氟(F2)将是最后一代光学光刻技术的可能性已经十分小了，主要原因不是深紫外技术发展的迅速，而是以氟(F2)为光源的光刻技术诸如透镜材料只能使用氟化钙(CaF2)、抗蚀剂开发缓慢、系统结构设计最终没有方向和最后的分辨率只能达到80 nm等等因素。
极紫外(EUV)光刻技术早期有波长10～100 nm和波长1～25 nm的软X光两种，两者的主要区别是成像方式，而非波长范围。前者以缩小投影方式为主，后者以接触／接近式为主，目前的研发和开发主要集中在13 nm波长的系统上。极紫外系统的分辨率主要瞄准在13～16 nm的生产上。光学系统结构上，由于很多物质对13 nm波长具有很强的吸收作用，透射式系统达不到要求，开发的系统以多层的铝(Al)膜加一层MgF2保护膜的反射镜所构成的反射式系统居多。主要是利用了当反射膜的厚度满足布拉格(Bragg)方程时，可得到最精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢7 大反射率，供反射镜用。目前这种系统主要由一些大学和研究机构在进行技术研发和样机开发，光源的功率提高和反射光学系统方面进步很快，但还没有产业化的公司介入。考虑到技术的延续性和产业发展的成本等因素，极紫外(EUV)光刻技术是众多专家和公司看好的、能够满足未来16 nm生产的主要技术。但由于极紫外(EUV)光刻掩模版的成本愈来愈高，产业化生产中由于掩模版的费用增加会导致生产成本的增加，进而会大大降低产品的竞争力，这是极紫外(EUV)光刻技术快速应用的主要障碍。为了降低成本，国外有的研发机构利用极紫外(EUV)光源，结合电子束无掩模版的思想，开发成功了极紫外(EUV)无掩模版光刻系统，但还没有商品化，进入生产线。
X射线光刻技术也是20世纪80年代发展非常迅速的、为满足分辨率100
nm以下要求生产的技术之一。主要分支是传统靶极X光、激光诱发等离子X光和同步辐射X光光刻技术。特别是同步辐射X光(主要是O.8 nm)作为光源的X光刻技术，光源具有功率高、亮度高、光斑小、准直性良好，通过光学系统的光束偏振性小、聚焦深度大、穿透能力强；同时可有效消除半阴影效应(Penumbra Effect)等优越性。X射线光刻技术发展的主要困难是系统体积庞大，系统价格昂贵和运行成本居高不下等等。不过最新的研究成果显示，不仅X射线光源的体积可以大大减小，近而使系统的体积减小外，而且一个X光光源可开出多达20束X光，成本大幅降低，可与深紫外光光刻技术竞争。
2.2 以Particles为光源的光刻技术
以Particles为光源的光刻技术主要包括粒子束光刻、电子束光刻，特别是电子束光刻技术，在掩模版制造业中发挥了重要作用，目前仍然占有霸主地精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢8 位，没有被取代的迹象；但电子束光刻由于它的产能问题，一直没有在半导体生产线上发挥作用，因此，人们一直想把缩小投影式电子束光刻技术推进半导体生产线。特别是在近几年，取得了很大成就，产能已经提高到20片／h(φ200
mm圆片)。
电子束光刻进展和研发较快的是传统电子束光刻、低能电子束光刻、限角度散射投影电子束光刻(SCALPEL)和扫描探针电子束光刻技术(SPL)。传统的电子束光刻已经为人们在掩模版制造业中广泛接受，由于热／冷场发射(FE)比六鹏化镧(LaB6)热游离(TE)发射的亮度能提高100～1000倍之多，因此，热／冷场发射是目前的主流，分辨率覆盖了100～200 nm的范围。但由于传统电子束光刻存在前散射效应、背散射效应和邻近效应等，有时会造成光致抗蚀剂图形失真和电子损伤基底材料等问题，由此产生了低能电子束光刻和扫描探针电子束光刻。低能电子束光刻光源和电子透镜与扫描电子显微镜(SEM)基本一样，将低能电子打入基底材料或者抗蚀剂，以单层或者多层L-B膜(Langmuir-Blodgett Film)为抗蚀剂，分辨率可达到10 nm以下，目前在实验室和科研单位使用较多。扫描探针电子束光刻技术(SPL)是利用扫描隧道电子显微镜和原子力显微镜原理，将探针产生的电子束，在基底或者抗蚀剂材料上直接激发或者诱发选择性化学作用，如刻蚀或者淀积进行微细图形加工和制造。SPL目前比较成熟，主要应用领域是MEMS和MOEMS等纳米器件的制造，随着纳米制造产业的快速发展，扫描探针电子束光刻技术(SPL)的前景有望与光学光刻媲美。另外一种比较有潜力的电子束光刻技术是SCALPEL，由于SCALPEL的原理非常类似于光学光刻技术，使用散射式掩模版(又称鼓膜)和缩小分步扫描投影工作方式，具有分辨率高(纳米级)、聚焦深度长、掩模版制作容易和产能高等优
光刻机的历史发展与前景展望
光刻机的历史发展与前景展望
光刻机作为一种重要的微电子制造工艺设备，广泛应用于集成电路、平板显示、光通信等领域。本文将对光刻机的历史发展和未来前景进行探讨，以期了解该技术的演变和应用趋势。
一、早期光刻机的发展历程
光刻技术起源于20世纪60年代，当时主要用于日本的照相机制造业。随着集成电路产业的兴起，光刻机逐渐成为半导体制造过程中不可或缺的关键设备。最早的光刻机采用普通光源和掩膜技术，其分辨率和精度相对较低，制约了集成电路制造工艺的进一步发展。
二、先进光刻机的崛起
随着科技的进步，微电子产业对于高分辨率、精密度更高的光刻机需求不断增加，推动了光刻机技术的发展。20世纪80年代，光刻机开始引入激光光源和投射光刻技术，使得分辨率得到了显著提升。这一时期，美国ASML公司、荷兰FEI公司等成为了行业的重要参与者，推动了光刻机的进一步发展。
三、多重曝光技术的突破
在半导体制造领域，分辨率对于芯片的功能和性能至关重要。为了进一步推进光刻技术的发展，科研人员开始研究多重曝光技术。通过多次曝光和图案叠加，可以显著提高分辨率和图案的精度。目前，光刻机已经能够实现极高的分辨率和精度，适应了不断变化的微电子制造需求。 四、未来光刻机发展趋势展望
随着人工智能、物联网、5G等新兴技术的快速发展，对于光刻机技术的需求也在不断增加。未来，光刻机有望在以下几个方面取得新的突破。
1. 高分辨率和高精密度
随着集成电路制造工艺的不断进步，对于光刻机的分辨率和精密度要求越来越高。科研人员将致力于开发更高分辨率的投影光刻技术，并通过材料和工艺的创新，提高芯片制造的精度。
2. 多模态光刻技术的发展
多模态光刻技术可以同时处理不同尺寸、不同结构的图案，提高生产效率和灵活性。未来光刻机有望引入多模态技术，满足不同制造需求的变化。
3. 绿色环保制造
随着环保意识的不断提升，未来光刻机将更加注重节能减排和环境友好。研究人员将寻找更加环保的曝光光源和材料，减少对环境的影响。
光刻机的最新进展与前景展望
光刻机的最新进展与前景展望
光刻机作为微电子制造中不可或缺的关键设备之一，在半导体产业领域发挥着重要作用。随着科技的不断进步和半导体行业的飞速发展，光刻机也在不断演变和突破，为微电子制造提供更高的分辨率、更高的生产效率和更低的制造成本。本文将对光刻机的最新进展进行探讨，并展望其未来的发展前景。
近年来，光刻机在技术上取得了许多突破，使得半导体行业得以向更高水平迈进。首先，分辨率方面的提升使得微电子制造能够实现更小尺寸的芯片制造。传统的光刻技术已经能够实现7纳米级别的分辨率，而最新的极紫外光刻技术（EUV）已经能够实现3纳米级别的分辨率，为下一代芯片制造提供了可能。
其次，光刻机在生产效率方面也有了显著的提升。传统的光刻机在制造过程中需要多次曝光和对位，而新一代的多光束光刻机（MBL）可以同时曝光多个图案，大大提高了生产效率。此外，一些企业正在开发基于可见光的光刻技术，相比于传统紫外光刻技术，可见光光刻技术具有更高的透射率，能够进一步提高生产效率。
另外，光刻机在制造成本方面也取得了重要的突破。首先，由于分辨率的提高，芯片的制造成本得到了降低。其次，新一代光刻机采用了更先进的光刻光源和镜头材料，能够在制造过程中节约能源和材料，降低生产成本。此外，一些企业还在研究和开发新的曝光技术，例如非接触曝光和局部曝光技术，这些技术有望进一步减少制造成本。
对于光刻机未来的发展前景，可以预见的是光刻机将继续发挥关键作用，并不断迎接新的挑战。首先，光刻机在下一代芯片制造中的应用具有重要意义。目前，半导体行业正推动着超深紫外光刻（DUV）技术的研究和开发，该技术有望实现1纳米级别的分辨率，为未来更小尺寸芯片的生产提供可能。同时，EUV技术也在不断发展和完善，有望实现更高分辨率和更高生产效率。 其次，光刻机在其他领域的应用也将得到拓展。例如，光刻技术已经开始在生物医学领域得到应用，用于制造微小的生物芯片和生物传感器，用于快速检测和诊断疾病。此外，光刻技术还有望应用于光子芯片和量子计算机等新兴领域，为科学研究和技术创新提供支持。
光刻机的未来发展方向与前景展望
光刻机的未来发展方向与前景展望
随着信息技术的迅速发展，各种电子产品的需求不断增加，半导体产业也展现出爆发式的增长。而光刻机作为半导体制造过程中至关重要的设备之一，在半导体行业扮演着不可忽视的角色。本文将探讨光刻机的未来发展方向与前景展望。
首先，光刻机技术在半导体行业中的地位不可替代。光刻机是半导体工艺中的核心设备，用于将原始芯片模式图案转移到硅片上，是制造高密度集成电路的关键步骤。随着半导体行业的不断发展，如今的智能手机、平板电脑、人工智能和物联网等新兴技术的兴起，对于低功耗、高计算能力的芯片需求迅猛增长。这为光刻机技术提供了巨大的市场空间和发展机遇。
其次，光刻机行业在技术研发方面的不断突破将推动未来的发展。随着半导体工艺的不断进步，对于光刻机性能的要求也越来越高。未来光刻机需要具备更高的分辨率、更高的光刻速度和更低的制造成本。目前，多项技术正在为光刻机行业的发展提供支持，如极紫外光刻（EUV）、多阶光刻技术以及多模式光刻机等。这些新技术的应用在未来将使光刻机制造的芯片更加高效、精确。
此外，光刻机行业在国内的扩张将带来更广阔的发展空间。中国作为全球最大的电子消费市场，对于半导体芯片的需求量巨大。然而，目前国内半导体制造业仍然依赖进口的光刻机设备，国内市场的空间巨大。因此，中国光刻机制造商在不断努力提高研发能力和制造水平的同时，也在扩大自身产品的市场占有率。高性价比、高质量的国产光刻机将在未来占据更大的市场份额。
另外，AI技术在光刻机制造中的应用也是光刻机未来发展的重要方向之一。AI技术的应用能够提高光刻机的智能化程度，通过对大数据的分析和学习，能够更好地控制刻蚀过程，并且能够自动进行故障检测和预测，提高生产效率和稳定性。未来光刻机制造商可以通过整合AI技术来提高设备的性能和可靠性，从而更好地满足市场需求。 综上所述，光刻机作为半导体制造中的重要设备，在未来的发展中将继续发挥重要作用。通过技术突破和市场扩张，光刻机行业将不断提高分辨率和速度，降低制造成本，满足不断增长的半导体需求。同时，AI技术的应用将进一步提高光刻机的智能化程度，提高生产效率和稳定性。在这个日新月异的科技时代，光刻机行业正处于快速发展的阶段，相信未来的发展前景将是光明的。
光刻机的未来发展方向与前景展望 2
光刻机的未来发展方向与前景展望
随着集成电路技术的发展，光刻机作为一种关键的半导体制造设备，扮演着重要的角色。光刻机通过光学技术将芯片设计图案转移到硅片上，成为了微电子制造中必不可少的工具。然而，随着集成电路技术的快速发展，光刻机所面临的挑战也与日俱增。本文将探讨光刻机的未来发展方向与前景展望。
首先，光刻机的未来发展方向之一是分辨率的提高。随着集成电路的密度越来越高，现有的光刻技术已经无法满足市场对更高分辨率的需求。因此，光刻机制造商将致力于开发新的光刻技术，以实现更小尺寸的特征。例如，多重激光和多重掩模技术已经被引入，以提高分辨率。此外，一些新兴的光刻技术，如极紫外光刻技术（EUV），也被视为提高分辨率的关键技术。
其次，光刻机的发展方向之一是生产效率的提高。随着芯片设计复杂性的增加，光刻机需要处理更多的层次和更多的芯片。因此，提高光刻机的生产效率成为一个迫切的需求。为了实现高效生产，光刻机制造商将注重提高光刻机的重复定位精度、扫描速度和曝光速度。此外，自动化和智能化技术的引入也将有效地提高生产效率。例如，自动化对焦和智能调控系统能够减少人为干预，提高生产效率。
另外，光刻机的未来发展方向之一是设备的小型化和便携性的提高。随着智能手机、可穿戴设备和物联网等新兴市场的兴起，对小型化和便携性的需求也越来越大。传统的光刻机设备通常体积庞大、重量笨重，无法满足这一市场需求。因此，光刻机制造商将致力于开发更小巧、更轻便的光刻机设备。此外，可以将光刻机设备集成到其他制造工具中，如柔性电子设备的印刷头，也是实现小型化和便携性的一种解决方案。
此外，光刻机的未来发展将与新材料和新工艺的发展紧密相关。传统的光刻机主要适用于硅片制造，而新材料和新工艺的引入将推动光刻机的发展。例如，在二维材料、有机材料和新型半导体材料的研究中，光刻技术也将得到应用。此外，新工艺的发展，如非接触式光刻技术和三维深紫外光刻技术，也将对光刻机的未来发展产生积极的影响。
光刻的前景

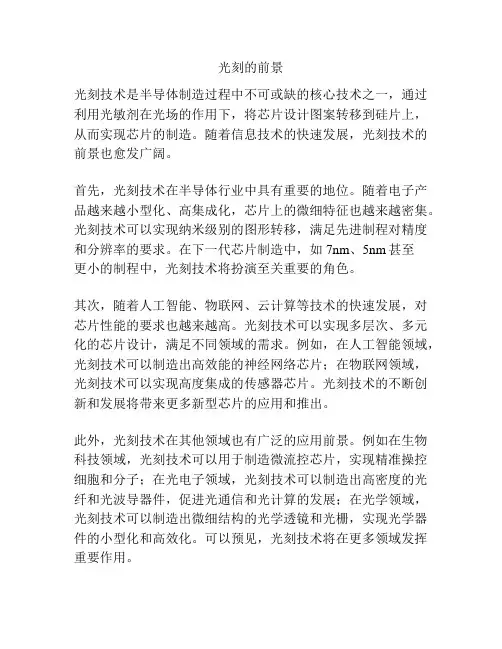

光刻的前景
光刻技术是半导体制造过程中不可或缺的核心技术之一，通过利用光敏剂在光场的作用下，将芯片设计图案转移到硅片上，从而实现芯片的制造。随着信息技术的快速发展，光刻技术的前景也愈发广阔。
首先，光刻技术在半导体行业中具有重要的地位。随着电子产品越来越小型化、高集成化，芯片上的微细特征也越来越密集。光刻技术可以实现纳米级别的图形转移，满足先进制程对精度和分辨率的要求。在下一代芯片制造中，如7nm、5nm甚至更小的制程中，光刻技术将扮演至关重要的角色。
其次，随着人工智能、物联网、云计算等技术的快速发展，对芯片性能的要求也越来越高。光刻技术可以实现多层次、多元化的芯片设计，满足不同领域的需求。例如，在人工智能领域，光刻技术可以制造出高效能的神经网络芯片；在物联网领域，光刻技术可以实现高度集成的传感器芯片。光刻技术的不断创新和发展将带来更多新型芯片的应用和推出。
此外，光刻技术在其他领域也有广泛的应用前景。例如在生物科技领域，光刻技术可以用于制造微流控芯片，实现精准操控细胞和分子；在光电子领域，光刻技术可以制造出高密度的光纤和光波导器件，促进光通信和光计算的发展；在光学领域，光刻技术可以制造出微细结构的光学透镜和光栅，实现光学器件的小型化和高效化。可以预见，光刻技术将在更多领域发挥重要作用。
然而，光刻技术的发展也面临一些挑战和限制。首先，光刻机的成本高昂，而且制造过程复杂，需要高度专业化的设备和技术支持。其次，随着制程的不断提升，芯片特征尺寸越来越小，光刻技术在分辨率和控制精度方面面临更大的挑战。此外，新材料的应用和工艺的创新也对光刻技术提出了新的要求。
综上所述，光刻技术具有广阔的前景。随着半导体工艺的进一步发展和新型芯片的推出，光刻技术将继续发挥重要作用。同时，随着其他领域的需求和技术进步，光刻技术也将在更多领域得到应用。尽管存在一些挑战和限制，但光刻技术在技术创新和设备优化方面仍有不断突破和提高的空间，将继续为电子信息产业的发展做出贡献。
光刻机技术的发展与应用

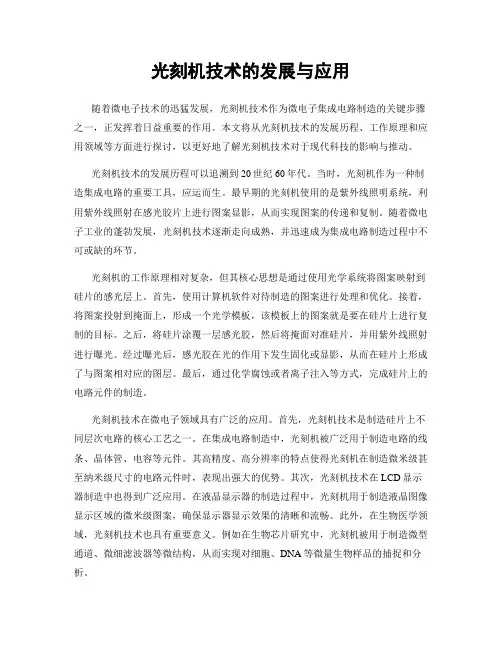

光刻机技术的发展与应用
随着微电子技术的迅猛发展，光刻机技术作为微电子集成电路制造的关键步骤之一，正发挥着日益重要的作用。本文将从光刻机技术的发展历程、工作原理和应用领域等方面进行探讨，以更好地了解光刻机技术对于现代科技的影响与推动。
光刻机技术的发展历程可以追溯到20世纪60年代。当时，光刻机作为一种制造集成电路的重要工具，应运而生。最早期的光刻机使用的是紫外线照明系统，利用紫外线照射在感光胶片上进行图案显影，从而实现图案的传递和复制。随着微电子工业的蓬勃发展，光刻机技术逐渐走向成熟，并迅速成为集成电路制造过程中不可或缺的环节。
光刻机的工作原理相对复杂，但其核心思想是通过使用光学系统将图案映射到硅片的感光层上。首先，使用计算机软件对待制造的图案进行处理和优化。接着，将图案投射到掩面上，形成一个光学模板，该模板上的图案就是要在硅片上进行复制的目标。之后，将硅片涂覆一层感光胶，然后将掩面对准硅片，并用紫外线照射进行曝光。经过曝光后，感光胶在光的作用下发生固化或显影，从而在硅片上形成了与图案相对应的图层。最后，通过化学腐蚀或者离子注入等方式，完成硅片上的电路元件的制造。
光刻机技术在微电子领域具有广泛的应用。首先，光刻机技术是制造硅片上不同层次电路的核心工艺之一。在集成电路制造中，光刻机被广泛用于制造电路的线条、晶体管、电容等元件。其高精度、高分辨率的特点使得光刻机在制造微米级甚至纳米级尺寸的电路元件时，表现出强大的优势。其次，光刻机技术在LCD显示器制造中也得到广泛应用。在液晶显示器的制造过程中，光刻机用于制造液晶图像显示区域的微米级图案，确保显示器显示效果的清晰和流畅。此外，在生物医学领域，光刻机技术也具有重要意义。例如在生物芯片研究中，光刻机被用于制造微型通道、微细滤波器等微结构，从而实现对细胞、DNA等微量生物样品的捕捉和分析。 随着科技的进步和市场需求的不断扩大，光刻机技术也在不断发展和进步。目前，已经出现了一系列的新型光刻技术和设备，如投影光刻技术（Projection
光刻技术的发展与应用
光刻技术的发展与应用
光刻技术是一种重要的微纳米加工技术，它的发展有利于推动微纳米器件的制造和研究。随着科技的发展，光刻技术也不断进行着革新和创新，拓展了应用范围，在许多领域得到广泛应用。
一、 光刻技术的发展史
光刻技术起源于20世纪60年代，最早应用于集成电路制造领域。当时的光刻技术主要是利用双凸透镜来进行投影曝光，但由于透镜的制造精度和表面质量限制，只能制造出5微米甚至更大的线宽，无法满足微电子学的需要。随着半导体器件制造工艺的发展和需求的增加，光刻技术逐渐得到改进和完善。
70年代出现了直接光刻技术，例如激光直写技术和电子束直写技术，它们可以制造出更细的线宽，但限制是一次性成像及速度慢等，应用范围相对有局限性。
到了80年代，随着微电子学和半导体技术的发展，光刻技术迎来了一个新的高峰。半导体器件集成度越来越大，线宽要求越来越窄，光刻技术要求更高的解析度和更精确的控制能力。在这个背景下，出现了接触式光刻、投影式光刻和近场光刻等新的光刻技术，使得线宽可以制造到亚微米甚至到纳米级别，加快了微纳米器件的制造进程。
二、 光刻技术的应用领域
光刻技术已经成为微纳米加工技术的重要组成部分，被广泛应用于各个领域。
集成电路领域：光刻技术是制造集成电路最重要的工艺之一，可以制造出更小、更精密、更复杂的芯片。
MEMS领域：光刻技术可以制造出各种微型机械器件，例如惯性传感器、压力传感器、加速度计等，用于汽车、医疗设备等领域。
生物医学领域：利用光刻技术可以制造出微型生物芯片、酶反应器、人工血管等微型医疗器械，还可以制造出纳米级别的生物材料。
纳米制造领域：光刻技术可以制造出纳米级别的光刻模板，用于制造纳米颗粒、纳米线等材料。
三、 光刻技术的未来发展
随着电子计算能力的提高、光刻机等设备的智能化和自动化程度的提高，光刻技术仍将继续发展。以下是一些光刻技术未来的发展趋势：
1. 更高解析度，更小线宽：随着半导体工艺的发展，线宽要求越来越小，需要制造更高解析度、更细小的线宽。例如，极紫外光刻技术可以将线宽控制在4纳米左右。
光刻技术的发展与应用 2
第 1 页 1 绪论
在微电子制造技术中，最为关键的是用于电路图形生产和复制的光刻技术，光刻技术的研究与开发，在每一代集成电路技术的更新中都扮演着技术先导的角色。目前国际微电子领域最引人关注的热点，就是即将到来的光刻技术变革，这一变革将对整个微电子制造技术的发展产生深远的影响。
从目前的发展趋势判断，0.13μm光刻仍将采用光学光源，其中问题只在于是将248nm技术继续推进到0.13μm，还是采用193nm技术。随着加工尺寸向0.1μm逼近，能否突破0.1μm成为一只占据主流地位的光学光刻技术所面临的最为严峻的挑战。更短波长光源、新的透镜材料和更高数字孔径光学系统的加工技术，成为首先需要解决的问题；同时，由于光刻尺寸要小于光源波长，使得移相和光学邻近效应矫正等波前工程技术成为光学光刻的另一项关键技术。
由于分辨率增强技术的发展，光学光刻的极限分辨率可以达到光源波长的1/2。因此，193nm波长的光源分辨率可以达到0.1μm，157nm波长的光源分辨率可以达到0.07μm。而由于深紫外光被各种材料强烈吸收，继续缩短波长将难以找到制作光学系统的材料，这使得光学光刻最终将在0.07μm达到其技术上的“终点”。
在光学光刻技术努力突破分辨率“极限”的同时，替代光学光刻的所谓后光学光刻或称下一代光刻技术（Next Generation Lithography，NGL）的研究，在近几年内迅速升温，这些技术包括X射线、极紫外（EUVL）即软X射线投影光刻、电子束投影光刻、离子束投影光刻等等。这些技术研究的目标非常明确，就是在0.1μm及更小尺寸的生产中替代光学光刻技术。
本文主要介绍了光刻技术的基本原理和工艺流程，以及光学光刻技术和下一代光刻技术的研究现状与应用前景。
第 2 页 2 光刻的基本概念及工艺流程
光刻技术是利用光学复制的方法把超小图样刻印到半导体薄片上来制作复杂电路的技术。光刻技术是微制造领域最为成功的技术。自从它在1959年被发明以来，就成为半导体工业最有用的工具。迄今为止，基本上所有的集成电路都是通过它制造的。
光刻技术的挑战和解决思路
光刻技术的挑战和解决思路
光刻技术是现代集成电路和微纳制造的重要基础技术，它通过将设计好的图案转移到半导体表面，从而实现电路和器件的批量生产。然而，随着科技的不断进步，光刻技术面临着诸多挑战。本文将介绍光刻技术的挑战及解决思路。
光刻技术的分辨率限制是一个主要挑战。目前，光学光刻技术已经达到了极高的分辨率，但仍然受到物理极限的制约。这意味着，当电路和器件的尺寸越来越小，光学光刻技术将越来越难以满足制造需求。为了解决这一问题，研究人员正在探索纳米压印技术等新型光刻技术。
纳米压印技术是一种将微纳结构直接压印到半导体表面的技术，它具有更高的分辨率和更快的制造速度。同时，纳米压印技术还可以实现与现有光学光刻技术的无缝集成，从而进一步提高生产效率。然而，纳米压印技术也面临着模板制作、压印过程中出现的种种问题，需要进一步研究和改进。
光刻技术中的误差扩散也是一个需要解决的问题。在光刻过程中，任何微小的误差都可能被放大，从而影响最终产品的质量和性能。为了解决这一问题，研究人员正在探索误差校正技术，以及提高光刻设备的精度和稳定性。 光刻技术在半导体行业、光学设备制造等领域有着广泛的应用。在半导体行业，光刻技术用于制造芯片和集成电路；在光学设备制造领域，光刻技术用于制造各种微纳光学器件和光电传感器件。例如，在手机屏幕生产中，光刻技术用于制作显示面板的像素；在太阳能电池制造中，光刻技术用于制作电池上的电极和电路。
总之随着科技的不断发展，光刻技术在面临挑战的也取得了长足的进步。从最初的接触式光刻到现在的浸没式光刻和干式光刻，以及即将到来的EUV技术，光刻技术的发展历程代表着人类对精度和效率的不断追求。同时随着新型纳米压印等技术的逐步成熟，光刻技术的未来将更加广阔。这些新技术的出现不仅提高了光刻的精度和效率，同时也大大降低了制造成本，为微纳制造领域的发展提供了强有力的支持。我们有理由相信，随着科研人员对光刻技术研究的深入和新技术的不断涌现光刻技术将在未来集成电路、微纳制造以及更多领域中发挥更大的作用。
光刻技术的现状和发展
光刻技术的现状和发展
近两年来，芯片制造成为了半导体行业发展的焦点。芯片制造离不开光刻机，而光刻技术则是光刻机发展的重要推动力。在过去数十载的发展中，光刻技术也衍生了多个分支，除了光刻机外，还包括光源、光学元件、光刻胶等材料设备，也形成了极高的技术壁垒和错综复杂的产业版图。
光刻技术的重要性
据华创证券此前的调研报道显示，半导体芯片生产的难点和关键点在于将电路图从掩模上转移至硅片上，这一过程通过光刻来实现，光刻的工艺水平直接决定芯片的制程水平和性能水平。芯片在生产中需要进行20-30次的光刻，耗时占到IC生产环节的 50%左右，占芯片生产成本的1/3。
但光刻产业却存在着诸多技术难题有待解决。西南证券的报告指出，光刻产业链主要体现在两点上，一是作为光刻核心设备的光刻机组件复杂，包括光源、镜头、激光器、工作台等组件技术往往只被全球少数几家公司掌握，二是作为与光刻机配套的光刻胶、光刻气体、光掩膜等半导体材料和涂胶显影设备等同样拥有较高的科技含量。
这些技术挑战，也为诸多厂商带来了发展机会。时至今日，在这些细分领域当中，也出现了很多优秀的企业，他们在科技上的进步，不仅促进了光刻技术产业链的发展，也影响着半导体行业的更新迭代。
光源可靠性是光刻机的重要一环
众所周知，在光刻机发展的历史当中，经过了多轮变革，光刻设备所用的光源，也从最初的g-line，i-line发展到了KrF、ArF，如今光源又在向EUV方向发展。Gigaphoton是在全球范围内能够为光刻机提供激光光源的两家厂商之一（另外一家是Cymer，该公司于2012年被ASML收购）。Gigaphoton的Toshihiro Oga认为，光源是一项专业性较强的领域，并需要大规模的投资去支撑该技术的发展，而光源又是一个相对小众的领域，尤其是用于光刻机的光源有别于用于其他领域的光源——其他领域所用光源多为低频低功率，而光刻机所用光源则为高频高功率，这也让许多企业对该领域望而却步。
