预应力钢筋张拉顺序
预应力分级张拉百分比

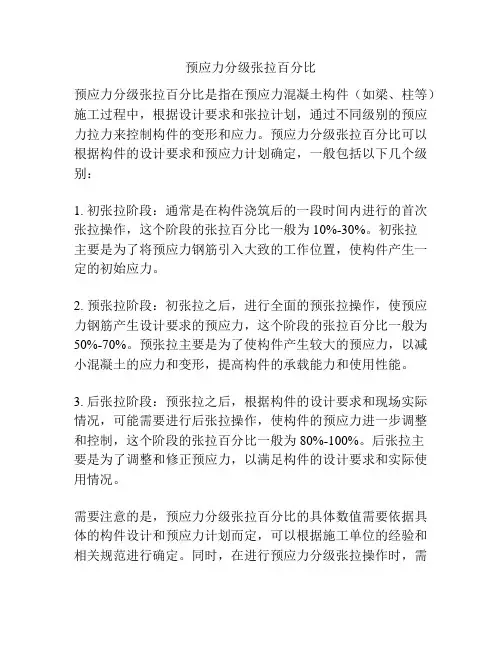

预应力分级张拉百分比
预应力分级张拉百分比是指在预应力混凝土构件（如梁、柱等）施工过程中，根据设计要求和张拉计划，通过不同级别的预应力拉力来控制构件的变形和应力。
预应力分级张拉百分比可以根据构件的设计要求和预应力计划确定，一般包括以下几个级别：
1. 初张拉阶段：通常是在构件浇筑后的一段时间内进行的首次张拉操作，这个阶段的张拉百分比一般为10%-30%。
初张拉
主要是为了将预应力钢筋引入大致的工作位置，使构件产生一定的初始应力。
2. 预张拉阶段：初张拉之后，进行全面的预张拉操作，使预应力钢筋产生设计要求的预应力，这个阶段的张拉百分比一般为50%-70%。
预张拉主要是为了使构件产生较大的预应力，以减小混凝土的应力和变形，提高构件的承载能力和使用性能。
3. 后张拉阶段：预张拉之后，根据构件的设计要求和现场实际情况，可能需要进行后张拉操作，使构件的预应力进一步调整和控制，这个阶段的张拉百分比一般为80%-100%。
后张拉主
要是为了调整和修正预应力，以满足构件的设计要求和实际使用情况。
需要注意的是，预应力分级张拉百分比的具体数值需要依据具体的构件设计和预应力计划而定，可以根据施工单位的经验和相关规范进行确定。
同时，在进行预应力分级张拉操作时，需
要严格控制预应力钢筋的张拉力和变形，以确保构件的质量和安全性。
现浇箱梁预应力张拉、压浆及封锚
现浇箱梁预应力张拉、压浆及封锚一、预应力张拉（1）张拉平台腹板束张拉位于箱梁顶面，顶、底板束张拉在梁腔内进行，横隔板处预应力张拉设置张拉作业平台，确保作业人员安全；张拉平台由既有现浇梁支架改造而成，利用工12型钢和原有贝雷架做支撑，然后设置上下爬梯、脚手板、护栏、挡脚板、安全网等。
张拉平台示意如图所示。
（2）预应力张拉顺序当箱梁混凝土立方体强度达到设计混凝土强度等级的100%以上且龄期达到7天后方可进行预应力钢束张拉。
预应力钢束张拉顺序为：通长腹板束→顶、底板束；顶、底板束张拉时，应先张拉靠近中腹板处钢束，顶板束与底板束张拉应上下交替进行。
张拉程序为：0→初始张拉吨位（10%σcon）→100%σcon张拉吨位→持荷2分钟锚固，σcon为预应力钢绞线锚下张拉控制应力（非千斤顶油泵显示值），锚下张拉控制应力σcon=0.75fpk。
钢束张拉时要对称进行，采用双控，以张拉力为主，引伸量作为参考。
（3）预应力张拉伸长量计算预应力束张拉采用张拉应力与伸长量双控，当张拉应力达到控制应力时，实际伸长量应在理论伸长量的-6%～+6%范围内。
实际伸长量值应扣除钢束的非弹性变形影响。
预应力张拉前，需根据施工图设计钢束曲线要素进行伸长量核算，预应力筋的理论伸长值的计算公式如下：式中：L -预应力筋的长度（mm ）（空间曲线长度）；-预应力筋的截面面积（mm2）（理论截面面积）；-预应力筋的弹性模量(N/mm2 )（实测弹性模量）；-预应力筋的平均张拉力(N)。
直线筋可取张拉端拉力，两端张拉的曲线筋按下式计算：-预应力筋分段起始端的拉力（N ）；-从分段起始端到计算截面的孔道长度(m)；-从分段起始端到计算截面曲线孔道部分切线的夹角之和(rad)；-考虑孔道（每米）局部偏差对摩擦影响的系数，预埋为塑料波纹管,设计给值为0.0015；-预应力筋与孔道壁的摩擦系数，预埋为塑料波纹管，设计取值为0.2。
预应力筋张拉的实际伸长量(mm)，可按下式计算：式中：-从初应力至最大张拉应力间的实测伸长量（mm ）；-初应力以下的推算伸长量（mm ），用初应力至最大张拉力间的实测伸长量按比例推算。
钢筋预应力工序
钢筋预应力工序钢筋预应力工序是建筑施工中一项关键的工作，它在加强混凝土结构承载能力和延长使用寿命方面起着重要作用。
本文将对钢筋预应力工序进行详细介绍。
一、工艺流程钢筋预应力工序可以分为以下几个步骤：钢筋制作、预应力锚固、张拉、锚固与切割。
1. 钢筋制作钢筋预应力工序的第一步是钢筋的制作。
钢筋一般采用高强度、低松散度的螺旋肋纹钢筋，以确保在预应力张拉后仍能保持足够的预应力。
2. 预应力锚固预应力锚固是将预应力钢筋牢固地固定于混凝土结构中的过程。
通常使用的锚固方式包括槽锚固、锚固板锚固和压力板锚固等。
通过锚固，预应力钢筋能够将其预应力传递给整个混凝土结构。
3. 张拉张拉是钢筋预应力工序中的核心环节。
通过液压或机械设备对预应力钢筋进行拉伸，使其产生必要的预应力。
张拉的过程需严格控制预应力的大小和均匀度，以确保混凝土结构的稳定性和安全性。
4. 锚固与切割在完成预应力张拉后，需要将预应力钢筋锚固于混凝土结构中，以保持预应力的持久性。
锚固处的混凝土应符合一定强度标准，以确保钢筋与混凝土之间的紧密结合。
切割是在完成锚固后，将多余的钢筋进行切割处理，以保持结构的整洁和美观。
二、注意事项在进行钢筋预应力工序时，需要注意以下几个方面。
1. 施工质量钢筋预应力工序的施工质量对结构的安全和使用寿命至关重要。
施工人员应具备专业技能，严格按照工艺流程操作，确保预应力的均匀施加和准确控制。
2. 设备检测施工前应对张拉设备进行检测，确保其性能稳定可靠。
在工程过程中，要定期检查设备和张拉压力的准确性，并及时修理或更换损坏或过期的设备。
3. 施工环境钢筋预应力工序要求施工环境安全、整洁、通风良好。
施工现场要保持干燥，避免因环境湿度过高导致钢筋腐蚀，影响预应力效果。
4. 监督检验钢筋预应力工序的施工应进行监督检验，确保符合相关标准和规范要求。
监督人员应对材料、设备和工艺进行抽查和监测，及时发现和纠正存在的问题。
结论钢筋预应力工序是现代建筑施工中不可或缺的工作环节。
预应力张拉操作规范
预应力张拉操作规范预应力张拉是预应力混凝土结构施工中的关键工序，其操作的规范性直接关系到结构的安全性和耐久性。
为确保预应力张拉施工的质量和安全，特制定以下操作规范。
一、施工准备1、技术准备熟悉施工图纸和设计要求，明确预应力筋的布置、张拉顺序、张拉力和伸长值等参数。
编制施工方案，包括施工工艺、质量控制措施、安全保障措施等，并经审批通过。
2、材料和设备准备预应力筋：应符合设计要求，具有质量证明书和检验报告，其规格、型号、数量应满足施工需要。
锚具、夹具和连接器：应符合国家标准和设计要求，具有质量证明书和检验报告，并进行外观检查和硬度检验，合格后方可使用。
千斤顶和油压表：应配套使用，并在使用前进行校验和标定，确保其精度符合要求。
其他辅助材料：如灌浆材料、排气管等，应符合设计要求和施工规范。
3、施工现场准备清理施工现场，保证场地平整、坚实，无障碍物。
搭建施工平台和防护设施，确保施工人员的安全。
预留预应力筋的孔道，孔道应畅通、无杂物，并进行必要的清理和检查。
二、预应力筋的安装1、下料根据设计要求和施工方案，确定预应力筋的下料长度。
采用砂轮切割机切断预应力筋，严禁采用电弧切割。
2、穿束将预应力筋逐根穿入预留孔道，穿束时应避免预应力筋与孔道壁摩擦，防止损伤预应力筋。
对于较长的预应力筋，可采用牵引法穿束，即在预应力筋的一端安装牵引头，通过卷扬机或其他牵引设备将预应力筋拉入孔道。
3、固定穿束完成后，应对预应力筋进行固定，防止其在孔道内移动。
固定方式可采用定位钢筋或其他可靠的固定方法。
三、千斤顶和油压表的安装1、千斤顶的安装将千斤顶安装在预应力筋的端部，使其轴线与预应力筋的轴线重合。
千斤顶的支承面应平整、坚实，防止千斤顶在张拉过程中倾斜或滑移。
2、油压表的安装将油压表安装在千斤顶的油压系统上，使其与千斤顶的油路连接紧密，无泄漏。
油压表的量程应满足张拉力的要求，精度不应低于 15 级。
四、预应力张拉1、张拉顺序应按照设计要求的张拉顺序进行张拉，一般先张拉纵向预应力筋，再张拉横向预应力筋；先张拉直线预应力筋，再张拉曲线预应力筋。
预应力张拉和压浆
预应力张拉的种类：先张和后张:预应力张拉中的先张和后张是两种不同的对混凝土构件施加预应力的方法,其区别在于先张法要有张拉台座，在混凝土浇筑之前,先把预应力钢筋张拉到设计拉力,然后浇筑混凝土，等到混凝土到一定强度（一般在设计强度的80%以上)后,放松预应力钢筋，通过混凝土对预应力钢筋的自锚，从而完成预应力构件。
而后张法是先浇筑混凝土构件，在浇筑前埋设预应力管道（一般为波纹管）或预埋胶管在浇筑后一定时间拔出形成管道。
然后等混凝土达一定强度（一般也在设计强度的80%以上）后，在管道内穿入预应力钢筋,进行张拉，然后用锚具锁定锚固。
在全部张拉完成后对管道内压浆，从而完成预应力构件。
波纹管的定位：梁的截面受力情况在梁中是下部受拉，在梁端是上部受拉，预应力筋曲线布置最符合梁的受力情况，简单的说曲线的形状基本和梁的受力包络图相似~张拉的条件:(1）所有预应力张拉设备已经过校验。
（2）砼强度达到图纸规定的传递预应力的砼强度，如图纸无规定时，砼强度不低于设计等级的75%。
（3）预应力筋的张拉顺序应符合设计要求，当设计未按规定时，可采取分批、分阶段对称张拉.张拉的方法预应力采用两端对称同时张拉、张拉力和伸长量双控法，两端千斤顶升降压、画线、测伸长、插垫等工作一起进行.重要构件的预应力张拉要控制应力，也要控制应变，叫双控。
钢绞线的伸长量:根据生产线长度和钢丝的弹性模量计算出需要预拉应力值时的总伸长度，控制这个长度值来代表控制应力。
就是说，达到这个总伸长度就表示满足预加应力的要求了.欠长、超长都是很大的失误.但是理论和实际存在差值是必然的,主要有各个方面影响，有波纹管摩阻,锚塞回缩,波纹管定位，钢绞线弹性模量等等因素,其中任何一个不准确就会影响实际值,所以说规范也给出了一个允许范围+-6％，只要在6%范围内就没事，在6%范围外的话就要好好查找一下原因了。
是不是油表、千斤顶标定的不够准确，或者计算出了问题。
其实一端张拉与两端张拉原理是一样的，利用物理原理进行解释,就是作用力与反作用力的关系。
预应力钢筋混凝土空心板梁桥后张法预应力砼张拉施工方案
后张法预应力砼张拉施工方案第一章、工程概况一、工程概况二、水文、地质概况1、水文资料勘探深度范围内无地下水显现。
二、地质资料工点区涉及地层要紧为：第四系全新统风积细砂，下伏基岩为白垩系上统页岩夹砂岩。
按地层由新到老、由细到粗的原那么，1~3m厚为细砂，呈褐黄色；3~8m为页岩夹砂岩，呈褐黄色，粉砂状结构。
三、结构概况1、设计荷载：公路Ⅱ级。
二、设计车速：30Km/h。
3、桥长：m +20*3 m + m =。
4、桥梁宽度：m（防护栏杆）+ m（桥面净宽）+ m（防护栏杆）=7m5、地震：大体烈度7度，按7度设防。
6、要紧材料：1）、混凝土：上部20m预应力空心板梁、桥面现浇层、支承垫石C50混凝土盖梁、桥墩、桩基础、桥台、挡块、耳背墙C35混凝土搭板C30混凝土桥面铺装层10㎝C50混凝土、8cm沥青砼第二章预应力施工部位及要紧技术参数一、施工部位预制预应力空心板梁，梁高为，单跨跨径20 m。
预应力混凝土空心板梁共采计18片，边梁6片，梁宽度；中梁12片，梁宽。
二、技术参数一、预应力钢束采纳高强度、低松弛预应力钢绞线。
技术参数应符合现行国家标准《预应力混凝土用钢绞线》的规定，钢绞线单根直径为Ф，标准强度f=1860MPa，弹性模量为×105MPa。
pk钢绞线应无损伤、无死弯、无锈蚀，有出厂合格证和实验、化验单。
利用前逐盘抽样做抗拉、抗弯实验，性能符合《预应力混凝土用钢绞线》（GB/T5224-2003）的规定方可利用。
二、其抗拉标准强度fpk=1860MPa，中板采纳5Ф一束，中板预应力钢绞线锚下张拉操纵应力为957MPa，每束伸长量131mm，边板采纳6Ф一束，边板预应力钢绞线锚下张拉操纵应力为1148MPa，每束伸长量140mm，钢束张拉采纳“双控”操纵，以操纵应力为主，引伸量复核，混凝土强度大于等于设计强度的90%才能许诺进行张拉钢束。
3、锚具采纳15-5型、15-6型系列锚具及其配件，预应力管道采纳圆形波纹管。
预应力的方法
①先张法预应力混凝土
②后张法（有粘结）预应力混凝土。
③后张法（无粘结）预ቤተ መጻሕፍቲ ባይዱ力混凝土
二、预应力混凝土施工的相关施工技术要求
分类
张拉顺序
放张强度
其它知识点
先张法预应力混凝土
先张拉钢筋，再浇筑混凝土；
由下向上，由中到边
不应低于设计的混凝土立方体抗压强度标准值的75%
不应低于设计的混凝土立方体抗压强度标准值的75%
无粘结预应力施工
先张拉楼板，后张拉楼面梁
不需预留孔道和灌浆，施工简单
采用无粘结预应力混凝土结构的混凝土强度等级：板不应低于C30，梁及其他构件不应低于C40。无粘结预应力施工：它的特点是不需预留孔道和灌浆，施工简单等。在无粘结预应力施工中，主要工作是无粘结预应力筋的铺设、张拉和锚固区的处理。
全部张拉工作完毕，应立即浇筑混凝土。超过24h尚未浇筑混凝土时，必须对预应力筋进行再次检查；如检查的应力值与允许值差超过误差范围时，必须重新张拉。
后张法预应力混凝土（有粘结）
先浇筑混凝土，预留孔道，再张拉钢筋；
对称张拉
预应力筋的张拉以控制张拉力值为主，以预应力筋张拉伸长值作校核。
及时进行孔道灌浆，灌浆用水泥浆28d标准养护抗压强度不应低于30MPa
预应力筋张拉
② 台面 台面是预应力构件成型的胎模，要求地基坚实平整，它 是在厚150mm夯实碎石垫层上，浇筑60～80mm厚C20混凝土面 层，原浆压实抹光而成。台面要求坚硬、平整、光滑，沿其
纵向有3%的排水坡度。
③ 横梁 横梁以墩座牛腿为支承点安装其上，是锚固夹具临时固 定预应力筋的支承点，也是张拉机械张拉预应力筋的支座。 横梁常采用型钢或钢筋混凝土制作。
（2） 槽式台座
槽式台座由端柱、传力柱、横梁和台面组成。 槽式台座既可承受拉力，又可作蒸汽养护槽，适用于张拉
吨位较高的大型构件，如屋架、吊车梁等。
槽式台座构造如图5.4所示。 槽式台座需进行强度和稳定性计算。端柱和传力柱的强度
按钢筋混凝土结构偏心受压构件计算。槽式台座端柱抗倾
覆力矩由端柱、横梁自重力矩及部分张拉力矩组成。
墩式台座由台墩、台面与横梁等组成。台墩和台面共 同承受拉力。墩式台座用以生产各种形式的中小型构件。
① 台墩
台墩是承力结构，由钢筋混凝土浇筑而成。
承力台墩设计时，应进行稳定性和强度验算。稳定性
验算一般包括抗倾覆验算与抗滑移验算。抗倾覆系数 不得小于1.5，抗滑移系数不得小于1.3。
抗倾覆验算的计算简图如图5.3所示。
的连接，宜采用对焊连接，且应先焊接后冷拉，以免焊
接而降低冷拉后的强度。预应力钢筋的制作，一般有对 焊和冷拉两道工序。
预应力钢筋铺设时，钢筋与钢筋、钢筋与螺丝端杆的连
接可采用套筒双拼式连接。
（2）钢筋（丝）的镦头
预应力筋（丝）固定端采用镦头夹具锚固时，钢筋（丝）
端头要镦粗形成镦粗头。
镦头一般有热镦和冷镦两种工艺。 热镦在手动电焊机上进行，钢筋（丝）端部在喇叭口紫
2、夹具
钢筋混凝土构件中预应力张拉工艺流程
钢筋混凝土构件中预应力张拉工艺流程预应力张拉工艺是钢筋混凝土构件中重要的施工工艺之一，通过对构件进行预应力张拉，可以提高构件的承载能力、抵抗变形能力、减小裂缝宽度等。
本文将详细介绍钢筋混凝土构件中预应力张拉的工艺流程。
一、材料准备1. 预应力钢束预应力钢束是预应力张拉工艺的核心材料，常用的预应力钢束有螺纹钢束和扭转钢束两种。
在进行预应力张拉前，需要对预应力钢束进行检查，确保钢束表面无明显的锈蚀、损伤和裂纹等缺陷。
2. 预应力锚具预应力锚具是用于固定预应力钢束的专用工具，其主要由锚板、锚具本体、锚具帽和锚具套等部分组成。
在选择预应力锚具时，需要根据构件的设计要求和预应力钢束的规格进行匹配。
3. 混凝土混凝土是构件的主要材料，需要按照设计要求进行配制。
在进行预应力张拉前，需要对混凝土进行检查，确保混凝土的强度达到设计要求。
4. 其他材料预应力张拉工艺中还需要用到一些辅助材料，如钢筋、锚固胶、防腐涂料等。
这些材料的选择和使用需要按照设计要求进行。
二、预应力张拉工艺流程1. 预应力钢束的安装首先需要在构件的预留孔内安装预应力钢束，然后将钢束的两端固定在构件的两侧。
在安装预应力钢束时，需要注意钢束的位置、张拉方向和张拉力的大小等因素。
2. 钢束的张拉在预应力钢束安装完成后，需要进行张拉。
在进行张拉时，需要根据设计要求控制张拉力的大小和张拉速度，避免过度张拉导致钢束断裂或混凝土裂缝。
3. 钢束的锚固在完成预应力钢束的张拉后，需要将钢束的两端固定在锚具上。
在进行锚固时，需要根据预应力锚具的规格和设计要求进行操作。
4. 后张拉在进行完初张拉后，需要进行后张拉。
后张拉的作用是对预应力钢束进行调整，以达到设计要求的张拉力大小和分布。
在进行后张拉时，需要根据设计要求进行操作。
5. 防腐涂料的施工在完成预应力张拉后，需要对构件进行防腐涂料的施工，以保护构件表面不受腐蚀的影响。
6. 混凝土的养护在完成预应力张拉后，需要对混凝土进行养护，以确保混凝土的强度达到设计要求。
预应力张拉工艺流程
预应力张拉工艺流程
预应力张拉工艺流程是一种用于加固混凝土结构的施工工艺。
下面是一种常见的预应力张拉工艺流程：
1. 混凝土浇筑：首先，在施工现场进行混凝土模版的搭建和钢筋的布置，然后将混凝土浇注到模板中。
浇注完后需要经过一定的时间进行养护，以确保混凝土具有足够的强度和硬度。
2. 钢束布设：在混凝土凝固后，施工人员会将预先浸泡在腊水中的预应力钢束布设在梁或板上。
钢束的布设应符合设计要求和施工规范。
3. 张拉与锚固：张拉是指将钢束的两端用张拉锚具连接并施加预先计算好的拉力。
这个过程需要使用张拉机具完成。
根据设计要求，施工人员会使用张拉机具，并将钢束拉直并施加拉力，直到达到设计要求的张拉力。
4. 长期锚固：当达到设计要求的张拉力后，施工人员会进行长期锚固。
这个过程是将张拉锚具与结构的锚固段连接起来，以保持张拉力的长期稳定。
5. 截断：在完成长期锚固后，施工人员会使用截断机器截断钢束的外露部分。
这一步是确保结构的整体美观和稳定。
6. 灌浆：最后，施工人员会在预应力张拉结构的钢束孔道中进行灌浆，以保护钢束，并提高结构的承载能力和耐久性。
总结起来，预应力张拉工艺流程主要包括混凝土浇筑、钢束布设、张拉与锚固、长期锚固、截断和灌浆等步骤。
这个流程可以提高混凝土结构的承载能力、抗裂性能和耐久性，广泛应用于桥梁、楼板、梁柱等建筑工程中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预应力钢筋张拉顺序
预应力钢筋的张拉顺序通常分为以下几个步骤：
1. 撤销混凝土浇筑完成后的内应力，即放松混凝土的初始收缩应力，以便预应力钢筋能够顺利
张拉。
2. 检查预应力钢筋的绳束及预应力锚固系统，确保其完好无损。
3. 根据设计要求确定张拉长度和钢筋张拉力值，调整张拉设备的张拉路径和张拉装置。
4. 开始张拉，先进行第一级张拉，将钢筋拉伸到一定长度后，使用张拉设备固定，并保持恒定
的张拉力等待一段时间，以便预应力锚具充分锚固。
5. 进行第二级张拉，将钢筋进一步拉伸到设计要求的长度，并再次固定张拉设备，保持恒定的
张拉力等待一段时间。
6. 如有需求，继续进行后续级别的张拉，每次增加的张拉量依次递减，直到达到设计要求为止。
7. 完成最后一级张拉后，对张拉设备进行紧固，并将预应力锚具固定在混凝土结构内部。
8. 检查预应力钢筋的拉伸长度、张拉力、固定情况等是否达到设计要求，如有需要可以进行调整。
9. 根据设计要求，在张拉后的梁体上进行密封处理，确保预应力钢筋的锚固稳固。
需要注意的是，以上步骤可能会根据具体工程设计和施工要求有所不同，应根据相关规范和要
求进行操作。
