框架涵施工方案
新建张家口至唐山铁路ZTSG-7标段 框架涵施工方案
编制： 复核： 审核：
中国铁建十四局集团张唐铁路项目经理部 二〇一一年一月二十七日 张唐铁路项目经理部 框架涵施工方案 中 铁 十 四 局 集 团 有 限 公 司 1
1
目录 1. 编制依据 ............................................................................................................................ 2 2.适用范围 ............................................................................................................................ 2 3.工程概况 ............................................................................................................................ 2 4.施工准备 ............................................................................................................................ 3 4.1. 施工测量与现场核对 .............................................................................................. 3 4.2. 施工场地和便道 ...................................................................................................... 3 4.3. 环境水检测与施工用水供应 .................................................................................. 4 4.4. 材料准备 .................................................................................................................. 4 4.5. 机械设备准备 .......................................................................................................... 4 4.6. 技术准备 .................................................................................................................. 5 4.7. 人员配置 .................................................................................................................. 5 5.工期安排 ............................................................................................................................ 6 6.施工工艺和方法 ................................................................................................................ 6 6.1. 施工工艺流程 .......................................................................................................... 6 6.1.1. 施工方法 ....................................................................................................... 7 7.质量要求 .......................................................................................................................... 13 7.1. 涵身实测项目 ........................................................................................................ 13 7.2. 钢筋安装实测项目 ................................................................................................ 14 7.3. 防水层实测项目 .................................................................................................... 14 8.施工注意事项 .................................................................................................................. 15 9.特殊季节施工措施 .......................................................................................................... 15 9.1. 夏季高温施工措施 ................................................................................................ 15 9.2. 雨季施工 ................................................................................................................ 16 9.2.1. 施工准备 ..................................................................................................... 16 9.2.2. 雨季施工物资保障措施 ............................................................................. 17 9.2.3. 雨季施工措施 ............................................................................................. 17 10. 安全技术措施 ............................................................................................................... 18 11. 环境保护措施 ............................................................................................................... 19 张唐铁路项目经理部 框架涵施工方案
中 铁 十 四 局 集 团 有 限 公 司 2
2
框架涵施工方案 为指导框架涵工程严格按设计施工，控制其施工质量，确保新建铁路涵洞施工质量满足设计及验标相关要求，指导现场按设计和相关规范施工，特编制本方案。 1. 编制依据
⑴ 铁道部《铁路桥涵施工规范》（TB10203-2002/J162-2002）； ⑵ 铁道部《客货共线铁路桥涵工程施工技术指南》（TZ203-2008）； ⑶ 铁道部《铁路混凝土工程施工技术指南》（TZ210-2005）； ⑷ 《铁路工程施工质量验收标准应用指南》； ⑸ 铁三院有关《钢筋混凝土框架箱涵》的设计文件； ⑹ 我单位编写的《施工方案（施组）编写指南》； ⑺ 我单位以往施工类似工程积累的经验。 2. 适用范围
本方案适用于中铁十四局张唐铁路项目部一工区承建的DK402+525～DK445+000路基段内的所有框架涵施工。 3. 工程概况
新建张家口至唐山铁路线路起自张家口地区的孔家庄站（IDK205+835.5），经张家口市的万全、宣化、赤城县，承德市的丰宁、滦平、兴隆县，唐山市的遵化、丰润、丰南、滦南、唐海县，至曹妃甸北站站前（迁曹K113+900），正线全长528.5km。 其中ZTSG-7标正线起止里程DK402+525～DK460+908，长57.088km，位于唐山市境内。ZTSG-7标工程范围主要包括：路基、桥梁、隧道（含
框架涵施工
不合格基底处理
• 地基处理一般有： 换填法、预压法、强夯法及强夯置换法、 振冲法 砂石桩法、水泥粉煤灰碎石桩（CFG桩 ）法、 夯实水泥土桩法、水泥土搅拌法、高压喷射注浆 法、石灰桩法、灰土挤密桩法和土挤密桩法、柱 锤冲扩桩法、单液硅化法和碱液法。
四、垫层施工
• 垫层一般为碎石垫层或混凝土垫层。现场应根据设计图纸 施工。
• 根据施工图纸放出涵洞左中线和涵洞中心线。并
根据涵节布置图和开挖深度、基础宽度、放坡率
确定开挖线。
2.1一般情况下的开挖
• 对于浅基坑（小于5m）或者地势条件较好的基坑 可直接采用放坡开挖。 • 基坑挖土接近基底高程后，应预留10～15cm由 人工开挖，以防止原状 土被破坏。 • 基坑如有积水，需在周边 设置排水沟，基础在角隅 部位要设置集水坑并用水 泵将水抽出基坑
6.5边墙顶板拼装
6.6边墙、顶板混凝土施工
• 为控制大体积混凝土的内部最高温度，宜优先选用低水化热水泥，并采用“双掺”并 最大限度降低水泥用量，延缓混凝土终凝时间 • (1)、灌筑混凝土前，应对模板、支架、钢筋进行检查。当发现问题，应及时处理，并 作记录。 • (2)、应将模板内的杂物和钢筋上的油污等清除干净；木模板应用水湿润，但不应留存
6.1内侧模板支立
• 施工工序：测量放线 、 边模支立 、顶板铺装 • 根据边墙高度先在底梗肋处，测量出边墙模板高 程并弹出墨线。然后在墨线处设置一排短钢管长 1.5米左右，用十字扣件夹紧以便支托边墙模板 • 内侧模采用组合模板现场拼装,立模前画出拼装图 ，优选加固方案；采用尺寸规格相同，表面平整 拉杆孔尺寸相同的模板。 • 顶模安装前测量调整顶托高度，再安装梗肋模板 、及拼装中间顶板模，切记顶模板逢避开钢管以 免影响模板连接操作，最后检查所有扣件是否有 松动。
钢筋混凝土框架涵施工
1 施工工艺技术1.1 框架涵施工工艺框架涵施工流程如图1.1-1所示。
图1.1-1 框架涵施工流程图1.1.1 基坑开挖（1）首先按图纸进行施工放样，测设出涵洞的轴线以及开挖线，并将轴线控制桩延长至基坑以外加以固定，以便校核。
（2）测设基坑平面位置及标高，确定开挖范围。
弃土采用自卸汽车运至指定弃渣场。
开挖至基底以上30cm停止机械开挖，改为人工开挖（保证基底不被扰动）。
挖至基底设计标高后，检测基底承载力。
（3）基础开挖时，查看周围有没有受影响的建筑物和管线，是否有足够的放坡条件，是否土体相对稳定。
基槽开挖按设计进行放坡开挖，每边各预留50cm宽工作面。
（4）基坑顶面应在两侧各设置一道50cm高土埝，防止地面水流入基坑。
1.1.2 基坑降水基底设置临时砖砌排水沟，在基础标高最低处设置0.8m×0.8m×1m集水坑，通过排水沟收集槽内积水，采用潜水泵将积水排至密闭式运泥浆运输车，运至拌和站集中处理，集水坑上口铺设木工板，预留电机下放口，并设置警示标牌。
1.2 混凝土垫层浇筑经监理检查验收换填地基承载力合格后，及时浇筑箱身底板混凝土垫层，垫层分段平置。
支设基础模板，按沉降缝间隔分段进行基础砼浇筑。
基础砼由拌合站集中拌和，用12m³搅拌运输车运至现场，通过天泵配合人工入模，插入式振动器振捣密实，人工整平。
1.3 钢筋绑扎1 钢筋加工及安装1）钢筋加工统一由钢筋加工场进行加工，加工完毕后运至施工现场进行安装。
钢筋焊接时，焊缝有效长度单面焊不小于10d，双面焊不小于5d，焊缝厚度不小于0.3d，焊缝宽度不小于0.8d。
钢筋焊接前必须根据施工条件进行试焊，合格后方可正式施焊。
2）钢筋安装时，要清除钢筋表面的锈蚀、灰尘、松散锈皮、油漆、油脂或其它杂质。
3）所有进场钢筋均要待试验合格后方可使用。
4）所有钢筋要准确安设，当浇注砼时，用支撑将钢筋牢固的固定。
钢筋应可靠地系紧在一起，不允许在浇筑砼时安设或插入钢筋。
铁路电化改造工程框架涵顶进施工方案
铁路电化改造工程框架涵顶进施工方案一、编制根据、原则及目的1、编制根据1）《铁路安全管理条例》（中华人民共与国国务院令第639号）2）《铁路营业线施工安全管理办法》（铁运【2012】280号）3）《南宁铁路局普速铁路营业线施工安全管理实施细则》（宁铁运【2013】26号）4）普速铁路工务安全规则》（铁总运【2014】272号）5）建工函[2009]260号《大型机械临近营业线施工管理规定》6）铁道部第32号《铁路交通事故应急救援规则》等有关文件及规定7）《营业线铁路安全事故应急救援条例》8）《建设工程安全生产管理条例》9）施工图、施工现场调查资料10）改建营业线与增建第二线铁路工程施工技术暂行规定（铁建设[2008]14号）11）《铁路工程施工安全技术规程》（TB10401-2003，J259-2003）等2、编制原则1）严格执行“安全生产，持证上岗”的原则，参建人员须经安全教育培训，考试合格后，持证上岗。
2）当施工与铁路行车安全发生矛盾时，遵循“安全第一”的原则，服从铁路行车的需要；行车不施工，施工不行车。
3）营业线施工严格执行一人一机专职防护、车过机停、营业线施工安全“三有、九不准”原则。
4）施工前对所有人员进行技术交底，掌握技术要点及注意的安全事项，确保施工万无一失，严格按照批准的施工方案进行。
5）遵循最大限度地减少对铁路运营干扰的原则。
3、编制目的明确顶进框架涵作业的施工方法、工艺流程、操作要点、工艺标准与安全防护方案。
二、工程简介1、项目概况本涵洞中心里程K164+462,位于玉林市米场镇六消洞村，要紧是将既有的1-1.0米宽平过道改成下穿通道而设，涵洞孔径1-4.2*3.0m、长度15.4m,与线路正交。
其截面形式见下图。
孔径3.5m顶进涵断面（单位：cm）2、要紧工程数量表三、施工总体部署1、施工准备1.1现场调查1)施工前与通信、信号、供电等有关设备管理部门联系，全面调查工点地下埋设的电力，通信光缆等地下管线情况。
新建武汉至黄石城际铁路框架涵项目施工设计方案

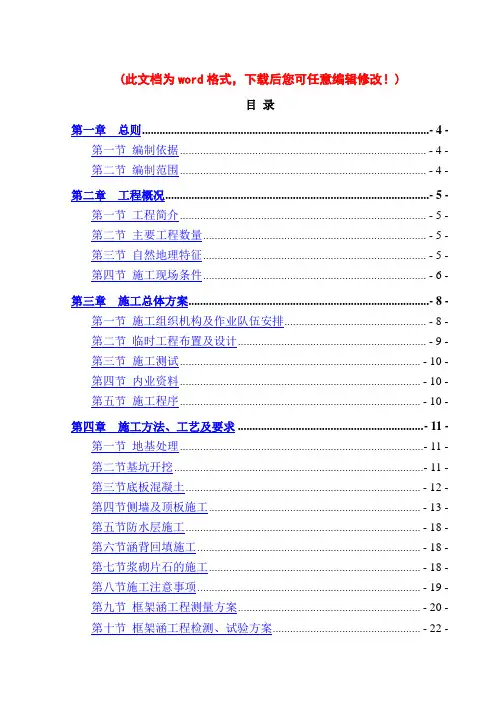

(此文档为word格式，下载后您可任意编辑修改！)目录第一章总则...................................................................................................- 4 -第一节编制依据..................................................................................... - 4 -第二节编制范围..................................................................................... - 4 -第二章工程概况...........................................................................................- 5 -第一节工程简介..................................................................................... - 5 -第二节主要工程数量............................................................................. - 5 -第三节自然地理特征............................................................................. - 5 -第四节施工现场条件............................................................................. - 6 -第三章施工总体方案...................................................................................- 8 -第一节施工组织机构及作业队伍安排................................................. - 8 -第二节临时工程布置及设计................................................................. - 9 -第三节施工测试................................................................................... - 10 -第四节内业资料................................................................................... - 10 -第五节施工程序................................................................................... - 10 -第四章施工方法、工艺及要求 ................................................................ - 11 -第一节地基处理.................................................................................... - 11 -第二节基坑开挖...................................................................................... - 11 -第三节底板混凝土................................................................................. - 12 -第四节侧墙及顶板施工......................................................................... - 13 -第五节防水层施工................................................................................. - 18 -第六节涵背回填施工............................................................................. - 18 -第七节浆砌片石的施工......................................................................... - 18 -第八节施工注意事项............................................................................. - 19 -第九节框架涵工程测量方案............................................................... - 20 -第十节框架涵工程检测、试验方案................................................... - 22 -第五章总工期及进度计划安排 ................................................................. - 23 -第一节总工期安排............................................................................... - 23 -第二节施工顺序安排........................................................................... - 23 -第三节施工进度安排........................................................................... - 23 -第六章主要材料及劳动力组织计划 ......................................................... - 24 -第一节主要材料供应计划................................................................... - 24 -第二节劳动力组织计划....................................................................... - 25 -第七章主要施工机械设备、试验及检测仪器供应计划 ......................... - 27 -第一节主要施工机械设备供应计划................................................... - 27 -第二节主要试验及检测仪器设备供应计划....................................... - 27 -第八章质量保证措施.................................................................................. - 29 -第一节质量目标、质量保证体系....................................................... - 29 -第二节主要施工技术措施................................................................... - 31 -第三节做好施工材料质量控制措施................................................... - 34 -第四节加强施工过程中的试验与检验............................................... - 35 -第五节机械设备的质量保证措施....................................................... - 35 -第六节冬季、雨季施工保证措施....................................................... - 36 -第七节经济保证措施........................................................................... - 39 -第九章安全保证措施.................................................................................. - 40 -第一节安全生产保证体系................................................................... - 40 -第二节安全生产目标........................................................................... - 41 -第三节安全生产承诺........................................................................... - 42 -第四节安全生产保证措施................................................................... - 42 -第五节消防安全制度........................................................................... - 46 -第六节涵洞施工安全的技术措施及方案........................................... - 47 -第七节施工现场安全应急预案........................................................... - 49 -第十章工期保证措施.................................................................................. - 57 -第一节工期保证体系........................................................................... - 57 -第二节保证工期的组织管理措施....................................................... - 57 -第三节设备、材料等资源保证措施................................................... - 57 -第四节计划安排保障措施................................................................... - 60 -第十一章环保、水保、文物保护措施 ................................................... - 62 -第一节文物保护措施和方案............................................................... - 62 -第二节环境保护措施和方案............................................................... - 62 -第三节水土保持措施和方案............................................................... - 65 -第四节建筑及生活垃圾的处置措施和方案....................................... - 66 -第十二章现场管理及文明施工 ............................................................... - 67 -第一节坚持文明施工、规范化施工................................................... - 67 -第二节文明施工条例........................................................................... - 67 -第三节文明工地规划........................................................................... - 68 -附图1：框架涵施工平面布置图.......................................................... - 70 -附图2：框架涵施工进度横道图.......................................................... - 71 -附图3：框架涵施工进度网络图.......................................................... - 72 -附表1：主要施工机械设备配备表...................................................... - 73 -附表2：主要试验和检测仪器设备配备表.......................................... - 73 -附表3：分年、季劳动力使用计划表.................................................. - 74 -附表4：分年、季完成工程数量计划表.............................................. - 75 -附表5：主要材料需求计划表.............................................................. - 75 -第一章总则第一节编制依据1、国家、铁道部及地方政府颁发的“工程质量管理条例”、“铁路建设质量管理规定”、“中华人民共和国建设工程安全生产管理条例”、“消防安全法”、“建设项目环境保护管理条例”等政策、法规、条例、规定；2、国家和铁道部颁发的铁建设[2005]《客运专线铁路桥涵工程施工技术指南》、《客运专线铁路桥涵工程施工质量验收暂行标准》、《铁路混凝土工程施工质量验收补充标准等》；3、现行铁路施工、材料、机具设备定额及企业定额等；4、武黄城际铁路施工承包合同、招投标文件；5、新建武汉至黄石城际铁路工程施工图纸；6、现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料；7、中国建筑股分有限公司武黄城际铁路工程WHSG-2标段总体实施性施工组织设计；8、其他相关依据。
框架桥涵工程专项施工方案
框架桥涵工程专项施工方案1. 引言框架桥涵工程是一项重要的基础设施建设项目，在城市交通建设中起着至关重要的作用。
本文档旨在提供框架桥涵工程施工的专项方案，以确保施工的顺利进行和质量的保障。
2. 施工目标本次框架桥涵工程施工的目标包括：•按照设计要求，完成框架桥涵的建设；•确保施工过程的安全性；•确保施工质量达到标准要求；•保护环境，最大限度减少对周边环境的影响。
3. 施工步骤3.1 前期准备•成立施工组织机构，并明确各个成员的职责；•编制详细的施工计划，并确保施工过程的合理安排；•准备所需的施工设备和材料，并进行验收，确保质量符合要求；•成立安全监控和环境保护小组，负责监督安全和环保事宜。
3.2 基础施工•进行土方开挖和基础打桩工程；•确保基础施工过程中的土方排放和搬运符合环保要求；•定期进行土方检测，确保基础承载力满足设计要求。
3.3 主体施工•进行主体结构的搭建和钢筋混凝土浇筑；•确保各个施工工序的质量控制，包括混凝土的配制、浇筑工艺、加固层的施工等；•控制施工过程中的温度、湿度等因素，确保施工质量。
3.4 设备安装•进行桥涵设备的安装，包括通风设备、水泵、电气设备等；•确保设备安装符合设计要求和相关标准；•进行设备的调试和试运行，确保设备正常运转。
3.5 精装修饰•进行桥涵的内外墙装饰、地面铺装、照明等工作；•确保装饰材料的质量符合要求，并严格控制施工工艺；•进行施工质量的检验和验收。
4. 施工管理4.1 安全管理•设置安全防护措施，并确保施工现场人员遵守；•进行安全培训，提高员工的安全意识；•检查和排查施工现场的安全隐患；•确保施工过程中的安全记录和事故报告。
4.2 质量管理•建立质量检查制度，并定期进行质量检查；•对施工工序进行质量把关和控制；•验证施工材料的质量，并进行记录；•进行质量问题的整改和处理。
4.3 环境保护管理•按照环境保护要求进行施工工艺的选择和调整；•控制施工过程中的噪音、震动、扬尘等污染源；•对施工过程中的污水、废弃物进行妥善处理；•定期进行环境监测和评估。
铁路钢筋混凝土框架箱涵施工设计方案
铁路钢筋混凝土框架箱涵施工方案1、编制说明及依据1.1编制说明根据铁三院邯济扩能改造工程 K106+693.1 1-4.0m钢筋混凝土框架涵施工图纸，国家、铁道部颁发的施工指南和工程质量验收标准，根据对施工现场的实际调查，依据我单位积累的成熟技术、同类工程施工经验以及现场踏勘调查获取的资料，本着确保安全、切实可行的原则，编制K106+693.1 1-4.0m钢筋混凝土框架箱涵施工方案，用于指导施工。
1.2编制依据（1）铁道部《铁路工程施工组织设计指南》（铁建设[2009]226号）。
（2）铁道部《铁路营业线施工及安全管理办法》的通知(铁办[2008]190号)，《铁路营业线施工安全管理补充办法》(铁运[2010]51号)，《铁路局《营业线施工安全管理实施细则》（京铁师[2008]435号），铁路局《营业线施工安全管理细则补充办法》（京铁师[2010]249号）。
（3）国家、铁道部、铁路局发布的有关施工技术安全规程。
（4）现行的国家有关方针政策，以及国家和铁道部有关规、验标及施工指南。
（5）邯济铁路扩能工程建设指挥部编制的《改建铁路邯济铁路扩能改造工程指导性施工组织设计》。
（6）铁三院《邯长邯济扩能改造工程施工技术交底材料》。
（7）图纸邯济扩能施涵-467修。
（8）现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料。
2、工程概况2.1工程概述及工程围K106+693.1 1-4.0m钢筋混凝土框架涵（既有里程K106+694.0）位于冠县-贾镇区间，位于双线区间、直线及j=2.0‰坡道上，线间距4.0m，线路法线与涵洞轴线夹角 26.0°，本涵为排洪兼灌溉而设，涵洞净宽4.0m，净高4.7m，本涵中间框架采用高边墙，采用斜盖板入口型式。
接长涵洞施工，需拆除线路右侧梯形节盖板、墙身、基础及翼墙墙身和基础，拆除时影响营业线安全，故拆除及接长施工时采用D24便梁进行线路加固，施工时线路限速45km/h。
钢筋砼框架箱涵施工方案
目录一、概述 (3)1、编制依据 (3)二、工程概况 (3)1、工程及地质简介 (3)2。
1、主要工程数量 (5)2。
2涵洞施工工期 (6)三、临时设施 (7)1、施工便道及临时改沟 (7)2、供水、供电设施 (7)3、劳动力及机械配置 (7)(1)劳动力组织 (7)(2)机械配置 (7)（3）施工进度计划 (8)（4）工期保证措施 (8)四、施工方案及施工方法 (8)1、总体施工方案 (8)2、施工工艺流程 (8)3、施工测量 (9)4、施工方法 (10)（1）基坑开挖 (10)（2)垫层 (10)(3）底板施工 (11)(4)钢筋工程 (11)(5）模板工程 (13)（6）涵洞砼浇筑 (15)（7）翼墙及出入口铺砌施工 (16)(8)沉降缝的施工 (17)(9）防水层的施工 (18)(10）涵洞的回填 (18)五、框架涵施工注意事项 (18)六、施工安全保证体系及措施 (19)1、安全生产目标 (19)2、安全生产保证体系 (19)3、安全生产技术措施和保证制度 (19)(1）一般安全技术措施 (19)（2)施工用电安全措施 (20)（3）机械安全防护 (20)七、工程质量、技术保证措施 (21)1、质量管理目标 (21)（1)基坑开挖质量标准 (21)(2）钢筋工程质量标准 (21)（3)模板、支架安装的允许偏差 (23)八、环保措施 (23)1、环保项目 (23)2、保障措施 (23)九、夏、雨季施工技术措施 (24)1、雨季施工措施 (24)2、夏季混凝土施工控制 (25)钢筋砼框架箱涵施工方案一、概述1、编制依据1。
1。
《铁路钢筋混凝土框架桥涵-桥参10》1。
2《小桥涵出入口铺砌》1.3《高速铁路桥涵工程施工质量验收标准》（TB10752—2010，J1148—2011）1.4《高速铁路桥涵工程施工技术指南》（铁建设【2010】241号）二、工程概况1、工程及地质简介本工区施工范围内有八座涵洞,其中中心里程为DK784+955 1—4.0m×5.46m框架涵为交通兼排洪而设框涵.涵轴线与线路中线正交，涵长19.6m,净高4。
下穿铁路框架涵顶进施工方案
下穿铁路框架涵顶进施工方案目录1、编制说明............................................................... 3 1.1编制依据............................................................... 4 1.2编制原则............................................................... 4 1.3编制范围............................................................... 4 2、工程概况............................................................... 4 3、施工组织安排......................................................... 4 4、施工准备............................................................... 5 4.1现场调查...............................................................5 4.2签订安全协议.........................................................5 4.3人力物资准备.........................................................5 4.4修建临时工程.........................................................6 5、施工方案...............................................................6 6、便梁支撑桩施工及防护............................................. 6 6.1线路加固...............................................................6 6.2挖孔桩施工............................................................6 6.3桩身混凝土灌注......................................................9 7、框架涵顶进施工......................................................10 7.1开挖工作坑.........................................................10 7.2滑板及润滑层施工...................................................11 7.3后背施工............................................................12 8、预制框构 (12)18.1施工工序...............................................................12 8.2模板与支护............................................................13 8.3钢筋加工与安装......................................................13 8.4混凝土浇筑............................................................13 8.5船头坡..................................................................14 9、顶进准备...............................................................14 9.1线路加固...............................................................14 9.2顶进设备...............................................................14 9.3开顶前的准备工作...................................................15 10、顶进作业...............................................................16 10.1试顶与框构起动...................................................16 10.2顶进..................................................................17 10.3顶进挖土............................................................17 10.4接长车道............................................................18 11、恢复线路............................................................ 19 11.1翼墙及引道施工...................................................19 11.2出入口铺砌施工...................................................19 12、附件 (19)2XX二线工程下穿铁路框架涵顶进施工方案 1、编制说明1.1 编制依据、《XX线XX至XX段增建二线工程,XX二线XX施,涵,-9351,1-3.0*3.5m,框架涵设计图》及相关资料。
钢筋混凝土框架箱涵施工方案
钢筋混凝土框架箱涵施工方案一、工程概述本次钢筋混凝土框架箱涵施工位于_____地段，主要用于_____。
该箱涵设计尺寸为_____，涵身长度为_____，进出口形式为_____。
施工场地的地形、地貌及地质条件为_____，周边环境对施工的影响主要有_____。
二、施工准备1、技术准备（1）熟悉施工图纸，进行图纸会审，编制施工方案并报监理审批。
（2）对施工人员进行技术交底，明确施工质量标准和技术要求。
2、材料准备（1）钢筋：选用符合设计要求的钢筋，进场时必须有质量证明书，并按规定进行抽样检验，合格后方可使用。
（2）混凝土：采用商品混凝土，提前与搅拌站联系，确定混凝土的配合比、坍落度等技术指标。
（3）模板：选用钢模板或木模板，保证模板的强度、刚度和稳定性，表面平整光滑。
3、现场准备（1）平整施工场地，修筑施工便道，确保施工车辆和机械设备通行顺畅。
（2）设置临时排水设施，排除施工场地内的积水。
（3）测量放线，确定箱涵的中心线、边线和高程控制点。
三、施工工艺流程1、基础施工（1）开挖基础：采用机械开挖为主，人工配合为辅的方式，开挖至设计基底高程。
开挖过程中要注意控制边坡坡度，防止坍塌。
（2）基底处理：对基底进行平整、夯实，并按设计要求进行地基处理，如换填、加固等。
（3）基础钢筋绑扎：在基底上铺设钢筋网，钢筋的间距、规格和型号符合设计要求，采用扎丝绑扎牢固。
（4）基础模板安装：安装基础模板，模板要支撑牢固，拼接严密，防止漏浆。
（5）基础混凝土浇筑：浇筑基础混凝土，采用分层浇筑、振捣密实的方法，浇筑完成后及时进行养护。
2、涵身施工（1）涵身钢筋绑扎：在基础上绑扎涵身钢筋，钢筋的连接方式采用焊接或机械连接，接头位置符合规范要求。
（2）涵身模板安装：安装涵身模板，模板要采用对拉螺栓进行加固，保证模板的垂直度和平整度。
（3）涵身混凝土浇筑：浇筑涵身混凝土，浇筑顺序从一端向另一端推进，分层浇筑、振捣密实，注意预留沉降缝。
铁路涵洞及框架桥接长施工方案及方法
现以K98+923.4接长涵洞为例，详见下图：
挖孔桩布置立面示意图
挖孔桩布置平面示意图
4.接长涵洞施工
4.
挖孔桩施工完成待砼强度达到要求后，进行既有涵洞翼墙的拆除，翼墙采用破碎头拆除，拆除翼墙时严禁破坏既有涵洞主体，禁止采用爆破拆除。翼墙拆除施工后要对既有线几何状态进行检查，线路几何状态每天上、下午各检查2次，如有明显变化时则加大检查频次，直至每趟车后检查一次，轨道几何状态有变化时安排线路作业人员及时整道达到维修标准。翼墙拆除后应对既有路基沉降变形及线路平面位移进行观测。观测方法如下：
既有线施工防护网布置图
隔离网防护示意
3.
人工挖孔桩开孔前，首先做好前期准备工作，包括测量放样工作已经完成、搭设临时雨棚、井口四周向线路外侧设置临时排水坡、桩孔开挖使用的工具及起吊运土工具，安全设施等。挖孔桩由人工自上而下逐层用镐、锹进行施工，遇坚硬土层用锤、钎破碎；挖土次序为先挖中间部分后挖周边。护壁混凝土采用C25混凝土。然后进行下一节段的施工，直到挖到设计深度。
为了保证各施工地点原排水系统畅通，临时封堵施工地段两端，再用抽水泵排除至下游端，保证上游不囤积水。
为保证过人涵洞通行能力，采取临时改移道路的方式进行疏解或临时封闭道路。
Hale Waihona Puke 开挖采取人工配合挖掘机进行，当开挖过程遇岩石时采用膨胀剂静态爆破配合风镐开挖，严禁采用爆破施工。
4.
（1）集中预制现场安装接长
孔径2.0m以下圆涵每涵节重量均小于10T的涵洞采取集中预制现场吊车安装施工，吊装时如机械回转半径有侵限的可能，则在机械上加装限位装置。施工现场安排防护人员掌握列车运行情况，确保行车安全。吊装图如下：
