静电喷塑工艺流程
静电喷塑工艺流程（静电喷涂工艺流程、静电粉末喷涂工艺）
及各工序相关设备、材料简介
静电喷涂工艺流程图解
静电喷塑比传统喷漆工艺的优势（“静电粉末喷涂”俗称“静电喷塑”）：
1、不需稀料，施工对环境无污染，对人体无毒害；
2、涂层外观质量优异，附着力及机械强度强；
3、喷涂施工固化时间短；
4、涂层耐腐耐磨能力高出很多；
5、不需底漆；
6、施工简便，对工人技术要求低；
7、成本低于同效果的喷漆工艺；
8、有些应用场合已经明确提出必须使用静电喷塑工艺处理；
9、静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象；
10、喷涂效果在机械强度、附着力、耐腐蚀、耐老化等方面优于喷漆工艺；
11、发展速度快，除了象锤纹、桔纹、磨砂、高光、亚光、裂纹、闪金、闪银等各种效果之
外，近几年陆续出现了耐高温粉末、内低温粉末、高耐候性粉末、耐水粉末、耐酸粉末、低温
固化粉末、UV固化粉末等等，使静电粉末喷涂具有更为广阔的前景。
静电喷塑工艺原理：用静电 粉末喷涂设备（静电喷塑机）把粉末涂料喷涂到工件的表面，在
静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固
化，变成效果各异（粉末涂料的不同种类效果）的最终涂层 。
1前处理
目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层
附着力的“磷化层”。
主要工艺步骤：除油、除锈、磷化、钝化。工件经前处理后不但表面没有油、锈、尘，而
且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能
增加喷塑层的附着力 。
常见前处理有浸泡式和喷淋式两种，浸泡式需要多个浸泡槽；喷淋则需要在喷涂流水线上
设置一段喷淋线。
相关设备：前处理槽（混凝土做槽 ，数量等同于前处理工序数）；或喷淋流水线。
相关材料（化学药品）：硫酸、盐酸、纯碱（Na2CO3）,酸性除油剂，磷化液，钝化液
2、静电喷涂
目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应
该采用高性能的静电喷塑机来完成喷涂。
工艺步骤：
利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；
落下的粉末通过回收系统回收，过筛后可以再用
相关设备：
1、静电喷塑机（静电粉末喷涂机）1台或多台
2、具有粉末回收功能的喷房（单工位或双工位）
3、空气压缩机和压缩空气净化器（油水过滤器）
相关材料：
粉末涂料（喷涂原料，俗称“塑粉”，有高光、亮光、半亚光、亚光、砂纹、锤纹、
裂纹等不同效果不同颜色）。
3、高温固化
目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，
从而得到我们想要的工件表面效果。
工艺步骤： 将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相
应的时间（15分钟）；开炉取出冷却即得到成品。
1、固化炉由“加热系统”和 “保温箱体”两部分构成，其中“加热系统”包含控制系统。
2、固化环节可以采用箱式固化炉（可选择一端开门或两端开门）；也可采用通过式烘道（喷
涂流水线中，工件以一定速度通过恒温烘道，完成固化）。
各种加热能源的固化炉（烘道）加热系统
1、全自动燃气热风加热系统（环保、低耗）
2、半自动燃煤热风加热系统（连续运行消耗低）
3、全自动燃油热风加热系统
4、全自动远红外电加热系统（设备投资少，能耗高）
可根据您的喷涂量、当地的能源条件等灵活选择。
首选的加热系统是燃气加热系统和燃煤加热系统。
保温效果优秀、价格低廉的拼装式固化炉箱体
特点：
（1）固化炉保温箱体内壁为压槽增强镀锌钢板，寿命长。
（2）外壁为压槽增强静电喷涂彩钢板，外观美观。
（3）保温层采用高密度机压岩棉， 保温板的侧壁设置阻热桥结构，保温效果好。
（4）连接部件、固化炉箱体内的风道均采用镀锌钢板制造，防锈、美观，重要连接件冲制阻
热桥结构，减少热量散失。
（5）采用合理的拼装式结构，运输方便，运输费用低，装配工艺简单，保温效果好。
（6）燃气加热、燃煤加热、燃油加热的固化炉内设置多点均布独立可调式风口，使烘道内气
流分布合理，温度均匀；
（7）对于远红外电辐射加热固化炉，通过内部发热元件的合理分布来降低各部位温差。
（8）固化炉门采用仿集装箱锁紧结构，操作方便，左右门扇均设有企口挡板，门框边缘设置
密封凸条，密封性好。
（9）门锁采用自动升降结构，开锁后杆自动上升，避免开门时碰到门外的轨道。
（10）固化炉可两端开门，方便工件周转，提高固化炉的利用率，降低空载率，避免余热散失
浪费。
4、装饰处理
目的：使经过静电喷涂 后的工件达到某一种特殊的外观效果如：各种木纹、花纹、增光
等。
工艺步骤：罩光；转印等处理工艺 。
静电喷涂工艺流程
静电喷涂工艺流程静电喷涂是一种常用的喷涂工艺，适用于各种材料和产品的表面涂覆。
其工艺流程可以分为准备工作、喷涂操作和喷涂后处理三个步骤。
首先是准备工作。
包括材料准备、设备准备和环境准备三个方面。
材料准备包括涂料的选择、颜色调配和稀释。
设备准备包括喷涂枪、气源系统、喷涂箱等设备的检查和调整。
环境准备包括喷涂场地的清洁，做好防尘、通风和安全措施。
接下来是喷涂操作。
首先是喷涂前的准备工作。
根据产品的形状和大小，选择合适的夹具和支架，保证产品的固定和平稳。
然后将准备好的涂料倒入喷涂枪的涂料杯中，并调整喷涂枪的喷射角度和喷射压力。
在喷涂过程中，要控制喷涂枪与产品的距离和喷射速度，保证涂层的均匀和充分覆盖。
喷涂完成后，及时对喷涂枪和涂料杯进行清洗和保养，以保证下一次喷涂的质量。
最后是喷涂后处理。
喷涂完成后，需要对涂层进行干燥和固化。
可以采用自然干燥或加热烘干的方式。
在干燥和固化过程中，要注意控制温度和时间，避免涂层出现开裂和变形。
完成后，对涂层的质量进行检查和修整，保证涂层的光滑和无明显的瑕疵。
在整个静电喷涂工艺流程中，需要特别注意以下几点。
首先，要保持喷涂场地的清洁，避免灰尘和杂质对涂层的影响。
其次，要控制喷涂枪与产品的距离和喷射速度，保证涂层的均匀和充分覆盖。
再次，要注意涂料的稀释和调配，确保涂料的质量和流动性。
最后，要对喷涂枪和涂料杯进行定期的清洗和保养，避免堵塞和损坏。
总之，静电喷涂工艺是一种常用且高效的喷涂方式。
在实际操作中，请根据具体产品的要求和涂料的特性进行调整和优化，以获得满意的喷涂效果。
喷塑工艺流程及技术要求
喷塑工艺流程及技术要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!喷塑工艺是一种将塑料粉末通过喷枪均匀地喷涂在工件表面的装饰和防腐处理方法。
喷塑的工艺流程
喷塑是将塑料粉末喷涂在零件上的一种表面处理方法。
喷塑也就是我们常讲的静电粉末喷涂涂装，其处理工艺是20世纪80年代以来国际上采用较为普遍的一种金属表面处理的装饰技术。
该技术与普通喷漆表面处理相比，优点体现在工艺先进、节能高效、安全可靠、色泽艳丽等方面。
因此，常常被应用于轻工、家用装修领域。
下面笔者跟大家讲一下喷塑的工艺流程1、前处理：目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。
主要工艺步骤：除油、除锈、磷化、钝化。
工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力。
2、静电喷涂目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。
工艺步骤：利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；落下的粉末通过回收系统回收，过筛后可以再用。
3、高温固化目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。
工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相应的时间（15分钟）；开炉取出冷却即得到成品。
一般工件不同，加温温度与保温时间也不同。
提示：加热及控制系统（包括电加热、燃油、燃气、燃煤等各种加热方式）+ 保温箱体=固化炉。
4、出炉冷却出炉冷却是将喷塑过程的结果进行冷却，使之回归到正常温度的一个过程。
5、装饰处理目的：使经过静电喷涂后的工件达到某一种特殊的外观效果如：各种木纹、花纹、增光等。
工艺步骤：罩光；转印等处理工艺。
杭州富阳迅达喷塑厂位于杭州富阳市鹿山街道，是一家具有多年表面处理,静电喷塑的专业生产厂家。
主要喷塑产品有通信行业、邮电器材行业、空调板、护栏等。
静电喷塑采用进口设备，对施工对环境无污染，对人体无毒害，适用于电柜、电缆桥架、铝合金表面喷涂、高速公路防眩板、围墙护栏、健身器材、铸件喷塑等产品。
静电喷塑工艺规程
静电喷塑工艺规程一、准备把箱体和箱盖配装完毕，焊接件焊好。
二、清理1、去除油污，箱体内表面用SB—1A型喷砂机清理成银白色。
2、箱体外表面用铜丝轮清理干净。
3、用毛刷扫除工件表面尘埃。
当工件表面要求平整时，焊缝及不平处用香蕉水清洗后刮上导电腻子。
三、喷粉用NP—10型喷粉设备在箱体内表面均匀喷涂纯环氧型粉末涂料。
四、热固工件经喷粉后送入自制烘箱，加热至160℃，保温10~15分钟，工件出烘箱。
五、喷粉用NP—10型喷粉设备在箱体内外表面均匀喷涂树脂\环氧型粉末涂料。
六、热固工件经喷粉后送入自制烘箱，加热至160℃，保温10~15分钟，工件出烘箱后对露出金属颜色的地方进行补喷，再进烘箱保温短暂时间。
再出烘箱后，需经过30分钟以上才能触摸工件表面。
七、修补对箱体内表面有气孔、沙眼等缺陷的地方用粉末和丙酮的混合物进行修补，直至合格。
八、检验按工艺要求和中华人民共和国煤炭行业标准MT334—93煤矿铅酸蓄电池防爆特殊型电源装置通用技术条件检验。
SB—1A型回收式喷砂机操作规程一、操作准备1、检查所有联接处有无松动，是否正确牢固，各胶管有无损坏现象，易损件是否需要更换，以保证正常使用、生产及安全。
2、气源压力、气量必须满足技术要求，应为干燥、洁净的压缩空气。
3、加入的磨料应是粒度均匀、干燥、无杂质、少粉尘的磨料，加入量约200kg，从砂罐上部加入，磨料不准加满到加砂孔口处，应低于加砂孔口处60mm。
4、过滤筒内的滤芯应根据使用的工作量、磨料材质、粉尘杂质状况，应及时清理或用气吹净滤芯，保证负压力不下降，回收效果好。
5、启动真空泵电机时，请注意电机旋转方向，严禁反向旋转使用，以免损坏真空泵和烧坏电机。
喷砂机暂不使用时，罐内的磨料需放净，以免造成砂粒板结。
6、各使用的胶管不准许与锐利的金属或其它尖硬的物品相互刮碰磨擦，真空回收螺旋管严禁踩压，以免造成损坏。
7、操作开关严禁捆绑使用，造成不安全因素。
8、在处理工作中，如发现处理的效率及建立起来的粗糙度已与新砂处理的有明显差异，则说明罐内的磨料破碎率已很高，应打开罐底部卸砂口，放掉旧砂并重新加入新砂料。
喷塑工艺流程都有哪些
静电喷塑工艺原理是用静电喷粉设备（静电喷塑机）把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固化，变成效果各异（粉末涂料的不同种类效果）的最终涂层；喷涂效果在机械强度、附着力、耐腐蚀、耐老化等方面优于喷漆工艺，成本也在同效果的喷漆之下。
下面笔者来跟大家讲一下喷塑工艺流程都有哪些。
1、前处理目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。
主要工艺步骤：除油、除锈、磷化、钝化。
工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均而粗糙的不容易生锈的灰色磷化膜，既能防又能增加喷塑层的附着力相关设备：前处理槽（混凝土做槽，数量等同于前处理工序数）；相关材料（化学药品）：硫酸(H2SO3)、盐酸(HCl)、纯碱（Na2CO3），酸性除油剂，磷化液，钝化液。
2、静电喷涂目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。
工艺步骤：利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；落下的粉末通过回收系统回收，过筛后可以再用。
相关设备：1、静电喷塑机（静电粉末喷涂机）1台或多台2、具有粉末回收功能的喷房（单工位或双工位）3、空气压缩机和压缩空气净化器（油水过滤器）相关材料：粉末涂料（喷涂原料，俗称“塑粉”，有高光、亮光、半亚光、亚光、砂纹、锤纹、裂纹等不同效果不同颜色）。
3、高温固化目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。
工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相应的时间（15分钟）；开炉取出冷却即得到成品。
提示：加热及控制系统（包括电加热、燃油、燃气、燃煤等各种加热方式）+保温箱体=固化炉。
相关设备：固化炉。
静电喷涂工艺流程

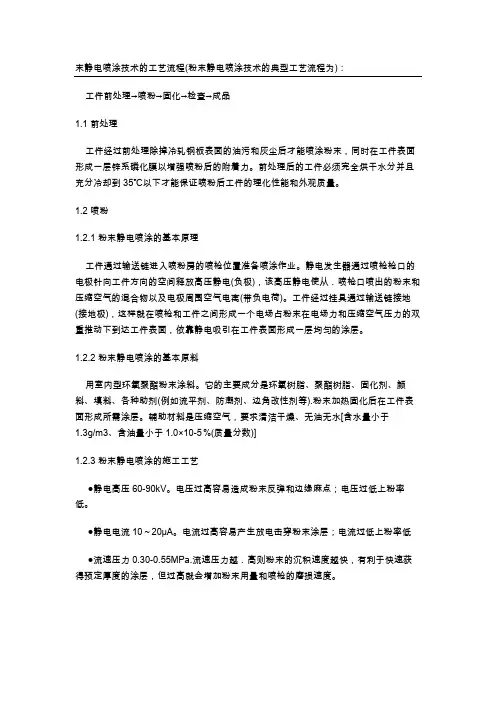

末静电喷涂技术的工艺流程(粉末静电喷涂技术的典型工艺流程为)：工件前处理→喷粉→固化→检查→成品1.1 前处理工件经过前处理除掉冷轧钢板表面的油污和灰尘后才能喷涂粉末，同时在工件表面形成一层锌系磷化膜以增强喷粉后的附着力。
前处理后的工件必须完全烘干水分并且充分冷却到35℃以下才能保证喷粉后工件的理化性能和外观质量。
1.2 喷粉1.2.1 粉末静电喷涂的基本原理工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。
静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。
工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。
1.2.2 粉末静电喷涂的基本原料用室内型环氧聚酯粉末涂料。
它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。
辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3、含油量小于1.0×10-5％(质量分数)]1.2.3 粉末静电喷涂的施工工艺●静电高压60-90kV。
电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。
●静电电流10～20μA。
电流过高容易产生放电击穿粉末涂层；电流过低上粉率低●流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。
●雾化压力0.30～0.45MPa。
适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。
适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。
●清枪压力0.5MPa。
清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。
静电塑粉喷涂工艺操作规程
XXX 电梯有限公司XXX/QMS302-02-2018 ----------------------------------------------------------------------------------------------------------------------------------------版本号/修订次：B/0受控状态：发放编号：静电塑粉喷涂工艺操作规程编制：审核：批准：发布日期：生效日期：1.总则根据《NJPC-2003A静电粉末喷涂机使用说明书》、《OMTC喷涂设备用户手册》、《自动升降机用户手册》，本公司喷涂产品，结合塑粉供应商提供参数,以及GB15067-1995《涂装作业规程粉末静电喷涂工艺安全》，编制本文件。
本文件仅适用于本公司静电塑粉喷涂生产线。
2. 工艺流程：挂件→喷涂→烘干固化→摘件→检查2.工艺参数2.1 静电塑粉本公司静电塑粉使用“纯聚酯粉末”(PURE POLYESTER)。
2.1.1 粉末的颗粒级配2.1.2 粉末的电阻率粉末电阻率为109--1013Ω.cm。
2.1.3 粉末的含水率粉末的含水率小于等于0.5%。
2.1.4 保存期超过6个月的和回收的粉末1)保存期超过6个月的粉末：必须过筛，要求用双层钢丝筛网180目；2)受潮的粉末：可在40-50℃下长时间干燥；3)回收的粉末过筛后，必须按30%的比例与新粉搭配。
喷涂用粉末必须严格按上述要求执行，否则达不到预期的喷涂产品质量要求。
2.2 喷涂电压2.2.1 一般喷涂电压：50—70KV。
2.2.2 死角、内角喷涂电压：40--50KV。
2.3 喷涂相关的气压2.3.1 集粉桶流化气压：0.05—0.10Mpa(0.50—1.00bar)2.3.2 一次气压(浓度气压)：0.20—0.35Mpa(2.00—3.50bar)2.3.3 二次气压(雾化气压)：0.08—0.15Mpa(0.80—1.50bar)2.3.4 三次气压(冷却倍压块、清洁放电针用气压)：0.02—0.04Mpa(0.20—0.40bar)2.4 喷粉量2.4.1 喷粉量：是指单位时间内喷枪的出粉量，一般喷涂施工中喷粉量控制在100—200g/min。
静电粉末喷涂工艺流程
静电粉末喷涂工艺流程以静电粉末喷涂工艺流程为标题，我们来介绍一下该工艺的具体步骤和流程。
一、准备工作在进行静电粉末喷涂之前，首先需要做好准备工作。
这包括清洁和预处理工作，确保喷涂表面无油污、尘埃和其他杂质。
同时，需要对待喷涂的物体进行适当的预处理，如磷化、阳极氧化等，以增加涂层的附着力和耐腐蚀性。
二、粉末喷涂1. 选择合适的喷涂设备和粉末材料，将粉末材料倒入喷涂设备的喷枪或喷涂室中。
2. 调整喷涂设备参数，如喷涂压力、喷枪距离等，确保喷涂效果和涂层厚度符合要求。
3. 开始进行粉末喷涂，将喷枪或喷涂室中的粉末喷射到待喷涂物体表面。
喷涂过程中，要保持均匀的喷涂速度和喷涂距离，以确保涂层的均匀性和一致性。
4. 喷涂完成后，对喷涂物体进行检查，确保涂层的质量和外观符合要求。
三、固化粉末喷涂完成后，需要进行固化工艺，以使粉末涂层达到最佳的性能和耐久性。
固化一般采用热固化或紫外线固化两种方式。
1. 热固化：将喷涂物体放入烘箱或烤房中，通过加热使粉末涂层熔化并固化。
固化温度和时间需要根据粉末材料的特性和厂家要求进行调整，以确保固化效果和涂层质量。
2. 紫外线固化：使用紫外线灯照射粉末涂层，使其在短时间内固化。
紫外线固化具有固化速度快、节能环保等优点，适用于某些特殊材料和工艺要求。
四、检查和包装固化完成后，需要对涂层进行检查，以确保涂层的质量和性能符合要求。
检查内容包括涂层的厚度、附着力、耐腐蚀性等。
对于不符合要求的涂层，需要进行修补或重新喷涂。
对涂层完成的物体进行包装，以保护涂层不受损坏或污染。
以上就是静电粉末喷涂工艺的基本流程。
通过合理的准备工作、粉末喷涂、固化和检查等环节，可以得到质量优良、外观美观的粉末涂层，提高产品的附加值和市场竞争力。
同时，静电粉末喷涂工艺还具有环保、节能等优点，被广泛应用于汽车制造、家电、建筑等行业。
静电喷塑工艺规范
静电喷塑工艺规范编号: 版本号:V1.0 拟制: 审核: 批准: 一、适用范围适用于天地（常州）自动化股份有限公司产品外壳和零部件的喷塑加工。
二、工艺流程1前处理目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。
主要工艺步骤如下：1.1除油1.1.1去除黑色金属工件在生产过程中表面的油污用槽浸法碱液清洗配方：氢氧化钠4%、磷酸钠4%、磷酸三钠4%、OP-10乳化液0.3%、温度90~95℃处理时间5~8分钟。
处理后检查方法：水洗后用刷帚刷目测油污是否去净.。
1.1.2去除有色金属工件表面的油污用槽浸法采用KL-13型除油除锈添加剂处理（该添加剂为白色粉末）使用浓度：兑水比例2%温度大于5℃（如加温处理速度加快）时间5~10分钟槽液PH值：7。
1.1.3塑料制品的表面除油用槽浸法选用KL-16型脱腊除油粉使用浓度：兑水比例5%温度40~65℃时间5~10分钟。
除油后必须水洗，清除表面洗剂并确认油污去尽后进行下一步工序。
1.2除锈采用酸性除锈去除钢铁表面的锈垢用槽浸法。
酸洗除锈液配方：浓度31%的工业盐酸、缓蚀剂3%温度：常温。
处理时间3~8分钟处理后检查方法：水洗后目测是否有锈垢存在。
确认表面锈垢除尽后进行下一步工序。
1.3磷化用锌系磷化液使钢铁表面磷化用槽浸法。
WF磷化剂分为：A剂——配槽剂B剂——补加剂C剂——促进剂。
槽液配制：槽内加水3／4体积按每25~30公斤／吨的量加入A剂然后再添加用热水溶解的氢氧化钠（按每0.7公斤／吨的用量）最后加水至工作液面确认酸度。
在即将开始磷化时按每0.5~0.7公斤／吨的量加入C剂搅拌均匀待用。
使用工艺参数：总酸度18~35点游离酸度0.5~1.5点促进剂2~3点温度35~45℃浸磷时间5~10分钟检查方法：水洗、干燥后目测磷化膜应呈瓦灰色、结晶细致、无斑点、以及未磷化到的部位无氧化物等固体沉积物残留于表面磷化后水洗应彻底清洗后应迅速干燥。
静电粉末喷涂工艺流程(3篇)
第1篇一、概述静电粉末喷涂是一种利用静电原理，将粉末涂料吸附到工件表面的涂装方法。
它具有涂层均匀、附着力强、干燥速度快、环境污染小等优点，广泛应用于金属、塑料、木材等材料的表面涂装。
本文将详细介绍静电粉末喷涂的工艺流程。
二、静电粉末喷涂工艺流程1. 工件准备（1）工件表面处理：在静电粉末喷涂前，需对工件表面进行处理，包括去油、去锈、去氧化皮等，以保证涂层与工件表面的良好结合。
（2）工件清洗：工件表面处理后，需用溶剂或清洗剂进行清洗，去除残留的杂质和污染物。
（3）工件干燥：清洗后的工件需进行干燥处理，以确保工件表面无水分，防止涂层产生气泡和脱落。
2. 粉末涂料准备（1）粉末涂料选择：根据工件材质、使用环境和性能要求，选择合适的粉末涂料。
（2）粉末涂料调配：根据粉末涂料的生产厂家提供的技术参数，对粉末涂料进行调配，确保涂料性能稳定。
（3）粉末涂料输送：将调配好的粉末涂料通过输送设备送至静电喷枪。
3. 静电粉末喷涂（1）静电喷枪调试：根据工件尺寸和粉末涂料特性，调整静电喷枪的工作参数，如电压、电流、喷涂距离等。
（2）喷涂操作：将工件放置在喷涂区域内，启动静电喷枪，使粉末涂料均匀地吸附在工件表面。
（3）喷涂工艺控制：在喷涂过程中，实时监控涂层厚度、均匀性、附着力等指标，确保涂层质量。
4. 烘干固化（1）烘干温度控制：根据粉末涂料的生产厂家提供的技术参数，设置烘干温度，确保涂层固化。
（2）烘干时间控制：根据烘干温度和涂层厚度，控制烘干时间，避免涂层过度烘干或未完全固化。
（3）烘干方式：根据工件材质和涂层要求，选择合适的烘干方式，如热风烘干、红外线烘干等。
5. 后处理（1）涂层检查：烘干固化后，对涂层进行检查，包括外观、厚度、附着力等指标，确保涂层质量。
（2）涂层修整：如发现涂层有缺陷，需进行修整，如打磨、涂覆等。
（3）包装：将合格的工件进行包装，以防止涂层受到污染和损伤。
三、静电粉末喷涂工艺注意事项1. 工件表面处理：工件表面处理是静电粉末喷涂工艺的关键环节，必须保证工件表面无油污、锈蚀、氧化皮等杂质。
