一、水平井射孔技术
“水平井射孔技术”是国家“八五”重点科技攻关的配套项目，大庆油田水平井开采的主要对象是低丰度、低渗透、低产的“三低”油层，需要压裂改造方能投产。当水平井的油层胶结很差或油层需压裂改造的情况下，在油层套管较低的一侧射孔比较合适，使射孔孔眼在油层水平面的下方，
因此，产层流体上行流动，避免了油层吐砂及后期开采套管沉砂问题。另外，还为压裂提供了沿油层两侧延伸的水平通道，避免垂向通道可能造成的油层顶底盖层被压开的问题。为此我们开发研制了几种低边定向射孔枪。
一种是弹架旋转低边定向射孔枪，它主要由枪体、弹架、配重块、轴承等组成。由于采用了这种结构，不论射孔枪体随着水平段井眼如何转动，相邻二个射孔弹相位均为低边夹角120°，这样就达到了低边发射的目的。
它的特点是结构紧凑，灵活可靠，不受枪身外部环境的影响，安装比较容易，起下安全顺利，它适合于射孔井段多且井段较短的井。
另一种是枪身旋转低边定向射孔枪，它在井下的管柱组合为：引鞋+射孔枪+传爆接头（带导向块）+……+压力起爆器+旋转接头+油管至井口。在射孔枪组的顶部接一个旋转接头，再在每两支枪间的传爆接头上加工有导向块，弹架和射孔弹及枪体是相对固定的。由于射孔枪的形心与重心不重合，产生一个扭转力矩，在进入造斜段后射孔枪便在此力矩作用下，开始转动，使重心向下、形心在上沿水平段前进，以保证射孔弹发射方向是低于水平面，从而达到低边发射的目的。
依据上面的技术原理，根据油田开发的需要，我们还研制成功了水平180°射孔枪，以及三相位水平井射孔枪等，水平井射孔枪已形成系列化。
二、复合射孔技术
复合射孔工艺技术是一项集射孔完井与高能气体压裂（简称HEGF）于一体的高效完井技术。它能一次完成射孔和高能气体压裂两道工序，做到在射孔的同时对近井地层进行气体压裂，形成多条微裂缝，并可解除钻井、固井、射孔等过程对地层的污染，从而改善近井地层导流能力，提高射孔完井效果，达到射孔完井和增产、增注的目的。
1、作用机理
由于复合射孔技术是聚能射孔与高能气体压裂技术的结合，因此，有必要介绍高能气体压裂的作用机理。高能气体压裂和爆炸压裂、水力压裂有着本质的不同，对比其压裂过程中的P-t曲线可以清楚地看到这一点，下表列出了三种增产措施的主要参数。
（1）造缝作用
气体发生器在目的层段引燃后，迅速产生高温、高压气体，对井壁形成脉冲加载，井眼周围地层的岩石被压缩，当井筒内压力超过对应加载速率下岩石的破裂压力时，即在井眼周围形成多条径向裂缝。
（2）裂缝的延伸
达到峰值压力后，发生器产生的大量燃气继续释放，当进入裂缝的燃气在裂缝面上形成的压力超过裂缝的延伸压力时，裂缝得以向前扩展。与此同时，井筒内的压力不断下降，至D点时，井筒内的压力与地层压力达到平衡，裂缝延伸终止。
（3）裂缝的支撑及闭合
水力压裂是采用支撑剂支撑形成的裂缝。而HEGF无支撑剂，却能长期保持较高的裂缝导流能力，其原因在于HEGF是一个动态过程，在一定的加载速率冲击载荷作用下，形成的多条径向裂缝具有一定的随机性，裂缝面不再垂直于最小主应力的方向。由于地应力产生的剪切应力作用于这些裂缝面上而产生偏轴效应，使裂缝面之间发生微小的错位，从而使裂缝不易闭合。
（4）机械作用
高能火药燃烧产生大量高温高压气体通过射孔孔眼进入地层，对地层形成脉冲加载。当井筒内压力大于岩石破裂压力时，就会在井筒周围产层中形成多条径向裂缝。由于压力上升快，所生成的裂缝不受最小地层主应力控制，裂缝延伸方向剪切应力分量使裂缝产生微错动，这样裂缝就不致于完全闭合。
（5）反洗作用
当火药燃烧完毕后，井筒内压力下降，压入地层中的气体和一些液体会返流进井筒，携带出一些岩石碎屑等堵塞物，从而达到清洗裂缝和射孔孔道作用。
（6）热力学作用
复合射孔后，目的层段附近温度一般能达到300℃左右，可维持2小时以上，然后逐渐降低。火药燃烧所产生的热量经射孔孔眼裂缝表面传递给地层流体和岩石，溶解了石蜡、胶质、沥青和其它固相沉积物，降低近井区域地层内原油粘度。
（7）化学作用
火药燃烧后产生一定量的CO2、CO、NO和HCL气体，NO和HCL溶于水生成腐蚀性较强的酸液，对油层能起到一定程度的酸化解堵作用。
2、工艺类型及特点
目前，针对不同的井况和地层条件，已形成系列化的复合射孔器及施工工艺。复合射孔器有下挂式、内置式、外套式和二次增效复合射孔器以及适合于小井眼井的小直径复合射孔器。
（1）下挂式复合射孔工艺技术
该技术的基本原理是在射孔枪下部加装高能气体压力发生器，通过射孔器引爆点燃火药，实现先射孔后气体压裂的目的。该技术的特点为：
通过改变装药量、火药性能、火药装配结构、液柱压挡高度等参数可实现不同P-T过程。从而达到对不同井况及地层条件设计不同P-T过程。
（2）内置式复合射孔工艺技术
该项工艺技术是将火药放在特制的射孔器内，通过射孔器起爆引燃火药。火药燃烧所产生的的气体通过射孔孔眼或预制泄压孔排出。该技术的特点为：压力上升速度快，峰值压力高，用药量较少。
（3）外套式复合射孔工艺技术
该项工艺技术是将筒状火药套在射孔枪外部，通过射流及冲击波引燃火药。
（4）二次增效复合射孔工艺技术
该技术是将内置式或外套式复合射孔器与下挂式复合射孔器相结合，内置式或外套式复合射孔器对地层作用后，通过分体式复合射孔器对地层进行二次加载，延长作用时间，提高作用效果。
3、技术指标与适用范围
（1）技术指标
耐温：100℃，150
耐压：50MPa，60MPa
复合射孔器外径（mm）：60、73、83、89、102、108
（2）适用范围
储层物性较差的井层；
储层具有一定的产能，受污染较严重的井层； 需水力压裂的井，先进行复合射孔可达到复合压裂的效果，较单纯水力压裂效果要更好。
4、对套管和水泥环影响
为检验复合射孔技术对套管和水泥环的影响，我们做了理论计算和现场检测。通过理论计算确定了合理的用药量，保证在压开地层的同时对套管和水泥环不造成破坏。先后在30口井上进行了井径和声变测井，通过测井结果对比，压裂井段最大涨大3.0mm，水泥环胶结略有变化，但影响不大。
5、应用效果
通过近千口井的应用表明采用复合射孔完井方式比单独射孔完井方式：油井采液强度是其1.4-3.7倍；注水井注水强度是其1.3-4.5倍，见到了较好增产、增注效果。据国内、外资料调研及实际考察，目前我们的复合射孔技术从整体技术及推广规模上达到了国内领先水平。
三、油管输送射孔与下泵联作技术
为了防止在电缆射孔施工过程中井喷、压井以及后续生产管柱下井作业过程对油层或地面造成污染，通过分析油管输送射孔及抽油井和注水井的管柱结构及工艺原理，我公司研究开发了油管输送射孔与生产管柱联作技术。
1、工艺流程
将射孔枪组装后，与生产管柱（采油管柱或注水管柱）连接，用油管把射孔枪（防倒扣射孔枪及防倒扣射孔枪中接）和生产管柱及相关工具下入井中，测γ曲线，确定标志层，调整管柱定位后，用环空加压方式起爆点火，进行射孔，射孔后不用起管柱，直接进行投产。
2、技术特点
可避免起下作业过程中的地面污染和处理费用，且可减少一次起下作业；
可避免射孔时井喷压井对油层的污染；
射孔后直接投产，缩短了施工周期。
该工艺尤其适用于高压、异常高压油层的生产井，采液强度、采油强度大幅度提高。
该技术目前已进行了管输射孔与管式抽油泵、杆式抽油泵及螺杆泵联作的现场应用，抽油泵泵径有¢38mm、¢44mm、¢57mm、¢70mm、¢83mm，基本可以满足管输射孔与不同泵型联作的施工需要。
射孔操作规程-概述说明以及解释
射孔操作规程-概述说明以及解释
1.引言
1.1 概述
在射孔作业中，射孔操作是一项非常关键的环节，它直接影响到油气产量的提高和油井的效益。射孔操作是指在油井中通过一定的手段，在油层中形成较大的孔隙，使得地层中的油气能够顺利流出到井口，从而提高采油效率。本文将详细介绍射孔操作的概述、前期准备工作和具体操作步骤，旨在帮助读者全面了解射孔作业的重要性和操作流程，提高射孔操作的效率和安全性。
1.2 文章结构
文章结构部分将包括以下内容：
1. 引言：介绍射孔操作的背景和意义，引出文章要讨论的主题。
2. 射孔操作概述：简要介绍射孔操作的定义、作用和重要性。
3. 射孔前准备工作：描述在进行射孔操作前需要做的准备工作，包括设备准备、人员培训等方面。
4. 射孔操作步骤：详细介绍从准备工作到实际操作的具体步骤，包括射孔器材选择、孔洞设计等。
5. 结论：总结本文的主要内容，强调射孔操作的重要性并展望未来的发展方向。
通过以上结构，读者可以清晰地了解射孔操作规程的整体内容和组织架构，帮助他们更好地理解和应用相关知识。
1.3 目的
射孔操作规程的目的在于规范和指导射孔作业人员进行射孔作业，确保射孔操作的安全、高效和顺利进行。通过制定详细的射孔操作规程，可以帮助操作人员了解射孔操作的整个流程和每个环节的要求，减少操作人员在实际作业中的错误和失误，提高射孔作业的成功率和效果。同时，射孔操作规程也可以作为射孔作业管理的重要依据，有利于对射孔作业的监督和评估，确保射孔作业的质量和安全性达到预期的要求。因此，编写和遵守射孔操作规程是进行射孔作业的必要步骤，也是保障作业顺利进行的重要保障。
2.正文
2.1 射孔操作概述
射孔操作是油田开发中常见的一种工艺操作，通过在油管或套管中打孔，可以有效地提高井筒与储层的沟通效率，从而增加油井产能。射孔操作通常在完成地层评价、井筒清洗、井底测试等前期工作后进行，是油井生产阶段的重要环节之一。
完井射孔介绍
完井射孔简单介绍
一、油井的完井
完井方式：指油井的目的层与井底的连通方式、井身结构及完井工艺。
完井方法总要求：
1、使油气层与井底能有效地连通起来；
2、妥善地封隔油气层，防止层间干扰，便于分层开采；
3、克服井壁坍塌和油层出砂的影响，保证油井长期正常开采；
4、能为今后修井与增产措施提供方便；
5、工艺简单，完成速度快，成本低。
目前一般有四种完井方式：裸眼完井、射孔完井、衬管和尾管完井、砾石填充完井。
裸眼完井：适用于灰岩、花岗岩、变质岩及较坚硬的致密地层。分为：先期裸眼完井：钻达油气层顶部，下套管固井，再用小钻头钻开油气层，完井；后期裸眼完井：用同一尺寸的钻头钻过油气层，再把套管下至油气层顶部。
射孔完井：钻穿油气层，下套管固井，然后下入射孔器，将套管、水泥环直至油气层射开，为油气流入井筒打开通道。该方法有利于分层开采、注水及增产措施。目前采用最多。
衬管完井：与先期裸眼完井相近，是在钻达油气层之前，下套管固井，换小钻头钻开油气层，然后下衬管（筛管或割缝套管），用封隔器固定在套管上，并把套管与衬管间隙堵塞。
尾管完井：小直径的套管悬挂在上部较大直径的套管上，其余同射孔完井法。目前辽河一般有f177.8挂f127.0，f244.5挂137.5。
砾石充填完井方法：人为地在井筒（裸眼或衬管）内充填一定尺寸的砾石，起防砂和保护生产层的目的。
二、射孔：
概念：射孔是把专门的井下射孔器下放至油层套管内预定的深度，引爆射孔弹爆炸后产生的高能粒子流射穿套管、管外水泥环，并穿进地层一定深度，打开油气层与井筒的通道。
射孔一般分为电缆输送射孔和油管输送射孔两种方式。 （一）电缆输送射孔：用电缆将射孔器下放到井筒内对套管进行射孔。适用于已探明的低压油气井的射孔，一般要求井内压井液液柱压力不小于预测地层压力。
电缆射孔分为：
1、过油管射孔：
优点：①、清水代替泥浆或无固相等高密度压井液，减少了射孔正压差，对地层伤害小；
第六章射孔介绍
第六章 射 孔
射孔是利用高能炸药爆炸形成射流束射穿油气井的套管、水泥环和部分地层，建立油气层和井筒之间的油气流通道的工艺。射孔是完井工艺的重要组成部分，它对油气井的完井方式、产能、寿命和开发生产成本等都有重大的影响。
从1932年开始在油气田的勘探开发中应用射孔工艺以来，射孔弹由最初的子弹式发展成为目前广泛使用的聚能弹。射孔弹分为深穿透型和大孔径型两种，能满足高温、中温、低温地层的完井射孔需要。射孔方式分为电缆射孔、油管输送射孔和过油管射孔。
海上油气田开发费用昂贵，根据不同地层物性条件选择合理的射孔工艺和优化射孔参数（孔径、孔密、相位、孔深），对增加产能和减少修井补射孔作业，提高油气田开发生产效益有重大的影响。
第一节 射孔方式和选择
一、射孔方式
1．电缆射孔
电缆射孔是在下入完井生产管柱前，用电缆下入套管射孔枪，利用油气层顶部的套管短节进行射孔深度定位，电雷管引爆射孔枪。在井筒液柱压力高于地层压力的条件下射开生产油气层。
电缆射孔枪有开孔枪和高效枪及高孔密枪等。开孔枪简称PPG（Pore Plug
Gun），高效
枪简称HEG（High Efficiency Gun）。PPG和HEG的射孔相位均为90°，最大射孔孔密为13孔／m。高孔密枪简称HSD（High Shot Donsity）的射孔相位有120°、90°、60°、45°、30°，最大射孔孔密为39孔／m。射孔弹有深穿透（DP）和大孔径（BH）两种。
（1）电缆射孔优缺点
1）优点。
①射孔枪和射孔弹的种类多，能使用大直径射孔枪和大药量射孔弹，满足高孔密、深穿透、大孔径的射孔要求。
②射孔定位快速、准确。
③电雷管引爆可靠性强。
④作业简便快捷，能连续进行多层射孔。
水平井射孔工艺完善

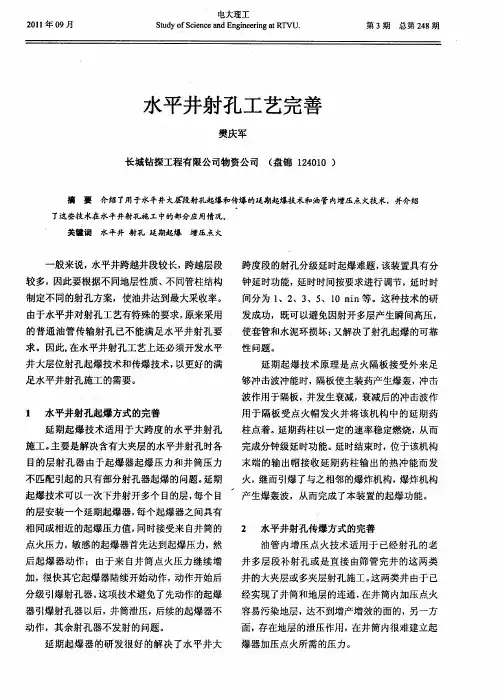

２０１１年０９月 电大理工 Ｓｔｕｄｙ ｏｆＳｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ ａｔ ＲＴＶＵ． 第３期总第２４８期 水平井射孔工艺完善 樊庆军 长城钻探工程有限公司物资公司 （盘锦１２４０１０） 摘要介绍了用于水平井大屡段射孔起爆和传爆的延期起爆技术和油管内增压点火技术，并介绍 了这些技术在水平井射孔施工中的部分应用情况。 关键词水平井射孔延期起爆增压点火 一般来说，水平井跨越井段较长，跨越层段 较多，因此要根据不同地层性质、不同管柱结构 制定不同的射孔方案，使油井达到最大采收率。 由于水平井对射孔工艺有特殊的要求，原来采用 的普通油管传输射孔已不能满足水平井射孔要 求。因此，在水平井射孔工艺上还必须开发水平 井大层位射孔起爆技术和传爆技术，以更好的满 足水平井射孔施工的需要。 １ 水平井射孔起爆方式的完善 延期起爆技术适用于大跨度的水平井射孔 施工。主要是解决含有大夹层的水平井射孔时各 目的层射孔器由于起爆器起爆压力和井筒压力 不匹配引起的只有部分射孔器起爆的问题。延期 起爆技术可以一次下井射开多个目的层，每个目 的层安装一个延期起爆器，每个起爆器之间具有 相同或相近的起爆压力值，同时接受来自井筒的 点火压力，敏感的起爆器首先达到起爆压力，然 后起爆器动作；由于来自井筒点火压力继续增 加，很快其它起爆器陆续开始动作，动作开始后 分级引爆射孔器。这项技术避免了先动作的起爆 器引爆射孔器以后，井筒泄压，后续的起爆器不 动作，其余射孔器不发射的问题。 延期起爆器的研发很好的解决了水平井大 跨度段的射孔分级延时起爆难题，该装置具有分 钟延时功能，延时时间按要求进行调节，延时时 间分为１、２、３、５、ｌＯ ｍｉｎ等。这种技术的研 发成功，既可以避免因射开多层产生瞬间高压， 使套管和水泥环损坏；又解决了射孔起爆的可靠 性问题。 延期起爆技术原理是点火隔板接受外来足 够冲击波冲能时，隔板使主装药产生爆轰，冲击 波作用于隔板，并发生衰减，衰减后的冲击波作 用于隔板受点火帽发火并将该机构中的延期药 柱点着。延期药柱以一定的速率稳定燃烧，从而 完成分钟级延时功能。延时结束时，位于该机构 末端的输出帽接收延期药柱输出的热冲能而发 火，继而引爆了与之相邻的爆炸机构，爆炸机构 产生爆轰波，从而完成了本装置的起爆功能。 ２ 水平井射孔传爆方式的完善 油管内增压点火技术适用于已经射孔的老 井多层段补射孔或是直接由筛管完井的这两类 井的大夹层或多夹层射孔施工。这两类井由于已 经实现了井筒和地层的连通，在井筒内加压点火 容易污染地层，达不到增产增效的面的，另一方 面，存在地层的泄压作用，在井筒内很难建立起 爆器加压点火所需的压力。
