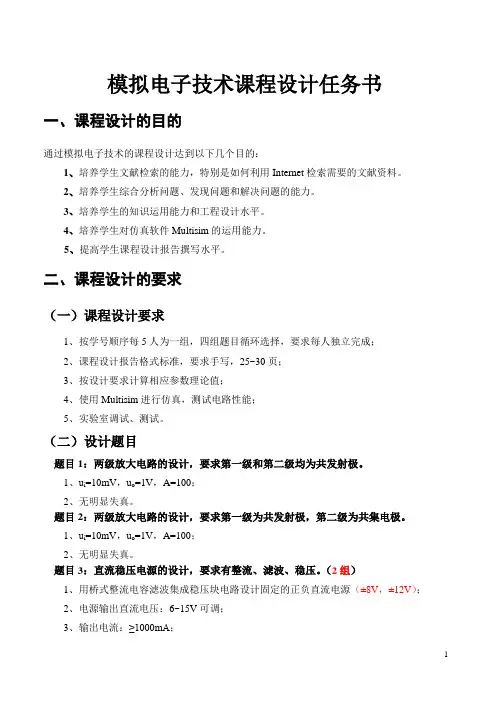

模电课程设计任务书
《模拟电子技术基础》课程设计任务书
设计题目一:用三端式稳压器设计一直流稳压电源
一、设计目的
通过集成直流稳压电源的设计、安装和调试，要求学会：
(1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源；
(2)掌握直流稳压电路的调试及主要技术指标的测试方法。
二、设计任务
1．集成稳压电源的主要技术指标
(1)输出电压Uo＝12V；最大输出电流为I O=1A。
(2)输出纹波电压(峰峰值)小于5mV(I Omax=1A)，
(3) 其它指标要求同三端式稳压器
2．设计要求
(1) 画出电路原理图；电源变压器只做理论设计。
(2)合理选择集成稳压器、元器件及参数。
(3) 完成全电路理论设计、安装调试, 并能发现问题和解决问题。
(4) 撰写设计报告: 写出设计与制作的全过程，附上有关资料和图纸，有心得体会。
设计题目二: 用集成稳压器设计一正负电压直流稳压电源
一、设计目的
通过集成直流稳压电源的设计，安装和测试，要求学会：
（1）学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源；
（2）掌握直流稳压电源的调试及主要技术指标的测试方法。
二、设计任务
1．集成稳压电源的主要技术指标
（1）同时输出±12V电压、输出电流为2A。
（2）输出纹波电压小于5mV，稳压系数小于5×10-3；输出内阻小于0.1Ω
（3）加输出保护电路，最大输出电流不超过2A。
2．设计要求
（1）电源变压器只做理论设计。
（2）合理选择集成稳压器及扩流三极管；保护电路拟采用限流型。
（3）完成全电路理论设计、安装调试、绘制电路图。
（4）撰写设计报告、调试总结报告及使用说明书。
设计题目三: 用集成稳压器设计直流稳压电源
一、设计目的
通过集成直流稳压电源的设计、安装和调试，要求学会：
(1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源；
(2)掌握直流稳压电路的调试及主要技术指标的测试方法。
二、设计任务
1．集成稳压电源的主要技术指标
（1）双路输出，其中一路为固定输出5V、1A ；另一路为可调输出9～15V、1A 。
（2）输出纹波电压小于5mV，稳压系数小于0.5%；输出内阻小于0.15Ω
（3）输出设有过流截止式保护电路。
2．设计要求
（1）根据设计指标选择电路形式, 画出原理电路。
（2）选择元器件及参数,并列出材料清单。
（3）完成全电路理论设计、安装调试、测试。
（4）撰写设计报告、调试总结报告。
设计题目四: 设计和制作一函数信号发生器
一、设计目的
1.掌握方波—三角波—正弦波函数发生器的设计方法与测试技术。
2.了解单片集成函数发生器8038的工作原理与应用。
3.学会安装与调试由多级单元电路组成的电子线路。
4.学会函数发生器的使用。
二、设计任务
(1)设计指标
①输出为方波和三角波两种波形，用开关切换输出；
②均为双极性；
③输出阻抗均为50 ；
④输出为方波时，输出电压峰值为0～1V可调，输出信号频率为lOOHz～lkHz可调；
⑤输出为锯齿波时，输出电压峰值为0～1V可调，输出信号频率为100Hz～lkHz可调。
(2)设计要求
①画出电路原理图；
②元器件及参数选择；
③自行装配和调试，并能发现问题和解决问题。
④编写设计报告写出设计与制作的全过程，附上有关资料和图纸，有心得体会。
设计题目五: 全集成电路高保真扩音机的设计
一、设计目的
通过全集成电路高保真扩音机的设计、安装和调试，要求学会：
(1) 选择运算放大器及功率集成电路来设计全集成电路商保真扩音机；
(2) 掌握有源滤波器功放电路的调试及主要技术指标的测试方法。
二、设计任务
1．集成稳压电源的主要技术指标
(1) 最大不失真输出功率Pom>5W。
(2) 负载阻抗RL=4Ω。
(3) 频率特性（功率放大电路) 60Hz～1kHz。
(4) 音调调节特性低音100Hz±12dB
高音10kHz±12dB。
(5) 输入灵敏度小于5mV。
(6) 输入阻抗Ri≥100kn。
2．设计要求
(1) 画出电路原理图、仿真所设计的电路。
(2) 合理选择集成运放、元器件及参数。
(3) 完成全电路理论设计、安装调试, 并能发现问题和解决问题。
(4) 撰写设计报告: 写出设计与制作的全过程，附上有关资料和图纸，有心得体会。
设计题目六: 金属探测器的设计
一、设计目的
（1）学会利用金属物体对信号产生谐波的场强变化而使振幅随之变化来识别金属物体；
(2 ) 掌握信号检测，放大、变换、驱动电路的调试及主要技术指标的测试方法。
(3 ) 了解金属探测的场强识别方法。
二、设计任务
1．金属探测器的主要技术指标
(1) 探测距离大于20cm (金属物体越大，探测距离也越大，对1分硬币的探测距离为
20cm )。
(2) 具有自动回零功能。
(3) 连续工作时间：一组5号干电池可连续工作40h。
2．设计要求
(1) 计算参数，组装、调试电路，以满足设计要求。
(2) 画出完整电路图，写出设计实验报告。
设计题目七: 小功率开关电源的设计
一、设计目的
通过小功率开关电源的设计，安装和测试，要求学会：
（1）掌握小功率开关电源的工作原理；
（2）学会小功率开关电源的参数计算数；元件的选择；
(3 ) 掌握高频变压器的设计，作制方法。
(4 ) 了解集成脉宽调制器TL494、SG3524、UC3842等工作原理。
二、设计任务
1．小功率开关电源的主要技术指标
(1) 输入交流电压220V（50～60Hz）。
(2) 输出直流电压5V，输出电流500mA。
(3) 输入交流电压在100～260V之间变化时，输出电压相对变化量小于2％。
(4) 输出电阻Ro< 0.1Ω。
(5) 输出最大纹波电压小于10mV。
2．设计要求
(1) 计算电路参数，元器件选择、安装、调试电路。
(3) 画出总电路图，写出设计总结报告。
(4) 选作内容：输出直流电压在5～15V之间连续可调,输出电流3A。
设计题目八: 音乐彩灯控制器的设计
一、设计目的
通过音乐彩灯控制器的设计，安装和测试，要求学会：
（1）学会有源带通滤波器设计、参数计算，双向晶闸管的工作原理，同步触发方法，电压比较器等的工作原理；
（2）掌握音乐彩灯控制器的调试及主要技术指标的测试方法。
二、设计任务
1．音乐彩灯控制器的主要技术指标
(1) 高频段2000～4000Hz，控制蓝灯。
(2) 中频段500～1200Hz，控制绿灯。
(3) 低频段50～250Hz，控制红灯。
(4) 电源电压交流220V，输入音乐信号≥10mV。
2．设计要求
(1) 计算参数，安装、调试电路。
(2) 画出总电路图，写出设计总结报告。
(3) 选作内容:输入信号的幅度小于10mV时，要求彩灯亮暗闪烁。
设计题目九: 逻辑信号电平测试器的设计
一、设计目的
1. 熟悉集成运算放大器、LM324的引脚排列及功能。
2. 熟悉正弦波振荡电路和电压比较器的工作原理。
3. 学会双踪示波器、函数信号发生器、数字万用表等的使用。
二、设计任务
1．主要技术指标
（1）测量范围：低电平<0.8V，高电平>3.5V；
（2）用1kHz的音响表示被测信号为高电平；
（3）用500Hz的音响表示被测信号为低电平；
（4）当被测信号在0.8～3.5V之间时，不发出声响；
（5）输入电阻大于20k。
2．设计要求
（1）画出电路原理图；
（2）元器件及参数选择；
（3）自行装配和调试，并能发现问题和解决问题。
（4）编写设计报告写出设计与制作的全过程，附上有关资料和图纸，有心得体会。
