平面控制网成果书
测量放线实训成果报告书
一、前言为了巩固和深化课堂所学理论知识，提高实际操作能力，培养严谨的科学态度和团队协作精神，我校组织开展了测量放线实训。
本次实训为期两周，旨在让学生熟练掌握测量仪器的使用、导线测量、三角高程测量、三、四等水准测量等基本技能，并培养学生一丝不苟的测绘技术工作态度。
以下是本次实训的成果报告。
二、实训目的与要求1. 实训目的：（1）巩固和加深课堂所学理论知识，提高学生的实际操作能力；（2）熟练掌握常用测量仪器（水准仪、经纬仪、钢尺）和工具的操作和使用方法；（3）掌握导线测量、三角高程测量和三、四等水准测量的观测与计算方法；（4）培养一丝不苟的测绘技术工作态度、吃苦耐劳、团结友爱、集体协作的精神。
2. 实训要求：（1）掌握测量仪器的使用，了解其检验和校正的方法；（2）掌握测绘的基本技术和基本方法，提高学生的实际作业能力；（3）学习和掌握大比例尺数字测图的基本概念和技术。
三、实训过程1. 测区概况本次实训地点位于我国某省，地形较为复杂，交通便利。
测区面积为2平方公里，包括山地、平原、水域等多种地貌类型。
2. 实训项目（1）平面控制测量：采用导线测量方法，布设控制点，建立平面控制网。
（2）高程控制测量：采用三角高程测量和三、四等水准测量方法，建立高程控制网。
（3）地形图测绘：利用实测数据，绘制1:500比例尺地形图。
3. 实训步骤（1）准备工作：了解测区地形、地貌，熟悉测量仪器和工具，制定测量方案。
（2）外业观测：进行平面控制测量、高程控制测量和地形图测绘。
（3）内业计算：对观测数据进行整理、计算，评定精度。
（4）绘图：根据计算结果，绘制1:500比例尺地形图。
四、实训成果1. 建立了平面控制网和高程控制网，为后续工程测量提供基础数据。
2. 完成了1:500比例尺地形图的绘制，反映了测区地形、地貌、地物等特征。
3. 学生动手能力、团队协作精神得到提高，严谨的科学态度和测绘技术工作态度得到培养。
五、实训总结1. 通过本次实训，学生掌握了测量仪器的使用、导线测量、三角高程测量、三、四等水准测量等基本技能。
平面控制网技术设计书
平面控制网技术设计书平面控制网技术设计书项目背景和目标：随着中国城市化的快速发展，对于高精度、高效率的平面控制网的需求日益增长。
为了满足这一需求，我们计划设计一个全面、可靠的平面控制网技术方案。
该控制网将服务于城市的大规模基础设施建设，为各类工程提供精确的地理信息，确保工程的质量与效率。
项目内容：本项目将包括以下几个主要部分：1.实地勘察和数据收集：收集现有的控制点信息和地形数据，进行实地勘察，了解测区范围内的地理环境和人为因素。
2.数据处理和分析：利用专业软件对收集的数据进行处理和分析，包括数据清洗、转换和建模等。
3.控制网设计：根据处理后的数据，设计出符合测区需求的平面控制网。
4.实施与监测：在控制网的设计方案实施后，对其进行定期监测，确保其稳定性和精度。
目标受众：本项目的目标受众包括城市规划部门、建筑公司、道路工程公司、公共设施管理部门等。
项目步骤：1.组建项目团队，进行培训和分工。
2.收集并分析现有的控制点数据和地形数据。
3.实地勘察，记录和整理数据。
4.数据处理和分析，生成初步的平面控制网设计方案。
5.根据实地勘察的结果，对设计方案进行修订和完善。
6.与相关部门沟通，获取反馈并调整方案。
7.最终确定设计方案，开始实施。
8.对实施的控制网进行定期监测和维护。
技术方案：我们将采用全球定位系统（GPS）和地理信息系统（GIS）为主要技术手段，结合传统的测量方法，进行数据的收集、处理和分析。
对于数据处理部分，我们将使用Python编程语言和相关的数据处理软件进行操作。
对于控制网的设计部分，我们将采用先进的数学模型和算法进行计算和分析。
项目安排：•时间表：项目总计划时间为12个月。
•负责人：XXX项目经理负责整个项目的协调和管理。
•关键里程碑：第4个月完成实地勘察并收集数据；第8个月完成数据处理和分析；第12个月完成控制网设计和实施。
•资源需求：需要专业的GPS设备和GIS软件，以及具有相关经验的测量工程师和技术人员。
导线平面控制网平差报告
导线平面控制网平差报告平面限制网平差报告限制网概况1本成果为按平面网处理的平差成果计算软件：南方平差易于网名苗圃大桥平面限制网计算日期：日期25观测人:赵XX记录人:闫XX计算者:谭XX测量单位：中铁十一局集团备2、平面限制网等级：国家四等,验前单位权中误差2.5(s)3、限制网数据统计结果边长统计结果总边长：1454.9470,平均边长：363.7367,最小边长：253.7630,最大边长:676.4880角度统计结果限制网中最小角度：144.0906,最大角度2253、限制网中最大误差情况最大点位误差=0.0008(m)最大点间误差=0.0012(m)最大边长比例误差=464948平面网验后单位权中误差=0.66(s)闭合差统计报告几何条件：附合导线路径：BCP099W_T12CP0970.002(m),fd=0.002(m)s=778.459(m),k=1/357490,平均边长=259.486(m)方向观测成果表测站照准方向值(dms)改正数(s)平差后值(dms)备注CP097CP0960.000000CP097W_T11195.XXX.06195.102306CP098W_T10 000CP098BCP099193.XXX.33于225767W_T12W_T110.000000W_T12CP098144.090600-0.61144.09053 9距离观测成果表测站照准距离(m)改正数(m)平差后值(m)方位角(dms)CP097W_T11259.970XXXX0259.97于9.331496CP098BCP099676.48800.XXX.XXX.461499W_T11W_T12253.76 300.XXX.7631于561263W_T12CP098264.72400.XXX.XXX.051802平面点位误差表点名长轴(m)短轴(m)长轴方位dms点位中误差m备注W_T110.00060.000585.XXX.0008W_T1060.000583.XXX.0008平面点间误差表点名点名MT(m)MD(m)D/MDT方位D距离(m)备注CP097W_T110.00080.000XXXX5785.531XXXX9259.9798W_T1080.000XX XX3883.414XXXX0264.7240W_T11CP0970.00080.000XXXX5785.531XXX X9259.97于T11W_T1080.000XXXX4890.001XXXX5253.7631W_T12W_T110.00080.0 00XXXX4890.001XXXX5253.7631W_T12CP0980.00080.000XXXX3883.41 4XXXX0264.7240限制点成果表点名_(m)Y(m)H(m)备注CP096XXXX8111.577XXXX0984.9350点CP097XXXX7489.870XXXX1158.7400点CP098XXXX6742.146XXXX1086.8150点BCP099XXXX6068.001XXXX1030.5511点W_T113XXXX7229.905XXXX1160.7629W_T123XXXX7003.674XXXX1045.80。
控制网测量成果报告
目录一、工程概况........................................................................... - 1 -二、复测依据及采用的技术标准..................................................... - 1 -三、测量时间及围 ..................................................................... - 3 -四、测量人员及测量设备 ............................................................. - 3 -1、参加复测人员................................................................... - 3 -2、仪器设备 ........................................................................ - 4 -五、外业数据采集 ..................................................................... - 4 -1、复测前的准备工作 ............................................................. - 4 -2、观测作业基本要求 ............................................................. - 4 -3、保证测量精度的措施 .......................................................... - 6 -4、与相邻标段的衔接 ............................................................. - 6 -六、业处理及分析 ..................................................................... - 6 -1、坐标系统及控制点 ............................................................. - 7 -2、观测文件 ........................................................................ - 7 -3、基线解算 ....................................................................... - 10 -4、基线检查 ....................................................................... - 22 -5、平差后坐标 .................................................................... - 23 -6、控制点高程复测............................................................... - 25 -七、成果精度说明 .................................................................... - 27 -1、基线处理 ........................................................................... - 27 -2、自由网平差 ........................................................................ - 28 -3、基线最弱边和平面最弱点....................................................... - 28 -4、控制点高程精度.................................................................. - 28 -八、复测结论.......................................................................... - 28 -附件1：人员资质证书 (21)附件2：仪器鉴定证书 (22)附件3：控制点复测加密成果表 (32)附件4：控制点复测加密线路示意图 (35)控制网测量成果报告一、工程概况本项目是省至登封高速公路段，本标段位于市宁陵县境，起讫里程为K19+500～K30+260，全长为10.760公里。
校内测量实训控制网成果

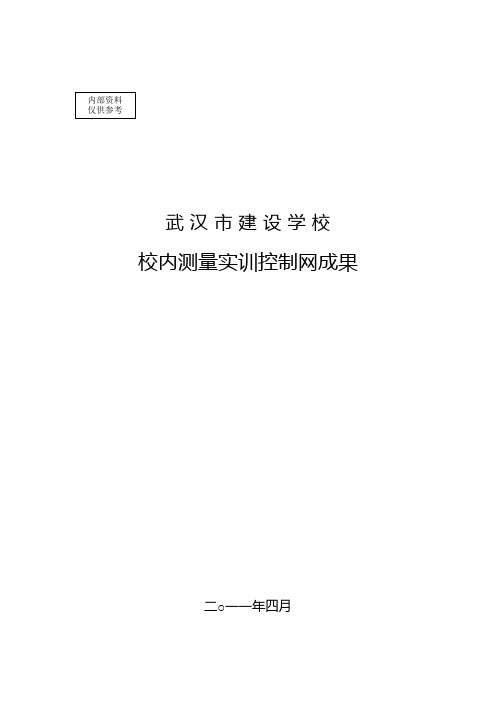

武汉市建设学校校内测量实训控制网成果二○一一年四月第1页武汉市建设学校 校内测量实训控制网为加强和完善学校实训场地建设，满足学生测量技能训练需要，根据《工程测量规范》，施测本控制网。
一、概述测量实训控制网由平面控制网和高程控制网组成，利用武汉市勘测设计研究院连续运行G PS 基准站系统（W H C O RS ）提供的控制点作为起算数据，平面坐标采用1980年西安坐标系，高程采用1985年国家高程基准。
平面控制网布设成导线网形式，按城市一级导线施测；高程控制网主要布设成水准网（部分布设支水准路线），按四等水准施测。
具体技术指标如下。
城市一级导线主要技术要求四等水准测量主要技术要求水平角、水平距离采用N I K O N 452D TM C -全站仪（测角精度2±"，测距精度(22)m m p p m ±+）进行观测，高差采用3D S 型水准仪进行观测。
二、平面控制网 （一）起算数据（二）平面控制网略图 1.网形统计2.平面控制网略图（三）观测数据及处理导线网成果计算采用按方向观测值间接平差法。
第2页第3页第4页第5页3.主要精度评定因M16—M17、N2—M11、M16—M18的导线边长过短，相应边长相对中误差超限。
4.点位中误差及相对点位中误差点位中误差第6页相对点位中误差（四）平面控制网成果表三、高程控制网（一）起算数据（二）高程控制网略图及平差后的测段高差M15（三）成果平差(略)（四）水准测量成果表(略)水准测量成果表纳入第四部分的成果表中。
四、控制网成果表控制网成果包括控制点的点名、坐标、高程，具体见下表。
第10页。
平面控制网技术设计书
四川建院东区平面控制网技术设计题目:四川建院东区平面控制网设计报告专业:工程测量技术班级:测量1102组别:一组组员:黄龙邓国浩罗广宇伍玥环黄瑶岳鹏成陈诚指导老师:郭豫宾2012.3.20平面控制网技术设计书一、目的要求及任务范围1、目的要求应专业的要求，结合测区自然地理条件的特征，选择最佳布网方案，保证在所规定的时间内完成任务。
应指导老师要求，布设四川建院东区四等控制网。
控制网既要考虑与三等网的联系，又要考虑四川建院的独立性，充分体现布网的高精度和便利性。
按设计要求将四川建院东区控制网沿测区周围布设，设计精度为四级，并按主轴线分成四个区域做到每个区域各有两个控制点。
另外，还要根据布好的控制网实地放样出9个轴线点，并埋设标石。
2、任务范围二、测区的自然地理条件1、地理概况本测区为四川建院东区，属于德阳市旌阳区，离108国道不远，测区内建筑及草坪较多，地势较为平坦，地区大气能见度良好，交通便利，给测量带来方便。
2、气候条件测区气候较好，阳光照射充足，年降水量不多，大多集中在春夏两季，全年平均气温已七、八月份最高。
3、交通情况测区的北门外便是嘉陵江西路。
三．已有测量成果及利用一．任务：⑴初任务：根据已有地形图进行纸上定线和相关的内业工作，初步确定采用的路线方案，为编制初步设计提供所需的基础资料。
⑵定测目的：通过现场测量并进行优化，再实地放线定桩确定构造物的位置，为施工设计提供资料技术依据：①《控制测量规范》。
③GB12898-91《国家三、四等水准测量规范》。
二.坐标系统及图幅分幅1) 平面采用1954年北京坐标系。
2）采用50*50的1:500的图幅；图幅内有明显地形、地物的应标注图名。
3）图幅坐标以X，Y之千米数表示，X坐标在前，Y坐标在后，；4）图号由西往东、由北往南用阿拉伯数字按顺序编号,即1、2、3、……5）图幅编辑时；图名、图号、图幅号应按上下顺序排列在图幅上方之正中；。
四．布网方案一、作业方法1 选点：⑴沿路线依次有效地布设控制点，点尽量分布在路中间。
控制网设计技术测量工程设计书
.一、概述控制网设计技术是控制测量工作的重要组成部份,它对提高测绘成果的质量起带重要的作用,因此在控制测量施测前必须篇写既合理又经济的技术设计书,在控制网的技术设计过程中,应充分利用原有的控制测量成果,做出合理的设计方案,并对设计方案进行精度估算, 使得该设计方案能保证精度要求,又具有良好的经济指标。
二、控制测量工作流程技术设计-->踏勘、选点、建标、埋石-->仪器设备检校--> 外业观测〔测角、测距、水准、 GPS-->观测原始记录检查-->数据预处理、平差计算-->整理成果资料-->编写技术总结报告-->检查验收三、业务来源及围业务来源：受工程职业技术学院测量一班指导老师唐保华的委托对学校周围进行测绘。
围：测区 5 公里围北邻石子路口,南邻京珠高速,东邻水渡河,西邻机电学院。
测区以黄土为主,少量的山地农田。
四、作业目的工程测通过控制测量设计能让我们了解到控制测量是研究精确测定地面控制点空间位置的技术,它在工程建设的各个不同阶段的基本任务是建立控制网,以精确确定控制点的位置。
能让我们对整个的控制网有所了解,使我们对以后的工作不在盲目,有了一定的方向。
五、已有资料利用经过对测区周边高等级控制资料及图纸的收集,有下列成果可供利用。
1、在测区及周围经过踏勘查实有以下国家基准点为 G0007.0008 位于学校后角,成果为 1954 年坐标系点位可靠。
六、布网依据规及方案论证布设控制网,原则上应该满足各种工程建设和测绘不同比例尺地形的需要,各种工程的性质和任务不同,对控制网的精度和密度的要求也相差很远。
根据控制的精度要求以定合理的布局方案,利用地形地物的特点,在图上设计出一个图形结构强的网,三角网或者边角网对点的要求： 1 图形结够好,边长适中角距角大于 20 度。
2 是制高点三尖上或者建造物上,视野开阔、便于加密。
3 视线高出或者旁提障碍物 1.5 米。
施工控制网测量成果报告
XXX基础设施建设二期工程施工控制网测量成果报告一、工程概况本工程XX路（XX北路）北起XXX大街，南至XX北路，道路全长约 1.39km，宽42m。
XXX路北起黄堂东路，南至XXX大街，道路全长约0.43km，宽20m。
XX路（XX路）西起XX路，东至XX路，全长约0.15km，宽38m。
XXX路（XX 路）北起XX大道，南至XX大道，道路全长约1.24km，宽16m。
纵三路（XXX 路）北起XXX路，南至XX路，全长约1.92km，宽16m。
纵一路（XX路）北起XX路，南至XX路，道路全长约0.38km，宽16m。
XXX路（XX路）北起XX路，南至XX路，道路全长约0.37km，宽16m。
工程范围沿线相交道路主要有：XXX大街、XXX路、XXX路、XXX路（XX 街）、XXX路（XXX路）、XX路、XX大道（XX大街）、XX路、XX路（XX 路）、XX路（XX街）、XX路（XX路）、XX路（XX路）、XX路（XX路）、XX大道。
1、XX路：本次招标的XX路为南北向城市主干路，南起XX北路，经现状XX路、跨越XX河，北至XXX大街，设计起点桩号为QD XX K0+000，设计终点桩号 ZD XX K1+390.110，全长 1390.110m。
全线共设 3 组平曲线，圆曲线半径分别为 R1=2100m、R2=1000m、R3=2000m，线形指标满足设计速度50km/h规范要求的不设超高和缓和曲线的最小半径要求。
2、XX路：本次招标的XX路为南北向城市支路，南起XX路，经XX路、XX东路、XX路、XX路、XX大道、XX路、XXX路，XXXX南路，设计起点桩号为 QD XX K0+000，设计终点桩号ZD XX K1+940.210，全长1940.210m。
全线共设6组平曲线，圆曲线半径分别为R1=150m、R2=R3=R4=400m、R5=300m、R6=500m，线形指标满足设计速度20km/h 规范要求的不设超高和缓和曲线的最小半径要求。
控 制 网 平 差 报 告122222
控制网平差报告[控制网概况]1、本成果为按[平面]网处理的平差成果计算软件：南方平差易2002网名计算日期:日期: 2014-09-03观测人:李凯记录人:杜增庆计算者:李凯测量单位:宝鸡市第二建筑工程有限公司备注:2、平面控制网等级，验前单位权中误差国家四等：5.2(s)高程控制网等级：四等3、控制网数据统计结果[边长统计结果]总边长：774.6740,平均边长：129.1123,最小边长：33.8730,最大边长：223.6830[角度统计结果]控制网中最小角度：13.0402,最大角度：241.17324、控制网中最大误差情况最大点位误差= 0.0083 (m)最大点间误差= 0.0079 (m)最大边长比例误差= 14592平面网验后单位权中误差= 4.30 (s)每公里高差中误差= 8.60 (mm)起始点高程BM2 330.0300(m)BM3 330.3000(m)测量：计算：复核：闭合差统计报告[方向观测成果表]测站照准方向值(dms) 改正数(s) 平差后值(dms)备注BM2 BM3 0.000000BM2 A1 167.555375 1.02 167.555477BM3 A3 0.000000BM3 BM2 16.184275 1.08 16.184383A1 BM2 0.000000A1 A2 101.234150 1.12 101.234262A2 A1 0.000000A2 A3 13.040175 3.76 13.040551A3 A2 0.000000A3 BM3 241.173200 1.27 241.173327[距离观测成果表]测站照准距离(m) 改正数(m) 平差后值(m)方位角(dms) BM2 BM3 33.8730 0.0097 33.8877 131.505766 AM2 A1 137.4260 -0.0050 137.4210 299.465243 BM3 BM2 33.8730 0.0097 33.8877 311.505766 A1 A2 223.6830 -0.0007 223.6823 221.103504 A2 A3 223.1390 0.0019 223.1409 54.144055A3 BM3 122.6800 0.0050 122.6850 115.321383 测量：计算：复核：[高差观测成果表]测段起点号测段终点号测段距离(m) 测段高差(m) BM2 BM3 33.8730 0.2490BM2 A1 137.4260 -1.6955BM3 BM2 33.8730 -0.2490A1 A2 223.6830 -0.4440A2 A3 223.1390 1.3005A3 BM3 122.6800 1.1970[平面点位误差表]点名长轴(m) 短轴(m) 长轴方位dms 点位中误差m备注A1 0.0084 0.0043 114.533158 0.0074 A2 0.0114 0.0086 140.480966 0.0083 A3 0.0084 0.0038 112.183710 0.0082[高程平差结果表]点号高差改正数(m) 改正后高差(m)高程中误差(m)平差后高程(m)备注BM2 0.0000 330.0300 已知点BM3 0.0000 0.2490 0.0076 330.2790BM2 0.0000 330.0300 已知点A1 -0.0171 -1.7126 0.0066 328.3174BM3 0.0000 330.3000 已知点BM2 -0.0000 -0.2490 0.0082 330.0510A1 0.0079 328.3174A2 -0.0278 -0.4718 0.0071 327.8455A2 0.0084 327.8455A3 -0.0278 1.2727 0.0074 329.1183A3 0.0086 329.1183BM3 -0.0153 1.1817 0.0000 330.3000 已知点测量：计算：复核：[平面点间误差表]备注点名点名MT(m) MD(m) D/MD T方位D距离(m)BM2 A1 0.0094 0.0083 16465 114.533158 137.4210BM3 A3 0.0092 0.0084 14592 112.183710 122.6850A1 BM2 0.0094 0.0083 16465 114.533158 137.4210A1 A2 0.0119 0.0081 27654 97.155695 223.6823A2 A1 0.0119 0.0081 27654 97.155695 223.6823A2 A3 0.0120 0.0083 26735 96.081365 223.1409A3 A2 0.0120 0.0083 26735 96.081365 223.1409A3 BM3 0.0092 0.0084 14592 112.183710 122.6850[控制点成果表]点名X(m) Y(m) H(m) 备注BM3 3619471.7200 498886.5320 330.3000 已知点BM2 3619494.3290 498861.2890 330.0300 已知点BM3 3619471.7200 498886.5320 330.3000 已知点BM2 3619494.3290 498861.2890 330.0300 已知点A1 3619562.5846 498742.0174 328.3174A2 3619394.2220 498594.7496 327.8455A3 3619524.6091 498775.8327 329.1183测量：计算：复核：。
平面控制网复测成果报告
从化至东莞高速公路工程十三标段平面控制网复测成果报告一、任务内容1、由于本标段桥梁已准备进入施工上部结构及部分路基已成形,加上近来连续受雨水天气影响，部分导线水准点存在不同程度的破坏，影响测量精度、施工，所以对本标段水准点及导线点进行复测、加密,以便于后期施工测量控制工作。
2、本次测量复测工作于2013年4月14日开始，4月26日完成。
参加复测人员均由测量监理及其他四名测量人员组成。
3、本次水准复测加密, 分二条线，第一条以原设计水准点GE32(12标界内)联测到水准点GD156-1(原设计给的点东深二路桥上).从中根据施工控制所需在本标段内加密施工水准点.总计24个点，其中第一条线加密新点9个，原有水准点8个；第二条以水准点GE33为起点和终点的闭合水准网,围绕塘厦互通共计7个水准点。
4、本次导线加密复测，分二条线，第一条以原导线点GE32和GE33为起始边，中间加密复测ZX2、K3、K5、K6、K7-1、GE37-5、GE37-2、GE37-4、GE37-3、GD33-1、K9 、FG8、GD33-2共13点，附合至原导线点GD156-1和GD155-1；第二条以主线导线点GE32和GE33为起始边，中间加密复测ZX2、K3、TX1、TX6、GE36-4、K4-1、K4共计6个点，闭合至主线导线点GE33。
二、主要作业技术依据及其成果分析。
导线测量及水准测量严格根据《GB50026-2007工程测量规范》中一级导线及四等水准测量要求。
对测量成果整理并进行导线平差计算后，测量精度导线符合一级导线、水准符合四等水准精度要求（精度数据见后面各表：主线进行的近似平差，其中测角闭合差12.93″＜10√15=38.73″，导线全长相对闭合差为1/22406，小于允许导线全长相对闭合差1/15000。
塘厦互通进行的严密平差，其中测角中误差为3.3″＜5″,相对闭合中误差为1/198943,小于允许导线全长相对闭合差1/15000。
