复合材料力学5PPT课件

复合材料概论全套课件312P

一、教学内容

本节课我们将学习《复合材料概论》一书的第1章“复合材料概述”和第2章“复合材料的组成与结构”。详细内容包括复合材料的基本概念、分类、性能特点，以及复合材料的基体、增强体、界面等基本组成部分和作用。

二、教学目标

1. 了解复合材料的基本概念、分类及性能特点。

2. 掌握复合材料的组成、结构和制备方法。

3. 能够运用所学知识分析复合材料的性能与应用。

三、教学难点与重点

教学难点：复合材料的组成、结构和性能关系。

教学重点：复合材料的基本概念、分类、性能特点及其应用。

四、教具与学具准备

1. 教具：多媒体课件、黑板、粉笔。

五、教学过程

1. 导入：通过展示复合材料在日常生活中的应用实例，激发学生的学习兴趣，引入本节课的主题。

2. 知识讲解：

（1）复合材料的基本概念、分类及性能特点；

（2）复合材料的组成、结构和制备方法。

3. 例题讲解：分析一个具体复合材料的性能，引导学生运用所学知识解决问题。 4. 随堂练习：设计若干有关复合材料的选择题、填空题和简答题，巩固所学知识。

5. 小组讨论：分组讨论复合材料在实际应用中的优势与局限性，培养学生的团队协作能力。

六、板书设计

1. 复合材料基本概念

2. 复合材料分类

3. 复合材料性能特点

4. 复合材料组成与结构

5. 复合材料制备方法

七、作业设计

1. 作业题目：

（1）简述复合材料的基本概念及其分类。

（2）解释复合材料的性能特点及其应用。

（3）分析复合材料组成、结构与性能之间的关系。

2. 答案：

（2）复合材料具有轻质、高强度、耐腐蚀、耐磨损、导电性等特点，广泛应用于航空航天、汽车、建筑、电子等领域。

（3）复合材料的性能取决于基体、增强体和界面的性质。基体负责传递应力，增强体负责提供强度和刚度，界面则是连接基体和增强体的桥梁。

八、课后反思及拓展延伸

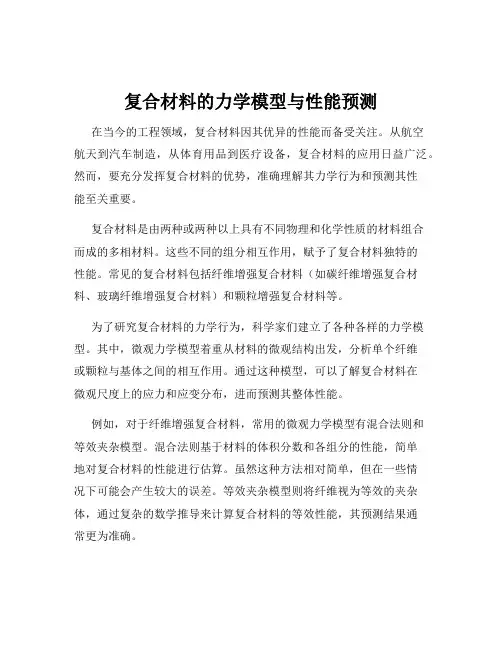

复合材料的力学模型与性能预测

在当今的工程领域，复合材料因其优异的性能而备受关注。从航空航天到汽车制造，从体育用品到医疗设备，复合材料的应用日益广泛。然而，要充分发挥复合材料的优势，准确理解其力学行为和预测其性能至关重要。

复合材料是由两种或两种以上具有不同物理和化学性质的材料组合而成的多相材料。这些不同的组分相互作用，赋予了复合材料独特的性能。常见的复合材料包括纤维增强复合材料（如碳纤维增强复合材料、玻璃纤维增强复合材料）和颗粒增强复合材料等。

为了研究复合材料的力学行为，科学家们建立了各种各样的力学模型。其中，微观力学模型着重从材料的微观结构出发，分析单个纤维或颗粒与基体之间的相互作用。通过这种模型，可以了解复合材料在微观尺度上的应力和应变分布，进而预测其整体性能。

例如，对于纤维增强复合材料，常用的微观力学模型有混合法则和等效夹杂模型。混合法则基于材料的体积分数和各组分的性能，简单地对复合材料的性能进行估算。虽然这种方法相对简单，但在一些情况下可能会产生较大的误差。等效夹杂模型则将纤维视为等效的夹杂体，通过复杂的数学推导来计算复合材料的等效性能，其预测结果通常更为准确。宏观力学模型则将复合材料视为均匀的连续体，不考虑其微观结构。这种模型主要用于分析复合材料在宏观尺度上的力学响应，如梁、板等结构的弯曲、拉伸和压缩等行为。常见的宏观力学模型包括经典层合板理论和有限元方法。

经典层合板理论将复合材料层合板视为由多层不同方向的单层板组成，通过叠加各单层板的贡献来计算层合板的整体性能。这一理论在工程中得到了广泛的应用，但它对于复杂的加载情况和边界条件的处理能力有限。

有限元方法则是一种更为强大的工具，它可以模拟各种复杂的几何形状、加载条件和边界约束。通过将复合材料结构离散为有限个单元，并对每个单元的力学行为进行分析，最终得到整个结构的响应。有限元方法在复合材料的设计和分析中发挥着重要的作用，但它需要较高的计算资源和专业的软件支持。

[F,PSA复合材料制备及其性能,复合材料,性能]浅析PPTA

浅析PPTA-F/PSA复合材料制备及其性能

1 实验部分

1.1 主要原料

PSA-F，特安纶TANLON纤维短切T700，长度3 mm，上海特安纶纤维有限公司;PPTA-F，泰普龙Taparan，短切3 mm，烟台泰和新材料股份有限公司;无水乙醇，AR，国药集团化学试剂有限公司;去离子水，实验室自制。

1.2 实验主要仪器及设备

双频数控超声波清洗器，KQ-300VDV，昆山市超声仪器有限公司;鼓风干燥箱，DHG-9075A，上海一恒科学仪器有限公司;平板硫化机，QLB-25T，扬州市道纯试验机械厂;万能试验机，MTS- CMT-4204，深圳新三思实验仪器厂;X射线衍射仪，D/MAX，日本理学电机;钨灯丝扫描电镜，HITACHI SU-1500，日本HITACHI;热重分析仪，TA Q500 HiRes，美国TA仪器公司。

1.3 PSA-F及PPTA-F的清洗

PSA-F先在密封的无水乙醇中超声清洗6 h，清洗温度50 ℃，加热功率100 W，再在去离子水中清洗30 min，最后置于80 ℃的鼓风干燥箱中干燥8 h，密封后备用。PPTA-F的清洗过程同上。

1.4 PPTA-F/PSA复合材料的制备

先将PPTA-F和PSA-F按照一定的质量比进行称取混合，然后置于浙江荣浩工贸有限公司RHP-600型高速多功能粉碎机中开松打散，再将混合料放置在烘箱内，在105 ℃真空条件下干燥4 h脱气处理。将混合料填充置自制的平板模具腔内，放入压机中进行预热(温度范围350～360 ℃)，温度稳定后压力加载至35 MPa，保持压力15 min，自然冷却后卸载压力，

脱模，将样品取出。PPTA-F的质量分数分别为5%、12.5%、20%、30%和40%。

1.5 性能测试和结构表征

按照GB/T1447-2005，测试材料的拉伸性能，拉伸速率为1.0 mm/min，室温;按GB/T1448-2005 测试复合材料的弯曲强度，加载速度为1.0 mm/min，室温;和GB/T1449-2005测试复合材料的压缩强度，加载速度为1.0 mm/min，室温;材料结构分析：X射线衍射分析，测试条件为铜靶辐射，为0.154 nm，辐射管电压40 kV，辐射管电流100 mA，扫描范围2 为5～60，扫描速度2热重分析：在氮气气氛保护下，非等温分解试验，样品质量为4.8～8 mg，升温速率为10 ℃/min，测试温度25～700 ℃;微观形貌分析：拉伸测试后的试样断面进行喷金处理后，使用钨灯丝扫描电镜进行观察。

复合材料力学性能

复合材料力学性能是指复合材料在力学加载下的行为和性能。复合材料是由两种或两种以上不同类型的材料组成的复合体，通常包括增强相和基体相。增强相是由具有较高强度和刚度的材料制成，而基体相是由具有较高韧性和耐用性的材料制成。复合材料的力学性能直接影响着其在各种应用领域的使用。

复合材料的力学性能包括强度、刚度、韧性和抗疲劳性等方面。

首先是强度。强度是指材料在受到外界力作用下抵抗断裂或变形的能力。复合材料通常具有较高的强度，特别是拉伸、压缩和弯曲强度。这是因为增强相的存在使得复合材料能够承受更大的力。同时，复合材料还具有较高的拉伸、剪切和压缩模量，这使得它们在应力下更加稳定。

其次是刚度。刚度是指材料对应力产生相应应变的能力。复合材料通常具有较高的刚度，这使得它们在应用中具有更好的稳定性和振动性能。刚度取决于增强相的类型、层数和配比等因素。

然后是韧性。韧性是指材料在受到外界力作用下承受变形和断裂的能力。复合材料通常具有较高的韧性，这是由于其基体相的存在，基体相能够吸收能量并阻止裂纹的扩展。韧性通常通过测量断裂韧性来评估。

最后是抗疲劳性。抗疲劳性是指材料在经过长时间循环加载后仍然能保持其性能和强度的能力。复合材料通常具有较好的抗疲劳性能，这是由于增强相的存在，增强相能够在应力加载下分散和吸收应力。

除了以上几个方面，复合材料的力学性能还受到其制备工艺、层数和组织结构等因素的影响。制备工艺的不同会导致复合材料的性能有所差异。层数的增加会提高复合材料的强度和刚度，但也会增加制备难度。组织结构的优化能够提高复合材料的性能。

综上所述，复合材料具有强度、刚度、韧性和抗疲劳性等优良的力学性能。这些性能的提高在很大程度上推动了复合材料在航空、汽车、建筑等领域的广泛应用。随着材料科学和制备技术的进步，复合材料的力学性能还将不断得到改善和优化。

复合材料单层板理论

复合材料是一类新型材料复合材料是一类新型材料，其强度高、刚度大、质量轻，并具有抗疲劳、耐高温、减振、可设计等一系列优点，近几十年来，在航空航天、能源、交通、建筑、机械、信息、化工、医疗和体育等部门日益得到广泛应用。复合材料是一种多相材料，它具有非均匀性和各向异性，其强度和刚度分析的理论与方法不同于金属材料。随着对复合材料力学特性的深入研究，已经形成了复合材料力学学科体系并得到蓬勃发展。ABC电子国内外许多高等院校巳将复合材料力学列为力学及相关专业本科生和研究生的必修和选修课程。为了满足高等学校力学专业本科生和研究生的复合材料力学课程教学的需要，笔者在参考国内外复合材料力学书籍的基础上，结合多年来从事复合材料力学教学的体会，编写了这本《复合材料力学基础》。本书阐述了连续纤维增强复合材料力学基础、复合材料宏观力学基本理论和分析方法。全书内容分为7章。

第1窜是复合材料概述，第2章介绍变形体几何分析和基本守恒原理，第3章是线弹性各向异性弹性力学本构方程，第4章为复合材料单层板理论，第5章是复合材料单层板强度理论，第6章是复合材料层合板理论，第7章介绍复合材料层合板弯曲、屈曲和振动。本书可供高等院校力学及相关专业本科生、研究生复合材料力学课程作为教材使用，也司供有关科技人员学习参考。复合材料是指两种或两种以上具有不同性能的材料在宏观尺度上组合成的一种多相材料。每一种组成材料称为复合材料的组分，包容组分称为基体IC现货材料(简称为基体)，被包容材料称为增强材料，基体与增强材料的结合面称为界面(基体与增强材料在其界面上束发生化学反应，无相互溶解)。在工程上，复合材料是指通过物理和化学方法格一种(或几种)材料按照一定方式加入到另一种材料中，从而克服单一材料性能的某些弱点。对于复合材料力学，单一材料性能的改善主要是指材料的力学性能(比强度、比刚度、耐腐蚀和耐磨损、湿热效应等)。从不同的角度来看，复合材料具有不同的含义。

复合材料力学沈观林编着清华大学出版社

《复合材料力学》沈观林编著清华大学出版社

第一章复合材料概论

1.1复合材料及其种类

1、复合材料是由两种或多种不同性质的材料用物理和化学方法在宏观尺度上组成的具有新性能的材料。

2、复合材料从应用的性质分为功能复合材料和结构复合材料两大类。功能复合材料主要具有特殊的功能。

3、结构复合材料由基体材料和增强材料两种组分组成。其中增强材料在复合材料中起主要作用，提供刚度和强度，基本控制其性能。基体材料起配合作用，支持和固定纤维材料，传递纤维间的载荷，保护纤维。

根据复合材料中增强材料的几何形状，复合材料可分为三大类：颗粒

复合材料、纤维增强复合材料（fiber-reinforced composite）、层禾口

复合材料。

（1）颗粒：非金属颗粒在非金属基体中的复合材料如混凝土；金属颗

粒在非金属基体如固体火箭推进剂；非金属在金属集体中如金属陶

'瓷O

（2）层合（至少两层材料复合而成）：双金属片；涂覆金属；夹层玻璃。

（3）纤维增强：按纤维种类分为玻璃纤维（玻璃钢）、硼纤维、碳纤维、碳化硅纤维、氧化铝纤维和芳纶纤维等。

按基体材料分为各种树脂基体、金属基体、陶瓷基体、和碳基体。

按纤维形状、尺寸可分为连续纤维、短纤维、纤维布增强复合材料。

还有两种或更多纤维增强一种基体的复合材料。如玻璃纤维和碳纤维增强树脂称为混杂纤维复合材料。

5、常用纤维（性能表见P7表1-1）

玻璃纤维（高强度、高延伸率、低弹性模量、耐高温）

硼纤维（早期用于飞行器，价高）碳纤维（主要以聚丙烯腈 PAN纤维或沥青为原料，经加热氧化，碳化、石墨化处理而成；可分为高强度、高模量、极高模量，后两种成为石墨纤维（经石墨化2500~3000°

C）；密度比玻璃纤维小、弹性模量比其高；应力一应变关系为一直线，纤维断裂前是弹性体；高模量碳纤维的最大延伸率为 0.35%,高强度的延伸率为 1.5%;纤维直径 6~10卩m;各向异性，沿纤维方向热膨胀系数 a i=-0.7X 10-6~-0.9X

复合材料复习

（阅读声明：1、答案制作参考顺序：PPT＞书本＞百度；2、自己多看书，PPT。我弄错了也未可知；3、多祈福吧，邓爷老聂那不是划重点，那是复习全书；4、希望大家高分通过，谢谢；5、什么，你说你看不懂？背就行，C类课当真你就输了。）

定义概念

基体、增强体

在复合材料中，一般情况下有一相是连续的称为基体，另外一相以独立的形态分布在连续相中的分散相，其力学性能优越，对复合材料强度增强显著，故称为增强体，在基体与增强体间存在界面。

功能体

结构复合材料

主要用作承力和次承力结构，要求其质量轻、强度和刚度高，能够耐一定温度，在有时还有其他性能要求。基本上是由增强体和基体组成:增强体承担结构使用中的各种载荷，基体起粘结增强体予以赋形并且传递应力和增韧作用。

功能复合材料

除了力学性能以外，还提供其他物理性能的复合材料，是由功能体（提供物理性能的基本组成单元）和基体组成的。

聚合物基复合材料

聚合物基复合材料是以有机聚合物为基体、连续纤维为增强材料组成的复合材料。习惯上常把橡胶基复合材料划入橡胶材料中，所以聚合物基体一般仅指热固性聚合物（树脂）与热塑性聚合物。

金属基复合材料

以金属或合金为基体，并以纤维、晶须、颗粒等为增强体的复合材料。

陶瓷基复合材料

陶瓷基复合材料是以陶瓷为基体与各种纤维复合的一类复合材料。陶瓷基体可为氮化硅、碳化硅等高温结构陶瓷。

水泥基复合材料

水泥基复合材料是由水硬性凝胶材料与水发生水化、硬化后形成的硬化水泥浆体作为基材，与各种无机、金属、有机材料所组成。

碳复合材料（这个有待考证，应该是碳-碳复合材料才对）

纤维增强基复合材料是由碳纤维织物增强碳或石墨化的树脂（包括沥青）碳以及化学气相沉积碳所形成的复合材料，简称碳-碳复合材料。

压电复合材料

一般是由压电陶瓷和聚合物基体按照一定的联接方式、一定的体积或质量比例和一定的空间几何分布复合而成。

导电复合材料

复合材料2

第1章绪论

1.复合材料的定义(Composition Materials , Composite)

复合材料是由两种或两种以上物理和化学性质不同的物质组合而成的一种多相固体材料。复合材料=基体(连续相)+增强材料(分散相)

分散相是以独立形态分布在整个连续相中，两相之间存在着相界面。分散相可以是增强纤维，也可以是颗粒或弥散的填料。

2.复合材料常见分类方法：

1）按性能分：常用复合材料、先进复合材料

2）按用途分：结构复合材料、功能复合材料

3）按复合方式分：宏观复合、微观复合

4）按基体材料分：聚合物基、金属基、无机非金属基

5）按增强体形式分：纤维增强复合材料、颗粒增强、片材增强、叠层复合

3.复合材料在结构设计过程中的结构层次分几类，各表示什么？在结构设计过程中的设计层次如何，各包括哪些内容？

三个结构层次: 一次结构——单层材料——微观力学一次结构

二次结构——层合体——宏观力学二次结构

三次结构——产品结构——结构力学三次结构

设计层次：单层材料设计、铺层设计、结构设计

4.复合材料力学主要是在单层板和层合板这两个结构层次上展开的，其研究内容分为微观力学和宏观力学两部分。

第2章复合材料界面和优化设计

1.复合材料是由两种或两种以上不同物理、化学性质的物质以微观或宏观形式复合而成的多相材料。

2.复合材料界面机能：

1）传递效应：基体可通过界面将外力传递给增强物，起到基体与增强体之间的桥梁作用

2）阻断效应：适当的界面有阻止裂纹扩展、中断材料破坏、减缓应力集中的作用

3）不连续效应：在界面上产生物理性能不连续性和界面摩擦现象，如抗电性、电感应性、磁性、耐热性等

4）散热和吸收效应：

5）诱导效应

3.界面效应既与界面结合状态、形态和物理、化学性质等相关，也与界面两边组元材料的浸润性、相容性、扩散性等密切相关。

4.聚合物基复合材料是由增强体与聚合物基体复合而形成的材料。

复合材料细观力学性能

陶瓷纳米复合材料细观力学性能分析

一. 弓I言

纳米材料是指尺度为I 一 100nm的超粒，经压制、烧结或溅射而成的凝聚态

固体。它是80年代刚刚发展起来的先进材料，被美国材料科学会誉为“21世纪最

有前途的材料”。因此受到发达国家的高度重视，并且都在其发展高技术的计划中

瞄准了这一新的材料领域，投人了相当的人力和物力⑴。陶瓷材料是一种很有发展

前途的结构材料，具有高的硬度，耐磨性，耐高温性，耐腐蚀性等其他材料无法比拟的优异性能，但脆性问题大大限制了陶瓷材料的应用发展，为进一步改善其

断裂韧性和强度而进行陶瓷复合材料的研究。陶瓷纳米复合材料是新近发展起来的一种陶瓷复合材料，复合系中至少一相为纳米尺寸［2,3］。

二. 纳米陶瓷复合材料的分类

在新型的纳米陶瓷复合材料中，其中的各相或至少其中某一相在一维上为纳米级，根据弥散相的不同和基体尺寸可分为晶内型，晶界型，晶内/晶界混合型，纳米/纳米型，如图1。纳米弥散相分布在基体相晶粒内部为晶内型；纳米弥散相分布在基体晶界上为晶界型；实际制备中往往很难获得单纯一种纳米相处于晶内或者纳米相处于晶界上的纳米复合材料，多为晶内 /晶间复合型；而在纳米/纳米复合陶瓷材料中所有各相晶粒均为纳米级。纳米 /纳米复合陶瓷材料在制备上对粉体性能以及烧结等工艺过程要求严格，使材料具有新的性能，如超塑性 ⑷。

图2-1纳米陶瓷复合材料的分类三. 纳米陶瓷复合材料的力学性能分析

3.1 AI2O3粉末对纳米陶瓷复合材料的影响

为了改善纳米陶瓷复合材料的力学性能，探讨添加不同粒径和含量的 Al 2O3

粉末对纳米陶瓷复合材料微观结构和力学性能的影响。实验采用真空热压烧结工

艺来制备ZrO2纳米陶瓷复合材料，添加相包括 AI2O3等金属粉末。混合粉末经球磨48h和真空干燥24h后备用•在烧结温度为1450E、压力为30MPa、保温

1h的条件下，采用真空热压烧结工艺，将干燥后的混合粉末制备成样品。制得的样片厚度约为5mm，并经过切割、粗磨、精磨、研磨和抛光后，制成 3mmx

复合材料力学讲义

第一部分简单层板宏观力学性能

1.1 各向异性材料的应力—应变关系

应力—应变的广义虎克定律可以用简写符号写成为：

（1—1）

其中σi为应力分量，Cij为刚度矩阵εj为应变分量．对于应力和应变张量对称的情形(即不存在体积力的情况)，上述简写符号和常用的三维应力—应变张量符号的对照列于表1—1。

按表1—l，用简写符号表示的应变定义为：

表1—1 应力——应变的张量符号与简写符号的对照

注：γij（i≠j）代表工程剪应变，而εij（i≠j）代表张量剪应变

（1—2）

其中u，v，w是在x，y，z方向的位移。

在方程(1—2)中，刚度矩阵Cij有30个常数．但是当考虑应变能时可以证明弹性材料的实际独立常数是少于36个的．存在有弹性位能或应变能密度函数的弹性材料当应力σi作用于应变dεj时，单位体积的功的增量为：

（1—3）

由应力—应变关系式(1—1)，功的增量为：

（1—4）

沿整个应变积分，单位体积的功为：

（1—5）

虎克定律关系式(1—1)可由方程(1—5)导出：

（1—6）

于是

（1—7）

同样

（1—8）

因W的微分与次序无，所以：

（1—9）

这样刚度矩阵是对称的且只有21个常数是独立的。

用同样的方法我们可以证明：

（1—10）
