机油泵传动轴支架加工工艺课设.
1 机械制造工艺学课程设计 设计计算说明书 设计题目：机油泵传动轴支架机械加工工艺规程制订 2
目录 第一节 序言 .............................................. 4 第二节 零件分析 .......................................... 4 一、 零件的功用分析 ................................... 4 二、 零件的工艺分析 .................................. 5 第三节 机械加工工艺规划制订 .............................. 5 一、确定毛坯制造形式 .................................. 5 二、 选择定位基准 ..................................... 6 三、 选择加工方法 ..................................... 6 四、 制订工艺路线 ..................................... 7 六、确定加工余量及毛坯尺寸 ............................ 9 七、 工序设计 ........................................ 11 八、 确定切削用量和基本时间 .......................... 11 3 4
第一节 序言 机械制造工艺学课程设计是我们融会贯通大学所学的知识，将理论与实践相结合，对专业知识的综合运用训练，为我们即将走向自己的工作岗位打下良好的基础。 机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产的重要的技术性文件。它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。在编制工艺时须保证其合理性、科学性、完善性。
第二节 零件分析
一、零件的功用分析 本次课程设计我们小组的任务是针对生产实际中的一个零件———机油泵传动轴支架。其用于轴承的传递，当然机油泵传动轴支架并不仅仅用于此，还有很多功能。从零件图上可以看出，标有表面粗糙度符号的表面有平面、内孔等。其中，表面粗糙度要求最低的是孔3*Φ11及孔Φ32，粗糙度为Ra12.5，粗糙度要求最高的是定位销孔2*Φ8，表面粗糙度为Ra3.2以及上表面K。该外圆平面K也是机油泵传动轴支架的主要设计基准。孔Φ32的公差等级为IT7级，表面粗糙度为Ra3.2，可以通过钻、扩、铰来保证。上表面K需要通过初刨和精刨来达到需要保证的尺寸。3*Φ11孔不是很重要，只是固定作用，因此加工该孔不 5
是很复杂；通过钻床加工出来。2个定位销孔则需要有一定的位置要求，因此相对于上一道工序则需要在钻床是钻、扩、铰2*Φ8孔。钻后再扩钻再铰就可以达到精度要
求。 对机油泵传动轴支架零件图进行工艺审核后，可知该零件图视图正确、完整，尺寸、公差及技术要求齐全，加工要求合理，零件的结构工艺性较好。
二、零件的工艺分析 机油泵传动轴支架共有两组加工加工表面，它们之间有一定的位置要求。现分述如下：
1．以K面为基准的加工表面 这一组加工表面包括：0.1072.33mm,+0.025032H7mm。其中，主要加工表面 为A基准面。 2．以2-+0.01508H7沉孔φ10*90°为中心的加工表面
这一组加工表面包括：2-+0.01508H7沉孔φ10*90°，100.05mm, 260.2mm, 223±0.05mm，φ11轴线的位移度不大于R0.25。 这两组加工表面之间有着一定的位置要求，主要是： （1） φ32H7轴线对A面的不平行度在100长度上不大于0.01 （2） φ32H7轴线对B-B面的不垂直度100长度上不大于0.05
（3） φ32H7轴线和一个+0.01508H7距离54±0.12mm。 由以上分析可知，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于专用夹具加工另一组表面，并且保证它们之间的位置精度。
第三节 机械加工工艺规划制订 一、确定毛坯制造形式 零件材料为HT15-33，灰铸铁抗拉强度不低于150MPa，抗弯强度不低于330MPa，根据材料性质，因此应该选用铸件，由于该零件年产量为5000件，已 6
达大批生产的的水平，而且零件的轮廓尺寸也不大，故可铸造成型。由表5-2可知，选择砂型机器造型，铸件的公差等级为CT9级。
二、选择定位基准
定位基准的选择是工艺规程制订重的重要工作，，它是工艺路线是否正确合理的前提。正确与合理地选择定位基准，可以确保加工质量、缩短工艺过程、简化工艺装备结构域种类、提到生产率。 （1）粗基准的选择。对于一般的支架类零件而言，以支架底面的相对面作为粗基准是完全合理的。但对于本零件来说，如果以支架底面的相对面作为粗基准，则可能造成B-B面基准无法保证，因此，按照有关粗基准的选择原则（即当零件有不加工表面时，应以这些不加工表面作为粗基准；若零件有若干个不加工表面，则应以与加工表面要求相对位置精度较高的不加工表面作为粗基准）现选取以下图所示C面为粗基准。
选取C面为粗基准，利用四块压板压紧中间的筋板，不完全定位以消除和。为下一步加工打下基础。 （2）精基准的选择。主要考虑基准重合问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。
三、选择加工方法
1、 平面的加工 7
平面的加工方法很多，有车、刨、铣、磨、拉等。而对于K面粗糙度为Ra6.3通过粗铣以及精铣就可以达到。 2、孔加 Φ32孔内壁粗糙度为Ra6.3所以就用钻-扩-铰，钻孔铰该孔后就可以达到这个精度要求，满足安装配合F7，并且用YT锥柄麻花钻。同样3*Φ11以及2*Φ8的销孔也可以用钻床加工出来。
四、制订工艺路线
制定加工工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领已确定为大批量生产的条件下，可以考虑采用万能性机床配以专用的夹具，并尽量使工序集中来提高生产率。除此以外，还应当考虑经济效益，以便使生产成本尽量下降。
工艺路线方案一 工序05 铣A面 工序10 钻3-φ11mm孔j 工序15 钻、扩、铰孔2-φ8mm，并锪倒角1×45° 工序20 铣φ32mm D向端面 8
工序25 加工φ32mm，并锪倒角1.5×45° 工序30 铣φ32mm C向端面，并锪倒角1.5×45° 工序35 钻30°方向φ11mm孔 工序40 检验
工艺路线方案二 工序05 铣φ32mm D向端面 工序10 加工孔φ32mm，并锪倒角1.5×45° 工序15 铣φ32mm C向端面，并锪倒角1.5×45° 工序20 铣A面 工序25 钻3-φ11mm孔 工序30 钻、扩、铰孔2-φ8mm，并锪倒角1×45° 工序35 钻30°方向φ11mm孔 工序40 检验
上述两个工艺方案的特点在于：方案一先以E面为基准直接加工出A面，然后以A面为基准进行3-φ11mm和2-φ8mm的加工，然后再处理C、D面和φ32mm孔；而方案二刚好相反，先处理C、D面和φ32mm孔，再加工A面和3-φ11mm和2-φ8mm，两相比较可以看出，方案一工序非常集中，定位、加工和装夹都非常方便，但方案一无法保证与B-B面的相关尺寸的精度，即100.05mm和260.2mm。在方案二中，与B-B面的相关尺寸的精度得到保证，但54±0.12mm
和φ32H7轴线对A面的不平行度在100长度上不大于0.01，φ32H7轴线对B-B面的不垂直度100长度上不大于0.05，平行度和垂直度又难以保证，因此这两个方案都不太合适，综合考虑，虽然图纸并未要求对C面和D面进行加工，但加工C面和D面有利于保证垂直度和平行度，而且C、D面的加工量并不大，因此修改加工工艺如下： 工序10 粗铣，半精铣A面 工序20 钻、扩孔2-φ8mm，并锪沉孔φ10×90° 钻、扩孔3-φ11mm 9
工序30 铣圆柱φ32mmC向端面，铣圆柱φ32mmD向端面 工序40 粗镗、精镗φ32mm孔，锪φ32mm孔倒角1.5×45° 工序50 钻、扩30°方向φ11mm孔 工序60 去毛刺 工序70 检查 工序80 入库
六、确定加工余量及毛坯尺寸 (一)确定加工余量 “机油泵传动轴支架”零件材料为HT200，硬度硬度为HB170~240，毛坯重量约为5kg，生产类型为大批生产，采用铸造灰铸铁毛坯。 根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下： 表3-1 支架个加工表面余量
加工表面 单边余量/mm 双边余量/mm 备注 顶面A 3.0 侧面C 2.0 面C、面D均加工，则基本尺寸
为55mm 侧面D 2.0
Ø32mm孔 1.0 2.0 为了便于加工孔厚与C、D面平齐、基本尺寸为55mm
（二）确定毛坯基本尺寸 加工表面的毛坯尺寸只需尺寸加上查询的相应加工余量即可，所得毛坯尺寸如表3-2所示。 表3-2 支架毛坯尺寸 零件尺寸/mm 单边加工余量/mm 毛坯尺寸/mm 55 2 59 98.3 3 101.3
传动轴的加工工艺及技术要求-
传动轴的加工工艺及技术要求机械设备的运转离不开传动轴，想要能力提高更深一层，不妨了解传动轴的加工工艺过程和技术要求。
以下是店铺为你整理推荐传动轴加工工艺及技术要求，希望你喜欢。
传动轴加工工艺1,首先锻件毛坯两端钻中心孔,粗车外圆几大档台阶;2,进行调质;3,半精车各档台阶,外圆和长度放余量,然后搭中心架车对总长;4,中心架上钻轴内通孔;5,搪两端锥孔,两端镶闷头,钻中心孔,为磨削做准备;6,精车各档外圆及台阶平面,放磨削余量,并且车外圆上各槽,倒角;7,磨削各档外圆及台阶平面到尺寸;8,装配后在本车床上加工各螺纹.传动轴加工技术要求(一)尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高(IT5~IT7)。
装配传动件的轴颈尺寸精度一般要求较低(IT6~IT9)。
(二)几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。
对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。
(三)相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。
通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件(齿轮等)的传动精度，并产生噪声。
普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01~0.03mm，高精度轴(如主轴)通常为0.001~0.005mm。
(四)表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5~0.63μm，与轴承相配合的支承轴径的表面粗糙度为Ra0.63~0.16μm。
轴类零件的毛坯和材料(一)轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。
对于外圆直径相差不大的轴，一般以棒料为主;而对于外圆直径相差大的阶梯轴或重要的轴，常选用锻件，这样既节约材料又减少机械加工的工作量，还可改善机械性能。
根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。
机械制造专业毕业设计--齿轮油泵泵盖的机械加工工艺规程及工艺装备设计

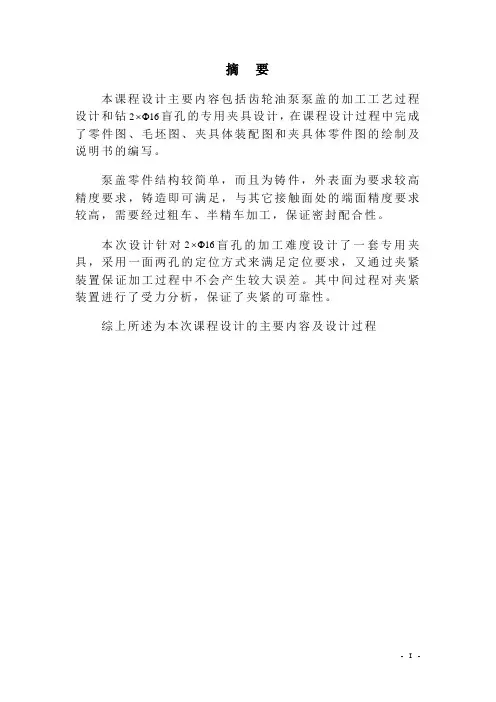

摘要本课程设计主要内容包括齿轮油泵泵盖的加工工艺过程设计和钻16⨯盲孔的专用夹具设计，在课程设计过程中完成2Φ了零件图、毛坯图、夹具体装配图和夹具体零件图的绘制及说明书的编写。
