充电桩充电对电网和电能计量的影响
充电桩充电对电网和电能计量的影响
充电桩是指用于给电动车、电动自行车等电动载具进行充电的设备。随着电动交通工
具的普及和推广，充电桩在城市和乡村中得到了广泛应用。充电桩的使用对电网和电能计
量产生了一定的影响，本文将从电网稳定性、电能计量准确性以及电网规模和负荷等方面
进行探讨。
充电桩的使用对电网稳定性产生了影响。电网是指由发电厂、输电线路和配电设备组
成的供电系统，它需要保持稳定运行以满足用户的需求。随着充电桩的增加，电动载具的
充电需求也不断增加，这就增加了电网的负荷。如果电网的负荷超出了其承载能力，将会
导致电网的电压波动、电频率不稳定等问题，甚至引发电网的故障。充电桩的使用必须与
电网的规划和运行相结合，合理分配负荷，保持电网的稳定性。
充电桩的使用对电能计量的准确性产生了影响。电能计量是对电能进行计量和结算的
过程，它直接关系到用户的用电费用。充电桩中的电能计量器需要具备准确、可靠、公平
的特点。由于充电桩的特殊性，计量器容易受到外界影响，如电压波动、电流峰值等，导
致计量结果的偏差。需要对充电桩中的电能计量器进行严格的校准和检测，确保充电过程
中的电能计量的准确性。
充电桩的使用对电网规模和负荷产生了影响。充电桩的使用增加了电网的分布式负荷，
改变了电能的传输和供应方式。传统的电网结构中，电能是从发电厂经过输电线路和变电
站供给用户的，而充电桩通过分布在城市和乡村的不同地点，将电能直接供给电动载具。
这种分布式负荷的增加，可以有效减少输电线路的损耗，提高电能的利用率。但同时也带
来了电网规模的扩大和电能传输的复杂性增加，需要进行电网重构和运行优化，以适应充
电桩的使用需求。
充电桩的使用对电网和电能计量产生了影响。充电桩的使用增加了电网的负荷，需要
合理分配负荷，保持电网的稳定性。充电桩中的电能计量器需要准确可靠，确保电能计量
的准确性。充电桩的使用也带来了电网规模和负荷的变化，需要对电网进行重构和运行优
化。在未来，随着充电桩的进一步普及和发展，我们需要加强对充电桩的研究和管理，以
实现电网和电能计量的有序运行。
充电桩知识点总结
充电桩知识点总结一、充电桩概述充电桩是一种供电设备，用于为电动车提供充电服务。
它通常包括充电设备、电力接口、通信接口和计量设备等组成部分，可以根据需求进行快充、慢充或超级快充等不同方式的充电。
充电桩种类包括交流充电桩、直流充电桩和无线充电桩等。
交流充电桩是指通过交流电源为电动车充电的设备，直流充电桩是指通过直流电源为电动车充电的设备，而无线充电桩则是指采用无线充电技术为电动车充电的设备。
二、充电桩的分类1. 按充电方式分类（1）交流充电桩：主要用于家庭充电或商业场所的慢充电，其充电功率一般为3-22kW，适用于小功率电动车的充电。
（2）直流充电桩：主要用于快速充电，其充电功率一般为50-350kW，适用于大功率电动车的充电。
2. 按用途分类（1）公共充电桩：主要安装在公共停车场、购物中心、加油站等场所，为电动车提供充电服务。
（2）私家充电桩：主要安装在私人住宅或公司停车场内，为家庭或企业的电动车提供充电服务。
3. 按充电接口分类（1）国标充电桩：采用国家标准的电力接口，适用于国产电动车和部分进口电动车的充电。
（2）欧标充电桩：采用欧洲标准的电力接口，适用于部分进口电动车的充电。
（3）特斯拉充电桩：专门为特斯拉品牌的电动车设计的充电设备。
4. 按充电场景分类（1）路边充电桩：安装在城市道路旁边，方便电动车在行驶途中进行充电。
（2）停车场充电桩：安装在停车场内，为停放车辆提供充电服务。
三、充电桩的工作原理充电桩主要包括充电设备、电力接口、通信接口和计量设备等组成部分，其工作原理如下：1. 充电设备：包括充电控制器、变频器、整流器和冷却系统等组件，用于控制充电桩的工作状态和给电动车充电。
2. 电力接口：用于连接电动车和充电桩的电力传输接口，包括交流接口和直流接口两种。
3. 通信接口：用于与电动车进行通信，传输充电参数和控制信息，包括有线通信和无线通信两种方式。
4. 计量设备：用于测量充电电能和计量支付，包括电能表、信号采集器和支付终端等设备。
第3章电动汽车充站变配系统 设计
3.3电动汽车充电设施对电网的影响及改善措施 3.3.2充电负荷对电网电能质量的影响
1.充电设施对电网的谐波污染
充电机是一种非线性设备，电网和电动汽车的电能交换需要经过充电机 的整流变换，会对供电系统产生大量谐波，导致功率因数下降，影响电 能质量，同时产生电压损耗和三相不平衡，使节点电压偏移较大等问题。 减损电气设备（如配电变压器）的使用寿命，影响用户安全用电。
抑制电压闪变。 2）性价比高。 3）可自动跟踪谐波的变化并对其进行补偿，自适应性能高。 4）不受系统阻抗的干扰，可避免与系统阻抗发生谐振的危险。
4）交流充电桩应至少记录100次充电行为，记录内容包括充电起始时刻、 起始时刻电量值、结束时刻、结束时刻电量值和充电电量。交流充电桩 从交流电能表采集的数据应与其对用户显示的内容保持一致。
3.1电动汽车充电站对变配电系统的要求及用电 负荷计算
3.1.2电动汽车充电站负荷预测及计算 1.负荷预测
按照充电站在经济社会中占有的重要程度，划分为下列两类电力用户： 1）在政治上具有重大影响，或中断供电将对社会公共交通产生较大影响，
在一定范围内造成社会公共次序严重混乱、造成企事业单位较大经济损 失的充电站属二级电力用户；
2）不属于二级电力用户的充电站，则为三级电力用户。
2.电动汽车充电负荷特性分析
1. 交 直 流充电 站对配 电系统 的要求
3.2电动汽车充电站变配电系统方案设计及开关设备选择 3.2.3充电桩配电设计
3.2电动汽车充电站变配电系统方案设计及开关设备选择 3.2.3充电桩配电设计
2.交 直流 充电 桩配 电设 计实 例
3.3电动汽车充电设施对电网的影响及改善措施 3.3.1电动汽车充电负荷对电网构ቤተ መጻሕፍቲ ባይዱ挑战
充电桩检测计量参数过程中应注意的问题
1）打开检测软件，在登录界面填写登录信息， 选择与待检充电桩（机）对应的交流或直流测试仪。
充电桩检测计量参数过程中应注意的问题*
张跃进 韩忠 李波 / 泰州市计量测试院
摘 要 该文对直流和交流充电桩（机）计量参数的检测具体方法，适用的测量范围、测量误差和不 确定度进行了详细的分析，并指出检测过程中容易发生的问题及处理方法。 关键词 计量学 ；充电桩 ；检测
0 引言 电动汽车的充电方式主要有慢速充电、快速充
登录成功后检测软件自动连接各模块，检测连 接和通信是否正常。连接异常时，需检查设备配置。 参数设置时应看清被检充电桩和检测装置说明书或 铭牌中的信息，确认设置的参数无误。参数设置错 误导致检测参数不符合额定条件，严重时会引起被 检充电桩或者检测装置损坏。
2）检测方案 进入“试验检定”界面后，软件自动根据“参 数录入”界面中选择的“检测方案”加载的检测内容， 并在方案项目栏中显示试验项目内容。核验人员也 可以根据实际需求，重新选择和加载检测方案。
9 V，启动试验后，应为 6 V。检查方法同上。
3）电压电流显示异常
（1）无电压、电流显示，点击联机按钮，检查
计量模块通信是否断开；
（2）无电压、电流显示且计量模块连接正常时，
检查计量板电压、电流采样线是否正确接入；
（3）电压正常，无电流显示，且测试仪、充电
桩以及负载显示的数值一致，则检查负载通信是否
目前，新能源电动汽车的充电设施类型较多， 按照安装方式可分为固定式和移动式；按照服务属 性主要可以分为公共充电桩、自用充电桩和专用充 电桩三大类；按照供电形式主要可以分为非车载充 电机和交流充电桩两大类。对应的检定规程为 JJG 1149-2018《电动汽车非车载充电机》检定规程 [4] 和 JJG 1148-2018《电动汽车交流充电桩》检定规 程 [5]，在出厂检验和型式试验时则对应标准 NB/T 33008.1-2018[6] 和 NB/T 33008.2-2018[7]。目前各地的 公共充电设施，以及各单位自行建设的充电设施安 装前的验收，一般以 NB/T 33008-2018 或各省市地 方标准作为验收依据。计量性能作为验收标准的重 要参数在验收工作中起关键性作用。 1 计量检测方案 1.1 检测前的准备
充电桩工作原理
充电桩工作原理充电桩工作原理是指充电桩将电能输送到电动车辆电池中以供其进行充电的过程。
充电桩主要由充电连接器、充电控制模块、电力传输模块、计量模块、通信模块和用户接口模块等组成。
下面将分别介绍每个模块的功能及其工作原理。
充电连接器：充电连接器是电动车与充电桩之间进行电能传输的接口，常见的有国内的GB/T、国际的SAE等标准。
当电动车辆插入充电连接器时，连接器会先与车辆的充电接口进行机械锁紧，并通过连接线与充电桩的电力传输模块进行连接，建立电能传输通道。
充电控制模块：充电控制模块是充电桩的核心部分，负责对电能的控制和管理。
它通过充电连接器与电动车的电控系统通信，获取车辆的充电需求和充电状态，并根据需求进行智能充电控制。
充电控制模块通常包含有充电机组控制器、保护装置和监测装置等。
电力传输模块：电力传输模块是充电桩将电能传输到电动车辆电池的核心模块。
它由电源输入、变压/变频、功率因素校正、电力传输等子系统组成。
该模块的主要功能是将来自外部电网的交流电能转换成电动车辆所需的直流电能，并通过充电连接器输送到电动车辆的电池中。
计量模块：计量模块主要用于电能的测量和计量。
当电动车辆开始充电时，计量模块会记录充电过程中的电能、电压、电流等相关参数，并通过充电桩的通信模块将这些数据传送到后台管理系统，方便进行计费和监控。
通信模块：通信模块是实现充电桩与后台管理系统之间远程通信的重要组成部分。
它可采用有线或无线通信方式，负责传输充电过程中的数据、监控状态和故障报警等信息，同时接收后台系统的控制指令。
用户接口模块：用户接口模块为用户提供充电服务的界面和操作方式。
它通常包含有显示屏、按键、LED灯等，用户可以通过操作这些接口来选择充电模式、查询充电状态、支付费用等。
总结起来，充电桩的工作原理是通过充电连接器与电动车辆建立电能传输通道，通过充电控制模块对电能进行管理和控制，电力传输模块将交流电能转换成直流电能并输送到电池中，计量模块测量充电过程中的电能消耗，通信模块实现充电桩与后台管理系统的远程通信，用户接口模块提供给用户进行充电操作的界面和方式。

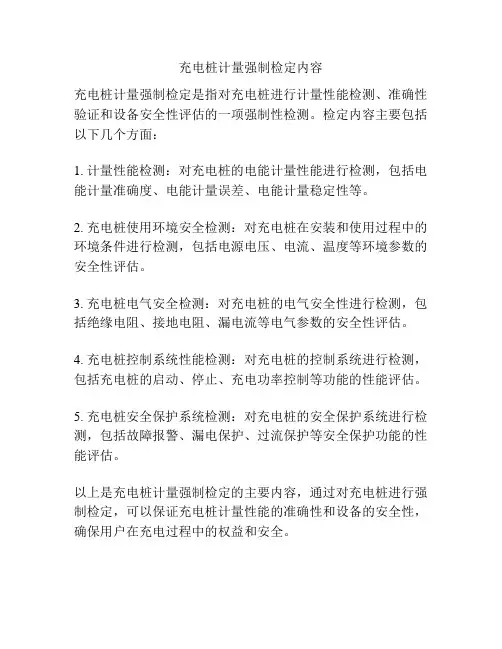

充电桩计量强制检定内容
充电桩计量强制检定内容
充电桩计量强制检定是指对充电桩进行计量性能检测、准确性验证和设备安全性评估的一项强制性检测。
检定内容主要包括以下几个方面：
1. 计量性能检测：对充电桩的电能计量性能进行检测，包括电能计量准确度、电能计量误差、电能计量稳定性等。
2. 充电桩使用环境安全检测：对充电桩在安装和使用过程中的环境条件进行检测，包括电源电压、电流、温度等环境参数的安全性评估。
3. 充电桩电气安全检测：对充电桩的电气安全性进行检测，包括绝缘电阻、接地电阻、漏电流等电气参数的安全性评估。
4. 充电桩控制系统性能检测：对充电桩的控制系统进行检测，包括充电桩的启动、停止、充电功率控制等功能的性能评估。
5. 充电桩安全保护系统检测：对充电桩的安全保护系统进行检测，包括故障报警、漏电保护、过流保护等安全保护功能的性能评估。
以上是充电桩计量强制检定的主要内容，通过对充电桩进行强制检定，可以保证充电桩计量性能的准确性和设备的安全性，确保用户在充电过程中的权益和安全。
充电桩电气模块
充电桩电气模块随着电动汽车市场的不断扩大，充电桩作为电动汽车的重要基础设施，其性能和功能要求也不断提高。
充电桩电气模块是充电桩的核心部分，本文将对充电桩电气模块的各个组成部分进行详细介绍。
一、充电接口充电接口是充电桩与电动汽车进行电能传输的接口，其质量和安全性对整个充电过程至关重要。
充电接口应符合相关国家和行业标准，具有良好的互操作性和兼容性。
同时，充电接口还应具备过流保护、过压保护、欠压保护等功能，确保充电过程的安全可靠。
二、电源模块电源模块是充电桩的重要组成部分，负责将输入的电能转换为适合电动汽车充电的直流电能。
电源模块的转换效率、稳定性和可靠性对充电桩的性能和效率具有重要影响。
电源模块还应具备过载保护、短路保护等功能，确保充电过程的安全可靠。
三、控制模块控制模块是充电桩的核心控制部分，负责控制整个充电过程的启动、运行和停止。
控制模块应具备完善的故障检测和保护功能，能够实时监测充电状态，并根据需要采取相应的保护措施。
同时，控制模块还应具备与电动汽车进行通信的功能，实现信息的交互和远程控制。
四、计量模块计量模块负责对充电过程中的电量进行计量和计费，是充电桩的重要组成部分。
计量模块应具备高精度、高稳定性和可靠性，能够准确计量电动汽车的充电电量。
同时，计量模块还应具备与控制模块的通信功能，将计量数据传输至控制模块进行处理。
五、保护模块保护模块负责对充电桩进行过流保护、过压保护、欠压保护等安全保护措施。
在充电过程中，如果出现异常情况，保护模块应立即切断电源，确保设备和人员的安全。
保护模块应具备快速响应和可靠性的特点，能够有效地防止意外事故的发生。
六、人机交互模块人机交互模块负责对用户进行友好的交互界面设计，提供充电状态显示、操作提示等功能。
人机交互模块应具备良好的可视化和易用性，使用户能够方便地了解充电状态和控制充电过程。
同时，人机交互模块还应具备语音提示功能，方便用户在操作过程中获取相关信息。
七、网络通信模块网络通信模块负责对充电桩进行远程通信和控制。
交流充电桩工作原理
交流充电桩工作原理
充电桩是一种用于给电动车辆充电的设备，它的工作原理主要包括三个方面：电源供电、电动车辆连接和电能传输。
首先，充电桩需要接入电源才能正常工作。
一般来说，充电桩会接入交流（AC）电源，通过内部的电源转换装置将交流电转换为直流（DC）电流。
这个过程中，电源的输入电压和频率会根据不同地区和国家的电网标准而有所不同。
其次，电动车辆需要通过插头将其电池系统与充电桩相连接。
插头的设计遵循统一的国家标准，以确保充电桩适用于各种电动车辆品牌和型号。
插头连接后，充电桩和电动车辆之间会建立一个电气连接的通路。
最后，在电源供电和电动车辆连接完成后，充电桩开始传输电能到电动车辆的电池系统。
充电桩内部会根据电动车辆的需求和设置的参数，控制电能的输出功率和电流大小。
这样可以确保电动车辆的电池系统可以按照标准的充电模式进行充电，避免过度充电或充电速度过慢。
此外，充电桩通常还会配备一些辅助功能，例如电能计量、充电状态监控、防护措施等。
这些功能可以确保充电桩的稳定和安全性，以及提供用户使用的便利性。
总的来说，充电桩的工作原理是通过将交流电转换为直流电，并将电能传输到电动车辆的电池系统中，以实现电动车辆的充
电需求。
这个过程涉及到电源供电、电动车辆连接和电能传输等关键步骤，同时还包括一些辅助功能的支持。
直流充电桩充电能效的测量不确定度的评定
直流充电桩充电能效的测量不确定度的评定高 翔（河南省计量科学研究院，河南郑州４５００００）摘 要：充电能效是电动汽车直流充电桩的重要电气特性。
为了确保充电桩的充电能效测得值的准确可靠，本文采用交流标准电能表测量直流充电桩的输入功率、电动汽车充电机现场测试仪测量了直流充电桩的输出功率，并按照测量不确定度的评定方法与步骤分析了其在额定功率状态下充电能效测得值的不确定度。
关键词：直流充电桩；充电能效；不确定度中图分类号：ＴＭ９３３ ４ 文献标识码：Ａ 国家标准学科分类代码：４６０ ４０３０ＤＯＩ：１０．１５９８８／ｊ．ｃｎｋｉ．１００４－６９４１．２０２０．１２．０３５ＥｖａｌｕａｔｉｏｎｏｆＭｅａｓｕｒｅｍｅｎｔＵｎｃｅｒｔａｉｎｔｙｆｏｒＣｈａｒｇｉｎｇＥｆｆｉｃｉｅｎｃｙｏｆＤＣＣｈａｒｇｅｒＧＡＯＸｉａｎｇＡｂｓｔｒａｃｔ：ＣｈａｒｇｉｎｇｅｆｆｉｃｉｅｎｃｙｉｓａｎｉｍｐｏｒｔａｎｔｅｌｅｃｔｒｉｃａｌｃｈａｒａｃｔｅｒｉｓｔｉｃｏｆＤＣｃｈａｒｇｅｒ Ｉｎｏｒｄｅｒｔｏｅｎｓｕｒｅｔｈｅａｃｃｕｒａ ｃｙａｎｄｒｅｌｉａｂｉｌｉｔｙｏｆｔｈｅＤＣｃｈａｒｇｅｒｃｈａｒｇｉｎｇｅｆｆｉｃｉｅｎｃｙ，ｔｈｅＡＣｓｔａｎｄａｒｄｗａｔｔｈｏｕｒｍｅｔｅｒｉｓｕｓｅｄｔｏｍｅａｓｕｒｅｔｈｅｉｎ ｐｕｔｐｏｗｅｒｏｆＤＣｃｈａｒｇｅｒ，ａｎｄｔｈｅｆｉｅｌｄｔｅｓｔｅｒｏｆｅｌｅｃｔｒｉｃｅｈｉｃｌｅｃｈａｒｇｅｒｉｓｕｓｅｄｔｏｍｅａｓｕｒｅｔｈｅｏｕｔｐｕｔｐｏｗｅｒｏｆＤＣｃｈａｒｇｅｒ Ａｃｃｏｒｄｉｎｇｔｏｔｈｅｅｖａｌｕａｔｉｏｎｍｅｔｈｏｄａｎｄｓｔｅｐｓｏｆｔｈｅｍｅａｓｕｒｅｍｅｎｔｕｎｃｅｒｔａｉｎｔｙ，ｔｈｅｍｅａｓｕｒｅｍｅｎｔｒｅｓｕｌｔｕｎ ｃｅｒｔａｉｎｔｙｏｆｔｈｅｃｈａｒｇｉｎｇｅｆｆｉｃｉｅｎｃｙｕｎｄｅｒｔｈｅｒａｔｅｄｐｏｗｅｒｓｔａｔｅｉｓａｎａｌｙｚｅｄＫｅｙｗｏｒｄｓ：ＤＣｃｈａｒｇｅｒ；ｃｈａｒｇｉｎｇｅｆｆｉｃｉｅｎｃｙ；ｕｎｃｅｒｔａｉｎｔｙ０ 引言随着新能源汽车的发展和快速充电需求的剧增，直流充电桩应用的越来越多。
