粉末冶金摩擦材料原料作用分析
高铁粉末冶金刹车片用原材料作用分析
粉末冶金摩擦材料的问世距今已有近百年的历史，尤其在近几年发展尤为迅猛。粉末冶金工艺可以将金属和非金属组分的不同性能很好地配合于一种材料中，已有逐渐代替有机物粘结高分子材料的趋势。
粉末冶金摩擦材料一般由三部分组成：构成基体金属骨架的组元、润滑组元和摩擦组元。是一种含有金属和非金属多种组分的假合金。
1构成基体金属骨架的组元
简称基体组元。常用铜、铁、二硫化钼、镍、钛、铬、钼、钨、磷、锡、铝、锌等。
基体组元由基本组元和辅助组元两部分组成，基本组元在成分中占的比重最大。在铁基中，基本组元是铁。在铜基中，基本组元是铜。辅助组元与基本组元形成合金，从而改善基本组元的性能，或者是赋予基本组元以某种所需要的性能。辅助组元在铁基材料中有二硫化钼、镍、铬、钼、铜及磷等。在铜基中主要是锡、铝、锌及磷等。
粉末冶金摩擦材料的性能、工艺特点在很大程度上取决于基体组元的化学成分、结构和物理机械性能。基体组元保证了材料的承载能力、热稳定性、耐磨性，以及在高温工作时保持住摩擦剂和润滑剂颗粒的能力。一般在粉末冶金摩擦材料中，基体组元占铁基材料的50%~70%，占铜基材料的60%~90%。
1.1铁
近年来铁基粉末冶金摩擦材料的发展很快，主要是由于它节省有色金属，在高温高负荷下显示出更加优良的摩擦性能，机械强度高，能够承受比较大的压力，因而它应用在很多领域。但是，由于铁与对偶具有很强的亲和性，有利于粘结过程的发展，因此需加入大量的其他元素使铁合金化以降低铁的塑性，提高其强度、屈服极限和硬度，以克服次缺点，但同时也提高了成本和加工工艺复杂度。
铁基材料的基体组元中，加入镍、铬、钼，主要目的在于提高材料机械-物理性能和耐热耐腐性能。加入磷，能提高材料的强度，提高耐磨性。加入二硫化钼，能提高材料的机械性能和摩擦性能。加入铜，能提高材料的导热性能，有利于材料的强度。
1.2铜
铜基粉末冶金摩擦材料具有工艺性能好，摩擦系数稳定，抗粘结、卡滞性能好，导热快等特点，在中高速制动方面使用比较多，比如高铁刹车片基本都是铜基材料。此外，在湿式条件下工作，也具有很高的耐磨性，因而在油中工作的粉末冶金摩擦材料，基本上都是铜基材料。
铜基粉末冶金摩擦材料中，加入锡、锌、铝，它们能与铜基体形成固溶体，从而提高了材料的机械物理性能和摩擦性能，对抗腐蚀性能也有很大的好处。
此外，铜不仅可以作为基本组元，也可以作为铁基材料的辅助组元。铁基粉末冶金摩擦材料中加入铜，在烧结过程中，只有一小部分溶入铁中，形成固溶体，其余呈游离状态存在。加入铜，增加了材料的导热性能，在高速、高负荷下工作是有利的。加入铜，也有利于材料的机械物理性能。提高了材料的密度。但当含铜超过10%的时候，使材料的耐磨性降低，增加了磨损，且成本会提高。
1.3锡
在铜做基本组元时，加入4~12%的锡可以使基体具有很高的耐热性、强度和硬度，烧结过程很容易合金化，且压坯强度很高，提高了工艺性。锡也可以防止铜与钢对偶摩擦时，摩擦表面的粘结。
但在高温工作时，加入锡会使摩擦系数不稳定，一般加入石墨，二氧化硅等组分能明显提高摩擦性能。
锡在高温工作时，会向粘结摩擦层的钢背扩散，引起钢背因晶间腐蚀的破裂。
1.4铝
铜铝合金具有很高的机械物理性能和减摩性能，比铜锡合金在强度、耐热性、耐蚀性、抗粘结方面好很多。 1.5钨、钼、锌、钛
这些金属的加入可以强化基体，且这些金属的热容量高，易于氧化，可吸收摩擦过程产生的大量的热。但成本高、加工不方便。
此外，钼还可以组织基本组元的氧化，减少了制动中的噪音和振动。
1.6二硫化钼
二硫化钼是作为铁基材料的基体组元的辅助组元加入的，主要作用是通过在烧结过程中，与基体组元铁发生相互作用，从而改善材料基体的性能，进一步的提高了材料的机械物理性能和摩擦性能。因此，二硫化钼作铁基材料的基体组元加入是很普遍的。我国生产的铁基粉末冶金摩擦材料，几乎全都加入二硫化钼。在铜基材料中，由于烧结温度低，二硫化钼在烧结中的行为很复杂，但作用不明显，并不作为基体组元。
二硫化钼在铁基材料的烧结中（一般烧结温度为1000~1100℃），发生分解，析出硫和钼。分解的过程，伴随着硫化铁型的硫化物产生。由二硫化钼还原出来的钼，使铁合金化，材料的机械物理性能发生变化。硫化铁有润滑减摩作用，而且还原出来的钼，还能与碳发生反应，形成碳化钼。所以加入二硫化钼，提高了铁基材料的硬度、抗压强度，提高了摩擦系数，降低了磨损。
2润滑组元
常用石墨，钼、铜、锌、钨、钡、铁等的硫化物，铜、镍、铁、钴等的磷化物，氮化硼、滑石及低熔点纯金属（铅、锡、铋、锑等）。
粉末冶金摩擦材料中加入的润滑组元，应满足以下的要求：具有较高的润滑能力，相对于金属基体来讲是不活泼的，在烧结温度和实际采用的烧结介质中不分解，或分解产物具有良好的润滑性能。
润滑组元的加入，有利于材料的抗卡性能、抗粘结性能。提高了材料的耐磨性。特别是有利于对摩材料的耐磨性。使摩擦副的工作更加平稳，但降低了材料的强度和摩擦系数。 无论是铁基材料还是铜基材料，一般用石墨和铅作润滑组元，也有用铋来代替铅来作润滑组元的。润滑组元一般占摩擦材料重量的5~25%。
铁基材料与对摩材料（铸铁和钢）的焊结倾向大，工作中容易造成不平稳。因此，一般来讲，铁基材料中的润滑组元，比铜基材料占的比例要大一些。
2.1石墨
石墨是粉末冶金摩擦材料中的最主要的润滑组元，对材料的机械物理性能、摩擦性能和压制性能都有重大的影响。石墨对粉末冶金摩擦材料的影响，与加入的含量、存在的状态有关。
摩擦材料中加入的石墨量总是比较大的，一般都在5%以上。在烧结过程中，一部分石墨被烧损，绝大部分呈游离存在。对铁基材料来讲，尚有一部分溶解在铁中 ，形成铁-碳合金，增加了材料的强度。
石墨的烧损量与石墨的含量、烧结温度、保温时间和烧结时的保护气氛有关。还和加入的其他金属材料的氧化程度有关。
加入石墨能提高材料的耐磨性，特别是能提高对摩材料的耐磨性，提高摩擦副的抗焊结、抗卡能力，有利于平稳的工作。少量的石墨尚能提高铁基材料的强度和摩擦系数。加入石墨量过多，将会使摩擦材料的机械强度、摩擦系数下降。
石墨还可以在摩擦过程中吸收电晕放电和火花放电，减少了摩擦表面的破碎，因而降低了磨损。
2.2铅
铅能提高材料的磨合性、抗粘结性及耐磨性，但对摩擦系数没有好处。只是对稳定摩擦系数有些帮助。
铅的熔点很低，摩擦材料工作时产生的热，可以使铅熔化。熔化了的铅，在工作表面形成一种特殊的金属润滑剂，降低了表面的摩擦系数和温度，对稳定摩擦系数，提高耐磨性有很大的作用。当温度降低，熔融金属又重新凝固，使得摩擦系数提高到原有水平。表面液体润滑膜的形成促使滑动平稳，这点在高温时特别重要，因为正是在高温下金属基体具有很大的粘结和卡滞的倾向。 铅的比重很大，一般填加少量的铅，对材料强度影响不大。因为铅在烧结时，形成液相，减少了材料的孔隙，也起到烧结活化剂的作用。由于铅无论和铁还是和铜，都没有明显的溶解作用，因此在材料中起隔离作用。因此，增加铅的含量，会使材料的机械物理性能下降。
铅有毒，一般用锑、铋来代替铅。
2.3二硫化钼
二硫化钼具有层状结晶构造，这就造成了分子间结合力和各个层之间的结合力存在着差别，层与层之间的力相当于范德华力。由于层与层之间相对位移所必需的切向应力不大，因而摩擦系数是低的。工作中产生的微粒对金属存在粘附作用，从而降低磨损。
然而，二硫化钼在烧结过程中易被氢气还原，分解为钼和硫溶解到金属基体中，硫生成铜或铁的硫化物，其润滑作用较二硫化钼要差很多。
3摩擦组元
摩擦组元主要是起调节机械相互作用大小的作用，常用硅、铝、铁、镁、锰、锆、铍、钙、铬、钛、钼、硅铁、硅、铝、铬的氧化物，碳化硅和碳化硼，氮化硅、矿物性的复杂化合物（石棉、莫来石、蓝晶石、硅灰石、高铝红柱石、长石、锂辉石、硅酸铝、硅酸锆、皂土、软锰矿、硅线石、尖晶石）等。石棉由于其在摩擦工作时产生大量粉尘，具有致癌作用，现已禁用。
这类组元具有非金属性质，能促进形成多相组织，减少表面粘滞和卡滞。加入摩擦组元，能提高摩擦系数，提高耐磨性和防止焊接。摩擦组元与润滑组元一起，成为摩擦表面薄膜的一部分，使摩擦副具有很高的耐磨性，稳定性和抗焊接性能。摩擦组元有消除配对零件表面上从烧结粉末片转移过来的金属，并使对偶表面擦伤和磨损很小的作用。摩擦剂的基本任务并不是对配对零件材料起一种磨料磨损的作用，而是保证与对偶工作表面适当的啮合，并使对偶表面保持良好的性能。所以在选择摩擦组分时，必须首先注意它与基体相比较的硬度以及它的颗粒形状和大小。
对于提高摩擦系数的组分有以下要求：高的熔点和离解热；从室温到烧结或使用温度区间不产生多晶型转变；不与其它组分及烧结中的保护气氛起反应；具有足够高的机械强度和硬度，以保证摩擦过程中大量能量消耗于摩擦剂的磨损上，但也不能过高，否则固体颗粒的强度和硬度太高，破坏的将不是摩擦剂颗粒本身，而在很大程度上磨损了配对零件的材料；摩擦剂具有与基体合金的湿润性或能与它牢固的粘附，在这种情况下，要从基体分离出固体颗粒，将消耗很大的摩擦功，因而促进耐磨性的提高。
3.1铁
铁可以作为青铜基材料的摩擦剂，主要是铁比铜熔点高且在铜中溶解度很小。很牢固的保持在金属基体中，因此它除增加摩擦系数外，还在一定程度上提高了材料的耐磨性。固定在较软基体中的硬质点也促进磨削作用，有利于防止摩擦表面与对偶的粘结。
铁的含量对摩擦时的噪音和振动影响很大，因此一般加入量不要太高。
3.2二氧化硅
二氧化硅是最常用的摩擦组元，通常叫做石英砂，来源方便，成本很低。摩擦材料采用的是含94%以上二氧化硅的天然棱状结晶石英砂。
在摩擦作用中，摩擦系数对二氧化硅的含量很敏感，含量过高会造成对偶的磨损严重。适量的二氧化硅能促使高温下摩擦系数稳定。
但加入二氧化硅等非金属添加剂又会很大程度上降低了金属基体的强度。同时，在铁基材料中，高温时二氧化硅中的硅溶解于铁中引起碳化铁含量减少而降低了摩擦性能。
3.3莫来石
莫来石的加入不会降低金属基体的强度，反而会提高，因此在铁基材料中使用较多。且其具有很高的热稳定性，摩擦系数高，可以代替二氧化硅作摩擦剂。
粉末冶金摩擦材料中的三个组成部分，要有一个合适的搭配。根据不同的使用要求，有不同的比例关系。就一般而言，干式应用中的润滑组元比例要大一些；湿式应用中的摩擦组元要多一些；高负荷工作的摩擦材料，基体要强一些，导热要好一些，摩擦组元要多一些，而且摩擦组元要选择那些熔点更高、硬度更高的材料，以保持在更高的温度有较高的摩擦系数。比如高铁刹车片，便要采用铜或铜锡铝合金、铜锌合金为基本组元，铁为辅助组元，鳞片石墨做润滑组元，二氧化硅或碳化硅做摩擦组元。
技术质量部 苏星宇
铁基粉末冶金制动摩擦材料耐磨性能的显微分析
第５卷第５期 ２００６年１Ｏ月 江南大学学报（自然科学版） Ｊｏｕｒｎａｌ ｏｆ Ｓｏｕｔｈｅｒｎ Ｙａｎｇｔｚｅ Ｕｎｉｖｅｒｓｉｔｙ（Ｎａｔｕｒａｌ Ｓｃｉｅｎｃｅ Ｅｄｉｔｉｏｎ） Ｖｏ１．５ Ｎｏ．５ ０Ｃｔ． ２００６
文章编号：１６７１—７１４７（２００６）０５—０５６９—０４
铁基粉末冶金制动摩擦材料耐磨性能的显微分析
任志俊
（江南大学机械工程学院，江苏无锡２１４１２２）
摘要：利用摩擦磨损试验机对Ａｌ 短纤维增强的铁基粉末冶金制动摩擦材料进行了对比试验，
讨论了不同孔隙度铁基粉末冶金材料的磨损性能，提出了采用摩擦试验后试样的磨损质量密度表示
材料持久耐磨性能的观点．用扫描电镜及能谱仪等手段对摩擦表面进行微观分析，阐述了铁基粉末冶 金制动摩擦材料的磨损机理，为制动摩擦材料的成分和微观组织结构设计提供了依据．
关键词：粉末冶金；摩擦材料；制动
中图分类号：ＴＧ １３５ 文献标识码：Ａ
Ｍｉｃｒｏａｎａｌｙｓｉｓ ａｎｄ Ｗｅａｒ Ｂｅｈａｖｉｏｒ ｏｆ Ｓｉｎｔｅｒｅｄ Ｉｒｏｎ
ＲＥＮ Ｚｈｉ－ｊｕｎ （Ｓｅｈｏｏ１ ｏｆ Ｍｅｅｈａｎｉｅａ１ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｓｏｕｔｈｅｒｎ Ｙａｎｇｔｚｅ Ｕｎｉｖｅｒｓｉｔｙ，Ｗｕｘｉ ２１４１２２。Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｕｓｉｎｇ ｆｒｉｃｔｉｏｎａｌ ｉｎｓｔｒｕｍｅｎｔｓ ａｖａｉｌａｂｌｅ，ｔｈｅ ｗｅａｒ ｂｅｈａｖｉｏｒｓ ｏｆ ｓｉｎｔｅｒｅｄ ｉｒｏｎ ｉＳ ｓｔｕｄｉｅｄ
ｗｉｔｈ ｄｉｆｆｅｒｅｎｔ ｆｒｉｃｔｉｏｎ ｃｏｍｐｏｎｅｎｔｓ ｉｎ ｔｈｉｓ ｐａｐｅｒ．Ｂｅｓｉｄｅｓ，ｔｈｅ ｉｎｆｌｕｅｎｃｅ ｏｆ ｐｏｒｏｓｉｔｙ ｌｅｖｅｌｓ ｉｓ ａｌｓｏ ｄｉｓｃｕｓｓｅｄ．Ｉｔ ｉｓ ｅｆｆｅｃｔｉｖｅ ｕｓｉｎｇ ｔｈｅ ｐｒｏｐｏｒｔｉｏｎ ｏｆ ｗｅｉｇｈｔ ｌｏｓｓ ｏｆ ｆｒｉｃｔｉｏｎａｌ ｓａｍｐｌｅ ｔｏ ｉｔｓ ｄｅｎｓｉｔｙ，

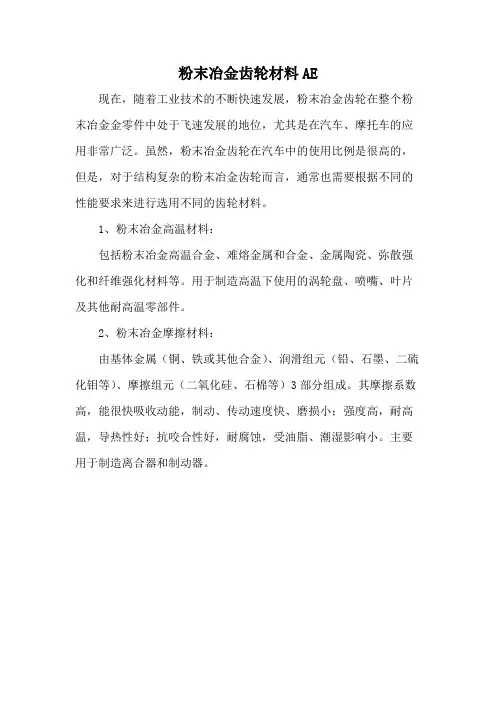

粉末冶金齿轮材料AE
粉末冶金齿轮材料AE
现在，随着工业技术的不断快速发展，粉末冶金齿轮在整个粉末冶金金零件中处于飞速发展的地位，尤其是在汽车、摩托车的应用非常广泛。虽然，粉末冶金齿轮在汽车中的使用比例是很高的，但是，对于结构复杂的粉末冶金齿轮而言，通常也需要根据不同的性能要求来进行选用不同的齿轮材料。
1、粉末冶金高温材料：
包括粉末冶金高温合金、难熔金属和合金、金属陶瓷、弥散强化和纤维强化材料等。用于制造高温下使用的涡轮盘、喷嘴、叶片及其他耐高温零部件。
2、粉末冶金摩擦材料：
由基体金属（铜、铁或其他合金）、润滑组元（铅、石墨、二硫化钼等）、摩擦组元（二氧化硅、石棉等）3部分组成。其摩擦系数高，能很快吸收动能，制动、传动速度快、磨损小；强度高，耐高温，导热性好；抗咬合性好，耐腐蚀，受油脂、潮湿影响小。主要用于制造离合器和制动器。

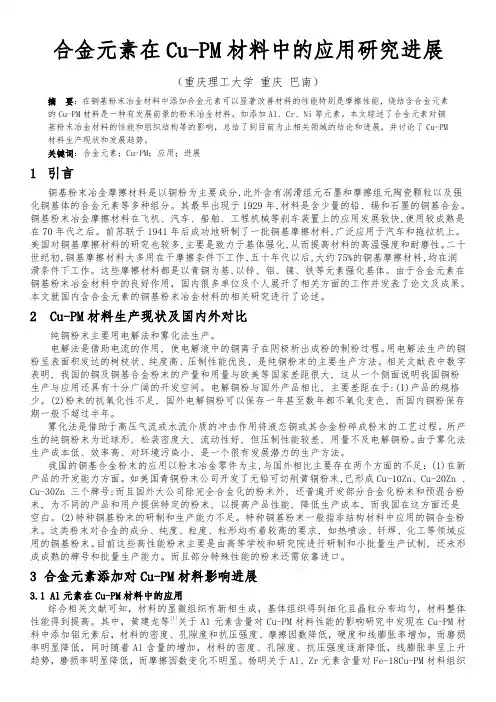

粉末冶金综述论文
合金元素在Cu-PM材料中的应用研究进展
（重庆理工大学 重庆 巴南）
摘 要：在铜基粉末冶金材料中添加合金元素可以显著改善材料的性能特别是摩擦性能，烧结含合金元素的Cu-PM材料是一种有发展前景的粉末冶金材料，如添加Al、Cr、Ni等元素。本文综述了合金元素对铜基粉末冶金材料的性能和组织结构等的影响，总结了到目前为止相关领域的结论和进展，并讨论了Cu-PM材料生产现状和发展趋势。
关键词：合金元素；Cu-PM；应用；进展
1 引言
铜基粉末冶金摩擦材料是以铜粉为主要成分,此外含有润滑组元石墨和摩擦组元陶瓷颗粒以及强化铜基体的合金元素等多种组分。其最早出现于1929年,材料是含少量的铅、锡和石墨的铜基合金。铜基粉末冶金摩擦材料在飞机、汽车、船舶、工程机械等刹车装置上的应用发展较快,使用较成熟是在70年代之后。前苏联于1941年后成功地研制了一批铜基摩擦材料,广泛应用于汽车和拖拉机上。美国对铜基摩擦材料的研究也较多,主要是致力于基体强化,从而提高材料的高温强度和耐磨性。二十世纪初,铜基摩擦材料大多用在干摩擦条件下工作,五十年代以后,大约75%的铜基摩擦材料,均在润滑条件下工作。这些摩擦材料都是以青铜为基,以锌、铝、镍、铁等元素强化基体。由于合金元素在铜基粉末冶金材料中的良好作用，国内很多单位及个人展开了相关方面的工作并发表了论文及成果。本文就国内含合金元素的铜基粉末冶金材料的相关研究进行了论述。
2 Cu-PM材料生产现状及国内外对比
纯铜粉末主要用电解法和雾化法生产。
电解法是借助电流的作用, 使电解液中的铜离子在阴极析出成粉的制粉过程。用电解法生产的铜粉呈表面积发达的树枝状、纯度高、压制性能优良, 是纯铜粉末的主要生产方法。相关文献表中数字表明, 我国的铜及铜基合金粉末的产量和用量与欧美等国家差距很大, 这从一个侧面说明我国铜粉生产与应用还具有十分广阔的开发空间。电解铜粉与国外产品相比, 主要差距在于:(1)产品的规格少。(2)粉末的抗氧化性不足, 国外电解铜粉可以保存一年甚至数年都不氧化变色, 而国内铜粉保存期一般不超过半年。

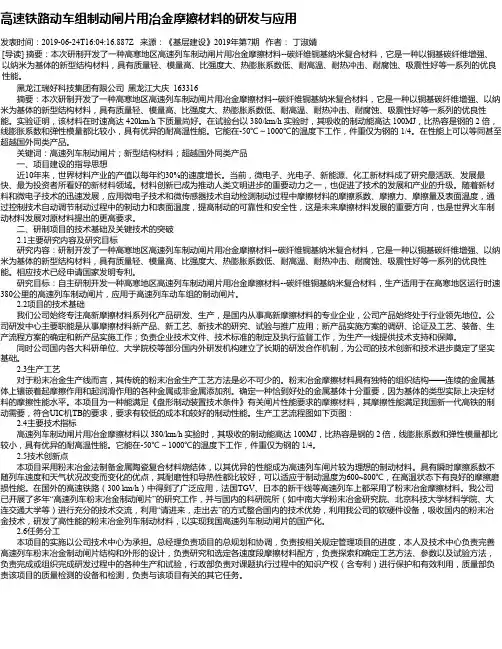

高速铁路动车组制动闸片用冶金摩擦材料的研发与应用
高速铁路动车组制动闸片用冶金摩擦材料的研发与应用
发表时间：2019-06-24T16:04:16.887Z 来源：《基层建设》2019年第7期 作者： 丁淑婧
[导读] 摘要：本次研制开发了一种高寒地区高速列车制动闸片用冶金摩擦材料--碳纤维铜基纳米复合材料，它是一种以铜基碳纤维增强、以纳米为基体的新型结构材料，具有质量轻、模量高、比强度大、热膨胀系数低、耐高温、耐热冲击、耐腐蚀、吸震性好等一系列的优良
性能。
黑龙江瑞好科技集团有限公司 黑龙江大庆 163316
摘要：本次研制开发了一种高寒地区高速列车制动闸片用冶金摩擦材料--碳纤维铜基纳米复合材料，它是一种以铜基碳纤维增强、以纳米为基体的新型结构材料，具有质量轻、模量高、比强度大、热膨胀系数低、耐高温、耐热冲击、耐腐蚀、吸震性好等一系列的优良性
能。实验证明，该材料在时速高达 420km/h 下质量尚好。在试验台以 380/km/h 实验时，其吸收的制动能高达 100MJ，比热容是钢的 2 倍，
线膨胀系数和弹性模量都比较小，具有优异的耐高温性能。它能在-50℃～1000℃的温度下工作，件重仅为钢的 1/4。在性能上可以等同甚至
超越国外同类产品。
关键词：高速列车制动闸片；新型结构材料；超越国外同类产品
一、项目建设的指导思想
近10年来，世界材料产业的产值以每年约30%的速度增长。当前，微电子、光电子、新能源、化工新材料成了研究最活跃、发展最快、最为投资者所看好的新材料领域。材料创新已成为推动人类文明进步的重要动力之一，也促进了技术的发展和产业的升级。随着新材
料和微电子技术的迅速发展，应用微电子技术和微传感器技术自动检测制动过程中摩擦材料的摩擦系数、摩擦力、摩擦量及表面温度，通
过控制技术自动调节制动过程中的制动力和表面温度，提高制动的可靠性和安全性，这是未来摩擦材料发展的重要方向，也是世界火车制
动材料发展对原材料提出的更高要求。
二、研制项目的技术基础及关键技术的突破
粉末冶金铁基结构材料力学性能要点
无涯机械CAD论坛 书山有路勤为径,机械无涯乐作舟
粉末冶金铁基结构材料力学性能
体
积抗
伸
弹性模质拉
长
量 量 强
率 度
烧结状态
热处理状态
表现硬度
处
理抗拉强
度 方
法表现硬度
应 用
类别
牌号
烧结铁 烧结铁 烧结铁 烧结低碳钢 烧结低碳钢 烧结低碳钢 烧结中碳钢 烧结中
FTG10-10 78400 40 - -
塑性、韧性、焊接性与导磁性较好，适用于- 受力极小，要求翻铆或焊接及要求导磁的零
件，如垫片、磁筒、极靴等 塑性、韧性、焊接性与导磁性较好，适用于- 受力极小，要求翻铆或焊接及要求导磁的零
件，如垫片、磁筒、极靴等 塑性、韧性、焊接性与导磁性较好，适用于- 受力极小，要求翻铆或焊接及要求导磁的零
件，如垫片、磁筒、极靴等
FTG10-15 88200 50 - -
FTG10-20 98000 60 - -
FTG30-10
渗碳
78400 50
淬火-
塑性、韧性、焊接性较好，- 要求番铆或焊接及要求渗碳淬火零件，如端
盖、滑块、底座等
FTG30-15
渗
塑性、韧性、焊接性较好，碳
83300 60 （400）50 要求番铆或焊接及要求渗碳淬火零件，如端
淬
盖、滑块、底座等
火FTG30-20
渗碳
20 88200 70
淬火450
塑性、韧性、焊接性较好，55 要求番铆或焊接及要求渗碳淬火零件，如端
盖、滑块、底座等
FTG60-15 83300 60
淬火- -
强度较高，适用于轻载结构件，如隔套、接
头、调节螺母、传动小齿轮等
FTG60-20 88200 70
淬火450 45
强度较高，适用于轻载结构件，如隔套、接
头、调节螺母、传动小齿轮等
第 1 页 共 9 页
无涯机械CAD论坛 书山有路勤为径,机械无涯乐作舟
碳钢 烧结中碳钢 烧结高碳钢 烧结高碳钢 烧结高碳钢
FTG60-25 98000 淬火500 50
强度较高，适用于轻载结构件，如隔套、接
粉末冶金材料加入镍粉的作用
粉末冶金材料加入镍粉的作用
粉末冶金材料是指由一些微小的粉末原料通过成型和烧结等工艺制成的高精度零部件或复杂形状的金属材料。而加入镍粉这样的合金粉末，则是为了改善材料的物理、化学性质，提高其机械性能和耐磨性，从而满足不同工业领域的需求。
首先，加入镍粉可以显著增强粉末冶金材料的耐腐蚀性和耐高温性。这是因为镍具有优异的抗腐蚀性能和高温强度，能够在高温和酸碱腐蚀环境下保持材料的完整性和稳定性。因此，加入适量的镍粉不仅可以提高材料的抗腐蚀性能，还可以增加其使用寿命和稳定性。
其次，加入镍粉可以提高粉末冶金材料的硬度和强度。镍合金具有优异的机械性能和耐磨性，可以有效抵抗材料的磨损和变形，从而延长机器设备的使用寿命。因此，加入适量的镍粉不仅可以提高材料的硬度和强度，还可以增加其承载能力和抗拉破裂性能，提高整体机器的工作效率。
最后，加入镍粉也可以改善粉末冶金材料的加工性能。由于镍具有良好的可热塑性和可加工性，可以改善材料的塑性和韧性，从而更易于成型和加工，减少生产成本和时间。因此，加入适量的镍粉可提高材料的加工性能，从而满足工业中不同的加工和应用需求。
综上所述，加入镍粉对于粉末冶金材料的物理、化学性质、机械性能、耐磨性、加工性能等方面都具有显著的改善作用，为工业生产带来了更大的便利和效益。因此，在制备粉末冶金材料的过程中，适当地加入镍粉可以有效提高材料的质量和性能，为不同领域的应用需求提供更好的解决方案和支持。
粉末冶金结合摩擦搅拌法原理
粉末冶金结合摩擦搅拌法原理
粉末冶金结合摩擦搅拌法是一种先进的金属加工技术，其原理是通过在固态条件下对粉末材料进行加热和机械搅拌，以实现材料的固态连接和形变。这种方法结合了粉末冶金和摩擦搅拌的优点，能够制备出具有优异性能的金属材料。
首先，粉末冶金是一种通过将金属粉末压制成型后再进行烧结的工艺，通过这种方法可以制备出具有特定形状和性能的金属零件。而摩擦搅拌法则是一种利用摩擦热和机械搅拌来实现材料的固态连接和形变的加工方法。结合这两种原理，粉末冶金结合摩擦搅拌法通过在固态条件下对金属粉末进行加热和机械搅拌，使得粉末颗粒发生塑性变形和扩散，最终实现粉末材料的固态连接和形变。
其次，粉末冶金结合摩擦搅拌法的原理还包括了温度控制和应力施加。在这个过程中，通过控制摩擦热和机械搅拌的能量输入，可以精确控制材料的温度，从而实现对材料微观结构和性能的调控。同时，通过施加适当的应力，可以促进材料颗粒之间的扩散和结合，从而获得致密的金属材料。
此外，粉末冶金结合摩擦搅拌法还可以实现多种金属材料的复合加工，包括同种金属材料、不同种金属材料以及金属与非金属材料的复合加工。这种方法可以有效地提高材料的强度、韧性和疲劳性能，同时还能够实现对材料微观组织和相结构的精细调控。
综上所述，粉末冶金结合摩擦搅拌法通过结合粉末冶金和摩擦搅拌的原理，实现了对金属材料的固态连接和形变，为制备高性能金属材料提供了一种有效的途径。该方法在航空航天、汽车制造、电子器件等领域具有广泛的应用前景。
关于摩擦材料
无石棉摩擦材料分为以下几类：
a 半金属摩擦材料，应用于轿车和重型汽车的盘式刹车片。其材质配方组成中通常含有30%～50%左右的铁质金属物（如钢纤维、还原铁粉、泡沫铁粉）。半金属摩擦材料因此而得名。是最早取代石棉而发展起来的一种无石棉材料。其特点：耐热性好，单位面积吸收功率高，导热系数大，能适用于汽车在高速、重负荷运行时的制动工况要求。但其存在制动噪音大、边角脆裂等缺点。
b NAO摩擦材料。从广义上是指非石棉－非钢纤维型摩擦材料，但现盘式片也含有少量的钢纤维。NAO摩擦材料中的基材料在大多数情况下为两种或两种以上纤维（以无机纤维，并有少量有机纤维）混合物。因此NAO摩擦材料是非石棉混合纤维摩擦材料。通常刹车片为短切纤维型摩擦块，离合器片为连续纤维型摩擦片。
c 粉末冶金摩擦材料。又称烧结摩擦材料，系将铁基、铜基粉状物料经混合、压型，并在在高温下烧结而成。适用于较高温度下的制动与传动工况条件。如：飞机、载重汽车、重型工程机械的制动与传动。优点：使用寿命长；缺点：制品价格高，制动噪音大，重而脆性大，对偶磨损大。
d 碳纤维摩擦材料。系用碳纤维为增强材料制成的一类摩擦材料。碳纤维具有高模量、导热好、耐热等特点。碳纤维摩擦材料是各种类型摩擦材料中性能最好的一种。碳纤维摩擦片的单位面积吸收功率高及比重轻，特别适合生产飞机刹车片，国外有些高档轿车的刹车片也使用。因其价格昂贵，故其应用范围受到限制，产量较少。在碳纤维摩擦材料组分中，除了碳纤维外，还使用石墨，碳的化合物。组分中的有机粘结剂也要经过碳化处理，故碳纤维摩擦材料也称为碳——碳摩擦材料或碳基摩擦材料。
编辑本段5 摩擦材料的技术要求
5.1 适宜而稳定的摩擦系数
摩擦系数是评价任何一种摩擦材料的一个最重要的性能指标，关系着摩擦片执行传动和制动功能的好坏。它不是一个常数，而是受温度、压力、摩擦速度或表面状态及周围介质因素等影响而发生变化的一个数。理想的摩擦系数应具有理想的冷摩擦系数和可以控制的温度衰退。由于摩擦产生热量，增高了工作温度，导致了摩擦材料的摩擦系数发生变化。
Fe含量及摩擦组元对铜基粉末冶金摩擦材料性能的影响
第３２卷第１期 ２０１４年２月 粉末冶金技术 Ｐｏｗｄｅｒ Ｍｅｔａｌｌｕｒｇｙ Ｔｅｃｈｎｏｌｏｇｙ Ｖｏ１．３２，Ｎｏ．１ Ｆｅｂ．２０１４
Ｆｅ含量及摩擦组元对铜基粉末冶金
摩擦材料性能的影响
于潇 郭志猛 一 杨剑 ’
１）（北京科技大学新材料技术研究院，北京１０００８３） 裴广林 赵翔 彭坤
２）（西安航空制动科技有限公司，西安７１３１０６）
摘 要： 以电解Ｃｕ粉、还原Ｆｅ粉、石墨等为主要原料，采用粉末冶金加压烧结工艺制备了Ｃｕ基粉末冶金 摩擦材料，研究了Ｆｅ含量及ＳｉＯ 、Ａ１ ０，、ＳｉＣ等摩擦组元对烧结合金的显微组织、力学性能和摩擦磨损性能的 影响。结果表明：Ｆｅ主要影响摩擦材料的力学性能，随Ｆｅ含量的增加，摩擦材料的硬度、抗压强度和抗弯强 度显著提高，Ｆｅ含量为１５％（质量分数，下同）时具有高摩擦系数、较低磨损量和稳定的摩擦过程；添加摩擦 组元ＳｉＣ后的材料强度最高、摩擦系数最大、磨损量最小，但增加了对偶材料的磨损，加ＳｉＯ，后材料摩擦系数 最小、磨损量最大，Ａ１ ０，所起作用介于二者之间。 关键词：Ｃｕ基摩擦材料；Ｆｅ含量；摩擦组元；力学性能；摩擦磨损
Ｅｆｆｅｃｔ ｏｆ Ｆｅ ｃｏｎｔｅｎｔ ａｎｄ ｆｒｉｃｔｉｏｎ ｃｏｍｐｏｎｅｎｔｓ ｏｎ ｐｒｏｐｅｒｔｉｅｓ ｏｆ
ｃｏｐｐｅｒ－ｂａｓｅｄ ｐｏｗｄｅｒ ｍｅｔａｌｌｕｒｇｙ ｆｒｉｃｔｉｏｎ ｍａｔｅｒｉａｌ
Ｙｕ Ｘｉａｏ¨，Ｇｕｏ Ｚｈｉｍｅｎｇ¨，Ｙａｎｇ Ｊｉａｎ¨，Ｐｅｉ Ｇｕａｎｇｌｉｎ＂，Ｚｈａｏ Ｘｉａｎｇ¨，Ｐｅｎｇ Ｋｕｎ。） １）（Ｉｎｓｔｉｔｕｔｅ ｏｆ Ａｄｖａｎｃｅｄ Ｍａｔｅｒｉａｌ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ Ｂｅｉｊｉｎｇ，Ｂｅｉｊｉｎｇ １０００８３，Ｃｈｉｎａ） ２）（Ｘｉ’ａｎ Ａｖｉａｔｉｏｎ Ｂｒａｋｅ Ｔｅｃｈｎｏｌｏｇｙ Ｌｉｍｉｔｅｄ Ｃｏｍｐａｎｙ，Ｘｉ’ａｎ ７１３１０６，Ｃｈｉｎａ）
重负荷铁基粉末冶金摩擦材料的研制
第２５卷第２期 ２００７年４月 粉末冶金技术
Ｐｏｗｄｅｒ Ｍｅｔａｌｌｕｒｇｙ Ｔｅｃｈｎｏｌｏｇｙ Ｖｏ１．２５．Ｎｏ．２ Ａｐｒ．２００７
重负荷铁基粉末冶金摩擦材料的研制
王文辉 马华农 肖凯
（北京北摩高科摩擦材料有限责任公司，北京 郑聃
１０２２０６）
摘要： 采用粉末冶金工艺，以莫来石等为摩擦剂，并加入较大比例的金属组元镍、铬、钼，研制出一种重负
荷铁基粉末冶金摩擦材料。研究了合金元素镍、铬、钼和摩擦组元莫来石对材料性能的影响。研究结果表明， 在铁基材料中同时加入镍、铬、钼等多种合金元素，在提高材料密度和硬度的同时，可以提高摩擦系数和摩擦
系数的稳度；莫来石则对改善材料的高温性能作用显著。其综合作用的结果使该材料的摩擦系数及其稳度有 大幅提高，单位面积能载高达１２ ７００ Ｊ／ｅｍ２，且磨损量小，是一种理想的、可广泛应用于各种高能重载工况下
工作的高性能摩擦材料。该材料在国内首次应用于某型进口飞机刹车装置取得成功。 关键词：粉末冶金工艺；粉末冶金摩擦材料；摩擦系数；能载；刹车
Ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｈｅａｖｙ ｌｏａｄ Ｆｅ——ｂａｓｅｄ ｐｏｗｄｅｒ ｍｅｔａｌｌｕｒｇｙ ｆｒｉｃｔｉｏｎ ｍａｔｅｒｉａｌ
Ｗａｎｇ Ｗｅｎｈｕｉ，Ｍａ Ｈｕａｎｏｎｇ，Ｘｉａｏ Ｋａｉ，Ｚｈｅｎｇ Ｄａｎ （Ｂｅｉｊｉｎｇ Ｂｅｉ Ｍｏ Ｇａｏ Ｋｅ Ｆｒｉｃｔｉｏｎ Ｍａｔｅｒｉａｌ Ｃｏ．Ｌｔｄ，Ｂｅｉｊｉｎｇ １０２２０６，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔａｋｉｎｇ ３ＡＩ２０３‘２Ｓｉ０３ ａｎｄ ｏｔｈｅｒｓ ａｓ ｆｒｉｃｔｉｏｎ ａｇｅｎｔｓ，ａｄｄｉｎｇ ａ ｌａｒｇｅ ｐｒｏｐｏｒｔｉｏｎ ｏｆ ｍｅｔａｌ ｃｏｎｓｔｉｔｕｅｎｔｓ ｓｕｃｈ ａｓ Ｎｉ，．Ｃｒ ａｎｄ Ｍｏ，Ｆｅ—ｂａｓｅｄ ｐｏｗｅｒ ｍｅｔａｌｌｕｒｇｙ ｆｒｉｃｔｉｏｎ ｍａｔｅｒｉａｌｓ ｗｅｒｅ ｆａｂｒｉｃａｔｅｄ ｂｙ ｍｅａｎｓ ｏｆ ｐｏｗｅｒ ｍｅｔａｌｌｕｒｇｙ
