碳纤维生产工艺流程
碳纤维的生产过程
碳纤维的生产过程
碳纤维是一种高性能的材料，在航空航天、汽车、体育器材等领域得到广泛应用。
碳纤维的生产过程主要包括以下几个步骤：
1. 原材料处理：碳纤维的主要原料是聚丙烯腈纤维，需要将其进行预处理，去除杂质和不纯物质，提高纤维的纯度和强度。
2. 氧化：经过预处理后的原材料进一步进行氧化处理，使纤维中的聚合物骨架得以氧化，形成纤维中的氧化物。
这一步是碳纤维生产中最为关键的一个步骤。
3. 炭化：氧化处理后的纤维需要进行炭化处理，将纤维中的氧化物转化为碳。
炭化的过程中，需要通过高温（通常在1000℃以上）使纤维中的非碳原子失去，形成纯碳纤维。
4. 表面处理：经过炭化处理的碳纤维表面比较粗糙，需要进一步处理以提高其表面光洁度和粘附性。
5. 转换：碳纤维的表面还需要进行一些化学处理，以便于后续的树脂浸渍等工艺。
6. 组装：通过将单根碳纤维或者多根碳纤维织成布或者纱，并进行预定向、裁切等处理，形成成品。
以上就是碳纤维生产过程的主要步骤。
由于碳纤维生产涉及到一些商业机密，所以具体的生产细节、设备和技术落实等，需要在保密的前提下进行。
以pan为原料制备碳纤维的主要工艺流程
以pan为原料制备碳纤维的主要工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copyexcerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!以pan为原料制备碳纤维的主要工艺流程碳纤维是一种高性能、高强度的材料，广泛应用于航空航天、汽车、体育器材等领域。

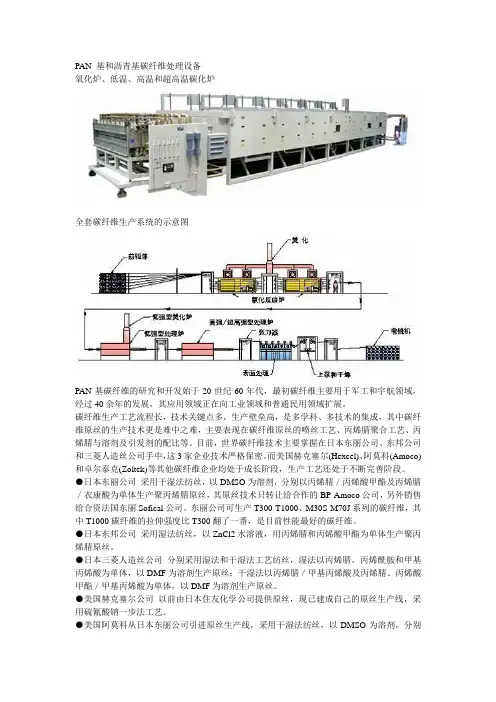

碳纤维生产流程概述及图示
PAN 基和沥青基碳纤维处理设备氧化炉、低温、高温和超高温碳化炉全套碳纤维生产系统的示意图PAN基碳纤维的研究和开发始于20世纪60年代，最初碳纤维主要用于军工和宇航领域，经过40余年的发展，其应用领域正在向工业领域和普通民用领域扩展。
碳纤维生产工艺流程长，技术关键点多，生产壁垒高，是多学科、多技术的集成，其中碳纤维原丝的生产技术更是难中之难，主要表现在碳纤维原丝的喷丝工艺、丙烯腈聚合工艺、丙烯腈与溶剂及引发剂的配比等。
目前，世界碳纤维技术主要掌握在日本东丽公司、东邦公司和三菱人造丝公司手中，这3家企业技术严格保密。
而美国赫克塞尔(Hexcel)、阿莫科(Amoco)和卓尔泰克(Zoltek)等其他碳纤维企业均处于成长阶段，生产工艺还处于不断完善阶段。
●日本东丽公司采用干湿法纺丝，以DMSO为溶剂，分别以丙烯腈／丙烯酸甲酯及丙烯腈／衣康酸为单体生产聚丙烯腈原丝，其原丝技术只转让给合作的BP-Amoco公司，另外销售给合资法国东丽Sofical公司。
东丽公司可生产T300-T1000、M30S-M70J系列的碳纤维，其中T1000碳纤维的拉伸强度比T300翻了一番，是目前性能最好的碳纤维。
●日本东邦公司采用湿法纺丝，以ZnCl2水溶液，用丙烯腈和丙烯酸甲酯为单体生产聚丙烯腈原丝。
●日本三菱人造丝公司分别采用湿法和干湿法工艺纺丝，湿法以丙烯腈、丙烯酰胺和甲基丙烯酸为单体，以DMF为溶剂生产原丝；干湿法以丙烯腈／甲基丙烯酸及丙烯腈、丙烯酸甲酯／甲基丙烯酸为单体，以DMF为溶剂生产原丝。
●美国赫克塞尔公司以前由日本住友化学公司提供原丝，现已建成自己的原丝生产线，采用硫氰酸钠一步法工艺。
●美国阿莫科从日本东丽公司引进原丝生产线，采用干湿法纺丝，以DMSO为溶剂，分别以丙烯腈／丙烯酸甲酯及丙烯腈／衣康酸为单体生产原丝。
近年来，国外对碳纤维技术开发研究集中在提高性能、降低成本方面。
日本东丽公司根据先进复合材料市场发展的需求，已决定逐步淘汰T300类碳纤维，重点发展拉伸强度为4000-5000MPa、价格与T300基本相当的碳纤维品种，同时由于大丝束碳纤维性价比较高，也开始发展大丝束碳纤维。

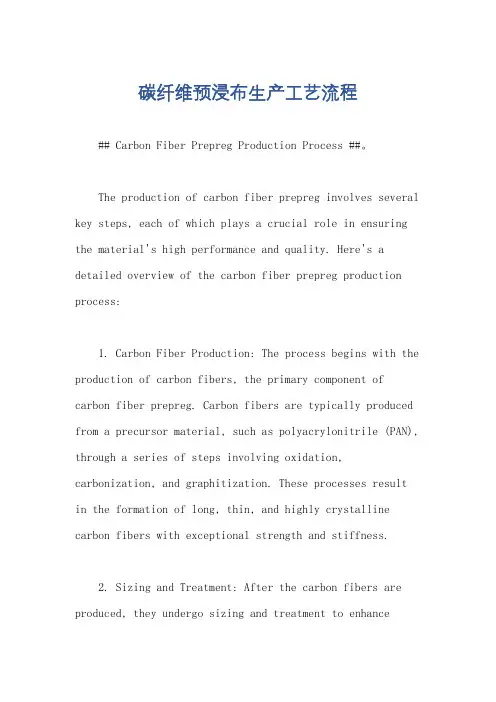

碳纤维预浸布生产工艺流程
碳纤维预浸布生产工艺流程## Carbon Fiber Prepreg Production Process ##。
The production of carbon fiber prepreg involves several key steps, each of which plays a crucial role in ensuring the material's high performance and quality. Here's a detailed overview of the carbon fiber prepreg production process:1. Carbon Fiber Production: The process begins with the production of carbon fibers, the primary component of carbon fiber prepreg. Carbon fibers are typically produced from a precursor material, such as polyacrylonitrile (PAN), through a series of steps involving oxidation, carbonization, and graphitization. These processes resultin the formation of long, thin, and highly crystalline carbon fibers with exceptional strength and stiffness.2. Sizing and Treatment: After the carbon fibers are produced, they undergo sizing and treatment to enhancetheir properties and compatibility with the resin matrix. Sizing involves applying a thin layer of a sizing agent, usually an epoxy-based resin, onto the carbon fibers. This treatment improves the fiber-resin adhesion, promotes wetting and impregnation during the prepregging process, and protects the fibers from damage.3. Prepregging: The prepregging process involves impregnating the carbon fibers with a resin matrix to create the prepreg material. The resin matrix is typically a thermosetting polymer, such as epoxy, phenolic, or polyimide, which provides the prepreg with its structural integrity and mechanical properties. The impregnation is typically achieved by passing the carbon fibers through a resin bath or by using a roller or vacuum infusion technique. The prepregging process ensures that the resin is evenly distributed throughout the carbon fibers, resulting in a consolidated and homogeneous material.4. Curing: After the prepreg is formed, it undergoes a curing process to crosslink the resin matrix and fully develop the desired properties of the material. Curinginvolves heating the prepreg to a specific temperature and holding it there for a predetermined duration. During curing, the resin undergoes a chemical reaction, forming a rigid and thermoset network that binds the carbon fibers together. The curing process significantly influences the mechanical strength, thermal stability, and chemical resistance of the prepreg.5. Quality Control and Inspection: Throughout the production process, rigorous quality control and inspection measures are implemented to ensure the prepreg meets the required specifications. These measures involve testing the prepreg's properties, such as fiber content, resin content, mechanical strength, and thermal stability. The results of these tests help ensure that the prepreg meets the desired performance parameters and is suitable for downstream composite fabrication processes.## 碳纤维预浸布生产工艺流程 ##。
碳纤维预浸料生产流程
碳纤维预浸料生产流程
碳纤维预浸料是一种常用于复合材料制造中的材料，其生产流程通常包括以下几个步骤：
1. 纤维预处理：将原始的碳纤维进行物理或化学处理，以去除杂质和提高表面活性，从而提高预浸料的机械性能和耐久性。
2. 树脂调制：在一个反应釜中混合树脂、固化剂和其他添加剂，形成预浸料的基本配方。
这些添加剂可以控制预浸料的流动性、硬度、温度稳定性等特性。
3. 涂布：将经过预处理的碳纤维放置在涂布机上，通过喷雾或刷涂的方式将树脂配方均匀地涂覆到碳纤维表面，并确保其中没有气泡或空隙。
4. 固化：经过涂布的碳纤维被送入烘箱或紫外线固化装置中进行固化处理，以使树脂完全固化并与碳纤维充分粘结。
5. 切割：经过固化后的碳纤维预浸料可被切割成各种尺寸和形状，以适应不同的复合材料制造需求。
以上就是碳纤维预浸料的生产流程。
需要注意的是，在生产过程中需要严格控制各环节的作业温度、湿度和工艺参数，以保证预浸料的性能和质量稳定。
此外，对于不同的应用领域和要求，预浸料的配方也需要进行特别的调制和优化。
碳纤维预浸料生产工艺流程
碳纤维预浸料生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!碳纤维预浸料是碳纤维复合材料生产的重要中间产品，它的质量直接影响到最终复合材料的性能。
碳纤维发热管生产工艺流程
碳纤维发热管生产工艺流程一、碳纤维发热管的原理和应用碳纤维发热管是一种新型的加热元件，其原理是利用碳纤维的导电性能和电阻加热效应，将电能转化为热能，从而实现加热。
该技术具有快速升温、高效节能、稳定可靠等优点，在工业领域、医疗领域等得到广泛应用。
二、碳纤维发热管生产前准备1. 原材料准备：碳纤维布、环氧树脂、硬化剂、填充料等。
2. 设备准备：注塑机、真空泵、模具等。
3. 工艺流程设计：确定产品规格和生产工艺流程。
三、碳纤维发热管生产工艺流程1. 碳纤维布预处理将碳纤维布进行去除油污处理，保证其表面洁净无杂质，提高后续工艺操作的粘接性和质量。
2. 碳纤维布切割根据产品规格要求，将碳纤维布进行切割成对应尺寸的坯料。
3. 碳纤维布预热将碳纤维布放入烘箱中进行预热处理，使其达到一定温度，提高后续环氧树脂的渗透性和粘接性。
4. 环氧树脂注塑将环氧树脂和硬化剂按一定比例混合后，通过注塑机将其注入模具中，在碳纤维布上形成一层均匀的涂层。
同时在管内加装导线。
5. 模具真空吸附在环氧树脂未完全固化之前，将模具放入真空泵中进行吸附处理，去除空气和水分，防止产生气泡影响质量。
6. 硬化处理经过一定时间的硬化处理后，取出模具并拆卸外壳。
此时已经形成了外壳与碳纤维发热管之间的粘接层。
7. 去毛刺、打磨对于外壳表面出现毛刺或不平整的地方进行去毛刺、打磨处理，使其表面光滑平整。
8. 绝缘处理对于电线与外壳之间的接口部位进行绝缘处理，防止漏电。
9. 包装出库对成品进行包装后，进行出库入库管理，准备发往市场销售。
四、碳纤维发热管生产中需要注意的问题1. 确保原材料的质量和存储环境。
2. 碳纤维布的预处理和切割应该精确细致，避免浪费和影响产品质量。
3. 环氧树脂注塑时应该掌握好比例和注塑时间，避免出现不均匀或过度固化等问题。
4. 模具真空吸附处理要充分保证其真空度，避免气泡影响质量。
5. 碳纤维发热管外壳表面的去毛刺、打磨处理要耐心细致，保证其表面光滑平整。
碳纤维布织造工艺流程
碳纤维布织造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!碳纤维布的精细织造工艺流程详解碳纤维布，以其高强度、低重量和优秀的耐腐蚀性，广泛应用于航空航天、汽车制造、体育器材等多个领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳纤维工艺流程
退丝 集线 卧式干燥炉 预氧化炉1 预氧化炉2
预氧化炉3 低温炭化炉 高温炭化炉 表面处理1
表面处理2 水洗 卧式干燥炉 上浆 立式干燥炉
收丝
退丝是把原丝分束送人下一步的工序。从退丝区出来的原丝经集
线板一束束的进入干燥炉进行下面的工艺。退丝区中要注意原丝走完
后，新丝与旧丝的连接。用耐热纤维把两丝连接在一起。通过集线板
进入干燥炉。
从退丝区过来的原丝含有大量的水分，经过卧式干燥炉能充分的
干燥原丝，使其能够进入预氧化炉更好的进行一系列的反应。
预氧化工艺是碳纤维生产中的关键步骤。原丝经过预氧化过程由
线型分子链转化为耐热的梯型结构，为以后的碳化过程起固氧固碳的
作用。在此过程中发生一系列的环化、氧化和脱氢等反应，原先的σ
键为主的直链结构形成大量的离域π电子，形成生色的共轭结构。使
得原丝由洁白色逐步变深：白色 →淡黄色→米黄色→浅棕色→棕色
→黑色。此过程中PAN发生化学反应脱去大量小分子，发生结构变化，
需施加一定的牵伸力保证丝的结构不发生解取向，保证预氧丝的强度。
预氧化过程中温度在200℃～300℃之间，在240℃左右时，氧含量迅
速上升，发生化学反应。此过程中炉膛内温度保持均匀，并有循环空
气带走反应中产生的小分子等杂质及反应热，保证预氧化能连续进行。
预氧化过程反应时间较长，需80～100min，制约碳纤维生产效率。
车间采用三台预氧化炉同时对丝进行预氧化，使得丝有足够的预氧化
反应时间，并且能连续不断的走丝，进行流水化生产。
PAN原丝经预氧化转化为含氧8%～10%的预氧丝，然后进入碳化
炉进行碳化。低温炭化炉温度在300℃～800℃之间，分为几个温度
区间，逐步对预氧丝在隔绝空气的条件下进行碳化反应，形成初级的
乱层石墨结构。在预氧化中，预氧丝发生热解和缩聚反应，会产生大
量的废气和焦油，，应通过排气口及时排出保证生产稳定。高温碳化
温度在1000℃～1600℃，一般可能在1400℃左右，此过程中预氧丝
发生进一步的反应，形成乱层石墨结构，并脱出一些小分子。在碳化
过程中发生分子结构的转变，应给予一定的牵伸力，保证结构的取向
度。
为碳纤维能更好的用于复合材料生产，需对碳纤维的表面进行处
理，使其能形成更好的接触表面。使用阳极电极氧化法，用脉冲通电
的方法进行表面处理，使得碳纤维表面发生刻蚀和生产含氧官能团。
表面处理中通一10V左右的电压，形成25A左右的电流。采用碳酸氢
铵中性电解质进行表面处理。
水洗过程用浸渍法对碳丝进行清洗，将碳丝表面的电解液等杂质
清洗掉，为以后的上浆过程做准备。在水洗中水温设定在50℃左右，
之后在加以100℃左右的干燥过程。
碳纤维是脆性材料，在后续的深加工过程中容易出现起毛丝等不
良的现象，经过上浆过程能很好的改良碳纤维的表面性质。上浆后，
碳丝的表面形成一层皮膜，使得碳丝的集束性好，耐磨性提高，深加
工中的起毛现象减少，并且碳纤维的吸水性会变小，开纤扩幅容易。
稳定性更好，并能改善复合材料中的接触面性质，提高材料的强度。
上浆过程采用浸渍的方法，使每根碳纤维的单丝上附着一层上浆剂，
干燥后在碳丝上形成一层薄薄的皮层，完成上浆。过程中要使得碳纤
维表面附着的上浆剂均匀，没有死区和富集区，保证上浆均匀。上浆
后，经过干燥（180℃左右），收丝即可得到成品的碳纤维。
