机场灯光和使用规定培训教材

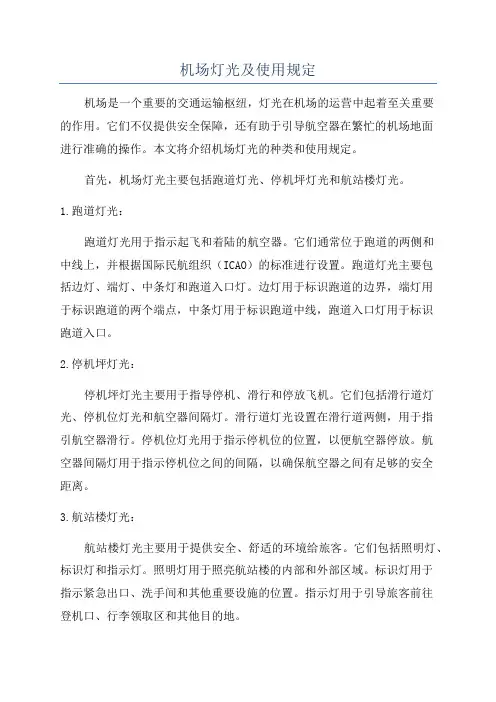

机场灯光及使用规定
机场灯光及使用规定机场是一个重要的交通运输枢纽，灯光在机场的运营中起着至关重要的作用。
它们不仅提供安全保障，还有助于引导航空器在繁忙的机场地面进行准确的操作。
本文将介绍机场灯光的种类和使用规定。
首先，机场灯光主要包括跑道灯光、停机坪灯光和航站楼灯光。
1.跑道灯光：跑道灯光用于指示起飞和着陆的航空器。
它们通常位于跑道的两侧和中线上，并根据国际民航组织（ICAO）的标准进行设置。
跑道灯光主要包括边灯、端灯、中条灯和跑道入口灯。
边灯用于标识跑道的边界，端灯用于标识跑道的两个端点，中条灯用于标识跑道中线，跑道入口灯用于标识跑道入口。
2.停机坪灯光：停机坪灯光主要用于指导停机、滑行和停放飞机。
它们包括滑行道灯光、停机位灯光和航空器间隔灯。
滑行道灯光设置在滑行道两侧，用于指引航空器滑行。
停机位灯光用于指示停机位的位置，以便航空器停放。
航空器间隔灯用于指示停机位之间的间隔，以确保航空器之间有足够的安全距离。
3.航站楼灯光：航站楼灯光主要用于提供安全、舒适的环境给旅客。
它们包括照明灯、标识灯和指示灯。
照明灯用于照亮航站楼的内部和外部区域。
标识灯用于指示紧急出口、洗手间和其他重要设施的位置。
指示灯用于引导旅客前往登机口、行李领取区和其他目的地。
除了上述灯光类型，机场还需要其他类型的灯光来满足特殊需求。
例如，灯塔灯用于引导船只在机场附近的水域中航行；导航灯用于指示飞行区域的边界和障碍物；辐射灯用于指示禁止进入的区域。
对于机场灯光的使用，有一些重要的规定需要遵守：1.灯光的亮度和颜色应符合标准要求，并经常进行维护和检查，确保其正常工作。
2.灯光的设置应根据机场的运营需求和航空器的要求进行调整。
例如，起降航空器的照明需求较高，所以跑道灯光需要设置得更为明亮和醒目。
3.灯光的开启和关闭应根据需要和天气条件进行调整。
例如，在低能见度或恶劣天气条件下，所有的灯光需要保持开启，以提高航空器的可见性和导航能力。
4.灯光的操作应由专业的机场工作人员进行，他们应具备相关的知识和技能，以确保灯光的正常运行和使用。
《跑道灯光系统介绍》课件
PART 04
跑道灯光系统的应用与操 作
REPORTING
跑道灯光系统的应用场景
机场跑道
在飞机起飞和降落时，跑 道灯光系统为飞行员提供 清晰的视觉指引，确保安 全。
赛车场
在赛车比赛中，跑道灯光 系统用于指示赛车手在何 时加速、减速或变换车道 。
高速公路
在夜间或低能见度条件下 ，跑道灯光系统可增强道 路标识，提高行车安全性 。
跑道灯光系统的分类
总结词
跑道灯光系统根据不同的分类标准可以分为多种类型。
详细描述
根据灯光的颜色和分布，跑道灯光系统可以分为Ⅰ类、Ⅱ类和Ⅲ类等几种类型； 根据跑道的使用情况，可以分为非精密进近跑道和精密进近跑道等类型。不同类 型的跑道灯光系统具有不同的特点和适用范围。
跑道灯光系统的基本组成
要点一
总结词
PART 03
跑道灯光系统的运行原理
REPORTING
灯光系统的供电原理
电源接入
电源监控
跑道灯光系统通过电缆接入机场供电 系统，获取稳定可靠的电力供应。
系统应具备电源监控功能，实时监测 电压、电流等参数，确保供电稳定可 靠。
电源保护
为确保灯光系统的正常运行，通常配 备电源保护装置，如断路器和熔断器 ，以防止电流过大或短路等故障。
跑道灯光系统由多个部分组成，包括灯具、供电系统和控 制系统等。
要点二
详细描述
灯具是跑道灯光系统的核心部分，包括进近灯、边灯、中 线灯、接地带灯等多种类型，每种灯具都有特定的安装位 置和功能。供电系统负责为灯具提供电力，一般采用恒压 供电方式以保证灯具的亮度稳定。控制系统则负责控制灯 具的开关和亮度调节，可以根据需要设定不同的灯光模式 ，以满足不同情况下的使用需求。
机场助航灯光培训教程
机场灯光中国民用航空局机场司马志刚机场灯光•机场灯标和机场识别灯标•进近灯光系统•目视进近坡度指示系统•跑道灯光•滑行道灯光•其他机场灯光跑道入口灯•设有跑道边灯的跑道须设置跑道入口灯。
•跑道入口灯向跑道进近方向绿色单向发光。
跑道入口灯•如为仪表跑道或非精密进近跑道，跑道入口灯至少有六个灯具。
跑道入口识别灯•当需要使跑道入口更加明显或设置其它进近灯光实际行不通时，在非精密进近跑道的入口处设置跑道入口识别灯。
跑道入口翼排灯•当需要使精密进近跑道的入口更加明显时，或当非仪表跑道和非精密进近跑道因入口内移末设有入口灯时，在跑道入口处还应设有跑道入口翼排灯。
•入口翼排灯在跑道入口分两组对称于跑道中线。
•每个翼排灯由至少五个灯组成，垂直于跑道边灯线并伸出至少10米。
•该灯朝向进近方向单向绿色发光。
跑道入口翼排灯跑道边灯•夜间使用的跑道或昼夜使用的精密进近跑道设跑道边灯。
跑道边灯•在跑道入口内移的情况下，从跑道端至内移跑道入口之间的灯对进近方向显示为红色。
跑道末端灯•设有跑道边灯的跑道须设置跑道末端灯，跑道末端灯为向跑道方向发红色光的单向恒定发光灯。
跑道中线灯•Ⅱ类或Ⅲ类精密进近跑道或拟在跑道视程低于400米左右时供飞机起飞用的跑道须设置跑道中线灯。
跑道中线灯•Ⅰ类精密进近跑道拟在跑道视程低于400米左右时供飞机起飞或拟供高速着陆飞机降落或拟供起飞速度极高的飞机使用，而且跑道边灯之间的宽度大于50m时，也应设置跑道中线灯。
跑道中线灯•通常跑道中线灯自入口至距离跑道末端900米范围内为白色。
跑道中线灯•如跑道长度不足1800m，则应改为自跑道中点起至距离跑道末端300m处范围内为红色与白色相间。
接地区灯•Ⅱ类或Ⅲ类精密进近跑道须设置接地带灯。
接地区灯•从跑道入口开始至跑道入口后900米按间距60m(在RVR等于或大于300m时使用的跑道上)或30m(在RVR小于300m时使用的跑道上) 对称地设在跑道中线两侧。
机场飞行区助航灯光系统管理培训课件
（二）机场助航灯光系统基础理论
3、基础理论 -飞机的着陆作业（A） 一架飞机的着陆可以设想为包含着空悬于一
个三维空间坐标格中的一个瞬变物体进近 到一个固定二维坐标网格的运行顺序。 运动方向：横向、纵向、向前 转动方向：俯仰、偏转、侧滚
（二）机场助航灯光系统基础理论
3、基础理论 -飞机的着陆作业（B） 在着陆中，驾驶员必须控制并协调飞机的上
（一）我国民航目前所使用的主要标准
（二）如何正确掌握和使用标准
二、机场助航灯光系统的 主要技术标准
（一）目前我国民航所使用的技术标准
国际民பைடு நூலகம்组织公约附件—14
国际民航组织出版物：机场设计手册第四部分—— 目视助航设备
中国国家行业标准—民用机场飞行区技术标准
二、机场助航灯光系统的 主要技术标准
（二）如何正确掌握和使用技术标准 1、基本了解各有关标准的内容； 2、深入理解标准中条文意义； 3、灵活使用标准。
一、机场助航灯光系统基础理论
（一）机场助航灯光系统与机场导航系统 2、机场助航灯光系统与机场导航系统的关 系： 机场助航灯光系统是机场导航系统的辅助 系统。在驾驶员将飞机由自动进近改为人 工驾驶进近或飞机着陆后，助航灯光系统 是导航系统的延续。
（二）机场助航灯光系统基础理论
（二）机场助航灯光系统基础理论
甚高频全向信标台（VOR或DVOR）：自动引 导飞机沿着规定的航道前进。
测距仪（DME）：向驾驶员显示飞机与一个特 定的VOR台之间的空中距离。
仪表着陆系统（ILS）：包括： 航向台，下滑台，指点标台（外、中、内）
一、机场助航灯光系统基础理论
（一）机场助航灯光系统与机场导航系统 仪表着陆系统航向台对驾驶员指出他们是 否在进近航道的左边或右边；下滑台指示 至跑道的正确下滑角；指点标台可以使驾 驶员知道他们沿着进近航道已前进到局跑 道还有多远。外指点标一般距跑道7~8公里； 中指点标一般距跑道1公里；内指点标一般 距跑道300米

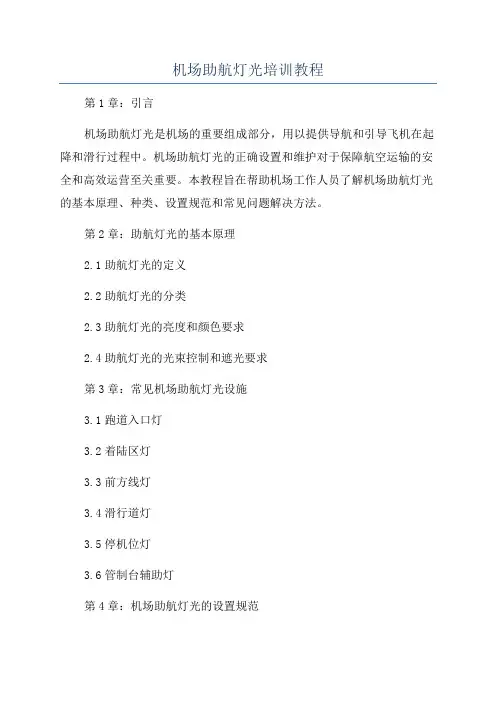

机场助航灯光培训教程
机场助航灯光培训教程
第1章：引言
机场助航灯光是机场的重要组成部分，用以提供导航和引导飞机在起降和滑行过程中。
机场助航灯光的正确设置和维护对于保障航空运输的安全和高效运营至关重要。
本教程旨在帮助机场工作人员了解机场助航灯光的基本原理、种类、设置规范和常见问题解决方法。
第2章：助航灯光的基本原理
2.1助航灯光的定义
2.2助航灯光的分类
2.3助航灯光的亮度和颜色要求
2.4助航灯光的光束控制和遮光要求
第3章：常见机场助航灯光设施
3.1跑道入口灯
3.2着陆区灯
3.3前方线灯
3.4滑行道灯
3.5停机位灯
3.6管制台辅助灯
第4章：机场助航灯光的设置规范
4.1机场助航灯光的布局原则
4.2机场助航灯光的位置和间距要求
4.3机场助航灯光的电源和控制系统设计要求4.4机场助航灯光的标志和标牌要求
第5章：机场助航灯光的维护和保养
5.1机场助航灯光的巡视和检查
5.2机场助航灯光的清洁和更换
5.3机场助航灯光的故障排除和修复
5.4机场助航灯光的年度维护计划
第6章：机场助航灯光的安全管理
6.1机场助航灯光的安全培训
6.2机场助航灯光的安全标准和规定
6.3机场助航灯光的事故和事件处理
6.4机场助航灯光的应急措施和演练
第7章：机场助航灯光的未来发展
7.1机场助航灯光技术的新发展
7.2机场助航灯光的智能化和自动化
7.3机场助航灯光的环保和节能
第8章：结语。
《机场跑道灯光系统》课件
02 机场跑道灯光系统的设计
设计原则与标准
安全性原则
确保跑道灯光系统能够为飞机 提供足够的照明，使飞机在夜 间或低能见度条件下安全起降
。
高效性原则
跑道灯光系统的设计应尽可能 减少能耗，同时保证高效率的 照明效果。
标准化原则
遵循国际民航组织（ICAO）和 各国民航局的相关标准和规范 ，确保设计的合规性。
功能
提供跑道标志、边界、入口等指 示，帮助飞行员在低能见度条件 下准确判断跑道位置、方向和长 度，确保飞机安全起降。
跑道灯光系统的历史与发展
历史
早期的机场跑道灯光系统仅包括简单的跑道边缘灯和入口灯 。随着技术的发展，逐渐增加了更多种类的灯光，如中线灯 、接地带灯等，提高了引导的准确性和安全性。
发展
整体调试
对整个跑道灯光系统进行调试，检查各灯具 之间的协调性和整体效果。
安全测试
对跑道灯光系统的安全性能进行测试，包括 防雷击、过载保护等。
04 机场跑道灯光系统的维护 与保养
日常维护与保养
每日检查
更换灯泡
确保所有灯具工作正常，无损坏或故 障。
根据需要定期更换灯泡，确保灯光亮 度。
清洁保养
定期清洁灯具表面，保持灯具光洁度 。
灯具安装
控制系统连接
将灯具安装到基础之上，确保灯具的位置 、高度、角度等符合设计要求。
将控制系统与灯具、电缆等连接起来，确 保整个系统能够正常运行。
跑道灯光系统的调试与测试
单灯调试
对每个灯具进行单独调试，确保其发光效果 符合设计要求。
功能测试
对跑道灯光系统的各项功能进行测试，包括 开关控制、亮度调节、故障报警等。
可扩展性原则
考虑到未来机场的发展和扩建 ，跑道灯光系统设计应具备可 扩展性，方便后期升级和维护
