6[1].2探究串并联电路电压的规律6_2
《探究串、并联电路中电压的规律》 讲义
《探究串、并联电路中电压的规律》讲义一、电路的基本概念在我们探究串、并联电路中电压的规律之前，先来了解一下电路的几个基本概念。
电路，简单来说，就是电流通过的路径。
它由电源、导线、开关和用电器等元件组成。
电源是提供电能的装置，就像我们的电池，它能让电子流动起来，形成电流。
导线呢，就是电流流动的“道路”，把各个元件连接起来。
开关则控制着电路的通断，决定电流是否能通过。
用电器就是消耗电能来工作的设备，比如灯泡、电扇等等。
二、串联电路中电压的规律串联电路，就是像串珠子一样，把各个元件依次连接起来，电流只有一条路径可走。
我们来做一个实验探究串联电路中电压的规律。
实验器材：电源、开关、两个不同规格的小灯泡、电压表、导线若干。
实验步骤：1、按照电路图连接好电路，注意连接时开关要断开，防止短路。
2、闭合开关，分别测量两个小灯泡两端的电压以及它们串联后的总电压。
3、记录测量的数据，并分析比较。
经过多次实验和测量，我们会发现一个有趣的规律：在串联电路中，总电压等于各部分电路两端电压之和。
比如说，我们测到一个灯泡两端的电压是 2V，另一个灯泡两端的电压是 3V，那么串联后的总电压就是 5V。
这是为什么呢？其实可以这样理解，串联电路中电流处处相等，而电压就像是推动电流前进的“力量”。
每个元件都会消耗一部分电压，所以总电压就是各个部分电压的总和。
三、并联电路中电压的规律接下来，我们再看看并联电路。
并联电路中，电流有多条路径，各个元件的两端分别连接在一起。
同样通过实验来探究。
实验器材：电源、开关、两个相同规格的小灯泡、电压表、导线若干。
实验步骤：1、按电路图连接好电路，开关断开。
2、闭合开关，分别测量两个小灯泡两端的电压以及电源两端的电压。
3、记录数据，进行分析。
多次实验后我们会得出：在并联电路中，各支路两端的电压都相等，且等于电源电压。
例如，电源电压是 6V，那么并联的两个小灯泡两端的电压也都是6V。
这是因为在并联电路中，各个支路的两端是直接连接到电源的两端，所以它们的电压是相同的。
6.2探究串并联电路电压的规律

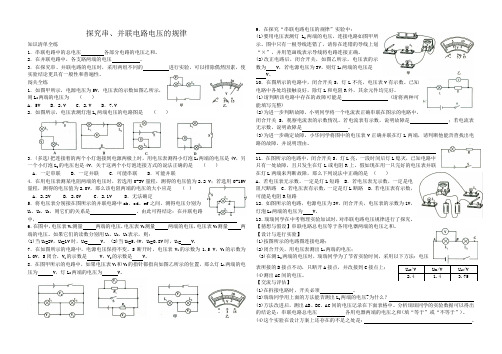

探究串、并联电路电压的规律知识清单全练1．串联电路中的总电压各部分电路的电压之和。
2．在并联电路中，各支路两端的电压。
3．在探究串、并联电路的电压时，采用两组不同的进行实验，可以排除偶然因素，使实验结论更具有一般性和普遍性。
闯关全练1．如图甲所示，电源电压为5V，电压表的示数如图乙所示，则L2两端的电压为 ( )A．5V B．2.V C．2.V D．7.V2．如图所示，电压表测灯泡L1两端电压的电路图是 ( )3．(多选)把连接着的两个小灯泡接到电源两极上时，用电压表测得小灯泡L1两端的电压是4V，另一个小灯泡L2的电压也是4V，关于这两个小灯泡连接方式的说法正确的是 ( )A．一定串联 B．一定并联 C．可能串联 D．可能并联4．在用电压表测某电阻两端的电压时，若选用0-3V量程，测得的电压值为2.2 V；若选用0-15V 量程，测得的电压值为2.0V，那么该电阻两端的电压的大小应是 ( )A．2.2V B．2.0V C．2.1V D．无法确定5．将电压表分别接在图所示的并联电路中ab、cd、ef之间，测得电压分别为U1、U2、U3，则它们的关系是。
由此可得结论：在并联电路中，6．在图中，电压表V1测量两端的电压，电压表V2测量两端的电压，电压表V3测量两端的电压。
如果它们的读数分别用U1、U2、U3表示，则：(1)当U l=2V，U2=1V时，U3= V。
(2)当U3=5.4V，U2=0.8V时，U1= V.7．在如图所示的电路中，电源电压保持不变，S断开时，电压表V1的示数为1.5 V，V2的示数为1.0V，S闭合，V1的示数是 V，V2的示数是 V。
8．在图甲所示的电路中，如果电压表V1和V2的指针都指向如图乙所示的位置，那么灯L1两端的电压为 V，灯L2两端的电压为 V。
9．在探究“串联电路电压的规律”实验中：(1)要用电压表测灯L2两端的电压，连接电路如图甲所示。
图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确。
《探究串、并联电路中电压的规律》 讲义
《探究串、并联电路中电压的规律》讲义一、电路的基本组成在探究串、并联电路中电压的规律之前，我们先来了解一下电路的基本组成。
电路是由电源、用电器、导线和开关等元件组成的闭合回路。
其中，电源提供电能，用电器消耗电能，导线用于连接各个元件，开关则控制电路的通断。
二、串联电路中电压的规律1、实验目的探究串联电路中各部分电路两端电压之和与电源电压的关系。
2、实验器材电池组、小灯泡（两个规格不同）、电压表、开关、导线若干。
3、实验步骤（1）按照电路图连接电路，注意连接时开关要断开，电压表要选择合适的量程。
（2）闭合开关，测量两个小灯泡两端的电压 U1 和 U2 ，以及电源两端的电压 U 。
（3）改变两个小灯泡的规格，重复上述实验步骤。
4、实验数据记录｜实验次数|灯泡 L1 两端电压 U1（V）｜灯泡 L2 两端电压 U2（V）｜电源电压 U（V）｜｜｜｜｜｜｜1|＿____|＿____|＿____|｜2|＿____|＿____|＿____|｜3|＿____|＿____|＿____|5、实验数据分析通过对实验数据的分析，我们可以发现：在串联电路中，电源电压等于各部分电路两端电压之和，即 U ＝ U1 ＋ U2 。
6、误差分析在实验过程中，可能会存在一些误差。
例如，电压表的读数误差、导线电阻的影响等。
但只要我们严格按照实验步骤进行操作，并选择合适的实验器材，误差就可以控制在较小的范围内。
三、并联电路中电压的规律1、实验目的探究并联电路中各支路两端电压与电源电压的关系。
2、实验器材电池组、小灯泡（两个规格相同）、电压表、开关、导线若干。
3、实验步骤（1）按照电路图连接电路，注意连接时开关要断开，电压表要选择合适的量程。
（2）闭合开关，测量两个小灯泡两端的电压 U1 和 U2 ，以及电源两端的电压 U 。
（3）改变电源电压，重复上述实验步骤。
4、实验数据记录｜实验次数|灯泡 L1 两端电压 U1（V）｜灯泡 L2 两端电压 U2（V）｜电源电压 U（V）｜｜｜｜｜｜｜1|＿____|＿____|＿____|｜2|＿____|＿____|＿____|｜3|＿____|＿____|＿____|5、实验数据分析通过对实验数据的分析，我们可以发现：在并联电路中，各支路两端的电压都等于电源电压，即 U1 ＝ U2 ＝ U 。
实验21—探究串并联电路电压的规律实验(解析版)
实验二十一、探究串并联电路电压规律 实验剖析（一）串联电路电压规律【提出问题】串联电路中各部分电路两端电压与总电压有什么关系呢?-------- 1| -------- _【实验猜想】①串联电路中各部分电路两端的电压相等；②串联电路中各部分电路两端的电压之和等于总电压。
【实验器材】两节干电池，六只小灯泡（其中第二次实验用的两只相同），1只电压表，一只开关，导线若 干。
【实验电路】L-（v>-J 部M ；两点间 电）长的电路脂 【实验步骤】①分别把电压表并联在如图所示的电路中A 、B 两点，B 、C 两点，A 、C 两点间测量电压，看看它们之间有 什么关系。
②换上另外四只灯泡，再测两次，看看是否还有同样的关系。
【实验记录】：实验序号A λB 间电压U 1∕V B 、C 间电压U√V A 、C 间电压U/V 11.4 1.6 3 21.5 1.5 3 31.81.2 3 【数据分析】-√V>测AT 两点间电压的电路图 测两点间 电压的电器困从实验过程和实验记录中可以看出，两灯泡的规格相同时∙，Ui=U2;当两灯泡的规格不相同时.，U∣≠U2,但都满足U∣+U2=Uo【实验结论】串联电路两端的总电压等于各部分电路两端的电压之和，即U=U+U2.（二）探究并联电路电压规律【提出问题】并联电路两端的总电压跟各个支路两端电压有什么关系？——1∣~~——【实验猜想】①并联电路各条支路两端的电压都相等；②并联电路的总电压等于各条电路两端的电压之和。
【实验器材】两节干电池，六只小灯泡（其中第二次实验用的两只相同），1只电压表，一只开关，导线若干。
【实验电路】测量A、B两点间的电压测量C、D两点间的电压【实验步骤】①别把电压表并联在如图所示的电路中A、B两点，C、D两点，E、F两点间测量电压，看看它们之间有什么关系。
②换上另外四只灯泡，再测两次，看看是否还有同样的关系。
【实验记录】实险序号A 、B间电压U /V C、D间电压U√V E、F间电压U/V1 2.6 2.6 2.62 2.5 2.5缗3 2.7 2.7 2.7【数据分析】并联电路中各支路两端电压相等，等于总电压(电源电压)与灯泡的规格没有关系。
二探究串并联电路的电压规律优秀PPT
（3〕设计实验——电路图
测量L1 两端的电 压
测量L2两 端的电压
总电压
（4〕进行实验 两个灯泡并联的实验记录
L1两端的 L2两端的 电压U1 / V 电压U2 / V
第一次测量 第二次测量
总电压 U/ V
（5〕分析和论证
U1=U2=U
并联电路两端的总电压等于各支路 两端的电压。
（6〕交流评估
动手动脑学物理
1．相同之处是：都要选择合适的量程；都要 弄清分度值后再读数；都要使电流从正接线柱流 进，从副接线柱流出。
不同之处是：连接方法不同，电流表是串联 在被测电路中，电压表要与被测电路并联；电流 表的两个接线柱不允许直接连到电源两极上，而 电压表就没有这样的规定，有时可以这样连接， 以便测出电源两端的电压。

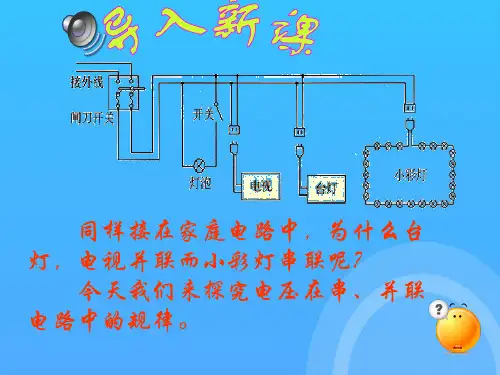

同样接在家庭电路中，为什么台 灯，电视并联而小彩灯串联呢？
今天我们来探究电压在串、并联 电路中的规律。
1.知识与技能
学会正确将电压表接入串、并联电路， 并能画出相应的电路图。
学会正确使用电压表测量串联电路和并 联电路的电压。
会分析实验数据，归纳总结出串联电路 和并联电路各自电压的规律。
2.过程与方法
D. 这四节干电池可组成6V的电源
2. 如下图，电源电压为3v，电压表的示数 为1V，则灯泡L1和L2两端的电压分别为 （C ）
A. 1V、2V
B. 1V、1V
C. 2V、1V
D. 无法确定
3.已知两个定值电阻R1、R2的阻值分别为5Ω、15Ω， 现将它们串联接入电路，用10V的电源供电，求：电路中的 电流及R1、R2两端的电压各是多少？
今天我们来探究电压在串、并联电路中的规律。 这四节干电池可组成6V的电源 C. BC间的电压U2 / v （2〕猜想或假设〔仿照水压） BC间的电压U2 / v

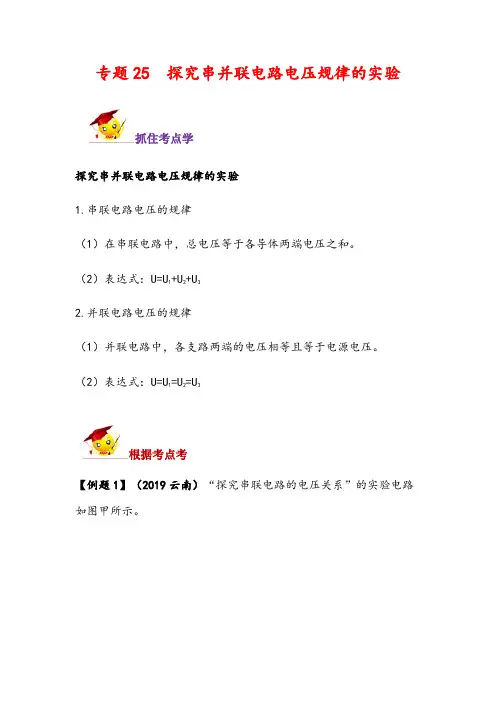

2022年中考物理实验题必考突破考点例题——专题25 探究串并联电路电压规律的实验(解析版)
专题25 探究串并联电路电压规律的实验抓住考点学探究串并联电路电压规律的实验1.串联电路电压的规律（1）在串联电路中，总电压等于各导体两端电压之和。
（2）表达式：U=U1+U2+U32.并联电路电压的规律（1）并联电路中，各支路两端的电压相等且等于电源电压。
（2）表达式：U=U1=U2=U3根据考点考【例题1】（2019云南）“探究串联电路的电压关系”的实验电路如图甲所示。
甲乙（1）为了使探究得出的结论具有普遍意义， L1、 L2应该选择（选填“相同”或“不同”）的小灯泡。
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该。
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。
小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。
小聪的方法是否正确？答：。
（4）测量完成后，进行小组交流讨论。
下表选录了四个小组的数据，你认为这些数据是否合理，请说明理由。
答：。
实L1两L2两串联1 1.4 3.1 4.52 3.0 1.3 4.43 1.1 1.7 2.94 1.8 1.2 3.0【答案】（1）不相同（2）换用小量程，重做实验（3）错误（或不正确）（4）因为实验存在误差，所以四组数据都合理【解析】（1）两灯泡串联，要实相同的灯泡，两端电压相同，串联总电压等于一个灯泡两端电压的2倍。
选择不同的灯泡，得出的结论是总电压等于两个灯泡两端电压之和，这样的结论有普遍意义。
（2）电压表有两个量程，在灯泡两端电压不超过量程时，可以换用另一个小量程做实验，这样指针偏转明显，便于读数，结果更准确。
（3）电压表接入电路中，必须让它的正接线柱与电源正极方向相接，负接线柱与电源负极方向相接。
（4）实验中测量的数据都是有误差的，只要电路正确、操作正确，按照要求真确读数，测量结果都是合理的。
【点拨】在解决“探究串联电路的电压关系”的实验时，主要把握电压表使用与读数；会根据实验表格归纳总结结论。
串并联电路电压规律 (6)
第二节 串、并联电路电压的规律学习目标：1、探究串联、并联电路中电压的规律。
2、练习连接电路和使用电压表的技能3、会利用串联、并联电路电压规律解题。
一、自主学习1、串联电路中电流的规律是 串联电路中电压的规律是2、并联电路中电流的规律是 并联电路中电压的规律是二、合作探究【探究一】串联电路电压的规律(1) 实验设计：小组讨论把两个灯泡L 1 和L 2串联起来接到电源上，AB 之间、BC 之间、AC之间的电压可能有什么样的关系？小组活动：分三次接入电压表，测出这三个电压：(3)、分析实验数据得出串联电路电压的规律是：【探究二】并联电路电压的规律(1)实验设计：小组讨论把两个灯泡L 1 和L 2并联起来接到电源上，L 1 两端的电压、L 2 两端的电压、总电压可能有什么样的关系？小组活动：分三次接入电压表，测出这三个电压：(3)、分析实验数据得出并联电路电压的规律是：总结串联电路电压的规律是：并联电路电压的规律是：【探究三】电池串联的电压规律把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。
它们之间有什么关系？电池串联的电压规律是：：三、课堂检测：1．串联电池组的电压是各节电池的电压的，小明的一玩具电动火车要9V的电压才能起动，他要买节干电池并将它们联使用才行。
2．把两只灯泡串联后接在电压为6v的某一电源上，用电压表测出一只灯两端电压为3.8V，则另一只灯两端电压为 V，3．在图1所示的电路中，电源是由3节干电池串联组成的。
S闭合后则电压表V的示数为V，电压表V1的示数为V，电压表V2的示数为 ,V，图1 图24．如图2所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（）A.3V和7.5VB.1.5V和4.5VC.3V和1.5VD.1.5V和3V四、课后反思。
