【2019-2020】八年级科学下册1-3电磁铁的应用同步练习新版浙教版
2020-2021【名校提分专用】八年级科学下册1.3电磁铁的应用练习新版浙教版

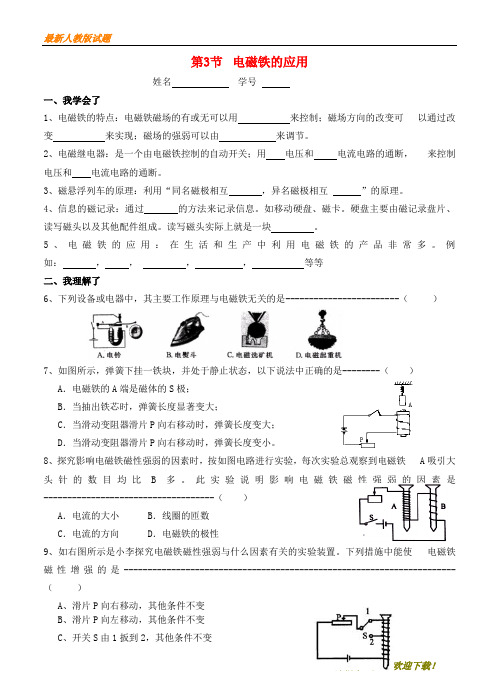

第3节电磁铁的应用姓名学号一、我学会了1、电磁铁的特点：电磁铁磁场的有或无可以用来控制；磁场方向的改变可以通过改变来实现；磁场的强弱可以由来调节。
2、电磁继电器：是一个由电磁铁控制的自动开关；用电压和电流电路的通断，来控制电压和电流电路的通断。
3、磁悬浮列车的原理：利用“同名磁极相互，异名磁极相互”的原理。
4、信息的磁记录：通过的方法来记录信息。
如移动硬盘、磁卡。
硬盘主要由磁记录盘片、读写磁头以及其他配件组成。
读写磁头实际上就是一块。
5、电磁铁的应用：在生活和生产中利用电磁铁的产品非常多。
例如：，，，，等等二、我理解了6、下列设备或电器中，其主要工作原理与电磁铁无关的是------------------------（）7、如图所示，弹簧下挂一铁块，并处于静止状态，以下说法中正确的是--------（）A．电磁铁的A端是磁体的S极；B．当抽出铁芯时，弹簧长度显著变大；C．当滑动变阻器滑片P向右移动时，弹簧长度变大；D．当滑动变阻器滑片P向右移动时，弹簧长度变小。
8、探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁 A吸引大头针的数目均比B多。
此实验说明影响电磁铁磁性强弱的因素是------------------------------------（）A．电流的大小 B．线圈的匝数C．电流的方向 D．电磁铁的极性9、如右图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置。
下列措施中能使电磁铁磁性增强的是----------------------------------------------------------------------（）A、滑片P向右移动，其他条件不变B、滑片P向左移动，其他条件不变C、开关S由1扳到2，其他条件不变D 、电源的正负极对调，其他条件不变9、如图是温度自动报警器的原理图，它运用了许多物理知识。
以下说法中不正确的是A 、温度计中的水银是导体 （ ）B 、温度计是根据液体热胀冷缩的性质工作的C 、报警器中的电磁铁运用了电流的热效应D 、电磁继电器是一种电路开关11、如图甲，是小敏设计的一个红、绿两灯能交替发光的未完成电路。
精选2019-2020年初中八年级下册科学第1章 电与磁第3节 电磁铁的应用浙教版复习巩固十二

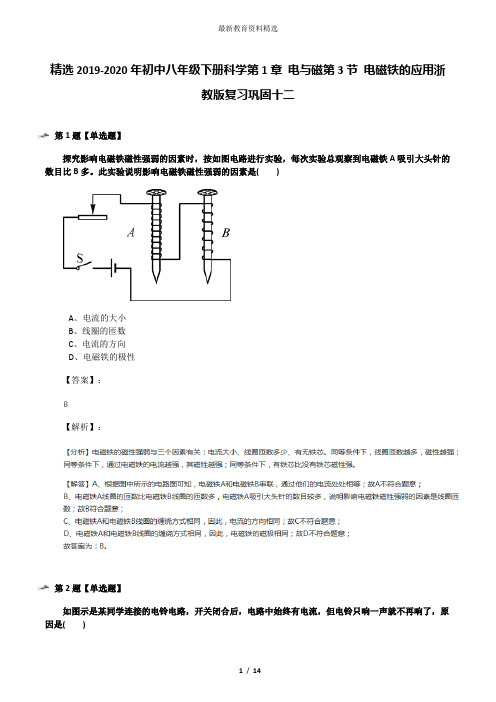

精选2019-2020年初中八年级下册科学第1章电与磁第3节电磁铁的应用浙教版复习巩固十二第1题【单选题】探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目比B多。
此实验说明影响电磁铁磁性强弱的因素是( )A、电流的大小B、线圈的匝数C、电流的方向D、电磁铁的极性【答案】：【解析】：第2题【单选题】如图示是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是( )A、电磁铁始终没有磁性B、衔铁一直被电磁铁吸着不能回弹C、衔铁没有向下运动D、电池正、负极接反了【答案】：【解析】：第3题【单选题】下面四幅教材插图中，用于描述电磁铁应用的是( )A、指南针B、电铃C、发电机D、电吉他的拾音器【答案】：【解析】：第4题【单选题】如图所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S拨在触点②位置．要使弹簧测力计的示数变大，下列操作方法能够实现的是( )A、滑片P向b端滑动B、将S拨到①位置C、将铁芯从螺线管中取出D、将螺线管往上移动【答案】：【解析】：第5题【单选题】出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，当超载时，电铃会报警．下列说法正确的是( )A、电磁铁是根据电磁感应原理制成的B、工作时，电磁铁的上端为N极C、超载时，电磁铁的磁性减弱D、压敏电阻的阻值随压力增大而减小【答案】：【解析】：第6题【单选题】关于磁体、磁场和磁感线，以下说法中正确的是( )A、铜、铁和铝都能够被磁体所磁化B、小磁针静止时指南北方向是因为其受到地磁场的作用C、电磁继电器是利用电流的热效应工作的D、磁感线是磁场中真实存在的曲线【答案】：【解析】：第7题【单选题】如图所示的四种电器中，利用电动机原理工作的是( )A、电炉B、电风扇C、电饭煲D、电铃【答案】：【解析】：第8题【单选题】近期，我国南方各地普降暴雨，城市内涝给人们生活带来很大影响。
2019年精选浙教版科学八年级下册第1章 电与磁第3节 电磁铁的应用练习题八

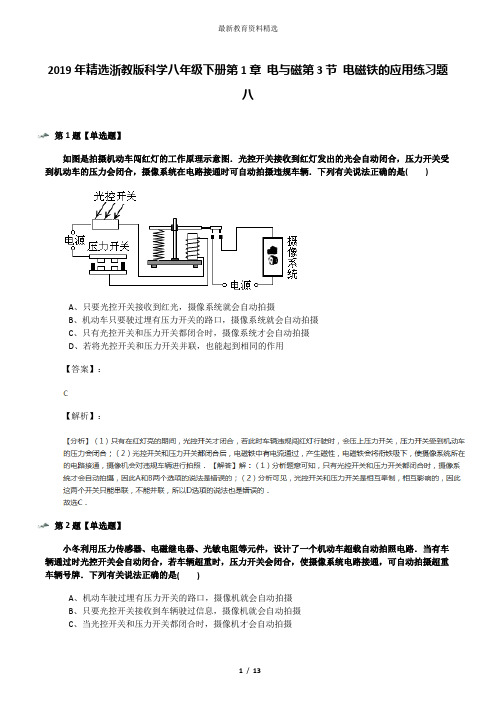

2019年精选浙教版科学八年级下册第1章电与磁第3节电磁铁的应用练习题八第1题【单选题】如图是拍摄机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法正确的是( )A、只要光控开关接收到红光，摄像系统就会自动拍摄B、机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C、只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D、若将光控开关和压力开关并联，也能起到相同的作用【答案】：【解析】：第2题【单选题】小冬利用压力传感器、电磁继电器、光敏电阻等元件，设计了一个机动车超载自动拍照电路．当有车辆通过时光控开关会自动闭合，若车辆超重时，压力开关会闭合，使摄像系统电路接通，可自动拍摄超重车辆号牌．下列有关说法正确的是( )A、机动车驶过埋有压力开关的路口，摄像机就会自动拍摄B、只要光控开关接收到车辆驶过信息，摄像机就会自动拍摄C、当光控开关和压力开关都闭合时，摄像机才会自动拍摄D、若将光控开关和压力开关并联，也能起到相同的作用【答案】：【解析】：第3题【单选题】如图所示的电路，已知R1=R2=R3 ，若使通电螺线管的磁性最强的情况是( )A、合上S1 ，断开S2B、合上S2 ，断开S1C、S1和S2都断开D、S1和S2都合上【答案】：【解析】：第4题【单选题】如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后( )A、盆栽受到的磁力大小不变B、底座对桌面的压强大小不变C、要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向D、要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流【答案】：【解析】：第5题【单选题】如图所示是一个水位自动报警器的原理图．水位没有到达金属块A时，绿灯亮；水位到达金属块A时，红灯亮．下列关于它的工作原理的讨论中，正确的是( )?A、红灯亮时电磁铁无磁性B、水位高低决定电磁铁有无磁性C、绿灯亮时电磁铁有磁性D、电磁铁的铁芯是永磁体【答案】：【解析】：第6题【单选题】如下图是机场的安检人员用手持金属探测器检查乘客的情景，当探测线圈靠近金属物体时，在金属物体中就会产生电流，如果能检测出这种变化，就可以判定探测线圈下面有金属物体了。
2019-2020年浙教版初中科学八年级下册第3节 电磁铁的应用习题精选第十篇

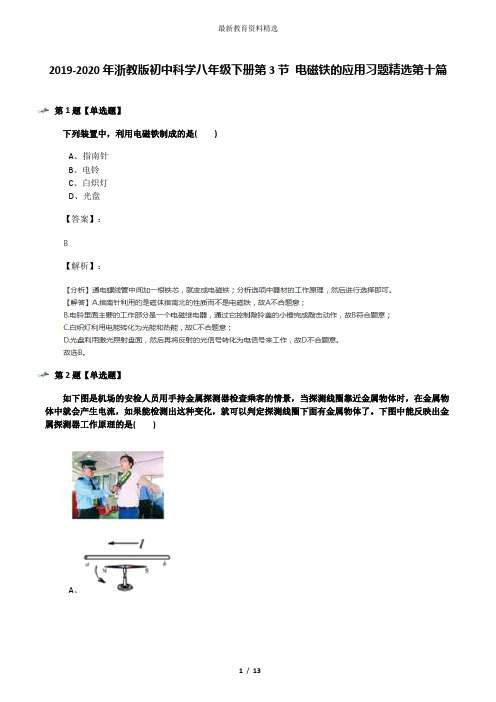

2019-2020年浙教版初中科学八年级下册第3节电磁铁的应用习题精选第十篇第1题【单选题】下列装置中，利用电磁铁制成的是( )A、指南针B、电铃C、白炽灯D、光盘【答案】：【解析】：第2题【单选题】如下图是机场的安检人员用手持金属探测器检查乘客的情景，当探测线圈靠近金属物体时，在金属物体中就会产生电流，如果能检测出这种变化，就可以判定探测线圈下面有金属物体了。
下图中能反映出金属探测器工作原理的是( )A、B、C、D、【答案】：【解析】：第3题【单选题】如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是( )A、将滑片P向a端移动B、将滑片P向b端移动C、用铜芯替代铁芯D、减少线圈匝数【答案】：【解析】：第4题【单选题】如图是水位自动报警器的原理示意图，当水位到达金属块B时，出现的情况是( )A、红灯亮B、红、绿灯同时亮C、红、绿灯都不亮D、绿灯亮【答案】：【解析】：第5题【单选题】下列功能中，电磁继电器不能完成的是( )A、控制电路中电流的连续变化B、控制电路中电流的有无C、利用低电压、弱电流控制高电压、强电流D、远距离自动控制与操作【答案】：【解析】：第6题【单选题】关于磁体、磁场和磁感线，以下说法中正确的是( )A、铜、铁和铝都能够被磁体所磁化B、小磁针静止时指南北方向是因为其受到地磁场的作用C、电磁继电器是利用电流的热效应工作的D、磁感线是磁场中真实存在的曲线【答案】：【解析】：第7题【填空题】如图所示，电路中Rc为压敏电阻，阻值随所受压力增大而减小，开关S闭合后，螺线管的上端相当于电磁铁的______极，当压力增大时，电磁线的磁性会______．【答案】：【解析】：第8题【填空题】小明设计了一个道路限载报警器（图甲），R0是变阻器，R是压敏电阻。
R的电阻大小随压力大小变化关系如图乙。
当超载车辆通过压敏电阻时，限载报警器就会报警。
调试好电路，闭合开关S1和S2 ，当超载车辆通过时，限载报警器会______（填“灯亮”、“铃响”）一般交通主干道的抗压能力比村道路要强得多。
初中科学浙教版八年级下册第1章第3节电磁铁的应用练习题(含答案)-普通用卷
初中科学浙教版八年级下册第1章第3节电磁铁的应用练习题（含答案）一、选择题1.下列装置中没有应用电磁铁的是（）A. 电铃B. 电磁继电器C. 电热器D. 扬声器2.全球首段光伏高速公路在中国山东济南通车,设计寿命高于传统沥青混凝土路面,不仅可转化太阳能,路面下还预留了电磁感应线圈,未来随着电动汽车无线技术的配套,可实现电动汽车在此路段行驶过程中边跑边充电.下列与汽车移动无线充电原理相同的是（）A. 电磁起重机B. 动圈式话筒C. 电动机D. 电磁继电器3.电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。
下列说法正确的是（）A. 工作时，电磁铁的上端为S极B. 电磁铁是根据电磁感应原理制成的C. 超载时，电磁铁的磁性减弱D. 正常情况下（未超载），K与B接触4.下列关于电磁知识的说法正确的是（）A. 奥斯特发明了电动机B. 电磁铁磁性强弱只与线圈匝数有关C. 电动机是利用电磁感应现象制成的D. 电磁继电器是利用电磁铁控制工作电路通断的开关5.如图所示的四个装置中不属于电磁铁应用的是( )A. B.C. D.6.如图所示是智能扶手电梯工作原理图，其中R是压敏电阻，当有人乘梯时，压敏电阻受压阻值变化改变线圈中电流，引起电磁铁磁性强弱变化，使得电磁继电器动触点的位置变动电动机转速加快：当没有人乘梯时，电动机转速减慢减少耗电。
下列选项正确的是（）A. 电磁铁上端是N 极B. 电磁铁的工作原理与发电机的工作原理相同C. R的阻值随压力的增大而减小D. 电动机的工作原理是电磁感应7.下列物体一定没有用到电磁铁的是（）A. 电磁起重机B. 电铃C. 电烙铁D. 电磁继电器8.在如图所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是( )A. 灯不亮，电铃响B. 灯不亮，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响9.下列用电器或设备中，没有使用电磁铁的是（）A. 电烙铁B. 电磁继电器C. 电磁起重机D. 电铃10.如图所示是一种水位自动报警器工作原理图。
2019-2020学年度浙教版科学八年级下册第3节 电磁铁的应用复习特训三

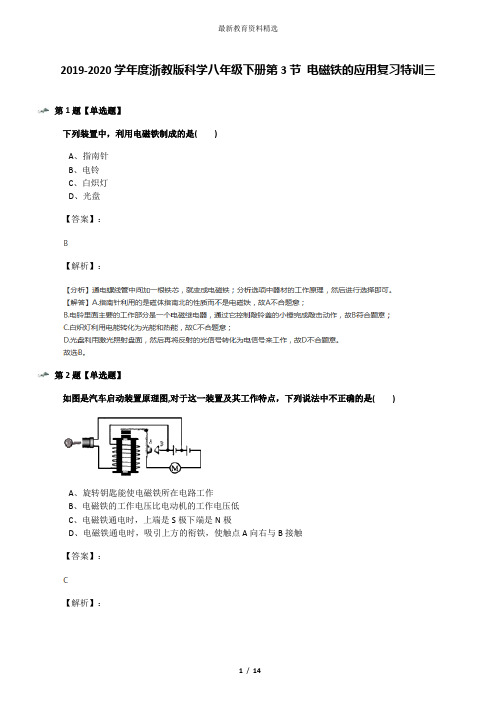

2019-2020学年度浙教版科学八年级下册第3节电磁铁的应用复习特训三第1题【单选题】下列装置中，利用电磁铁制成的是( )A、指南针B、电铃C、白炽灯D、光盘【答案】：【解析】：第2题【单选题】如图是汽车启动装置原理图,对于这一装置及其工作特点，下列说法中不正确的是( )A、旋转钥匙能使电磁铁所在电路工作B、电磁铁的工作电压比电动机的工作电压低C、电磁铁通电时，上端是S极下端是N极D、电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触【答案】：【解析】：第3题【单选题】探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目比B多。
此实验说明影响电磁铁磁性强弱的因素是( )A、电流的大小B、线圈的匝数C、电流的方向D、电磁铁的极性【答案】：【解析】：第4题【单选题】如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后( )A、盆栽受到的磁力大小不变B、底座对桌面的压强大小不变C、要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向D、要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流【答案】：【解析】：第5题【填空题】小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。
小明根据网络搜索的如图所示电路（R 是一个压敏电阻）分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变______，衔铁与触点______（选填“1”或“2”）接触，电动机的转速变______。
【解析】：第6题【填空题】小明设计了一个道路限载报警器（图甲），R0是变阻器，R是压敏电阻。
R的电阻大小随压力大小变化关系如图乙。
当超载车辆通过压敏电阻时，限载报警器就会报警。
调试好电路，闭合开关S1和S2 ，当超载车辆通过时，限载报警器会______（填“灯亮”、“铃响”）一般交通主干道的抗压能力比村道路要强得多。
若把村道路限载报警器应用到主干道，就要适当调高报警的限载重量，下列操作可行的是______（填编号）。
2020春浙教版八年级科学下册同步测试：电磁铁的应用(试卷和答案)解析版
2020春浙教版八年级科学下册同步测试：电磁铁的应用（试卷和答案）解析版一、选择题
1．如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路。
下列说法正确的是（）
A．连有电动机的电路是低压控制电路
B．电磁继电器实际上是一个由电磁铁控制电路通断的开关
C．利用电磁继电器主要是为了节约用电
D．利用电磁继电器主要是为了操作方便
【答案】B
2．如图是火警自动报警原理图。
发生火警时，将会发生下列变化，其变化顺序是（）
①温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路。
②接通触点使报警电路中有电流通过。
③电磁铁具有磁性。
④衔铁被吸下。
⑤红灯亮、电铃响，发出警报。
A．①②③④⑤B．①③④②⑤C．①②④③⑤D．①④③②⑤
【答案】B
3．如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至（）
A．74℃时，电灯亮报警
B．72℃时，电铃报警
C．66℃时，电铃报警
【答案】D
【解析】当温度升高至74℃时温度计内通路，电磁铁有磁性。
4．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（）
第1 页，共9 页。
2019年精选浙教版初中八年级下册科学第1章 电与磁第3节 电磁铁的应用课后练习九十二.docx
2019年精选浙教版初中八年级下册科学第1章电与磁第3节电磁铁的应用课后练习九十二【单选题】下列关于磁现象说法中正确的是()A、磁感线越密集的地方磁场越弱B、发电机是利用电磁感应原理工作的C、地磁场的N极在地球的北极附近D、电磁铁磁性的强弱不能通过调节电流的大小來控制【答案】：B【解析】:【解答】解：A、磁场中的磁感线密秦的地方说明该处磁场翌,磁感线稀疏的地方磁场弱r故A错误；B、发电机即通过线圈在磁场中做切割磁感线的运动，此时电路中会产生电流，是电磁感应现象,故B正确；C、地磁N极在地理南极附近,地磁S极在地理d淞附近.故C错误；D、电磁铁的磁性与线圈匝数和电流大"眉关，所以电磁铁的磁性强弱可以通过改变电流大小来控制,故D错误. 妙B.【分析】(1)在磁场中磁感线的疏密来表示磁场的强弱•(2)闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应顼喙，基前提条件是施加运动,结果附生电流.(3 )地球本身是一个巨大的磁体,地磁两极和地理两极不重合.(4 )电磁铁的磁性程弱与电流大小、线圈匝数多少、有无铁芯有关・4第2题【单选题】如图是一些研究电现象和磁现象的实验，下列关于这些实验叙述正确的是()A、图1中小磁针被铁棒吸引，说明铁棒本身具有磁性B、图2中小磁针发生偏转，说明电流周围存在磁场。
C、图3中条形磁铁静止时A端总是指向北，说明A端是条形磁铁的南极。
D、图4中铁钉B吸引大头针比A多，说电磁铁的磁性强弱与电流大小有关【答案】：B【解析】：【分析】磁性原理是能吸引铁、钻、煤等物质的性质.磁铁两端磁⑧的区域称为磁极，为d厢（N极），一端称为南极（S极）.实验证明f同名磁极相互排斥,异名磁极招互吸引.电生磁就是用F直的金属导线通过电流,那么在导线周围的空间将产生园形磁场.地磁场是指地球内部存在的天然磁性现象.地球可视为一个磁偶极r其中_极位在地理才淞附近f另_ 极位在画南极附近。
2019年精选初中八年级下册科学第1章 电与磁第3节 电磁铁的应用浙教版知识点练习【含答案解析】第七十三篇
2019年精选初中八年级下册科学第1章电与磁第3节电磁铁的应用浙教版知识点练习【含答案解析】第七十三篇第1题【单选题】某同学连接如图所示电路研究电磁铁的磁性，为了让铁钉吸引大头针的数目增多，以下措施中可行的是( )?A、对调电源的正负极B、将滑片向右端滑动C、减少铁钉上所绕线圈的匝数D、去掉一节干电池【答案】：【解析】：第2题【单选题】小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲。
将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过某一值时，警铃响。
图甲中继电器的供电电压U1=3V，继电器线圈的电阻R0为30Ω，当线圈中的电流大于等于50mA时，警铃响。
图乙是热敏电阻的阻值随温度变化的图象。
以下说法正确的是( )A、图中接线柱A应与C连接，B与D连接B、当环境温度升高时，电磁铁的磁性减弱C、图甲中电磁铁的下端P的磁极应为N极D、环境温度达到80℃时，警铃响【答案】：【解析】：第3题【单选题】如图所示是研究电磁铁磁性的实验。
闭合开关后，下列说法正确的是( )A、电磁铁的下端是N极B、电磁铁吸引大头针的多少与电流方向有关C、将铁钉换成铜棒会使磁性增强D、滑片P向左移动，电磁铁吸引大头针的数目会增多【答案】：【解析】：第4题【单选题】某同学连接如图所示电路研究电磁铁的磁性。
为了让铁钉吸引大头针的数目增多，以下措施中可行的是( )A、将滑片向左端滑动B、将滑片向右端滑动C、减少铁钉上所绕线圈的匝数D、去掉一节干电池【答案】：【解析】：第5题【单选题】小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光．图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是( )A、B、C、D、【答案】：【解析】：第6题【单选题】下列说法中正确的是( )A、电灯和电铃都应用了电磁铁B、发电机工作时将机械能转化为电能C、磁场和磁感线是客观存在的D、电动机是利用电磁感应现象制成的【答案】：【解析】：第7题【单选题】如图所示，对甲、乙、丙、丁四幅实验装置图解释正确的是( )A、甲是磁场能产生电流B、乙是电磁继电器，它是利用电磁铁来控制工作电路的一种开关C、丙是通电导体在磁场中受到力的作用D、丁是闭合电路的一部分导体放入磁场中，导体中就产生电流【答案】：【解析】：第8题【单选题】下列有关电和磁的描述中，不正确的是( )A、电风扇的工作原理是利用电流的磁效应B、条形磁铁两端的磁感线的分布较密，该处的磁场较强C、电磁铁的磁性强弱与电流的大小和线圈匝数有关D、电视机的屏幕上由于有静电产生，所以容易吸引空气中的灰尘【答案】：【解析】：第9题【单选题】在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路，下列相关说法不正确的是( )A、电磁铁A，B上方都是S极B、通过电磁铁A和B的电流相等C、电磁铁A的磁性强于电磁铁B的磁性D、向右移动滑片P，电磁铁A，B磁性都减弱【答案】：【解析】：第10题【填空题】如图为水位报警装置原理图，其中A、B为两个金属杆．当水位达到或超过警戒线时，绿灯、红灯和电铃的工作状态分别是______，______，______．【答案】：【解析】：第11题【解答题】在道路上，闯红灯拍照设备随处可见，这种设备工作室会拍摄在路口指示灯为红灯时，开过道路的车的照片。
2019-2020学年八年级科学下册1.3电磁铁的应用教案新版浙教版 .doc
2019-2020学年八年级科学下册1.3电磁铁的应用教案新版浙教版
一、教学目标
（一）知识与技能
1．能描述电磁铁，说明电磁铁的工作原理。
2．能说明电磁继电器的结构及工作原理，了解电磁继电器在生产、生活中的应用。
（二）过程与方法
通过观察电磁继电器，知道如何使用电磁继电器，会说明电磁继电器在实际电路中的工作过程。
（三）情感态度和价值观
通过认识电磁铁的实际应用，加强科学与生活的联系，提高学习科学的兴趣。
二、教学重难点
本节内容是“电生磁”知识的延续与应用，电磁铁在实际中应用广泛，如本节中的涉及的电磁继电器、电铃和自动控制电路等，所以本节重点是学会分析生活中各种电磁继电器的工作原理。
虽然电磁继电器在很多用电器中有广泛应用，但学生独立接触电磁继电器的机会较小，很难单独来研究它的工作过程，利用动画、模型等了解电磁继电器的工作原理提高应用能力是本节教学的难点。
重点：分析生活中各种电磁继电器的工作原理
难点：利用电磁继电器制作报警器。
三、教学策略
电磁继电器在实际应用中虽非常广泛，但学生直接接触的比较少，比较陌生，可以从图片、视频等入手，使学生对电磁继电器有初步印象，它可以用于控制电路中，相当于一个开关，只是利用低压控制高压、弱电流控制强电流，所以电磁继电器使用中大多要用到两种电源：低压控制电源和高压工作电源。
再展示挂图或实物来分析电磁继电器的工作原理，结合实例提出一些实际应用，了解它是如何控制电路的。
四、教学资源准备
三、教学过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 7
【2019-2020】八年级科学下册1-
3电磁铁的应用同步练习新版浙教版
编 辑：__________________
时 间：__________________
教学资料范本
2 / 7
1.3 电磁铁的应用
1．电磁铁被广泛应用于生产、生活中。如图所示的物品中没有用到电磁铁的是(B)
2．如图是某工厂车间的温度自动报警器的原理图，它运用了许多科学知识。下列说法
中不正确的是(C)
(第2题)
A．温度计中的水银是导体
B．温度计是根据液体热胀冷缩的性质工作的
C．报警器中的电磁铁运用了电流的热效应
D．电磁继电器是一种电路开关
3．小王利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电
路，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终亮着，而光敏电阻和
其他电路元件都正常。下列调节措施能使控制电路达到要求的是(C)
(第3题))
A. 减少螺线管线圈的匝数
B. 抽出螺线管中的铁芯
C. 滑动变阻器滑片P向右移动
D. 减小控制电路的电源电压
3 / 7
(第4题)
4．如图是直流电铃的原理图。关于电铃工作时的说法不正确的是(D)
A．电流通过电磁铁时，电磁铁有磁性且A端为N极
B．电磁铁吸引衔铁，弹性片发生形变具有弹性势能
C．小锤击打铃碗发出声音，是由于铃碗发生了振动
D．小锤击打铃碗时，电磁铁仍具有磁性
5．如图所示是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，电磁铁产生磁性
，此时电磁铁上端为N极，触点B与C接通(填“接通”或“断开”)，汽车启动。
(第5题)
6．如图是火警自动报警器原理图，发生火警时将会发生下列变化：
(第6题)
A. 温度升高使双金属片弯曲；
B. 接通触点使工作电路有电流通过；
C. 电磁铁有了磁性；
D. 衔铁被吸下；
E. 接通触点使控制电路有电流通过；
F. 红灯亮、电铃响、发出警报。
(1)请你将这些变化的正确顺序填写在横线上：AECDBF。
(2)双金属片的作用是A(填字母)。
A. 既有感温元件的作用，又有控制电路的开关作用
4 / 7
B. 只有感温元件的作用
C. 只有控制电路的开关作用
D. 只有工作电路的开关作用
【解析】
(2)双金属片中两种金属的热胀冷缩特性不同，当温度变化时双金属片会弯向一侧，导
致控制电路中由双金属片控制的开关闭合或断开。
7．如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电
阻，光敏电阻的阻值R随光照的增强而减小。白天，通过太阳能电池板与蓄电池构成回
路将太阳能转化为化学能储存在大容量蓄电池内。傍晚，当光照小于一定值时，通过
蓄电池与LED路灯构成回路，路灯开始工作。请用笔画线将电路原理图连接完整，使工
作电路能正常工作。(与触点的接线只能接在静触点上，图中已给出静触点D、E、F、
G
的四根引线；连线不能交叉)
(第7题)
【解析】 光敏电阻的阻值R随光照度的增强而减小，所以
白天时，光敏电阻的阻值减小，电路中的电流增大，电磁铁的磁性增强，衔铁被吸下
，与静触点G、F接触，此时太阳能电池板与蓄电池组成闭合电路；夜晚光照强度减弱
，光敏电阻的
阻值增大，电路中的电流减小，电磁铁的磁性减弱，衔铁被弹簧拉起，使衔铁与静触
点E、D接触，此时蓄电池与LED路灯组成闭合电路，据此连接电路如解图所示：
5 / 7
(第7题解)
8．电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置了超载自动报警系统
，其工作原理如图
甲所示。已知控制电路的电源电压U＝6伏，保护电阻R1＝100欧，压敏电阻R2的阻值随
压力F大小变化的情况如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
(第8题))
(1)当压敏电阻R2受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电
磁铁的磁性增强。电梯超载时，衔铁被电磁铁吸住，触点K与触点B接触，电铃发出警
报声。
(2)已知电磁铁线圈中电流达到20毫安时，衔铁刚好被吸住。若该电梯厢内站立总质量
为1000千克的乘客，试通过计算说明电梯是否超载。(g取10牛/千克)
6 / 7
【解】 I＝20毫安＝0.02安
U1＝IR
1
＝0.02安×100欧＝2伏
U2＝U－U
1
＝6伏－2伏＝4伏
R
2
＝U2I＝4伏0.02安＝200欧
由图乙查得R2＝200欧对应的压力F＝9000牛
G乘客＝m乘客g
＝1000千克×10牛/千克＝10000牛
10000牛＞9000牛，因此电梯已超载。
9．如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其
阻值随温度变化关系如下表所示。已知继电器的线圈电阻R0＝10欧，左边电源电压为6
伏恒定不变。当继电器线圈中的电流大于或等于15毫安
时，继电器的衔铁被吸下，右边的空调电路正常工作。
(第9题)
温度t(℃) 0 5 10 15 20 25 30 35 40
电阻R(欧) 600 550 500 450 420 390 360 330 300
(1)请说明该自动控制装置的工作原理。
(2)计算说明该空调的启动温度是多少。
(3)改变控制电路的电阻可以给空调设定不同的启动温度，除此之外，请你再提出一种
方便可行的调节方案。
【解】
(1)随着室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到15
毫安时，衔铁被吸下来，右侧空调电路接通，空调开始工作。当温度下降时，控制电
路电阻增大，电流减小，减小到一定值，使空调电路断开，这样就实现了自动控制。
(2)由欧姆定律I＝UR得电阻R0两端的电压为U1＝IR0＝0.015安×10欧＝0.15伏，
7 / 7
电阻R两端的电压为U2＝U－U1＝6伏－0.15伏＝5.85伏，
R的阻值为R
＝U2I＝5.85伏0.015安＝390欧，查表可知，热敏电阻阻值为390欧时，温
度为25℃，所以该空调的启动温度为25℃。
(3)可以将左边电源改为可调压电源。
