压力管道的强度计算教案
-- -- 压力管道的强度计算
１. 承受内压管子的强度分析ﻫ 按照应力分类,管道承受压力载荷产生的应力,属于一次薄膜应力。该应力超过某一限度，将使管道整体变形直至破坏。 承受内压的管子，管壁上任一点的应力状态可以用3个互相垂直的主应力来表示,它们是:沿管壁圆周切线方向的环向应力σθ，平行于管道轴线方向的轴向应力σｚ,沿
管壁直径方向的径向应力σr，如图2.1，设P为管内介质压力,为管子内径，S为管子壁厚。则3个主应力的平均应力表达式为
管壁上的3个主应力服从下列关系式: σθ>σz>σr
根据最大剪应力强度理论,材料的破坏由最大剪应力引起，当量应力为最大主应力与最小主应力之差,故强度条件为
σσθ－σｒ≤[σ] 将管壁的应力表达式代入上式,可得理论壁厚公式
ﻫ ﻫ --
-- 图2.1 承受内压管壁的应力状态 工程上，管子尺寸多由外径表示，因此又得昂一个理论壁厚公式
ﻫ 2．管子壁厚计算 ﻫ承受内压管子理论壁厚公式,按管子外径确定时为
ﻫﻫ 按管子内径确定时为
ﻫﻫ ﻫ
式中： ——管子理论壁厚，； Ｐ——管子的设计压力,; ——管子外径，； ——管子内径,；ﻫ φ——焊缝系数； [σ]ｔ——管子材料在设计温度下的基本许用应力，。
管子理论壁厚,仅是按照强度条件确定的承受内压所需的最小管子壁厚。它只考虑了内压这个基本载荷，而没有考虑管子由于制造工艺等方面造成其强度削弱的因-- -- 素，因此它只反映管道正常部位强度没有削弱时的情况。作为工程上使用的管道壁厚计算公式，还需考虑强度削弱因素。因此,工程上采用的管子壁厚计算公式为 （2-3) 式中：——管子计算壁厚，； C——管子壁厚附加值，。ﻫ (1)焊缝系数（φ)ﻫ 焊缝系数φ,是考虑了确定基本许用应力安全系数时未能考虑到的因素。焊缝系数与管子的结构、焊接工艺、焊缝的检验方法等有关。ﻫ 根据我国管子制造的现实情况,焊缝系数按下列规定选取：［1]ﻫ 对无缝钢管,φ=1.0；对单面焊接的螺旋线钢管,φ=0．6；对于纵缝焊接钢管，
参照《钢制压力容器》的有关标准选取:ﻫ ①双面焊的全焊透对接焊缝: 1００％无损检测 φ＝1．０;ﻫ 局部无损检测 φ=0.S5。ﻫ ②单面焊的对接焊缝，沿焊缝根部全长具有垫板:ﻫ 100%无损检测 φ＝0．9; 局部无损检测 φ=0．8；ﻫ (2)壁厚附加量(C)ﻫ 壁厚附加量C,是补偿钢管制造：工艺负偏差、弯管减薄、腐蚀、磨损等的减薄量，以保证管子有足够的强度。它按下列方法计算：
1２
(２-４)
式中：C1——管子壁厚负偏差、弯管减薄量的附加值，; C2——管子腐蚀、磨损减薄量的附加值，。 ①管子壁厚负偏差和弯管减薄量的附加值:ﻫ 在管子制造标准中，允许有一定的壁厚负偏差,为了使管子在有壁厚负偏差时的最小壁厚不小于理论计算壁厚,管子计算壁厚中必须计人管子壁厚负偏差的附加值。ﻫ 在管子标准中,壁厚允许负偏差一般用壁厚的百分数表示，令α为管子壁厚负偏差百分数,则得
热轧无缝钢管。值的规定值见表２.1。 表2．１ 普通钢管厚度负偏差α值[2]
钢管种类 壁厚() 负偏差α%
普通 高级
碳素钢和低合金钢 ≤２0ﻫ>２0 １5 1２．5 12．5ﻫ１０
不锈钢 ≤10 ＞１0-20
１5 20 12.5
1５
如果需要同时计及弯管减薄量的补偿,则壁厚附加值可按下列方法考虑:[３] 在弯制管予时，弯管的外侧壁厚将减薄，内侧壁厚将加厚。目前一般采用的热弯-- -- 工艺,弯管减薄量约为8%~１０％,但弯管在内压作用下的应力分布与直管有区别,在弯管弯曲半径大于管子外径４倍，弯管减薄量为8％~10%时,内压引起的环向应力比直管约大５%。在此情况下,工程上一般将弯管与直管取相同的理论壁厚，而在壁厚附加值中计人一定的裕量。作为对弯管减薄量的补偿。壁厚附加值由下式计算:
ﻫﻫ 以上为无缝钢管管子壁厚附加值C1的计算方法。对于采用钢板或钢带卷制的焊接钢管,其壁厚负偏差就是钢板、钢带的允许负偏差。这时的C1值可按下列数据采用：ﻫ 壁厚为5.5及以下时，C１=0.５; 壁厚为7及以下时, C1＝０.６； 壁厚为25及以下时, C1=０．８;ﻫ ②管子腐蚀和磨损减薄量的附加值ﻫ 当介质对管子的腐蚀并不严重，即腐蚀速度小于0．０5／a(年）时,单面腐蚀取C2＝1～１.5,双面腐蚀取C２=２~2．5。ﻫ 当管子外面涂防腐油漆时,可认为是单面腐蚀,当管子内外壁均有较严重腐蚀时,则认为是双面腐蚀。 当介质对管子材料腐蚀速率大于0.0５/a时,则应根据腐蚀速度和使用年限决定Ｃ2
值。
ﻫ 3.弯管壁厚计算 弯管在承受内压时，若弯管各点壁厚相同，且无椭圆效应,则弯管内侧应力最大，外侧最小，弯管破坏应发生在内侧。但采用直管弯制成弯管后，壁厚是有变化的。如图2.２，外侧壁厚减薄，内侧壁厚5ｅ增厚；横截面产生一定的椭圆度对应力的影响，致使应力分布也发生变化，外侧由于壁厚减薄而使应力增加，内侧则由壁厚增加而使应力降低。综合起来，弯管外侧壁的实际环向应力仍比直管大,内侧壁的环向应力则比直管小。且应力值与弯管的弯曲半径及有关。而弯管的径向应力与直管相同，没有变化。因此，计算弯制弯管的管子理论壁厚公式为
ﻫﻫﻫﻫ ﻫ --
-- ﻫ ﻫﻫﻫﻫ ﻫ
ﻫ ﻫ图2.2弯管 —平均直径;—外侧壁薄;—内侧壁厚；R—弯曲半径。 式中：——弯管理论计算壁厚，； R——弯管弯曲半径,。ﻫ 将直管理论壁厚的表达式(2—１)代人式(2—７),则可得
目前,工程上一般都采用式（2—8)来计算弯制弯管的理论壁厚。ﻫ弯制弯管时，弯管处横截面变得不圆,它对应力有影响，可用最大外径与最小外径之差表示。 ﻫ
式中：——弯管最大外径与最小外径之差（%）; ——弯管横截面最大外径,; ——弯管横截面最小外径,。 ﻫ 在内压作用下,不圆的横截面将趋于圆形，短轴伸长,长轴缩短,f点和ａ点处产生较大的拉应力，易形成纵向裂纹(见图2．3)。越大，产生的局部应力也越大。达到一定值后,将使弯管承载能力降低而导致破坏。因此，在各国的技术规范中,对最大外径与最小外径之差都有一定的规定。我国的502３5—97《工业金属管道工程施工及验收规范》对弯制弯管规定为：对输送剧毒流体的钢管或设计压力P≥10的钢管不超过５％，输送剧毒流体以外的钢管或设计压力P-- -- 小于10的钢管不超过8％。[4］ ４. 焊制三通壁厚计算ﻫ 在管道工程中，常要用到大小不等的各种三通。如图2．4。由于三通处曲率半径发生突然变化以及方向的改变，导致主支管接管处出现相当大的应力集中,可比管道正常部位的应力高出6—7倍。但这种应力集中现象只发生在局部区域,离接管处稍远就很快衰减。只要将接管处的主管或支管加厚(或主、支管同时加厚)，或采用补强的方法,便可降低峰值应力，满足强度要求。ﻫ 三通主管理论壁厚公式为[5]
ﻫﻫﻫ
ﻫﻫﻫﻫ ﻫ ﻫﻫﻫﻫﻫ ﻫ ﻫﻫ 图２．３ 弯管处不圆情况ﻫ --
-- ﻫﻫ ﻫﻫ 图2.4 三通 式中:——主管理论计算壁厚，； φ——强度削弱系数,对于单筋、蝶式等局部补强的三通,φ＝0.9。ﻫ 式（２—10)适用于≤660，支管内径与主管内径之比/≥0.8,主管外径与内径之比
ﻫ ﻫ 的取值范围在１．０5≤β≤1．５的焊制三通。焊制三通所用管子为无缝钢管(否则应考虑焊缝系数）。ﻫ 三通支管的理论壁厚：
ﻫﻫ 式中：——支管理论壁厚，; ——支管外径，。 -- -- 焊制三通长度一般取为3．５，高度一般取为1.7。ﻫﻫ ５. 异径管壁厚计算 对图２．5所示大小头，可采用下式计算（日本宇部公司所采用的计算方法）理论壁厚:[6］
ﻫ 式中：——异径管理论最小壁厚,； ——最小壁厚处内径,; θ———圆锥顶角的1/2。ﻫ 采用图2.５所示结构时,θ不得大于3０°,设θ1=θ,则θ1与P／([σ]t·φ）相对应的值不得超过表２．2所列数值,中间值可用插值法求取。
表２.2 [σ]t·φ 0.2 0.5 1 ２ 4 8 10 12.5
θ1 4 6 9 １2．５ 1７.5 24 27 ３0
ﻫﻫﻫﻫﻫ ﻫ
ﻫﻫ ﻫﻫﻫ ﻫ 图2．5 异径管
6．焊接弯头的强度计算 焊接弯头也称斜接弯头或虾米腰弯头。这里介绍美国国家标准压力管道规范 B31.３和我国化工行业标准所规定的计算方法。［5]［７] -- -- 1)多节斜接弯头ﻫ 对图2．6所示多节斜接弯头，当θ角小于或等于22.5°时，其最大容许内压可用以下两公式计算,并取两公式计算结果中较小者：
ﻫﻫ ﻫ
ﻫ ﻫ
ﻫ
ﻫﻫﻫﻫﻫﻫﻫ ﻫ ﻫ图2．６多节斜接弯头 式中：Ｒ1——弯曲半径,； ——管子平均半径，;ﻫ θ——弯头切割角度,°； 应用此规定时，弯曲半径只:值必须满足下列条件：
式中A值由管子壁厚决定,见表2.3。
《压力管道》PPT课件教学内容
GB50058—92《爆炸和火灾 危险环境电力装置设计 规范》
工艺设计、联锁保护
31
其它安全设计
经过道路的管道必 须有一定的架空 高度
➢ 只有人员通行的净 高度不小于2.2m
➢ 通行大型车辆的净 高度要留4.5m
➢ 跨越铁路的净高度 则不小于5.5m
32
33
其它安全设计
法兰的位置避免处 于人行通道和机泵 上方。输送腐蚀性 介质管道上的法兰 要设安全防护罩。
• 对于需长期施工的工程，其管道的布置设计应统一规划， 力求做到施工、生产、维修互不影响 。
• 永久性的工艺、热力管道不得穿越工厂的发展用地。 • 在确定进出装置（单元）的管道方位与敷设方式时，应
做到内外协调 。 • 厂区内的全厂性管道的敷设，应与厂区内的装置（单
元）、道路、建筑物等协调，避免管道包围装置（单
小分类
名称
铸铁管
高级铸铁管、延性铸铁管
碳素钢管
普通钢管、高压钢管、高温钢管
低合金钢
低温用钢管、高温用钢管
合金钢
奥氏体钢管
铜及铜合金 铜管、铝黄铜、铝砷高强度黄铜、 铜、镍、蒙乃尔合金、耐蚀耐热镍 基合金
铅管、铝管、钛管
橡胶软管、橡胶衬里管
聚氯乙烯、聚乙烯、聚四氟乙烯
石棉管
混凝土管
玻璃管、玻璃衬里管
钢塑复合管、铝塑复合管
精选ppt43表62管子分类表按用途分类输送用传热用结构用其它用按材质分类金属管非金属管按形状分类套管双层管翅片管各种衬里管特殊用622一管子一管子分类精选ppt44表63不同用处分类表输送用及传热用普通配管用压力配管用高压用高温用高温耐热用低温用耐腐蚀普通结构用高强度结构用机械结构用油井用试锥用高压瓦斯容器用无缝钢管精选ppt45铅管铝管钛管铜管铝黄铜铝砷高强度黄铜铜镍蒙乃尔合金耐蚀耐热镍基合金铜及铜合金有色金属管奥氏体钢管合金钢低温用钢管高温用钢管低合金钢普通钢管高压钢管高温钢管碳素钢管钢管高级铸铁管延性铸铁管铸铁管铁管金属管名称小分类中分类大分类钢塑复合管铝塑复合管钢塑复合管复合管玻璃管玻璃衬里管玻璃陶瓷管混凝土管混凝土管石棉管石棉管聚氯乙烯聚乙烯聚四氟乙烯塑料管橡胶软管橡胶衬里管橡胶管非金属管表64不同材质分类表精选ppt46二管子的规格尺寸直径和壁厚
压力管道计算
4、支承环及其旁管壁 a、支承环截面尺寸 肋高 肋宽 支承板宽 支承板厚 管壁等效翼缘 0.4 0.036 0.400 0.018 0.165760553 B1 支承环截面积 有效截面积 截面惯性矩 β 0.022248 0.03541538 1.00E-03 0.619053078 0.889 单支面积 0.028215 双支面积 0.03541538 截面惯性矩计算见截面几何性质 b、环向应力 水压力σθ2 23440.8927 kPa 支承环TR的σθ3 计算断面θ 0 67 90 90 113 180 支承环M的σθ4 ZR1 计算断面θ 0 67 90 90 K1 -0.2387324 -0.2645964 -0.25 0.25 0.26459637 0.23873241 0.2 K3 K2 0.318 0.124 0.000 0.000 -0.124 -0.318 ZR2 K4 K1+B1*K2 0.044327599 -0.15399601 -0.25 0.25 0.153996008 -0.0443276 0.182 MR TR 58.95837564 -204.823963 -332.515053 332.5150528 204.8239633 -58.9583756 ZR3 管内壁 77843.12866 -99774.343 7176.187348 -7176.18735
压 力 管 道 计 算
一、管径计算 1、经济流速 参数 设计流量 经济流速 88 5 2、经验公式 参数 设计流量 经济流速 88 -3、彭德舒公式 参数 设计流量 设计水头 45 88 二、管壁厚度计算 a、按内水压力初步计算 参 钢管内径 跨中总水头 钢材屈服强度 钢材材质 m m kpa 5 45 99000 Q235 工程计算取值 0.015 工程采用壁厚 18 b1、稳定要求管壁厚度 40 mm b2、稳定要求最小管壁厚度 10 mm c、不设加劲环，外压稳定计算 不设加劲环， 钢材弹模 壁厚 内径 kpa mm m 2.06E+08 18 5.000 设加劲环， c、设加劲环，外压稳定计算 参 临界压力 19.222272 数 数 强度 折算系数 0.44 不满足 满足要求 抗外压稳定 安全系数 2 SD144-85水电站压力钢管设计规范
金属管道组成件耐压强度计算
金属管道组成件耐压强度计算1.1一般规定1.1.1 本章所列的计算方法适用于工程设计中所需的管道组成件的设计计算。
对于已标明公称压力管道组成件不必再按本章进行计算。
1.1.2 标准的对焊管件的耐压强度，应符合本规范第5.4.2条第5款的规定。
1.2直管1.2.1 承受内压直管的厚度计算，应符合下列规定：1 当直管计算厚度t s小于管子外径D o的1/6时，直管的计算厚度为式(1.2.1-1)计算的值。
设计厚度t sd应按式(1.2.1-2)计算。
所选用管子的最小壁厚为计算厚度与机加工深度和腐蚀或磨蚀附加量的和。
t s=PD o2([σ]t E j w+PY)(1.2.1-1)t sd=t s+C(1.2.1-2) C=C1+C2(1.2.1-3)Y系数的确定，应符合下列规定：当t s＜D o/6时，按表1.2.1选取；当t s≥D o/6时，按下式计算：Y=D i+2(C2+C3)D i+D o+2(C2+C3)(1.2.1-1)式中：t s——直管计算厚度(mm)；P——设计压力(MPa)；D o——管子外径，取管子外径的名义值(mm)；D i——管子内径，取材料标准或技术规定中允许的最大值(mm)；[σ]t——在设计温度下材料的许用应力(MPa)；E j——纵向焊接接头质量系数，按3.2.5条的规定取值；W——焊接接头高温强度降低系数，按第3.2.5A条的规定取值；t sd——直管设计厚度(mm)；C——厚度附加量之和(mm)；C1——厚度减薄附加量，包括机械加工深度C3及材料厚度负偏差之和(mm)；C2——腐蚀或磨蚀附加量(mm)；C3——机械加工深度，包括机械加工表面、开槽或螺纹深度。
带螺纹的管道组成件，取公称螺纹深度；对未规定公差的机械加工表面或槽，取规定切削深度加0.5mm。
Y——系数。
表6．2．1 t s＜D o/6时系数Y的值（℃）注：介于表列的中间温度的Y值可用内插法计算。
2 当直管计算厚度t s大于或等于管子外径D o的1/6时，或设计压力P与在设计温度下材料的许用应力[σ]t和焊接接头系数E j乘积之比大于0.385时，直管厚度的计算，还应考虑失效机理、疲劳影响和温差应力等因素。
压力钢管计算
压力钢管计算一、压力钢管简介压力钢管是一种用于输送流体的管道，广泛应用于石油、天然气、水力等领域。
它承受着内部流体的压力，以及外部环境的作用力，因此对其进行合理的计算和设计至关重要。
压力钢管的计算主要包括强度、稳定性和疲劳寿命等方面。
二、压力钢管计算方法1.强度计算压力钢管的强度计算主要依据材料的屈服强度、抗拉强度等性能参数。
计算公式为：σ= P/A其中，σ表示钢管的应力，P表示管道内流体的压力，A表示管道的横截面积。
2.稳定性计算压力钢管的稳定性计算主要考虑管道的弯曲、压缩和拉伸等失稳形式。
稳定性计算公式为：λ= 2π/ω其中，λ表示失稳波长，ω表示钢管的振动频率。
3.疲劳寿命计算压力钢管的疲劳寿命计算主要依据循环应力、疲劳极限等参数。
计算公式为：= Δσ/σ_0其中，N表示疲劳寿命，Δσ表示循环应力变化幅值，σ_0表示钢管的屈服强度。
三、计算实例以一个直径为0.5米、长度为100米的压力钢管为例，材料为Q345，流体压力为10MPa。
1.强度计算σ= 10MPa / (π * (0.5m)^2) = 100000000Pa2.稳定性计算ω= 1 / 2π * f = 1 / 2π * 10Hz = 1.59m/sλ= 2π / ω = 2π / 1.59m/s = 41.4m3.疲劳寿命计算Δσ= 0.5 * σ_0 = 0.5 * 345MPa = 172.5MPa= Δσ / σ_0 = 172.5MPa / 345MPa = 0.5四、注意事项1.压力钢管计算时，应充分考虑管道的材料、尺寸、流体压力等因素。
2.计算过程中，应注意单位的统一。
3.对于复杂工况，可采用数值模拟等方法进行计算。
五、总结压力钢管计算是管道设计的重要环节，通过对强度、稳定性和疲劳寿命的计算，可以确保管道的安全运行。
在实际工程中，应根据具体情况选择合适的计算方法，并结合实际工况进行调整。
W-05压力管道强度计算规定

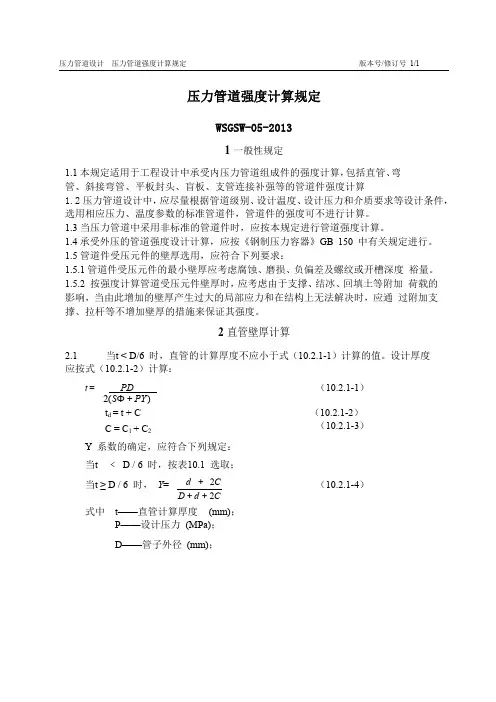

压力管道设计压力管道强度计算规定版本号/修订号1/1压力管道强度计算规定WSGSW-05-20131一般性规定1.1本规定适用于工程设计中承受内压力管道组成件的强度计算，包括直管、弯管、斜接弯管、平板封头、盲板、支管连接补强等的管道件强度计算1.2压力管道设计中，应尽量根据管道级别、设计温度、设计压力和介质要求等设计条件，选用相应压力、温度参数的标准管道件，管道件的强度可不进行计算。
1.3当压力管道中采用非标准的管道件时，应按本规定进行管道强度计算。
1.4承受外压的管道强度设计计算，应按《钢制压力容器》GB150中有关规定进行。
1.5管道件受压元件的壁厚选用，应符合下列要求：1.5.1管道件受压元件的最小壁厚应考虑腐蚀、磨损、负偏差及螺纹或开槽深度裕量。
1.5.2按强度计算管道受压元件壁厚时，应考虑由于支撑、结冰、回填土等附加荷载的影响，当由此增加的壁厚产生过大的局部应力和在结构上无法解决时，应通过附加支撑、拉杆等不增加壁厚的措施来保证其强度。
2直管壁厚计算2.1当t<D/6时，直管的计算厚度不应小于式（10.2.1-1）计算的值。
设计厚度应按式（10.2.1-2）计算：（10.2.1-1）t=PD2(SΦ+PY)t d=t+C（10.2.1-2）（10.2.1-3）C=C1+C2Y系数的确定，应符合下列规定：当t﹤D/6时，按表10.1选取；（10.2.1-4）当t≥D/6时，Y=d+2CD+d+2C式中t——直管计算厚度(mm)；P——设计压力(MPa)；D——管子外径(mm)；d——管子内径(mm)；S———设计温度下管道组成件金属材料的许用应力(MPa)；Ф——焊件的纵向焊接接头系数或铸件质量系数-焊缝系数，对无缝钢管取1；焊接钢管的焊缝系数，按表10.2取值；t d——直管设计厚度(mm)；C——厚度附加量之和(mm)；C1——厚度减薄附加量，包括加工、开槽和螺纹深度及材料厚度负偏差(mm)；无缝管管子成形的偏差量见钢管制造标准，钢板卷制管要查板材偏差值；C2——腐蚀或磨蚀附加量Y——系数。
水电站压力管道计算
180
-0.1112066 0.068309886 -389.548539 -77843.1287
轴向应力σx
σx1 -6707.538564
σx3
69175.676
内壁取正值
管外壁取负 值
-m/3.14*r^2* δ
2490.89032
σx2计算表
计算断面θ
σx2(kPa)
0
2490.89032
67
-0.15399601 -204.823963
-0.25 -332.515053
0.25 332.5150528
0.153996008 204.8239633
-0.0443276 -58.9583756
0.182
ZR3
计算断面θ
0 67 90
K3
K4
MR
管内壁
0.11120661 -0.068309886 389.5485394 77843.12866
δ/r
26.75247147
0.007174173
三、钢管受力 分析
参数输入区
数 加劲环间距
8
n2-1 24
泊松比 0.3 是否满足2倍大气压值
满足条件
水容重
钢材容重 平均直径
壁厚
管线与 水 平夹角
9.81 轴力计算
每米水重
192.619 伸缩节内水压 力
97.352 四、管壁应力 分析
78.5
5.018
K1
0
-0.2387324
67
-0.2645964
90
-0.25
90
0.25
113
0.26459637
180
水电站压力管道
第八章水电站压力管道要求：掌握压力管道的工作特点、类型及总体布置，压力管道的尺寸拟定，设计方法和步骤。
第一节压力管道的功用和类型一、功用及特点(一) 功用压力管道是从水库、压力前池或调压室向水轮机输送水量的水管。
(二)特点(1) 坡度陡(2) 内水压力大，且承受动水压力的冲击(水击压力)(3) 靠近厂房。
严重威胁厂房的安全。
压力管道的主要荷载为内水压力，HD值是标志压力管道规模及技术难度的重要参数值。
当V=5~7m/s时，HD≈(0.15～0.18) N g H当N g相同时，H愈大，HD愈大。
目前最大达5000m2。
目前最大直径的钢管是巴基斯坦的塔贝拉水电站第三期扩建工程的隧洞内明钢管，直径为13.26m。
二、分类第二节压力管道的线路选择及尺寸拟定一、供水方式1．单元供水：一管一机。
不设下阀门。
优点：结构简单(无岔管)、工作可靠、灵活性好，易于制作，无岔管缺点：造价高适用：(1) 单机流量大、长度短的地下埋管或明管；(2) 混凝土坝内管道和明管道2．联合供水：一根主管，向多台机组供水。
设下阀门。
优点：造价低缺点：结构复杂（岔管）、灵活性差适用：、(1) 机组少、单机流量小、引水道长的地下埋管和明管3．分组供水：设多根主管，每根主管向数台机组供水。
设下阀门。
适用：压力水管较长，机组台数多，单机流量较小的情况。
地下埋管和明管单元供水联合供水分组供水二、明管布置管道与主厂房的关系：1．正向引近：低水头电站。
水流平顺、水头损失小，开挖量小、交通方便。
钢管发生事故时直接危机厂房安全。
2．纵向引近：高、中水头电站。
避免水流直冲厂房。
3．斜向引近：分组供水和联合供水。
(a)、(b) 正向引进(c)、(d) 纵向引进(e) 斜向引进压力水管引进厂房的方式三、线路选择压力管道的线路选择应结合引水系统中的其它建筑物(前池、调压室)和水电站厂房布置统一考虑。
1．路线尽可能短、直。
（经济、水头损失小、水击压力小）一般设在陡峻的山脊上。
压力钢管安全鉴定中的强度计算与结构可靠性分析
压力钢管安全鉴定中的强度计算与结构可靠性分析压力钢管是工业中常见的关键设备，广泛应用于石化、天然气、煤气、液化气、供暖管道等行业。
为了确保压力钢管的安全性能，必须进行强度计算和结构可靠性分析。
本文将就这两个方面进行详细介绍。
I. 强度计算压力钢管的强度计算是对其力学和材料特性进行分析，以确定其能够承受的最大压力和弯曲、拉伸、剪切等外力。
强度计算的目的是确保钢管在各种工况下不会发生破坏。
以下是强度计算的步骤和要点：1. 钢管参数确定：首先，需要确定钢管的几何尺寸、壁厚和材料特性。
这些参数将直接影响钢管的强度和受力性能。
2. 内部压力计算：根据管道所承受的内部压力，可以利用公式计算应力。
通过应力和材料特性可以得到内部压力下的强度。
3. 外部荷载计算：钢管在使用过程中还会受到其他外部荷载的作用，如重力荷载、流体冲击等。
这些荷载需要进行合理的计算和分析，以确保钢管在这些荷载下不会产生失稳或破坏。
4. 强度校核：根据所得到的内外荷载对钢管进行强度校核，比较计算结果与设计要求的强度是否符合规定。
如果强度不足，需要采取相应的措施进行加固或选择更合适的材料。
II. 结构可靠性分析除了强度计算外，结构可靠性分析也是压力钢管鉴定的重要内容。
结构的可靠性是指在设计使用条件下，结构能够满足指定的要求和安全系数。
以下是结构可靠性分析的主要步骤和方法：1. 系统可靠性分析：采用系统可靠性理论，对压力钢管系统的可靠性进行评估。
通过构建系统可靠性模型，确定各个组件的失效概率和重要性，以及系统的可靠性指标。
2. 试验数据分析：运用统计学方法，对压力钢管试验数据进行分析和处理。
通过分析试验数据的分布特性和参数估计，可以获得钢管的可靠性分析依据。
3. 灵敏度分析：对于结构可靠性分析的关键参数，进行灵敏度分析。
通过改变参数值，评估其对结构可靠性的影响程度，从而指导设计和加固措施的选择。
4. 不确定性分析：考虑不同参数的不确定性，如材料性能的偏差、荷载的波动等。
压力管道壁厚及开孔补强计算
压力管道壁厚及开孔补强计算压力管道是用于输送液体、气体或其他物质的管道，在运行过程中会受到一定的内外压力载荷。
为了确保管道在压力载荷下的安全运行，需要对压力管道的壁厚及开孔补强进行合理的计算。
1.管道内压力壁厚计算：根据管道的内压力、材料的允许应力和安全因子来计算管道的壁厚。
一般采用ASME标准或API标准中的公式来进行计算。
2.管道外压力壁厚计算：对于管道受到的外压力载荷，例如土压力或深水压力等，需要计算管道的外壁厚度。
常用的方法有ASME标准中的公式和材料力学性能参数。
3.管道轻质液体和气体压力壁厚计算：对于轻质液体和气体在管道中的压力载荷，由于其密度较小，管道壁厚常较薄。
可以采用API520或API521等标准中的公式，结合流体特性和工况条件来进行计算。
在进行压力管道壁厚计算时，需要考虑以下几个因素：1.管道内外压力：管道的内外压力是计算管道壁厚的基本参数，需要准确测量或估算。
2.材料的强度：管道材料的强度特性是壁厚计算的重要参数，需要从材料规格中获取。
3.安全因子：安全因子是考虑管道在运行过程中不确定因素的影响，一般取1.1~1.54.温度和环境条件：管道在不同温度和环境条件下的工作性能可能会有所变化，需要考虑这些因素对壁厚计算的影响。
开孔补强是在管道上开孔时，为了保证管道的强度和稳定性，需要进行相关的补强计算。
开孔补强通常包括以下几个方面：1.开孔位置：开孔位置的选择要考虑管道壁厚和管道材料的强度，避免对管道的强度造成过大的影响。
2.补强类型：开孔补强可以通过焊接补强板、法兰补强等方式进行。
补强方式要根据具体情况选择，确保管道的强度和稳定性。
3.补强计算：开孔补强需要对补强部分进行计算，包括补强板的厚度、尺寸和连接方式等。
一般可以参考相关的标准和规范进行计算。
总之，压力管道壁厚及开孔补强计算是保证管道安全运行的重要环节，需要根据具体情况和相关标准进行合理计算。
通过科学合理的计算，可以确保管道在各种工况下的强度和稳定性，从而保证了工程的安全和可靠性。
压力管道 试验压力计算
压力管道试验压力计算引言压力管道是工业生产中广泛使用的一种输送介质的管道。
为保证管道的安全性能，必须进行试验以验证其承压能力。
在进行压力试验时，需要准确计算试验压力，以确保管道的安全运行。
本文将介绍压力管道试验压力的计算方法，并以Markdown 文本格式输出。
压力管道试验压力计算方法压力管道试验压力的计算需要考虑以下几个因素：1.管道的公称直径和壁厚：管道的公称直径和壁厚是计算试验压力的基本参数。
根据管道的公称直径和壁厚，可以确定管道的承压能力，从而得到试验压力的计算依据。
2.强度设计系数：管道在设计时一般会考虑到安全因素，并在计算承压能力时引入强度设计系数。
强度设计系数是根据管道材料的强度和设计条件等因素确定的，不同的管道材料和设计条件可能会有不同的强度设计系数。
3.管道的工作温度和材料的温度系数：管道在工作时可能会受到不同的温度影响，因此在计算试验压力时需要考虑管道的工作温度。
此外，管道材料的温度系数也会对试验压力的计算产生影响，不同的材料具有不同的温度系数。
4.管道的试验系数：在试验过程中，管道系统会受到一定的水力冲击和压力波动等因素的影响，需要引入试验系数进行修正。
试验系数一般通过实验测定或根据经验确定。
根据以上因素，可以使用以下公式计算压力管道的试验压力：试验压力 = 强度设计系数 × 管道的承压能力 × 温度修正系数 × 试验系数其中，温度修正系数和试验系数需要根据具体情况进行计算或测定。
示例计算为了更好地理解压力管道试验压力的计算方法，以下是一个示例计算。
假设一条直径为 6 寸，壁厚为 8 mm 的碳钢管道进行压力试验，管道的公称压力为 20 MPa，工作温度为 25°C。
根据设计条件，该管道的强度设计系数为 1.5。
根据经验，该管道的温度修正系数为 1.2，试验系数为 1.3。
根据以上参数，可以进行试验压力的计算：试验压力 = 1.5 × 20 MPa × 1.2 × 1.3 = 46.8 MPa因此，该管道的试验压力为 46.8 MPa。
