一、目的与要求
1、掌握四等水准测量观测程序和具体施测方法。
2、熟悉四等水准测量的主要技术要求与检核方法。
3、掌握四等水准测量的内业计算方法。
二、实验过程
1、在确定为闭合水准测量以及要求前后尺的距离不小于30m后，我们组在学校
内确定一个可以实施测量的范围。
2、范围大致确定好了以后，我们首先确定了水准点的位置，以迈大步的形式确
定距离（30步为15米），并依次对转点进行确定，共设置了6个站点。
3、站点确定好以后，我们进行了人员工作分配，一位同学负责水准仪的拿取、
粗平；一位同学负责读数；一位同学负责记录数据；一位同学负责同步误差计算；
另外两位同学负责水准尺的正确摆放。
4、每测好一个数据我们都会检核（用双面法检核），满足容许值才转动水准仪及
移动水准尺(前尺不动，后尺成前尺)。依次测量每个站点后我们整理好仪器并放
回。
三、实验结果
所有数据符合各项限差要求，仪器设备完整。
四等水准测量记录
测点 点号 后 尺 上丝 前尺 上丝 方向及 尺号 水准尺读数 K+ 黑－红 高差 中数 备 注 下丝 下
丝
黑面 红面
后视距 前视
距
.
精品
视距差 累积
差
1
1
1292 1411 后 1190 5879 -2
-162.5 1089 1196 前 1302 6092 -3
203 215 -112 -213 1
12 12
2
2
1402 1379 后 1300 6089 -2
73 1198 1185 前 1278 5965 0
213 194 22 124 -2
19 31
3
3
1862 1835 后 1765 6450 2
-19.5 1665 1632 前 1734 6520 1
197 203 31 -70 1
6 37
4
4
1412 1381 后 1290 6079 -2
66 1171 1170 前 1275 5962 0
241 211 15 117 -2
30 67
5
5
1421 1365 后
1310 5997 0
-6.5 1197 1165 前 1265 6055 -3
224 200 45 -58 3
24 91
6
6
1395 1387 后
1293 6082 -2
58 1195 1186 前 1285 5974 -2
200 201 8 108 0
1 92
验
算
+8.5
高程误差配赋表
点号 距离（km） 或测站数 平均高差 （mm） 改正数 （mm） 改正后 高差（mm） 点之高程（m） 备注
A 5.785
1 0.042 -162.5 -1.428 -163.928 5.621
0.041 73 -1.394 71.606
2 5.693
0.040 -19.5 -1.360 -20.86
.
精品
3 5.672
0.045 66 -1.530 64.47
4 5.736
0.042 -6.5 -1.428 -7.928
5 5.728
0.040 58 -1.360 56.64
A 5.785
0.250 8.5 -8.5 0
mmmmLfh1020容
mmfh5.8 容hhff
L=0.25km
四、实验总结
因为是第二次进行试验，我们组的目的性相对于第一次试验要强很多，但是
仍然出现了很多失误，比如站点选择使水准仪看不到水准尺，必须重新确定；水
准尺4.787与4.687的K值导致我们组纠结于误差而不知所措。所以从这次实验
中我得出一下总结：
1、每次试验一定要熟知试验目的及过程，才能有目的的去做好试验；
.
精品
2、要进行人员合理分配才能使每个人都积极地参与到试验中来，并且可以大大
缩短试验时间；
3、熟知每项误差核对方法以及公式，才能在数据出来时得出合理的结论。
水准仪闭合测量方法
4．计算各测段改正后高差
各测段改正后高差等于各测段观测高差加上 相应的改正数，即
hi = hi测 +vi
式中
——第 i 段的改正后高差（m）。
hi
点号
测站数 实测高差 改正数
/m
/mm
改正后高 差/m
高程 /m
备注
1
2
3
4
5
6
7
BM.A 14
1 9
2 18
3
BM.B 12
+3.742 -2.184 +4.776
计算检核：最后推算出的B点高程应与已知的B 点高程相等，以此作为计算检核。
将推算出各待定点的高程填入计算表内
点号
实测高差 改正数
测站数
/m
/mm
改正后高 差/m
高程 /m
备注
1
2
3
4
5
6
7
BM.A 14
1 9
2 18
3
BM.B 12
+3.742 -2.184 +4.776
-5.773
+7 +3.749 +4 -2.180 +9 +4.785
辅助 计算
∑n=53 ， fh容 12 n 87mm ，fh<fh容
3．调整高差闭合差
原则和方法：
按与测站数或测段长度成正比例的原则，将高 差闭合差反号分配到各相应测段的高差上，得改正 后高差。即
Vi
fh L
Li
Vi
fh n
ni
适用于平原区 适用于山区
式中 vi ——第i测段的高差改正数（mm）；
工程现场水准测量步骤(四等)
四等水准测量控制测量除了要完成平面控制测量外，还要进行高程控制测量。
小区域地形测图或施工测量中，多采用三、四等水准测量作为高程控制测量的首级控制。
一、三、四等水准测量（leveling）的技术要求1、高程系统：三、四等水准测量起算点的高程一般引自国家一、二等水准点，若测区附近没有国家水准点，也可建立独立的水准网，这样起算点的高程应采用假定高程。
2、布设形式：如果是作为测区的首级控制，一般布设成闭合环线；如果进行加密，则多采用附合水准路线或支水准路线。
三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。
3、点位的埋设：其点位应选在地基稳固，能长久保存标志和便于观测的地点，水准点的间距一般为1—1．5km，山岭重丘区可根据需要适当加密，一个测区一般至少埋设三个以上的水准点。
4、三、四等及五等水准测量的精度要求和技术要求列于表中。
二、三、四等水准测量的观测方法三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。
一般采用一对双面尺。
1、三等水准一个测站的观测步骤：（后-前-前-后；黑-黑- 红-红）（1 ）照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。
（2 ）照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。
3）照准前视尺红面，精平，读取中丝读数，记为（7）4) 照准后视尺红面，精平，读取中丝读数，记为( 8)这四步观测， 简称为“后一前一前一后 ( 黑一黑一红一红 ) ”，这样的观测步骤可消除或 减 弱仪器或尺垫下沉误差的影响。
对于四等水准测量， 规范允许采用 “后一后一前一前 (黑一 红 一黑一红 ) ”的观测步骤。
2 、 一个测站的计算与检核：观测记录参看书本表 7-11 。
① 视距的计算与检核后视距 (9)=[(1) — (2)]X100m前视距 (10)=[(4) — (5)]Xl00m 前、后视距差 (11)=(9) — (10)前、后视距差累积 (12)= 本站 (11)+ 上站 (12)② 水准尺读数的检核同一根水准尺黑面与红面中丝读数之差： 前尺黑面与红面中丝读数之差 13)=(6) 十K — (7)后尺黑面与红面中丝读数之差 (14)=(3) 十 K — (8) 三等≯ 2mm ，四等≯ 3mm( 上式中的 K 为红面尺的起点数，为 4． 687m 或 4． 787m)③ 高差的计算与检核黑面测得的高差 (15)=(3) — (6)或 (17)=(14) — (13)三三等≯ 75m ，四等≯l00m三等≯ 3m ，四等≯ 5m三等≯ 6m ，四等≯ l0rn红面测得的高差 16)=(8) — (7)校核：黑、红面高差之差(17)=(15) —[(16) ±0．100]等≯ 3mm，四等≯ 5mm高差的平均值(18)= [ ( 15)+(16) ±0．100]/2在测站上，当后尺红面起点为4．687m，前尺红面起点为4．787m时，取十0．100 ，反之，取—0．100。

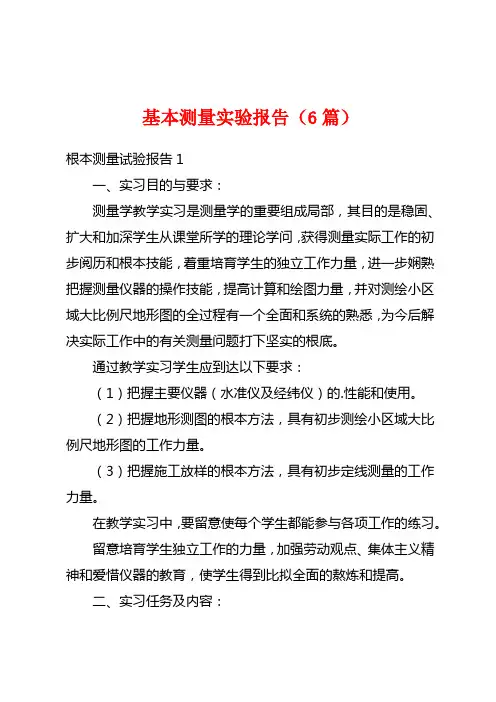

基本测量实验报告(6篇)
基本测量实验报告（6篇）根本测量试验报告1一、实习目的与要求：测量学教学实习是测量学的重要组成局部，其目的是稳固、扩大和加深学生从课堂所学的理论学问，获得测量实际工作的初步阅历和根本技能，着重培育学生的独立工作力量，进一步娴熟把握测量仪器的操作技能，提高计算和绘图力量，并对测绘小区域大比例尺地形图的全过程有一个全面和系统的熟悉，为今后解决实际工作中的有关测量问题打下坚实的根底。
通过教学实习学生应到达以下要求：（1）把握主要仪器（水准仪及经纬仪）的.性能和使用。
（2）把握地形测图的根本方法，具有初步测绘小区域大比例尺地形图的工作力量。
（3）把握施工放样的根本方法，具有初步定线测量的工作力量。
在教学实习中，要留意使每个学生都能参与各项工作的练习。
留意培育学生独立工作的力量，加强劳动观点、集体主义精神和爱惜仪器的教育，使学生得到比拟全面的熬炼和提高。
二、实习任务及内容：（一）大比例尺地形测图1、任务：每小组测绘一幅40cm*50cm、比例尺1∶500、等高距为1m的地形图。
2、内容：（1）平面掌握。
敷设独立导线。
1）预备工作：仪器的检验校正、工具与用品预备。
2）外业工作：踏勘测区、拟定布网方案、选点、埋桩、标志点号、角度观测和距离丈量（导线边长）、定向。
3）内业工作：外业手簿的检查和整理、绘制掌握网略图、坐标计算、编制平面掌握成果表、绘制坐标格网与掌握点展绘。
（2）高程掌握。
1）预备工作：水准仪检校、工具与用品预备。
2）外业工作：踏勘、选点、埋标、水准观测。
3）内业工作：手簿检查、水准测量成果整理、编制水准测量成果表。
根本测量试验报告2一、实训目的：本次实训主要是稳固课堂学习成果。
更加详尽地了解经纬仪和水准仪的构造及使用方法。
譬如：整平，对中，瞄准，读数等。
内容主要是四等水准测量和闭合导线测量两个实训工程。
通过实训外业工作可以使我们能够更加深刻地理解四等水准测量和闭合导线测量原理、步骤及留意事项，把握水准仪和经纬仪的使用方法，并做到娴熟应用，以便在日后的工作应用中能够得心应手，运用自如。
工程现场水准测量步骤(四等)
四等水准测量控制测量除了要完成平面控制测量外，还要进行高程控制测量。
小区域地形测图或施工测量中，多采用三、四等水准测量作为高程控制测量的首级控制。
一、三、四等水准测量(leveling)的技术要求1、高程系统：三、四等水准测量起算点的高程一般引自一、二等水准点，若测区附近没有水准点，也可建立独立的水准网，这样起算点的高程应采用假定高程。
2、布设形式：如果是作为测区的首级控制，一般布设成闭合环线；如果进行加密，则多采用附合水准路线或支水准路线。
三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。
3、点位的埋设：其点位应选在地基稳固，能长久保存标志和便于观测的地点，水准点的间距一般为1—1．5km，山岭重丘区可根据需要适当加密，一个测区一般至少埋设三个以上的水准点。
4、三、四等及五等水准测量的精度要求和技术要求列于表中。
二、三、四等水准测量的观测方法三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。
一般采用一对双面尺。
1、三等水准一个测站的观测步骤：（后-前-前-后；黑-黑-红-红）（1）照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。
（2）照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。
（3）照准前视尺红面，精平，读取中丝读数，记为（7）（4）照准后视尺红面，精平，读取中丝读数，记为（8）这四步观测，简称为“后一前一前一后(黑一黑一红一红)”，这样的观测步骤可消除或减弱仪器或尺垫下沉误差的影响。
对于四等水准测量，规允许采用“后一后一前一前（黑一红一黑一红)”的观测步骤。
2、一个测站的计算与检核：观测记录参看书本表7-11。
①视距的计算与检核后视距(9)=[(1)—(2)]X100m前视距(10)=[(4)—(5)]Xl00m三等≯75m，四等≯l00m前、后视距差(11)=(9)—(10)三等≯3m，四等≯5m前、后视距差累积(12)=本站(11)+上站(12)三等≯6m，四等≯l0rn②水准尺读数的检核同一根水准尺黑面与红面中丝读数之差：前尺黑面与红面中丝读数之差13)=(6)十K—(7)后尺黑面与红面中丝读数之差(14)=(3)十K—(8)三等≯2mm，四等≯3mm(上式中的K为红面尺的起点数，为4．687m或4．787m)③高差的计算与检核黑面测得的高差(15)=(3)—(6)红面测得的高差（16)=(8)—(7)校核：黑、红面高差之差(17)=(15)—[(16)±0．100]或(17)=(14)—(13)三等≯3mm，四等≯5mm高差的平均值（18)= [（15)+(16)±0．100]/2在测站上，当后尺红面起点为4．687m，前尺红面起点为4．787m时，取十0．100，反之，取—0．100。

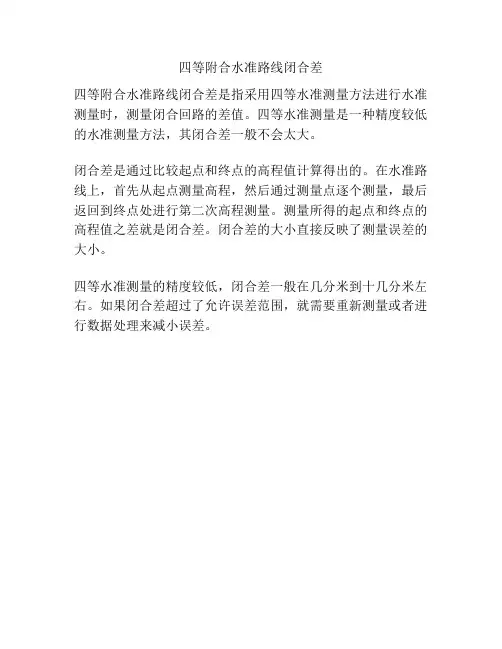

四等附合水准路线闭合差
