相机标定关键设备对标定精度的影响分析
传输型测绘相机内方位元素误差对高程精度的影响分析

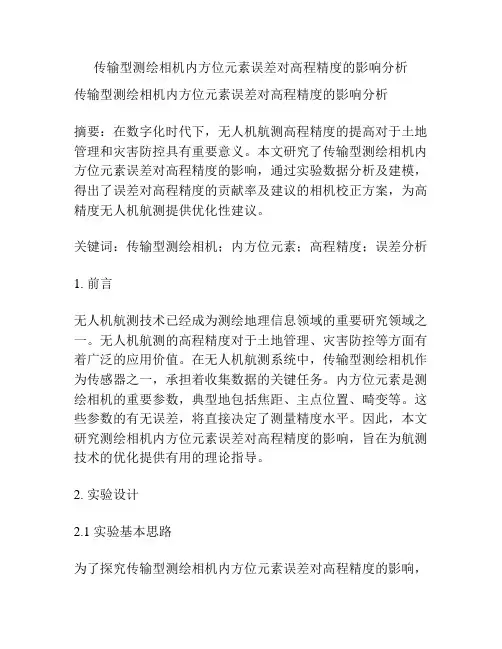

传输型测绘相机内方位元素误差对高程精度的影响分析传输型测绘相机内方位元素误差对高程精度的影响分析摘要：在数字化时代下，无人机航测高程精度的提高对于土地管理和灾害防控具有重要意义。
本文研究了传输型测绘相机内方位元素误差对高程精度的影响，通过实验数据分析及建模，得出了误差对高程精度的贡献率及建议的相机校正方案，为高精度无人机航测提供优化性建议。
关键词：传输型测绘相机；内方位元素；高程精度；误差分析1. 前言无人机航测技术已经成为测绘地理信息领域的重要研究领域之一。
无人机航测的高程精度对于土地管理、灾害防控等方面有着广泛的应用价值。
在无人机航测系统中，传输型测绘相机作为传感器之一，承担着收集数据的关键任务。
内方位元素是测绘相机的重要参数，典型地包括焦距、主点位置、畸变等。
这些参数的有无误差，将直接决定了测量精度水平。
因此，本文研究测绘相机内方位元素误差对高程精度的影响，旨在为航测技术的优化提供有用的理论指导。
2. 实验设计2.1 实验基本思路为了探究传输型测绘相机内方位元素误差对高程精度的影响，我们设计了如下实验：实验分别测试了不同误差下的相机测量高程准确度，通过对比分析不同误差下的高程差异，得出了不同误差对高程精度的贡献率。
数据分析后，我们通过建模探讨了误差修正的最优策略。
2.2 实验流程为了探究内部元素误差对高程精度的影响，我们分别设计了不同的误差分析实验。
首先，通过正常操作，拍摄到不同地物的照片，利用测绘相机自带的准高差数据进行高程测量。
接下来，在一定的误差框架下，手动调整相机的内部元素，改变其对高程精度的影响。
使用同样的流程进行高程测量，比对误差前后的高程精度差异，记录并分析各个错误对高程测量的影响。
2.3 实验指标在整个实验过程中，我们采用了低、中、高三种误差水平进行研究。
误差的主要涵盖了三个方面，一是相机焦距的偏移，二是主点位置的连线偏移，三是畸变的失真程度。
我们使用以下两个指标来评估相机的研究情况：（1）高程精度误差：利用测绘相机测量出的高程数据与实际参考高程计算出误差值。
全景相机特性参数的标定
全景相机特性参数的标定全景相机是一种新型的摄影器材，用于拍摄全景照片和360度视图。
它可以将整个场景记录下来，给人一种身临其境的感觉，受到了越来越多人的欢迎。
但在使用过程中，有些人会发现，他们的全景相机拍摄的效果不佳，偏差比较大，这点需要通过标定来解决。
一、全景相机特性参数在进行全景相机的标定前，我们需要了解相机的特性参数。
首先，相机的光学中心是相机成像的中心点，也被称为主点或人眼位置，在拍摄时需要准确地确定它的位置。
其次，相机的畸变参数，指的是相机镜头产生的畸变，包括径向畸变和切向畸变。
径向畸变是指镜头在不同的距离处，会出现像素的变形和扭曲，影响最大的是图像的边缘。
而切向畸变是指图像中不同位置的垂直和水平线偏斜不同。
最后，相机的定位参数也很重要，因为它影响到全景图的匹配精度。
定位参数包括相机坐标系和世界坐标系之间的转换关系，也就是我们通常说的外参。
这个参数需要在拍摄的时候通过GPS或者其他的辅助技术获取，有了这些参数后，在进行全景图的重构才能更加精确。
二、相机标定的步骤与方法相机标定其实就是确定相机的各种参数，使其输出的图像能够精确地重构三维场景。
具体的标定步骤如下：第一步，采集数据。
在使用全景相机进行标定前，我们需要采集一些拍摄数据。
这些数据包括不同方向的正方体、球体、圆盘等标志物的图像及其对应的实际尺寸。
我们可以使用PatB约束、AR标记、小石子、角落等多种方式，将标志物放在不同的位置，保证足够的角度和距离。
第二步，提取特征点。
在采集数据完成后，我们需要对所有的图像进行特征点的提取和匹配，以便对相机进行标定。
可以使用SIFT算法、SURF算法或FAST 算法对图像中的特征点进行提取。
第三步，估计相机参数。
在获取到一些匹配的特征点之后，我们就可以对相机的特性参数进行估计。
在OpenCV库中，可以使用calibrateCamera2()函数来对相机内部参数和外部参数进行求解。
第四步，双目标定。
Halcon相机标定简介
Halcon相机标定简介相机标定简介⾸先镜头有畸变，也就是说照出的图像与实际不符产⽣了形变。
即使⼯业镜头也是有千分之⼏的畸变率的。
上个图告诉⼤家畸变这个图⾥，第⼀个图就是我们相机下的真实的形状，后边两个就是照出来有畸变的图⽚。
其次镜头与相机⽆论你的机械结构精度多⾼，也不容易或者说没办法将相机安装的特别正，那相机安装不正也是会导致误差的。
⼤家想知道具体数学模型的话可以搜⼀下相机标定的理论⽅⾯的知识，我侧重怎么做。
标定就是把上述两个东西转化成正常的。
⽆论是在图像测量或者机器视觉应⽤中，相机参数的标定都是⾮常关键的环节，其标定结果的精度及算法的稳定性直接影响相机⼯作产⽣结果的准确性。
深度说明1、相机标定参数介绍内参：确定摄像机从三维空间到⼆维空间的投影关系。
针孔相机（FA镜头相机）模型为6个参数（f,kSx,Sy,Cx,Cy）;远⼼镜头相机模型为5个参数（f,Sx,Sy,Cx,Cy）;线阵相机为11个参数（f,k,Sx,Sy,Cx,Cy,Width,Highth,Vx,Vy,Vz）。
其中：f为焦距；k表⽰径向畸变量级。
如果k为负值，畸变为桶形畸变，如果为正值，那么畸变为枕形畸变。
Sx,Sy是缩放⽐例因⼦。
对于相机（FA镜头）表⽰图像传感器⽔平和垂直⽅向上相邻像素之间的距离，初始值与真实值越接近计算速度越快。
对于远⼼摄像机模型，表⽰像素在世界坐标系中的尺⼨。
Cx,Cy是图像的主点，对于相机，这个点是投影中⼼在成像平⾯上的垂直投影，同时也是径向畸变的中⼼。
对于远⼼摄像机模型，只表⽰畸变的中⼼。
Vx,Vy,Vz：线阵相机必须与被拍摄物体之间有相对移动才能拍摄到⼀幅有⽤的图像。
这是运动向量。
Sx,Sy对于线阵相机是相邻像元的⽔平和垂直距离。
2、标定板详细介绍问题1：halcon是否只能使⽤halcon专⽤的标定板？halcon提供了简便、精准的标定算⼦与标定助⼿，这在实际使⽤中极⼤地⽅便了使⽤者在halcon中有两种标定⽅式：halcon⾃带例程中出现的，⽤halcon定义的标定板，如下图：⽤户⾃定义标定板，⽤户可以制作任何形状、形式的标定板，如下图：所以，halcon并⾮只能使⽤专⽤标定板，也可以使⽤⾃定义标定板就可以进⾏标定。
相机标定的名词解释
在摄影领域，相机标定是一个关键的概念和过程，旨在准确地测定相机的内部参数和外部参数，以提高图像的质量和精度。相机标定使用一系列已知的参考点或平面，通过测量这些点在图像中的位置，来确定相机的特性和畸变情况。本文将深入解释相机标定的定义、步骤、重要性以及实际应用。
一、相机标定的定义
相机标定是一种通过测量相机内部参数（例如焦距、主点位置等）和外部参数（例如相机位置和姿态）的过程，以便精确计算图像中物体的位置和尺寸。它是计算机视觉、机器人技术、虚拟现实等领域中不可或缺的工具。通过相机标定，我们能够纠正由于透镜畸变、镜头投影差异和相机姿态变化等因素引起的图像失真。
1.计算机视觉：相机标定是目标检测、人脸识别、物体跟踪等计算机视觉任务的基础，能够提高算法的准确性和稳定性。
2.机器人技术：相机标定对于机器人导航、地图构建和目标抓取具有重要意义，可以提高机器人的自主性和操作精度。
3.虚拟现实：相机标定可以提供准确的虚拟相机参数，用于虚拟场景的生成和渲染，使得用户能够获得更真实的虚拟体验。
二、相机标定的步骤
相机标定通常由以下几个步骤组成：
1.收集标定板：标定板是一个已知尺寸和形状的平面，通常使用黑白方格或圆点的校准板。在拍摄标定板的过程中，需要尽量覆盖相机视野内的不同区域，以获得更准确的标定结果。
2.摄像机设置：在拍摄标定板之前，需要设置相机的参数，包括曝光时间、ISO感光度和白平衡等。合适的摄像机设置可以提供更准确的图像。
3.目标检测与跟踪：相机标定可以将图像上的像素点映射到实际世界的坐标系，从而实现对目标的精确检测和跟踪。
4.机器人导航和自动驾驶：相机标定可以为机器人导航系统和自动驾驶系统提供定位和环境感知的能力，从而提高机器人的导航精度和自动驾驶的安全性。
车载相机到车体的标定
车载相机到车体的标定引言车载相机是一种具有广泛应用前景的智能设备，它可以在汽车行驶过程中实时拍摄道路情况，帮助驾驶员判断交通情况、减少事故发生。
而车载相机的性能受限于其与车体的标定质量，因此车载相机到车体的标定技术至关重要。
本文将详细介绍车载相机到车体的标定技术与方法，旨在为相关领域的研究和应用提供参考。
一、车载相机到车体的标定技术概述1.1 车载相机标定的意义和作用车载相机的标定是指确定车载相机坐标系统与车体坐标系统之间的相对位置关系，以便将相机拍摄的图像转换为车体坐标系下的数据。
车载相机标定的准确性直接影响到车载相机的性能和精度，对于车载相机的定位、测距、导航等功能具有重要意义。
1.2 车载相机标定的挑战车载相机标定的挑战主要集中在以下几个方面：（1）车载相机的外部环境复杂多变，如光照、天气等因素会对标定的稳定性和精度造成影响；（2）车体结构不同，车载相机到车体的相对位置不同，需要根据具体车型进行针对性的标定；（3）标定数据量大、处理复杂，需要综合运用多种传感器和算法进行标定。
1.3 车载相机标定的研究现状目前，关于车载相机到车体的标定技术研究主要集中在以下几个方面：（1）基于视觉的标定方法，通过拍摄不同角度的标定板图像，利用相机标定算法计算相机内参和畸变参数，从而确定相机与车体之间的相对位置关系；（2）基于三维重建的标定方法，通过三维点云数据和车体特征点的匹配，实现车载相机到车体的标定；（3）基于传感器融合的标定方法，利用惯性传感器、全球定位系统等多传感器融合技术，综合解算车体姿态与车载相机位置，实现标定过程。
二、车载相机到车体的标定方法与算法2.1 基于视觉的标定方法基于视觉的标定方法是目前应用最为广泛的一种标定方法，其基本流程包括：首先摆放标定板，用车载相机拍摄标定板的图像，然后利用图像处理和相机标定算法得到相机的内外参数和畸变参数，最后根据相机参数计算出相机与车体之间的相对位置。
其中，相机的标定算法主要包括张正友标定法和Tsai标定法等。
定标过程容易出现的问题
定标过程容易出现的问题主要包括以下几个方面：
1. 未按中标候选人顺序定标：在实际项目中，招标人可能未按照评审排名顺序确定中标人，这可能导致与招标文件中招标人委托评委会推荐中标候选人的相关规定矛盾，也违背了招标程序的逻辑性和严谨性。
如果招标人未能给出充分的定标理由，这种做法可能违背了公开与公平原则。
2. 标定板问题：标定板的制作精度对标定结果有很大影响，精度低的标定板可能导致误差较大。
此外，标定板的亮度、均匀性、成像尺寸等因素也可能对标定结果产生影响。
3. 相机问题：在标定过程中，相机的稳定性、清洁度、焦距等因素都可能对标定结果产生影响。
例如，相机稍微移动或镜头有污点都可能导致需要重新标定。
4. 标定图片数量和质量问题：标定图片的数量和质量对标定结果也有很大影响。
图片数量太少或质量太差可能导致标定参数不准确。
5. 光源问题：光源对标定结果也有重要影响。
如果标定板亮度不足或不均匀，可能导致特征提取不准确，从而影响标定结果。
6. 定标斜率问题：在某些应用中，定标斜率可能因电极老化、污染等原因而下降，导致定标失败。
此时，需要对电极进行处理或更换电极。
为了避免这些问题，建议在定标过程中严格按照规范操
作，确保标定板、相机、光源等因素都符合要求，并注意检查标定结果的质量和准确性。
同时，对于可能出现的问题，应提前制定相应的解决方案和预防措施。
结构光相机标定
结构光相机标定1. 引言结构光相机是一种利用结构光原理进行三维重建和测量的设备。
在使用结构光相机进行测量之前，需要进行相机标定来获得相机内外参数，以提高重建和测量的准确性和精度。
2. 相机标定的目的相机标定的目的是确定相机的内参和外参。
内参包括焦距、主点坐标和畸变参数等；外参包括相机的位置和姿态等。
通过标定可以将相机的像素坐标和真实世界坐标之间建立映射关系，从而实现像素坐标到真实世界坐标的转换。
3. 相机标定的原理相机标定的原理是利用已知的三维空间点和其在图像中的对应点，通过求解相机的内参和外参，建立像素坐标和真实世界坐标之间的映射关系。
常用的相机标定方法包括棋盘格标定法、球标定法和基于特征点的标定法等。
4. 棋盘格标定法棋盘格标定法是相机标定中最常用的方法之一。
该方法通过在棋盘格上标定已知的三维空间点，并在图像中检测到对应的角点，从而求解相机的内参和外参。
标定过程中需要多张不同姿态的棋盘格图像，以提高标定结果的精度和可靠性。
5. 球标定法球标定法是利用已知球体的三维坐标和在图像中的投影坐标，通过求解相机的内参和外参，实现相机标定的方法。
球标定法相比棋盘格标定法更加简单，但需要保证球体的形状和尺寸准确度。
6. 基于特征点的标定法基于特征点的标定法是一种无需已知三维空间点的相机标定方法。
该方法通过在不同姿态下拍摄包含特征点的图像，利用特征点的匹配关系求解相机的内参和外参。
该方法适用于无法获取准确三维空间点的情况，如在室外环境或远距离测量时。
7. 相机标定的步骤相机标定一般包括以下步骤：(1) 收集标定图像：使用不同的姿态和角度拍摄包含已知三维空间点的图像。
(2) 检测特征点：对于棋盘格标定法和基于特征点的标定法，需要在图像中检测特征点的位置。
(3) 计算内参：通过已知的三维空间点和其在图像中的对应点，求解相机的内参，包括焦距、主点坐标和畸变参数等。
(4) 计算外参：通过已知的三维空间点和其在图像中的对应点，求解相机的外参，包括相机的位置和姿态等。
一种远心镜头的标定方法及精度研究
一种远心镜头的标定方法及精度研究远心镜头是指焦距大于镜身长度的镜头，主要包括长焦镜头和超长焦镜头。
这种类型的镜头在实际使用中常常需要进行标定，以确保图像的几何形态和测量结果的精度。
一种常用的远心镜头标定方法是使用棋盘格标定板进行相机标定。
具体步骤如下：1. 准备一个精确的棋盘格标定板，包括一系列方格，并确保其尺寸已知。
2. 将标定板放置在平面上，并保持其与相机光轴垂直。
3. 使用相机拍摄多张包含标定板的照片，确保在不同的位置和角度下拍摄。
4. 使用图像处理软件（如OpenCV）对照片进行处理，提取出棋盘格的角点坐标。
5. 根据相机的内参数模型，利用已知标定板的尺寸和角点坐标，进行相机的外参数（旋转矩阵和平移向量）和内参数（焦距、主点位置等）的标定。
6. 根据标定结果，可以计算出相机的投影矩阵，从而实现图像的几何校正和测量。
标定精度的研究主要包括两个方面：1. 标定参数的误差：标定板角点的提取误差、标定板尺寸的测量误差等会引入标定参数的误差。
这些误差会对图像的几何校正和测量结果的精度造成影响。
2. 标定结果的准确性：标定方法的准确性和稳定性也会影响标定结果的精度。
如果标定方法存在系统性偏差或者不稳定性，将会导致标定结果的误差。
为了提高远心镜头标定的精度，可以采取以下措施：1. 使用精确的标定板，确保其尺寸已知且平整度较高，以减小标定参数误差。
2. 使用多组不同位置和角度的图像进行标定，以提高标定结果的准确性和稳定性。
3. 采用更加精确的角点提取算法，如亚像素级别的角点检测算法，以减小角点提取误差。
4. 进行标定结果的误差分析，评估标定结果的准确性，以了解标定方法的有效性和局限性。
总之，远心镜头的标定方法及其精度研究是相机成像和测量研究中的重要课题，通过合理选择标定方法和进行误差控制，可以提高远心镜头的标定精度，从而提高图像处理和测量结果的准确性。
数码相机标定参数对摄影测量精度的影响分析
数码相机标定参数对摄影测量精度的影响分析裴智惠;马浩【摘要】数码相机的标定参数包括相机的内方位元素和各项镜头畸变差.从摄影测量的理论出发,通过空间前方交会试验,分析并统计了相机标定的各参数对摄影测量精度的影响.【期刊名称】《全球定位系统》【年(卷),期】2011(036)002【总页数】5页(P49-52,64)【关键词】数码相机标定参数;空间前方交会;内方位元素;镜头畸变差;摄影测量精度【作者】裴智惠;马浩【作者单位】山东科技大学,测绘学院,山东,青岛,266510;山东科技大学,测绘学院,山东,青岛,266510【正文语种】中文【中图分类】P230 引言对于摄影测量中使用的数码相机,要求精确测量出相机的各参数值,以满足高精度的量测要求。
近年来,普通数码相机正以其价格便宜、重量轻、使用方便等特点,愈来愈广泛地应用于摄影测量领域。
而普通数码相机并不是为摄影测量设计制造的,是非量测相机,其内方位元素无法直接测定,也存在较大的光学畸变差。
因此,必须对其进行严格的几何标定,获得其精确参数值。
数码相机标定参数包括相机的内方位元素和各项镜头畸变差。
数码相机的内方位元素包括相机的主点坐标(x0,y0)和主距 f。
数码相机的镜头畸变差是指相机物镜系统设计、制作和装备所引起的像点偏离其理想位置的点位误差,包括径向畸变差(K1,K2,K3),偏心畸变差(P1,P2)和面阵变形系数(B1,B2)[1]。
依据摄影测量空间前方交会原理,通过近景摄影测量试验,分析内方位元素对摄影测量精度的影响规律和各项镜头畸变差对摄影测量精度的影响。
1 数码相机标定技术数码相机的几何标定主要有基于精密光学测角仪的光学标定法和基于摄影测量原理的试验场标定法[2]。
其中,光学标定法的几何精度一般较低,适合于对几何精度要求不高的领域。
而通常采用后者。
试验场标定法是基于摄影测量空间后方交会的原理进行的,即将相机的内方位元素和各项镜头畸变差及外方位元素全部作为未知参数,利用空间后方交会的算法加以解算,从而获得相机的标定参数。
最详细、最完整的相机标定讲解
最详细、最完整的相机标定讲解最近做项⽬要⽤到标定，因为是⼩⽩，很多东西都不懂，于是查了⼀堆的博客，但没有⼀个博客能让我完全能看明⽩整个过程，绝⼤多数都讲的不全⾯，因此⾃⼰总结了⼀篇博客，给⾃⼰理⼀下思路，也能够帮助⼤家。
（张正友标定的详细求解还未完全搞明⽩，后⾯再加）在图像测量过程以及机器视觉应⽤中，为确定空间物体表⾯某点的三维⼏何位置与其在图像中对应点之间的相互关系，必须建⽴相机成像的⼏何模型，这些⼏何模型参数就是相机参数。
在⼤多数条件下这些参数必须通过实验与计算才能得到，这个求解参数（内参、外参、畸变参数）的过程就称之为相机标定（或摄像机标定）。
⽆论是在图像测量或者机器视觉应⽤中，相机参数的标定都是⾮常关键的环节，其标定结果的精度及算法的稳定性直接影响相机⼯作产⽣结果的准确性。
因此，做好相机标定是做好后续⼯作的前提，提⾼标定精度是科研⼯作的重点所在。
畸变（distortion）是对直线投影（rectilinear projection）的⼀种偏移。
简单来说直线投影是场景内的⼀条直线投影到图⽚上也保持为⼀条直线。
畸变简单来说就是⼀条直线投影到图⽚上不能保持为⼀条直线了，这是⼀种光学畸变（optical aberration）,可能由于摄像机镜头的原因。
相机的畸变和内参是相机本⾝的固有特性，标定⼀次即可⼀直使⽤。
但由于相机本⾝并⾮理想的⼩孔成像模型以及计算误差，采⽤不同的图⽚进⾏标定时得到的结果都有差异。
⼀般重投影误差很⼩的话，标定结果均可⽤。
坐标转换基础在视觉测量中，需要进⾏的⼀个重要预备⼯作是定义四个坐标系的意义，即摄像机坐标系、图像物理坐标系、图像像素坐标系和世界坐标系（参考坐标系）。
⼀、图像坐标系(x,y)⾄像素坐标系(u,v)1.两坐标轴互相垂直此时有2.⼀般情况，两轴不互相垂直此时有写成矩阵形式为：⼆、相机坐标系(Xc,Yc,Zc)⾄图像坐标系(x,y)(根据⼩孔成像原理，图像坐标系应在相机坐标系的另⼀边，为倒⽴反向成像，但为⽅便理解和计算，故投影⾄同侧。
