变送器安装作业指导书
压力变送器的安装和使用方法范本
编号：FS-QG-11293压力变送器的安装和使用方法
Installation and use of pressure transmitter
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
在安装使用压力变送器前应详细阅读产品样本及使用说明书，安装时压力接口不能泄露，确保量程及接线正确。
压力传感器及变送器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设，传感器及变送器周围应避免有强电磁干扰。
传感器及变送器在使用中应按行业规定进行周期检定。
电容式压力变送器常见故障分析与处理方法电容式压力变送器测量部分敏感部件采用全焊接结构，电子线路部分采用波峰焊接和接插件安装方式，整体结构坚固、耐用，故障甚少。
对绝大多数使用者来就，如发现敏感部件出现故障，一般无法自行修复，应与生产厂家联系更换其整体部件。
变送器测量部分的检查变送器测量部分产生的故障，都会引起变送器无输出或输出不正常，因此应首先检查变送器的测量敏感部件。
拆下法兰，检查敏感部件隔离膜片有无变
形，破损和漏油现象发生。
拆下补偿板，不取出敏感部件，检查插针对壳体的绝缘电阻，在电压不超过100V的情况下，绝缘电阻不应小于100MΩ。
接通电路和气路，当压力信号为量程上限值时，关闭气源，输出电压和读数值应稳定不动。
如果输出电压下降，则说明变送器有泄漏，可用肥皂水检查出泄漏部位。
请输入您公司的名字
Foonshion Design Co., Ltd。
电量变送器的安装事项及维护
电量变送器的安装事项及维护
电量变送器适用于各种三相三线和三相四线系统，并广泛用于电力，石油，煤炭，冶金，铁路，市政和电力的电气测量，自动控制和调度系统其他部门。
电量变送器的核心是电量转换电路，通过该电路可以将不同的测量电量转换为相应的输出电量，并采用与不同的测量电量相对应的不同转换电路。
安装事项及维护：
1.安装位置：电量变送器的安装位置应在电力系统的负载侧，避开高压干扰。
同时，要保证变送器的防尘、防水等性能，避免外部环境对设备的影响。
2.安装方向：电量变送器的安装方向要与电力系统中的电压方向一致。
如果安装角度不正确，则会影响电量变送器的精度和工作寿命。
3.安装方法：电量变送器要使用固定装置牢固固定在适当的位置上，避免设备振动或摇晃导致误差增大。
4.线路连接：电量变送器的线路连接要正确，包括电量变送器与电源的连接以及变送器与系统的连接。
5.保护措施：电量变送器需要在保护盒内进行合理布局和安装，以保护设备免受外部干扰和损坏。
6.校准：安装完成后，必须进行校准，以确保电量变送器的精度和工作性能。
7.维护：定期对电量变送器进行维护和检查。
使用期间要注意设备周围环境的变化，及时发现和处理故障问题。

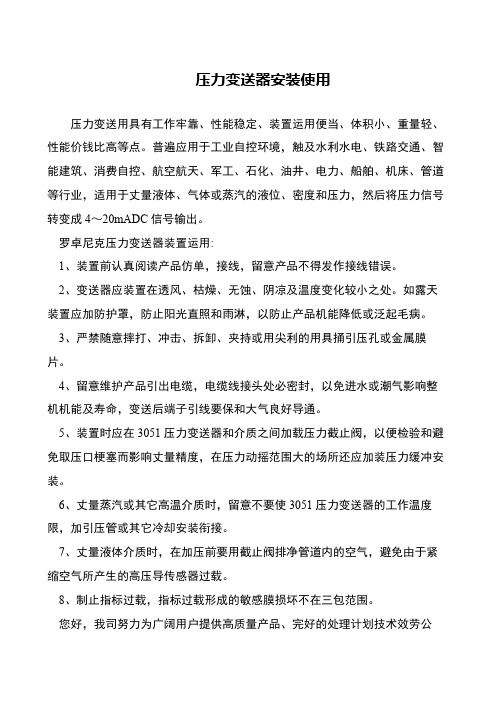

压力变送器安装使用
压力变送器安装使用
压力变送用具有工作牢靠、性能稳定、装置运用便当、体积小、重量轻、性能价钱比高等点。
普遍应用于工业自控环境，触及水利水电、铁路交通、智能建筑、消费自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等行业，适用于丈量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mADC信号输出。
罗卓尼克压力变送器装置运用:
1、装置前认真阅读产品仿单，接线，留意产品不得发作接线错误。
2、变送器应装置在透风、枯燥、无蚀、阴凉及温度变化较小之处。
如露天装置应加防护罩，防止阳光直照和雨淋，以防止产品机能降低或泛起毛病。
3、严禁随意摔打、冲击、拆卸、夹持或用尖利的用具捅引压孔或金属膜片。
4、留意维护产品引出电缆，电缆线接头处必密封，以免进水或潮气影响整机机能及寿命，变送后端子引线要保和大气良好导通。
5、装置时应在3051压力变送器和介质之间加载压力截止阀，以便检验和避免取压口梗塞而影响丈量精度，在压力动摇范围大的场所还应加装压力缓冲安装。
6、丈量蒸汽或其它高温介质时，留意不要使3051压力变送器的工作温度限，加引压管或其它冷却安装衔接。
7、丈量液体介质时，在加压前要用截止阀排净管道内的空气，避免由于紧缩空气所产生的高压导传感器过载。
8、制止指标过载，指标过载形成的敏感膜损坏不在三包范围。
您好，我司努力为广阔用户提供高质量产品、完好的处理计划技术效劳公。
电测量变送器标准化作业指导书
标准化作业指导书电测量变送器校验年月批准：审定：审核：编写：目录1、说明-----------------------------------------------42、作业流程图-----------------------------------------43、所需仪器仪表、工器具汇总表--------------------------54、主要危险点及预防措施-------------------------------55、标准化作业安全技术措施-----------------------------56、标准装置操作规程-----------------------------------57、标准化作业要求-------------------------------------88、标准化作业条件-------------------------------------89、标准化作业项目-------------------------------------910、标准化作业接线图----------------------------------911、标准化作业程序-----------------------------------1012、标准化作业检定结果的处理和检定周期---------------1313、收尾工作-----------------------------------------1414、标准化作业记录表格-------------------------------14一、说明1.本标准化作业指导书适用于沙角B电厂电量变送器校验工作。
2.本标准化作业指导书编写的依据2.1厂家使用说明书及图纸2.2国标JJG（电力）01-94《电测量变送器检定规程》3. 为保证检定后表计能正确、可靠工作，必须遵循以下几点：3.1必须按检定规程进行3.2试验接线应正确、可靠3.3检定过程应认真、谨慎3.4记录应清楚、完整，方便查询二、作业流程图三、作业准备3.1人员需求3-13.2试验设备及工器具要求表3-2试验设备及工器具要求试验所需的仪器设备及安全工器具必须经过校准、试验，保证其性能良好并处于有效期范围内。
变压器更换及安装作业指导书
变压器更换及安装作业指导书1. 作业项目名称：变压器更换及安装作业指导书2. 作业内容范围本指导书适用于变压器更换及安装作业；3. 编制（修订）文件依据3.1《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）3.2《铁路电力设备安装标准》（铁机字1817号）4. 人员准备5. 作业程序、检查方法及标准5.1作业前准备工作。
5.1.1作业人员应戴安全帽，穿绝缘鞋、工作服、带工具袋。
5.1.2备好安全用具：如令克棒、高低压测电笔（验电器），接地封线、等，并经试验合格。
5.1.3备好作业用的工具仪表，起重搬运工具及登高工具。
5.1.4对变压器进行试验合格，并确认合格，方可使用。
5.1.5对变压器进行全面检查，检查要求应符合《铁路电力设备安装标准》第二章第六节第二条规定。
5.2运行中变压器（调压器、电抗器）更换5.2.1根据相关文件要求，对发生下列情况的变压器实行更换作业5.2.1.1变压器发生短路故障变压器烧毁或变压器发生故障现场吊心处理不了的变压器。
5.2.1.2超过大修期限，需要进行更换。
5.2.1.3工程增容和进行容量调整。
5.2.2更换前查勘5.2.2.1了解变压器（调压器、电抗器）的运行及技术资料。
5.2.2.2了解变压器（调压器、电抗器）的运行环境及运输路径，更换的难易程度。
5.2.2.3将以上了解变压器设备情况记录在检修设备查勘单上，根据检修设备查勘单列出更换工作量，安排更换人员。
5.3停送电作业5.3.1按照停电审批有关要求，对运行中变压器更换应有停电施工计划。
5.3.2倒闸作业人员根据“停电作业工作票”或“安全工作命令簿”上的要求填写倒闸作业操作票。
5.3.3对影响信号的停电，先通知所属信号工区进行配合，并到行车室办理停用该路信号的登记手续，取得值班员同意签认后，在行车空隙期间，并确认另一路信号电源正常使用，申请一分钟倒切电源。
5.3.4 先断开低压总开关，有开关箱的应加锁，挂上“有人工作，禁止合闸”警示牌；无开关箱的要取下熔断器的保险丝，并挂上“有人工作，禁止合闸”警示牌；后断开高压开关或令克。
振动变送器使用方法与注意事项 变送器操作规程
振动变送器使用方法与注意事项变送器操作规程振动变送器紧要用于对大型旋转机械的振动监测，测量机械的机壳振动、轴瓦振动以及由各种故障引起的振动。
振动变送器的安装：1.依照用户安装尺寸，在被测机器的外壳上开一个螺纹孔，将变送器旋转到螺纹孔内旋紧，使变送器固定在被测机器的外壳上。
注意尽可能垂直或水平安装变送器。
2.视变送器安装位置的情况选择添加防护措施。
3.连接导线，可配接二芯或四心屏蔽电缆，将相同标识代码的端子与电缆相连接。
注意避开干扰大的信号电缆与变送器电缆并行走线。
振动变送器的使用：1.使用前需检查接线是否完好，确认工作电源是否为12～30V DC。
2.变送器通电后，确认无振动时输出电流为4.00mA左右。
3.检测开始，变送器输出应对应振动线性的4～mA电流输出。
4.变送器应保持清洁，注意不要碰损。
清洁时，可用汽油浸湿干净的布擦拭。
5.若需检修，须切断电源。
温度变送器故障分析及处理方法温度变送器应用的特别广泛，由于使用环境、现场、配套的仪表的千差万别，工程师、技术员或者维护和修理人员在使用过程中碰到过各种各样的问题。
在此，简要地分析一下几个紧要的引起温度变送器故障的原因。
1、温度传感器引起的故障这是常见的也是好判定的故障。
在使用过程中，一旦显现温度变送器输出异常，首先检查温度传感器是否显现故障。
在温度变送器电路正常的情况下，有以下几种情况。
（1）温度传感器断路。
温度变送器都有温度传感器熔断报警功能，此时无论变送器前端接的是热电阻还是热电偶，都会表现为变送器输出值小于标准信号即小于4mA。
目前标准的熔断报警电流是3.75mA,当测试温度变送器输出时，万用表显示的电流值为 3.75mA,同时变送器模块的红灯闪亮，即可判定温度传感器断路，更换前端的探头即可解决。
有的客户由于上位仪表的差异，对熔断报警电流有特别要求的，厂家是可以定制的，比如要求熔断报警电流小于3mA的，在保证精度的情况下可以做到2.95mA，甚至更低。
上海岛京压力变送器说明书
上海岛京压力变送器说明书
1、安装前请检查标牌上所标型号、量程及工作电源与现场是否一致；电源应采用稳定的稳压源。
2、本产品可以利用M20×1.5接口安装在管道（或容器壁）上无需安装支架。
为避免测量介质中有固体沉淀或其他粘稠物淤积变送器的进压孔，影响测量精度，建议安装时应将进压孔垂直向下（或向下倾斜一定的角度）。
3、在测量高温介质时，请使用引压管或其他冷却装置，把温度降至变送器使用温度范围内。
4、露天安装时，应尽量把变送器置于通风干燥处，避免强光直射和雨淋，否则会使变送器性能变差或出现故障。
5、当介质为腐蚀性气体（或液体）时，应在购买合同上予以注明介质名称、浓度、密度、温度等；特殊要求，我公司可按特殊工艺加工生产，以满足用户的不同需求。
6、变送器的量程≤5KPa时，安装位置会对零点输出产生影响，需在变送器安装结束后，对零点输出进行调节。
7、严禁将尖硬的东西伸入压力输入孔，齐平膜型变送器的膜片不能用手等任何东西碰撞，否则会造成损坏。
8、使用膜片裸露结构（即齐平膜）型压力变送器时，应定期清洗，以免引起误差。
9、液位变送器的电缆不能损伤，否则造成损坏；探头部分严禁摔碰，否则容易造成芯片损坏。
10、变送器属精密仪器，建议长期使用后到相关计量部门标定；非专业人员不得随意拆开，以免损坏。
变送器的安装及校验
一、技术条件：变送器的安装：（1）将变送器安装在托盘上，紧固螺栓。
（2）将托盘用U形螺栓固定在现场安装架上。
（3）将导压管与变送器连接。
（4）将工作电源接入变送器（5）检查各连接牢固、密封良好、平稳美观。
变送器的校验：（1）将变送器的高压侧与压力校验仪正确的连接，低压侧对空。
（2）选用符合标准的压力表。
（3）校验仪表回路正确接线并上电。
（4）连接手操器BT200/475,读取变送器参数并记录。
（5）根据要求修改变送器的量程（BT200在C21、C22项修改上下限，475在详细设置（4）-信号状况（2）-上限（2）-下限（3）。
并将变送器量程确定为5个鉴定点。
（6）逐次加压至各鉴定点，记录对应的仪表输出电流。
（7）逐次降压至各鉴定点，记录对应的仪表输出电流。
（8）计算变送器的示值误差是否在允许范围之内。
（9）如超出允许误差，重新调整零位和量程。
（10）填写校验报告。
（三）断电后拆除校验设施。
（12）清理现场。
2、技术要求（1）工具使用方法得当。
（2）操作步骤正确。
（3）接线正确，校验仪器选择正确。
（4）读取参数正确。
（5）管路密封实验符合技术要求。
（6）仪表调试精度符合技术要求。
（7）符合安全操作规范。
二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。
（2）照明良好，光线充足。
2341、准备时间：5min2^操作时间：50min《压力变送器的校验》考核评分表姓名：_____________________________准考证号：_________________________________考核开始时间：_______________________________考核终止时间：___________________________考评员：_________________________ 考核日期：年月日。
智能差压变送器作业指导书3
一、细则1. 目的用于智能差压变送器单体调试2. 范围适用于SFC协议通讯的系列智能差压变送器3. 责任和权限3.1负责调试技术的主管施工员应在调试前负责编写调试技术方案，并依据经批准的调试方案进行调试；负责对调试记录中数据的正确性进行审核；必要时，通知该项目调试人员重新复试；对调试记录中的调试项目数据是否符合规范要求负责；不合格仪表会同监理、业主等有关人员检查、确认后，退库处理。
3.2参加调试的人员应熟知调试工作内容、规范、标准；依据调试方案中确定的方法进行调试；认真填写调试记录；维护调试用标准仪器、设备；对调试结果的真实性、正确性和有效性负责。
4.依据标准4.1《自动化仪表工程施工及验收规范》GB50093—20024.2《石油、化工仪表工程施工技术规程》SHJ3521-19995. 工作程序5.1 所需仪器设备5.2 调校环境条件5.2.1 周围清洁、光线充足、通风良好。
5.2.2 环境温度在10-35℃之间，相对湿度不大于85%。
5.2.3 有上、下水和符合调校要求的电源及仪表空气源。
5.2.4 避开振动大、灰尘多、噪声大和有强磁场干扰的地方。
5.3 调校前的准备工作5.3.1制定调校技术方案，进行技术交底。
5.3.2 熟悉仪表说明书、仪表规格书；掌握仪表性能及操作要求。
5.3.3标准仪器要具备有效的检定合格证；基本误差的绝对值不应超过被校仪表基本误差绝对值的1/3。
5.4 调校方法5.4.1 外观检查5.4.1.1铭牌及设备的型号、规格、材质、测量范围、显示部分、使用电源等技术条件应符合设计要求。
5.4.1.2 无变形、损伤、油漆脱落、零件丢失等缺陷；外形主要尺寸、连接尺寸符合设计要求5.4.1.3端子、接头固定件等应完整；附件齐全。
5.4.1.4合格证及检定证书齐备。
5.4.2 参数整定5.4.2.1智能变送器的工作状态为数字通讯方式或模拟通讯方式；调校时将它设定在模拟通讯方式（便于监视输出电流）。
UDE系列射频导纳物位变送器作业指导书.doc
UDE系列射频导纳物位变送器检修作业指导书一、 检修状态000. 检修前准备.010. 办理施工作业票.020. 确认已具备安全检修的条件。
030. 断开电源线包好线头，拆除原变送器 040. 正确安装变送器100. 110. 两线端电压为24V200 行程调校210 零点量程调校220 线性度调校300 基本原理310 技术标准320 接线图（略）400 现场清扫 410 工艺人员验收二．检修初始状态动作卡001. B-( ) 联系工艺，并放空。
002. B-( ) 检修所须的零配件和相应的材料已备齐。
003. B-( ) 检修工具已备齐。
004. B-( )办理施工作业票005. B-( )施工作业票已按规定程序办理审批好。
006. B-( ) 确认已具备安全检修的条件。
签字( )录好正负颜色102. B-[ ]将信号线用黑胶布包好，或提前将信号断电处理103. B-[ ] 拆除防爆软管，抽出信号线104. B-[ ]拧上接线盒签字( )200. B-[ ] B-( )供电是否正常201. B-[ ] B-( )接线柱是否松动。
202. B-[ ] B-( )断开一根电源线，测量供电电压是否正常（24V）。
210. B-[ ] B-( ) 仪表信号用万用表豪安档串联回路检测4-20m A签字( )300 B-[ ] 在容器内没有物料介质的情况下调整电桥电路调皆电容的大小，平衡掉初始电容，使变送器输出为4 mA 。
310 B-[ ]升高容器内物料高度，测量实际物料高度，调节量程，使仪表输出与实际高度相符。
原理： 液位的变化引起导纳的变化，从而引起电流的变化。
它是一种两线制变送器，供电线同时是信号线。
410 技术标准：420 精确度：+/- 0.5%430 测量范围：0.05—50m.440 输入电压：额定电压24V DC 450 输出信号：4—20mA DC二线制 460 环境温度：-40—75度 470 接线图 （略）500 检查探头是否完好，有无变形，腐蚀及其他受损情况，清除探头的附着物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变送器安装作业指导书
标题：变送器安装作业指导书
文章内容：
一、引言
变送器是一种用于将物理量转换为可读的信号输出的设备。
在工业控
制和自动化系统中，变送器的应用非常广泛。
为确保变送器的正确安
装和使用，本文将详细介绍关于变送器的安装作业指导。
二、安全须知
在进行变送器安装作业之前，请务必阅读并遵守以下安全须知：
1. 请确保所使用的电源符合国家标准，并接地良好。
2. 在安装过程中，务必佩戴合适的个人防护设备，如手套、护目镜等。
3. 请勿在有电源的情况下进行触摸、拆卸或安装变送器。
4. 请确保工作场所通风良好，避免有害气体的累积。
三、准备工作
在开始安装之前，请准备以下工具和材料：
1. 水平仪
2. 扳手
3. 钳子
4. 接线端子
5. 导线
6. 绝缘胶带
7. 固定螺丝
四、安装步骤
1. 确定安装位置：根据实际需求确定变送器的安装位置。
通常情况下，变送器应安装在测量点附近，并保持与被测量介质的直接接触。
2. 固定变送器：使用合适的固定螺丝将变送器固定在安装位置上。
确
保变送器与安装表面完全贴合，以保证传感器的准确度。
3. 连接导线：将导线的一端连接到变送器的信号输入端子上。
确保导
线牢固连接，避免松动或接触不良。
4. 接地处理：将导线的另一端连接到接地端子上，确保变送器接地良好。
这有助于防止电磁干扰对变送器的影响。
5. 绝缘处理：对导线进行适当的绝缘处理，确保导线之间不会接触或
短路。
6. 检查水平：使用水平仪检查变送器是否安装水平。
如果不水平，可
使用扳手调整固定螺丝，使其水平。
五、调试和测试
1. 供电测试：在接线完成后，供给变送器电源，并观察变送器的指示
灯是否正常工作。
2. 数据测试：根据实际需求，使用测试仪器对变送器的输出信号进行
测试，验证变送器的测量准确性和稳定性。
3. 故障排除：如果在测试过程中发现问题，可检查导线连接是否牢固，电源是否正常，以及是否有其他可能导致故障的因素。
六、维护保养
1. 定期检查：定期检查变送器的外部情况，确保变送器没有受到损坏
或污染。
2. 清洁保养：定期清洁变送器并清除堵塞物，避免对变送器的正常运
行产生不利影响。
3. 注意防护：避免变送器受到过大的冲击或振动，确保其正常运行。
七、结束语
通过以上安装作业指导，您应该能够正确安装和使用变送器。
请务必
遵循以上步骤，并注意安全事项。
如果在安装过程中遇到问题，请随
时咨询专业人士或生产厂家。
八、参考文献
（参考文献根据需要进行添加）
（注：本文旨在提供变送器安装的指导，具体安装步骤应根据生
产厂家提供的安装手册进行操作。
）。
