【CN209724471U】一种电控硅油风扇离合器【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920425356.8
(22)申请日 2019.03.29
(73)专利权人 长春宝成汽车电子有限公司
地址 130000 吉林省长春市北湖科技开发
区盛北大街3333号北湖科技园产业一
期B3栋物业2层18-2号
(72)发明人 徐彦鹏
(74)专利代理机构 长春众邦菁华知识产权代理
有限公司 22214
代理人 李青
(51)Int.Cl.F01P 7/04(2006.01)F01P 7/08(2006.01)F01P 7/02(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种电控硅油风扇离合器
(57)摘要
一种电控硅油风扇离合器涉及汽车发动机
冷却系统领域，该离合器包括：前盖、壳体、主动
轴、从动板、主动板、阀片、计数环和磁轭线圈；前
盖和壳体通过螺栓装配，两者密封形成储油腔、
工作腔和流动通道；从动板安装在主动板上，主
动板装配在主动轴上，与主动轴同轴设置；主动
轴设置在前盖和壳体的中心轴上，装配在壳体
上，其顶端位于前盖内，磁轭线圈绕主动轴设置；
主动轴由轴体和导磁柱组成，导磁柱位于轴体内
部的顶端，轴体和导磁柱同轴设置；在主动板的
轴心两端各设有一阀片，阀片的一端安装在主动
板上，另一端远离主动板；对应着每个阀片下，主
动板上开有进油孔，在壳体内设有计数环。本实
用新型提高离合器寿命，降低成本，提高响应速
度。
权利要求书1页 说明书3页 附图2页CN 209724471 U2019.12.03
CN 209724471
U1.一种电控硅油风扇离合器，其特征在于，该离合器包括：前盖、壳体、主动轴、主动板、
从动板、阀片、计数环和磁轭线圈；所述前盖和壳体通过螺栓装配，两者密封形成储油腔、工
作腔和流动通道；所述从动板安装在主动板上，主动板装配在所述主动轴上，与主动轴同轴
设置；所述主动轴设置在所述前盖和壳体的中心轴上，装配在所述壳体上，其顶端位于所述
前盖内，所述磁轭线圈绕所述主动轴设置；所述主动轴由轴体和导磁柱组成，所述导磁柱位
于所述轴体内部的顶端，所述轴体和导磁柱同轴设置；在所述主动板的轴心两端各设有一
阀片，所述阀片的一端安装在所述主动板上，另一端由于弹性远离所述主动板；对应着每个
阀片下，所述主动板上开有进油孔，在所述壳体内设有计数环。
2.根据权利要求1所述的一种电控硅油风扇离合器，其特征在于，所述轴体的材料为
45#钢，导磁柱的材料为纯铁。
3.根据权利要求1所述的一种电控硅油风扇离合器，其特征在于，所述计数环与所述壳
体为一体铸造成型。
4.根据权利要求1所述的一种电控硅油风扇离合器，其特征在于，在所述前盖上设有散
热片，
所述散热片由直线散热块和弧线散热块组成。权 利 要 求 书1/1页
2CN 209724471 U
【CN209602162U】一种油水分离器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920257858.4(22)申请日 2019.03.01(73)专利权人 重庆凯天环保技术有限公司地址 400000 重庆市九龙坡区前进支路1号11-14号(72)发明人 高涛 (51)Int.Cl.C02F 1/40(2006.01)
(54)实用新型名称一种油水分离器(57)摘要本实用新型公开了一种油水分离器，包括分离箱，分离箱的内壁顶部焊接有隔板，且隔板的底部焊接有隔网，并且隔网的底部与分离箱的内壁焊接，分离箱由隔板分割为油水分离区和澄清出水区。本实用新型中，废水进入油水分离区以后，废水会缓缓的通过挡板，由于浮油与废水的比重不同而发生自然分离，从而实现油水分离的目的，该装置结构简单，生产成本低，观察镜直接查看水流情况，可以通过拆卸盖板，对油渍进行清除，在油水分离区内气压过高的时候，空气会对滑块进行挤压，使得滑块对复位弹簧挤压，随着滑块的滑动，会使得滑块位于泄气管的右侧，此时，泄气管与油水分离区连通，便可以进行泄压，
能够保障该装置内的气压稳定。
权利要求书1页 说明书3页 附图2页CN 209602162 U2019.11.08
CN 209602162
U1.一种油水分离器，包括分离箱(1)，其特征在于：所述分离箱(1)的内壁顶部焊接有隔板(11)，且隔板(11)的底部焊接有隔网(17)，并且隔网(17)的底部与分离箱(1)的内壁焊接，所述分离箱(1)由隔板(11)分割为油水分离区(2)和澄清出水区(16)，所述分离箱(1)的一侧靠近底部连通设置有进水管(4)，且进水管(4)与油水分离区(2)连通，并且进水管(4)的另一端连通设置有溶气组件(5)，所述溶气组件(5)的另一端连通设置有整流组件(6)，且整流组件(6)远离溶气组件(5)的一端连通设置有连接管(7)。2.根据权利要求1所述的一种油水分离器，其特征在于：所述油水分离区(2)的顶部中心处开设有排油孔，且排油孔内焊接有支撑环块(8)，所述支撑环块(8)的顶部可拆卸连接有盖板(9)，所述盖板(9)的顶部中心处焊接有半圆提手(10)。3.根据权利要求1所述的一种油水分离器，其特征在于：所述油水分离区(2)内焊接有三个挡板(3)，其中前板顶部高度高于进水管(4)顶部标高，中间板顶部高度位于液面以下，后板与分离箱(1)的底部连接。4.根据权利要求1所述的一种油水分离器，其特征在于：所述澄清出水区(16)的顶部中心处开设有观察口，且观察口内可拆卸连接有密封块(13)，并且密封块(13)内嵌设有观察镜(22)。5.根据权利要求1所述的一种油水分离器，其特征在于：所述隔板(11)内靠近顶部嵌设有泄压管(12)，所述泄压管(12)内滑动嵌设有滑块(19)，且滑块(19)的右侧中心处焊接有复位弹簧(21)，并且复位弹簧(21)的另一端与泄压管(12)的内壁焊接。6.根据权利要求5所述的一种油水分离器，其特征在于：所述泄压管(12)的左端焊接有过滤网(18)，所述泄压管(12)的顶部位于复位弹簧(21)的上方连通设置有泄气管(20)。7.根据权利要求1所述的一种油水分离器，其特征在于：所述分离箱(1)的两侧位于水平中线上焊接有两个固定块(15)，所述分离箱(1)远离进水管(4)的一侧连通设置有排水管(14)。8.根据权利要求1所述的一种油水分离器，其特征在于：所述溶气组件(5)由多个容器管构成，
【CN209722990U】一种“η”型槽基座【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920182597.4
(22)申请日 2019.02.01
(73)专利权人 成都航发液压工程有限公司地址 610000 四川省成都市郫县成都现代工业港北片区港北三路220号
(72)发明人 周旭
(74)专利代理机构 成都帝鹏知识产权代理事务所(普通合伙) 51265代理人 黎照西
(51)Int.Cl.E02D 17/20(2006.01)
(54)实用新型名称一种“η”型槽基座(57)摘要本实用新型公开了一种“η”型槽基座，包括底板、“η”型槽板和立柱连接板；所述“η”型槽板位于底板前端，所述“η”型槽板后部设有一个“η”型槽板定位孔；所述立柱连接板至少有一个，且立柱连接板上均设有立柱连接孔；所述“η”型槽两侧的底板上均设有地脚螺栓连接孔。本实用新型所提出的“η”型槽板基座结构简单，制造成本较低，在安装钢柱和支撑绳时方便快捷，也利于后期的维护，并且也延长了钢柱、支撑绳和基座的使用寿命，大大减少了维护和更换的
成本。
权利要求书1页 说明书3页 附图3页CN 209722990 U2019.12.03
CN 209722990
U1.一种“η”型槽基座，其特征在于：该“η”型槽基座包括与地基相连的底板(1)、固定支
撑绳的“η”型槽板(3)和与立柱相连的立柱连接板(4)，所述立柱连接板(4)固定在底板(1)
上；
所述“η”型槽板(3)位于底板(1)上且活动固定在立柱连接板(4)端部。
2.根据权利要求1所述的“η”型槽基座，其特征在于：所述“η”型槽板(3)包括限位板、弧
形槽和连接板，限位板和连接板分别位于弧形槽的两侧，所述弧形槽朝向底板，所述连接板
一端位于弧形槽的端部，另一端位于底板(1)上，所述连接板与立柱连接板(4)活动连接。
3.根据权利要求2所述的“η”型槽基座，其特征在于：所述立柱连接板(4)至少有一个，

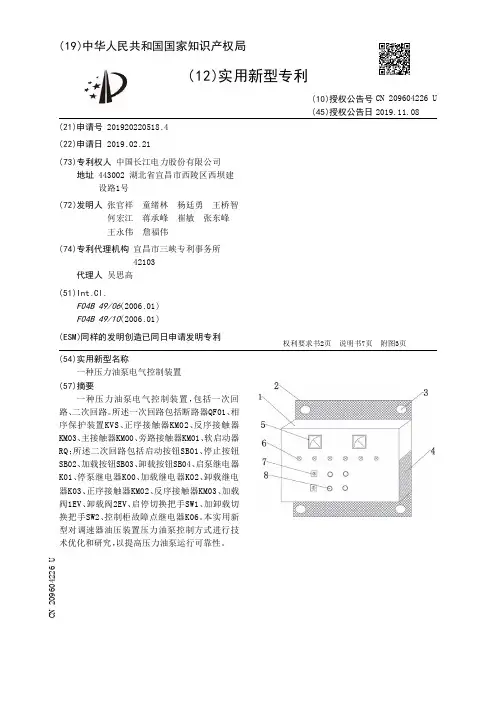

【CN209604226U】一种压力油泵电气控制装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920220518.4(22)申请日 2019.02.21(73)专利权人 中国长江电力股份有限公司地址 443002 湖北省宜昌市西陵区西坝建设路1号(72)发明人 张官祥 童绪林 杨廷勇 王桥智 何宏江 蒋承峰 崔敏 张东峰 王永伟 詹福伟 (74)专利代理机构 宜昌市三峡专利事务所 42103代理人 吴思高(51)Int.Cl.F04B 49/06(2006.01)F04B 49/10(2006.01)(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种压力油泵电气控制装置(57)摘要一种压力油泵电气控制装置，包括一次回路、二次回路。所述一次回路包括断路器QF01、相序保护装置KVS、正序接触器KM02、反序接触器KM03、主接触器KM00、旁路接触器KM01、软启动器RQ；所述二次回路包括启动按钮SB01、停止按钮SB02、加载按钮SB03、卸载按钮SB04、启泵继电器K01、停泵继电器K00、加载继电器K02、卸载继电器K03、正序接触器KM02、反序接触器KM03、加载阀1EV、卸载阀2EV、启停切换把手SW1、加卸载切换把手SW2、控制柜故障点继电器K06。本实用新型对调速器油压装置压力油泵控制方式进行技术优化和研究，
以提高压力油泵运行可靠性。
权利要求书2页 说明书7页 附图3页CN 209604226 U2019.11.08
CN 209604226
U1.一种压力油泵电气控制装置，包括一次回路、二次回路，其特征在于：所述一次回路包括断路器QF01、相序保护装置KVS、正序接触器KM02、反序接触器KM03、主接触器KM00、旁路接触器KM01、软启动器RQ；所述二次回路包括启动按钮SB01、停止按钮SB02、加载按钮SB03、卸载按钮SB04、启泵继电器K01、停泵继电器K00、加载继电器K02、卸载继电器K03、正序接触器KM02、反序接触器KM03、加载阀1EV、卸载阀2EV、启停切换把手SW1、加卸载切换把手SW2、控制柜故障点继电器K06；三相L1、L2、L3分别接入相序保护装置KVS，用于检测相序是否正确；任意两相并联接入电压表PV，用于检测主控制回路的电压；单相串联接入电流表PA，用于检测油泵电机运行时的电流；软启动器RQ通过空开QF02连接220V电源；软启动器RQ的故障继电器节点SS1连接主接触器KM00，用于在出现故障时断开电气回路；软启动器RQ的启动旁路继电器SS2连接旁路接触器KM01，按照电压从低到高启动，用于控制启动电流；所述启停切换把手SW1、启动按钮SB01、停泵继电器K00、启泵继电器K01依次串联形成手动启泵控制回路；所述启停切换把手SW1、启动按钮SB01先串联然后与启泵继电器K01并联、然后与停泵继电器K00串联闭锁，形成启泵自保持回路；所述启停切换把手SW1、停止按钮SB02、停泵继电器K00依次串联形成手动停泵控制回路；所述启停切换把手SW1、监控启动命令节电器节点J1、控制柜故障点继电器K06、停泵继电器K00、启泵继电器K01依次串联，形成监控远方启动控制回路；所述启停切换把手SW1、控制柜启动命令节电器节点Z1、控制柜故障点继电器K06、停泵继电器K01、启泵继电器K00依次串联形成控制柜远方启动控制回路，所述启停切换把手SW1、监控停止命令节电器节点J2、控制柜故障点继电器K06、停泵继电器K00依次串联形成监控远方停止控制回路；所述启停切换把手SW1、控制柜停止命令节电器节点Z2、控制柜故障点继电器K06、停泵继电器K00依次串联形成控制柜远方停止控制回路；所述启泵继电器K01、反序接触器KM03、相序保护装置KVS、正序继电器KM02依次串联形成正序保护控制回路；所述启泵继电器K01、正序接触器KM02、相序保护装置KVS、反序接触器KM03依次串联形成反序保护控制回路；所述加卸载切换把手SW2、加载按钮SB03、启泵继电器K01、加载继电器K02依次串联形成手动加载控制回路；所述加卸载切换把手SW2、卸载按钮SB04、卸载启动器K03依次串联形成手动卸载控制回路；所述加卸载切换把手SW2、监控加载命令节电器节点J3、控制柜故障点继电器K06、启泵继电器K01、
【CN209724560U】垂直轴发动机启动控制电路【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920593007.7(22)申请日 2019.04.28(73)专利权人 东莞市灿烨电器有限公司地址 523861 广东省东莞市长安镇沙头南区合顺路3号(72)发明人 韦兴华 (74)专利代理机构 深圳灼华创睿专利代理事务所(普通合伙) 44524代理人 张良子(51)Int.Cl.F02N 11/08(2006.01)
(54)实用新型名称垂直轴发动机启动控制电路(57)摘要一种垂直轴发动机启动控制电路，该电路包括电池组和放电控制继电器，其特征在于，其中电池组通过输出电路与启动电机电路相连，放电控制继电器设置在电池组的输出端与割草机启动电机之间，该电池组包括电芯、保护IC、充放电保护MOS管、传感电阻；保护IC跟电芯并联，采集电芯电压及内阻数据，保护IC跟充放电保护MOS管并联，并控制充放电保护MOS管导通和断开。本实用新型所涉及的垂直轴发动机启动控制电路，该保护电路能够确保电池组在安全的情况下启动割草机的电机，避免开关启动时产生的高压电弧放电，导致击穿电机的问题，降低了使用风险，
提高使用安全程度。
权利要求书1页 说明书2页 附图1页CN 209724560 U2019.12.03
CN 209724560
U1.一种垂直轴发动机启动控制电路，该电路包括电池组和放电控制继电器，其特征在于，其中电池组通过输出电路与启动电机电路相连，放电控制继电器设置在电池组的输出端与割草机启动电机之间，该电池组包括电芯、保护IC、充放电保护MOS管、传感电阻；保护IC跟电芯并联，采集电芯电压及内阻数据，保护IC跟充放电保护MOS管并联，并控制充放电保护MOS管导通和断开。2.根据权利要求1所述垂直轴发动机启动控制电路，其特征在于，该保护IC包括MOS管驱动模块、电压采集模块、温度检测模块、电池状态监控模块和电流检测模块，其中电压采集模块采集电芯电压，电流检测模块采集流通传感电阻的电流。3.根据权利要求1所述垂直轴发动机启动控制电路，其特征在于，该放电控制继电器由控制开关控制，在该放电控制继电器内设有MOS管、防止反向高压单元和MOS管快速关断控制单元，其中防止反向高压单元防止瞬间反向高压击穿MOS管，而MOS管快速关断控制单元监控MOS管温度，具有过热断开功能，防止MOS管过热烧毁。4.根据权利要求3所述垂直轴发动机启动控制电路，其特征在于，该控制开关内部设有防倾倒检测器和启动开关，该启动开关和防倾倒检测器两者是“与”逻辑关系，并由两者联合控制放电继电器。5.根据权利要求4所述垂直轴发动机启动控制电路，其特征在于，该放电控制继电器内
【CN209621514U】一种风电机组油脂引导收集装置【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920390442.X
(22)申请日 2019.03.26
(73)专利权人 郭宝贵地址 300000 天津市河西区台湾路16号
(72)发明人 郭宝贵 何灏 杨航 戴维义
(51)Int.Cl.F03B 13/00(2006.01)F03D 80/70(2016.01)
(54)实用新型名称一种风电机组油脂引导收集装置(57)摘要本实用新型公开了一种风电机组油脂引导收集装置，涉及风力发电领域，解决了现有技术中风电机组换油装置对废油利用不充分的问题，其技术要点是：包括废油箱、油管和发电机构，发电机构上设有涡轮和发电机，涡轮外侧设有涡轮壳，涡轮壳与涡轮通过密封轴承固定连接，涡轮的转轴与发电机的转子通过联轴器固定连接，油管固定连接在涡轮壳上的进油孔上，涡轮壳的出油孔通过出油管与废油箱连通；本实用新型通过涡轮发电机组将废油从高空流下产生的动能转化电能供换油装置使用，增加的废油的利用度同时节约了换油时消耗的能源；本实用新型还通过油管固定夹将油管吸附在风电机组的支撑柱上，
减小了油管脱落的风险。
权利要求书1页 说明书3页 附图2页CN 209621514 U2019.11.12
CN 209621514
U1.一种风电机组油脂引导收集装置，包括废油箱（1）和油管（3），其特征在于，还包括发
电机构（2），发电机构（2）固定连接在废油箱（1）上，发电机构（2）上设有涡轮（25）和发电机
（27），涡轮（25）外侧设有涡轮壳（22），涡轮壳（22）与涡轮（25）通过密封轴承固定连接，涡轮
（25）的转轴与发电机（27）的转子通过联轴器（23）固定连接，油管（3）固定连接在涡轮壳
（22）上的进油孔上，涡轮壳（22）的出油孔通过出油管（24）与废油箱（1）连通。
2.根据权利要求1所述的风电机组油脂引导收集装置，其特征在于，涡轮（25）和发电机

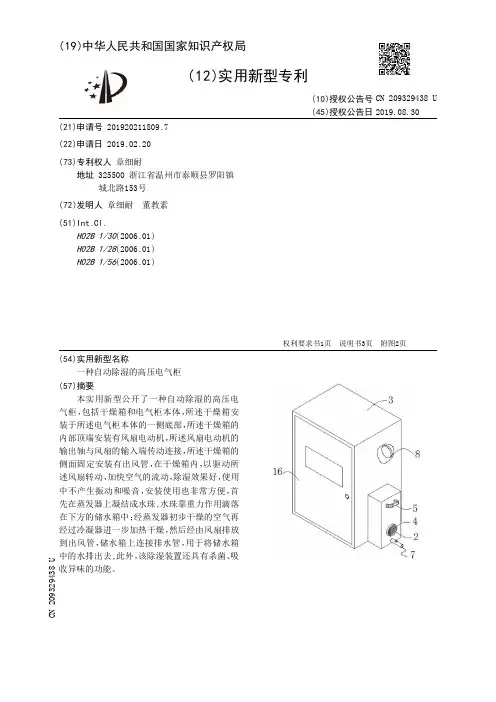

【CN209329438U】一种自动除湿的高压电气柜【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920211809.7
(22)申请日 2019.02.20
(73)专利权人 章细耐地址 325500 浙江省温州市泰顺县罗阳镇城北路153号
(72)发明人 章细耐 董教素
(51)Int.Cl.H02B 1/30(2006.01)H02B 1/28(2006.01)H02B 1/56(2006.01)
(54)实用新型名称一种自动除湿的高压电气柜(57)摘要本实用新型公开了一种自动除湿的高压电气柜，包括干燥箱和电气柜本体，所述干燥箱安装于所述电气柜本体的一侧底部，所述干燥箱的内部顶端安装有风扇电动机，所述风扇电动机的输出轴与风扇的输入端传动连接，所述干燥箱的侧面固定安装有出风管，在干燥箱内，以驱动所述风扇转动，加快空气的流动，除湿效果好，使用中不产生振动和噪音，安装使用也非常方便，首先在蒸发器上凝结成水珠,水珠靠重力作用滴落在下方的储水箱中；经蒸发器初步干燥的空气再经过冷凝器进一步加热干燥，然后经由风扇排放到出风管，储水箱上连接排水管，用于将储水箱中的水排出去,此外，该除湿装置还具有杀菌、吸
收异味的功能。
权利要求书1页 说明书3页 附图2页CN 209329438 U2019.08.30
CN 209329438
U1.一种自动除湿的高压电气柜，包括干燥箱（1）和电气柜本体（3），其特征在于：所述干
燥箱（1）安装于所述电气柜本体（3）的一侧底部，所述干燥箱（1）的内部顶端安装有风扇电
动机（13），所述风扇电动机（13）的输出轴与风扇（12）的输入端传动连接，所述干燥箱（1）的
侧面固定安装有出风管（6），所述出风管（6）与所述电气柜本体（3）的一侧内部连通，所述风
扇电动机（13）远离所述风扇（12）的一侧设有蒸发器（10），所述风扇（12）的下方设有压缩机
（9），所述压缩机（9）的顶部通过冷凝器（11）与所述蒸发器（10）的底部连接，所述蒸发器
【CN209732899U】一种吹风机保护装置及吹风机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920332547.X(22)申请日 2019.03.15(73)专利权人 莱克电气股份有限公司地址 215300 江苏省苏州市苏州新区向阳路1号(72)发明人 倪祖根 (74)专利代理机构 北京品源专利代理有限公司 11332代理人 胡彬(51)Int.Cl.A45D 20/12(2006.01)F04D 27/00(2006.01)H05K 7/20(2006.01)
(54)实用新型名称一种吹风机保护装置及吹风机(57)摘要本实用新型公开了一种吹风机保护装置及吹风机，其属于吹风装置技术领域，吹风机保护装置包括温度检测件和控制器，所述温度检测件能够检测发热组件的温度，所述控制器与所述温度检测件电连接，所述发热组件与所述控制器电连接，所述控制器根据所述温度检测件获得的温度值控制所述发热组件间歇性开启。在吹风机处于烘干模式时，若发热组件的温度过高，则控制器控制发热组件关闭停止发热、吹风机的鼓风机正常运转；此时，发热组件的余温也能保证有热风产生，不影响正常使用。待发热组件的温度降低后，控制器控制发热组件重新开启，间歇性开启有利于发热组件降温，以防止烧毁吹风机的部
件或者烫伤使用者。
权利要求书1页 说明书5页 附图2页CN 209732899 U2019.12.06
CN 209732899
U1.一种吹风机保护装置，其特征在于，包括温度检测件(1)和控制器，所述温度检测件(1)能够检测发热组件(40)的温度，所述控制器与所述温度检测件(1)电连接，所述发热组件(40)与所述控制器电连接，所述控制器根据所述温度检测件(1)获得的温度值控制所述发热组件(40)间歇性开启；所述控制器包括：存储单元，用于预存第一温度预设值和第二温度预设值；比较单元，用于将所述温度检测件(1)获得的温度值与所述第一温度预设值和第二温度预设值比较；执行单元，被配置为在吹风机处于烘干模式工作时，若所述温度检测件(1)获得的温度值高于所述第一温度预设值，则判断为过热，所述控制器控制所述发热组件(40)关闭停止发热、吹风机的鼓风电机(20)正常运转；在吹风机处于烘干模式工作且所述发热组件(40)处于停止状态时，若所述温度检测件(1)获得的温度值低于所述第二温度预设值，所述控制器控制所述发热组件(40)重新开启。2.根据权利要求1所述的吹风机保护装置，其特征在于，所述控制器与所述发热组件(40)之间通过加热调控电路连接，所述加热调控电路上设置有可控硅，所述控制器控制所述可控硅的打开和关闭。3.根据权利要求1所述的吹风机保护装置，其特征在于，所述控制器与所述鼓风电机(20)以及能够检测所述鼓风电机(20)附近温度的一辅助温度检测件(2)电连接，所述控制器根据所述辅助温度检测件(2)获得的温度值控制总供电单元关闭。4.根据权利要求3所述的吹风机保护装置，其特征在于，所述存储单元内预存有第三温度预设值，所述辅助温度检测件(2)获得的温度值高于所述第三温度预设值时，所述控制器控制所述总供电单元关闭。5.根据权利要求3所述的吹风机保护装置，其特征在于，所述鼓风电机(20)与所述发热组件(40)并联，所述温度检测件(1)和所述辅助温度检测件(2)并联。6.根据权利要求1所述的吹风机保护装置，其特征在于，在吹风机的出风口处设置风速感应器，所述风速感应器与所述控制器电连接。7.根据权利要求6所述的吹风机保护装置，其特征在于，所述存储单元内预存有风速预设值，所述风速感应器获得的风速值低于所述风速预设值时，所述控制器控制所述发热组件(40)停止发热。8.根据权利要求1所述的吹风机保护装置，其特征在于，在所述鼓风电机(20)上设置有转速传感器，所述转速传感器与所述控制器电连接。9.根据权利要求8所述的吹风机保护装置，其特征在于，所述温度检测件(1)获得的温度值低于所述第二温度预设值且所述转速传感器获得的转速值在转速预设范围内，所述控制器控制所述发热组件(40)重新开启。10.一种吹风机，其特征在于，包括如权利要求1-
【CN209729790U】一种高回弹性防静电智能开关【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920243688.4(22)申请日 2019.02.25(73)专利权人 深圳市莱克斯瑞智能家居有限公司地址 518106 广东省深圳市宝安区光明新区公明办事处光明高新园区东侧七号路中科诺数字科技工业园厂房13楼B座(72)发明人 邝润坚 刘平涛 (74)专利代理机构 北京知呱呱知识产权代理有限公司 11577代理人 冯建基 朱红涛(51)Int.Cl.H01H 13/705(2006.01)H01H 13/36(2006.01)H01H 13/10(2006.01)
(54)实用新型名称一种高回弹性防静电智能开关(57)摘要本实用新型实施例涉及智能家居技术领域，公开了一种高回弹性防静电智能开关，包括依次连接的按键模组、弹片板、PCB板、底框以及控制盒，所述弹片板靠近按键模组的一侧开设有弹片槽，所述弹片槽的底部固定竖立设置有支撑梁，所述支撑梁的一侧固定连接有延伸至高出弹片板的弹片，弹片呈朝向弹片槽弯曲的圆弧状结构。弹片板每联上均设有弹片，弹片板每联上部中央设置有支撑梁，在联框式扣合安装开关时，安装时施加的按压力集中在支撑梁上，进而通过PCB板分散吸收，有效的保护了弹片不受过大的按压力而发生永久性形变，进而延长了弹片的使用寿命，
进而提升智能开关产品的使用时间。
权利要求书1页 说明书3页 附图4页CN 209729790 U2019.12.03
CN 209729790
U1.一种高回弹性防静电智能开关，包括依次连接的按键模组(1)、弹片板(2)、PCB板(3)、底框(4)以及控制盒(5)，其特征在于：所述弹片板(2)靠近按键模组(1)的一侧开设有弹片槽(21)，所述弹片槽(21)的底部固定竖立设置有支撑梁(22)，所述支撑梁(22)的一侧固定连接有延伸至高出弹片板(2)的弹片(23)，弹片(23)呈朝向弹片槽(21)弯曲的圆弧状结构。2.根据权利要求1所述的一种高回弹性防静电智能开关，其特征在于：所述弹片板(2)靠近PCB板(3)的一侧固定安装有方形的限位柱一(24)，所述PCB板(3)上开设有与限位柱一(24)配合的限位孔(31)，所述限位柱滑动设置在限位孔(31)内。3.根据权利要求1所述的一种高回弹性防静电智能开关，其特征在于：所述底框(4)上固定连接有热熔柱(41)，所述PCB板(3)上开有与热熔柱(41)配合的热熔孔(32)。4.根据权利要求1所述的一种高回弹性防静电智能开关，其特征在于：所述按键模组(1)包括按键壳体(11)和固定安装在按键壳体(11)上的开关触点(12)，所述按键壳体(11)和底框(4)的面积大于PCB板(3)和弹片板(2)的大小，所述按键壳体(11)靠近弹片板(2)一侧的周边固定连接有限位柱二(13)和卡扣(14)，所述底框(4)上开有与限位柱二(13) 和卡扣(14)配合的卡槽(42)。5.根据权利要求4所述的一种高回弹性防静电智能开关，其特征在于：所述按键壳体(11)为塑胶制成的壳体，
【CN209774531U】一种起针装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920613900.1(22)申请日 2019.04.28(73)专利权人 深圳市聚友缘电子科技有限公司地址 518000 广东省深圳市龙华区大浪街道浪口社区华霆路119-2号潮回楼工业园2栋2层(72)发明人 卢海 (74)专利代理机构 深圳余梅专利代理事务所(特殊普通合伙) 44519代理人 井杰 高真辉(51)Int.Cl.B25B 27/02(2006.01)
(54)实用新型名称一种起针装置(57)摘要本实用新型涉及一种起针装置。这种起针装置包括上板、下板以及若干直线排列的陶瓷针，陶瓷针从上板插入并贯穿下板，起针装置还包括一个导轨以及一个起针器，上板的上表面设有导轨，导轨的长度方向与陶瓷针排列方向重合；起针器与导轨滑动连接，起针器用于在沿着导轨长度方向平移滑动时将陶瓷针连续拔起。本实用新型通过设置导轨和沿着导轨滑动的起针器，起针器在平移时能够逐渐将陶瓷针逐一拔起，操作简单方便，耗时得到降低，效率得到提高，满足用户
需求。
权利要求书1页 说明书3页 附图4页CN 209774531 U2019.12.13
CN 209774531
U1.一种起针装置，其包括上板、下板以及若干直线排列的陶瓷针，陶瓷针从上板插入并贯穿下板，其特征在于，还包括一个导轨以及一个起针器，所述上板的上表面设有所述导轨，所述导轨的长度方向与陶瓷针排列方向重合；所述起针器与导轨滑动连接，所述起针器用于在沿着导轨长度方向平移滑动时将陶瓷针连续拔起。2.如权利要求1所述的起针装置，其特征在于，所述起针器只有沿着导轨长度方向平移滑动的自由度。3.如权利要求2所述的起针装置，其特征在于，所述导轨的截面呈中空四方形，所述起针器底部与导轨内部底面紧贴，所述起针器设有肩部，所述导轨设有对应的挡板，所述起针器的肩部与挡板紧贴并被挡板卡住。4.如权利要求1所述的起针装置，其特征在于，所述起针器包括两个用于陶瓷针拔起的楔块，两个楔块并排放置并且两个楔块之间留有供陶瓷针通过的通道，所述通道的宽度小于陶瓷针端头宽度；所述楔块用于：在所述起针器在平移滑动拔起陶瓷针时，所述楔块的尖端从陶瓷针端头下方穿过并且楔块的斜面通过抵顶陶瓷针端头下方以逐渐将陶瓷针拔起。5.如权利要求4所述的起针装置，其特征在于，所述楔块的厚端连接有一个端块，所述通道贯穿端块，所述端块还设有供陶瓷针端头穿过的水平通孔，所述通孔设在通道上方并与通道相连通。6.如权利要求4所述的起针装置，其特征在于，所述陶瓷针的端头分为上下两部分，上部比下部的宽度大；或者所述陶瓷针的端头侧壁呈倒锥形。7.如权利要求6所述的起针装置，其特征在于，每个陶瓷针的端头均设在导轨内。8.如权利要求5所述的起针装置，其特征在于，所述起针器还包括一手柄，手柄端部固定一个连杆，
【CN209728547U】一种机械式温湿度一体控制器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920382542.8(22)申请日 2019.03.25(73)专利权人 接佳电气（上海）有限公司地址 201802 上海市普陀区银杏路659号7幢101室(72)发明人 沈才智 (74)专利代理机构 北京中索知识产权代理有限公司 11640代理人 赵登阳(51)Int.Cl.G05D 27/02(2006.01)
(54)实用新型名称一种机械式温湿度一体控制器(57)摘要本实用新型公开了一种机械式温湿度一体控制器，包括控制器外壳，所述控制器外壳的两侧外壁均开设有安装口，且两个安装口的内壁分别通过螺栓固定有进风扇和排风扇，所述进风扇的一侧外壁通过螺栓固定有第一波纹管，所述控制器外壳底部内壁的两侧分别通过螺栓固定有第一安装板和第二安装板，且第一安装板靠近第二安装板的一侧外壁开设有矩形口，且矩形口的内壁通过螺栓固定有出风窗，所述第一波纹管的一端连接在出风窗上。本实用新型通过在进风扇的一侧设置两种出风方式，减少了散热的时间，解决了现有的控制器散热时间长的问题，通过将进风扇吸进的风进行速热，可通过热风将控制器
内的水份蒸发。
权利要求书1页 说明书2页 附图2页CN 209728547 U2019.12.03
CN 209728547
U1.一种机械式温湿度一体控制器，包括控制器外壳(1)，其特征在于，所述控制器外壳(1)的两侧外壁均开设有安装口，且两个安装口的内壁分别通过螺栓固定有进风扇(2)和排风扇(9)，所述进风扇(2)的一侧外壁通过螺栓固定有第一波纹管(3)，所述控制器外壳(1)底部内壁的两侧分别通过螺栓固定有第一安装板(4)和第二安装板(5)，且第一安装板(4)靠近第二安装板(5)的一侧外壁开设有矩形口，且矩形口的内壁通过螺栓固定有出风窗(12)，所述第一波纹管(3)的一端连接在出风窗(12)上，所述第一安装板(4)一侧外壁的两侧均通过螺栓固定有电动滑轨(14)，且两个电动滑轨(14)的内壁滑动连接有同一个安装杆(13)，所述安装杆(13)的一侧外壁通过螺栓固定有气嘴(8)，所述第一波纹管(3)的一侧外壁开设有圆口，且圆口的内壁套接有第二波纹管(7)，所述第二波纹管(7)的一端连接在气嘴(8)上，所述进风扇(2)的一侧外壁通过螺栓固定有十字固定架，且十字固定架的一侧外壁通过螺栓固定有电阻丝(15)。2.根据权利要求1所述的一种机械式温湿度一体控制器，其特征在于，所述第二安装板(5)的一侧外壁开设有出风口，且出风口通过管道连接在排风扇(9)上。3.根据权利要求1所述的一种机械式温湿度一体控制器，其特征在于，所述控制器外壳(1)的一侧内壁通过螺栓固定有温湿度传感器(10)，且温湿度传感器(10)输出端通过信号线连接有微处理器。4.根据权利要求1所述的一种机械式温湿度一体控制器，其特征在于，所述进风扇(2)的一侧外壁通过螺栓固定有防尘罩(6)。5.根据权利要求2所述的一种机械式温湿度一体控制器，其特征在于，所述管道内壁和第一波纹管(3)内壁均套接有电磁阀(11)。6.根据权利要求1所述的一种机械式温湿度一体控制器，其特征在于，所述进风扇(2)、排风扇(9)、电磁阀(11)、电动滑轨(14)和电阻丝(15)均通过导线连接有开关，且开关通过
