PCB板设计与制作——实验报告材料
实用文档 实验名称 AutoCAD软件操作 一、实验目的及要求 1、学习AutoCAD的使用； 2、绘制电路图形 3、掌握AutoCAD图的输出和保存操作 二、实验内容 1、AutoCAD基本操作实验 2、AutoCAD图层、文字和标注操作实验 3、基于AutoCAD电路图绘制 4、AutoCAD图的输出与保存操作实验 三、实验原理 CAD(全称Computer Aided Designs)即是”计算机辅助设计”。Auto CAD是1982年问世，由美国Autodesk公司开发的计算机辅助设计制图软件，具有强大的图形绘制，编辑功能。CAD目前已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等领域。 电子信息工程专业学生要求学会AutoCAD设计软件的使用，掌握基本图形的绘制和电子电路图的设计，培养学生的创新与自学能力。要求通过软件的安装、电路图形的绘制、图形标注、文字标注、电路原理图的设计等，学会AutoCAD的基本操作及应用。 四、仪器设备 PC、Autocad软件等 五、实验步骤 1. AutoCAD基本操作实验 （1）画圆、圆弧、直线、多边形、矩形、椭圆； （2）熟悉移动、复制、旋转、平移、偏移复制等操作。 2. AutoCAD图层、文字和标注操作实验 （1）建立多个图层，并设置图层的属性； （2）输入文字，并修改文字属性； （3）给不同的图形标注尺寸。 3. 基于AutoCAD电路图绘制 利用Autocad设计中心中的电器元件库，绘制电路图。
实验成绩： 实用文档 4. AutoCAD图的输出与保存操作实验 （1）绘制某个电路图； （2）将电路图以JPG格式输出； （3）将Autocad图插入到word中，并进行修改。 六、实验记录 (1):输入起点0,0 输入缩写L，空格，然后输入0,0，空格，直线的起点就到了零点零处。（x,y）
(2):画出规定长度的直线 输入缩写L，空格，点先第一个点，然后选择方向，再输入长度，空格。 实用文档
(3):画角度线： 画一条线，鼠标一定角度的移动，软件会自动捕捉一定的角度，当软件显示是四十五度（示例）时，点鼠标左键，出来的角度就是四十五度的线。
七、分析与结论 实用文档 我们就应该明白，好的CAD图纸应该具有以下两个特征：清晰、准确。清晰，就是需要表达的东西必须清楚明了。好的图纸，看上去一目了然。构件表达、尺寸标注、文字说明清清楚楚，互不重叠……图面清晰除了能清楚表达设计思路和设计内容外，也是提高绘图速度的基础。 准确，就是标注不能错误，指示不能模糊。制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。我们在使用CAD绘图时，无时无刻都应该把以上两点铭刻在心。只有做到这两点，才能说在绘图方面基本过关。 图面表示要“清晰”、“准确”，而在绘图过程中，还有同样重要的一点，就是“高效”。能够高效绘图，好处不用多说。 八、附图粘贴 实用文档 实验名称 电子电路原理图绘制 一、实验目的及要求 1、熟悉操作界面及各菜单命令； 2、了解图纸参数的设置方法； 3、熟悉原理图设计的基本流程 4、学会元器件的查找、放置和排列的方法； 5、学会原理图布线的方法。 6、学会绘制原理图符号的方法。 二、实验内容 1、PCB设计软件的基本操作 2、建立设计文件； 3、设置图纸参数. 4、绘制电源模块电路原理图。 5、绘制原理图符号 三、实验原理 PCB软件设计是以电路原理图为根据，实现电路设计者所需要的功能。印刷电路板的设计主要指版图设计，需要考虑外部连接的布局。内部电子元件的优化布局。金属连线和通孔的优化布局。电磁保护。热耗散等各种因素。优秀的版图设计可以节约生产成本，达到良好的电路性能和散热性能。简单的版图设计可以用手工实现，复杂的版图设计需要借助计算机辅助设计(CAD)实现。 电子信息工程专业学生要求学会PCB设计软件的使用，掌握原理图设计的基本流程，培养学生的创新与自学能力。要求通过建立设计文件、设置图纸参数、绘制电源模块电路原理图等，学会PCB的基本操作及应用。 四、仪器设备 PC、PCB设计软件等 五、实验步骤 1、PCB设计软件的基本操作 2、建立设计文件； 3、设置图纸参数. 4、绘制电源模块电路原理图。
实验成绩： 实用文档 5、绘制原理图符号 六、实验记录 绘图步骤： A：放置原件 a.选择待放置元件所在的电气图形库作为当前原件电气图形库文件。 b.在原件电气图形库文件列表窗口内，找出并单击 Miscellaneous Devices.Lib文件，使它成为当前元件电气图形库文件。
c.在元件列表内找出并单击所需的元件。 d.放置元件。 B:调整元件方向 移动鼠标调整、按空格键逆时针方向旋转90度、按X键左右对称、按Y键上下对称
C：删除多余的元件 D:修改元件选项属性——序号、封装形式、型号（或大小） E:连线 F:放置电气节点 G:放置电源和地线 (1)：PCB制图电路原理图 实用文档 (2):PCB板图 实用文档
七、分析与结论 经过此次Protel课程设计实习，基本达到了对Protel 99SE软件有初步认识和熟悉，并掌握了使用Protel 99SE软件进行电路图的设计和绘制的方法。Protel的不仅仅限于这一点点内容，还有好多好多的知识有待我去学习。这次实验的收获大体上有这么一些：熟悉了Protel99 SE工作环境、掌握了Protel99 SE原理图编辑器工作环境的设置方法、掌握了元件库的添加与删除方法、掌握了放置元件及调整其属性的方法、掌握了连线、电气连接点、总线、总线分支及网络标号放置与设置其属性的方法以及掌握了放置正确I/O端口的方法。首次接触Protel 99SE软件时，对各个元件的查找和对元件库的管理和添加是第一个难点，其次就是对于绘制原理图的一些细节把握还不够到位，比如在绘制原理图元件时要注意元件一般的尺寸大小，不能太大也不能太小了，还有元件管脚电气属性的设置的方法。原理图的绘制完成后便是修改名称和添加元件库了。这些基本方法都掌握后, 就可以绘制一些基本的原理图了, 绘制图形要注意元件的摆放和整体的布局，绘制的原理图要求美观，清晰。 此外，本次试验最大的收获是元件的编辑以及对一些元件的功能和特性的认识，基本上不会找的元件都是自己动手编辑的，对元件的认识能够为我以后更深入学习和研究硬件系统打下坚实的基础，随着以后学习内容的增多，我会认识越来越多的元器件，这绝对是一笔难得的财富。因为我相信不管是对Protel的学习还是对元器件的认识都会对我做项目有很大的帮助，所以我会尽心尽力的学好这么课程。本课程实践操作的要求很高，所以在理解基本原理的形式下，动手实践才是学好这么课程的关键。 在将来的学习中需要更加努力，不断学习，才能有所提高！ 八、附图粘贴 实用文档 实用文档 实验名称 PCB图绘制 二、实验目的及要求 1、熟悉操作界面及各菜单命令； 2、了解图纸参数的设置方法； 3、熟悉PCB图设计的基本流程 二、实验内容 1、PCB设计软件的基本操作 2、建立设计文件； 3、设置图纸参数. 4、绘制PCB图。 5、图纸输出 三、实验原理 （1）首先启动Altium Designer软件； （2）在file中Project点击PCB Project中新建项目文件，并将其设置合适的保存位置； （3）在Project面板的PCB Projec右击并选择Schematic，建立原理图； （4）然后就可以按照原理图绘制原理图了； （5）原理图画好后，检查有无错误； （6）建立PCB板； 五、实验步骤 (1): 启动DXP软件，点击File—New—PCB Project,打开之前所画的原理图（期末试卷.sch），并新建PCB，并保存。 (2): 绘制板框，PCB必须要定义一个外形边界，在机械层绘制外形线，绘制一个3000mil×3000mil的板框。 (3):绘制禁止布线区，完成整块板框。 (4):将原理图中元件导入PCB中，进行布局的准备：在原理图中，点击“Design”→“Update PCB 期末试卷.schdoc”命令，然后在工程修改单对话框中点击【Execute Changes】按钮，就可以更新PCB了。 (5):将元件一次放入板框中，进行布局，要使所有元件都放在合适的位置，考虑美观、方便布线等原则。
实验成绩： 实用文档 (6):对已经布局好元件的PCB进行连线，按照飞线的指引，设计好规则后进行依次连线，在不方便连线的地方可以按小键盘“*”键进行顶层、底层变化来连线。 (7):至此PCB电路已基本完成，PCB中经常在信号层上添加覆铜，它可以用于连接电源，也可以用于通过大电流，执行菜单“Place”→“Polygon Plane”命令，将弹出“Polygon Plane”对话框，设置Connect to het为“GND”，在顶层覆铜, (8):类似地，在PCB底层也覆铜，完成整块PCB板的设计。 七、分析与结论 通过这次实验，我对DXP 2004软件的有了更深的认识，熟悉了其操作环境，并掌握了用DXP设计PCB电路板的的基础知识。通过绘制印刷电路板，更加深入了解整个电路板绘制、设计方法，从绘制板框、导入原件、原件布局、连线等步骤，熟悉并掌握使用Protel DXP绘制PCB以及PCB设计的具体流程。 通过了两次实验，我对Protel DXP 这款软件有了全新的认识，了解了PCB设计的一般流程，知道了从原理图到印刷电路板的过程，在今后科研学习中，相信我能更加熟练运用这款软件。 但同时也暴露出有一定的问题，比如在PCB连线时遇到的巨大困难，以及出现的各种错误，都让我在这个过程中比较艰辛，但最终问题的解决帮助我深入的去了解一些原理性问题，让我对PCB有了更浓厚的兴趣。 八、附图粘贴

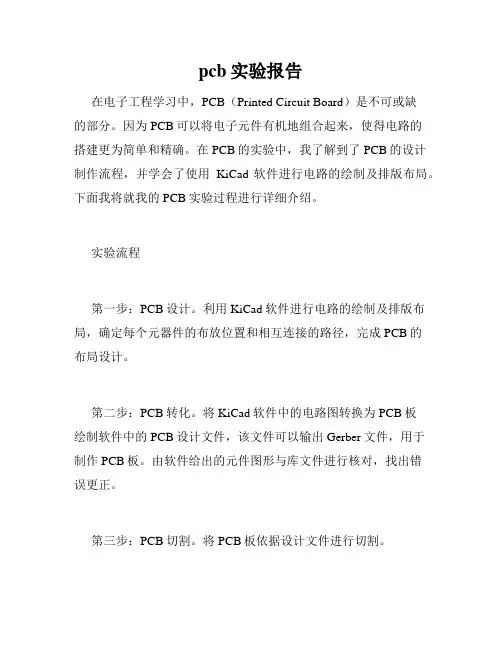

pcb实验报告
pcb实验报告在电子工程学习中，PCB（Printed Circuit Board）是不可或缺的部分。
因为PCB可以将电子元件有机地组合起来，使得电路的搭建更为简单和精确。
在PCB的实验中，我了解到了PCB的设计制作流程，并学会了使用KiCad软件进行电路的绘制及排版布局。
下面我将就我的PCB实验过程进行详细介绍。
实验流程第一步：PCB设计。
利用KiCad软件进行电路的绘制及排版布局，确定每个元器件的布放位置和相互连接的路径，完成PCB的布局设计。
第二步：PCB转化。
将KiCad软件中的电路图转换为PCB板绘制软件中的PCB设计文件，该文件可以输出Gerber文件，用于制作PCB板。
由软件给出的元件图形与库文件进行核对，找出错误更正。
第三步：PCB切割。
将PCB板依据设计文件进行切割。
第四步：PCB组装。
对元器件进行组装，根据原理图制定组装计划，在PCB板上插入各种海量型号的元器件，制作不同的电路。
实验结果这次PCB实验我设计了一个数字电子钟，并采取了8片7段LED数码管显示时间，外部接电源，采用DS1302作为实时时钟芯片进行秒级时间计算，并将计算结果通过单片机输出控制给LED显示器，完成对时间的显示。
最终PCB板的制作如图所示。
经过测试，实验设计的数字电子钟显示正常，秒级时间数字正常跳动，且显示精准无误。
证明我在PCB实验过程中的每一个步骤都较为成功。
反思与收获通过这次的PCB设计实验，我不仅掌握了KiCad软件的使用技能，而且更可以向工程师那样进行 PCB 设计。
同时，我还能更好地理解它的内部机制，为我今后的电子工程学习奠定了坚实的基础。
而且，这次实验中我还意识到了严谨性的重要性，包括在元器件选用方面，芯片选择与电源大小、电压等基本参数的匹配等。
所以我作为一个学生，在接下来的电子工程学习中，会更严谨认真地对待每个实验报告。
pcb课程设计实验报告
pcb课程设计实验报告本次课程设计实验的内容是设计一块包含多个功能的PCB电路板，该电路板包含电源管理、信号放大、滤波和控制逻辑等多个模块。
本文将从电路板的设计思路、实验步骤、成果展示和问题与改进等方面进行阐述。
一、设计思路该电路板的设计需要考虑电源管理、信号放大、滤波和控制逻辑等多个方面，并且需要将这些模块有机地结合在一起，保证整个电路板的性能和可靠性。
在设计中，我们选用了TI的TINA软件进行仿真，并根据仿真的结果对电路进行了优化设计，最终得到了符合要求的电路原理图和PCB电路板布局图。
二、实验步骤1、电源管理模块设计：该模块主要包括两个先后级别的稳压电路和一个电压监测芯片。
先后级别的稳压电路用于将电源电压从12V降压到5V和3.3V，保证整个电路板的稳定工作。
电压监测芯片用于监测电池电压，在电压低于预设值时发出警报信号。
2、信号放大和滤波模块设计：该模块主要用于放大和滤波采集到的传感器信号。
我们选用了一款高精度可编程运放作为信号放大电路的核心部件，并在其前后分别添加了高通和低通滤波器，以保证信号的稳定性和精度。
3、控制逻辑模块设计：该模块主要用于控制整个电路板的工作，并且需要能够根据用户的输入产生相应的控制信号。
我们选用了一款基于STM32F0的微控制器，并在其周围添加了相应的外设电路，比如USB接口、LCD显示屏和按键输入等。
4、PCB电路板设计：在得到以上模块的原理图和电路板布局图后，我们对整个电路板进行了逐层布线和优化设计，并且通过3D模拟软件进行了可视化仿真。
最终，我们得到了一块符合要求的PCB电路板。
三、成果展示最终实验成果如下图所示：（此处插入图片）可以看到，整个电路板具有紧凑、结构合理、线路清晰等特点，并且每个模块都可以独立集成或拆卸。
在实际测试中，该电路板的各模块均能正常工作，达到了预期的效果和性能。
四、问题与改进在设计中，我们也遇到了一些问题，比如信号放大的误差问题、电源管理的功耗问题等。
pcb板制作工艺流程实验报告
pcb板制作工艺流程实验报告PCB board manufacturing technology process experimental reportIn this experiment, we aimed to study the process of manufacturing PCB boards, which are an essential component in electronic devices. We started by understanding the basic concept of printed circuit boards and the materials required for their fabrication.在这个实验中，我们旨在研究 PCB 板的制造过程，这是电子设备中必不可少的组件。
我们首先理解了印刷电路板的基本概念以及制造它们所需的材料。
We then moved on to the actual manufacturing process, which involves several key steps such as designing the layout, printing the circuit, etching, and drilling. Each of these steps is crucial in ensuring the final product meets the required specifications and standards.然后，我们转向实际的制造过程，这包括几个关键步骤，如设计布局、印刷电路、蚀刻和钻孔。
这些步骤中的每一个都对确保最终产品符合所需的规格和标准至关重要。
One of the most important aspects of PCB manufacturing is the layout design, which determines the arrangement of the components and the routing of the electrical connections on the board. This process requires careful planning and attention to detail to ensure that the final layout is efficient and reliable.PCB 制造最重要的一个方面是布局设计，它决定了板上元件的排列和电气连接的路由。
印制电路板制作实习报告
实习报告：印制电路板制作实习一、实习背景与目的随着电子科技的快速发展，印制电路板（PCB）作为电子产品的核心组成部分，其制作技术也在不断提高。
为了更好地了解PCB的制作过程，提高自己的实际操作能力，我参加了为期两周的印制电路板制作实习。
本次实习旨在掌握PCB的制作流程、熟悉相关设备及工艺，培养动手能力和团队协作精神。
二、实习内容与过程1. 实习前的准备在实习开始前，指导老师为我们讲解了PCB的基本概念、分类和应用领域，以及实习过程中可能遇到的注意事项。
我们还参观了实验室，了解了实习中将会使用到的设备。
2. 实习过程（1）设计阶段首先，我们使用了Protel99SE软件进行PCB设计。
在设计过程中，我们要注意布线规则、信号完整性、电磁兼容性等方面，以确保电路板的稳定性和可靠性。
（2）制版阶段设计完成后，我们将文件导入到制版软件中，进行制版。
制版过程中，我们要根据设计要求选择合适的板材、层数和加工工艺。
此外，还要对版面进行排版，以减少制造成本。
（3）打印阶段制版完成后，我们将版面打印在覆铜板上。
打印过程中，要保证打印质量，避免出现墨迹、模糊等问题。
（4）腐蚀阶段打印完成后，我们将覆铜板放入腐蚀液中进行腐蚀。
腐蚀过程中，要控制好腐蚀速度，以确保电路图案的清晰度。
（5）钻孔阶段腐蚀完成后，我们将覆铜板进行钻孔。
钻孔过程中，要保证孔径大小和位置的准确性。
（6）焊接阶段钻孔完成后，我们将元器件焊接到PCB上。
焊接过程中，要保证焊接质量，避免出现虚焊、冷焊等问题。
（7）检测与调试阶段焊接完成后，我们对PCB进行检测，确保电路功能正确。
如有问题，要进行分析并找出原因进行调试。
三、实习收获与反思通过这次实习，我掌握了PCB的制作流程，熟悉了相关设备及工艺，提高了自己的动手能力和团队协作精神。
同时，我也认识到PCB制作过程中的注意事项，以便在以后的设计和制作中避免出现问题。
然而，在实习过程中，我也发现了自己在理论知识和实际操作方面的不足。
电路板制作实验报告
电路板制作实验报告
《电路板制作实验报告》
实验目的：通过制作电路板，加深对电路原理的理解，掌握电路板的制作方法和工艺流程。
实验材料：
1. 铜板
2. 防腐剂
3. 防腐液
4. 铜盐溶液
5. 光敏胶
6. UV曝光机
7. 蚀刻液
8. 钻头
9. 酒精
10. 毛刷
11. 清洁布
12. 高温烘箱
实验步骤：
1. 将铜板清洗干净，涂上防腐剂，放置晾干。
2. 将防腐液涂抹在铜板上，待其干燥。
3. 将光敏胶均匀涂抹在铜板上，放入UV曝光机中曝光。
4. 用蚀刻液蚀刻铜板，形成电路图案。
5. 用钻头在铜板上钻孔，连接电路。
6. 用酒精和毛刷清洗铜板，确保表面干净。
7. 将铜板放入高温烘箱中烘干。
实验结果：
经过以上步骤，成功制作出一个完整的电路板。
通过测试，电路板表现出良好的导电性和稳定性，可以正常工作。
实验结论：
本实验通过制作电路板，使我们更加深入地了解了电路原理和电路板的制作工艺。
制作电路板的过程中，我们学会了如何处理铜板、使用防腐剂、光敏胶和蚀刻液等材料，掌握了制作电路板的基本技能和工艺流程。
这对我们今后的电子制作和实验都将有很大帮助。
通过这次实验，我们对电路板制作有了更深入的了解，也增强了我们对电路原理的理解和实践能力。
希望通过今后的实验和学习，我们能够更加熟练地掌握电路板制作技术，为未来的电子制作和研究打下坚实的基础。
pcb的实验报告
pcb的实验报告PCB的实验报告引言：在现代电子技术中，印刷电路板（Printed Circuit Board，简称PCB）扮演着至关重要的角色。
作为电子设备中电子元件的载体，PCB的设计和制造直接影响着电子设备的性能和可靠性。
本实验旨在通过设计和制作一个简单的PCB电路板，探究PCB的基本原理和工艺流程。
一、PCB的基本原理PCB是一种通过在导电板上印刷导电线路和安装电子元件来实现电路功能的技术。
其基本原理是在绝缘基板上通过印刷或化学腐蚀等方式形成导电线路，然后将电子元件焊接到导线上，从而实现电路的连接和功能。
二、实验设计本次实验选择了一个简单的LED闪烁电路作为设计对象。
该电路包含一个555定时器芯片和几个电阻、电容和LED等元件。
实验的目标是设计并制作一个能够正常工作的PCB电路板。
三、PCB设计软件的使用为了进行PCB设计，我们使用了常见的PCB设计软件，如Altium Designer或Eagle等。
通过软件，我们可以在电路板上布局元件、绘制导线、设置焊盘等。
在设计过程中，需要注意元件之间的间距、导线的走向、焊盘的大小等因素，以确保电路的可靠性和稳定性。
四、PCB制造工艺流程1. 设计电路图：首先，根据电路的功能需求，我们使用电路设计软件绘制电路图。
电路图包含了元件连接的逻辑关系和电气特性等信息。
2. PCB布局：根据电路图，我们在PCB设计软件中进行元件的布局。
在布局过程中，需要考虑元件之间的距离、信号线的长度等因素，以降低电磁干扰和信号损耗。
3. 连接导线：在布局完成后，我们使用PCB设计软件绘制导线连接元件。
导线的走向应尽量简洁，避免交叉和重叠，以提高电路的可靠性。
4. 设置焊盘：在导线的交叉点和元件的引脚位置，我们设置焊盘。
焊盘用于焊接电子元件，需要根据元件的尺寸和引脚间距进行合理的布置。
5. 输出制造文件：当PCB设计完成后，我们需要将设计文件输出为制造所需的文件格式，如Gerber文件。
PCB板实验报告
pcb板制作实验报告姓名：任晓峰 08090107 陈琛 08090103符登辉 08090111班级：电信0801班指导老师：郭杰荣一实验名称pcb印刷版的制作二实习目的通过pcb板的制作，了解制板工艺流程，掌握制板的原理知识，并熟悉制板工具的使用以及维护，锻炼实践动手的能力，更好的巩固制板知识的应用，具备初步制作满足需求，美观、安全可靠的板。
三 pcb板的制作流程(1)原稿制作（喷墨【硫酸纸】、激光【硫酸纸/透明菲林】、光绘非林）把用protel设计好的电路图用激光（喷墨）打印机用透明、半透明或70g复印纸打印出。
注意事项：打印原稿时选择镜像打印，电路图打印墨水（碳粉）面必须与绿色的感光膜面紧密接触，以获得最高的解析度。
稿面需保持清洁无污物，线路部分如有透光破洞，应用油性黑笔修补。
(2)曝光: 首先将pcb板裁剪成适当大小的板，然后撕掉保护膜，将打印好的线路图的打印面（碳粉面/墨水面）贴在感光膜面上，在用透明胶将原稿和pcb板的感光面贴紧，把pcb板放在曝光箱中进行曝光。
曝光时间根据pcb板子而确定。
本次制作的板子约为三分钟。
曝光注意事项：请保持感光板板面及原稿清洁和整齐，若曝光时间不足则容易在下个环节容易使线路腐蚀掉。
(3)显影：调制显像剂：显像剂：水（1：20），即1包20g显像剂配400cc水。
显影：膜面朝上放感光板在盆里。
(4)蚀刻：块状三氯化铁：热水（1：3）的比例调配。
蚀刻时间在10-30分钟。
注意事项：感光膜可以直接焊接不必去除，如需要去处的可以用酒精。
三氯化铁蚀刻液越浓蚀刻越慢，太稀也慢。
蚀刻时间不可过长或过短。
蚀刻完毕后，用清水将蚀刻后的pcb板进行清洗，等待水干后在进行下一个步骤。
(5)二次曝光：将蚀刻好的pcb板放进曝光箱中进行二次曝光。
此次曝光是将已经进行蚀刻的pcb板上的线路进行曝光。
(6)二次显影：将二次曝光的pcb板再次进行显影。
将进行了二次曝光的pcb板进行显影，将pcb板上的线路进行显影，去掉线路上的感光膜，让铜箔线显露出来。
pcb的实验报告
pcb的实验报告PCB的实验报告引言在现代电子设备中，印刷电路板（Printed Circuit Board，简称PCB）扮演着重要的角色。
它是电子元器件的支撑结构，也是电路连接与信号传输的关键媒介。
本实验旨在研究PCB的制作过程，并评估其质量与性能。
一、PCB的制作过程1. 设计电路图在PCB制作过程中，首先需要根据电子产品的需求，设计出相应的电路图。
这一步骤通常由电子工程师完成，他们根据电路原理图和功能需求，将各个元器件连接起来，形成一个完整的电路。
2. PCB设计基于电路图，接下来需要进行PCB的设计。
这一步骤通常由专业的PCB设计师完成。
他们将电路图转化为PCB布局图，并确定元器件的位置和布线路径。
在设计过程中，需要考虑电路的稳定性、抗干扰能力和散热效果等因素。
3. 制作PCB原型完成PCB设计后，需要制作出PCB原型。
这一步骤通常由PCB制作厂商完成。
他们将设计好的PCB布局图转化为实际的PCB板，并通过化学腐蚀、电镀等工艺步骤，将电路图形成在PCB板上。
4. 元器件安装完成PCB原型后，需要将各个元器件安装到PCB板上。
这一步骤通常由电子技术人员完成。
他们根据设计图纸和元器件的规格要求，将元器件焊接到PCB板上，并进行必要的测试和调试。
二、PCB的质量与性能评估1. 电路连通性测试在PCB制作完成后，首先需要进行电路连通性测试。
这一步骤通常通过使用万用表或专用测试仪器，检测电路中各个节点之间的连通性。
如果存在连通性问题，需要进行修复或更换元器件。
2. 信号传输测试除了连通性测试，还需要进行信号传输测试。
这一步骤通常通过使用示波器等仪器，检测信号在PCB上的传输质量。
如果存在信号衰减、干扰等问题，需要进行优化和调整。
3. 热耐性测试对于需要长时间运行的电子设备，还需要进行热耐性测试。
这一步骤通常通过将PCB板放入高温环境，观察其在高温下的稳定性和性能表现。
如果存在过热、短路等问题，需要进行改进和优化。
PCB设计实验报告 2
PCB设计实验报告
1.实验目的
能熟练的使用PCB版图设计软件，能正确制作原理图，将原理图导入PCB，能完成简单明了的布局布线，以及PCB版的制作。
2.实验内容
1）SCH实验原理图的制作，首先是放置元件，在进行元件的编辑，在将元件元件连接起来，得原理图如下：
2）将原理图导入PCB,对元件进行布局，得图如下：
3)布完局后，对PCB版图进行布线，得图如下：
4）布完线后，添加泪滴让元件之间的连接更为牢固，更好；得图如下：
5）对PCB版进行画边框，钻孔；得图如下：
5）钻完孔后，对电路板进行铺铜，
A.对顶层进行铺铜，得图如下：
B.对底层进行铺铜，得图如下：。
印刷拼板设计实验报告
印刷拼板设计实验报告1. 引言印刷拼板（Printed Circuit Board，简称PCB）是电子器件中常见的一种基础组件，用于连接和支持电子元件。
拼板设计是PCB制作的关键环节，设计好的拼板能够增加PCB的可靠性、稳定性和性能。
本实验旨在通过设计和制作印刷拼板，掌握拼板设计的基本原理和操作技能。
2. 实验目的- 了解印刷拼板的基本概念和原理；- 掌握常见拼板设计软件的使用方法；- 设计并制作一个简单的拼板。
3. 实验器材和软件3.1 实验器材- 电脑- PCB制作设备- 铜箔板- 耐热胶带- PCB胶水- 酒精清洁剂3.2 实验软件- 开源EDA工具（如KiCad、EasyEDA等）4. 实验步骤4.1 PCB设计准备1. 下载并安装合适的PCB设计软件；2. 打开软件，新建工程，设置工作区大小和单位，如mm；3. 导入电子元件库，创建元件库；4. 定义PCB拼板的尺寸、层数和布局。
4.2 元件布局与连线规划1. 选取需要的元件，拖放至拼板上，进行布局；2. 根据电路连接需求，规划连线路径；3. 进行电路拓扑的优化和调整；4. 确定元件的与外界连接的引脚；4.3 PCB绘制与修改1. 使用软件提供的工具进行PCB绘制；2. 绘制PCB的底面、导线、焊盘和掩膜层；3. 根据需要，添加辅助线、填充和排线；4. 完成PCB的布线和绘制。
4.4 PCB打印和制作1. 将设计好的PCB文件导出为Gerber文件格式；2. 使用PCB打印机进行打印，将Gerber文件打印到铜箔板上；3. 使用耐热胶带将打印好的铜箔板黏贴到制作板上；4. 使用PCB胶水进行固定和封装；5. 利用酒精清洁剂清洗PCB表面的残留物。
5. 实验结果与分析根据实验步骤，成功完成了一个简单的拼板设计并制作出实物PCB。
实验中，通过对PCB设计软件的学习和实践，熟悉了PCB的基本操作和功能。
在拼板设计过程中，合理选择元件的布局和连线规划，能够大大提高PCB的性能和可靠性。
