纳米氮化硅粉体的性质和内容
来源：塑料论坛(http://bbs.plastic.com.cn)
1、主要技术指标（与本论文相关联的指标）：纳米氮化硅颗粒粒径小，摩擦因数小于0．1，
具有良好的自润滑性，较大的表面硬度
2、本期重点推介的性能（关键词、句）：Si3N4 表面硬度大，摩擦因数小，可提高复合材
料耐磨性、耐热空气老化性及耐油性等
二、产品应用的主要内容（使用方法、简易流程等）：
1、主要原理（机理）叙述：
①纳米氮化硅颗粒的摩擦因数小于0.1，具有良好的自润滑性，较大的表面硬度也使其具有
极佳的耐磨性能；
② 表面改性可以有效阻止纳米氮化硅粒子团聚，提高了纳米粒子与橡胶基体的相容性，使
其在橡胶基体中均匀分散，从而提高材料的耐磨性能；
③ 大分子表面改性剂分子链能够与橡胶分子链发生物理缠结，甚至可以参与橡胶硫化过程，
增大交联密度，增强网络结构，从而提高橡胶耐磨性能。
2、使用工艺、过程描述：
① 改性剂为HFMA—MMA—GMA三元共聚物，即甲基丙烯酸六氟丁酯(HFMA)一甲基丙烯酸
甲酯(MMA)一甲基丙烯酸缩水甘油酯(GMA)三元共聚物
② 制备改性纳米氮化硅
将纳米氮化硅粉体在200℃下干燥0.5 h，称取一定量粉体和HFMA—MMA—GMA三元共聚物
(质量分数为0.08)一并加入到烧杯中，加入适量的三氯甲烷后在高速剪切乳化机上剪切分散
5min，再加入少量三乙胺催化开环，在80℃ 油浴中高速搅拌回流3 h，过滤产物，滤渣晾干
后于5O℃下真空干燥12 h，筛分，备用。
③ 制备改性纳米氮化硅/FKM复合材料
将氟橡胶和小料在开炼机上混炼均匀，然后加入改性纳米氮化硅，在开炼机上打三角包、薄
通10次，混炼均匀，出片。混炼胶停放24 h后，在平板硫化机上进行一段硫化，硫化条件
为175℃ ×t90；在恒温烘箱中进行二段硫化，硫化条件为230 ℃× 16 h。
3、改性后产品的功能描述：
当改性纳米氮化硅用量为1.5份时，改性纳米氮化硅／FKM 复合材料的综合物理性能较好，
耐磨性能、耐热空气老化性能和耐油性能最优。
参考：http://bbs.plastic.com.cn/thread-61100-1-1.html
中国塑料网：http://www.plastic.com.cn/
氮化硅 碳化硅 差异
氮化硅碳化硅差异氮化硅与碳化硅：特性、应用与差异氮化硅 (Si3N4) 和碳化硅 (SiC) 都是晶体陶瓷材料，具有优异的机械和热学性能，在广泛的工业应用中得到广泛应用。
了解它们的特性和差异对于优化其在特定领域的用途至关重要。
特性：氮化硅高硬度和韧性优异的耐磨性和耐腐蚀性良好的热稳定性和抗氧化性电绝缘性好密度低碳化硅超高硬度和韧性极好的耐磨性和耐腐蚀性出色的导热性高强度和刚度密度比氮化硅高应用：氮化硅切削刀具和磨料耐高温部件（如涡轮叶片和喷嘴）轴承和密封圈电子封装材料生物医学植入物碳化硅切割工具和加工刀具半导体器件（如功率晶体管和二极管）高温结构材料（如航空航天应用）摩擦材料（如制动器和离合器）高性能陶瓷基复合材料差异：硬度和韧性碳化硅的硬度和韧性远高于氮化硅，使其成为需要超高耐磨性的应用的理想选择。
导热性碳化硅具有比氮化硅更高的导热性，使其适用于需要有效散热的应用，例如半导体和电子设备。
氧化稳定性氮化硅在高温下的抗氧化性优于碳化硅，使其在暴露于氧化环境的应用领域更具优势。
密度碳化硅的密度比氮化硅高，在某些涉及重量至关重要的应用中可能是一个考虑因素。
加工性碳化硅的加工难度高于氮化硅，需要专门的工具和技术。
成本碳化硅的生产成本通常高于氮化硅，这可能会影响其在某些应用中的可行性。
选择标准：选择氮化硅或碳化硅取决于具体应用的特定要求。
考虑的主要因素包括：所需的硬度和韧性导热性化学和氧化稳定性密度加工性成本通过仔细评估这些因素，工程师和设计师可以优化氮化硅和碳化硅在各种行业中的应用，从制造业到电子和航空航天。
β相氮化硅粉末-概述说明以及解释
β相氮化硅粉末-概述说明以及解释1.引言1.1 概述概述部分的内容可以涵盖以下方面：β相氮化硅粉末是一种重要的无机材料，具有广泛的应用前景。
β相氮化硅是由硅和氮元素组成的化合物，其晶体结构稳定、热稳定性好、机械强度高、化学稳定性优异，被广泛应用于陶瓷、涂料、高温结构材料等领域。
随着先进技术的迅速发展，对于高性能材料的需求日益增加，人们对于β相氮化硅粉末的制备方法、性质和应用进行了深入研究。
目前已有多种制备方法，如氮气氛围下的热分解法、溶胶-凝胶法、固相反应法等。
这些方法不仅可以控制粒径和形貌，还可以通过改变反应条件来调控β相氮化硅晶体结构和性能。
β相氮化硅粉末具有良好的导热性、抗热震性和抗氧化性等特点，使其在高温环境下具有广泛的应用潜力。
例如，在陶瓷工业中，β相氮化硅粉末可以用于制作高温炉具、陶瓷坩埚等；在涂料行业中，可以用作抗腐蚀涂料的添加剂等；在高温结构材料领域，可以应用于高温窑炉、热交换器等领域。
尽管β相氮化硅粉末在各个领域都有着广泛的应用，但其性能和制备方法仍有待进一步的改进和优化。
未来，我们可以通过增加控制制备方法中的反应参数、改变粒径和形貌调控手段，进一步提高β相氮化硅粉末的性能和应用范围。
同时，对于新材料的发展和应用也是一个重要的研究方向，可以通过探索新的合成途径和修改晶体结构来获得更优异的性能。
综上所述，本文将重点介绍β相氮化硅粉末的制备方法、性质和应用，并展望其在未来的发展趋势。
希望通过本文的研究可以为相关领域的科学研究和应用提供一定的参考和指导。
1.2文章结构文章结构部分的内容可以包括以下内容：本文将主要分为三个部分：引言、正文和结论。
引言部分将对β相氮化硅粉末的重要性和应用前景进行概述，并介绍本文的主要目的和结构。
正文部分将主要包括两个方面的内容：β相氮化硅粉末的制备方法和其性质及应用。
具体来说，我们将介绍β相氮化硅粉末的多种制备方法，包括化学气相沉积法、等离子体增强化学气相沉积法等。
氮氧化硅 氮化硅
氮氧化硅氮化硅
摘要：
1.氮氧化硅和氮化硅的定义及性质
2.氮氧化硅和氮化硅的生产方法
3.氮氧化硅和氮化硅的应用领域
4.氮氧化硅和氮化硅的优缺点对比
5.我国在这方面的研究和发展状况
正文：
氮氧化硅和氮化硅是两种具有相似性质的化合物，它们的主要成分都是硅和氮。
这两种化合物在工业生产中有广泛的应用，特别是在陶瓷、电子和高温领域。
1.氮氧化硅和氮化硅的定义及性质
氮氧化硅（SiO2）是一种无机非金属材料，其结构中包含硅、氧两种元素。
氮化硅（Si3N4）也是一种无机非金属材料，由硅和氮元素组成。
氮氧化硅具有良好的熔点、硬度和化学稳定性，而氮化硅具有高硬度、高热导率和低热膨胀系数等优点。
2.氮氧化硅和氮化硅的生产方法
氮氧化硅主要通过硅酸盐和金属氧化物的反应生成，而氮化硅可以通过硅和氮气的直接反应得到。
这些生产方法在工业生产中具有较高的效率和较低的成本。
3.氮氧化硅和氮化硅的应用领域
氮氧化硅广泛应用于陶瓷、玻璃、涂料等行业，具有良好的绝缘性能和耐磨性。
氮化硅主要用于制造高温结构陶瓷、磨料、切削工具等，具有高硬度、高热导率和低热膨胀系数等特点。
4.氮氧化硅和氮化硅的优缺点对比
氮氧化硅具有良好的绝缘性能和耐磨性，但硬度较低；氮化硅具有高硬度、高热导率等优点，但耐磨性较差。
在实际应用中，需要根据具体需求选择合适的材料。
5.我国在这方面的研究和发展状况
我国在氮氧化硅和氮化硅的研究和生产方面取得了显著的进展。
不仅成功研发了具有自主知识产权的生产技术，还建立了一批具有国际水平的生产基地。

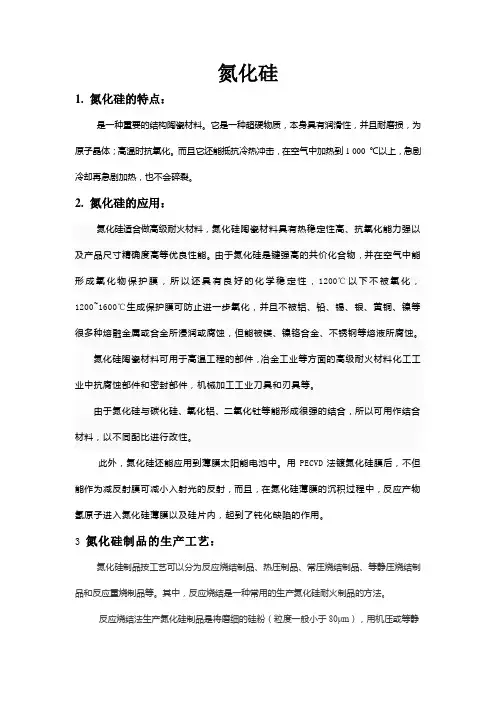

氮化硅
氮化硅1.氮化硅的特点：是一种重要的结构陶瓷材料。
它是一种超硬物质，本身具有润滑性，并且耐磨损，为原子晶体；高温时抗氧化。
而且它还能抵抗冷热冲击，在空气中加热到1 000 ℃以上，急剧冷却再急剧加热，也不会碎裂。
2.氮化硅的应用：氮化硅适合做高级耐火材料，氮化硅陶瓷材料具有热稳定性高、抗氧化能力强以及产品尺寸精确度高等优良性能。
由于氮化硅是键强高的共价化合物，并在空气中能形成氧化物保护膜，所以还具有良好的化学稳定性，1200℃以下不被氧化，1200~1600℃生成保护膜可防止进一步氧化，并且不被铝、铅、锡、银、黄铜、镍等很多种熔融金属或合金所浸润或腐蚀，但能被镁、镍铬合金、不锈钢等熔液所腐蚀。
氮化硅陶瓷材料可用于高温工程的部件，冶金工业等方面的高级耐火材料化工工业中抗腐蚀部件和密封部件，机械加工工业刀具和刃具等。
由于氮化硅与碳化硅、氧化铝、二氧化钍等能形成很强的结合，所以可用作结合材料，以不同配比进行改性。
此外，氮化硅还能应用到薄膜太阳能电池中。
用PECVD法镀氮化硅膜后，不但能作为减反射膜可减小入射光的反射，而且，在氮化硅薄膜的沉积过程中，反应产物氢原子进入氮化硅薄膜以及硅片内，起到了钝化缺陷的作用。
3 氮化硅制品的生产工艺：氮化硅制品按工艺可以分为反应烧结制品、热压制品、常压烧结制品、等静压烧结制品和反应重烧制品等。
其中，反应烧结是一种常用的生产氮化硅耐火制品的方法。
反应烧结法生产氮化硅制品是将磨细的硅粉（粒度一般小于80μm），用机压或等静压成型，坯体干燥后，在氮气中加热至1350～1400℃，在烧成过程中同时氮化而制得。
采用这种生产方法，原料条件和烧成工艺及气氛条件对制品的性能有很大的影响。
硅粉中含有许多杂质，如Fe，Ca，Aì，Ti等。
Fe被认为是反应过程中的催化剂。
它能促进硅的扩散，但同时，也将造成气孔等缺陷。
Fe作为添加剂的主要作用：在反应过程中可作催化剂，促使制品表面生成SiO2氧化膜；形成铁硅熔系，氮溶解在液态FeSi2中，促进β-Si3N4的生成。

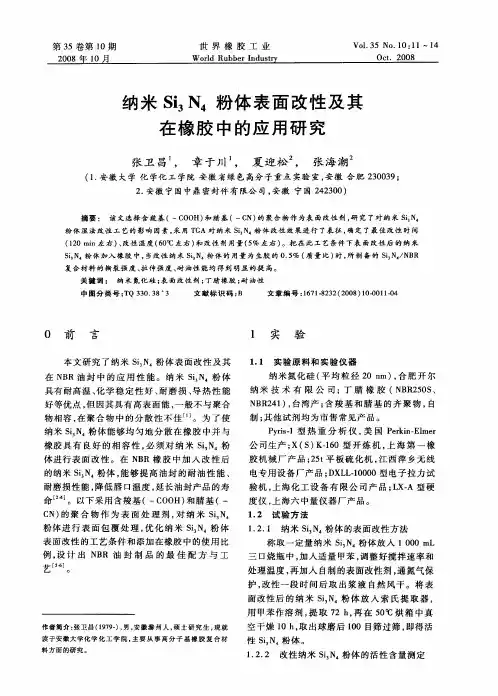

纳米Si3N4粉体表面改性及其在橡胶中的应用研究
料 方 面 的研 究 。
空 干燥 １ ， 出球磨 后 １０目筛 过筛 ， ０ｈ 取 ０ 即得 活
性 Ｓ 体 。 ｉＮ 粉
１ ２ ２ 改性 纳米 ｓ Ｎ 粉 体 的活性 含量测 定 ． ． ｉ
・
１ ２・
世
界
橡
胶
工
业
取 ２～ 样 品于 热重 分 析 天 平 中 ， ５ｍｇ 在通
（２ ｎ左 右 ） 改 性 温 度 （ ０ 左 右 ） 改 性 剂 用 量 （ ％ 左 右 ） １０ｍｉ 、 ６℃ 和 ５ 。把 在 此 工 艺 条件 下表 面 改 性 后 的 纳 米
Ｓ， ． 体 加 入 橡胶 中 ， 改性 纳米 Ｓ， 粉 体 的 用 量 为 生胶 的 ０ ５ （ 量 比 ） ， 制 备 的 Ｓ 。 Ｎ Ｒ ｉＮ 粉 当 ｉ Ｎ ．％ 质 时 所 Ｎ ／ Ｂ
复 合 材 料 的 撕 裂 强 度 、 伸 强 度 、 油性 能均 得 到 明 显 的提 高。 拉 耐 关 键 词 ： 纳 米 氮化 硅 ； 面改 性 剂 ； 腈 橡 胶 ； 油性 表 丁 耐
中 图分 类 号 ： Ｑ ３ ０． ８ Ｔ ３ ３ ３ 文 献 标 识码 ： Ｂ 文 章 编 号 ：６ １８ ３ （ ０ ８） Ｏ ｏ １ －４ １ ７ —２ ２ ２ ０ １ －Ｏ １ｏ
在 橡 胶 中的应 用研 究
张卫 昌 ， 章 ｆ ） ， 夏 迎 松 张 海潮 －￣ ｌ ，
氮化硅纳米线的制备与应用
氮化硅纳米线的制备与应用氮化硅（SiN）纳米线是一种非常有应用价值的新材料，它具有很高的导电性和机械强度，同时也具有良好的光学性质和化学惰性，因此被广泛研究和应用。
本文将介绍氮化硅纳米线的制备方法和应用领域。
一、氮化硅纳米线的制备方法氮化硅纳米线可以通过多种方法制备，其中最常用的方法是气相沉积和溶胶-凝胶法。
气相沉积是一种通过将氮化硅前体分子在高温下分解生成纳米粒子，然后在其上形成纳米线的方法。
该方法有两种变体，即热蒸发法和化学气相沉积法。
热蒸发法是在真空中将氮化硅前体分子蒸发并沉积至基底上，形成纳米线。
在化学气相沉积法中，氮化硅前体分子被输送到反应室中，并在高温下分解成Si和N原子，再在基底表面上生长成纳米线。
溶胶-凝胶法是一种基于水热反应的方法，其过程类似于化学气相沉积法。
先将氮化硅前体分子溶解在溶剂中，然后将其晶化生成固态凝胶，在高温下热处理，形成SiN纳米线。
二、氮化硅纳米线的应用领域氮化硅纳米线作为一种新型的纳米材料，具有广泛的应用领域。
1. 光电领域氮化硅纳米线可以作为太阳能电池中的材料，具有高光吸收率、高载流子迁移率、良好的稳定性等优点。
同时，氮化硅纳米线还可以用于制备发光二极管（LED）和激光二极管（LD）等器件，其性能和效率都非常优异。
2. 传感器领域氮化硅纳米线的高导电性和化学稳定性，使其成为了一种优秀的传感器材料。
例如，氮化硅纳米线可以用于制作气体传感器，检测环境中的氧气、氮氧化物等气体成分。
此外，氮化硅纳米线还可以用于生物传感器，对于检测血糖、蛋白质等生物分子具有重要作用。
3. 储能领域氮化硅纳米线作为储能材料也有很好的应用前景。
由于其高导电性、机械强度和化学稳定性，氮化硅纳米线可以用于超级电容器、锂离子电池等储能设备的制备，具有很高的能量密度和循环寿命。
4. 其他领域氮化硅纳米线还可以用于制备场发射器件、催化剂等领域。
场发射器件是一种基于场致发射原理制成的器件，其在显示器、伏安计等电子设备中得到了广泛应用。
氮化硅结构与性能
氮化硅结构与性能的相关性随着工业与科技的发展，对优良的工艺性能材料有着越来越高的要求。
Si3N4是一种新型的高温结构陶瓷材料，具有优良的化学性能，兼有抗热震性好，高温蠕变小，对多种有色金属融体不润湿，硬度高，具有自润滑性，已广泛应用到切削刀具、冶金、航空、化工等行业之中。
Si3N4是以共价键为主的化合物，键强大，键的方向性强，结构中缺陷的形成和迁移需要的能量大，即缺陷扩散系数低（缺点），难以烧结，其中共价键Si-N成分为70 %，离子键为30 %，同时由于Si3N4本身结构不够致密，从而为提高性能需要添加少量氧化物烧结助剂，通过液相烧结使其致密化。
Si3N4含有两种晶型，一种为α-Si3N4，针状结晶体，呈白色或灰白色，另一种为β-Si3N4，颜色较深，呈致密的颗粒状多面体或短棱柱体。
两者均为六方晶系，都是以[SiN4]4-四面体共用顶角构成的三维空间网络。
在高温状态下，β相在热力学上更稳定，因此α相会发生相变，转为β相。
从而高α相含量Si3N4粉烧结时可得到细晶、长柱状β-Si3N4晶粒，提高材料的断裂韧性。
但陶瓷烧结时必须控制颗粒的异常生长，使得气孔、裂纹、位错缺陷出现，成为材料的断裂源。
在工业性能上，Si3N4陶瓷材料表现出了较好的工艺性能。
（1）机械强度高，硬度接近于刚玉，有自润滑性耐磨；（2）热稳定性高，热膨胀系数小，有良好的导热性能；（3）化学性能稳定，能经受强烈的辐射照射等等。
晶体的常见参数如下图所示：Si3N4分子中Si原子和周围4个N 原子以共价键结合，形成[Si-N4]四面体结构单元，所有四面体共享顶角构成三维空间网，形成Si3N4，有两种相结构，α相和β相如下图所示：α相结构β相结构其共价键长较短，成键电子数目多，原子间排列的方向性强，相邻原子间相互作用大。
Si3N4存在两种由[Si-N4]四面体结构以不同的堆砌方式堆砌而成的三维网络晶形，一个是α-Si3N4，另一个是β-Si3N4。
纳米孔氮化硅窗格
纳米孔氮化硅窗格 纳米孔氮化硅窗格是一种具有广泛应用前景的新型材料，它具有独特的物理和化学性质，能够在多个领域发挥重要作用。本文将从纳米孔氮化硅窗格的定义、制备方法、特性和应用等方面进行介绍和探讨。
一、纳米孔氮化硅窗格的定义 纳米孔氮化硅窗格是一种由纳米孔氮化硅材料制成的具有孔隙结构的窗格。纳米孔氮化硅是一种由硅和氮元素组成的化合物，具有高强度、高稳定性和优异的导热性能。纳米孔氮化硅窗格通过控制制备工艺可以获得不同孔径和孔隙度的结构，从而实现对光、气体和液体的选择性传输。
纳米孔氮化硅窗格的制备方法主要包括模板法、溶胶凝胶法和电化学法等。其中，模板法是最常用的制备方法之一。通过选择合适的模板材料和控制制备条件，可以得到具有规整孔隙结构的纳米孔氮化硅窗格。
三、纳米孔氮化硅窗格的特性 1. 孔径调控能力强：纳米孔氮化硅窗格的孔径可以通过改变制备工艺和条件进行调控，可以实现从纳米级到微米级的孔径范围。 2. 高比表面积：纳米孔氮化硅窗格具有较大的比表面积，这使得它具有优异的吸附和催化性能。 3. 良好的机械性能：纳米孔氮化硅窗格具有高强度和优异的机械性能，可以承受高压和高温条件下的应力和变形。 4. 优异的光学性能：纳米孔氮化硅窗格具有良好的光学透明性和反射性能，可以应用于光学器件和太阳能电池等领域。
四、纳米孔氮化硅窗格的应用 1. 分离和过滤：纳米孔氮化硅窗格可以用于气体和液体的分离和过滤，如水处理、气体分离和生物分离等领域。 2. 催化剂载体：纳米孔氮化硅窗格具有较大的比表面积和孔隙结构，可以作为催化剂的载体，用于催化反应和催化剂的再生等过程。 3. 传感器：纳米孔氮化硅窗格可以用作传感器的基底材料，通过改变孔隙结构和表面修饰，可以实现对不同物质的选择性吸附和检测。 4. 光学器件：纳米孔氮化硅窗格具有良好的光学透明性和反射性能，可以应用于光学器件的制备，如光学波导、滤光片和光学薄膜等。 5. 能源领域：纳米孔氮化硅窗格可以用作太阳能电池的电极材料，通过调控孔隙结构和表面修饰，可以提高太阳能电池的转换效率。
纳米氮化硅陶瓷的制备及其热力学性能研究
纳米氮化硅陶瓷的制备及其热力学性能研究近年来，随着纳米科技的不断发展，纳米材料在许多领域都被广泛应用，其中纳米氮化硅材料在材料科学、化学等领域都具有广阔的应用前景。
本文将介绍纳米氮化硅陶瓷的制备及其热力学性能研究。
制备方法纳米氮化硅陶瓷的制备方法有很多种，目前最常用的方法包括溶胶-凝胶法、卤化物热分解法、氮化物还原法等。
其中，溶胶-凝胶法是目前应用最为广泛的方法之一。
溶胶-凝胶法是指把某些金属离子或有机物解离成溶胶，然后通过加热和干燥等过程使其凝结成凝胶，最后通过高温烧结成为氮化硅陶瓷。
这种方法的优点是制备过程简单、成本低、坯体易于成型，且其材料粒度可以控制在纳米级别，具有较高的比表面积和催化活性。
热力学性能研究热力学性能是指材料在高温下的稳定性、热导率、热膨胀系数、热容等性能。
纳米氮化硅陶瓷具有较高的热稳定性，可以耐受高温下的氧化和热膨胀。
此外，它还具有优异的热导率和热膨胀系数。
这些性能使得纳米氮化硅陶瓷被广泛应用于高温结构材料、电子器件、化学催化剂等领域。
热膨胀系数是材料在温度变化时长度的变化与原长度比值的度量。
纳米氮化硅陶瓷的热膨胀系数一般在2.6×10-6至4.7×10-6/K之间，随着温度的升高呈现先增大后减小的趋势。
热导率是材料传导热的能力，它与材料的导热系数、比热容等因素有关。
纳米氮化硅陶瓷的热导率一般在20~40 W/m·K之间，因其具有较高的热电子运动能力和相对稳定的结构，热导率较高。
总之，纳米氮化硅陶瓷具有优异的热力学性能，其制备方法简单、成本低。
随着其在材料科学、化学等领域的广泛应用，这种新型研究材料将为人们带来更多惊喜。
氮化硅 指标
氮化硅指标氮化硅，是一种非常重要的半导体材料，具有广泛的应用前景。
它的化学式为Si3N4，由硅和氮组成。
氮化硅具有一系列优异的性质，使得它在电子、光学和热学方面都有着重要的应用。
下面将介绍氮化硅的一些关键指标，以及它在不同领域的应用。
首先，氮化硅具有优异的热导率。
热导率是材料传导热量的能力，而氮化硅的热导率可以达到150 W/m·K以上，是一种优良的散热材料。
这使得氮化硅在高功率电子器件中的散热应用上具有重要意义。
其次，氮化硅具有较低的热膨胀系数。
热膨胀系数是材料随温度变化时尺寸变化的程度，在氮化硅中非常小，约为3×10-6 K-1。
这使得氮化硅可以与其他材料有效地结合，减少了由于温度变化引起的应力和破裂问题。
此外，氮化硅具有优异的电气性能。
它是一种优良的绝缘体，具有较高的击穿电场强度（约为10 MV/cm）。
这意味着氮化硅可以承受高电场的作用而不发生击穿，适用于高压电子器件的制备。
另外，氮化硅还具有优异的光学性能。
其材料本身具有较高的透光率，可达到85%以上。
此外，氮化硅还具有较宽的带隙能力，使其在光电子学领域中具备良好的应用潜力。
在应用方面，氮化硅用于各种电子器件的制备中具有重要意义。
它可以作为电子器件的散热材料，提高器件的工作性能和可靠性。
同时，氮化硅也可以作为绝缘层或基底，应用于高压电子器件的制备中，提供了更好的电气性能和可靠性。
此外，氮化硅在光电子领域也有广泛的应用。
它可以用于制备高效率的发光二极管（LED）和激光器。
其材料的优异光学性能可以提高器件的效率和亮度，具备更广泛的应用前景。
综上所述，氮化硅作为一种重要的半导体材料，具有优异的热学、电学和光学性能。
它在电子和光电子领域都有广泛的应用潜力。
未来随着技术的进一步发展，氮化硅的应用前景将更加广阔。
因此，进一步研究氮化硅材料的性能和制备方法，将会对推动相关领域的科学研究和工业发展起到积极的推动作用。
