地震正演模拟
地震正演模拟
1. 原理
在地震记录上看到的波形是地震子波叠加的结果，从地下许多反射界面发生反射时形成的地震子波，振幅大小决定于反射界面反射系数的绝对值，极性的正负决定于反射系数的正负，到达时间的先后取决于界面深度和覆盖层的波速。若地震子波波形用S(t)表示，反射系数是双程垂直反射旅行时t的函数，用R(t)表示，地震记录f(t)形成的物理过程在数学上就可表示为：
f(t)=S(t)* R(t)=∫𝑺(𝒕)𝑹(𝒕−𝝉)𝒅𝝉𝑻𝟎
其中反射系数R取R=ρ2v2−ρ1v1ρ2v2+ρ1v1，设地层密度为均匀的，且令ρ2=4ρ1，则反射系数只与地层间速度有关。地震子波取雷克子波S(t)=[1-2*（pi*fp*t）2]exp[-（pi*fp*t）2]，其中主频取fp=20。
2. 模型
本次模拟中采用的是300*80的网格，道数为80，垂直采样点数为300。模型为一个三层水平层状均匀介质，其速度分别为1000m/s、2000m/s、3000m/s，模型如下：
图1 模型示意图 图2 地震子波
3. 结果 2000m/s
1000m/s
3000m/s
图2 各层界面的地震响应

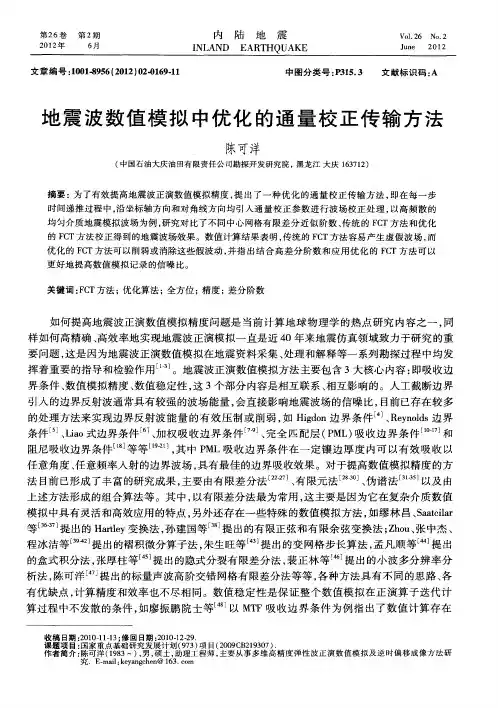

地震波数值模拟中优化的通量校正传输方法
第２６卷 第２期 ２０１２年 ６月 内陆地震 ＩＮＬＡＮＤ ＥＡＲＴＨＱＵＡＫＥ Ｖｏ１．２６ Ｎｏ．２ Ｊｕｎｅ ２Ｏ１２
文章编号：１００１－８９５６（２０１２）０２－０１６９．１１ 中图分类号：Ｐ３１５．３ 文献标识码：Ａ
地震波数值模拟中优化的通量校正传输方法
陈可洋
（中国石油大庆油田有限责任公司勘探开发研究院，黑龙江大庆１６３７１２）
摘要：为了有效提高地震波正演数值模拟精度，提出了一种优化的通量校正传输方法，即在每一步 时间递推过程中，沿坐标轴方向和对角线方向均引入通量校正参数进行波场校正处理，以高频散的 均匀介质地震模拟波场为例，研究对比了不同中心网格有限差分近似阶数、传统的ＦＣＴ方法和优化 的ＦＣＴ方法校正得到的地震波场效果。数值计算结果表明，传统的ＦＣＴ方法容易产生虚假波场，而 优化的ＦＣＴ：疗法可以削弱或消除这些假波动，并指出结合高差分阶数和应用优化的ＦＣＴ方法可以 更好地提高数值模拟记录的信噪比。
关键词：ＦＣＴ方法；优化算法；全方位；精度；差分阶数
如何提高地震波正演数值模拟精度问题是当前计算地球物理学的热点研究内容之一，同
样如何高精确、高效率地实现地震波正演模拟一直是近４０年来地震仿真领域致力于研究的重
要问题，这是因为地震波正演数值模拟在地震资料采集、处理和解释等一系列勘探过程中均发 挥着重要的指导和检验作用¨。Ｊ。地震波正演数值模拟方法主要包含３大核心内容：即吸收边
界条件、数值模拟精度、数值稳定性，这３个部分内容是相互联系、相互影响的。人工截断边界
引入的边界反射波通常具有较强的波场能量，会直接影响地震波场的信噪比，目前已存在较多
的处理方法来实现边界反射波能量的有效压制或削弱，如Ｈｉｇｄｏｎ边界条件 、Ｒｅｙｎｏｌｄｓ边界 条件 、Ｌｉａｏ式边界条件 、加权吸收边界条件 。 Ｊ、完全匹配层（ＰＭＬ）吸收边界条件¨。。 和 阻尼吸收边界条件 等等 ¨，其中ＰＭＬ吸收边界条件在一定镶边厚度内可以有效吸收以
利用正演模型研究VSP处理
──────────────── 1
作者简介：涂齐催，1979年生，开发地震工程师，硕士研究生；现主要从事地震岩石物理及地震反演方面的工作。地址：上海市零陵路583号海洋石油大厦1814室。电话：(021)64395300-31844。Email: tuqc@ 利用正演模型研究VSP处理
涂齐催1 姜雨1 杜本强2
(1. 中国海洋石油有限公司上海分公司研究院，上海 200030)
(2. 冀东油田勘探开发研究院，唐山 063004)
摘要：VSP是一种井中地震观测技术，其独特的观测方式，决定了VSP处理也有别于常规地震，最明显的就是VSP资料必须经过波场分离，才能利用下行波或上行波信息对资料进行解释和反演。除波场分离外，VSP还有许多其它独特的处理环节。基于PC-VSP系统，进行了VSP模拟，在正演数据的基础上，研究了VSP处理，取得了较好的效果。
关键词：VSP处理；常规地震；波场分离；PC-VSP系统；VSP模拟
Using forward model to study VSP processing
Tu Qicui1 Jiang Yu1 Du Benqiang2
(1. CNOOC Shanghai Ltd., Shanghai 200030, China)
(2. Exploration and Development l Research Institute, Jidong Oilfield, TangShan 063004, China)
Abstract：VSP is a survey technology of borehole seismic. Because of its special survey, VSP
processing is also different from surface seismic and the most different is that VSP data need to be
川西北剑阁地区上二叠统长兴组生物礁储层的地球物理特征及正演模拟
川西北剑阁地区上二叠统长兴组生物礁储层的地球物理特征及正演模拟
王高峰;刘宏;刘南;唐昱哲;丁伟;乔琳;谭秀成
【摘 要】川西北剑阁地区二叠系长兴组生物礁储层具有埋深大、非均质性强、气水关系复杂、地震反射多变和勘探难度大等特点.岩心观察结果表明,生物礁呈多期发育特征,优质储层多发育于晚期礁盖白云岩中.利用钻井及测录井等资料,建立精细地质模型,通过地震正演模拟,总结出剑阁地区长兴组生物礁及礁储层的地震响应特征,分析不同礁储层发育条件对地震响应的影响,从而建立了研究区生物礁及礁储层地震识别模式,认为储层厚度及储层纵向发育位置是影响生物礁地震反射模式的重要因素.采用地质-地震紧密结合的研究思路为四川盆地礁滩气藏地震勘探提供理论依据.
【期刊名称】《石油物探》
【年(卷),期】2016(055)006
【总页数】9页(P831-839)
【关键词】生物礁;地震正演;储层;地质模型;地震反射特征
【作 者】王高峰;刘宏;刘南;唐昱哲;丁伟;乔琳;谭秀成
【作者单位】西南石油大学地球科学与技术学院,四川成都610500;中国石油碳酸盐岩储层重点实验室沉积与成藏分室,四川成都610500;西南石油大学地球科学与技术学院,四川成都610500;中国石油碳酸盐岩储层重点实验室沉积与成藏分室,四川成都610500;中海石油(中国)有限公司深圳分公司,广东深圳518057;西南石油大学地球科学与技术学院,四川成都610500;中国石油碳酸盐岩储层重点实验室沉积与成藏分室,四川成都610500;中国石油天然气股份有限公司西南油气田分公司勘探事业部,四川成都610041;中国石油天然气股份有限公司西南油气田分公司勘探事业部,四川成都610041;西南石油大学地球科学与技术学院,四川成都610500;中国石油碳酸盐岩储层重点实验室沉积与成藏分室,四川成都610500
【正文语种】中 文
【中图分类】P631
生物礁是由造礁生物原地生长所营造的一种具有抗浪格架的碳酸盐岩建隆[1],生物礁滩型储层以其高孔、高渗特征历来被视为油气勘探的重点,随着近年来普光、元坝、龙岗及剑阁等地区二叠系长兴组生物礁气藏勘探获得重大突破[2-3],四川盆地生物礁气藏勘探备受关注。目前广泛用于生物礁地震预测的技术主要包括地震相分析、波形分类[4]、地震属性分析及地震正、反演分析等[2,5],获得了较好的效果。

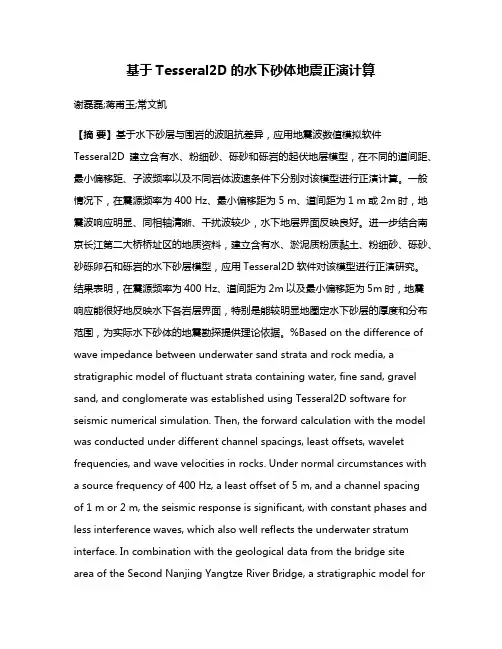

基于Tesseral2D的水下砂体地震正演计算
基于Tesseral2D的水下砂体地震正演计算
谢磊磊;蒋甫玉;常文凯
【摘 要】基于水下砂层与围岩的波阻抗差异，应用地震波数值模拟软件Tesseral2D建立含有水、粉细砂、砾砂和砾岩的起伏地层模型，在不同的道间距、最小偏移距、子波频率以及不同岩体波速条件下分别对该模型进行正演计算。一般情况下，在震源频率为400 Hz、最小偏移距为5 m、道间距为1 m或2m时，地震波响应明显、同相轴清晰、干扰波较少，水下地层界面反映良好。进一步结合南京长江第二大桥桥址区的地质资料，建立含有水、淤泥质粉质黏土、粉细砂、砾砂、砂砾卵石和砾岩的水下砂层模型，应用Tesseral2D软件对该模型进行正演研究。结果表明，在震源频率为400 Hz、道间距为2m以及最小偏移距为5m时，地震响应能很好地反映水下各岩层界面，特别是能较明显地圈定水下砂层的厚度和分布范围，为实际水下砂体的地震勘探提供理论依据。%Based on the difference of
wave impedance between underwater sand strata and rock media, a
stratigraphic model of fluctuant strata containing water, fine sand, gravel
sand, and conglomerate was established using Tesseral2D software for
seismic numerical simulation. Then, the forward calculation with the model
was conducted under different channel spacings, least offsets, wavelet
frequencies, and wave velocities in rocks. Under normal circumstances with
塔河油田南部缝洞储层的正演模拟及地震波场特征
第２８卷第６期 天热乞比
０ＩＬ＆ＧＡＳ ＧＥ０Ｌ０ＧＹ ２００７年ｌ２月
文章编号：０２５３—９９８５（２００７）０６—０８３６—０５
塔河油田南部缝洞储层的正演模拟及地震波场特征
黄绪宝 ，顾汉明
（１．中国石油化工股份有限公司西北油田分公司勘探开发研究院，新疆乌鲁木齐８３００１１；
２．中国地质大学，湖北武汉４３００７４）
摘要：塔河油田奥陶系碳酸盐岩非均质缝洞储层的地震响应特征复杂，而利用正演模拟技术模拟这种介质中传播的地震
波的特征能为孔缝洞储层的预测提供理论依据。利用塔河油田南部的钻井资料，基于连续随机扰动模型，用阀值截取法
模拟、构造各种不同的随机溶洞介质模型；利用联井地震剖面，建立接近实际的岩溶缝洞型储层地震一地质模型；利用非均
匀介质的地震波场正演模拟技术，获得自激自收剖面及叠偏剖面。在此基础上，总结出了缝洞型储层的地震响应特征。
关键词：地震响应特征；正演模拟；缝洞储层；塔河油田
中图分类号：ＴＥｌ２２．２ 文献标识码：Ａ
Ｆｏｒｗａｒｄ ｍｏｄｅｌｌｉｎｇ ａｎｄ ｓｅｉｓｍｉｃ ｗａｖｅ ｆｉｅｌｄ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ
ｆｒａｃｔｕｒｅｄ－ｖｕｇｇｙ ｒｅｓｅｒｖｏｉｒｓ ｉｎ ｔｈｅ ｓｏｕｔｈｅｒｎ ｐａｒｔ ｏｆ Ｔａｈｅ ｏｉｌｆｉｅｉｄ
Ｈｕａｎｇ Ｘｕｂａｏ ，Ｇｕ Ｈａｎｍｉｎｇ
（１．Ｒｅｓｅａｒｃｈ ｌ￣ｔｉｔｕｔｅ ｏｆＰｅｔｒｏｌｅｕｍ Ｅｘｐｌｏｒａｔｉｏｎ ａｎｄ Ｐｒｏｄｕｃｔｉｏｎ，Ｎｏａｈｗｅｓｔ ０ Ｃｏｍｐａｎｙ，ＳＩＮＯＰＥＣ，
Ｕｒｕｍｑｉ，Ｘｉｎｊｉａｎｇ ８３００１１，Ｃｈｉｎａ； ２．Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｇｅｏｓｃｉｅｎｃｅｓ，Ｗｕｈａｎ，Ｈｕｂｅｉ ４３００７４，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｓｅｉｓｍｉｃ ｒｅｓｐｏｎｓｅ ｆｒｏｍ ｔｈｅ ｈｅｔｅｒｏｇｅｎｅｏｕｓ Ｏｒｄｏｖｉｃｉａｎ ｆｒａｃｔｕｒｅｄ—ｖｕｇｇｙ ｃａｒｂｏｎａｔｅ

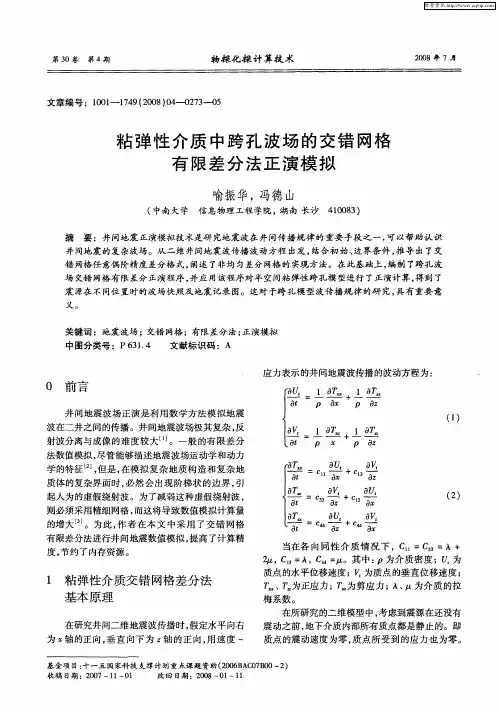

粘弹性介质中跨孔波场的交错网格有限差分法正演模拟
