减速器箱体的形状及尺寸设计方法
0引言齿轮减速器课程设计是机械类专业学生的设计重要的入门教学内容袁从笔者多年来从事机械类专业的教学的经验来看袁减速器设计综合应用了叶机械设计基础曳叶机械制图曳叶数学曳叶工程力学曳叶工程材料与热处理曳叶公差与配合曳等相关知识袁并通过实训教学教会学生机械的一般设计方法袁起到巩固尧深化尧融会贯通及扩展有关机械设计方面知识的作用袁使学生熟悉设计资料的使用袁掌握经验估算等机械设计的基本技能袁本文就齿轮减速器箱体的形状及尺寸设计问题进行探讨袁以达到提高学生专业素质袁丰富专业知识袁增进学生技能的目的遥
1箱体的功能与要求
箱体是减速器的主要零件袁它是安装其它零件的基础袁固定减速器的平台袁并与其它零件组装成一个整体袁使它们之间保持正确的相对位置袁并按一定的传动关系协调地传递运动或动力[1]遥
1.1箱体的具体功能1冤支承并包容各种传动零件袁如齿轮尧轴尧轴承等袁使它们能
够保持正常的运动关系和运动精度遥箱体还可以储存润滑剂袁实现各种运动零件的润滑与散热遥
2冤安全保护和密封作用袁便箱体内的零件不受外界环境的
影响袁又保护机器操作者的人身安全袁并有一定的隔振尧隔热尧隔音和防潮尧防污染等作用遥
3冤使机器各部分分别在独立的环境工作袁各组成单元便于
加工尧装配尧调整和修理遥
4冤改善机器造型袁协调机器各部比例袁使整机造型美观遥
1.2箱体的具体要求箱体的结构形状复杂袁内部呈腔形袁配合部位多袁有较多的安装孔和沟槽遥外形设计要尽量简单美观袁不能太复杂[2]遥箱体的
结构形状由其功能与尺寸确定袁合理的形状及与其它零件相配的尺寸才能满足箱体的功用遥
1冤上箱盖与下箱座体能牢固的装配成满足齿轮传动的空腔遥
2冤箱体能实现其它零件渊轴承尧密封盖尧轴等冤的准确定位与
固定遥
3冤有足够的强度与刚度以支撑其它零件遥
4冤便于起吊运输和安装固定遥5冤在工作状态下能自动润滑轴承遥6冤能够从外面观察箱体内运动状况遥7冤在不开箱的状态下能够测得润滑油的深度袁取出润滑油
样品遥
8冤方便更换润滑油及清洗箱体遥
9冤便于零件的装拆尧维修方便遥10冤造型美观袁密封可靠等遥2箱体的结构
为了在箱体内能容纳其它零部件袁且能最简单的实现装配袁
只有将箱体设计成要要要水平中分构遥在结合面上设计出安装轴系零件的上下半圆结构袁合起来形成完整的孔遥上箱盖与下箱体用螺栓固定袁箱体与密封盖用螺钉固定遥具体结构如下院
2.1下箱座
1冤内空腔院一般为矩形空腔遥2冤半圆孔院根据传动零件的中心距和转动零件离箱壁的位
置确定袁其大小要经过运算选定出轴承后才能确定遥
3冤在箱内壁靠近轴承处设计要要要圈油沟袁便于滑润油润滑
轴承遥
4冤在箱座侧面靠下的位置袁设计要要要凸台袁用于安装油位计遥
5冤在箱底部的边上位置袁设计要要要螺纹孔袁用于安装油塞袁
以排放废油遥
6冤支撑板院在轴承位置的正下方袁应设计出要要要支撑肋板袁
以增强箱体刚度袁减少变形[3]遥7冤在箱坐底部外侧袁设计出安装孔袁便于减速器的安装固定遥8冤在箱坐两端应设计出两吊耳袁用于整个减速器的搬运遥2.2上箱盖1冤内空腔院与下箱座的矩形空腔对应遥2冤半圆孔院与下箱座的半圆相对应遥3冤在箱盖上部位置设计出观察孔袁使用透明的有机玻璃材
料并用螺钉固定在上箱盖上袁便于观察减速器内的工作状况遥
4冤在与下箱座结合的盖板位置袁要设计出联接螺栓孔尧启盖
螺纹孔袁上下箱方便安装的定位销孔等遥
5冤在箱盖的两端袁设计出两起吊箱盖的吊耳遥
6冤在轴承中心的正上方袁设计出要要要支撑肋板袁以增强箱体
刚度袁减少变形遥
3箱体各部分的形状及尺寸确定
3.1箱体的形状和尺寸设计时应考虑问题1冤满足强度和刚度的要求遥箱体厚度尺寸及加强肋板尤其
要体现出这一要求袁厚度大则用料增加袁增加了成本袁若厚度太小袁则强度与刚度不够袁影响机器运转精度遥
2冤散热性能和热变形要求遥箱体内零件摩擦发热使润滑油
粘度发生变化袁影响其润滑性能袁温度过高还会导致箱体变形大袁对运转精度产生影响遥设计时要考虑足够大的润滑油存储空间袁一是为油污的沉积提供一定的空间袁二是提供较在的散热空间袁减少温升袁并降低润滑油老化的速度袁改善使用性能[4]遥
3冤结构设计要合理遥油沟的位置尧联接螺栓的布置尧销的布
置尧起吊装置等均要结构考虑合理性袁轴承支点的安排尧开孔位置和连接结构的设计均要有利于提高箱体的强度与刚度遥
4冤要有较好的工艺性遥包括毛坯的制造尧机械加工及热处
理尧安装固定尧装配调整尧起吊运输尧维护保养等方面遥
5冤良好的人机性能遥整体结构造型要好袁美观大方不蛮笨袁
易于操作遥
3.2箱体尺寸的基础数据
3.2.1计算齿轮相关尺寸
在确定箱体的形状与尺寸前袁先要确定出传动方案袁并算出
减速器箱体的形状及尺寸设计方法庞正刚渊重庆工贸职业技术学院袁重庆408000冤
摘要院本文分析了减速器的结构和功能袁在满足制造和功用前提下袁介绍了轴的尺寸初定方法袁经过查阅手册后最终确定减速器箱体的各部分尺寸袁在齿轮减速器课程设计中袁具有较好的可操作性袁仅供参考遥
关键词院减速器箱体曰形状尺寸曰设计方法中图分类号院U463.212文献标志码院A文章编号院1672-3872(2019)19-0137-02
作者简介院庞正刚渊1965要冤袁男袁重庆南川人袁本科袁副教授袁研究方向院
械设计与制造遥
机械装备研发2019年10月上
Research&DevelopmentofMachineryandEquipment
137渊上接第136页冤因为这直接影响到了消费者的期望值袁也就是消费者对服务质量的满意度遥2.3建立服务补救系统投诉处理小组的成员必须经过专门的培训袁要有野顾客就是上帝冶的理念袁能够真正做到全心全意的为消费者服务遥在处理投诉问题时袁要对投诉问题进行深度分析尧分类袁并且要耐心听消费者的诉求袁了解消费者投诉的原因袁即使是消费者的过错也要心平气和的跟消费者解释袁在尊重消费者合理需求的同时也要考虑到消费者自尊心的问题遥在处理完问题之后需要对这些问题进行收集袁并对这些数据进行深入分析袁发现问题所在袁然后进行改进袁以防再次出现这种问题遥2.4提供个性化需求不同的消费者对汽车4S店的服务有着不同的需求袁然而一套标准化的服务流程只能够满足消费者的一些基本共性需求袁而对于每个消费者的个性化需求并不能够完全满足袁所以汽车4S店应该根据每位消费者的实际情况来进行服务袁满足消费者的个性化需求袁这样就能够向消费者展现出汽车4S店对消费者的人文关怀袁也就使消费者的期望值得到了满足袁从而提高了消费者对汽车4S店服务质量的满意度遥
3结语
总之袁汽车4S店应当善于及时自我反省袁勇于面对自己的问题袁并根据实际情况采取有效的应对策略袁如此才能赢得消费者的信赖袁提升自身的市场竞争力遥
参考文献院
[1]吕肃沈.汽车4S店服务质量对顾客关系维系的影响研究[D].
沈阳院辽宁大学袁2015.
[2]马韵涵.基于服务质量的汽车4S店顾客满意度评价研究[D].
吉林院吉林大学袁2014.
[3]金述坤.JL汽车4S店售后服务质量研究[D].山东院山东理工大
学袁2018.
[4]谢麒麟.汽车4S店服务质量对顾客满意度影响的实证研究
[D].天津院天津大学袁2012.
的塑造袁精确性不高遥如果应付角色动画袁Maya的NURBSA工具绰绰有余曰如果从事专业的工业设计袁最好选择Rhinoceros等软件[4]遥3结束语Rhinoceros是一款简单尧易学尧快速精确的三维建模软件遥即使是初学者袁在学习个别案例后就可以自行通过众多的产品特征袁利用各种构造方法并对特征加上所希望的约束来生成形状复杂的曲面或产品实体袁通过多个参数的调节以及对控制点的把握建立起具真实美感的工业产品模型遥犀牛不仅仅可以在PC端建立模型袁并且可以运用到实际的产品生产过程中去遥不仅是中低端的产品袁在Rhinoceros的主页中袁可以看到大多数是高端产品制造商的选择遥犀牛能成为众多设计师首选的软件袁与其高效便捷的特点是密不可分的遥
参考文献院
[1]张渭涛.20世纪椅子设计史与人机关系的发展[J].西安工程科
技学院学报袁2002(3)院272-275.
[2]张鉴隆袁邝芸袁郭武袁等.浅谈3D技术在个性化产品定制中的
应用[J].装备制造技术袁2014(12)院152-154.
[3]张廷霞.Rhino3D软件的NURBS建模在日用陶瓷造型设计
中的应用[D].景德镇院景德镇陶瓷学院袁2010.
[4]高冬萌.基于Maya和MentalRay技术的3D动画在电影中的
应用[D].长春院吉林艺术学院袁2010.
机械装备研发2019年10月上Research&DevelopmentofMachineryandEquipment
各齿轮的相关尺寸渊中心距尧外径尧齿轮厚度等冤袁这是确定箱体内空尺寸的依据遥3.2.2计算轴的载荷袁并确定轴的尺寸按照齿轮传动的受力计算袁确定出齿轮的载荷袁在经过强度与刚度计算的基础上袁确定轴的最小直径袁按照轴系零件的结构要求袁确定出轴各段的长度与直径遥3.2.3选定轴承型号按照轴的受力分析计算与载荷类型袁在设计手册中选定相应的轴承袁得到轴承的内外尺寸遥3.2.4确定压盖尺寸按照轴的尺寸尧轴承尺寸袁参考同类减速器的密封类型袁在设计手册中选定压盖袁得到压盖对应各部分的尺寸[5]遥3.3确定箱体各部分的形状与尺寸3.3.1内腔尺寸的确定按照手册中的尺寸要求袁留足齿轮与箱壁的空隙遥再根据手册中箱壁厚的要求袁确定出箱体外壁尺寸遥3.3.2轴承座的尺寸确定按照轴承的安装要求尧轴承压盖的尺寸袁再按照手册的尺寸要求袁确定出轴承座的径向尺寸与轴向尺寸遥3.3.3凸缘与联接相关尺寸在考虑螺栓联接装拆方便的前提下袁按照螺栓尺寸查阅手册得出凸缘相关尺寸袁螺栓的布置一定要合理袁要便于操作袁避免零件间发生干涉遥3.3.4箱体底部高度的确定箱底离大齿轮轮齿应留有足够的高度袁主要是为了避免搅油时将底部的脏油带起袁一般大齿轮齿顶到油池底面的距离保持在30耀50mm遥
3.3.5辅助结构的尺寸确定
辅助结构一般有院支撑肋板渊若要箱体美观袁可以采用内肋板袁这样也不会降低箱体刚度冤尧观察窗口尧透气孔尧油位计凸台尧
放油口尧起吊装置尧启盖螺钉孔尧底部凸台等袁这些结构都是长期运用的袁技术含量不高袁按照手册取胜即可袁也可以参照其它类似机构的形状与尺寸遥
齿轮箱的尺寸确定需要反复推敲袁并要考虑材料尧工作环境尧使用要求尧先进制造方法的运用尧场地安装要求等袁不可能一步到位袁并注意与其它零部件的协调关系袁以实现结构与尺寸的优化遥
参考文献院
[1]陈立德.机械设计基础课程设计指导书[M].北京院高等教育出
版社袁2007.
[2]xb866885.箱体结构设计咱EB/OL暂.https://wenku.baidu.com/
view/21d17466a45177232e60a20c.html[3]xb866885.箱体类零件的功用及结构特点咱EB/OL暂.https://wenku.baidu.com/view/a216c3445727a5e9856a61d3.html[4]施玉奇.平面静压微摩擦技术研究及应用[D].吉林院吉林大学袁2018.[5]李勇袁陈涛袁付小莉.基于参数化的减速机箱体特征造型设计[J].轻工科技袁2014袁30(11)院43-44+59.
减速器箱体零件的机械加工工艺设计
减速器箱体零件的机械加工工艺设计一、工艺准备1.根据减速器箱体零件的图纸和工艺要求，明确工件的加工尺寸、表面质量要求等。
2.选取合适的材料，通常减速器箱体采用铸铁材料，该材料具有良好的切削性能和耐磨性。
3.根据工件形状和尺寸，确定适合的机床和刀具。
二、车削工艺1.选择适当的车床进行车削加工，通常采用立式车床或数控车床。
2.根据图纸要求，选择合适的刀具进行车削，如切断刀、粗车刀、精车刀等。
3.根据工件的结构特点和加工要求，确定车刀的进给速度和进给量。
4.对减速器箱体的内孔、外圆、端面等进行车削加工，确保尺寸精度和表面质量。
三、铣削工艺1.选择适合的铣床进行铣削加工，通常采用立式铣床或数控铣床。
2.根据图纸要求，选择合适的刀具进行铣削，如立铣刀、面铣刀、T 型槽刀等。
3.根据工件的结构特点和加工要求，确定铣刀的进给速度和进给量。
4.对减速器箱体的槽面、平面、孔面等进行铣削加工，确保尺寸精度和表面质量。
四、钻削工艺1.选择适合的钻床进行钻削加工，通常采用立式钻床或数控钻床。
2.根据图纸要求，选择合适的刀具进行钻削，如中心钻、钻头、麻花钻等。
3.根据工件的结构特点和加工要求，确定钻刀的进给速度和进给量。
4.对减速器箱体的螺纹孔、固定孔等进行钻削加工，确保尺寸精度和表面质量。
五、组装工艺1.对于减速器箱体的分体结构，需要进行组装。
首先，对组装零件进行清洗和检查，确保无污染和损坏。
2.按照图纸要求，将零件按照正确的顺序和方法进行组装。
通常采用螺纹连接、压入连接等方式。
3.在组装过程中，注意保持零件之间的配合精度和间隙，确保组装的减速器箱体具备良好的工作性能。
总结：减速器箱体零件的机械加工工艺设计是保证减速器性能和寿命的关键步骤，需要根据减速器箱体的形状、尺寸和结构特点，选择合适的机床和刀具进行车削、铣削和钻削等加工操作。
同时，在组装过程中要注意保持零件之间的配合精度和间隙，确保减速器箱体的良好工作性能。
课程设计—箱体,附件

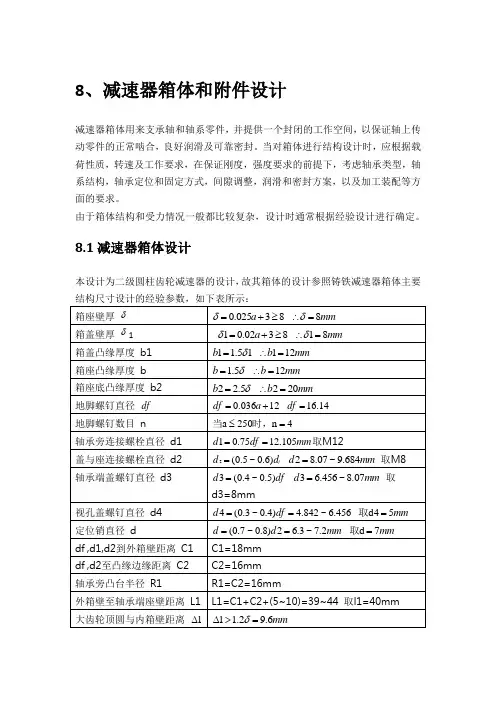

8、减速器箱体和附件设计减速器箱体用来支承轴和轴系零件，并提供一个封闭的工作空间，以保证轴上传动零件的正常啮合，良好润滑及可靠密封。
