轴承座密封件
轴承座密封件
SNL轴承座有各种标准密封件可供选择，但是需要的话，也有可能装配其它密封
件。密封件挑选指南可以在 图表中找到。用油脂作为润滑剂的SNL轴承座可以
用下列标准密封件：
–
四唇密封件，TSN ..L型（图14a）
–
双唇密封件，TSN ..G型（图14b）
–
V形环密封件，TSN ..A型（图15）
–
迷宫密封件，TSN ..S型（图17）和
–
铁燧岩重型密封件，TSN ..ND 型（图18），有径向迷宫。
所有密封的尺寸都完全可以相互调换，因为轴承座不需要修改。
SKF还能供应下列特殊密封件：
–
有轴向迷宫、用于脂润滑的铁燧岩重型密封件（图19）和
–
用于油润滑的轴承座的密封件（图20）。
但是，这些特殊密封件是需要经过修改的轴承座，必须特别订购这种轴承座。关
于油润滑轴承座所用密封件的详情可以在“用于油润滑的密封件”一节找到。
就装在轴端的轴承座来说，有ASNH系列的端盖（图
22）。
利用间隙配合处理动密封的方法
一、引言在实际工程中，机械设备的工作介质常有泄漏，不仅造成了润滑油的浪费，而且设备在缺少润滑的状态下工作，会加剧零部件的磨损，引发设备故障。
一般来说，为防止设备故障的发生，常采用密封技术来解决此类问题。
常用的密封形式，按种类可分为动密封和静密封两种，静密封是指相对静止的结合面之间的密封，主要有垫密封、胶密封和直接接触式密封三类，动密封是相对运动的结合面之间的密封，主要有接触式和非接触式两类。
对于常用的鼓风机而言，其轴承座上盖与底座之间的密封属于静密封，而轴与轴承座前后透盖之间的密封属于动密封。
在生产实际中，轴承座上盖与底座之间的静密封一般来说比较好处理，通常采用加石棉垫、涂密封胶等方式就能实现密封。
而轴与轴承座透盖之间的密封比较难处理，表现为密封件使用寿命短，密封不可靠，甚至出现由于压紧量过大而导致透盖发热等现象，因此，必须采取切实可行的方法，解决风机轴承座透盖漏油的问题。
二、损坏机理分析按照机械传动设计理论来说，风机的传动系统是最为简单的，电机通过一对接手（通常为弹性柱销式联轴器）将转动力矩传递给风机叶轮，带动叶轮旋转产生风量。
其传动系统中并没有常见的减速装臵，风机转速主要有电机转速决定，或者在电气控制上采用变频调速的方式来调整风机的转速，因此其传动系统应该说是简单、可靠的。
但是，在生产实际中，风机轴承座漏油却经常出现，一般来说，轴承座漏油部位有两处，一是轴承座上盖和座体的结合面（俗称哈夫面）漏油，二是轴承座前后透盖与轴之间。
轴承座上盖和座体之间的结合面漏油比较好处理，通常采用涂胶或加密封垫的方式就能较好的解决问题，而轴承座前后透盖与轴之间的漏油问题比较难解决，具体分析有以下几个原因：1.轴承透盖与轴之间的密封属于动密封，对于动密封来说，其本身处理起来就比较困难；2.风机的转速比较高，常用风机的转速一般都大于1450r/min，对于高速旋转的轴来说，密封元件磨损较快，密封效果不好；3.如果采用接触式密封，密封元件和高速运转的轴之间会产生摩擦发热，不仅会损坏密封元件，还会由于发热损坏轴和轴承；4.风机在运转的过程中会产生振动，风叶的振动通过轴传递给轴承座，会加剧密封元件的磨损，特别是在轴承座的风叶侧，由于远离动力源（电机），震动的幅度较大，密封元件的磨损加剧；5.风机在使用过程中，由于风叶的磨损的不均匀性，会出现风叶不平衡，在运转过程中远端会出现摆动，使轴承座密封件快速失效，甚至损坏轴承。

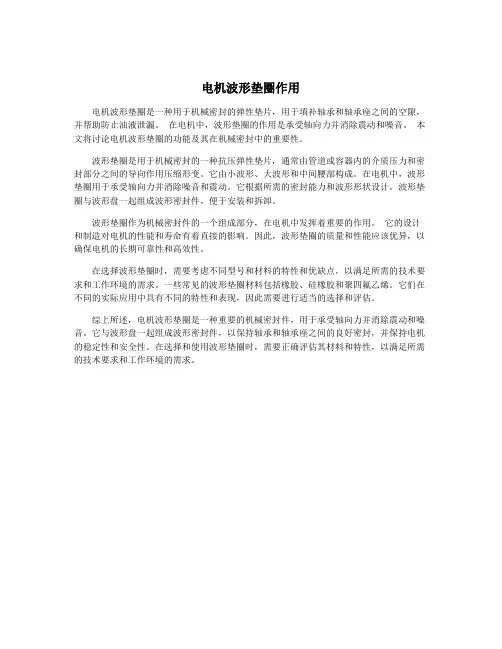

电机波形垫圈作用
电机波形垫圈作用
电机波形垫圈是一种用于机械密封的弹性垫片，用于填补轴承和轴承座之间的空隙，并帮助防止油液泄漏。
在电机中，波形垫圈的作用是承受轴向力并消除震动和噪音。
本文将讨论电机波形垫圈的功能及其在机械密封中的重要性。
波形垫圈是用于机械密封的一种抗压弹性垫片，通常由管道或容器内的介质压力和密封部分之间的导向作用压缩形变。
它由小波形、大波形和中间腰部构成。
在电机中，波形垫圈用于承受轴向力并消除噪音和震动。
它根据所需的密封能力和波形形状设计。
波形垫圈与波形盘一起组成波形密封件，便于安装和拆卸。
波形垫圈作为机械密封件的一个组成部分，在电机中发挥着重要的作用。
它的设计和制造对电机的性能和寿命有着直接的影响。
因此，波形垫圈的质量和性能应该优异，以确保电机的长期可靠性和高效性。
在选择波形垫圈时，需要考虑不同型号和材料的特性和优缺点，以满足所需的技术要求和工作环境的需求。
一些常见的波形垫圈材料包括橡胶、硅橡胶和聚四氟乙烯。
它们在不同的实际应用中具有不同的特性和表现，因此需要进行适当的选择和评估。
综上所述，电机波形垫圈是一种重要的机械密封件，用于承受轴向力并消除震动和噪音。
它与波形盘一起组成波形密封件，以保持轴承和轴承座之间的良好密封，并保持电机的稳定性和安全性。
在选择和使用波形垫圈时，需要正确评估其材料和特性，以满足所需的技术要求和工作环境的需求。
两个锥形轴承的正确安装方法
两个锥形轴承的正确安装方法锥形轴承是一种常见的机械零件，用于支撑轴与轴承座之间的连接。
它主要由内圈、外圈、滚子和保持架等部分组成。
安装错误会导致损坏或运行异常，因此正确的安装方法至关重要。
下面我们将详细介绍两个锥形轴承的正确安装方法。
一、准备工作1.清洁工作区域：确保安装区域的平整，并清除杂物和污垢。
尽量使用无尘场所进行操作，以防止灰尘进入轴承内部。
2.准备工具和材料：需要准备相关工具和材料包括：锥形轴承、锤子、壁纸刀、量具、油脂、清洁剂、擦拭布等。
3.检查轴和轴承座尺寸：根据设备要求和工作条件，检查轴和轴承座的尺寸是否符合要求。
不符合要求的尺寸应进行加工或更换。
二、安装内环1.清洁内环及轴端面：使用清洁剂擦拭内环的表面，确保其光滑干净，并用擦拭布将内环端面擦干净。
同样，清洁轴端面，并检查其是否平整。
2.涂抹润滑剂或油脂：将适量的润滑剂或油脂涂抹在内环的滚动轨道上，并确保其充分润滑。
3.安装内环：将内环放置在轴上，确保内环与轴的配合间隙均匀分布。
用锤子轻轻敲击内环，使其与轴配合。
4.测量间隙：使用量具测量内环与轴的配合间隙，确保在允许的范围内。
三、安装外环1.清洁外环及轴承座孔口：同样，使用清洁剂擦拭外环的表面，并用擦拭布将其擦干净。
清洁轴承座孔口并检查其是否平整。
2.涂抹润滑剂或油脂：将适量的润滑剂或油脂涂抹在外环的滚动轨道上，并确保其充分润滑。
3.安装外环：将外环放置在轴承座孔口中，确保外环与轴承座的配合间隙均匀分布。
4.安装保持架和滚子：安装保持架和滚子在外环和内环之间，确保其正确位置和数量。
5.安装密封件和填充油脂：如果需要密封件，则在外环和轴承座之间安装密封件，以防止灰尘和水分的进入。
然后，填充适量的油脂到轴承中。
6.测量间隙：使用量具测量外环与轴承座的配合间隙，确保在允许的范围内。
四、最终检查1.检查轴：确保轴和轴承座之间没有明显的间隙，以及符合要求的配合间隙。
2.旋转测试：轻轻旋转轴，确保轴承的旋转灵活且无异常声音。
调心滚子轴承的安装方法精编版
调心滚子轴承的安装方法精编版1.准备工作：在安装之前，应确保轴颈和座孔的几何形状和相对位置符合要求，轴承座孔的表面应清洁，并检查有无划伤或凹陷。
另外，应选择合适大小和精度的调心滚子轴承，以确保轴承与轴和座孔匹配。
2.润滑剂选择：在安装之前，应选择合适的润滑剂，使用高质量的轴承润滑脂或润滑油。
从轴承生产商获取有关润滑剂的建议，并确保润滑剂可以与轴承材料相容。
3.安装方法：（1）正确选择安装工具：使用适合调心滚子轴承尺寸和类型的工具，避免直接敲击轴承，以免损坏。
（2）安装轴向位置：将调心滚子轴承放入座孔中，并确保座孔和轴孔对正。
（3）润滑轴承：在轴承座孔和轴颈上涂抹一层适量的润滑剂，确保润滑剂均匀分布。
（4）安装调整垫片：如果需要，在座孔上安装调整垫片，根据调整垫片的型号和厚度要求进行选择。
（5）安装轴承：将调心滚子轴承轻轻推入座孔中，确保轴承和座孔之间没有转动阻力。
（6）安装调整垫片：根据需要将调整垫片插入轴承座孔和座孔之间，确保合适的轴承游隙。
（7）轴承锤击：缓慢且均匀地敲击调心滚子轴承的外圈，使其沿着轴向逐渐安装。
（8）检查角度：使用调整垫片或其他调整工具，测量和调整调心滚子轴承的角度，以确保其符合要求。
（9）安装密封件：根据需要，在轴承外圈或内圈上安装密封件，防止灰尘和污染物进入轴承内部。
（10）固定轴承：根据轴承的具体要求，使用合适的紧固件将轴承固定在座孔中。
4.调试：安装完成后，应进行轴承的调试。
首先，手动旋转轴承，检查是否有异常声音或转动不灵活现象。
然后，根据轴承的预加载要求进行相应的调整。
5.维护：安装完成后，应定期对调心滚子轴承进行维护，包括清洁、润滑和检查轴承的磨损情况。
根据使用情况，及时更换润滑剂和轴承，以确保轴承的正常运行。
总结：调心滚子轴承的安装是一项重要的工作，正确的安装可以提高轴承的使用寿命，并确保其良好的运行。
通过准备工作、正确选择润滑剂、合适的工具和安装方法，以及进行调试和维护，可以有效地安装调心滚子轴承。
轴承知识培训(完整版)
定期维护和保养计划制定
制定维护周期 确定维护项目 准备维护工具 记录维护情况
根据轴承的使用环境和工况，制定合理的维护周期，如每周、 每月或每季度等。
明确每次维护时需要进行的项目，如清洗、润滑、紧固等。
提前准备好维护所需的工具和设备，如清洗剂、润滑脂、扳手 等。
对每次维护的情况进行详细记录，包括维护时间、维护项目、 更换的零部件等，以便后续分析和追溯。
轴承材料、制造与热
04
处理
常用轴承材料及其性能
高碳铬轴承钢
具有高硬度、高耐磨性、高接触疲劳强度等特点，是制造轴承的主要 材料。
渗碳轴承钢
表面具有高硬度、高耐磨性和高接触疲劳强度，心部具有良好的韧性， 用于制造承受冲击载荷的大型轴承。
不锈轴承钢
具有优良的耐腐蚀性能，用于制造在腐蚀介质中工作的轴承。
总结回顾与展望未来
07
发展趋势
关键知识点总结回顾
轴承的基本概念和分类
包括滚动轴承、滑动轴承等不同类型的轴承， 以及它们各自的特点和应用范围。
轴承的结构和工作原理
深入了解轴承的内部结构、工作原理以及性 能指标，如载荷、转速、精度等。
轴承的选型和安装
掌握轴承选型的基本原则和方法，以及正确 的安装步骤和注意事项。
轴承维护与保养策略
06
ห้องสมุดไป่ตู้
日常检查项目清单
轴承外观检查
检查轴承是否有裂纹、变形、锈蚀等现象。
轴承振动检查
利用振动检测仪检测轴承的振动情况，判断 其是否存在异常。
轴承温度检查
通过测温仪检查轴承的工作温度，确保其在 正常范围内。
轴承润滑情况检查
检查轴承的润滑脂或润滑油是否充足、清洁， 以及润滑系统是否正常工作。
滑动轴承的分类与结构
滑动轴承的分类与结构
轴承的定义
轴承：是支承轴颈、耳轴、枢轴、短轴或其他部件, 并使轴等在其中转动、摆动或滑动的机器件。
滑动轴承
轴承与轴颈间产生滑
动摩擦的轴承
滑动轴承由轴承座、
轴瓦、联接件和润滑密封装置组成。
滑动轴承分类原则
1. 按承受载荷的方向不同分类：
1 ）推力滑动轴承：推力滑动轴承的受力与轴中心线平行。
2 ）径向滑动轴承径向滑动轴承的受力与轴的中心线垂直。
2. 按润滑膜形成原理分类：
1. 动压滑动轴承：利用相对运动副表面的相对运动和几何形状，借助流体粘性，把润滑剂带进摩擦面之间，依靠自然建立的流体压力膜。
2. 静压滑动轴承：在滑动轴承与轴颈表面之间输入高压润滑剂以承受外载荷，使运动副表面分离的润滑方法成为流体静压润滑。
3. 按轴承的结构形式分类：
（1 ）整体式：套筒式轴瓦( 或轴套) 压装在轴承座中，润滑油通过轴套上的油孔和内表面上的油沟进入摩擦面。
特点：结构简单、制造方便，刚度较大。
缺点是轴瓦磨损后间隙无法调整和轴颈只能从端部装入。
（2）剖分式普通剖分式轴承结构由轴承盖、轴承座、剖分轴瓦和螺栓组成。
轴瓦是直接和轴颈相接触的重要零件。
（3）自动调心式轴瓦外表面作成球面形状，与轴承盖和轴承座的球状内表面相配合，球面中心通过轴颈的轴线。
轴瓦可以自动调位以适应轴颈在轴弯曲时产生的偏斜。
圆柱滚子轴承安装方法
圆柱滚子轴承安装方法圆柱滚子轴承是一种常见的机械零件，常用于工业设备和机械装置中。
正确的安装方法对于轴承的性能和寿命至关重要。
下面将详细介绍圆柱滚子轴承的安装步骤及注意事项。
1. 准备工作在进行轴承安装之前，需要对轴承和安装环境进行检查。
首先，检查轴承是否完好无损，轴承内外圈是否有明显的损伤或拓扑不平的情况。
其次，要确保安装环境干净整洁，避免灰尘和杂质落入轴承内部。
2. 轴承选择根据设备的要求和轴承的负荷要求选择合适的圆柱滚子轴承。
要根据设备的工作条件，负荷类型和大小来选择轴承，并根据轴承的尺寸，承载能力和运转速度来确定轴承的型号。
3. 放置轴承将轴承器具轴向和径向放置在自由状态下。
当轴承放置在台面上时，可以用细砂布或平滑的铁板包裹轴承，使其保持在台面上。
同时，在安装动力列车时，应注意轴承的放置方向和对称安装。
4. 加热轴承在安装大型轴承时，可以通过加热轴承来促进安装。
将轴承放入加热器中进行加热，温度一般控制在80-100摄氏度之间。
加热后，立即将轴承移到安装位置，确保轴承在进一步冷却之前安装到位。
5. 安装轴承将轴承放在合适的位置上，并轻轻推入轴承座内。
使用手掌平压轴承，使其均匀地进入轴承座。
切勿使用锤子等硬物敲击轴承，以免损坏轴承。
6. 轴承校正确保轴承与座孔相对中心对齐，并保持平行。
如果轴承座孔存在不平行或非正交的情况，应进行轴承座孔的校正，以确保轴承安装正确。
7. 安装密封件适当安装轴承防尘罩，密封圈和密封垫圈等附件。
这可以防止灰尘，污染物和润滑剂泄漏，保护轴承的工作环境。
8. 润滑轴承根据轴承类型和工作条件，选择正确的润滑剂，并对轴承进行润滑。
在装配之前，应先在轴承和安装部位上涂抹一层润滑剂，以保证润滑效果。
9. 检查和测量安装完成后，应对轴承进行检查和测量。
确保轴承安装正确，并检查轴承运转情况。
如果发现异常，应及时调整和校正。
总结：正确的圆柱滚子轴承安装对于设备的正常运转和寿命有着重要的影响。
挡油环宽度尺寸标准
挡油环宽度尺寸标准
挡油环是一种常用的密封件，用于防止润滑油或其他液体从机器零件的轴颈或轴承座上泄漏。
挡油环的宽度尺寸标准非常重要，因为它直接影响到密封效果和机器运转的稳定性。
在国际标准中，挡油环的宽度尺寸标准通常是以轴的直径为基准来确定的。
例如，对于轴直径在20mm以下的机器，挡油环的宽度一般为4mm；而在轴直径在20mm至50mm之间的机器上，挡油环的宽度一般为6mm。
此外，挡油环的宽度尺寸标准还受到工作环境的影响。
如果机器需要在高温或高压等恶劣环境下工作，那么挡油环的宽度尺寸标准通常会相应增加，以提高其密封性和耐用性。
总之，挡油环的宽度尺寸标准是非常重要的，它直接关系到机器的运行稳定性和寿命。
在进行挡油环选择时，一定要仔细考虑轴的直径、工作环境等因素，并选择符合标准的产品。
- 1 -。
角接触轴承的正确安装方法
角接触轴承的正确安装方法引言角接触轴承是一种常见的机械元件，用于支撑旋转轴或轴承壳。
它们通常用于高速和高负荷应用中，因为它们具有较高的刚度和负载能力。
正确安装角接触轴承对于确保其正常运行和延长使用寿命至关重要。
本文将详细介绍角接触轴承的正确安装方法。
步骤一：准备工作在开始安装之前，必须确保所有所需的工具和设备已准备齐全。
这些工具包括定位器、润滑剂、油封、螺母等。
此外，还需要清洁剂和干净的布料来清洁安装表面。
步骤二：检查零件在进行安装之前，应仔细检查所有零件以确保其完整性和适当性。
检查轴承是否有损坏或异物，并检查密封件是否完好无损。
步骤三：清洁表面在安装过程中，应确保所有表面都是干净和光滑的。
使用适当的清洁剂和干净的布料清洁轴承座和轴颈表面。
确保没有灰尘、油脂或其他杂质。
步骤四：润滑轴承在安装角接触轴承之前，应对其进行适当的润滑。
使用适用于特定应用的合适润滑剂，并确保在正确的位置上施加足够的润滑剂。
步骤五：安装角接触轴承1.将轴承放置在干净的工作台上，以避免损坏。
2.使用定位器将轴承定位在正确的位置上。
确保定位器与外圈和内圈之间有适当的间隙。
3.将轴承缓慢地推入座孔中，直到其底部与座孔齐平。
确保轴承与座孔完全接触，并且没有偏移或倾斜。
4.使用合适工具（如套筒或压板）将轴承均匀地推入座孔中，直到其外圈与座孔齐平。
确保不要过度推入，以避免损坏。
步骤六：安装密封件和油封1.检查密封件和油封是否完好无损。
如果有任何损坏或变形，应更换它们。
2.将密封件和油封安装到轴承座上。
确保它们与座孔完全接触，并且没有偏移或倾斜。
3.使用适当的工具将密封件和油封固定在位。
步骤七：检查安装质量在安装完成之后，应进行一次全面的检查以确保安装质量。
检查以下事项： - 轴承是否正确安装，与座孔完全接触，并且没有偏移或倾斜。
- 密封件和油封是否正确安装，与座孔完全接触，并且没有偏移或倾斜。
- 润滑剂是否充足，并在正确的位置上。
轴承端盖标准尺寸表
轴承端盖标准尺寸表轴承端盖是一种用于保护轴承的重要零部件，其尺寸标准对于轴承的安装和运行起着至关重要的作用。
下面将介绍一些常见的轴承端盖标准尺寸表，以便于大家在实际工作中能够更好地选择和使用轴承端盖。
1. 轴承端盖的尺寸标准。
轴承端盖的尺寸标准通常包括直径、厚度、孔径等几个方面。
在选择轴承端盖时，需要根据实际使用的轴承型号和安装环境来确定合适的尺寸标准。
一般来说，轴承端盖的直径应略大于轴承外圈的直径，以确保能够完全覆盖轴承外圈并提供有效的密封保护。
而轴承端盖的厚度和孔径则需要根据轴承的安装空间和轴承座的尺寸来确定，以保证轴承端盖能够稳固地安装在轴承座上。
2. 不同类型轴承端盖的尺寸表。
根据不同的轴承类型和使用环境，轴承端盖的尺寸标准也会有所不同。
以下是一些常见轴承端盖的尺寸表：深沟球轴承端盖尺寸表。
型号直径（mm）厚度（mm）孔径（mm）。
6200 30 9 10。
6201 32 10 12。
6202 35 11 15。
圆柱滚子轴承端盖尺寸表。
型号直径（mm）厚度（mm）孔径（mm）。
NU202 35 14 15。
NU203 40 17 17。
NU204 47 18 20。
锥形滚子轴承端盖尺寸表。
型号直径（mm）厚度（mm）孔径（mm）。
30204 47 15 20。
30205 52 16 25。
30206 62 17 30。
3. 注意事项。
在使用轴承端盖时，需要注意以下几点：确保轴承端盖的尺寸标准与轴承型号匹配，避免尺寸不合适导致安装困难或者密封效果不佳的问题；在安装轴承端盖时，要注意保持其清洁，并使用适当的安装工具，以避免在安装过程中对轴承端盖造成损坏；定期检查轴承端盖的密封性能，确保其能够有效地阻挡外部杂质和润滑油的泄漏，保护轴承的正常运行。
总结。
轴承端盖作为轴承的重要配件，其尺寸标准对于轴承的安装和运行具有重要的影响。
通过了解不同类型轴承端盖的尺寸表，可以更好地选择和使用合适的轴承端盖，从而保证轴承的正常运行和延长使用寿命。
