泵类机械密封安装与维修
泵类机械密封安装与维修摘要：泵类是工业中常见的机械产品之一，泵类机械的密封是其正常工作关键所在。
本文从从安装和维修方面，分析泵类密封故障与防治措施，对密封泄漏、滴液、鸣响、寿命过短等问题指出解决途径。
关键词：泵类机械；密封；安装；维修1 泵类机械密封的安装1.1 泵类机械密封安装准备确保安装腔洁净没有任何异物。
与机械密封配合的轴或轴套，尺寸正确，表面光滑，直线度良好，没有毛刺、尖角、刻痕或过深擦伤。
封住密封腔中所有机械密封运行时不用的孔。
密封腔端面必须干净、光滑并与轴心线垂直。
水平分壳泵的两个箱体必须配合良好，两个箱体之问有密封垫片，去除密封腔表面上所有尖角和毛刺。
用百分表检查轴的对准。
为获得最佳密封性能，轴对准允许的最大误差0.125mm（总指示偏差），错位过大可能意味着有损坏的轴承或弯曲的轴。
保持轴窜动最小，推荐窜动量范围0.125mm。
检查泵的磨损环和叶轮之间间隙是否恰当，轴必须旋转自如，摩擦和不恰当间隙引起的振动，能导致密封损坏。
当使用轴套时，确保轴套恰当地密封到轴上，防止轴套下面泄漏。
1.2 密封安装⑴应该谨慎处理机械密封。
干净很重要，不要将密封面向下放在地上或椅子上。
仔细阅读并遵守制造商提供的密封安装操作说明。
直到准备安装，否则不要打开包装。
⑵确保所有安装螺钉紧固。
当安装螺钉被用作密封与轴之间的驱动时，轴应打埋头孔来加固连接。
紧固压盖螺栓时，应平稳紧固，并且不使压盖受弹力。
在可能的地方使用4个以上螺钉的等间距压盖。
紧固压盖螺栓时，用塞尺检查轴与压盖之间的间隙，这在密封腔对压盖不导向时，显得特别重要，因为压盖必须精确对中。
⑶在启动泵之前，在压力下静态测试密封，可对压盖螺母做微小调整，以防比压盖垫片处可能发生的泄漏。
⑷不要干运行机械密封。
在特定情况下，对冲洗和冷却连接，应遵守制造商的操作说明。
确保泵的吸入口和排放口打开，并在启动泵前有一个正的液位压力。
当检查旋向是否正确和调整电机的连接时，也同样要这样做。
水泵机械密封方式
水泵机械密封方式水泵机械密封是一种常用的密封方式，它通常用于水泵的轴封处，用于防止介质泄漏，防止灰尘、水汽等进入水泵内部，保障水泵的正常工作。
以下是水泵机械密封方式的介绍。
一、概述水泵机械密封是由固定环、活动环、压板、弹簧等部件组成。
水泵的轴穿过机械密封体中心，通过压板将活动环和固定环紧密压合。
弹簧能够维持一定的压紧力，保证密封处的紧密度，从而防止泵内介质泄漏。
二、密封材料常用的水泵机械密封密封材料主要有碳化硅、硬质合金、陶瓷、橡胶等。
密封材料应根据介质特性、工作环境温度等选择合适的材料。
2. 金属材料金属材料有不锈钢、铝合金等。
密封材料应根据水泵使用场合选择合适的金属材料。
三、密封形式1. 单端面机械密封单端面机械密封由固定环和活动环组成。
固定环通过一个装置安装在机壳上，活动环则固定在转轴上。
当转轴旋转时，活动环也随之旋转，此时活动环面和固定环面之间的间隙将会产生一定的压力，密封处因而得到保障。
双端面机械密封是指为保证密封处双向不泄漏而采用的机械密封。
双端面机械密封由两个相同的密封构件组成：一端安装在轴上，一端安装在机壳内。
轴在旋转时，两个密封环的气膜相互作用，从而达到防止水泵介质泄漏的目的。
四、密封的安装和保养1. 密封的安装a. 在安装密封之前，要仔细检查密封和轴孔的尺寸和形状是否相符，如果出现不一致，应及时处理。
b. 在装配固定环和活动环时，要仔细检查其外观是否有损坏，确保装配时两环能够牢固地固定在轴承座上，并保证两环的距离和角度正确。
c. 在安装弹簧时，应注意其拉伸度和压缩度，确保弹簧适当压紧。
a. 在使用过程中，应经常检查密封处的磨损情况，如出现磨损应及时更换。
b. 在启动和关闭时，应平稳地启动和关闭水泵，避免产生过大的负载和振动。
c. 水泵运行时，应确保密封处润滑良好，密封垫面不出现干磨、卡住等现象。
总之，水泵机械密封是由固定环、活动环、弹簧等部件组成的密封方式，用于防止介质泄漏，保护水泵的正常工作。
泵用干气密封
一、泵基础知识
45
一、泵基础知识
46
一、泵基础知识
滚动轴承也有一定的主要缺点 ： 1． 滚动轴承承受负荷的能力比同样体积的滑动轴承小得多,因此 ,滚动轴承的径向尺寸大。所以,在承受大负荷的场合和要求径向 尺寸小、结构要求紧凑的场合〈如内燃机曲轴轴承),多采用滑动 轴承； 2． 滚动轴承振动和噪声较大,特别是在使用后期尤为显著,因此, 对精密度要求很高、又不许有振动的场合,滚动轴承难于胜任,一 般选用滑动轴承的效果更佳 3． 滚动轴承对金属屑等异物特别敏感,轴承内一旦进入异物,就 会产生断续地较大振动和噪声,亦会引起早期损坏。此外,滚动轴 承因金属夹杂质等也易发生早期损坏的可能性。即使不发生早期 损坏,滚动轴承的寿命也有一定的限度。总之,滚动轴承的寿命较 滑动轴承短些。
5.冲洗压力高于密封腔0.1-0.2MPa
6.轻烃用多孔自冲洗，氮气背冷
12
一、泵基础知识
13
一、泵基础知识
103、105单元使用该方案的机泵
P-103A/B，P-104，P-105A/B，P-106A/B，P-107A/B，P108A/B，P-111A/B，P-112A/B，P-121A/B，P-122
47
一、泵基础知识
滚动轴承与滑动轴承相比较,各有优缺点,各占 有一定的适用场合,因此,两者不能完全互相取 代,并且各自向一定的方向发展,扩大自己的领 域。但是,由于滚动轴承的突出优点,颇有后来 者居上的趋势。目前,滚动轴承已发展成为机械 的主要支承型式,应用愈来愈广泛。
48
一、泵基础知识
49
设备基础知识及操作
泵用(干气)机械密封
1
机械密封讲解
机械密封静环座
机械密作原理
机封工作原理
机封主要元件的材料选用
机封的冷却
图1-44 摩擦副的冲洗和冷却
主泵冷却管
主泵机封机构图
机封使用中发生的问题及处理方法
机封使用中发生的问题及处理方法
主泵机封拆装
• B-412（MSN 6×6×11H）泵的机械密封构成、拆卸及安 装 • 1.轮南 B-412（MSN 6×6×11H）输油泵所用的机械密封 为福斯流体控制有限公司生产的QB-3375型机械密封。它 的零件构成如见下图。 • 2.机械密封的拆卸及安装 • （1）机械密封的拆卸 • a．停泵并在配电室切断泵的电源，以确保在机械密封的 更换过程中泵不会被启动而造成人员伤害。 • b．对泵壳内的原油进行排空，拆卸机械密封冲洗管线， 以及要拆卸机械密封端的仪表及检测装置，排掉轴承箱内 的润滑油。
机封拆装图
机械密封轴套锁紧环
机封拆装图
机械密封动环座
机封拆装图
.机械密封动环
机封拆装图
机械密封动环座
机封拆装图
机械密封轴套
机封拆装图
.机械密封轴套
机封拆装图
机械密封衬套
机械密封静环
机械密封静环座
机封拆装图
机械密封轴套
机封拆装图
机械密封静环座密封圈
机械密封轴套密封圈
机封拆装图
机械密封轴套锁片
主泵机封拆装
• c．拆掉阻挡机械密封更换的相关部件，包括（若是驱动端）驱动端 的联轴器、风扇罩、风扇、轴承箱上盖、非驱动端的轴承甩油环保持 套、止推轴承、轴瓦、轴承箱迷宫环，最后合上机械密封锁片、松掉 机封法兰盖螺栓、从轴上抽掉机封总成。 • （2）机械密封的安装 • a．在损坏的机械密封被拿掉后，用一套完好的机械密封从轴端装上。 在按照与（1）相反的顺序对拆卸新来的各部件进行恢复。最后，按 照正常顺序启泵即可。 • 安装机械密封时需注意事项：核对图纸确保机械密封冲洗管路接口的 朝向与现场安装位置一致；在机械密封轴套O型圈和法兰盖O型圈处 均匀涂抹硅胶以方便安装并防止O型圈在安装时被划伤；在机械密封 安装过程中要保证机械密封锁片闭合，以确保动环、静环之间合适压 紧力；安装完成后则必须将锁片打开，以免锁片与机械密封轴套锁环 发生摩擦。
赛莱默泵机械密封CLF安全操作及保养规程

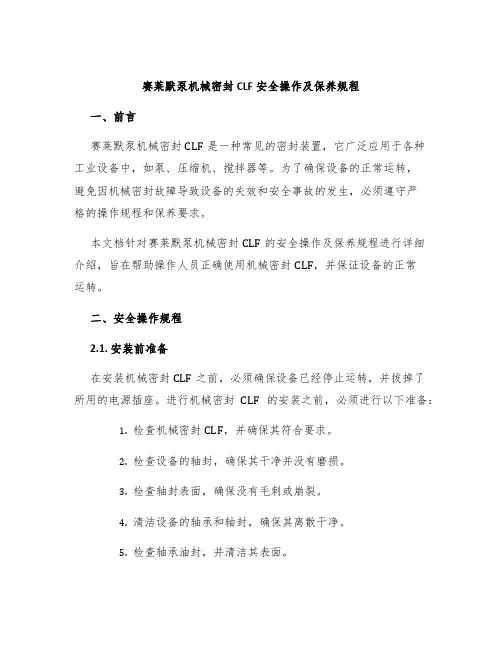

赛莱默泵机械密封CLF安全操作及保养规程一、前言赛莱默泵机械密封CLF是一种常见的密封装置，它广泛应用于各种工业设备中，如泵、压缩机、搅拌器等。
为了确保设备的正常运转，避免因机械密封故障导致设备的失效和安全事故的发生，必须遵守严格的操作规程和保养要求。
本文档针对赛莱默泵机械密封CLF的安全操作及保养规程进行详细介绍，旨在帮助操作人员正确使用机械密封CLF，并保证设备的正常运转。
二、安全操作规程2.1. 安装前准备在安装机械密封CLF之前，必须确保设备已经停止运转，并拔掉了所用的电源插座。
进行机械密封CLF的安装之前，必须进行以下准备：1.检查机械密封CLF，并确保其符合要求。
2.检查设备的轴封，确保其干净并没有磨损。
3.检查轴封表面，确保没有毛刺或崩裂。
4.清洁设备的轴承和轴封，确保其离散干净。
5.检查轴承油封，并清洁其表面。
2.2. 安装机械密封CLF在安装机械密封CLF时，必须遵守以下规则：1.必须以适当的方式安装机械密封CLF，并确保其处于正确的位置。
2.在安装前，必须确定机械密封CLF的规格和尺寸，并在安装时保证其正确匹配。
3.必须保证机械密封CLF的安装位置正确，且与轴封配合装置的形状相同。
4.在安装机械密封CLF时，必须使用适当的工具，以确保其处于正确位置并紧固。
2.3. 启动前准备在启动设备之前，必须进行以下准备：1.检查机械密封CLF，并确认其已经安装正确。
2.检查机械密封CLF的润滑是否正常，并填充适当的润滑油。
3.清除机械密封CLF和自行车的压气练，确保不会出现气体积累。
2.4. 启动和停止机械密封CLF在启动和停止机械密封CLF时，必须遵循以下规则：1.启动机械密封CLF之前，必须确保所有连接已经排除，使其充分运转。
2.在启动和停止机械密封CLF之前，必须每天对设备进行检查和保养。
3.确保机械密封CLF处于正确位置。
三、保养规程3.1. 定期检查机械密封CLF为避免机械密封CLF发生故障，必须定期检查机械密封CLF，并按照以下规则进行维护：1.每三个月检查一次机械密封CLF，清除其表面的锈蚀和污渍。
泵用机械密封冲洗方案及操作方法

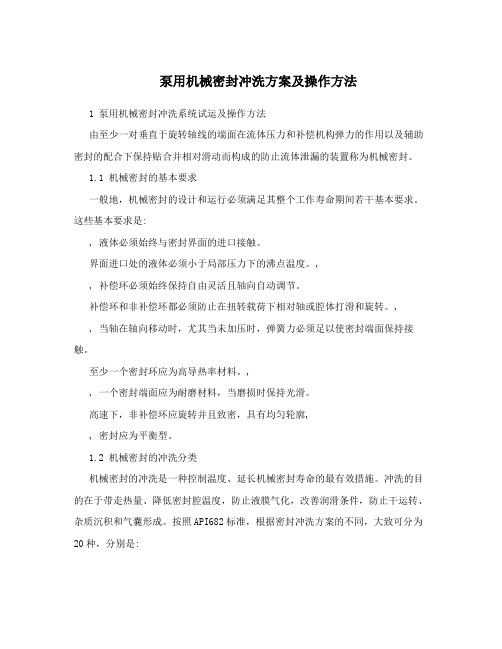

泵用机械密封冲洗方案及操作方法1 泵用机械密封冲洗系统试运及操作方法由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置称为机械密封。
