FANUC数控系统参数设定及修改
FANUC数控系统参数设定及修改（1）打开参数写保护开关①将NC置于MDI方式或急停状态。
②用以下步骤使参数处于可写状态。
按SETTING功能键一次或多次后，再按软键[SETTING]，可显示SETTING画面的第一页；将光标移至“参数写入”处，将其设为1。
图5-1-4 打开参数写保护开关打开写参数的权限后，系统会出现100号报警，并自动切换到报警页面。
可以设定参数3111#7（NPA）为1，这样出现报警时系统页面不会切换到报警页面。
通常，发生报警时必须让操作者知道，因此上述参数应设为0。
同时按下RESET+CAN键，可消除100号报警。
图5-1-5 100号报警画面（2）进入参数设定界面按MDI键盘上的”SYSTEM”功能键多次或按下”SYSTEM”功能键后，再按软键“参数”，进入参数界面。
图5-1-6 参数画面（3）输入参数号，点击[号搜索]软键，根据参数号查找参数。
（4）参数修改图5-1-7 修改参数将光标移动至待修改的参数，输入要设定的数据，然后按[输入]软键，即可完成参数的设定。
5．参数备份与恢复参数备份的步骤如下：（1）系统置于MDI或急停状态下；（2）在CNC设定画面将20号参数设为4；（3）插入存储卡；（4）机床操作面板上选择“编辑”模式；（5）顺序按下“SYSTEM”键，显示参数画面；（6）在参数画面，顺序按下软键“操作”、“F输出”、“全部”、“执行”，输出CNC参数，输出文件名为“CNC-PARA.TXT”。
参数恢复的步骤如下：（1）系统置于MDI或急停状态下；（2）在CNC设定画面将20号参数设为4；（3）插入存储卡；（4）将参数写保护开关打开；（5）机床操作面板上选择“编辑”模式；（6）顺序按下“SYSTEM”键，显示参数画面；（7）在参数画面，顺序按下软键“操作”、“F输入”、“执行”，输入CNC参数；（8）切断CNC电源再通电。
FANUC数控系统参数设定
FANUC数控系统参数设定FANUC数控系统是机械加工过程中最常用的数控系统之一，而系统参数的设定则是使用过程中非常重要的一部分。
在此文档中，我们将介绍FANUC数控系统中的参数设定相关知识，希望能给使用者提供帮助。
参数设定前的注意事项在进行FANUC数控系统参数设定之前，使用者需要注意以下几点：1.系统参数是FANUC数控系统非常重要的组成部分，因此任何未经授权的修改都有可能损害设备和操作人员的安全。
因此，在进行任何参数设定操作前，应该致电FANUC授权代表，或FANUC认证经销商，并遵循其指示进行操作。
2.在进行参数设定操作前，需要先将机械设备关闭，并将警告灯和警告声音断掉。
此外，机械设备的所有操作者都需要有足够的训练和资质，以保证操作的正确性和安全性。
3.在进行参数设定操作时，需要谨慎扫描每个菜单，以了解其用途和作用。
为了更好地理解FANUC数控系统参数设定的操作步骤，建议操作者提前学习系统手册，或进行FANUC技术认证考试。
FANUC数控系统参数设定步骤1.首先，在机械设备关闭的情况下，打开FANUC数控系统。
然后，在控制面板上按下“SETTING”按钮，进入设置菜单。
2.在设置菜单中，用户可以看到所有可用参数的列表。
这些参数按类别进行组合，以方便用户快速浏览和设置。
如下图所示：设置菜单设置菜单3.在设置菜单中，用户可以使用紫色的按键选择不同的菜单项，在每个菜单组中，用户可以看到所有可用参数的列表，并进行参数设定。
在某些情况下，一个菜单组中可能有过多的参数，这可能会影响用户的浏览体验。
针对此问题，用户可以使用“UP”和“DOWN”按键来上下滚动页面，以查看所有参数。
4.在需要修改参数的位置使用黄色按键(“POS”) , 选择想要修改的参数。
5.修改参数的值, 使用方向键 (或手写输入设备) 选择想要设置的值，修改完成后使用黄色按键 (。
FANUC数控系统参数设定
FANUC数控系统参数设定
FANUC数控系统是市场上非常常见的一种数控系统，其具有广泛的应用领域和强大的功能。
在使用FANUC数控系统时，我们可以根据需要对其参数进行设定和调整，以满足不同加工需求。
下面是关于FANUC数控系统参数设定的详细说明。
1.通用参数设定
FANUC数控系统的通用参数设定包括一些与机床性能和操作方式相关的参数。
通过调整这些参数，可以适应不同机床的需求。
例如，手轮倍率参数可以调整手轮转动对机床的影响程度，传动比参数可以调整伺服电机运动的速度和精度。
通用参数设定一般由设备厂家根据机床具体情况进行调整。
2.插补参数设定
FANUC数控系统的插补参数设定是用来控制数控系统的插补运算和插补算法的参数。
这些参数可以调整机床对复杂轮廓的处理能力和精度。
插补参数设定包括加速度和减速度参数、滤波参数、线性插补误差补偿参数等。
通过调整这些参数，可以提高机床的加工精度和效率。
3.工具补偿参数设定
FANUC数控系统的工具补偿参数设定是用来控制工具半径补偿和工具长度补偿的参数。
工具补偿参数设定包括刀具半径、工具长度、刀具补偿向量方向等参数。
通过调整这些参数，可以实现对不同工具的补偿，提高加工精度。
4.程序保护参数设定
5.通讯参数设定
总之，FANUC数控系统的参数设定可以根据实际加工需求进行灵活的
调整和配置，使数控系统更加适应不同的加工任务。
通过合理的参数设定，可以提高机床的加工精度和效率，保证加工质量。
同时，设定好的参数也
可以提高操作的安全性，保护程序的机密性。
FANUC系统参数设定
发那克900以后参数发那克900以后参数意义900 #5 公英制转换；1，公制#4 主轴模拟/串行输出；1，用离合器#3 手摇轮；1，用901 #7 复合固定循环；1，有#5 倒方角C，倒圆角R；1，有902 #6 用户宏程序A；1，有#5 丝杠螺距误差补偿；1，有#2 恒速切削控制；1，有903 #7 背景编辑；1，有#3 偏置量测定直接输入B；1，有#1 实际主轴转速输出；1，有904 #2 中文显示；1，中文（P23 #3设1）906 #7 外部刀具补偿；0，有#6 自动刀具补偿；0，有#5 刀具形状损失补偿；1，有#0 菜单编程；0，有907 #6 刀尖补偿；1；有#4 加工时间加工品数；1，有909 #1 外部信息；1，有#0 图形显示；1，有911 #3 时间功能；1，有932 #7 MDI—B；1，有#6 表面恒速；1，有#3 用户宏程序B；1，有#2 用户宏程序A；1，有（#2、#3不能同时选择）934 #4 特殊G代码输入；1，有935 #5 出现600号参数；1，有#2 加工复循环；1，有#1 工件坐标系；1，有#0 刀具寿命管理；1，有FANUC-0M系统的传输速率修改方法具体步骤：1、模式选择MDI状态按下“DGNOS PARAM”键；2、按上、下翻页键查找PWE参数（可写入参数）将其原有值0改为1；3、在参数中找到552，将其值改为11，则传输速率变为19200；4、再将PWE改为0。
注意：操作完第2项步骤会出现#100P/S ALARM报警，不用理会，继续执行以下步骤即可。
楼主，你是不懂机床还是拷贝错误：在参数中找到552，将其值改为11，则传输速率变为19200；11是9600波特率10是4800波特率诊断窗口和系统参数的显示和修改方法1．诊断窗口的显示方法（1）按系统操作面板上的：“DGNNOS/PARAM”键，使CRT屏幕上出现“DGNOS”页面，如果出现的是“PARAM”页面，则可再按一次“DGNNOS/PARAM”键或CRT屏幕底部的软操作键“DGNOS”。

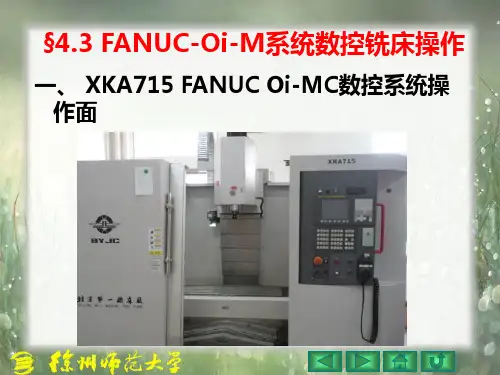

FANUC-Oi-M系统数控铣床操作ppt课件
①机床处于非加工状态。
②运动部件处于停止状态。
③将进给倍率开关打到“0”，将主轴转速 倍率开关打到最低档。
§4.3 FANUC-Oi-M系统数控铣床操作
④按下急停开关
⑤按屏幕上方的停止键关闭机床。 ⑥切断CNC电源。
§4.3 FANUC-Oi-M系统数控铣床操作
将电源总开关逆时针 方向旋转，由“ON”打向 “OFF”。
——首先将工件毛坯装夹在工作台上。
§4.3 FANUC-Oi-M系统数控铣床操作
（一）对Z轴 1.点击手动输入 键
输入M03 S500，点击循环启动键。 让主轴转起来。 ， 2.点击手轮按钮 调节手轮Z轴负向，移近工件。 当刀具与工件表面轻微接触时，也就对好 Z轴，记下Z轴数据。
§4.3 FANUC-Oi-M系统数控铣床操作
（三）程序的输入和编写 1.新建程序 ①将机床选择为编辑状态，按下编辑键
再按下“Prog”键编辑
，
§4.3 FANUC-Oi-M系统数控铣床操作
③输入程序名（如O0011） 分别按键盘上面的
“O”“0”“0”“1”“1” ④点击INSERT（输入新建程序）
，，
2.选择程序 ①将机床选择为编辑状态，按下编辑键
§4.3 FANUC-Oi-M系统数控铣床操作
（二）对X、Y轴 1.点击“位置”键(POS)：
进入坐标状态。 先对X轴一边， 按相对坐标系， 输入X， 使X坐标闪烁。 2.点击屏幕上的 归零按钮
§4.3 FANUC-Oi-M系统数控铣床操作
2.点击屏幕上的 归零按钮
3.再到X轴另一边， 对刀。 算出X/2的值
3)程序编辑健区 “位置”键(POS)： “程序”键(PROG)： “刀偏/设定”键(OFS/SET)： “上档”键(SHIFT)： “取消”键(CAN)： “输入”键(INPUT)：
FANUC系统数控机床参数
FANUC系统数控机床参数一、掌握数控机床参数的重要性：无论哪个公司的数控系统都有大量的参数，如日本的FANUC公司6T-B系统就有294项参数。
有的一项参数又有八位，粗略计算起来一套CNC系统配置的数控机床就有近千个参数要设定。
这些参数设置正确与否直接影响数控机床的使用和其性能的发挥。
特别是用户能充分掌握和熟悉这些参数，将会使一台数控机床的使用和性能发挥上升到一个新的水平。
实践证明充分的了解参数的含义会给数控机床的故障诊断和维修带来很大的方便，会大大减少故障诊断的时间，提高机床的利用率。
同时，一台数控机床的参数设置还是了解CNC系统软件设计指导思想的窗口，也是衡量机床品质的参考数据。
在条件允许的情况下，参数的修改还可以开发CNC系统某些在数控机床订购时没有表现出来的功能，对二次开发会有一定的帮助。
因此，无论是那一型号的CNC系统，了解和掌握参数的含义都是非常重要的。
另外，还有一点要说明的是，数控机床的制造厂在机床出厂时就会把相关的参数设置正确、完全，同时还给用户一份与机床设置完全符合的参数表。
然而，目前这一点却做的不尽如人意，参数表与参数设置不符的现象时有发生，给日后数控机床的故障诊断带来很大的麻烦。
对原始数据和原始设置没有把握，在鼓掌中就很难下决心来确定故障产生的原因，无论是对用户和维修者本人都带来不良的影响。
因此，在购置数控机床验收时，应把随机所带的参数与机床上的实际设置进行校对，在制造厂的服务人员没有离开之前落实此项工作，资料首先要齐全、正确，有不懂的尽管发问，搞清参数的含义，为将来故障诊断扫除障碍。
数控机床在出厂前，已将所采用的CNC系统设置了许多初始参数来配合、适应相配套的每台数控机床的具体情况，部分参数还需要调试来确定。
这些具体参数的参数表或参数纸带应该交付给用户。
在数控维修中，有时要利用机床某些参数调整机床，有些参数要根据机床的运行状态进行必要的修正，所以维修人员要熟悉机床参数。
FANUC数控系统参数设定
FANUC数控系统参数设定FANUC数控系统是目前广泛应用于机床控制领域的主流品牌之一、参数设定是数控系统的重要部分，通过设定不同的参数值，可以对机床进行精细控制，并实现不同的加工要求。
下面将介绍FANUC数控系统的参数设定内容。
1.系统参数：系统参数是FANUC数控系统的基本设置，包括通信参数、时钟设置、系统尺寸、各轴的脉冲当量等。
通信参数包括串口通信波特率、数据位、校验方式等，用于与上位机进行通信。
时钟设置用于设置系统的实时时钟，影响到程序执行的时间计算。
系统尺寸是机床的工作台尺寸，包括X轴、Y轴、Z轴的行程范围。
各轴的脉冲当量是指每个脉冲代表的位移量，用于确定机床的精度。
2.速度相关参数：速度相关参数是FANUC数控系统中控制机床行程速度的参数，包括G0速度、G1速度、进给速度倍率等。
G0速度是机床快速移动时的速度，G1速度是工件加工时的进给速度。
进给速度倍率用于调整工件加工时的进给速度，通过改变进给速度倍率，可以控制加工速度的快慢。
3.位置相关参数：位置相关参数是FANUC数控系统中用于设定机床位置信息的参数，包括机床的起点位置、终点位置、参考点位置等。
起点位置是机床工作的初始位置，终点位置是机床工作的最后位置，参考点位置是机床工作时的参考位置。
通过设定位置相关参数，可以实现机床的定位控制。
4.插补相关参数：插补相关参数是FANUC数控系统中用于设定机床插补运动的参数，包括插补误差限制、加速度、减速度等。
插补误差限制是设定机床插补运动时允许的误差范围，通过设置插补误差限制可以控制机床的加工精度。
加速度和减速度是设定机床运动时的加速度和减速度，通过设定加速度和减速度可以控制机床的运动平稳性。
5.IO相关参数：IO相关参数是FANUC数控系统中与输入输出设备相关的参数，包括输入信号的设定、输出信号的设定、PLC的设定等。
输入信号的设定是设定输入设备与数控系统的连接方式和逻辑关系。
输出信号的设定是设定输出设备与数控系统的连接方式和逻辑关系。
FANUC数控系统参数
FANUC数控系统参数一、FANUC数控系统参数的分类与功能1．分类FANUC Oi－MA数控系统的参数按照数据的形式大致可分为位型和字型。
其中位型又分位型和位轴型，字型又分字节型、字节轴型、字型、字轴型、双字型、双字轴型共8种。
轴型参数答应参数分别设定给各个控制轴。
2．功能参数设置的目的在于使数控系统能够适应不同的数控机床控制的需要。
故应根据实际机床的机械性能对CNC系统（包括伺服）进行调整。
二、设置（或调整）FANUC数控系统参数数控系统的参数可以分为很多类型，本单元我们介绍系统参数的显示、MDI方式下设定参数以及伺服参数的初始化。
1.系统参数的显示方法1）按MDI面板上的功能键几次或一次后，再按软键[参数]，选择参数页面；2)参数页面有多页组成，通过(a)、(b)两种方法显示需要的参数页面；a) 用翻页键或光标移动键，显示需要的参数页面。
b) 从键盘输进想显示的参数号，然后按软键[NO.检索]。
可以显示指定的参数所在页面。
光标在指定的参数位置上闪动。
2.MDI方式设定参数选择MDI操纵方式，按照参数设置步骤，最后需关断电源，数控系统重新启动后，修改的参数才生效。
3.伺服参数的初始化在数控机床安装调试过程中，需要对伺服参数进行初始化设定，以便伺服系统与机床所拖动的机械负载相匹配。
对伺服系统参数的初始化要求按以下步骤进行：1）接通电源，使机床处于急停状态。
设定显示伺服设定调整页面功能。
2）暂时关断电源，再重新开通电源。
按下面顺序，显示伺服参数的设定画面。
按键、键、[SV，参数]键。
3）使用光标，翻页键，输进初始设定必要的参数。
4）再次关断电源，开通电源。
FANUC数控系统伺服参数初始化设定
任务三：进给参数设定及调试 二、伺服初始化设定
1、伺服设定画面的显示
任务三：进给参数设定及调试
二、伺服初始化设定
2、进入伺服设定画面
在急停状态下，按下功能键[SYSTEM]后，按继续菜单键[+]数次，显示 软键[伺服设定]。按下软键[SV设定]，进入伺服设定画面。
全闭环控制形式伺服系统： N/M =(伺服电动机一转所需的位置反馈脉冲数/电动机一转分离型检测装置位 置反馈的脉冲数)的约分数
任务三：进给参数设定及调试 二、伺服初始化设定
3、伺服参数的初始设定—⑥设定电动机的转动方向
任务三：进给参数设定及调⑥设定电动机的转动方向
任务三：进给参数设定及调试
二、伺服初始化设定
2、进入伺服设定画面 将光标移动至“伺服设定”，按下［操作］软键； 按下［选择］软键，进入“伺服设定”画面
任务三：进给参数设定及调试
二、伺服初始化设定
2、进入伺服设定画面
“伺服设定”画面有两种显示方式，分别为单轴显示画面及多轴显示。
任务三：进给参数设定及调试 二、伺服初始化设定
2、进入伺服设定画面
任务三：进给参数设定及调试
二、伺服初始化设定
3、伺服参数的初始设定—①初始化设定位
#1（DGP）：设定为“0”时，系 统进行数字伺服参数初始化设定， 当伺服参数初始化后，该位自动 变成“1”。发生000报警，但不 必切断电源。 注意：请不要修改该参数的其它 位参数。
任务三：进给参数设定及调试
3、伺服参数的初始设定—④设定CMR（指令倍乘比）
任务三：进给参数设定及调试
二、伺服初始化设定
4、伺服参数的初始设定—④设定CMR（指令倍乘比）
FANUC系统数控机床调试参数
FANUC系统数控机床调试参数FANUC数控机床调试参数系统第一次通电，必须把参数写保护打开（设定画面第一项PWE=1），否则参数无法写入。
在MDI方式下，按软键盘上的SYSTEM，在参数画面下将参数3190#6（CH2）设成1，断电重启，画面上的文字转换成中文。
注：无特殊情况下，第一次通电最好不要进行全清。
一、FSSB设定先把参数8130和1010的值设为3，表示3个轴；参数1023设成1；2；3，参数1902#0=0（当参数1902#1 ASE=1时，表示当选择FSSB自动设定方式时，自动设定完成）。
进入SYSTEM，按显示器下的键，画面进入伺服设定，初始化位设为0，将在表5中查得的电机代码输入（0i-Mate系列的Z轴电机代码要比X、Y两轴的代码大1）。
进入伺服调整画面，按照调试手册P15的图中设定X、Y、Z的各项，断电重启。
如果启动后不出现调试手册中P16表1的报警，则FSSB设定完成，否则重新设定FSSB（线路正常情况下）。
如果出现466号报警，将参数2165设为25、25、45（0i-Mate）；45、45、45（0i-MC），复位即可消除此报警。
二、主轴设定在参数4133中输入主轴电机代码（表6中查得电机代码），把4019#7设定为1进行自动初始化。
断电重启，设定参数3736为4095，3741号参数为电机的最高转速（即主轴电机的额定转速）。
注：参数4020与3741的值必须一致，否则主轴的转速将与倍率开关的档位不对应三、各种功能对应的参数设定0i-Mate系列按照调试手册中P25-P26的AI先行控制中的参数设定；0i-MC 系列按P26-P27的AI轮廓控制中的参数设定。
其中参数1432为4000~10000、1620为150、1621为80。
四、其它参数的设定当以上的参数设好之后，如无出现报警现象，将下面参数输入。
参数如下：参数号功能设定值范围0020 I/O通道选择（同设定画面中的设定）0——RS2324——卡138#7=1 MDN=1：使用存储卡进行DNC操作有效1002#0 JAX=1：手动和回参考点同时控制轴数为3轴1006#5 ZMI=1：回零时停在负方向1020 各轴的编程名称X——88Y——89Z——901022 基本坐标系中各轴的属性X——1Y——2Z——31023 各轴的伺服轴号X——1Y——2Z——31241 第二参考点的设定1300#2 存储式行程检测切换信号EXLM有效LMS=11320 机床正向软限位1321 机床负向软限位1401#4 进给率为0时快速移动停止RF0=11410 空运行速度5000mm/min1420 各轴快速移动速度8000 mm/min1421 各轴快速移动倍率的F0速度500 mm/min1422 最大切削进给速度6000 mm/min1423 各轴手动连续（JOG）进给速度1000 mm/min1424 各轴手动快速移动速度3000 mm/min1425 各轴返回参考点减速后（FL）的速度300 mm/min1622 插补后切削进给时间常数150 ms1624 插补后JOG进给时间常数20 ms1800#1 位置控制就绪信号PRDY接通之前，速度控制就绪信号VRDY先接通时，不出现伺服报警CVR=11821 各轴的参考计数器容量80001825 各轴的伺服位置环增益3000~50001851 各轴反向间隙补偿量2022 电机旋转方向（根据实际情况调整正负值）X——-111Y——111Z——1113003#0 互锁无效ITL=13003#2 各轴互锁无效ITX=13003#3 各轴方向互锁无效DIT=13003#5 限位开关零点触头接常闭DEC=0限位开关零点触头接常开DEC=13105#0 MDI方式显示DPF=13105#2 实际主轴速度和T代码显示DPS=13108#7 显示手动连续进给速度JSP=13111#0 显示伺服设定画面SVS=1 #1 显示主轴调整画面SPS=1 #2 显示同步误差值是峰值SVP=13117#0 在程序检查画面显示打开或关闭主轴速度表和负载表SMS=13190#6 显示简体汉字CH2=13202#4 程序O9000~9999的编辑禁止（刀库用）NE9=13210加密3211解密3605#0 使用双向螺补功能BDP=13620~3627 螺距补偿的设定4077 主轴定位5001#5 刀具补偿用H代码TPH=1当5001#2 OFH=0时有效6071=6 当设为0时无效，M00不能调用9001~9009子程序6711加工零件数6712加工零件总数参数6711和6712的设定只有当6700#0 为0时有效7113 手轮进给倍率1008131#0 使用手轮进给HPG=1注：如果软键盘上的键值不对应，将参数3100#2置1，3100#3置0即可如果在手动和回参考点是不能同时控制3轴，将1002#0 JAX置1即可栅格量的调整：在诊断画面中，参数302号可以看到各轴的栅格量，最好应在4000~5000之间，栅格量的调整只要调整零点开关的位置当参数4020和3741不一致时，显示出来的主轴转速与主轴倍率选定的不对应攻丝参数设定5200#4（DOV）=1 刚性攻丝退刀时倍率有效（倍率值在参数NO.5211中设定）5200#5（PCP）=1 刚性攻丝不使用高速深孔攻丝循环5201#0（NIZ）=1 进行刚性攻丝的平滑处理5204#0（DGN）=1 在诊断画面上显示主轴和攻丝轴的偏差量的偏差值5210=29 指令刚性攻丝的M代码5211=200 刚性攻丝退刀时的倍率值5241=3000 刚性攻丝时主轴的最高转速（第1档）5242=3000 刚性攻丝时主轴的最高转速（第2档）5243=3000 刚性攻丝时主轴的最高转速（第3档）5261=2000 主轴和攻丝轴的直线加减速时间常数（第1档）5262=2000 主轴和攻丝轴的直线加减速时间常数（第2档）5263=2000 主轴和攻丝轴的直线加减速时间常数（第3档）5280=1000 刚性攻丝时主轴和攻丝轴的位置控制回路增益5300=20 刚性攻丝时攻丝轴的到位宽度5301=20 刚性攻丝时主轴的到位宽度5310=32000 刚性攻丝时攻丝轴移动时位置偏差的极限值5311=32000 刚性攻丝时主轴移动时位置偏差的极限值5312=800 刚性攻丝中攻丝轴停止时的位置偏差极限值5313=800 在刚性攻丝中主轴停止时的位置偏差极限值5314=32000 在刚性攻丝中攻丝轴移动时位置偏差的极限值。
