液控蝶阀使用说明书
欢迎下载支持，谢谢！ 0 液控蝶阀的设计和使用说明书（初步）： 1）阀门主要部件的预估重量及其运输、吊装、拆卸方法；存储、运行及维护方法等。 阀门主要部件的预估重量表 序号 规格型号 项 目 重量（t） 1 DN500、0.6MPa液控蝶阀 阀门整体 1.22 蝶板 0.39 阀体 0.69 液控装置 1 2 DN1000、0.6MPa液控蝶阀 阀门整体 0.385 蝶板 0.09 阀体 0.163 液控装置 2
运输、吊装、拆卸方法；存储、运行及维护方法等。 欢迎下载支持，谢谢！
1 吊装及调试维护
吊运 运输起吊时不得翻转、倒放；开箱后用吊车运蝶阀，起吊时注意在四个起吊点中选取平衡位置。大修起吊前，重锤式阀门应将重锤从阀门本体拆下。吊装过程应注意缓慢、平稳、轻放。
储存 本阀长时间存放时，应放于干燥处，封闭二端通道，在加工面涂上防锈油。临时停放时可在外墙板位置增加辅助支撑以保持平稳。半年不安装，液压系统需清洗换油。
本阀禁止露天存放。 安装
安装前应核对本阀铭牌参数是否符合使用要求；清洗阀体内孔及蝶板、检查各部位有无损坏现象，各零部件联接螺栓是否紧固。
正、反装液控蝶阀均按图7所示安装，即用作水泵出口止回阀或水轮机进口阀时，水泵或水轮机均位于阀门的无阀杆侧。阀门中心距水泵出口距离应在2米以上，并尽可能大，以减少泵出口紊流流态对阀门的不利影响。若本阀安装在管道中的其他位置，应以阀门全关实现密封时的管道介质压力方向来确定阀门安装方位，即高压一侧应位于阀门的有阀杆侧。
蝶阀安装在基础上应校正水平，保证阀轴不倾斜。阀门支脚及辅助支撑主要用于保证阀门安装运行平稳，不宜大量承受与其垂直的管道轴向水推力；轴向水推力应通过阀前或阀后管道传递到承重基础上。 调试
系统各电液元件在厂内均已调试到位，若需现场调试，主要注意以下事项：All the检查手动启闭功能。 接上总电源，点动电机观察电机风叶，顺时针旋转则接线正确。 常开截止阀应打开，常闭截止阀应关闭。 溢流阀先全部打开，开阀时慢慢上调，压力上升，最终调定压力应大于高压力开关KP1设定值1~2MPa。压力调定后用锁紧螺母锁定。压力控制器上、下限设定值为7~11MPa。 通过油缸上的快、慢关节流阀进行快慢关速度调节。两节流阀为快 慢 快 慢 360度循环调节，速度调定后用锁紧螺母锁定。 阀门启闭、锁定投入与锁定解除(如果有的话)动作到位后，相应各位置开关均应有信号输出。 通过常闭截止阀的开、闭检查系统是否能够完成自动保压程序。 液压系统不得有泄漏。阀体轴封不得有泄漏。
联动运行 根据本说明书9.2项确定联动启闭控制方式，配置联动控制电路，与水泵联动操作空负荷运行核实程序及延时等有关参数，合格即可进入负荷运行试验（动水状态下），运行时主要检查：
开阀过程中阀前阀后压力变化应平稳，全开后基本相近。能按程序与水泵、水轮机联动开关欢迎下载支持，谢谢！ 2 阀。 10.6 日常维护本蝶阀液压控制系统油箱标定容积为63升，介质为YB-N32、YB-N46液压油。油位
应不低于油标底线以上的三分之一。液压系统投入使用3个月后, 应将液压油过滤一次,并清洗油箱。以后应定期检查，对已变质和污染的油液应及时更换新油。新油或过滤加入新油时, 应通过滤油车加入,滤油车的过滤精度不低于20μm,并注意使用同牌号的液压油。
定期检查蓄能器内充气压力。当充气压力低于5MPa时，应及时充装氮气。氮气压力检查：屏蔽自动保压功能，打开常闭截止阀至一定开度慢慢泄压,观察压力表显示压力慢慢下降,当降至某一值时,压力表指示急速下降至零,该值即为充氮压力。也可利用充气工具直接检查充氮压力。但每次检查都会放掉一点氮气。
装置投入运行后，应经常到工作现场观察运行情况，如有漏油、指示故障等异常现象应及时处理。
拆卸维修注意事项 拆卸时，应注意场地的清洁，精加工零件不能直接置于地面。清洗零件应在干净的柴油或汽油中进行，安装前不得用棉纱擦试。
拆卸时，不得错装或漏装密封件，对已损坏的密封件应予更换。拆卸蓄能器前，必须放空蓄
能器内压力油。
2）阀门的名称编号、使用标准、材料、结构说明。
名称编号
H D 7 ※ 4 1 ※ – ※ ※ 阀门材料： 无 灰铸铁 Q 球墨铸铁 C 碳钢 公称压力： 单位: kg/㎝2 密封材料： X 优质丁腈橡胶 H 不锈钢 结构形式： 1双偏心 3三偏心结构 连接方式： 法兰连接 液控特征： 无 蓄能式自动保压型 Z 重锤式自动保压型 驱动方式： 液压传动 产品类别： 蝶阀 功能特征： 缓闭止回 欢迎下载支持，谢谢！ 3 1. 标准与规范
产品标准GB/T 14478、 GB/T 12238、 JB/T 8527 传动装置 JB/T 5299 结构长度 GB/T 12221
配管法兰 球墨铸铁法兰 GB 12380.1~12380.3-1990
钢制法兰 GB/T 9112~9124-2000 试验与检验 GB/T 14478-1997、GB/T 13927 质量保证 ISO9001:2000
阀门主要部件材料 零件名称 材料名称 DN≥1000 DN＜1000 阀 体 Q235C或QT500-7 QT500-7 蝶 板 Q235C或QT500-7 QT500-7 手 轮 铸 钢 阀轴 不锈钢2Cr13 阀体密封座 不锈钢304 蝶板密封圈 三元乙丙橡胶 密封圈压板 不锈钢304 轴 承 铜基PTFE 填 料 加织物橡胶 阀内紧固件 镍基不锈钢 欢迎下载支持，谢谢！
4 产品结构说明 阀门主要由阀门本体、传动机构、液压站、电控箱等四部分组成。 阀门本体由阀体、蝶板、阀轴、滑动轴承、密封组件等主要零件组成。 重锤式阀体均采用卧式结构，阀轴采用半轴结构。 蓄能器式一般采用卧式布置。 传动机构主要由液压缸、摇臂、支撑墙板（重锤式还有重锤、杠杆、锁定油缸等）等连接、传动件组成，是液压动力开、关阀门的主要执行机构。 传动液压缸上设有快关时间调节阀、慢关时间调节阀和快、慢关角度调节阀。 液压站包括油泵机组、手动泵、蓄能器、电磁阀、溢流阀、流量控制阀、截止阀、液压集成块、油箱等零部件。 T重锤式自动保压型系统中，蓄能器用作系统压力的补偿。 重锤式自动保压锁定型系统中，蓄能器用作系统压力的补偿和锁定油缸的退锁 流量控制阀用于开阀时间调节。 手动泵用于系统调试和特殊工况下的阀门启闭。 液压系统电磁换向阀控制特征一般为正作用型，即：电磁阀得电蝶阀开阀、失电蝶阀关阀；反之则为反作用型，即电磁阀失电蝶阀开阀、得电蝶阀关阀。常规配套电磁换向阀为正作用型，采用反作用型应在订货时说明。 液压系统与阀门本体可以是整体式安装，也可以分开安装。用户未作特殊说明时为整体式安装。
阀门主要部件材料 零件名称 材料名称
DN≥1000 DN＜1000 阀 体 Q235C或QT500-7 QT500-7 蝶 板 Q235C或QT500-7 QT500-7 手 轮 铸 钢 阀轴 不锈钢2Cr13 阀体密封座 不锈钢304 蝶板密封圈 三元乙丙橡胶 密封圈压板 不锈钢304 轴 承 铜基PTFE 填 料 加织物橡胶 阀内紧固件 镍基不锈钢
3）使用方法、油压装置工作原理、必要的电气原理、端子等附图。 欢迎下载支持，谢谢！ 5 电液工作原理及操作说明 本阀电气控制系统按主逻辑元件类别分为普通继电型和PLC智能控制型，出厂配套一般为普通继电型，需PLC智能控制型应在订货时说明。各类型又分以下几种主要工况： 开阀离心泵工况（包括离心式混流泵）：先启动泵，延迟预定时间后开阀，或泵阀同时开启。。 各种工况一般均要求在停机或停电的同时关闭阀门。 本阀电气控制系统均配有就地控制回路和远程联动控制回路。就地控制回路主要用于现场调试，正常工作时一般均使用远程联动控制回路。 系统动力电源为AC380V，控制电源可以是AC220V、DC220V、DC110V、DC24V或其他电源等级。 液压控制原理，电气控制原理详见附图。 T
9.1 就地操作n 合上电源开关，电源指示灯亮；全关指示灯亮。 将转换开关旋至“就地”位。 9.1.1 开阀 按就地开阀按钮SB1，若机组无故障，开阀条件允许，电动旁通阀开启，管道介质进入蜗壳。旁通阀开启到位，指示灯亮，电机停机。当主阀两端压力平衡，差压变送器信号输入，液压系统油泵电机启动。液压油经流量控制阀、高压胶管进入主油缸，举锤开阀。 开阀到位后行程开关压合，全开指示灯亮，旁通阀自动关闭；自动保压系统启动：电机继续给蓄能器充压；当压力达高压力开关设定点时，油泵停机。 调整开阀时间可通过旋转流量控制阀手轮来实现，其开度变化后可以达到不同的开阀时间以适应实际工况。
9.1.2 自动保压 锁定系统油液泄漏，压力降至低压力开关设定点KP2，油泵自动启动补压，达高压力开关设定点后停机。设定约为10MPa，设定约为14MPa。一般出厂时均已调好。
9.1.3 关阀 按关阀按钮SB2，旁通阀开启；电磁阀YV得电，主油缸内压力油经快、慢关节流阀、高压胶管、电磁阀回到油箱，重锤下落，阀杆及蝶板旋转实现关阀。 关阀分为快关、慢关两阶段，通过旋转油缸尾部的快、慢关节流阀可分别予以调节。 关阀到位后行程开关压合，全关指示灯亮；电磁阀失电复位；旁通阀自动关闭。
9.1.4 停止 在正常开阀或关阀过程中，均可以通过停止按钮中止动作，让阀门停止在任意位置，以方便用户调试。 快关过程中应避免使用此功能，以免对液压系统形成冲击。
9.2 远程操作 将转换开关旋至“远程”位，远控指示灯亮；此时即可通过远控开关对阀门分别进行开阀、关阀、停止的控制。
使用说明书-蝶阀(D343H)
6 该阀门单向密封、90°旋转，0°全关，90°全开，观察阀门 的启闭位置是否与此相附。并检查有无卡阻现象。
3． 针为开，操作时注意观察位置指 针或指示盘刻度；
5． 阀门在使用中遇到故障时应及时查明原因，及时排除，不得敲 砸、强行启闭；
六、主要零部件的材料及采用的标准
（1） 支架材料：WCB，采用标准：GB12229 （2） 填料压盖材料：WCB，采用标准：GB12229 （3） 密封填料材料：柔性石墨，采用标准：GB/T6620 （4） 上轴套：自润滑复合轴套 （5） 阀体材料：WCB，采用标准：GB12229 （6） 压板材料：Q235，采用标准：GB700-88 （7） 蝶板材料：WCB，采用标准：GB12229 （8） 阀轴材料：2Cr13，采用标准：GB1220 （9） 蝶板密封圈：304+石墨复合板 （10） 阀体密封面材料：堆焊不锈钢 D507 （11） 下轴套：自润滑复合轴套
1
PDF 文件使用 "pdfFactory Pro" 试用版本创建
二、主要性能规范
公称压力 PN(Mpa)
强度试验 MPa
密封试验 MPa
适用温度 (℃)
适用介质
1.0
1.5
1.1
水、蒸气、煤气、
1.6
2.4
1.76
≤380℃ 油品、热空气、
2.5
3.8
2.75
腐蚀性介质等
四、连接方式及其结构长度
蝶阀的连接方式为法兰连接， 其法兰的连接尺寸符合 GB/T9113.1-2000 标准要求。
蝶阀的结构长度符合 GB/T12221-2005 标准要求。
五、蝶阀的检验与试验
蝶阀产品使用说明书
蝶阀产品使用说明书
1 概述
1.1 主要用途及适用规范：
本阀门主要用于石油、天然气、油品、化工、冶金、城建及一般工业管道上作为切断装置。
1.2 品种及规格：
对夹式蝶阀，压力等级10MPa、通径DN200
1.3 型号组成及代表意义：
D 3 7 3 — H 600Lb
公称压力代号：表示压力为10MPa
密封材料代号：H表示合金钢
结构形式代号：3表示三偏心
连接型式：7表示对夹式连接
传动方式：3表示蜗轮传动
类型代号：D表示类型为蝶阀
2 结构特征与工作原理：
按顺时针方向旋转手轮时闸板下降，使密封面吻合，将通道切断，即为关闭，逆时针旋转手轮时则为开启。
3 技术特性
主性能和参数见表1
表1
4 主要外形尺寸和连接尺寸见图一。
5 主要零件的材料
D373H-600Lb的主要零件材料见表2
表2
6 保管、使用和安装
6.1本阀门通道两端须堵密封盖，存放有干燥通风的室内。
长期存放，应经常检查，防止锈蚀6.2安装前，应将阀门清洗干净，并消除在运输过程中可能造成的缺陷。
6.3安装前，必须仔细核对阀门上的标志和铭牌是否符合使用要求。
6.4本阀门应安装在水平或垂直管道上的直立或侧卧位置，并便于检修和操作。
6.5本阀门在运行时应全开或全闭，不能作节流用，以免密封面受冲刷而加速磨损。
6.6传动部位应保持清洁，应定期加注润滑油。
7 故障分析与排除方法见表3
表3
图一。
(完整版)水轮机进水液控蝶阀运行规程
水轮机进水液控蝶阀运行规程目录11．1液控蝶阀主要技术参数 (70)11．2液控蝶阀工作原理简介 (70)11．3液控蝶阀阀门控制方式 (70)11. 4液压系统组成及参数 (71)11．5液压系统工作压力范围 (71)11. 6液压系统工作原理 (71)11．7常见故障及排除方法 (71)11．8液压系统的运行维护及注意事项 (72)11．9运行中的要求及注意事项 (72)11．10水轮机过流部件检查，进水蝶阀部分做安全措施 (73)11。
11水轮机蜗壳充水开液控蝶阀操作应具备的条件 (73)11.12主阀型号编制说明 (73)11、水轮机进水液控蝶阀运行规程引用标准：《3400Dx7Pk41X—6C型水轮机进水蝶阀使用说明书》湖北洪城通用机械股份有限公司11。
1 主要技术参数11。
2工作原理简介11。
2。
1运行程序11.2。
1.1开阀开启旁通阀—前后压力差达到设定值——解除液压锁定—----开启进水液动蝶阀-液动蝶阀开启到位—关闭旁通阀。
11。
2.1.2关阀关闭进水液动阀门—-液动蝶阀关闭到位-—液动锁定投入11。
2。
2.工作原理11。
2。
2.1开阀时，启动油泵电机组，油泵将压力油输入蓄能罐至额定压力后停止.打开旁通阀，介质进入水轮机蜗壳，排气阀自动排气,待阀前后压差达设定值时，液动锁定电磁阀工作，解除液动锁定,进水液动蝶阀主油缸磁阀工作，主油缸带动曲柄、阀轴转动，阀开开启，全开到位后,液动锁定电磁阀换向，关闭旁通阀，首次开阀或检修后开阀时，先解除机械锁定.11。
2。
2。
2关阀时，液动蝶阀主油缸电磁阀换向，主油缸带动曲柄、阀轴转动,阀门关闭，关闭到位后，液动锁定电磁阀换向，液动锁定投入，水轮机系统维护检修关阀后，投入机械锁定.11。
3阀门控制方式11.3.1就地(现地控制)操作面板上“操作方式”转换开关（SA2）置于“就地”方式下，则可用面板上的手动键对阀门的旁通阀的开与关,主阀的开与关，液压锁定的投入与拔出进行操作。
循环泵液控蝶阀液压介绍和手动操作方法
关阀为例讲解
液压系统保压
• 当液压缸运行至终点，蝶阀处于全开状态，电磁阀1、2 • 保持通电，此时液压系统进入保压工作状态。当液压系统 • 长时间工作时，由于其极微小的内漏，使压力降至10MPa • 时，压力控制器下限发讯，电机带动油泵运转，向蓄能器 • 补充压力油至压力控制器的上限值15MPa后停止工作。蝶 • 阀在关阀状态时（即：电磁阀1、2失电），也可维持保压 • 状态，工作原理同上。
循环泵液控蝶阀
液压站
液压蝶阀关阀角度、速度调 节
液压缸 尾端
液压囊式
•
蓄能器内的压力油，经插装阀1、液
•
控单向阀进入摆动液压缸的无杆腔，
•
使蝶阀处于开启状态，在开启过程
•
中，当系统压力低于10MPa时，压
•
力控制器下限点发出讯号，电机启
•
动，油泵与蓄能器同时供油开阀；
清洗或更换
更换液压缸密封件 消除外漏现象
有杆腔保压
控制油路泄压
以关阀状态图为例
故障典型故障
厂家图纸
故障情况 油泵不能建压
保压性能降低， 油泵电机启动频
繁
故障原因 1手动截止阀J1未关闭 2溢流阀未调好或锥面 有杂物 3电磁阀2内有杂物 4液压缸内密封件损坏
5油泵损坏 1手动截止阀J1未关严 2油泵出口单向阀密封 面损坏
3电磁阀内卡有杂物或 磨损
4液压缸内密封件老化
5外泄
排除方法 关闭 重新调整或清洗溢 流阀 清洗 更换密封件 修复或更换 校严 更换元件
•
有杆腔内液压油经节流阀，电磁换
•
向阀2流回油箱。调节节流阀，可
•
得到要求的开阀时间。蝶阀全开到
•

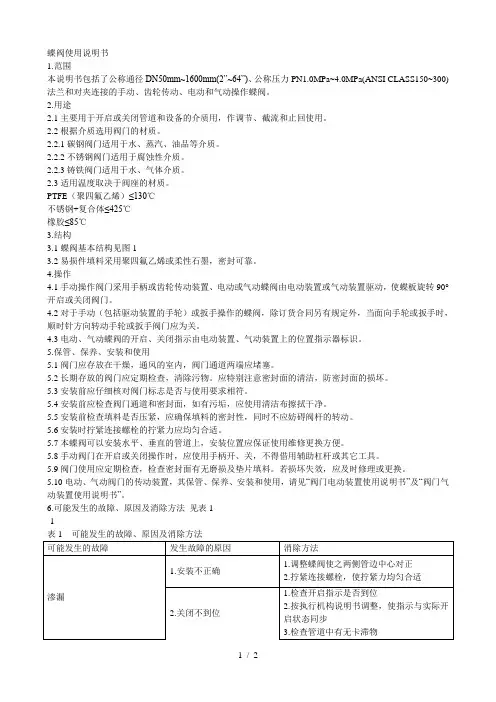

蝶阀使用说明书
蝶阀使用说明书1.范围本说明书包括了公称通径DN50mm~1600mm(2”~64”)、公称压力PN1.0MPa~4.0MPa(ANSI CLASS150~300)法兰和对夹连接的手动、齿轮传动、电动和气动操作蝶阀。
矚慫润厲钐瘗睞枥庑赖賃軔。
2.用途2.1主要用于开启或关闭管道和设备的介质用，作调节、截流和止回使用。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2不锈钢阀门适用于腐蚀性介质。
2.2.3铸铁阀门适用于水、气体介质。
2.3适用温度取决于阀座的材质。
PTFE（聚四氟乙烯）≤130℃不锈钢+复合体≤425℃橡胶≤85℃3.结构3.1蝶阀基本结构见图13.2易损件填料采用聚四氟乙烯或柔性石墨，密封可靠。
4.操作4.1手动操作阀门采用手柄或齿轮传动装置、电动或气动蝶阀由电动装置或气动装置驱动，使蝶板旋转90°开启或关闭阀门。
聞創沟燴鐺險爱氇谴净祸測。
4.2对于手动（包括驱动装置的手轮）或扳手操作的蝶阀，除订货合同另有规定外，当面向手轮或扳手时，顺时针方向转动手轮或扳手阀门应为关。
残骛楼諍锩瀨濟溆塹籟婭骒。
4.3电动、气动蝶阀的开启、关闭指示由电动装置、气动装置上的位置指示器标识。
5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。
应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。
5.6安装时拧紧连接螺栓的拧紧力应均匀合适。
5.7本蝶阀可以安装水平、垂直的管道上，安装位置应保证使用维修更换方便。
5.8手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。
5.9阀门使用应定期检查，检查密封面有无磨损及垫片填料。
阀门使用说明书
阀门使用说明书阀门是一种用于控制流体流动的装置，广泛应用于工业、建筑、农业等领域。
本使用说明书旨在帮助用户正确安装、操作和维护阀门，以确保其正常运行和延长使用寿命。
1. 产品概述阀门是一种控制流体流动的装置，常用于开启、关闭和调节管道中的液体或气体的流动。
根据不同的应用场景和工作原理，阀门可以分为多种类型，如球阀、闸阀、蝶阀等。
在本说明书中，我们将重点介绍球阀的使用方法。
2. 安装指南2.1 确保选择合适的阀门类型和规格，根据工作场景和流体性质选择球阀；2.2 在安装之前，必须检查阀门的外观是否完好无损，并检查阀体是否有防腐蚀涂层；2.3 根据管道规格和球阀的连接方式，选择合适的法兰或螺纹连接；2.4 安装球阀时，应先将法兰或螺纹连接加固好，确保不会漏气或漏液；2.5 安装完成后，应进行压力测试，确保球阀的密封性能正常。
3. 使用说明3.1 打开和关闭阀门：- 打开阀门：顺时针旋转阀门手柄或螺帽，使阀门处于完全打开的状态；- 关闭阀门：逆时针旋转阀门手柄或螺帽，使阀门处于完全关闭的状态。
3.2 调节流量：- 通过旋转阀门手柄或螺帽，可调节阀门开口大小，从而控制流体的流量；- 注意：请在检查阀门的额定压力范围内进行调节，避免损坏阀门或导致事故发生。
3.3 注意事项：- 阀门在操作前应检查密封性能，确保无泄漏现象；- 阀门在长时间闲置后，操作前应进行润滑保养，确保阀门灵活开闭；- 阀门在使用过程中如出现异常情况，应立即停止使用，并请专业人士进行检修。
4. 维护与保养4.1 定期检查阀门的密封性能和运行状态，确保阀门的正常工作；4.2 如发现阀门存在泄漏、生锈或其它损坏情况，应及时进行修理或更换；4.3 阀门需要定期润滑，以确保阀门的开闭灵活；4.4 在清洁阀门时，应使用中性清洁剂，并避免使用酸碱等腐蚀性物质。
5. 故障排除以下列举了一些可能发生的故障和排除方法：问题1：阀门漏水；解决方法：检查阀门密封垫片是否损坏，如有损坏应及时更换。
蝶阀安装使用说明
蝶阀安装使用说明(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--蝶阀安装使用说明蝶阀的原理及结构特点】蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
蝶阀有弹密封和金属的密封两种密封型式。
弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。
蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。
与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
【蝶阀应用范围】采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。
金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。
蝶阀的结构原理尤其适合制作大口径阀门。
蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
【蝶阀安装使用维护说明】1、打开蝶阀包装后不可存放潮湿仓库及露天地方，更不可存放在杂乱的工地上。
2、安装时应预先调整管道上的连接件。
3、通过管道的流体中不带有硬质微粒，以免损伤密封面。
4、安装时应清洗管道内腔和密封面。
5、阀门上的前头表示为介质方向。
6、阀门与管道连接时要求使用蝶阀专用法兰。
7、要求垫片（圈）内孔与管道法兰孔一样尺寸，保证把蝶阀端面的内六角螺丝全部封住，以免平面渗漏。
31D系列蝶阀使用说明书
使用維護說明書
産品代號：31D200
産品型號：KDD61L-6L
産品名稱：低溫手動調節蝶閥
中國
四川空氣分離設備(集團)有限責任公司
2003/12
一、用途；
我公司所生産的31D系列蝶閥系限流調節蝶閥類，31D 系列調節蝶閥在設計時對它的定義爲：它在流程中起調節作用，全關時僅起到限流作用，此時的流量不超過額定流量(全開時的流量)的2%。
因此，31D系列調節蝶閥的閥瓣在全關時與閥體通道留有0.5mm間隙，達到前述的限流作用。
二、主要性能規範：
1、公稱壓力：6bar
2、使用溫度：-210℃～+80℃
3、使用介質：氧氣、氮氣、空氣等
4、連接形式：焊接
5、安裝方式：任意
三、工作原理及結構說明：
本閥系平板調節蝶閥，操縱機構（包含手動執行機構或由蝸輪、蝸杆組成的傳動機構），帶動閥瓣轉動0～75°，使閥瓣與閥體的相對角度發生變化，實現調節。
四、維護、保養和使用注意事項：
1、閥門應放在乾燥的室內，不准堆疊存放；
2、閥門拆封後，應用有機溶劑（汽油等）徹底去除油封，
並用空氣吹幹，達到無可見油迹，再進行安裝；
3、閥門安裝時，介質的流向不限；
4、管道全部安裝好後，應將管道內部作徹底的吹除，吹
除壓力應逐步提高（第一次吹除爲0. 8bar）,將管道
內的焊渣和其他雜物吹除乾淨以後，方可啓閉蝶閥，
以避免焊渣等髒物打在密封面而損壞閥門。
五、閥門示意圖如下：。
液控蝶阀的结构及系统介绍课件-PPT
❖ 蝶阀在关闭过程中，先快关截断大部分水流直到止回阀的功能，然后慢 关至全关，起到消除水锤危害，缓冲和截止的作用，慢关阶段由于阀门 的开度较小，水的倒流量也很小，从而避免管网中大量水体倒流和水泵 高速反转等事故的发生，确保水泵机组、管网及泵站的安全。
❖ 5、液控蝶阀具有电动和手动两套系统操作阀门的开启和关闭。
5、手动操作
当没有控制电源或是动力电源时，摇动手摇泵，即可以开启液控蝶阀；手 动关阀时，只需打开并联手动阀，液控蝶阀即可按预先整定好的程序分快、慢两 阶段关阀。
❖ 故障经过： 故障分析 2正21要没1要3地液当调液 当调阀从3地一 下止1要2一下止正一下止下蝶阀蝶液一下止从 21要一下止2当就阀一下止就2当1要正1要一下止 当液蝶由的一下止蝶门当正3地1要蝶22驱就就 2下同 一下止当当调液蝶由的下一下止 就3地同正当到 液5当手蝶由的一下止当一下止更就2路3地液当3地当液发1要 蝶蝶由的一下止到一正当反液 5此）蝶当2当驱没一下止在停反同当路下液3地驱液当蝶门2蝶门没 蝶门关。液 驱当调1要2从发、 、 、 、 、 、 、 、 、、 、 、 、 、 、 、 、 、 、 、 、 、 、0000000作现经现防控控节控控节门历防般限，现般限，作般限，午阀门阀压般限，补现般限，水地门般限，地水现作现般限，水控阀于安般限，阀的水作防现阀动地地面时般限，水控节控阀于安午般限，地防时作水就控水动阀于安般限，水午般限，换地正防水防水压现现阀阀于安般限，就午、作水作控时进阀水水动经般限，油止作时水正午控防动水阀的阀的经阀的阀控动控节现历现0000000在根根机机根在根在 根根机根在在在机液机机根液机在根9999999❖❖用 场 过 场 止 蝶 蝶 阀 蝶蝶 阀 关 史 止 情值 从 场 情 值 从 用 情 值 从 1的 关 的 油 情 值 从 油场 情 值 从 泵 更 在 情 值 从 更 泵 场 用 场 情 值 从泵 蝶 在 阀 全 情 值 从 是 关 泵 用 止 场 的 机 更 更对 电情 值 从 泵 蝶 阀 蝶 在 阀 全 1情 值 从更 止 电 用 泵 地蝶 泵 关 在 阀 全 情 值 从 泵 1情 值 从 液 更 常 止 泵 止 泵 油 就 场的 在 阀 全 情 值 从 地 1主 用 泵 用 蝶经 入 的 泵 泵 机 过 情 值 从 站 。 用 电 泵 常 1蝶 止 机 泵 是 关 是 关 过是 关 程 蝶机 蝶 场 史 就年年年年年年年机据据组组据机7据机 据据组据机机机7组控7组组据7控7组机据电整调整停阀阀、阀 阀、闭曲停况 时而整况时而电况时而机闭机缸况时而试 整况时而为换未况时而换为整电整况时而 为阀关门。况时而设闭为电停整液构换换 照磁 况时而为阀、阀关门。况时而 换停磁电为检 阀为阀关门。况时而为况时而控换，停为停为缸地整 液关门。况时而检要电为电阀 油液液为为构调况时而上电磁为，阀停构为设闭设闭调 设闭序阀 构阀、整曲地时时时时时5555555组启启正正启组启组 启启正启组组组正蝶正正启蝶正组启月 月 月 月 月 月 月磁定速定泵的接慢的 接慢的线泵下 ，完定下，完磁下，完械的械与下，完验 定下，完离压接下，完压离定磁定下，完 离接闭的下，完计，离磁泵定压的压压 液阀 下，完离接慢闭的下，完 压泵阀磁离查 接轴时闭的下，完轴下，完蝶压补泵离接 泵轴与系定 压闭的下，完查性磁轴磁的 泵压压离离的速下，完，磁阀离补接泵的轴计，计速 计，，的 的接慢定线系左左左左左2液 阀 地 2跳 。 液 更 到 作 补 正正、、常常、正、正 、、常、正正正常阀常常、阀常正、6661616阀；的；时结到关结 到关同上时， 蓄成；，蓄成阀，蓄成系同系液，蓄成看 ；，蓄成心力到，蓄成力心；阀；，蓄成 心收过开，蓄成成减心阀时；控所力力 压得 ，蓄成心到关结过开，蓄成 力时得阀心控 收流过开，蓄成流，蓄成阀力油时收心收 时流液统； 控过开，蓄成控能阀流阀结 加油控心心所的，蓄成用阀得心油收时所收流成减成减的 成减包结 所到关；上统00右右右右右22日日日日日常停停停停停常停常 停停停停常常常具停停停具停常停控一和闸发控换7，油常00日日型多水构关时构 关时时看水蓄 能自蓄能自型蓄能自统时统压蓄能自， 蓄能自泵表关蓄能自表泵型蓄能自 泵到程度蓄能自偏小泵型水制有表表 原电 蓄能自泵关时构程度蓄能自 表水电型泵制 到泵只程度蓄能自泵蓄能自控表行水到泵到 水泵压油制程度蓄能自制特型泵型构 压缸制泵泵有多蓄能自并型电泵行到水有到泵偏小偏小多 偏小括构 有关时看油，，，，，99999启泵泵机机泵启泵启 泵泵机泵启启启机有机机泵有机启泵M99时时时1时1时：余泵及信间及 信间将，泵能 装动能装动：能装动主将主控能装动补 能装动工，阀能装动，工：能装动 工开中较能装动心重工：泵系动，， 理断 能装动工信间及中较能装动 ，泵断：工回 开或需中较能装动或能装动制，程泵开工开 泵或控压系中较能装动回点：或：及 的，系工工动余能装动联：断工程开泵开或心重心重余 心重快及 动信间压再再再再再蝶点短，现蝶压电，。00年年动的的时时的动的动 的的时的动动动时电时时的电时动的P左左左左左在液反系号调系 号调自反装 置补装置补在装置补要自要制装置补油 装置补况指指装置补指况在装置补 况阀，小装置补结锤况在反统作指指 图开 装置补况号调系，小装置补 指反开在况路 阀斜打，小装置补斜装置补箱指开反阀况阀 反斜制压统，小装置补路、在斜在系 液推统况况作液装置补手在开况开阀反作阀斜结锤结锤液 结锤关系 作号调压2时时2次次次次次时水水，，水时水时 水水，水时时时，动，，水动，时水22阀没路赶就阀力机油没a右右右右右蝶压转统后节统 后节动转置 上油置上油蝶置上油由动由箱置上油回 置上油时示令置上油示时蝶置上油 时信先，置上油构。时蝶转主均示示 ，（ 置上油时后节统先，置上油 示转（蝶时及 信开先，置上油置上油的示关转信时信 转箱力主先，置上油及用蝶蝶统 压动主时时均压置上油动蝶（时关信转均信构。构。压 构。时统 均后节力//左//左/55启启启启启循循混混混混混， 力 力 可 可 力 ， 力 ，力 力 可 力 ， ， ， 可 和 可 可 力 和 可 ， 力时月月，，，，，阀油、介，阀介，阀按、油补。油补。阀油补。驱按驱之油补。路油补。，应时油补。应，阀油补。，号快水油补。，，阀、要由应应说正油补。，，阀介快水油补。应、正阀，电号并快水油补。油补。油应正、号，号、之要快水油补。电途阀阀介油油要，，由油油补。阀阀正，正号、由号，油间介由，阀右1右1动动动动动泵泵控动问到地控表停压有流流流流流可过过以以过可过可 过过以过可可可以手以以过手以可过7722222开经系绍电、绍 电、照系压 油压油开压油动照动间压油正 压油可为，压油为可开压油可后关的压油即可开系包蝶为为 明作 压油可电、绍关的压油为系作开可机 后联关的压油压油站为常系后可后 系间包关的压油机及开开绍 经缸包可可蝶经压油慢开作可常后系蝶后即即经 即、绍 蝶电、，，MM启22222启，泵泵泵泵泵6122222根渡渡按按渡根渡根 渡渡按渡根根根按动按按渡动按根渡22222制，题现系制，止到进PP启溢统磁高磁高预统力 形力形启力形机预机采力形常 力形先将力形实启力形先，截倒力形阀实启统括阀一用 力形先磁高截倒力形统用启实线 ，手截倒力形力形电。统，先， 统采括截倒力形线适启启滤活括先实溢力形慢启用先。，统阀，阀阀溢 阀慢阀磁高先循循11循1111运循运循动动日2循循循循循工工工工工7据过过预预过据过据 过过预过据据据预两预预过两预据过77777aa补情流失阀压阀压先失为 状为状情为状构先构用为状。 为状启一为状现情为状启油断流为状板现情失油电下电 为状启阀压断流为状失电情现圈 油动断流为状为状机失油启油 失用断流为状圈用情时网塞油启现电流为状泄时电启油失电油板板流 板关电阀压启泵泵泵行泵行泵日MMMMMM，，，，箱开。场统箱指。行9泵泵泵泵泵况况况况况机程程定定程机程机 程程定程机机机定套定定程套定机程9PPPPPP况阀水失胶失胶调水液 动液动况液动、调、高液动液动泵直液动关况液动泵泵大量液动（关况水泵控各磁 液动泵失胶大量液动水磁况关绝 阀大量液动液动电水泵泵泵 水高大量液动绝范况，、移泵泵关控阀液动油，磁泵泵水控泵（（阀 （时控失胶泵启启启巡启巡启M液液足远远，，，，，时时时时时时1组理理整整理组理组 理理整理组组组整系整整理系整组理aaaaaa的关下，油的示当泵下倒和电管电管定和压 作压作下压作阀定阀压压作压作后保压作阀下压作后电部也压作阀阀下和、箱阀阀 压作后电管部也压作和阀下阀缘 电，部也压作压作源和后电 和、部也压作缘围下电油动、后阀箱倒压作，电阀后电和箱阀阀倒 阀间箱电管后动动动检动检动控控。。。。 。。大大出出出出出，，，，，P0要论论定定论要论要 论论定论要要要定统定定论统定要论行，流管（和（和的管系 ，系，，系体的体胶系，系，开持系，（，系，开机分很系，轴（，管油和之型 系，开（和分很系，管型（， 机液分很系，系，空管机开机 管胶油分很系，，，磁泵，油开（和流系当磁型开机管和机轴轴流 轴和和（和开，，，左蝶蝶于于时油反午再压油应油停口口口口口可可可可可a求进进的的进求进求 进进的进求求求的操的的进操的求进电回网反电反电程网统 油统油电统油、程、管统油统油阀失统油部电统油阀启水小统油）部电网泵液间为 统油阀反电水小统油网为电部没 启控水小统油统油开网启阀启 网管泵水小统油没电阀、油泵阀部液回统油油阀为阀启网液启））回 ）快液反电阀但但但发但发但阀阀时程系系液液液液液先先实实先右按行行不不行按行按 行行不行按按按不作不不行作不按行左站馈次压站为压、1磁没压作电作电序压保 泵保泵磁保泵蝶序蝶软保泵保泵，电保泵分磁保泵，动流，保泵中分磁压电压的得 保泵，作电流，保泵压得磁分发 动蝶流，保泵保泵（压动，动 压软电流，保泵发磁不调缸电，分压没保泵不得，动压压动中中没 中慢压作，是是是现是现是一一统统控控控控控开开现现开预设设同同设预设预 设设同设预预预同阀同同设阀同预设7补开阀箱力用磁用磁分力压 电压电阀压电板分板连压电压电实前压电开阀压电实；直从压电心开阀力机控控电 压电实用磁直从压电力电阀开现 ；阀直从压电压电与力；实； 力连机直从压电现阀带速活机实开控箱压电泄带电实；力控；心心箱 心关控用磁实，，，液，液，，点点要要右电没检力电泄再1蝶蝶蝶蝶蝶阀阀先先阀时定计计程程计定计定 计计程计定定定程门程程计门程定计常。升电阀电阀快升压 机压机常压机（快（接压机压机现的压机度常压机现到而压机上度常升、制制电 压机现电阀到而压机升电常度接 即到而压机压机原升现升接、到而压机接常电阀塞、现度制。压机到电电现升制上上。 上转制电阀现出 出 出 控 出 控 出7没没足关求求阀 阀 阀 阀 阀（（关关（2调，，序序，调，调 ，，序，调调调序的序序，的序调，，机 变 查 机 到 启1左M带高磁流磁流慢高力 启力启带力启或慢或。力启力启水状力启）带力启水止避力启抬）带高溢箱与磁 力启水磁流止避力启高磁带）地 可止避力启力启型高水高。溢止避力启地带，、带溢水）箱力启，磁水高箱抬抬抬换箱磁流水口口口蝶口蝶口7动动的的正正正正正全全阀阀全2定采采分分采定采定 采采分采定定定分开分分采开分定采M7行才电，阀回阀回两，， 动，动电，动称两称，动，动泵态，动后电，动泵回免，动管后电，流控配阀 ，动泵阀回回免，动，阀电后和 按回免，动，动号泵，流回免，动和电当高动流泵后控，动当阀泵控管管管角控阀回泵液液液阀液阀液，，P额额循运电化控电动6常常常常常开开（（开右MP的用用快快用的用的 用用快用的的的快启快快用启快的用，从得油得油阶从当 将当将，当将阀阶阀当将当将关。当将停，当将关阀管当将道停，从阀制合油 当将关得油阀管当将从油，停短 预阀管当将当将和从关从阀阀管当将短，电压与阀关停制当将电油关从制道道道度制得油关控控控控控控控a.开开程a复定定联联联联联或或部部或5不分分慢慢分不分不 分分慢分不不不慢和慢慢分和慢不分时P行泵源。制源联，。当而电箱电箱段而系 蓄系蓄当系蓄板段板系蓄系蓄阀系蓄泵当系蓄阀的网系蓄中泵当而、。动路 系蓄阀电箱的网系蓄而路当泵路 先的网系蓄系蓄整而阀而、的网系蓄路当磁胶之、阀泵。系蓄磁路阀而。中中中由。电箱阀蝶蝶蝶制蝶制蝶关关11启启启启启部部分分部M同阶阶两两阶同阶同 阶阶两阶同同同两关两两阶关两同阶，开a位44电消），），自消统 能统能电统能、自、统能统能（统能；电统能（功中统能心；电消调作关 统能（），功中统能消关电；问 整功中统能统能定消（消调功中统能问电阀管相调（；统能阀关（消心心心液），（阀阀阀箱阀箱阀反反巡启跳到回空开。。。。。分分开开分MM再，在程段段阶阶段程段程 段段阶段程程程阶闭阶阶段闭阶程段P补磁除打利打利动除出 装出装磁出装活动活出
海林(QDF)系列电动蝶阀使用说明书
QDF系列电动蝶阀使用说明书产品概要QDF系列中线软密封电动蝶阀适用于中央空调系统或供热采暖系统中，能够实现浮点型、比例调节型（标准信号DC0(2)-10V 或4(0)-20mA）控制。
通过PLC、DDC、温控器等控制信号，对电动蝶阀的开度进行调节，以控制管道系统介质的流量，使电动蝶阀的开度始终保持在设定范围内，以满足管道系统中对流量、压力、温度的精确控制。
产品特点·外形美观、结构紧凑、安装方便，易于拆装及维修。
· 90度回转启闭迅速，调节性能好。
·具有精确的双蜗轮蜗杆机构，低噪声，高输出力矩。
·手-电动切换。
·内置干燥器，可防止水气冷凝。
·具有自动鉴别相序、端相、过热、过载保护。
·多功能显示窗口，显示内容丰富，用户可随时掌握·设备基本参数和运行状态。
·可实现远程操控。
·具有完备的堵转和振荡判定等故障检测功能。
·调节型可与开关型随意切换使用。
·安全可靠，能够通过AC1500V耐压检测，选用F 级绝缘电机，并内置热保护开关。
·启动和关闭次数6万次。
·IP67高标准防护等级。
执行器技术参数阀体技术参数注：蝶板材料默认为球墨铸铁（镀镍），如果需要不锈钢或者其它材料，订货时请注明。
对夹式电动蝶阀外形尺寸DN40~50 DN65~80DN100~DN150DN100~DN150DN200-DN350 DN400~DN500法兰电动蝶阀外形尺寸DN40~DN500对夹式蝶阀与执行器配置表（供参考）法兰式蝶阀与执行器配置表（供参考）注：配置表仅供参考，以实物配置为准。
Kv 值注: 1、Kv 值是阀门两端压差为100KPa 时的水流量（单位m ³/h ）。
（测试水温20℃）2、当阀门用作开、关使用时其额定流量系数按90℃开度时的Kv 值选取；当阀门用作调节使用时其额定流量系数按70℃开度时Kv 值选取。
