【含答案】人教版中考物理冲刺复习2014-2015学年九年级第15章+电流和电路+易错题精选

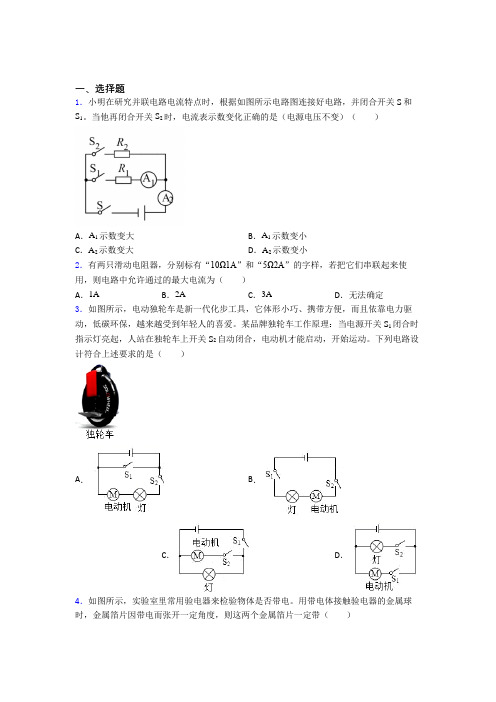

(易错题)人教版初中九年级物理下册第十五章《电流和电路》检测(答案解析)
一、选择题1．小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1。
当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（）A．A1示数变大B．A1示数变小C．A2示数变大D．A2示数变小2．有两只滑动电阻器，分别标有“10Ω1A”和“5Ω2A”的字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）A．1A B．2A C．3A D．无法确定3．如图所示，电动独轮车是新一代化步工具，它体形小巧、携带方便，而且依靠电力驱动，低碳环保，越来越受到年轻人的喜爱。
某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。
下列电路设计符合上述要求的是（）A．B．C．D．4．如图所示，实验室里常用验电器来检验物体是否带电。
用带电体接触验电器的金属球时，金属箔片因带电而张开一定角度，则这两个金属箔片一定带（）A．异种电荷B．同种电荷C．正电荷D．负电荷5．进入某档案馆的保密室有下列要求：甲、乙、丙3位资料员必须同时用各自的钥匙（开关S1、S2、S3表示3位资料员各自的钥匙）使灯亮才能进入保密室。
图所示的电路设计符合要求的是（）A．B．C．D．6．下面的现象与微观解释正确的是（）A．一个带正电的物体吸引轻小物体，则轻小物体一定带负电B．摩擦起电创造出了正、负电荷C．电荷的移动便形成了电流D．350cm的水350cm和的酒精混合后的总体积小于3100cm，说明分子间有间隙7．与图中实物图相对应的电路图是（）A．B．C．D．8．小明按如图所示的玩具警车的简化电路图连接了下图的四个电路，其中正确的是（）A．B．C．D．9．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A 的球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是（）A．用丝绸摩擦过的玻璃棒带负电B．用金属棒把A和B连接起来后，正电荷沿金属棒从A移动到BC．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端D．验电器金属箔片张开，说明金属箔片带了异种电荷10．下列物体通常情况下都属于导体的是（）A．汽油和盐水B．铅笔芯和橡皮C．瓷碗和塑料尺D．人体和大地11．如图所示，轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引。

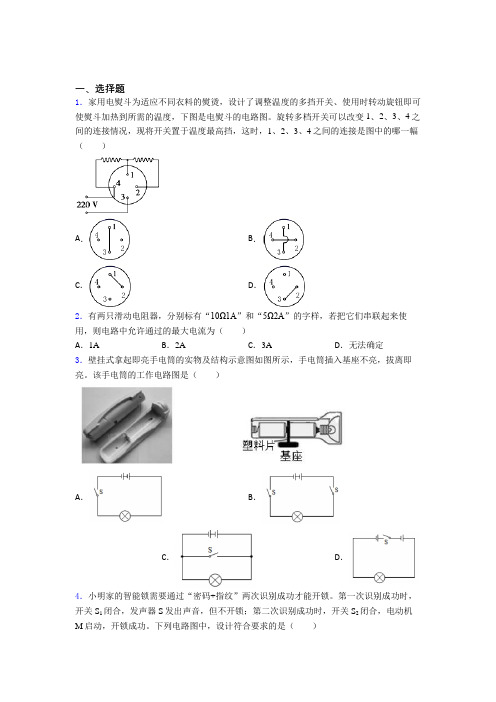

(易错题)人教版初中九年级物理下册第十五章《电流和电路》检测卷(包含答案解析)
一、选择题1．家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关、使用时转动旋钮即可使熨斗加热到所需的温度，下图是电熨斗的电路图。
旋转多档开关可以改变1、2、3、4之间的连接情况，现将开关置于温度最高挡，这时，1、2、3、4之间的连接是图中的哪一幅（）A．B．C．D．2．有两只滑动电阻器，分别标有“10Ω1A”和“5Ω2A”的字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）A．1A B．2A C．3A D．无法确定3．壁挂式拿起即亮手电筒的实物及结构示意图如图所示，手电筒插入基座不亮，拔离即亮。
该手电筒的工作电路图是（）A．B．C．D．4．小明家的智能锁需要通过“密码+指纹”两次识别成功才能开锁。
第一次识别成功时，开关S1闭合，发声器S发出声音，但不开锁；第二次识别成功时，开关S2闭合，电动机M启动，开锁成功。
下列电路图中，设计符合要求的是（）A．B．C．D．5．关于生活中的一些电路连接，下列判断不正确的是（）A．教室里的日光灯与控制它的开关是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，但它们还是并联的C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的D．只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关有可能是并联的6．如图所示的电路中，电源电压不变，闭合开关S1、S2，小灯泡L1和L2正常发光。
下列关于该电路的说法正确的是（）A．电流表测量干路中的电流B．断开开关S2时，电流表示数不变C．开关S2短路，电源也被短路D．断开开关S2时，电流表示数减小7．当一个带电体靠近导体时，由于电荷间相互吸引或排斥，导体中的自由电荷便会趋向或远离带电体，使导体靠近带电体的一端带异种电荷，远离带电体的一端带同种电荷，这种现象叫做静电感应。
如图所示，把两个紧靠在一起的枕形金属导体A、B靠近与丝绸摩擦后的带电体玻璃棒C，则（）A ．与玻璃棒摩擦后的丝绸带正电荷B ．枕形金属导体A 、B 靠近玻璃棒C 时有部分负电荷从C 转移到AC ．枕形金属导体A 、B 靠近带电体C 的瞬间，瞬时电流方向A→BD ．把A 、B 分开之后再移去C ，B 端带负电荷8．在击剑比赛中，当甲方的剑击中乙方的导电服时，相当于闭合开关S 甲，乙方的指示灯L 乙就会亮；当乙方的剑击中甲方时，相当于闭合开关S 乙，甲方的指示灯L 甲就会亮；双方同时击中对方时，双方的指示灯都亮。

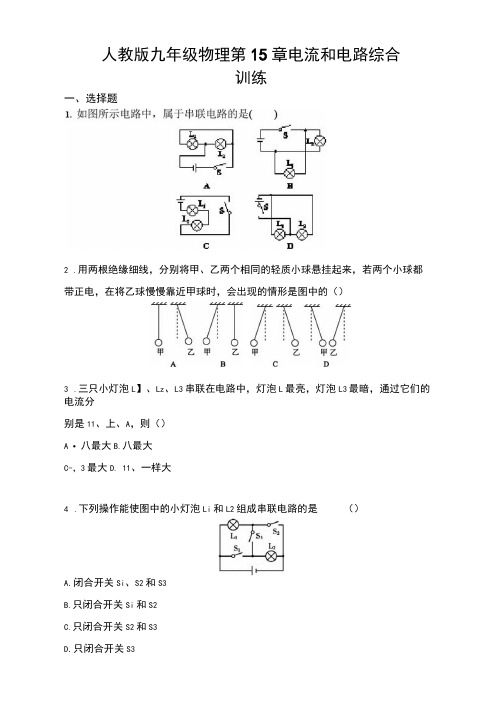

人教版九年级物理第15章电流和电路综合训练(含答案)
人教版九年级物理第15章电流和电路综合训练一、选择题2.用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，若两个小球都带正电，在将乙球慢慢靠近甲球时，会出现的情形是图中的（）3.三只小灯泡L】、Lz、L3串联在电路中，灯泡L最亮，灯泡L3最暗，通过它们的电流分别是11、上、A，则（）A •八最大B.八最大C-，3最大D. 11、一样大4.下列操作能使图中的小灯泡Li和L2组成串联电路的是（）A.闭合开关Si、S2和S3B.只闭合开关Si和S2C.只闭合开关S2和S3D.只闭合开关S35.2019•白色如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（）A.撤掉导线〃，电流表测量的是电路的总电流B.撤掉导线〃，电流表测量的是小灯泡Li中的电流C.撤掉导线6,电流表测量的是小灯泡L2中的电流D.撤掉导线c,电流表测量的是小灯泡L2中的电流6.如图所示，粗心的小强把电流表直接并联在了L1的两端。
此时如果闭合开关, 一定会发生（）A. Li不亮B.电流表损坏C.电源短路D. L2的灯丝烧断7.2018•常州小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图1所示。
关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的是（）A.若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联B.若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C,若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联 D.若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联8.如图所示电路中，各元件正常，各导线连接良好，小灯泡在闭合开关后才发光的是（）二、填空题9.如图所示的电路，电源电压不变，先同时闭合开关S1和S2,两灯均发光，再断开开关S1,则甲电流表示数,乙电流表示数o （均选填“变大丑变小,，或“不变10.在如图所示的电路中，属于断路的是图，属于通路的是图，属于短路的是图11.如图所示的电路中，要使Ri、R2串联，应闭合的开关是;要使Ri、R2并联，应闭合的开关是；该电路中干电池供电时将能转化为电能。
《易错题》人教版初中九年级物理下册第十五章《电流和电路》检测卷(有答案解析)
一、选择题1．如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。
则吸管A端的带电性质正确的是（）A．若相互吸引，一定带负电B．若相互吸引，一定带正电C．若相互排斥，一定带正电D．若相互排斥，一定带负电2．小明家的智能锁需要通过“密码+指纹”两次识别成功才能开锁。
第一次识别成功时，开关S1闭合，发声器S发出声音，但不开锁；第二次识别成功时，开关S2闭合，电动机M启动，开锁成功。
下列电路图中，设计符合要求的是（）A．B．C．D．3．小华的爸爸新买了辆汽车，新汽车有一项功能是如果驾驶员忘记锁车且离开一定距离后，那么车会自动报警。
当驾驶员离开车辆一定距离且未锁车时（开关S1闭合），蜂鸣器响起，提醒驾驶员锁车；当锁好车后（开关S2断开），蜂鸣器停止发声。
则以下四幅图中符合要求的是（）A．B．C．D．4．验电器是检验物体是否带电的仪器，用毛皮摩擦过的橡胶棒接触验电器的金属球现象如图，下列说法正确的是（）A．验电器的金属球带负电，电流方向是从橡胶棒到金属箔B．验电器的金属球带负电，电流方向是从金属箔到橡胶棒C．验电器是根据同种电荷相互排斥，异种电荷相互吸引的原理来工作的D．验电器的金属球带正电，电流方向是从金属箔到橡胶棒5．电动自行车的两只手柄中，分别装有开关S1和S2，行驶中使用任何一只手柄刹车时，该手柄的开关就会立即断开，电动机停止工作。
从而起到减速刹车的作用。
如图所示的四个电路图中符合上述要求的是（）A．B．C．D．6．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法下列根据现象所作出的推测不符合事实的是（）A．“清晨，树叶上的露珠看起来呈球状”推测分子之间存在引力B．“墨水在热水中比在凉水中扩散得快”推测温度越高，分子的热运动越剧烈C．“街边的路灯同时亮、灭”推测路灯是串联的D．“电路中的灯泡发光”推测电路中有电流7．关于电流的说法，正确的是（）A．只有正电荷定向移动才能形成电流B．正、负电荷同时向相反方向定向运动不形成电流C．金属导体中，自由电子定向移动的方向就是电流的方向D．正电荷定向移动的方向规定为电流的方向8．小明按如图所示的玩具警车的简化电路图连接了下图的四个电路，其中正确的是（）A．B．C．D．9．如图所示，下列说法正确的是（）①只闭合S1时，R1、R2串联②只闭合S3时，R1、R2串联③只闭合S2、S3时，电源短路④只闭合S1、S2时，R1、R2并联A．只有②④正确B．只有①②正确C．只有②③④正确D．只有①②③正确10．下列为小华同学的物理笔记，说法不合理的是（）A．物体吸收了热量，内能增加，温度一定升高B．丝绸摩擦玻璃棒的过程中丝绸得到电子C．用水冷却汽车发动机，利用了水比热容大的性质D．使燃料燃烧更充分可提高热机的效率11．如图所示，下列解释正确的是（）A．用橡胶棒接触金属球，金属箔一定带正电B．如图是汽油机的吸气冲程，将汽油和空气的混合物吸入气缸C．说明分子在做永不停息的无规则运动D．水蒸气冲开橡胶塞，将机械能转化为内能12．如图是一款单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。

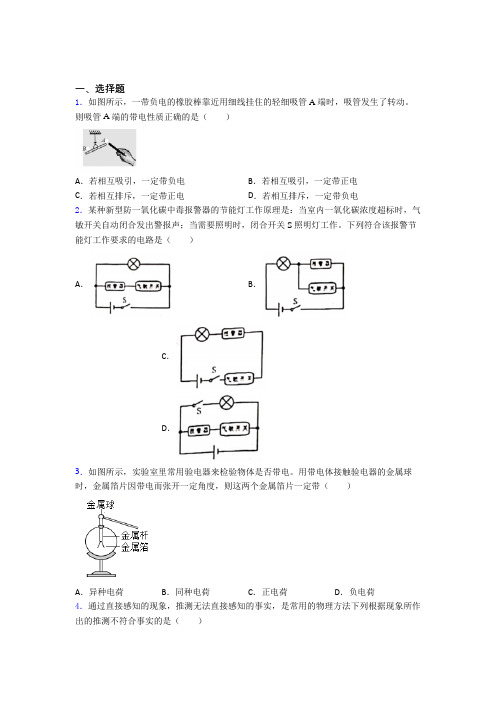

(易错题)人教版初中九年级物理下册第十五章《电流和电路》检测(有答案解析)(3)
一、选择题1．如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。
则吸管A端的带电性质正确的是（）A．若相互吸引，一定带负电B．若相互吸引，一定带正电C．若相互排斥，一定带正电D．若相互排斥，一定带负电2．某种新型防一氧化碳中毒报警器的节能灯工作原理是：当室内一氧化碳浓度超标时，气敏开关自动闭合发出警报声；当需要照明时，闭合开关S照明灯工作。
下列符合该报警节能灯工作要求的电路是（）A．B．C．D．3．如图所示，实验室里常用验电器来检验物体是否带电。
用带电体接触验电器的金属球时，金属箔片因带电而张开一定角度，则这两个金属箔片一定带（）A．异种电荷B．同种电荷C．正电荷D．负电荷4．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法下列根据现象所作出的推测不符合事实的是（）A．“清晨，树叶上的露珠看起来呈球状”推测分子之间存在引力B．“墨水在热水中比在凉水中扩散得快”推测温度越高，分子的热运动越剧烈C．“街边的路灯同时亮、灭”推测路灯是串联的D．“电路中的灯泡发光”推测电路中有电流5．如图所示，电源电压不变，闭合开关S，正常工作一段时间后，发现其中一个电压表示数变大，则（）A．1L可能变亮B．1L可能熄灭C．2L可能断路D．2L可能短路6．当一个带电体靠近导体时，由于电荷间相互吸引或排斥，导体中的自由电荷便会趋向或远离带电体，使导体靠近带电体的一端带异种电荷，远离带电体的一端带同种电荷，这种现象叫做静电感应。
如图所示，把两个紧靠在一起的枕形金属导体A、B靠近与丝绸摩擦后的带电体玻璃棒C，则（）A．与玻璃棒摩擦后的丝绸带正电荷B．枕形金属导体A、B靠近玻璃棒C时有部分负电荷从C转移到AC．枕形金属导体A、B靠近带电体C的瞬间，瞬时电流方向A→BD．把A、B分开之后再移去C，B端带负电荷7．如图所示是自制的水果电池，插入橙子中的两个薄片可以是（）A．两个都是铜片B．两个都是铁片C．一个铜片，一个塑料片D．一个铜片，一个铁片8．关于电流的说法，正确的是（）A．只有正电荷定向移动才能形成电流B．正、负电荷同时向相反方向定向运动不形成电流C．金属导体中，自由电子定向移动的方向就是电流的方向D．正电荷定向移动的方向规定为电流的方向9．如图所示电路，电源电压恒定，各元件位置不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第15章 电流和电路 易错题精选 一．选择题 1．（2014•本溪模拟）下列现象能说明物体带了电荷的是（ ） A．靠近带负电的泡沫小球相吸引 B．接触不带电的验电器金属箔张开 C．靠近带正电的泡沫小球相排斥 D．靠近不带电的泡沫小球相吸引 2．（2012•泸州）如图所示，将甲、乙两个质量相等的带电小球，先后放入一固定的内壁光滑且绝缘的竖直平底圆管内，甲球静止在圆管底部，乙球恰好能在甲球正上方某个位置（两球未接触）保持静止，下列判断正确的是（ ）A．两小球带异种电荷 B．乙球受到甲球的排斥力与乙球受到的重力是一对平衡力 C．乙球受到的合力不为零，且合力方向竖直向下 D．甲球对乙球的排斥力大于乙球对甲球的排斥力 3．物体带正电是因为它（ ）A．得到电子 B．失去电子 C．有多余负电荷 D．有多余正电荷 4．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来，如图所示，则（ ） A．A中正电荷通过金属棒流向B，B带正电荷 B．B中负电荷通过金属棒流向A，B带负电荷 C．棒中有瞬间电流从A流向B，使B张角增大 D．棒中有持续电流从B流向A，使A张角先减小后增大 5．（2014•润州区二模）下列数值最接近实际情况的（ ）A．家用台灯正常工作时灯丝中的电流约为2A B．人体感觉舒适的环境溫度约为35℃ C．一支新的中华牌2B铅笔的长度约为30cm D．一本九年级物理课本平放在水平桌面上对桌面的压强大约是52Pa 6．（2010•西城区一模）在图所示的四个电路中，三个开关都闭合后，不会发生电源短路的是（ ） A． B． C． D．
7．定时炸弹的引爆装置如图所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S会自动断开．为使引爆装置停止工作，作为拆弹专家的你千万不能实施的是（ ） A．在a处剪断导线 B．在b处剪断导线 C．赶在起爆之前用导线连接ab D．赶在起爆之前用导线直接连接电源两极 8．电路中有了电源，就能使（ ）A．电路中产生电荷 B．电路中有自由电荷 C．电路两端产生电压 D．电路中产生电流 9．如图是闪电电流通过避雷针的示意图，若云层带正电荷，则下列说法正确的是（ ） A．电子的实际移动方向是由云层到大地 B．电流的方向是由大地到云层 C．电子的实际移动方向是由大地到云层 D．闪电电流具有的能量很小，无任何价值 10．如图，L1、L2都能正常工作，则下列说法正确的是（ ） A．甲为电流表，乙为电压表 B．甲乙都为电压表 C．L1、L2并联 D．L1、L2串联 11．下面4种情况，小灯泡不能发光的是（ ） A． B． C． D．
12．（2014•本溪模拟）如图所示，小明家客厅的吊灯由四盏灯组成，四盏灯由两个开关控制，每个开关各控制二盏灯．在图中所示的四个电路图中，符合上述要求的是（ ）
13．（2013•昌平区一模）在学习了电路知识以后，教师要求学生练习安装楼梯照明灯，即用两个单刀双掷开关S1和S2同时控制同一盏灯，其中任意一个开关都可以使灯亮或灭．请判断如图所示的四个电路中，不符合上述要求的是（ ）（图中均用电池符号表示照明电路电源） A． B． C． D．
14．如图所示的电路，它是由电源、三只灯泡、一个电键组成的电路，下列说法正确的是（ ） A．L1、L2并联，电键K闭合后，L3不亮 B．L1、L2、L3是并联 C．L1、L2是串联，L2、L3是并联 D．L1、L2、L3是串联
15．在图所示的四个电路中，哪个电路中三个电灯是并联的（ ） A． B． C． D．
二．填空题 16．验电器的作用是 _________ ，它是根据 _________ 的原理制成的． 17． _________ 定向移动形成电流．规定 _________ 为电流方向． _________ 叫导体；导体容易导电的原因是 _________ ． 18．如图1所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为辨别哪两个线头为同一根导线，可用如图2所示的测通器来测试．连接A和B，将测通器的m端连接在D上，当n连接F时小灯泡发光，连接E时小灯泡不发光．由此可确定 _________ 为同一根导线．
A． B． C． D． 19．如图所示的电路中，甲、乙、丙是3个电表，闭合开关S，灯L1、L2串联，电路中 _________ 是电流表， _________ 是电压表．当L1、L2并联时， _________ 是电流表， _________ 是电压表． 20．2013年3月13日，无锡市初中物理实验操作技能大赛在无锡市东亭中学举行．大赛内容分理论笔试和实验操作两部分，参赛选手均是各市、区在前期初赛中的优胜者．实验过程中，茗茗在探究串联电路中电流的规律时发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析在使用电流表时存在问题的原因． 甲现象存在问题的原因： _________ ． 乙现象存在问题的原因： _________ ． 21．如图所示，通过灯L1、L2、L3的电流分别为0.1A、0.2A、0.3A，则电流表A1 的示数为 _________ A，A2的示数为 ______ A．
22．如图所示，当S闭合时，电流表A的示数为6A，A1的示数为2.5A，A2的示数5A，则L1、L2、L3中的电流分别是 _________ A， _________ A， _________ A． 三．解答题 23．根据如图的实物图，画出电路图．
24．理发用的电吹风，其中电热丝通电后可以发热，电动机通电后可以送风．选择开关可以分别放在“热”、“冷”、“停”三个位置．图中画出了选择开关、电热丝、电动机、插头的符号，用线条代替导线，将图中元件连接起来，组成电吹风的电路图．（要求导线不交叉） 25．如图所示的黑盒子中，由导线和几个阻值均为10Ω的电阻构成电路，盒外有四个接线柱．己知1、3接线柱间的电阻为10Ω，2、4接线柱间的电阻也为10Ω，1、2接线柱间的电阻为20Ω，而3、4接线柱间没有明显电阻．试画出盒内最简单的连接方式． 26．某同学在做“用电流表测量电流”的实验中所用的电路如图甲所示，他按电路图正确连接电路并接通开关S后，电流表A1和A2的指针位置如图乙所示，则灯泡L1的示数是 _________ A，灯泡L2的电流是 _________ A． 27．（2009•白下区一模）小明和小红同学分别设计了“探究并联电路中电流关系”的实验，他们的实验电路图及数据记录如下所
示． （1）根据他们的实验数据可以得到初步结论： 并联电路中的总电流 _________ 各支路电流之和．（填“大于”、“小于”或“等于”） （2）小红同学根据她的实验数据认为并联电路中各支路的电流一定相等，而小明却不这么认为，他指出，小红在电阻的选择上出了问题，应该R1 _________ R2（选填：“相等”或“不相等”）；小红也看了到小明只有一组实验数据，实验的偶然性很大． （3）你认为他们的实验应如何改进？（不需作图，只要文字叙述）： _________ ．
28．小彤和小雪在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压档位）四个阻值不等的电灯以及若干条导线，进行了大胆地研究．如图所示是他们的实验电路图． （1）小明按照电路图正确地进行实验，得到了表1中的实验数据．小明在实验中，是靠只改变 _________ 而得到实验数据的． 表一 实验次数 IA/A IB/A IC/A
1 0.1 0.2 0.3 2 0.4 0.2 0.6 3 0.8 0.2 1.0 表二 实验次数 IA/A IB/A IC/A
1 0.2 0.1 0.3 2 0.4 0.2 0.6 3 0.6 0.3 0.9 4 0.8 0.4 1.2 （2）小红也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据．小红在实验中是靠只改变 _________ 而得到实验数据的． 分析论证： （3）从表1、表2中的实验数据可以看出，并联电路电流的规律是 _________ ． （4）请你对小彤和小雪的实验进行合理的评价： _________ ． 第15章 电流和电路 易错题精选 参考答案 一．选择题 1．（2014•本溪模拟）下列现象能说明物体带了电荷的是（ BCD ） A．靠近带负电的泡沫小球相吸引 B．接触不带电的验电器金属箔张开 C．靠近带正电的泡沫小球相排斥 D．靠近不带电的泡沫小球相吸引 2．（2012•泸州）如图所示，将甲、乙两个质量相等的带电小球，先后放入一固定的内壁光滑且绝缘的竖直平底圆管内，甲球静止在圆管底部，乙球恰好能在甲球正上方某个位置（两球未接触）保持静止，下列判断正确的是（ B ）A．两小球带异种电荷 B．乙球受到甲球的排斥力与乙球受到的重力是一对平衡力 C．乙球受到的合力不为零，且合力方向竖直向下 D．甲球对乙球的排斥力大于乙球对甲球的排斥力 3．物体带正电是因为它（ D ）A．得到电子 B．失去电子 C．有多余负电荷 D．有多余正电荷 4．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来，如图所示，则（ C ） A．A中正电荷通过金属棒流向B，B带正电荷 B．B中负电荷通过金属棒流向A，B带负电荷 C．棒中有瞬间电流从A流向B，使B张角增大 D．棒中有持续电流从B流向A，使A张角先减小后增大 5．（2014•润州区二模）下列数值最接近实际情况的（ D ）A．家用台灯正常工作时灯丝中的电流约为2A B．人体感觉舒适的环境溫度约为35℃ C．一支新的中华牌2B铅笔的长度约为30cm D．一本九年级物理课本平放在水平桌面上对桌面的压强大约是52Pa 6．（2010•西城区一模）在图所示的四个电路中，三个开关都闭合后，不会发生电源短路的是（ D ） A． B． C． D．
7．定时炸弹的引爆装置如图所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S会自动断开．为使引爆装置停止工作，作为拆弹专家的你千万不能实施的是（ B ） A．在a处剪断导线 B．在b处剪断导线 C．赶在起爆之前用导线连接ab D．赶在起爆之前用导线直接连接电源两极 8．电路中有了电源，就能使（ C ）A．电路中产生电荷 B．电路中有自由电荷 C．电路两端产生电压 D．电路中产生电流 9．如图是闪电电流通过避雷针的示意图，若云层带正电荷，则下列说法正确的是（C） A．电子的实际移动方向是由云层到大地 B．电流的方向是由大地到云层 C．电子的实际移动方向是由大地到云层 D．闪电电流具有的能量很小，无任何价值 10．如图，L1、L2都能正常工作，则下列说法正确的是（ AC ） A．甲为电流表，乙为电压表 B．甲乙都为电压表 C．L1、L2并联 D．L1、L2串联 11．下面4种情况，小灯泡不能发光的是（ D ）
