分光计的调整与三棱镜顶角的测量示范报告【实验目的】1、了解分光计的结构和各个组成部分的作用；2、学习分光计调节的要求和调节方法；3、测量三棱镜顶角【实验仪器】1、分光计：（型号：JJY-Π型），最小刻度1'；2、钠灯：（型号：GY-5）；3、三棱镜棱角:60º±5′（材料：重火石玻璃，nD = 1.6475）；4、双面反射镜，变压器(6.3V/220V)【实验原理】（1）分光计调整总要求：望远镜和平行光管的光轴共线并与分光计中心轴垂直。
分要求：有三个如下：〈1〉望远镜调焦到无穷远（接收平行光）、其光轴与分光计中心轴垂直调整方法：①对望远镜的目镜进行调焦，从望远镜中能清晰看到分划板十字准线②对望远镜的物镜进行调焦，用“自准直法”进行，从望远镜中能清晰看到绿“+”字像、且无视差。
③分别从望远镜看到从小镜两反射面反射回来的两绿“+”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。
④在望远镜能接收平行光的基础上，根据反射定律，应用“各半调节法”进行调整。
〈2〉载物台垂直仪器主轴调整方法：将双面镜旋转90°，同时旋转载物台90°，调节一个螺丝，分别从望远镜看到从双面镜两反射面反射回来的两绿“+”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。
〈3〉平行光管出射平行光；调整方法：从望远镜里看到平行光管狭缝清晰像呈现在分划板上且无视差。
望远镜对准平行光管（注意：这一步及后面操作绝对不能动望远镜的仰角调节螺丝以及物镜和目镜的焦距），从望远镜观察平行光管狭缝的像，调节平行光管透镜的焦距，使从望远镜清晰看到狭缝的像（一条明亮的细线）呈现在分划板上为止。
这时望远镜接收到的是平行光，也就是说，平行光管出射的是平行光。
〈4〉平行光管光轴与望远镜光轴共线并与分光计中心轴垂直调整方法：望远镜看狭缝像与分光板竖直准线重合，狭缝像转90o后又能与中心水平准线重合。
用分光计测三棱镜顶角
用分光计测三棱镜顶角1、实验目的用分光计测量三棱镜顶角，不仅可以掌握分光计的调整和使用，同时还可以学习光学方法精确测量角度的方法。
学好分光计的调整与使用，可以为今后使用其他精密光学仪器打下良好的基础。
2、实验器材分光计、双面发射机、三棱镜。
3、实验原理实验中利用望远镜自身产生平行光，固定载物台（或固定望远镜），转动望远镜光轴（或转动载物台），先使棱镜AB 面发射的十字像落在分划板上双十字叉丝上部的交点上（即望远镜光轴与三棱镜AB 垂直），记下刻度盘对称游标的方位角读数 和 。
然后再转动望远镜（或载物台）使AC 面发射的十字像与双十字叉丝的上交点重合（即望远镜光轴与AC 面垂直），记下读数 和 （注意 与 分别为同一游标窗口上读得的望远镜在位置上I 和位置II 的方位角，而 和 则为另一游标窗口上读得的方位角，两次读数相减即得顶角A 的补角()()12II I II I 11()''22ϕϕϕϕϕϕϕ=+=-+-⎡⎤⎣⎦则三棱镜的顶角I 'ϕII 'ϕII ϕI ϕII ϕI 'ϕII 'ϕϕ()()II I II I 1A 180180''2ϕϕϕϕϕ=-=--+-⎡⎤⎣⎦I ϕ4、实验步骤（一）分光计的调节（1）平行光管出射平行光；（2）望远镜接受平行光（即望远镜聚焦于无穷远处）；（3）经过光学元件的光线构成的平面应与仪器的中心转轴垂直，即平行光管和望远镜的光轴与分光计的中心转轴垂直，载物台中轴线与中心转轴重合。
（二）采用自准法测量三棱镜的顶角（1）调节三棱镜的柱截面与分光计中心转轴垂直（2）测量三棱镜顶角A5、实验记录望远镜位置的方位角读数6、实验处理1、计算三棱角的顶角A 求出 。
2、估算出的测量不确定度 ，写出结果表示。
解：1、 = -1/2(120°19´+120°6´)=59°42´ = -1/2(120°03´+118°19´)=59°39´= -1/2(110°04´+118°44´)=60°06´= -1/2(119°03´+119°05´)=60°11´ = -1/2(120°06´+120°05´)=59°55´=( + + + + )/5=59°57´2、因为A ＝180 o －ϕ所以ΔA =Δϕ因为所以 他们的不确定都由A 类分量和B 类分量按照“方－和－根”合成。
物理实验报告《分光计的调整和三棱镜顶角的测定》_实验报告
物理实验报告《分光计的调整和三棱镜顶角的测定》_实验报告【实验目的】1．了解分光计的结构，学习分光计的调节和使用方法；2．利用分光计测定三棱镜的顶角；【实验仪器】分光计，双面平面反射镜，玻璃三棱镜。
【实验原理】如图6所示，设要测三棱镜AB面和AC面所夹的顶角a，只需求出j即可，则a＝1800－j。
图6 测三棱镜顶角【实验内容与步骤】一、分光计的调整（一）调整要求：1．望远镜聚焦平行光，且其光轴与分光计中心轴垂直。
2．载物台平面与分光计中心轴垂直。
（二）望远镜调节1．目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线和叉丝，调焦办法：接通仪器电源，把目镜调焦手轮12旋出，然后一边旋进一边从目镜中观察，直到分划板刻线成像清晰，再慢慢地旋出手轮，至目镜中刻线的清晰度将被破坏而未被破坏时为止。
旋转目镜装置11，使分划板刻线水平或垂直。
2．望远镜调焦望远镜调焦的目的是将分划板上十字叉丝调整到焦平面上，也就是望远镜对无穷远聚焦。
其方法如下：将双面反射镜紧贴望远镜镜筒，从目镜中观察，找到从双面反射镜反射回来的光斑，前后移动目镜装置11，对望远镜调焦，使绿十字叉丝成像清晰。
往复移动目镜装置，使绿十字叉丝像与分划板上十字刻度线无视差，最后锁紧目镜装置锁紧螺丝 10 .（三）调节望远镜光轴垂直于分光计中心轴（各调一半法）调节如图7 所示的载物台调平螺丝 b 和 c 以及望远镜光轴仰角调节螺丝13，使分别从双面反射镜的两个面反射的绿十字叉丝像皆与分划板上方的十字刻度线重合，如图8（a）所示。
此时望远镜光轴就垂直于分光计中心轴了。
具体调节方法如下：（1）将双面反射镜放在载物台上，使镜面处于任意两个载物台调平螺丝间连线的中垂面，如图7所示。
图7 用平面镜调整分光计（2）目测粗调。
用目测法调节载物台调平螺丝7及望远镜、平行光管光轴仰角调节螺丝13、29，使载物台平面及望远镜、平行光管光轴与分光计中心轴大致垂直。
2021年分光计测量三棱镜顶角实验报告测量棱镜顶角实验报告
参考汇报分光计测量三棱镜顶角一、试验目:1、了解分光计结构和各个组成部分作用;2、学习分光计调整要求和调整方法;3、测量三棱镜顶角;二、仪器与用具:1、分光计: （型号: JJY-Π型, 编号: 99056400）, 最小刻度1';2、钠灯: （型号: GY-5, 编号: 0072）;3、三棱镜棱角:60º±5′（材料: 重火石玻璃, nD= 1.6475）;4、双面反射镜, 变压器(6.3V/220V)三、预习汇报:1、试验原理（努力争取简明）:（1）分光计调整总要求: 望远镜和平行光管光轴共线并与分光计中心轴垂直。
分要求: 有三个以下:〈1〉望远镜调焦到无穷远（接收平行光）、其光轴与分光计中心轴垂直调整方法:①对望远镜目镜进行调焦, 从望远镜中能清楚看到分划板十字准线②对望远镜物镜进行调焦, 用“自准直法”进行, 从望远镜中能清楚看到绿“+”字像、且无视差。
③分别从望远镜看到从小镜两反射面反射回来两绿“+”字反射像, 均与分光板调整用线（分划板上方十字叉线）重合。
④在望远镜能接收平行光基础上, 依据反射定律, 应用“各半调整法”进行调整。
〈2〉载物台垂直仪器主轴调整方法:将双面镜旋转90°, 同时旋转载物台90°, 调整一个螺丝, 分别从望远镜看到从双面镜两反射面反射回来两绿“+”字反射像, 均与分光板调整用线（分划板上方十字叉线）重合。
〈3〉平行光管出射平行光;调整方法:从望远镜里看到平行光管狭缝清楚像展现在分划板上且无视差。
望远镜对准平行光管（注意: 这一步及后面操作绝对不能动望远镜仰角调整螺丝以及物镜和目镜焦距）, 从望远镜观察平行光管狭缝像, 调整平行光管透镜焦距, 使从望远镜清楚看到狭缝像（一条明亮细线）展现在分划板上为止。
这时望远镜接收到是平行光, 也就是说, 平行光管出射是平行光。
〈4〉平行光管光轴与望远镜光轴共线并与分光计中心轴垂直调整方法:望远镜看狭缝像与分光板竖直准线重合, 狭缝像转90o后又能与中心水平准线重合。
分光计测量三棱镜顶角实验报告
2）三棱镜的顶角的测量
1〉方法：反射法测量。
2〉原理：如下图所示：
一束平行光由顶角方向射入，在两光学面上分成两束反射光。测出两束反射
光线之间的夹角©，则可得到顶角A为
绿“+”字像、且无视差。
3分别从望远镜看到从小镜两反射面反射回来的两绿“+”字反射像，均与
分光板的调
整用线（分划板上方的十字叉线）重合。
4在望远镜能接收平行光的基础上，根据反射定律，应用“各半调节法”进
行调整。
2〉载物台垂直仪器主轴
调整方法：
将双面镜旋转90°，同时旋转载物台90°，调节一个螺丝，分别从望 远镜看到从
三、预习报告：
1、实验原理（力求简要）：
（1）分光计调整
总要求：望远镜和平行光管的光轴共线并与分光计中心轴垂直。
分要求：有三个如下：
1〉望远镜调焦到无穷远（接收平行光） 、其光轴与分光计中心轴垂直
调整方法：
1对望远镜的目镜进行调焦，从望远镜中能清晰看到分划板十字准线
2对望远镜的物镜进行调焦，用“自准直法”进行，从望远镜中能清晰看到
〈2〉望远镜调焦到无穷远（接收平行光）
〈3〉望远镜光轴与分光计中心轴垂直（自准法）
〈4〉望远镜和平行光管的光轴共线并与分光计中心轴垂直
3、注意事项：（主要）。
〈1〉不要用手摸三棱镜棱角、双面ห้องสมุดไป่ตู้射镜镜面
2〉读数时每半小格在游标盘上分成30等份；超过0°时要加360°
〈3〉计算时借位为60'
〈4〉钠灯开启后直至结束（中途不要关闭）再关闭。
分光计实验实验报告

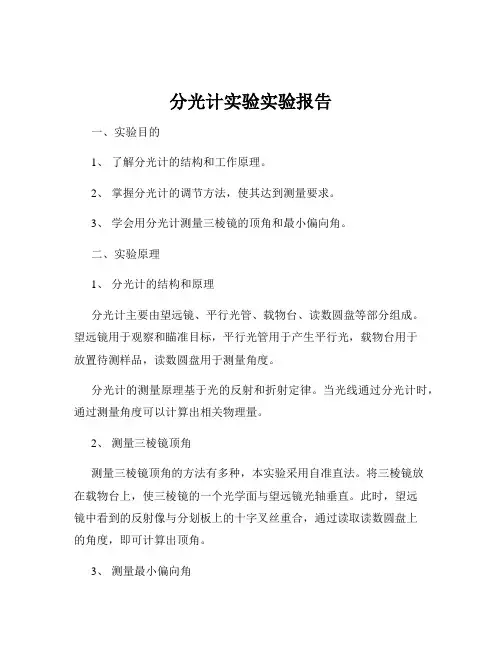

分光计实验实验报告一、实验目的1、了解分光计的结构和工作原理。
2、掌握分光计的调节方法，使其达到测量要求。
3、学会用分光计测量三棱镜的顶角和最小偏向角。
二、实验原理1、分光计的结构和原理分光计主要由望远镜、平行光管、载物台、读数圆盘等部分组成。
望远镜用于观察和瞄准目标，平行光管用于产生平行光，载物台用于放置待测样品，读数圆盘用于测量角度。
分光计的测量原理基于光的反射和折射定律。
当光线通过分光计时，通过测量角度可以计算出相关物理量。
2、测量三棱镜顶角测量三棱镜顶角的方法有多种，本实验采用自准直法。
将三棱镜放在载物台上，使三棱镜的一个光学面与望远镜光轴垂直。
此时，望远镜中看到的反射像与分划板上的十字叉丝重合，通过读取读数圆盘上的角度，即可计算出顶角。
3、测量最小偏向角当一束平行光通过三棱镜时，会发生折射，其折射光线的偏向角会随入射角的改变而改变。
当入射角等于出射角时，偏向角达到最小值，称为最小偏向角。
通过测量出最小偏向角的位置，结合已知的折射率公式，可以计算出三棱镜的折射率。
三、实验仪器分光计、三棱镜、钠光灯四、实验步骤1、分光计的调节（1）调节望远镜目镜调焦，使分划板清晰。
将平面反射镜放在载物台上，使反射面与望远镜大致垂直。
通过望远镜观察反射镜，调节望远镜的俯仰和水平调节螺丝，使反射像与分划板上的十字叉丝重合。
（2）调节平行光管打开平行光管的狭缝，调节平行光管的俯仰和水平调节螺丝，使狭缝像清晰且与分划板的竖直线平行。
（3）调节载物台使载物台平面与分光计的中心轴垂直。
2、测量三棱镜顶角（1）将三棱镜放置在载物台上，使其一个光学面与望远镜光轴垂直。
（2）转动望远镜，分别找到两个光学面反射的像，使其与十字叉丝重合，记录读数圆盘上的角度。
（3）计算顶角。
3、测量最小偏向角（1）用钠光灯照亮平行光管的狭缝，将三棱镜放置在载物台上。
（2）转动望远镜，观察折射光的偏向情况，找到最小偏向角的位置。
（3）记录此时望远镜的角度，计算最小偏向角。
物理实验报告分光计的调整和三棱镜顶角的测定 总结报告模板
物理实验报告《分光计的调整和三棱镜顶角的测定》【实验目的】1．了解分光计的结构，学习分光计的调节和使用方法；2．利用分光计测定三棱镜的顶角；【实验仪器】分光计，双面平面反射镜，玻璃三棱镜。
【实验原理】如图6所示，设要测三棱镜AB面和AC面所夹的顶角a，只需求出j即可，则a ＝1800－j。
图6 测三棱镜顶角【实验内容与步骤】一、分光计的调整（一）调整要求：1．望远镜聚焦平行光，且其光轴与分光计中心轴垂直。
2．载物台平面与分光计中心轴垂直。
（二）望远镜调节1．目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线和叉丝，调焦办法：接通仪器电源，把目镜调焦手轮12旋出，然后一边旋进一边从目镜中观察，直到分划板刻线成像清晰，再慢慢地旋出手轮，至目镜中刻线的清晰度将被破坏而未被破坏时为止。
旋转目镜装置11，使分划板刻线水平或垂直。
2．望远镜调焦望远镜调焦的目的是将分划板上十字叉丝调整到焦平面上，也就是望远镜对无穷远聚焦。
其方法如下：将双面反射镜紧贴望远镜镜筒，从目镜中观察，找到从双面反射镜反射回来的光斑，前后移动目镜装置11，对望远镜调焦，使绿十字叉丝成像清晰。
往复移动目镜装置，使绿十字叉丝像与分划板上十字刻度线无视差，最后锁紧目镜装置锁紧螺丝10 .（三）调节望远镜光轴垂直于分光计中心轴（各调一半法）调节如图7所示的载物台调平螺丝b和c以及望远镜光轴仰角调节螺丝13，使分别从双面反射镜的两个面反射的绿十字叉丝像皆与分划板上方的十字刻度线重合，如图8（a）所示。
此时望远镜光轴就垂直于分光计中心轴了。
具体调节方法如下：（1）将双面反射镜放在载物台上，使镜面处于任意两个载物台调平螺丝间连线的中垂面，如图7所示。
图7 用平面镜调整分光计（2）目测粗调。
用目测法调节载物台调平螺丝7及望远镜、平行光管光轴仰角调节螺丝13、29，使载物台平面及望远镜、平行光管光轴与分光计中心轴大致垂直。
．由于望远镜视野很小，观察的范围有限，要从望远镜中观察到由双面反射镜反射的光线，应首先保证该反射光线能进入望远镜。
分光计测量三棱镜顶角实验研究报告
参考报告分光计测量三棱镜顶角一、实验目地：1、了解分光计地结构和各个组成部分地作用；2、学习分光计调节地要求和调节方法；3、测量三棱镜顶角；二、仪器与用具：1、分光计：（型号：JJY-Π型, 编号：99056400），最小刻度1'；2、钠灯：（型号：GY-5, 编号：20020072）；3、三棱镜棱角:60º±5′（材料：重火石玻璃，nD=1.6475）；4、双面反射镜，变压器(6.3V/220V)三、预习报告：1、实验原理（力求简要）：（1）分光计调整总要求：望远镜和平行光管地光轴共线并与分光计中心轴垂直.分要求：有三个如下：〈1〉望远镜调焦到无穷远（接收平行光）、其光轴与分光计中心轴垂直调整方法：①对望远镜地目镜进行调焦，从望远镜中能清晰看到分划板十字准线②对望远镜地物镜进行调焦，用“自准直法”进行，从望远镜中能清晰看到绿“+”字像、且无视差.③分别从望远镜看到从小镜两反射面反射回来地两绿“+”字反射像，均与分光板地调整用线（分划板上方地十字叉线）重合.④在望远镜能接收平行光地基础上，根据反射定律，应用“各半调节法”进行调整.〈2〉载物台垂直仪器主轴调整方法：将双面镜旋转90°，同时旋转载物台90°，调节一个螺丝，分别从望远镜看到从双面镜两反射面反射回来地两绿“+”字反射像，均与分光板地调整用线（分划板上方地十字叉线）重合.〈3〉平行光管出射平行光；调整方法：从望远镜里看到平行光管狭缝清晰像呈现在分划板上且无视差.望远镜对准平行光管（注意：这一步及后面操作绝对不能动望远镜地仰角调节螺丝以及物镜和目镜地焦距），从望远镜观察平行光管狭缝地像，调节平行光管透镜地焦距，使从望远镜清晰看到狭缝地像（一条明亮地细线）呈现在分划板上为止.这时望远镜接收到地是平行光，也就是说，平行光管出射地是平行光.〈4〉平行光管光轴与望远镜光轴共线并与分光计中心轴垂直调整方法：望远镜看狭缝像与分光板竖直准线重合，狭缝像转90o后又能与中心水平准线重合.在上一步地基础上，调节平行光管（或望远镜）地水平摆向调节螺丝，使狭缝细线像与十字竖线重合，然后转动狭缝90o，调节平行光管地仰角螺丝，使狭缝细线像与中心水平线重合.这时平行光管光轴与望远镜光轴共线，也就与分光计中心轴垂直（2）三棱镜地顶角地测量〈1〉方法：反射法测量. 〈2〉原理：如下图所示：一束平行光由顶角方向射入，在两光学面上分成两束反射光.测出两束反射光线之间地夹角φ，则可得到顶角A 为〈3〉方法：实验时，将待测棱镜放在分光计载物小平台上，使棱镜地折射棱正对平行光管，并接近载物台地中心位置，如图4-26-2所示.调节载物台面平面与分光计主轴垂直，旋紧7、25，锁紧载物台和游标盘，缓慢转动望远镜，用望远镜寻找经过棱镜两反射面反射回来地狭缝像，使狭缝像与分划板中心竖线重合.记录下望远镜所处位置分别为Ⅰ和Ⅱ时地两刻度盘读数φ、φ'和φ2、φ2'，则望远镜分别处于Ⅰ和Ⅱ位置时光轴地夹角为：()()[]4,1,212ααααα-+-=重复测量五次，按（4-26-1）式求出顶角A ，计算其测量不确定度.〈4〉读数时超过0点处理：转动望远镜时，如果越过了刻度0点，则应按下式计算望远镜转过地角度Φ=360O —︱Φ2—Φ1︱2、实验步骤：（写出实验操作过程中地有效步骤）〈1〉将双面镜放在载物台上；三个螺钉高度分别为“h ” 〈2〉望远镜调焦到无穷远（接收平行光）〈3〉望远镜光轴与分光计中心轴垂直（自准法）〈4〉望远镜和平行光管地光轴共线并与分光计中心轴垂直 3、注意事项：（主要）.〈1〉不要用手摸三棱镜棱角、双面反射镜镜面〈2〉读数时每半小格在游标盘上分成30等份；超过0°时要加360° 〈3〉计算时借位为60′〈4〉钠灯开启后直至结束（中途不要关闭）再关闭.四、数据及处理：（以下数据仅供参考、有错误请勿抄袭）一、分光计测三棱镜顶角 表一：数据（注意单位）==∆±=ααα_59°57′±5′或=∆±=ααα_59°57′±3′公式：()()[]‘右右，左左θθθθθ-+-=4数据处理：411=θ[（331°14′-211°10′）+（151°12′-31°10′）]= 59°57′ 412=θ[（328°3′-208°9′）+（148°5′-28°7′）]= 60°1′413=θ[（319°41′-199°34′）+（139°38′-19°34′）]= 59°54′414=θ[（318°48′-198°44′）+（138°43′-18°43′）]= 59°58′平均值：)(414321ααααα+++=-=59°57′不确定度：1)(2_1--∑==∆=n S i n i x A αα=4)'57598559()'5759'5459()'5759'160()57595759(2222'' -'+-+-+-≈4′仪∆≈∆B =1′22B A ∆+∆=∆总=22''14+≈5′=∆±=ααα_59°57′±05′%100*_αα∆=p E结果分析：〈1〉结果评价（见课本p 9页）参考值：三棱镜棱角:60º±05′百分差：00_ααα-=r E ⅹ100%=︒︒-︒6060'5759ⅹ100%=0.09%r E <Ep 测量结果在随机误差地范围内比较相符.误差分析：（以下为分析方向、具体由同学自己写，勿抄老师）（一）定性分析：分光计属于精密仪器，其操作调节地要求在测量中产生地系统误差不是很大，主要有：（1）载物台倾角对应地顶角系统误差（2）望远镜垂直主轴时地叉丝像位置地系统误差（3）望远镜和主轴地垂直度地系统误差（4）平行光管狭缝较宽引起地误差（5）人眼视觉引起地误差（二）定量分析：（1）三棱镜对贡灯各条谱线地折射率与谱线波长地关系？数据：作图实验心得：（学生自己写，可视情况适当额外加分）.实验建议：（学生自己写，可视情况适当额外加分）.实验改进：（学生自己写，可视情况适当额外加分）.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.RTCrpUDGiT用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.5PCzVD7HxA Users may use the contents or services of this article for personal study, research or appreciation, and other non-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.jLBHrnAILg转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.xHAQX74J0XReproduction or quotation of the content of this article must bereasonable and good-faith citation for the use of news or informative public free information. It shall not misinterpret or modify the original intention of the content of this article, and shall bear legal liability such as copyright.LDAYtRyKfE。
