中考物理专题复习：11专题(电热综合)计算题复习教案
课题：（电、热）综合计算专题
复习目标：
1、会运用燃料燃烧放热公式进行计算，对物体吸、放热用公式Q=cmΔt进行的有关计算。
2、知道电功、电功率的计算，会用欧姆定律和焦耳定律进行解题。
复习重点难点
重点：电热和物体吸、放热的综合计算。
掌握解题思路和方法。
难点：规范解题格式，单位要统一。
一、梳理基础知识
1、燃料燃烧放热公式Q=qm或qV
2、电功：W=Pt=UIt
3、电功率：P=W/t=UI=U2/R=I2R
4、焦耳定律:Q=I2Rt
5、欧姆定律：I=U/R
6、物质吸、放热公式：Q=cmΔt
二、典型例题
【例1】2015年南广高铁开通，如图所示为CRH2型动车组，最大运营速度为200km／h。
(1)当该动车组用4800kW的牵引功率使列车以50m/s的速度匀速直线行驶时，动车组所受到的阻力f多大?
(2)该动车组的每节车厢上都配有电热水器。
在标准大气压下，用它把10kg、20℃的水烧开．电流至少要做多少功?若它工作时的电功率为42kW，至少需要多少时间?
解：（1）P=4800kW=4.8×106W v=50m/s
因为动车匀速直线运动，所以P=Fv得F=P/v=4.8×106W/50m/s=9.6×104N
动车组所受到的阻力f=F=9.6×104N
(2)电流做功W=Q水吸=cmΔt=4.2×103J/(kg•℃) ×10kg×(100℃-20℃)=3.36×106J
根据W=Pt得t=W/P=3.36×106J/42000W=80s
答：（略）
【例2】图甲是一种常见的台式饮水机结构示意图。
控水槽内的塑料浮体是一个体积为90cm3的空心圆柱体，其质量和厚度可忽略不计。
浮体通过一轻质硬杆与阀门相连。
当浮体浸没时，阀门恰好将面积为2cm2的放水孔关闭。
此时蓄水桶中水位最高。
（1）请画出浮体所受浮力的示意图。
（2）蓄水桶中水对阀门的最大压强为多少帕？（g取10N/kg）
（3）饮水机的简化电路图和部分技术参数如下。
电路图中的温控开关能根据加热罐内水的温度自动闭合或断开。
从而使水温保持在86℃~95℃之间。
经观察发现，当加热罐内装
满热水但较长时间没有饮用时，每隔一段时间，加热指示灯就会亮84秒钟。
试计算饮水机的加热效率。
[c水= 4.2×103J/(k g·℃)]
解：（1）如图所示．
（2）水对阀门的最大压强
p = 243
-633m
102m 1090N/kg 10kg/m 100.1-⨯⨯⨯⨯⨯===S gV S F S F 排水浮ρ = 4.5 ×103 Pa
（3）η = J
84500J )8695(101100.1102.4333⨯-⨯⨯⨯⨯⨯⨯=∆=-Pt t V c W Q 水水ρ = 90% 答：（略）
三、知识归纳小结：
电热综合题解题技巧和方法：
(1)分析法(逆推法)
从所求量出发，根据一系列的公式、定律，最终和已知量联系起来，即所求量完全可用已知量来表示，将此分析过程颠倒即为解题过程.
(2)综合法(正推法)
从题目的已知量出发，根据一系列的公式、定律，递推有关物理量，最终得出所求量.
(3)整体法：
将彼此独立的两个或几个物体作为一个整体研究. 根据题意找出等量关系并列方程求解。
四、课堂练习：（见导学案课堂检测）
五、作业：中考总复习热学、电热综合计算相应练习。
六、板书设计：梳理基础知识
1、燃料燃烧放热公式Q=qm 或qV
2、电功：W=Pt=UIt
3、电功率：P=W/t=UI=U 2/R=I 2R
4、焦耳定律:Q=I 2Rt
5、欧姆定律：I=U/R
6、物质吸、放热公式：Q=cm Δt
七、教后反思
容易失分的因素：
1.未认真审题、看图，导致思路不清，误入圈套。
2.答计算题时乱套公式，对物理过程分析不深入、逻辑混乱。
3.做题时物理单位不统一，对题干给出的条件不知如何取舍。
解题过程只有数字运算，没有物理公式。

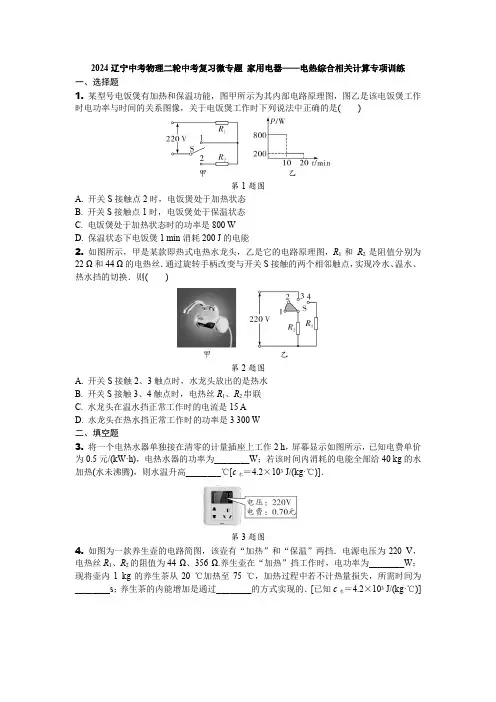

2024辽宁中考物理二轮中考复习微专题 家用电器——电热综合相关计算专项训练 (含答案)
2024辽宁中考物理二轮中考复习微专题家用电器——电热综合相关计算专项训练一、选择题1.某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是()第1题图A. 开关S接触点2时，电饭煲处于加热状态B. 开关S接触点1时，电饭煲处于保温状态C. 电饭煲处于加热状态时的功率是800 WD. 保温状态下电饭煲1 min消耗200 J的电能2.如图所示，甲是某款即热式电热水龙头，乙是它的电路原理图，R1和R2是阻值分别为22 Ω和44 Ω的电热丝．通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换．则()第2题图A. 开关S接触2、3触点时，水龙头放出的是热水B. 开关S接触3、4触点时，电热丝R1、R2串联C. 水龙头在温水挡正常工作时的电流是15 AD. 水龙头在热水挡正常工作时的功率是3 300 W二、填空题3.将一个电热水器单独接在清零的计量插座上工作2 h，屏幕显示如图所示，已知电费单价为0.5元/(kW·h)，电热水器的功率为________W；若该时间内消耗的电能全部给40 kg的水加热(水未沸腾)，则水温升高________℃[c水＝4.2×103 J/(kg·℃)]．第3题图4.如图为一款养生壶的电路简图，该壶有“加热”和“保温”两挡．电源电压为220 V，电热丝R1、R2的阻值为44 Ω、356 Ω.养生壶在“加热”挡工作时，电功率为________W；现将壶内1 kg的养生茶从20 ℃加热至75 ℃，加热过程中若不计热量损失，所需时间为________s；养生茶的内能增加是通过________的方式实现的．[已知c水＝4.2×103 J/(kg·℃)]第4题图5.某电烤箱内部简化电路如图所示，R1和R2为长度和材料均相同的电热丝，铭牌上的部分参数如图表所示．该电烤箱处于低温挡时，正常工作12 min所消耗的电能为________kW·h，R2的阻值为________Ω，R1的横截面积比R2的________．三、计算题6.某科技兴趣小组用一个88 Ω的电阻R1、开关、导线等器材制作了一个电烤箱，先将电烤箱接入电压为220 V的家庭电路，简化电路如图甲所示，闭合开关，求：第6题图(1)通过R1的电流；(2)R1消耗的电功率；(3)小组发现烤熟蛋糕耗费时间过长，为解决这个问题，小组找来一个相同规格的电阻R2进行改装．①你认为应按照图________(选填“乙”或“丙”)进行改装；②闭合开关S后，通电10 min，求改装后电烤箱产生的热量．7.如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐．它有三段温控功能：高温炖，中温煮和低温熬，图乙是它的简化电路图，下表是该电炖锅的部分参数．[ρ水＝1×103 kg/m3，c水＝4.2×103 J/(kg·℃)，g＝10 N/kg]第7题图(1)开关S1、S2(2)求R1、R2的阻值；(3)在标准大气压下，使用高温挡将初温是12℃的一锅水烧开，若电炖锅高温挡加热效率为80% ，求烧开一锅水需要的时间．参考答案1. C2. D3. 700304. 1 100210热传递5. 0.148.4小6. (1)2.5 A(2)550 W(3)①乙②6.6×105 J7. (1)由电路图可知，当开关S1断开，S2接A时，电阻R1、R2串联，此时电路中的总电阻最大，由P＝U2R可知，总功率最小，所以此时电炖锅为低温挡(2)121 Ω69.14 Ω(3)420 s。
中考物理一轮复习 电学计算专题(二)(电功、电功率、电热综合)课件
2.电功的大小W= UIt = Pt . 对于纯电阻电路电功公式
推导为W= (U2/R)t = I2Rt .
课 前
3.电功率大小P= W/t =UI 式推导为P=U2/R = I2R .
. 对于纯电阻电路电功率公
先 学
4.当U实> U额时,则P实 > P额； 当U实< U额时,则P实 <
P额； 当U实= U额时,则P实 = P额.
电学计算专题（二）
（电功、电功率、电 热综合）
“五问五学、浅问深学”教学模 式探究
电学计算题解题启发：（中考要
概
求）
问 引
标
• 训练解题分析能力
课
前
先
• 学习解题方法技巧
学
• 掌握规范解题格式
电学计算公式梳理
概
1路.已消知耗电电能能表为常W数=n/N，电. 能表指示灯闪烁次数为n，电
问 引 标
5.焦耳定律公式为Q =I2Rt . 对于电热器Q=W= Pt =UIt
= (U2/R)t .
对于电动机W= Q +W机，即UIt=I2Rt + Fs .
《基础训练》自评订正
1.⑴1.6 kWh(5.76×106J) ⑵I=3.64A 2.0.02 0.66 44 3.1800W 不能 4.⑴6.3×103J ⑵52.5％ 5.⑴I1=0.1A U0=4.4V ⑵ 1100W
追问互助 合作深学
15.①4.5V ②20Ω ③R0最大8Ω ⑶0.65W 16.C 13.C 14.⑴7.5～15 Ω ⑵0.3A 2.4V 15.⑴0.03V ⑵≈0.01Ω ⑶R＜R0电阻并联电阻相当于增 大横截面积，电阻变小 . 16.6000W 原因可能是实际电压小于额定电压 17.⑴0.18A ⑵110V ⑶10W

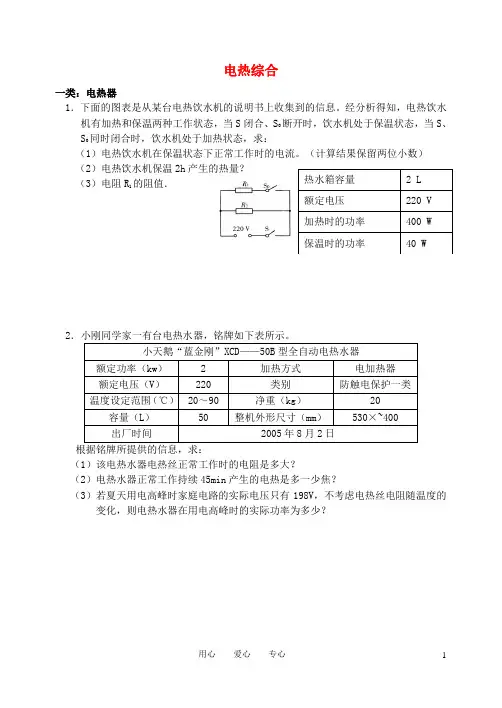

中考物理专项复习电热综合 人教新课标版
电热综合一类：电热器1．下面的图表是从某台电热饮水机的说明书上收集到的信息。
经分析得知，电热饮水机有加热和保温两种工作状态，当S 闭合、S 0断开时，饮水机处于保温状态，当S 、S 0同时闭合时，饮水机处于加热状态，求：（1）电热饮水机在保温状态下正常工作时的电流。
（计算结果保留两位小数） （2）电热饮水机保温2h 产生的热量？（3）电阻R 1的阻值．2．小刚同学家一有台电热水器，铭牌如下表所示。
根据铭牌所提供的信息，求：（1）该电热水器电热丝正常工作时的电阻是多大？（2）电热水器正常工作持续45min 产生的电热是多一少焦？（3）若夏天用电高峰时家庭电路的实际电压只有198V ，不考虑电热丝电阻随温度的变化，则电热水器在用电高峰时的实际功率为多少？3．如图所示的电饭煲，内部有两条电阻丝，每条电阻丝的阻值都为110Ω（电阻丝的阻值恒定不变）。
电饭煲的额定功率从大到小有高、中、低三挡，额定电压是220V。
把电饭煲接在220V的电源上，求：（1）把电饭煲的额定功率打到中档时，内部是一条电阻丝接入电路，通过它的电流多大？（2）把电饭煲的额定功率打到低挡时，内部是两条电阻丝串联接入电路，电饭煲的电功率多大？（3）电饭煲在中档和低档相同时间产生的电热之比是多少？二类：含有电动机（非纯电阻电路）1．电吹风是现代家庭的常用电器。
如图甲所示是电吹风的电路原理图，R是电热丝，M 是带动风扇转动的电动机，某电吹风的主要技术参数如图乙所示。
（1）当只闭合S1时，电吹风正常工作1min消耗的电能是多少焦？（2）当同时闭合S1、S2时，电吹风正常工作。
通过R的电流为多大？（3）当电吹风正常工作并且吹热风时，1min内电流通过R产生的热量是多少？2．如图所示的电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉。
现有一台电动机，当电动机两端加220 V电压时，通过电动机线圈的电流为50A。
2021年人教版物理中考专题复习 电学(电热)计算题课件(40张PPT)
(2)烧这些水锅炉需要消耗烟煤的质量是多少？ (假设烟煤完全燃烧)
m 煤＝40 kg
3．一定气压下，某种晶体熔化成同温度液体时所吸收的热量 与其质量之比叫该晶体的熔化热，用字母λ表示．在标准大气 压下，用一个热效率为40%的酒精炉为热源，将50 g初温为0 ℃ 的冰全部熔化为0 ℃的水，共燃烧了14 g酒精，酒精的热值为 3×107 J/kg.求：
2．某同学利用如图甲所示的电路进行探究，电源电压恒为9 V，
更(1)换该5同个学定探值究电的阻是R_x，__电得__流到__如与__图_电_乙_阻_所__示的的关图系象；．则：
(2)五次记录实验数据中，电压表的示数为多少？滑动变阻器 阻值变化范围是多少？
滑动变阻器阻值变化范围是4 Ω～20 Ω
3．如图甲是家用电暖器，利用电热给煤油加热取暖．图乙为其 简化的电路原理图，已知电阻 R1＞R2，铭牌见下表．在电暖器跌倒 时，跌倒开关 S 自动断开，切断电源保证安全．电暖器有“高温挡”、 “中温挡”和“低温挡”三个挡位，解答下列问题：
(1)通过电阻R1的电流I1.
解：I1＝UR11＝150VΩ＝0.5 A
(2)电路正常工作10秒后，电流通过电阻R1做的功W1.
解：W1＝U1I1t＝5 V×0.5 A×10 s＝25 J
(3)移动滑动变阻器的滑片P，电源电压和电压表示数的比值 最大为3，求电压表示数的最大值和最小值的差值．
解：电压表示数最小值为 U1min＝U3 ＝123V＝4 V 电压表示数最大的时候，电路电流为滑动变阻器的最大允 许电流 Imax＝1 A，这时候电压表的示数等于 U1max＝R1Imax＝10 Ω×1 A＝10 V，所以 ΔU1＝U1max－U1min＝10 V－4 V＝6 V
2020年中考物理 专题复习 热量计算 课件(共28张PPT)
3200
16
16
电水壶烧水时的实际功率
W 2.25105 J P实 t 100s 2250W
(3)电水壶的电热转换效率是
Q吸 W
100%
1.512105 J 2.25105 J
100%
67.2%
2．小宇给奶奶购买了一台电热足浴盆，如图所示，其铭牌上的部分信息如下表。奶奶 准备使用它泡脚时，电热器在加热状态下正常工作，将足浴盆中5 kg的水由20℃加热到 40℃，所用时间为700s。水的比热容为4.2×103 J/（kg•℃），求：
中考物理复习 热学计算
复习框架
一、与比热容有关的热量计算 二、与热值有关的热量计算 三、（热机）效率 四、简单的电热综合
一、与比热容有关的热量计算
1、吸热：Q吸=cm（t末-t初） 2、放热：Q放=cm（t初-t末） 3、当不考虑热量损失时，有Q吸=Q放。
真题训练
1.小明用质量均为0.5kg水和另一种液体探究“不同物质的放热降温的快慢”的 实验．相同时间内放出热量相等，小明根据实验数据得到温度与时间的关 系图像，分析图像可以得出：____（甲/乙）物质为水，另一种液体在0～ 15min内放出的热量为____J，此过程通过____方式改变水和另一种液体的 内能。（c水=4.2×103J/(（kg.℃），c水＞c液）
汽油机的效率
4.在“探究水沸腾时温度变化的特点”实验中，用酒精灯给烧杯中的水加热，烧杯中盛有 20℃、质量为100g的水，在一个标准大气压下加热至沸腾，假如完全燃烧酒精3g．[水的 比热容为4.2×103J/（kg•℃），酒精的热值为3.0×107J/kg]求： （1）水吸收的热量是多少？ （2）此过程中酒精灯烧水的热效率． （3）科学研究表明：1g 100℃的水汽化成同温度的水蒸汽需要吸收2.26×103J的热量．水 开始沸腾后持续观察沸腾现象，同时发现水的质量减少了5g，求此过程水汽化成水蒸气所 吸收的热量．

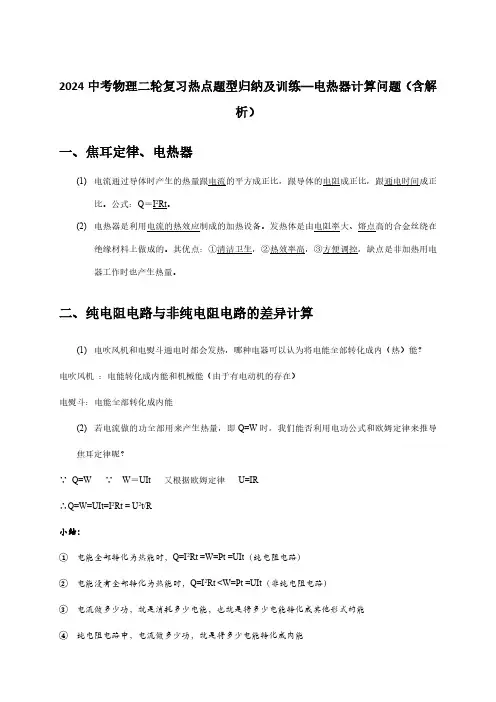

2024中考物理二轮复习热点题型归纳及训练—电热器计算问题(含解析)
2024中考物理二轮复习热点题型归纳及训练—电热器计算问题（含解析）一、焦耳定律、电热器(1)电流通过导体时产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。
公式：Q＝I2Rt。
(2)电热器是利用电流的热效应制成的加热设备。
发热体是由电阻率大、熔点高的合金丝绕在绝缘材料上做成的。
其优点：①清洁卫生，②热效率高，③方便调控，缺点是非加热用电器工作时也产生热量。
二、纯电阻电路与非纯电阻电路的差异计算(1)电吹风机和电熨斗通电时都会发热，哪种电器可以认为将电能全部转化成内（热）能？电吹风机：电能转化成内能和机械能（由于有电动机的存在）电熨斗：电能全部转化成内能(2)若电流做的功全部用来产生热量，即Q=W时，我们能否利用电功公式和欧姆定律来推导焦耳定律呢？∵Q=W∵W＝UIt又根据欧姆定律U=IR∴Q=W=UIt=I2Rt=U2t/R小结：1电能全部转化为热能时，Q=I2Rt=W=Pt=UIt（纯电阻电路）2电能没有全部转化为热能时，Q=I2Rt<W=Pt=UIt（非纯电阻电路）3电流做多少功，就是消耗多少电能，也就是将多少电能转化成其他形式的能4纯电阻电路中，电流做多少功，就是将多少电能转化成内能1．（2023•长沙）课外实践小组设计了一个电热孵蛋箱，其电路如图所示。
已知电源电压恒为220V，R0是阻值为55Ω的电热丝，温度对电热丝阻值的影响忽略不计。
（1）闭合开关S后，求电路中的电流；（2）求通电100s电热丝R0产生的热量；（3）老师提醒，电热箱内温度太高，无法孵化鸡蛋，应使电热箱内的电功率降至P0，小组成员想出了两种方法改进电路：方法一：在图中A点处串联接入一根电热丝R A；方法二：在图中B点处串联接入一根电热丝R B。
老师发现这两种改进方法电热箱内的电功率都为P0，小组成员在这两种改进电路中，用电压表测量新接入的电热丝两端的电压，测量结果为U1和U2，U1＞U2，U2＝165V，但由于粗心没有记录U1和U2分别对应哪种方法。
中考物理大一轮 第11章 内能与热机 专项突破(七)热量的综合计算素养突破课件
温为20 ℃的水吸收,则能使水温升高到30 ℃。
解析:由题知,Q 放=4.2×105 J,由 Q 放=mq 得需要完全燃烧木柴的质量
放
m=
=
4.2×105 J
吸
1.2×107 J
放
=0.035 kg=35 g;根据 η=
水吸收的热量Q吸=30%Q放=30%×2.8×1011 J=8.4×1010 J,
由 Q 吸=cmΔt 得,水升高的温度 Δt=
吸
水 '
8.4×1010 J
=40 ℃。
4.2×103 J/(kg·℃)×5×105 kg
12/9/2021
=
1.(2019·山东济宁中考)育才中学每天需向学生提供100 kg开水
太阳
电
的工具时,η= ×100%,如火力发电。
放
12/9/2021
例2合理分类和利用垃圾可以保护环境、变废为宝。在一定条
件下,1 t生活垃圾能“榨”出140 kg燃料油。若燃料油的热值为
4.0×107 J/kg,某城镇每天产生50 t生活垃圾,则这些垃圾“榨”出的燃
料油完全燃烧释放出的热量为2.8×1011 J。在标准大气压下,这
俗称“可燃冰”,1 m3可释放出约0.8 m3 的水和164 m3的天然气。居
民使用天然气烧水是利用热传递 (填“热传递”或“做功”)的方式
改变水的内能。天然气热值为1.9×107 J/m3,完全燃烧50 m3的天然
气释放的热量为9.5×108 J。
解析:居民使用天然气烧水是通过热传递的方式改变了水的内能;
(2)水吸收的热量Q吸=ηQ放=60%×5.32×105 J=3.192×105 J;
中考物理专题复习电功率电热综合计算精编精析点评
2012年中考专题：电功率、电热综合计算一．计算题（共11小题）1．（2011潍坊）前些日子，小亮的妈妈买了一个“天际”牌自动电热水壶送给爷爷，其铭牌如右表．小亮为了给爷爷说明电热水壶的使用方法，他接水至800ml刻度，然后把壶放在加热座上，拨开开关，20℃．自动电热水壶型号ZDH100B电源220V 50Hz额定功率1100W容量800ml编号H8017664（2）烧水时家中电压为220V，求电热水壶的热效率．（3）在用电高峰，电路中的实际电压降为198V，这时电热水壶的实际功率为多大考点：电功与热量的综合计算；电功率的计算。
专题：计算题；信息给予题。
分析：（1）知道水的体积，利用密度公式求水的质量，又知道水的初温和末温、水的比热容，根据吸热公式Q吸=cm△t计算出水吸收的热量（有用能量）；（2）已知额定功率和通电时间，根据公式W=Pt求出消耗的电能（总能量）；水吸收的热量与消耗电能的比值就等于电热水壶的热效率；（3）根据铭牌（额定电压、额定功率）求出电热水壶的电阻，再利用电功率公式求实际电压下的实际功率．解答：解：（1）水的质量：m=ρV=1g/cm3×800cm3=800g=，水吸收的热量：Q吸=cm（t﹣t0）=×103J/（kg℃）××（100℃﹣20℃）=×105J，（2）电热水壶消耗的电能：W电=Pt=1100W×300s=×105J，η==≈%；（3）电热水壶的电阻：R===44Ω，实际功率：P实===891W．答：（1）这壶水吸收的热量为×105J；（2）烧水时家中电压为220V，电热水壶的热效率为%；（3）在用电高峰，电路中的实际电压降为198V，这时电热水壶的实际功率为891W．点评：本题考查吸热公式、电功率公式以及热效率公式的应用，知识点多、联系实际生活，属于中考常见题型，从电热水壶铭牌得出相关信息是本题的关键．2．（2011泉州）小理对家里的电磁炉进行研究，电磁炉的功率调节范围是120W～2200W，（1）小理用电磁炉将质量为2kg的水从20℃加热到100℃，消耗了h的电能．水吸收的热量是多少这时电磁炉的效率是多少（2）小理用电磁炉煮粥．先用大火将水开，后用小火煮．这段时间电功率随时间变化如图所示问第8分钟通过电磁的电流是多少[水的比热是×103J/（kg℃），家庭电路的电压为220V]．考点：电功与热量的综合计算；能量利用效率；热量的计算；电功率的计算。
初中物理电热计算题专题(含答案)
在一个标准大气压下水的沸点是 100 ℃，则水所需吸收的
热量Q吸＝cm(t－t0)＝4.2×103 J/(kg·℃)×2 kg×(100 ℃－20 ℃)
＝6.72×105 J. (3)此过程中养生壶消耗的电能
W＝3300000 kW·h＝0.1 kW·h 实际功率 P′＝tW′＝0.1650kWh·h＝1.2 kW.
由 η＝QW吸得 W＝Qη吸＝3.368×0%105 J＝4.2×105 J P 实＝UR2实＝24000VΩ2＝1000 W 由 P＝Wt 得 t＝WP ＝4.120×0010W5 J＝420 s＝7 min.
4.电热综合和电力综合计算题，此类题目往往篇幅大信息 多，其中有不少是无用的起干扰作用的信息.为了尽快明白题目 中的有用信息，首先要清楚题目中要解决的问题是什么？然后
思考需要什么条件？应用什么规律(或公式)和方法解决问题.这 样带着问题去找有用信息，并且同时思考应用的规律(或公式) 和方法，解题效率可以大大提高.
电力综合计算
例 3：电动汽车以蓄电池为驱动能源，汽车运动时，蓄电 池为车上的电动机供电，电动机为汽车提供动力.某辆电动汽车 的总质量(含驾驶员)为 2.5×103 kg，汽车车身长 3.5 m.当它在水
平路面以某一速度 v 匀速行驶时，电动机工作电流为 50 A，工
作电压为 400 V，电动机电功率转换为汽车前进的机械功率的
所以 Fv＝UIη
所以电动汽车匀速前进的速度
v＝UFIη＝400
V×50 750
NA×75%＝20
m/s.
(2)汽车过桥所经过的路程
s＝s车＋s桥＝3.5 m＋9.5 m＝13 m
汽车通过桥梁的时间
t＝vs1＝1103mm/s＝1.3 s.
初中电学计算题专题复习 课件
电源电压： U=IR 1=0.3A ×10Ω=3V ， 当P 在b端时，如下图所示，
R2两端的电压 U 2=2V ，
R1两端的电压： U 1=U-U 2=3V-2V=1V ，
R 1 中的电流： I 1=U 1 R 1 =1V10Ω=0.1A ，
R 1、R2 串联， I 2=I 1 =0.1A ，
滑动变阻器的最大阻值 R 2=U 2 I 2=2V0.1A=20Ω ；
电路电压 220V，用电器的开关拨到不同的挡位时，用电器两端的电 压不同，电阻相同（电阻可以根据额定电压和额定功率求出），画 出对应的等效电路图，选择合适的公式进行计算（实际功率）。
ppt课件
第十五页，共22页。
15
例 3 ：电吹风是现代家庭(jiātíng)的常用电器．如图甲所示是电吹风的电路原理R图是，电热丝， M是带动(dàidòn
1、找准不变量 —— 定值电阻阻值不变、电源电压不变。 2、弄清变化前后电路的连接方法，电压表、电流表所测电路，变阻的连入情
况。
3、理解电学术语：家庭电路电压 220V ，用电器正常工作，即在额定电压下工
作，此时的功率是额定功率。
方法： 从电阻的变化入手。
ppt 课件
8
第八页，共22页。
目标(1m:ùb开iā关o)断开与闭合改变(gǎibiàn)电路 方式(fāngshì)。
压敏电阻等）。
思维点拨：所串联电阻的变化使该电路中电流表、电压表示数变 化，导致用电器工作情况发生变化。先分析该路中电流的变化， 接着分析定值电阻两端的电压变化，最后才能得出变阻两端的电 压等于总电压减去定阻两端的电压的差。
ppt课件
第十二页，共22页。
12
例2 ：在如图所示电路(diànlù)中，电源电压保持不变，定值
