我国基本比例尺地形图如何分幅与编号
我国基本比例尺地形图如何分幅与编号？
为了保管和使用方便，我国对每一种基本比例尺地形图的图廓大小都做了规定，每一幅地形图给出了相应的号码标志，这就是地形图的分幅与编号。
地形图分幅有两种方法：一是矩形分幅，一是经纬线分幅，我国采用经纬线分幅。
1991年前我国基本比例尺地形图分幅与编号系统是一1：100万地形图为基础，延伸出1：50万、1：25万、1：10万三种比例尺；在1：10万地形图基础上又延伸出两支：第一支为1：5万及1：2.5万比例尺；第二支为1：1万比例尺。
1：100万地形图采用行列式编号，其它六种比例尺的地形图都是在1：100万地形图的图号后面增加一个或数个自然序数（字符或数字）编号标志而成。
1：100万地形图的分幅和编号是国际上统一规定的，从赤道起向两极纬差每4o为一列，将南北半球分别分成22列，依次以字母A、B、C、D……V表示；由经度180o起，从西向东，每经差6o为一行，将全球分成60行，依次用数字1、2、3、4……60表示，采用“横列号－行号”编号表示。
1991年我国制定了《国家基本比例尺地形图分幅和编号》的国家标准，自1991年起新测和更新的地形图，照此标准进行分幅和编号。
地图最大精度
视力正常的人的肉眼能分辨的图上最短距离是0.1毫米。
因此，相当于图上0.1毫米的实地水平长度就是地图上所能表示的最精密限度，称为比例尺的最大精度。
下表为国家基本比例尺地形图的最大精度：。
地形图的分幅和编号
• 北京某地：北纬39 54 30, 东经116 28 25
–则纬度序号：J，经度序号：50 –图幅编号：J-50
J-50
返回
1：50万、1：20万、1：10万地形图的分幅和编号示例
8
1：50万、1：20万、1：10万比例尺地形图
• 1：50万：1：100万地形图一分为四，用A、B、 C、D表示，即经差3°，纬差2° –北京某地：北纬39 54 30, 东经116 28 25 –图幅编号：J-50-A
1：50万、1：20万、1：10万比例尺地形图
• 1：20万 • 一幅1：100万地形图分为36幅，用[1]……[36]表示，即经差1°，
纬差40′
北京某地
北纬39 54 30 东经116 28
25
图幅编号
J-50-[3]
1：10万
• 一幅1：100万地形图分 为144幅，用1，2，……， 144表示，即经差30′， 纬差20′ –北京某地：北纬39 54 30, 东经116 28 25 –图幅编号：J-50-5
地理信息系统原理及应用
19
返回
1：5万、1：2.5万、1：1万比例尺地形图
• 1：5万
–一幅1：10万地形图分为4幅，用A，B，C，D表示，即经差15′， 纬差10′
–北京某地：北纬39 54 30, 东经116 28 25 –图幅编号：J-50-5-B
J-50-5-B-4
返回
1：5万、1：2.5万、1：1万比例尺地形图
纬差1′15″ –图幅编号：在1：1万编号后加上各自的代号
J-50-5-（24）-b
计算实例
• 已在某地位于东经120°09′15 ″，北纬30°18′10 ″ –则先计算其中1：100万地形图中的编号 –横列（由纬度）：INT（纬度/4）+1= 8：H –纵行（由经度）：INT（经度/6）+1+30=51 ✓H-51
地图分幅与编号1
二、地图的编号
（一）地图编号的 方法 1.自然序数编号法
2.行列式编号法 将区域分为行和列，分别用字母或 数字表示行号和列号，一个行号和一个 列号标定一个唯一的图幅。（S为南半 球）
A B C D E F G H I J K
49 50 51 52 53 54 55 56
SF5 3
3.行列-自然序数编号法
F-53-28
要求：系统性、逻辑性、不重复性
三、我国基本地形图的分幅和编号
（一）20世纪70-80年代我国基本比例尺地形图 的分幅和编号
1：100万地图是我国基本比例尺地形图的分幅和编 号的基础。
4
1:50万
4
16 1 : 10 0万 36
1:25万
1 : 2 0万
9
4 1 :5万 4
1:2 .5万
J- 50
40°
1
13
2
3
4
5
6
7
8
9
10
11
12 24 36
48
纬度 基本比例尺纬差 W= V所求比例尺纬差 * n+ 所求比例尺经差 经度 基本比例尺经差
[1]
[2 ]
[3 ]
[4 ]
25 37 49
A
[5] [1 3] [1 3] [1 3] [1 3] [1 3]
B
[8]
J - 50 - A ( 1 : 50 万)
135
13 6
137
139
140
143
144
1 17
。
1 20
。
图01-06
1 :50万 、1: 25万、1:10万比例尺地 形图 的分幅与编 号
地形图分幅编号
地形图分幅编号（一）地形图新旧分幅编号旧标准：以1：100万地形图为基础，延伸出1：50万、1：25万、1：10万; 再以1：10万为基础，延伸出1：5万、1:2.5万延伸出1：1万三种比例尺。
1：100万从赤道起向两极每纬差4°为一行，至88°，南北半球各分为22横列，依次编号1、2、... 10；由经度180°西向东每6°一列，全球60列，如北京所在1：100万图在第10行，第50列，其编号为10-50。
在1：100万图上，按经差3°纬差2°分成四幅1：50万地形图，编为A、B、C、D，如 10-50-A ；按经差1°30′纬差1°分成16幅1：25万地形图，编为[1]、...[16]，如 10-50-[1]。
按经差30′纬差20′分成144幅1：10万地形图，编为1、...144，如 10-50-1。
这三种比例尺各自独立地与1：100万地图的图号联系。
1：10万图上的基础上，每经差15′纬差10′分成四幅1：5万地形图，编为A、B、C、D或1、2、3、4，如 10-50-1-A。
1：5万图上每经差7′30″纬差5′分成四幅1：2.5万，编为1、2、3、4，如 10-50-1-A-1。
1：10万图上每经差3′45″纬差2′30″分成64幅1：1万地形图，编为(1)、...(64)，如 10-50-1-(1) 。
1：1万图上每经差1′52″纬差1′15″分成四幅1：5000地形图，编为a、b、c、d，如 10-50-1-(1)-a 。
1：5万旧的图幅号10500042即J-50-4-B，新图幅：J-50-E-001-007（二）地图分幅地形图的分幅和编号国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。
普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

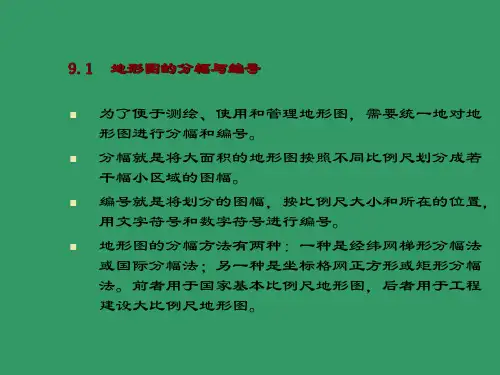

地形图编号
为了便于测绘、使用和管理地形图，需要统一地对地 形图进行分幅和编号。
分幅就是将大面积的地形图按照不同比例尺划分成若 干幅小区域的图幅。
编号就是将划分的图幅，按比例尺大小和所在的位置， 用文字符号和数字符号进行编号。
地形图的分幅方法有两种：一种是经纬网梯形分幅法 或国际分幅法；另一种是坐标格网正方形或矩形分幅 法。前者用于国家基本比例尺地形图，后者用于工程 建设大比例尺地形图。
上述各种比例尺地形图的分幅与编号方法综合列入表 9-1。
表9·1 梯形分幅的图幅规格与编号
地形图比例尺
1∶100万 1∶50万 1∶25万 1∶10万 1∶5万 1∶2.5万 1∶1万 1∶5000 1∶2000
图幅大小
经度差 纬度差
6°
4°
3°
2°
1°30′
1°
30′
20′
15′
10′
7′30″
142 143 119°
144 120°
图9·2 1∶50万、1∶25万、1∶10万比例尺地形图的分幅和编号
3) 1∶5万、1∶2.5万、1∶1万比例尺地形图的分幅和编号
这三种比例尺图的分幅、编号都是以1∶10万比例尺地 形图为基础。
将一幅1∶10万的图划分成4幅1∶5万地形图，分别以A、 B、C、D数码表示，将其加在1∶10万图幅编号后面，便 组成1∶5万的图幅编号，例如，J-50-144-A。
2） 接图表与图外文字说明
为便于查找、使用地形图，在每幅地形图的左上角都 附有相应的图幅接图表，用于说明本图幅与相邻八个 方向图幅位置的相邻关系。如图9·5，中央为本图幅的 位置。
文字说明是了解图件来源和成图方法的重要的资料。 如图9·5，通常在图的下方或左、右两侧注有文字说明， 内容包括测图日期、坐标系、高程基准、测量员、绘 图员和检查员等。在图的右上角标注图纸的密级。
地图的分幅和编号
地图的分幅和编号对一个确定的制图区域，要将全区绘于一张图→增大图幅，这样就不可能在一张图纸上描绘出来，而要分幅描绘，因此为便于编图、印刷、保管、查询、使用、必须研究地图分幅与编号。
一、地图的分幅1、矩形分幅，一般按纸张和印刷机规格设计（全开、对开、四开、八开等）优点：图幅之间结合紧密，便于拼接使用，保持图面上图形完整。
缺点：整个制图区域只能一次投影完成2．经纬线分幅图廓由经纬线构成，是当前世界各国地形图和小比例尺图的主要形式。
我国基本比例尺地图以经纬线分幅，以1：100万地图为基础，按规定的经差纬差划分图幅，使相邻比例尺地图的数量成简单的倍数关系。
经纬线分幅的优点是每个图幅都有明确的地理概念，适用于很大区域范围的地分幅，缺点，经纬线被描绘成曲线时，图幅拼接不便，有时被改重要物体（如大城市的完整性，随纬度增大，面积缩小，图幅不断变小。
图2-7 北半球100万地形图的分幅和编号二、地图编号我国1：100万国际100万地图即用此法分幅编号1．行列式编号法刊号（横）——行号（纵）相结合，亦有“行号—到号（如 NJ-50）北半球加N 南加S2．自然序数编号法分幅地图从左→右，从上→下，排列编号。
3．行列—自然序数编号法将上二者结合起来如H-49-8三、我国基本比例尺地图分幅与编号见实习教材1151．1：100万地图的分幅编号经差6°纬差4°2．1：50万地形图的分幅编号在1:100万基础纬差φ2°，经差λ3°分为4幅。
3．1：25万地形图的分幅编号在1：50万基础上，纬差1°经差1°30′划分为4幅，即1幅1：100万图，可分为16幅1：25万图，J-50-B[4]注：1985年前为1:20万分幅：在1:100万基础纬差φ40′，经差λ1°分为36幅。
4．1：10万地形图的分幅编号在1：100万图基础上，按纬差20′经差30′分幅即：1幅1：100万图划分为144幅用自然序数法编号J-50-125．1：5万地形图的分幅编号，在1：10万图基础上，按纬差10′，经差15′划分为4幅，以A、B、C、D表示，其图在1：10万图号后加号 J-50-12-B。
地形图基本知识应用地形图的分幅与编号
S
D A
1:5000
U
Q
I
1:2000
1:1000
1:500
数字测图原理与方法
2、小区域： 用阿拉伯数字自左向右，自上而下流水编号。
S D A U Q I
数字测图原理与方法
例1 已知本幅图编号为 J－50－144－D－4， 求四邻图幅编号
2100
2000 1000
ap = 48 . 6 m
xA = xa +af
=
2100
m
+
60.7
m
dq c f Ag
= 2160.7 m
yA = ya + ap
apb
=1100 m +48.6 m
1100 1200 1300 1400 1500 =1148.6 m
2、量测两点间的距离
1000
数字测图原理与方法
（1）图解法 ◆用比例尺直接量取
S D A U Q I
（2）解析法
◆在图上量测A、B坐标， 计算A、B距离：
900
.B
800
.A 700ຫໍສະໝຸດ (XB,YB)600
(XA,YA)
500 1000 1100 1200 1300 1400 1500
1：1000
D A= Bx B x A 2+ yB yA 2
S
例2 已知本幅图编号为 J50D012019，
D A
求四邻图幅编号
U
Q
I
N:J-50-144-D-2 W:J-50-144-D-3 S:I-50-12-B-2 E:J-51-133-C-3
地形图带度划分计算
三、新的地图分幅标准新的地形图分幅标准是指1991年国家测绘局制订并颁布实施的“国家基本比例尺地形图分幅和编号国家标准”。
1、地形图的分幅：各种比例尺地形图均以1：100万地形图为基础图，沿用原分幅各种比例尺地形图的经纬差（如图2），全部由1：100万地形图按相应比例尺地形图的经纬差逐次加密划分图幅，以横为行，纵为列。
2、地形图的编号（1）1：100万地形图新的编号方法，除行号与列号改为连写外，没有任何变化，如北京所在的1：100万地形图的图号由J-50改写为J50。
（2）1：50万至1：5000地形图的编号，均以1：100万地形图编号为基础，采用行列式编号法，将1：100万地形图按所含各种比例尺地形图的经纬差划分成相应的行和列，横行自上而下，纵列从左到右，按顺序均用阿拉伯数字编号，皆用3位数字表示，凡不足3位数的，则在其前补0。
各大中比例尺地形图的图号均由五个元素10位码构成。
从左向右，第一元素1位码，为1：100万图幅行号字符码；第二元素2位码，为1：100万图幅列号数字码；第三元素1位码，为编号地形图相应比例尺的字符代码；第四元素3位码，为编号地形图图幅行号数字码；第五元素3位码，为编号地形图图幅列号数字码；各元素均连写（如图3）。
比例尺代码见图4；新分幅编号系统的主要优点是编码系列统一于一个根部，编码长度相同，便于计算机处理1，地形图的梯形分幅和编号地图的梯形分幅又称国际分幅，由国际统一规定的经纬线为基础划分的。
由于子午线向南北极收敛，因此，整个图幅呈梯形。
其划分的方法和编号，随比例尺不同而不同。
1)1：100万地形图的分幅和编号1：100万地形图的分幅是从地球赤道(纬度0)起，分别向南北两极，每隔纬差4°为一横行，依次以字母A，B，C，D， (V)示；由经度180°起，自西向东每隔经差6°为一纵列，依次用数字1，2，3，…，60表示。
如图10-1所示为东半球北纬1：100万地图的国际分幅和编号。
简述地形图分幅的目的和编号的方法
简述地形图分幅的目的和编号的方法
地形图分幅是按照地理空间范围划分的地形图，也叫地形图拼版。
它既可以把一张范围较大的地形图分割为若干张地形图，也可以把若干张地形图拼成一幅地形图。
地形图分幅的主要目的是为了满足地理信息的可视化要求，使地理信息更直观、更容易理解。
它可以为军事地图、经济地图、气候地图等地理信息的研究和分析提供重要的帮助，对于科学研究和决策制定都具有重要意义。
地形图分幅编号方法一般有三种：一是以经纬度为编号依据，把分幅以经度和纬度划分为若干地形图，每一幅地形图都有统一的编号；二是以地形图编号系统为依据，把分幅以地形图编号系统划分为若干地形图，每一幅地形图都有统一的编号；三是结合经纬度和地形图编号系统两种编号方法，把分幅以经度和纬度划分为若干地形图，并用地形图编号系统为每一幅地形图编号。
无论采用哪种编号方法，都必须注意：地形图分幅的编号应当符合统一的规则，以便实现地形图的有效拼版；同时，编号应当简洁明了，便于识别和记忆；最后，编号应当与地形图的范围、位置和比例尺有关联，以便在解读时能够进行有效的索引和查找。
总之，地形图分幅是地理信息可视化的重要手段，编号是地形图分幅的重要组成部分，它既要满足统一的规则，又要简洁明了，与地形图的范围、位置和比例尺有关联，以便实现有效的索引和查找。
地图分幅
标准图框分幅与编号:我国基本比例尺地形图的分幅编号是在国际规定的1:100万地形图基础上，按经纬度进行分幅和编号的。
1:100万地图的分幅编号：每幅1:100万地图纬差4°经差6°。
从地球赤道起，向两极每纬度4°为一行，依次以字母A，B，C，…，V表示；从西经180°起，向东每6°为一列，依次以数字l，2，3，…，60表示。
每幅图的编号由该图幅所在的行号(字符码)和列号(数字码)组成，列号在前，行号在后，二者之间划一短线。
如北京在1:100万图上处于第J列第50行，故编号为J-50。
1:50万、1:25万、1:20万、1:10万地形图分幅编号：在1:100万图幅基础上，按一定经差和纬差进行划分，并分别在1:100万图幅后加上各自的代号。
1:5万、1:2.5万、1:1万地形图分幅编号：在1:10万图幅基础上，按一定经差和纬差进行划分，并分别在1：10万图幅后加上各自的代号。
表1 国家基本比例尺地形图分幅编号表准比例尺地形图的编给规范及图式。
新测和更新的地图，照此标准进行分幅和编号。
我国基本比例尺的地形图包括1:5000、1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万、1:100万共8种不同比例尺。
基本比例尺地图以1:100万地图为基础，按规定的经差和纬差采用逐次加密划分方法划分图幅。
不同比例尺的图幅将1:100万的图幅划分成若干行和列，使相邻比例尺地图的经纬差、行列数和图幅数成简单的倍数，如表2所示。
1:100万地形图的分幅仍按国际标准进行。
每幅1:100万地图的编号由该图幅所在的行号(字符码)和列号(数字码)组成，如北京所在的1:100万地图的图幅编号为J50。
表2 基本比例尺地图分幅万地形图按所含各比例尺地形图的经差和纬差划分成若干行和列，横行从上到下、纵列从左到右按顺序分别用阿拉伯数字(数字码)编号，这样便于计算机运算处理。
图的分幅编号图廓及图廓外注记
图的分幅、编号、图廓及图廓外注记为了便于地图编图、印刷、保管和使用，应当对地形图进行分幅和编号，并在图框外注记图名、图号、接图表等。
一、地形图分幅与编号1、地形图分幅通常的分幅方式有两种：经纬线分幅（梯形分幅）和矩形分幅。
矩形分幅是用矩形分割图幅，矩形的大小根据图纸规格、用户使用方便以及编图的需要而定。
它多应用于城市和工程建设的大比例尺地形图。
经纬线分幅的用经线和纬线分割图幅，大多数情况下表现为上下为曲线的梯形。
小比例尺地形图多用经纬线分幅。
两种分幅方式的优点和缺点如7-1-2所示。
2、地形图的编号编号是每个图幅的数码标记，它们应具有系统性、逻辑性和不重复性。
常见的编号方式如下：自然序数编号：将图幅由左上角从左向右、自下至下用自然序数进行编号；它常用于挂图、小区域的分幅地图。
行列式编号：将区域分为行和列，可以纵向为行、横向为列，也可以相反。
分别用字母或数字表示行号和列号，一个行号和一个列号标定一个唯一的图幅。
（1）经纬线分幅与编号我国的地形图是在1:100万比例尺地形图的基础上进行分幅和编号的。
我国现行的分幅编号方法是1:100万地图用行列式编号方法，其它7种比例尺地形图均在其后再叠加行列号形成。
7-1-3说明了我国基本比例尺地形图的图幅范围大小。
各比例尺图幅间的编号关系如图所示7-2。
其中实线连接表示其编号的承接关系，而虚线则仅表示图幅间的包含关系，编号上则不直接发生联系。
基本比例尺地形图分幅方式如7-3、7-4所示。
根据1991年制订的《国家基本比例尺地形图分幅和编号》的国家标准规定，基本比例尺地形图编号方法如下：①1:100万比例尺地图编号1:100万地图按“行列”编号。
行：从赤道算起，每4°纬度差为一行，至南北纬88°各有22行，用大写字母A－V表示，南半球加前缀S，北半球加前缀N，而我国由于全位于北半球，N字母省略。
列：从180°经线算起，自西向东每6°经差为一列，全球分为60列，用阿拉伯数字1－60表示。
