厚铜线路板的铜厚是如何实现的
十年专注PCB快板，中高端中小批量生产www.jinruixinpcb.com厚铜线路板的铜厚是如何实现的?
厚铜线路板因为PCB用途和信号的电流大小厚度而不同，厚铜线路板的铜厚是如何实现制作的呢？小编一起来分享一下，厚铜线路板的界定和制作厚铜板的方法
线路板行业中对厚铜板没有明确定义，一般习惯将完成铜厚≥2oz的板称之为厚铜板。大部分的电路板使用35um的铜箔厚度，这主要取决于PCB用途和信号的电压/电流大小。对于要过大电
流的PCB，部分会用到70um铜厚，105um铜厚，极少还会有140um等。
厚铜线路板铜厚是怎么实现的？一般2oz的成品铜厚，手工印一次丝印不足以填平线路间的沟
壑，必须印两次阻焊。
所以在线路板制作时一般遇到2oz以及更厚的，就会在阻焊时备注：厚铜板，需二次丝印。以达
到线路不发红，线路面阻焊厚度大于10um的效果。
线路板的孔铜并不会是越厚越好，所有的数据都需要根据客户的要求制作的。客户要求做到多少
就做到多少，自然这个也不能完全一致，只是一定要在客户允许的误差内。
镀铜一般会有一次铜、二次铜，一次铜的主要目的是为二次铜蚀刻的时候提供足够的铜厚，以保
证二次铜蚀刻后铜厚能够符合客户的标准要求。十年专注PCB快板，中高端中小批量生产www.jinruixinpcb.com
厚铜线路板一般可以加工6oz,3oz，2oz厚铜板，一般需要多层丝印和多层阻焊和多层沉铜，以
满足客户需求。深圳金瑞欣特种电路是专业的厚铜线路板厂家，10年厚铜板制作经验。引进先进的
铜厚检测仪、电感测量仪、微电阻测量仪保障厚铜电路板的功能品质；全部使用生益、联茂等品牌厚
铜板材，用心做好产品和服务。更多详情可以咨询金瑞欣官网

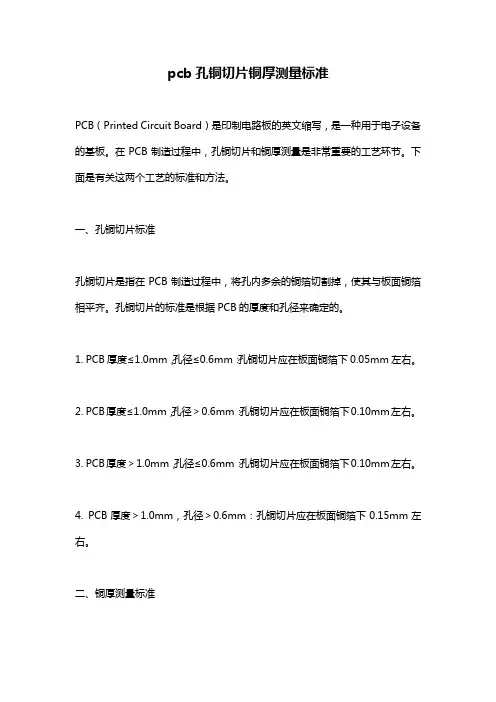

pcb孔铜切片铜厚测量标准
pcb孔铜切片铜厚测量标准
PCB（Printed Circuit Board）是印制电路板的英文缩写，是一种用于电子设备的基板。在PCB制造过程中，孔铜切片和铜厚测量是非常重要的工艺环节。下面是有关这两个工艺的标准和方法。
一、孔铜切片标准
孔铜切片是指在PCB制造过程中，将孔内多余的铜箔切割掉，使其与板面铜箔相平齐。孔铜切片的标准是根据PCB的厚度和孔径来确定的。
1. PCB厚度≤1.0mm，孔径≤0.6mm：孔铜切片应在板面铜箔下0.05mm左右。
2. PCB厚度≤1.0mm，孔径＞0.6mm：孔铜切片应在板面铜箔下0.10mm左右。
3. PCB厚度＞1.0mm，孔径≤0.6mm：孔铜切片应在板面铜箔下0.10mm左右。
4. PCB厚度＞1.0mm，孔径＞0.6mm：孔铜切片应在板面铜箔下0.15mm左右。
二、铜厚测量标准
铜厚是指PCB板面上的铜箔厚度，通常用OZ（盎司）表示。1OZ等于35μm。铜厚测量是指通过一定的方法和仪器，测量PCB板面上的铜箔厚度。
1. 直接测量法：使用微米计或卡尺等工具，直接测量铜箔厚度。这种方法适用于板面铜箔厚度较薄的情况，但是精度较低。
2. 电子显微镜法：使用电子显微镜，观察铜箔表面的形貌，通过计算得出铜箔厚度。这种方法精度较高，但是设备成本较高。
3. 化学分析法：将PCB板样品中的铜箔化学溶解，通过化学分析仪器测量溶液中的铜含量，从而计算出铜箔厚度。这种方法精度较高，但是需要一定的化学知识和实验操作技能。
总之，孔铜切片和铜厚测量是PCB制造过程中非常重要的工艺环节，需要严格按照标准进行操作，以确保PCB质量。
pcb板材铜厚标准
pcb板材铜厚标准
PCB板材铜厚的标准一般根据不同的应用和需求而定，常见的标准有1oz、2oz和3oz。以下是这些标准的详细说明：
1. 1 oz铜厚：这是最常见和最基本的铜厚度标准，也被称为标准铜厚。1 oz铜厚指的是每平方英尺板面积上铜箔的重量为1盎司（约35.3克），对应的铜箔厚度约为1.4 mils（0.035mm）。这种铜厚适用于大多数普通的电路板设计和应用。
2. 2 oz铜厚：2 oz铜厚指的是每平方英尺板面积上铜箔的重量为2盎司（约70.6克），对应的铜箔厚度约为2.8 mils（0.071mm）。这种铜厚适用于一些需要更高电流承载能力的应用，比如功率电子设备和高功率LED。
3. 3 oz铜厚：3 oz铜厚指的是每平方英尺板面积上铜箔的重量为3盎司（约105.9克），对应的铜箔厚度约为4.2 mils（0.107mm）。这种铜厚适用于一些需要更高电流承载能力的特殊应用，比如高功率放大器和高功率电源。
需要注意的是，铜厚越厚，PCB的成本也会相应增加。因此，在选择PCB板材铜厚时，需要根据具体的电路设计要求和成本考量来确定最合适的铜厚标准。

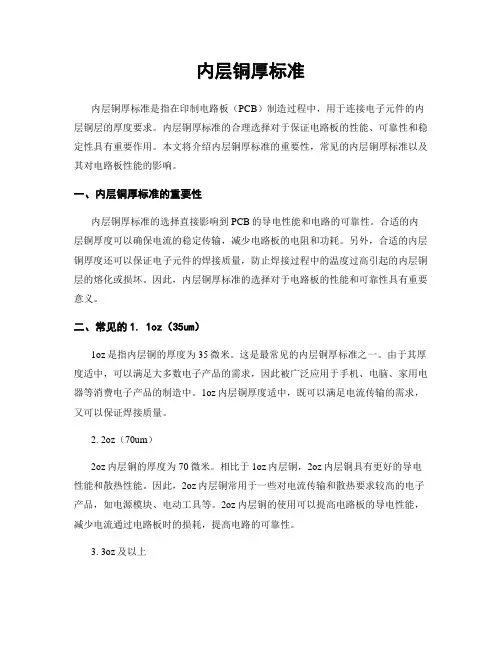

内层铜厚标准
内层铜厚标准
内层铜厚标准是指在印制电路板（PCB）制造过程中，用于连接电子元件的内层铜层的厚度要求。内层铜厚标准的合理选择对于保证电路板的性能、可靠性和稳定性具有重要作用。本文将介绍内层铜厚标准的重要性，常见的内层铜厚标准以及其对电路板性能的影响。
一、内层铜厚标准的重要性
内层铜厚标准的选择直接影响到PCB的导电性能和电路的可靠性。合适的内层铜厚度可以确保电流的稳定传输，减少电路板的电阻和功耗。另外，合适的内层铜厚度还可以保证电子元件的焊接质量，防止焊接过程中的温度过高引起的内层铜层的熔化或损坏。因此，内层铜厚标准的选择对于电路板的性能和可靠性具有重要意义。
二、常见的1. 1oz（35um）
1oz是指内层铜的厚度为35微米。这是最常见的内层铜厚标准之一。由于其厚度适中，可以满足大多数电子产品的需求，因此被广泛应用于手机、电脑、家用电器等消费电子产品的制造中。1oz内层铜厚度适中，既可以满足电流传输的需求，又可以保证焊接质量。
2. 2oz（70um）
2oz内层铜的厚度为70微米。相比于1oz内层铜，2oz内层铜具有更好的导电性能和散热性能。因此，2oz内层铜常用于一些对电流传输和散热要求较高的电子产品，如电源模块、电动工具等。2oz内层铜的使用可以提高电路板的导电性能，减少电流通过电路板时的损耗，提高电路的可靠性。
3. 3oz及以上 在一些特殊的应用中，如高功率电子设备、高频电路等，可能需要更厚的内层铜层来满足特殊需求。在这些情况下，可以选择3oz或更高厚度的内层铜。这些厚度的内层铜可以提供更低的电阻和更好的散热性能，确保电流的稳定传输和电路的可靠性。
三、内层铜厚标准对电路板性能的影响
内层铜厚标准的选择对电路板的性能有直接影响。较薄的内层铜层可以降低电阻，减少电路板的功耗，但在高电流通过时容易产生热量，可能导致电路板的热失控。较厚的内层铜层可以提高导电性能和散热性能，但会增加电路板的成本和重量。因此，在选择内层铜厚标准时需要综合考虑电路板的具体应用场景、电流要求和成本预算。
pcb板材铜厚标准 2
pcb板材铜厚标准
PCB板材的铜厚标准通常用单位oz（盎司）表示。常见的铜厚标准有1/2oz, 1oz, 2oz, 3oz等。
1/2oz铜厚是指每平方英尺（1平方英尺约为929平方厘米）上的铜重量为0.5oz，约合17.5微米。这是最薄的标准铜厚。
1oz铜厚是指每平方英尺上的铜重量为1oz，约合35微米。这是最常见的标准铜厚。
2oz铜厚是指每平方英尺上的铜重量为2oz，约合70微米。
3oz铜厚是指每平方英尺上的铜重量为3oz，约合105微米。这是最厚的标准铜厚，适用于高电流和热量的应用。
需要根据具体的PCB设计和要求选择适合的铜厚，一般会根据电路的复杂程度、功率要求、可靠性要求和生产成本等因素进行权衡和选择。
pcb过孔铜厚标准
pcb过孔铜厚标准
PCB（Printed Circuit Board，印刷电路板）的过孔铜厚度通常取决于制造过程和设计要求。过孔铜厚度对于电路板的性能和可靠性都有重要影响。以下是一般情况下的一些标准和考虑因素：
1. 一般标准：
• 对于多层 PCB，内层过孔的铜厚度通常在15至30微米之间。
• 外层过孔的铜厚度一般会大于内层，通常在20至35微米之间。
2. 设计要求：
• PCB设计师可能会在设计规范中指定过孔的铜厚度。这可以根据电流要求、热量分散等因素进行定制。
• 高电流应用通常需要更大的过孔铜厚度，以降低电阻和热阻。
3. 电流容量和热管理：
• 铜是电流的良好导体，增加过孔铜厚度可以降低过孔的电阻，有助于提高其电流容量。
• 同时，过孔的铜厚度也会影响其热管理性能。增加铜厚度可以提高过孔的散热性能。
4. 制造工艺：
• PCB制造的工艺能力也会对过孔铜厚度产生影响。一些制造商可能在特定范围内提供不同的过孔铜厚度选项。 • 注意，制造工艺中的电镀过程对于控制过孔铜厚度至关重要。
5. 焊接和组装：
• 过孔铜厚度也可能与焊接工艺有关。例如，表面贴装技术（SMT）组装通常要求较薄的过孔铜以提高焊接质量。
在实际设计和制造中，通常需要根据具体应用和要求进行权衡和调整。设计师和制造商通常会在设计规范中提供有关过孔铜厚度的详细信息。此外，与制造商直接沟通，了解其工艺能力和推荐的规格也是确保电路板性能和可靠性的关键步骤。
线路板内层铜箔厚度标准
线路板内层铜箔厚度标准因应用场景和需求而异。一般来说，单双面PCB板的铜箔厚度约为35um，另一种常见的规格为50um和70um。对于多层板，其表层铜箔厚度通常为35um，而内层铜箔厚度则通常为17.5um。
在一些特定情况下，如内层铜箔，一般要求其厚度大于或等于0.5oz。此外，需要注意的是，铜箔的厚度对电路板的性能有直接影响。如果铜箔过薄，可能会导致电路的导电性能下降，甚至可能导致短路；反之，如果铜箔过厚，可能会增加生产成本并可能导致材料的浪费，甚至可能影响PCB的机械性能。
因此，在实际生产中，除了考虑PCB的用途和信号的电压、电流的大小外，还需要根据PCB纵横比和板厚来选择适当的铜箔厚度。例如，如果PCB的纵横比大于10，需要考虑PCB供应商是否有生产能力。同时，为了保证PCB的耐久性和稳定性，制造过程中还需确保铜层的厚度和均匀性。
ad19铺铜规则设置
- 1 - ad19铺铜规则设置
在PCB设计中，铺铜是一个重要的步骤。正确的铺铜可以保证信号完整性、良好的散热效果和电磁兼容性。下面是AD19铺铜规则设置的相关内容：
1. 铜厚度设置
在进行铺铜前，需要先设置好铜厚度。一般情况下，常用的铜厚度为1oz（约35um）和2oz（约70um）。根据具体的设计需求选择合适的铜厚度。
2. 铺铜规则设置
在进行铺铜时，需要先设置好铺铜规则。一般包括以下几个方面：
（1）规定铜与铜之间的最小间隔、最小线宽和最小孔径等参数。
（2）规定铜与非铜之间的最小间隔、最小线宽和最小孔径等参数。
（3）设置铜与非铜之间的过渡区域，避免出现不必要的电磁干扰。
（4）设置铜的阵列方式，包括单向阵列、双向阵列和45度阵列等。
（5）规定铺铜的方向，一般有水平方向和垂直方向两种。
3. 铺铜处理
在进行铺铜时，还需要考虑到以下几个问题： - 2 - （1）对于信号层和电源层，需要分别进行铺铜，且相互之间不得有任何接触。
（2）对于电源层，需要进行分区处理，以保证电源的稳定性。
（3）对于高速信号线，需要进行特殊处理，以保证信号完整性和防止串扰。
总之，合理的铺铜规则设置和处理可以提高PCB设计的可靠性和稳定性。
PADS铜的属性设置及铺铜的方法
PADS铜的属性设置及铺铜的方法
一、PADS铜的属性设置
在PADS软件中，可以通过设置属性来定义铜的特性。这些属性包括铜厚度、铜填充、铜面积和铜重量。
1.铜厚度
铜厚度是用来定义PADS铜层的厚度的属性，一般以微米（um）为单位。合适的铜厚度能够提供足够的导电性，同时也能够满足机械性能要求。常用的铜厚度有1oz（约35um）、2oz（约70um）和3oz（约105um）。
2.铜填充
铜填充是指在PADS铜层中填充一些铜以增加导电性能。在PADS软件中，可以设置铜填充的比例，一般以百分比表示。铜填充一般用于增加电流承载能力或增加地面的净面积。
3.铜面积
铜面积是PADS铜层上铜的总面积。根据电路板设计的要求，可以设置PADS铜面积的最小值和最大值。铜面积的设置对于提高电流承载能力和导热性能非常重要。
4.铜重量
铜重量是PADS铜层上铜的总重量，一般以盎司（oz）为单位。铜重量的设置与铜面积和铜厚度有关，可以通过调整这些参数来控制铜重量的大小。 PADS铺铜是指将铜布满整个电路板的操作，以提供良好的导电性能。以下是一些常见的PADS铺铜方法：
1.铜铺满
铜铺满是最常见的PADS铺铜方法，即将铜完全铺满整个电路板。这种方法适用于大部分电路板设计，可以提供足够的导电性能和机械性能。
2.铜部分区域填充
有时，为了增加电流承载能力或增加地面的净面积，可以在电路板的特定区域进行铜填充。这种方法可以通过调整铜填充比例来实现。
3.铜范围限制
PADS软件中可以设置铜范围，即限制铜的分布范围。这种方法可以根据电路板设计的要求，规定铜的分布范围，避免铜在不需要的区域存在。
4.铜层引出线
铜层引出线是指将PADS铜层上的一部分导线引出到电路板的其他层上。这种方法常用于复杂电路板设计，以节省布线的空间和资源。
5.铜重分布
在PADS软件中，还可以调整铜的分布方式，以实现最佳电流承载能力和导热性能。根据电路板的设计要求，可以采用不同的铜重分布方式，如均匀分布、集中分布等。
≥60μm厚孔铜产品制作工艺研究
特种印制板ＳｐｅｃｉａｌＰＣＢ 印制电路信息２０１１ Ｎｏ．４
￣＞６０ ｐ ｍ厚孑Ｌ铜产品制作工艺研究
Ｐａｐｅｒ Ｃｏｄｅ：Ｓ——０５３
徐学军 古建定
（五洲电路集团深圳市五株电路板有限公司，广东深圳５１８１２８）
摘要 丈章主要针对一种厚孔铜（≥６０ ｕｍ）产品的制作工艺进行研究，如何在将孔铜控制至 ≥６０ 以上，而电镀面铜能有效控制在６０ 以下，并进行顺利制作出精细线路。本次 主要采用了全板加成、局部加成、全板加成＋局部加成三种工艺分别进行试验测试评估， 最终采用全板加成＋局部加成相结合的工艺方法最佳，产品质量及可靠性均符合产品要求。 关键词 厚子Ｌ铜；面铜厚度；电镀；精细线路；全板加成；局部加成 中图分类号：ＴＮ４１ 文献标识码：Ａ 文章编号：１００９—００９６（２０１１】Ｏ４—０１３８一Ｏ４
Ｓｔｕｄｙ ｏｎ ｔｈｅ ｔｅｃｈｎｏｌｏｇｙ ｏｆ ｔｈｉｃｋ ｈｏｌｅ ｃｏｐｐｅｒ≥６０ ｍ
ＸＵ Ｘｕｅ－ｊｕｎ ＧＵ Ｊｉａｎ—ｄｉｎｇ
Ａｂｓｔｒａｃｔ Ｔｈｉｓ ａｒｔｉｃｌｅ ｉｓ ｍａｉｎｌｙ ａｉｍｉｎｇ ａｔ ｒｅｓｅａｒｃｈｉｎｇ ｏｎ ｔｈｅ ｐｒｏｄｕｃｔｉｏｎ ａｒｔｗｏｒｋ ｏｆ ｔｈｉｃｋ ｈｏｌｅ ｃｏｐｐｅｒ（ ｃｏｐｐｅｒ ｔｈｉｃｋｎｅｓｓ≥６０ｇｍ、ｔｈａｔ ｈｏｗ ｔｏ ｂｏｔｈ ｃｏｎｔｒｏｌ ｔｈｅ ｔｈｉｃｋｎｅｓｓ ｏｆ ｔｈｅ ｈｏｌｅ ｏｖｅｒ ６０ｇｍ ａｎｄ ｃａｎ ｅｆｆｉｃｉｅｎｔｌｙ ｃｏｎｔｒｏｌ ｔｈｅ ｔｈｉｃｋｎｅｓｓ ｏｆ ｐｌａｔｉｎｇ ｃｏｐｐｅｒ ｕｎｄｅｒ ６０ｐｍ ｔｏ ｅｆｆｅｃｔｉｖｅｌｙ ｐｒｏｄｕｃｅ ｈｉｇｈ ｐｒｅｃｉｓｅ ｌｉｎｅ．Ｗｅ ａｐｐｌｙ ｔｈｒｅｅ ｔｅｃｈｎｏｌｏｇｉｅｓ ｉｎ ｔｈｉｓ ｔｅｓｔ：Ｗｈｏｌｅ ｐａｎｅｌ ａｄｄｉｔｉｏｎ，Ｐａｒｔｉａｌ ｐａｎｅｌ ａｄｄｉｔｉｏｎ ａｎｄ ｗｈｏｌｅ ａｎｄ ｐａｒｔｉａｌ ｐａｎｅｌ ａｄｄｉｔｉｏｎ．Ｆｉｎａｌｌｙ，ｗｅ ｃｏｎｃｌｕｄｅ ｔｈａｔ ｔｈｅ Ａｄｄｉｔｉｏｎ（Ｗｈｏｌｅ ａｎｄ Ｐａｒｔｉａｌ ｐａｎｅ１）ｉｓ ｔｈｅ ｂｅｓｔ ｔｅｃｈｎｏｌｏｇｙ ｗｉｔｈ ｒｅｌｉａｂｌｅ． Ｋｅｙ ｗｏｒｄｓ ｔｈｉｃｋ ｈｏｌｅ ｃｏｐｐｅｒ；ｓｕｒｆａｃｅ ｃｏｐｐｅｒ ｔｈｉｃｋｎｅｓｓ；ｐｌａｔｉｎｇ ｐｒｅｃｉｓｅ ｃｉｒｃｕｉｔ ｌｉｎｅ；ｗｈｏｌｅ ｐａｎｅｌ ａｄｄｉｔｉｏｎ；ｐａｒｔｉａｌ ｐａｎｅｌ ａｄｄｉｔｉｏｎ
