厚铜电路板的制作过程
多层电路板的加工,是由板芯与覆铜板通过半固化片高温达到温度时粘合在一起，普通材料的固化温度150度，TG170的固化温度大概为200度，1盎司与2盎司在生产加工当中比较成熟，3盎司铜箔以上需要注意半固化片融化后的结合率，没有结合好的，容易造成电路板开路，短路，膨胀，分层等多种问题，necpcb在加工厚铜电路板方面经过一番努力，肩负重任完成了DC电源20层6盎司电路板的制作，项目生产研发周期90多天，反复试验达10多次，终于克服了多项技术难题，通过自身强硬技术，缔造出完美的厚铜电路板打样及量产
印制电路板制作的详细步骤及注意事项
印制电路板制作的详细步骤及注意事项
以印制电路板制作的详细步骤及注意事项为标题，本文将为大家介绍印制电路板的制作过程及需要注意的事项。
一、制作步骤
1. 设计电路图：首先需要根据电路的需求，设计出电路图。可以使用电路设计软件进行设计，也可以手绘电路图。
2. 制作底片：将电路图转化为底片，可以使用激光打印机或者喷墨打印机进行打印。底片需要使用透明胶片打印，以便于后续的曝光。
3. 准备铜板：将铜板切割成所需大小，并清洗干净。
4. 涂覆光敏胶：将光敏胶涂覆在铜板上，可以使用刮板或者喷涂的方式。涂覆后需要在黑暗环境下晾干。
5. 曝光：将底片放置在涂覆了光敏胶的铜板上，使用曝光机进行曝光。曝光时间需要根据光敏胶的厚度和底片的透明度进行调整。
6. 显影：将曝光后的铜板放入显影液中，显影液会将未曝光的光敏胶溶解掉，露出铜板表面。
7. 蚀刻：将显影后的铜板放入蚀刻液中，蚀刻液会将露出的铜板表面腐蚀掉，形成电路图案。
8. 清洗：将蚀刻后的铜板放入清洗液中，清洗掉蚀刻液和光敏胶残留。
9. 钻孔：使用钻床或者手持钻进行钻孔，以便于焊接元器件。
10. 焊接元器件：将元器件焊接到电路板上。
二、注意事项
1. 安全第一：制作电路板需要使用化学药品和机器设备，需要注意安全，佩戴防护手套和眼镜。
2. 保持清洁：制作电路板需要保持环境清洁，避免灰尘和杂质进入电路板。
3. 控制温度：制作电路板需要控制温度，避免温度过高或者过低影响电路板的质量。
4. 注意曝光时间：曝光时间需要根据光敏胶的厚度和底片的透明度进行调整，过长或者过短都会影响电路板的质量。
5. 注意蚀刻液的浓度和时间：蚀刻液的浓度和时间需要控制好，过浓或者过久都会影响电路板的质量。
6. 注意钻孔位置和大小：钻孔需要根据元器件的大小和位置进行钻孔，避免钻孔位置偏移或者钻孔过大。
7. 注意焊接温度和时间：焊接需要控制好温度和时间，避免焊接过热或者过久影响电路板的质量。
写出印制电路板制作的详细步骤及注意事项

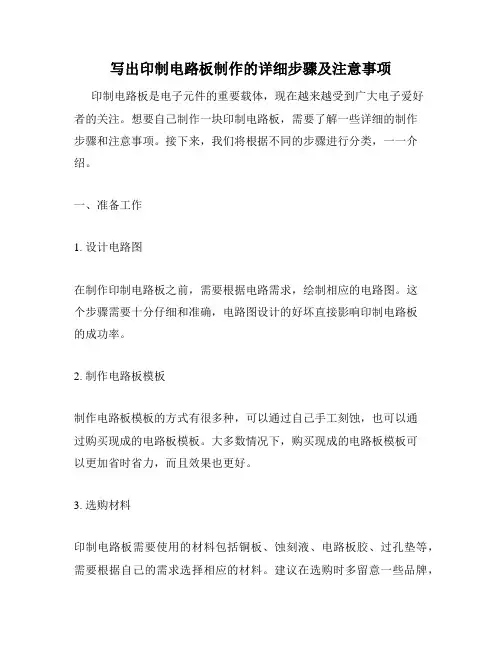

写出印制电路板制作的详细步骤及注意事项
印制电路板是电子元件的重要载体，现在越来越受到广大电子爱好者的关注。想要自己制作一块印制电路板，需要了解一些详细的制作步骤和注意事项。接下来，我们将根据不同的步骤进行分类，一一介绍。
一、准备工作
1. 设计电路图
在制作印制电路板之前，需要根据电路需求，绘制相应的电路图。这个步骤需要十分仔细和准确，电路图设计的好坏直接影响印制电路板的成功率。
2. 制作电路板模板
制作电路板模板的方式有很多种，可以通过自己手工刻蚀，也可以通过购买现成的电路板模板。大多数情况下，购买现成的电路板模板可以更加省时省力，而且效果也更好。
3. 选购材料
印制电路板需要使用的材料包括铜板、蚀刻液、电路板胶、过孔垫等，需要根据自己的需求选择相应的材料。建议在选购时多留意一些品牌，质量相对更可靠。
二、蚀刻
1. 去膜
将铜板磨光，放入去膜剂中浸泡，去除铜板表面的氧化层。注意在处理过程中，要注意安全和防护，避免剂液的接触和吸入。
2. 布图
将电路板模板用细针刻划出来电路的图案，使之成为感性的铜膜图案。
3. 曝光
将由电路图转化成的网点图进行曝光，形成的网点图投影在经人工打制的感性铜膜上，用紫外线或光印刷机曝光一定时间后，将模板取走，留下的仅为被紫外光曝光过厚度为0.03~0.05mm铜膜的导电图案。
4. 蚀刻
将经过曝光的铜板放入蚀刻液中，使得不应该存在的铜层逐渐被腐蚀掉，制成想要的电路图案。需要注意的是，蚀刻液具有强腐蚀性，不能接触皮肤，需要佩戴手套和护目镜等防护用具。
三、钻孔
将电路板钻起孔来，钻孔需要使用钻头和钻床，可以通过机械方法或者手工方法进行。需要注意的是，制作过程中需要保持电路板清洁，并且为了保证孔的质量，需要用支架保持电路板的稳定，用润滑剂涂在钻头上，以防止电路板的破坏。
四、贴膜
将胶纸贴在电路板上，保护电路板并抵消偏差。将涂有电路板画面的胶纸贴在前面，然后将贴有粘合剂的胶纸粘在电线盘表面上。
覆铜板工艺流程介绍
覆铜板工艺流程介绍
第一步：设计电路板图纸。首先需要根据电路设计要求，使用CAD软件进行电路板的设计和布局。设计完成后，将电路板图纸输出成Gerber文件。
第二步：制作基材。选用适当的基材材料，如玻璃纤维布或者环氧树脂板，然后根据电路板图纸裁剪成对应尺寸的基材。
第三步：化学处理基材。将基材在碱性溶液中进行清洗和蚀刻处理，以去除表面污垢和铜层氧化物，同时增加铜层的粗糙度，以便于铜箔的附着和电镀。
第四步：覆铜箔。在基材表面通过热压的方式将覆铜箔与基材粘合，形成基材的铜箔覆盖层。这一步旨在提高电路板的导电性能和机械强度。
第五步：光绘图形。将Gerber文件应用于光绘设备上，利用光阻膜覆盖整个电路板表面，并在特定部位通过光刻技术曝光形成电路板的图形图案。
第六步：蚀刻图形。将光刻后的电路板在化学蚀刻液中进行蚀刻处理，去除未被光刻保护的铜箔，形成所需的导线和焊盘等图形。
第七步：去除光阻。最后，使用化学溶剂去除剩余的光阻膜，暴露出完整的铜导线和焊盘。
通过以上的工艺流程，可以制备出具有良好导电性能和机械强度的覆铜板，为电路板的制造提供了重要的工艺支持。覆铜板工艺是电路板制造中至关重要的一环，其质量和性能直接影响着电路板的稳定性和可靠性。下面我们继续介绍一些覆铜板的工艺流程和相关技术细节。
第八步：电镀。在蚀刻完毕后的铜导线和焊盘上进行化学镀铜，以增加其导电能力和增加厚度。
第九步：防腐处理。通过喷涂或浸润的方式，将覆铜板进行防腐蚀处理，以增加其使用寿命和抗氧化能力。
第十步：表面处理。铜箔覆盖的表面进行打磨和喷涂等方法，以提高其表面平整度和外观质量。
第十一步：检测。通过X射线检测、针孔检测、显微镜检验等一系列的严格检测手段，确保覆铜板的质量符合要求。
第十二步：包装出货。合格的覆铜板进行包装，统一计量，标记相关信息，然后安全出货。
在覆铜板的制造过程中，铜箔的厚度和性能是十分重要的一环。一般来说，铜箔的厚度有不同的规格，比如1oz，2oz，3oz等，这些表示每平方英尺的铜箔重量。铜箔的厚度直接影响着覆铜板的导电性和散热性能，对于高功率和高频电路板尤为重要。 另外，选择合适的覆铜板工艺对于不同类型的电路板也是十分关键的。比如，在高频线路中，为了提高传输性能和减小信号衰减，需要采用特殊的覆铜板工艺来减小介质损耗和增加铜箔的精密度。
覆铜板制作印刷电路板的原理离子方程式
覆铜板制作印刷电路板的原理离子方程式
一、覆铜板制作印刷电路板的原理
1.1 印刷电路板简介
印刷电路板（Printed Circuit Board， PCB）是一种用于机械支撑和电气连接的塑料基板，上面覆盖有导电线路。PCB广泛应用于电子设备、通信设备、计算机设备、医疗器械等领域。
1.2 覆铜板制作印刷电路板的原理
覆铜板制作印刷电路板的主要原理是通过覆铜板、蚀刻、化学镀铜等工艺步骤，将电路图案形成在基板上，并实现导电线路。其中，化学镀铜是制作印刷电路板中的重要环节之一。
1.3 覆铜板的选择
覆铜板的选择对印刷电路板的质量和性能有着重要影响。一般来说，覆铜板应具备良好的导电性能、耐腐蚀能力和机械强度。常用的覆铜板厚度包括1oz（35um）、2oz（70um）和3oz（105um）等。
1.4 蚀刻工艺
蚀刻是在覆铜板上通过化学溶液去除多余铜层，形成所需的导电线路。蚀刻工艺需要配合光刻和腐蚀等步骤，能够快速、精确地形成电路图案。在化学溶液中，铜表面的电离反应十分关键。
1.5 化学镀铜
化学镀铜是将铜层均匀地沉积在基板表面，以修复蚀刻后的铜层。通过向化学镀铜槽中通入工作电解质，阴极反应和阳极反应的离子方程式能够揭示化学镀铜的原理。
1.6 覆铜板制作印刷电路板的工艺流程
覆铜板制作印刷电路板的工艺流程主要包括：基板预处理、光刻制版、蚀刻、化学镀铜、阻焊油涂覆、丝印标识、组装等步骤。化学镀铜是其中的关键环节之一。
二、化学镀铜的原理离子方程式
2.1 化学镀铜原理
化学镀铜是指在基板表面通过化学还原的方法，将铜离子还原成金属铜沉积在基板表面。这种方法具有成本低、工艺简单等优点，被广泛应用于PCB制造中。
2.2 化学镀铜的离子方程式
化学镀铜涉及到电化学原理，其过程包括阳极反应和阴极反应。在化学镀铜槽中，加入工作电解质，通以电流后，铜离子发生还原沉积到基板表面。其离子方程式如下：
在阳极处：
pcb铜基板工艺流程

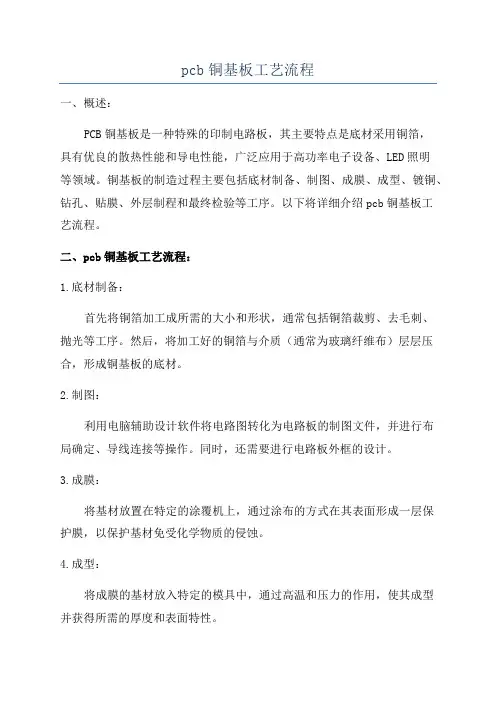

pcb铜基板工艺流程
一、概述：
PCB铜基板是一种特殊的印制电路板，其主要特点是底材采用铜箔，具有优良的散热性能和导电性能，广泛应用于高功率电子设备、LED照明等领域。铜基板的制造过程主要包括底材制备、制图、成膜、成型、镀铜、钻孔、贴膜、外层制程和最终检验等工序。以下将详细介绍pcb铜基板工艺流程。
二、pcb铜基板工艺流程：
1.底材制备：
首先将铜箔加工成所需的大小和形状，通常包括铜箔裁剪、去毛刺、抛光等工序。然后，将加工好的铜箔与介质（通常为玻璃纤维布）层层压合，形成铜基板的底材。
2.制图：
利用电脑辅助设计软件将电路图转化为电路板的制图文件，并进行布局确定、导线连接等操作。同时，还需要进行电路板外框的设计。
3.成膜：
将基材放置在特定的涂覆机上，通过涂布的方式在其表面形成一层保护膜，以保护基材免受化学物质的侵蚀。
4.成型：
将成膜的基材放入特定的模具中，通过高温和压力的作用，使其成型并获得所需的厚度和表面特性。 5.镀铜：
在成型完成的基材上镀上一层薄薄的铜层，以增加其导电性能。镀铜的方式通常有湿镀铜和干镀铜两种。
6.钻孔：
在铜基板上钻孔，用于连接不同层次的电路，通常采用机械钻孔或激光钻孔的方式进行。
7.贴膜：
在铜基板上贴上一层保护性膜层（通常为无机胶膜），以保护板表面不受腐蚀，同时也能增加板的机械强度。
8.外层制程：
对板的外层进行镀金、焊盘制作、喷阻焊油和剥雳等处理，以便与其他电子元器件的连接和安装。
9.最终检验：
对制作完成的铜基板进行外观检查、电气性能测试、可靠性测试等，确保其质量符合要求。
以上为pcb铜基板的工艺流程，不同厂商和不同要求的铜基板制作过程可能会有所差异，但基本的工艺流程是相似的。通过上述工艺流程，可以生产出高质量的pcb铜基板，用于各种电子设备的生产和应用。
超厚铜多层印制电路板制作工艺探讨
电路信息２０１３ Ｎｏ．５ 特种印制板制造技术Ｓｐｅｃｉａｌ ＰＣＢ
超厚铜多层印制电路板制作工艺探讨
Ｐａｐｅｒ Ｃｏｄｅ：Ｓ－０４８
范思维 唐宏华 陈春 陈裕韬
（深圳市金百泽电子科技股份有限公司，广东深圳５１８０４９）
（惠州市金百泽电路科技有限公司，广东惠州５１６０８３）
摘要 主要针对４１１．６１ａｍ（单位面积铜重量：１２０７／ 超厚铜箔多层ＰＣＢ的制作工艺进行研究， 采用铜箔反面蚀刻＋压合＋正面蚀刻的拈’．，有效解决了超厚铜蚀刻困难和压合填胶困 难等业界常见的技术难题，保证线 ｊ蚀刻质量和压合的效果。极大提升了品质，满足 了客户的特种需求。 关键词 铜厚４１ １．６ｇｍ多层印制板；超厚铜；反面蚀刻 中图分类号：ＴＮ４１ 文献标识码：Ａ 文章编号：１００９—００９６（２０１３）０５—００８３—０４
Ｔｈｅ ｔｅｃｈｎｏｌｏｇｙ ｏｆ ｐｒｏｄｕｃｔｉｏｎ ｐｒｏｃｅｓｓ ｆｏｒ ｓｕｐｅｒ
ｔｈｉｃｋ ｃｏｐｐ ｅｒ ｍｕｌｔｉｌａｙｅｒ ＰＣＢ
｝ Ｎ ｓｉ—ｗｅｉ ＴＡＮＧ Ｈｏｎｇ－ｈｕａ ＣＨＥＮ Ｃｈｕｎ ＣＨＥＮ Ｙｕ—ｔａｏ
Ａｂｓｔｒａｃｔ Ｔｈｉｓ ｐａｐｅｒ ｍａｉｎｌｙ ｉｌｌｕｓｔｒａｔｅｄ ｔｈｅ ｔｅｃｈｎｏｌｏｇｙ ｏｆ ｐｒｏｄｕｃｔｉｏｎ ｐｒｏｃｅｓｓ ｏｆ ｓｕｐｅｒ ｔｈｉｃｋ ｃｏｐｐｅｒ
．６ｐｍ（１２０ｚ／ｆ［２）ｍｕｌｔｉｌａｙｅｒ ＰＣＢ．Ｉｔ ｅｆｆｅｃｔｉｖｅｌｙ ｓｏｌｖｅｄ ｔｈｅ ｔｅｃｈｎｉｃａｌ ｐｒｏｂｌｅｍ ｏｆｅｔｃｈｉｎｇ ｈａｒｄｌｙ ａｎｄ ｄｉｆｉｃｕｌｔ ｒｅｓｉｎ ｆｉｌｌｉｎｇ ｚｓｉｎｇ ｃｏｐｐｅｒ ｂａｃｋ－ｅｔｃｈｉｎｇ，ｌａｍｉｎａｔｉｎｇ ａｎｄ ｐｏｓｉｔｉｖｅ ｅｔｃｈｉｎｇ．Ｔｈｅ ｑｕａｌｉｔｙ ｏｆ ｅｔｃｈｅｄ ｌｉｎｅ ａｎｄ ｌａｍｉｎａｔｉｏｎ ｗａｓ ａｓｓｕｒｅｄ．Ｉｔ Ｌｔｌｙ ｉｍｐｒｏｖｅｄ ｔｈｅ ｑｕａｌｉｔｙ ｏｆｔｈｅ ｐｒｏｄｕｃｔｉｏｎｓ，ａｎｄ ｍｅｅｔ ｔｈｅ ｃｕｓｔｏｍｅｒ＇ｓ ｓｐｅｃｉａｌ ｒｅｑｕｉｒｅｍｅｎｔｓ ｏｎ ｓｕｐｅｒ ｔｈｉｃｋ ｃｏｐｐｅｎ Ｋｅｙ ｗｏｒｄｓ ４１ １．６ｐｍ Ｃｏｐｐｅｒ Ｍｕｌｔｉｌａｙｅｒ ＰＣＢ；Ｓｕｐｅｒ Ｔｈｉｃｋ Ｃｏｐｐｅｒ；Ｂａｃｋ—Ｅｔｃｈｉｎｇ
软铜排制作流程
- 1 - 软铜排制作流程
软铜排是一种常见的导电材料，常用于电路板的制作。下面是软铜排的制作流程：
1. 材料准备：准备好所需的软铜板，一般厚度为0.5毫米至1.0毫米，尺寸根据需要裁剪。
2. 清洗处理：将软铜板表面去除油污和氧化物，以保证铜表面的洁净度和良好的导电性。
3. 压制成型：使用模具对软铜板进行压制成型，根据需要可以进行多次压制和修整。
4. 钻孔：根据电路板设计图纸，在软铜板上钻孔，以便连接电路。
5. 热处理：将软铜排进行热处理，以增加其硬度和耐腐蚀性。
6. 表面处理：根据需要，可以进行镀银、镀金、镀锡等表面处理，以增加软铜排的导电性和美观度。
7. 检测质量：对制作好的软铜排进行质量检测，确保其符合相关标准和要求。
以上就是软铜排的制作流程，制作过程需要注意安全和环保，确保生产过程的合法性和可持续性。
电路板的生产过程
电路板的生产过程
电路板的生产是个很艰难的过程，它需要很多步骤，每一步骤都是要仔细完成的，不能有一步之差，下面我们就简单里了解一下电路板的生产过程：
1、开料：大板料→按开料要求切板→锔板→啤圆角/磨边→出板在符合要求的大张板材上，板料一般分为：41'X49、40'X48‘等，目的是根据工程资料的mi要求，裁切成所需小块生产板件。
2、钻孔：上板→钻孔→下板→检查/修理跟据资料的位置钻出所求的孔径。
3、沉铜：磨板→烘干→沉铜自动线→下板→加厚铜→检查。
4、图形转移：磨板→印板→烘干→爆光→冲影→检查。
5、图形电镀：上板→除油→水洗二次→微蚀→水洗→酸洗→镀铜→水洗→浸酸→镀锡→水洗→下板→检查。
6、退膜：水膜→插架→浸碱→冲洗→擦洗→过机→检查。
7、蚀刻：蚀刻是利用化学反应法将非线路部位的铜层腐蚀去。
8、绿油：磨板→印感光绿油→锔板→冲影→磨板→印板→烘板→检查目的：绿油是将绿油菲林的图形转移到板上，起到维护线路和阻止焊接的作用。
9、字符：绿油终锔后→冷却静置→调网→印字符→后锔→检查目的：字符是提供一种便于辩认的字符符号在安装电子原件时起指示作用。
10、镀金手指：上板→除油→水洗两次→微蚀→水洗两次→酸洗→镀铜→水洗→镀镍→水洗→镀金使之更具有硬度的耐磨性目的插头手指上镀上一层要求厚度的镍、金层。
11、喷锡板：微蚀→风干→预热→松香涂覆→焊锡涂覆→热风平整→风冷→洗涤风干以保护铜面不蚀氧化，目的喷锡是未覆盖阻焊油的裸露铜面上喷上一层铅锡。
12、成型：分为锣板和啤板，目的通过模具冲压或数控锣机锣出客户所需要的形状的方法，数据锣机板与啤板的精确度较高，手切板最低具只能做一些简单的外形。
13、测试：上模→放板→测试→合格→fqc目检→不合格→修理→返测试→ok检测目视不易发现到开路，目的通过电子100％测试，短路等影响功能性之缺陷，主要分为测试架测试和飞针测试。
PCB基材覆铜板生产过程与工艺原理
PCB基材覆铜板生产过程与工艺原理
PCB（Printed Circuit Board，印刷电路板）是现代电子产品不可或缺的组成部分之一、PCB基材覆铜板是PCB制作中的关键工序之一，它提供电路连接的基础，并且对最后产品的性能和可靠性有着重要影响。
1.基材选择：常见的PCB基材有玻璃纤维布覆铜板（FR-4）、高温陶瓷基板等。选择合适的基材取决于电路板的使用环境、电性能要求等因素。
2.表面处理：基材表面需要进行处理，以保证覆铜层与基材之间的粘附强度。常见的表面处理方式包括化学处理、机械处理等。
3.铜箔铺设：将铜箔放在基材上，并通过加热和压力使其与基材结合。铜箔的厚度会根据电路的需求而定，一般有1/2盎司、1盎司等不同规格。
4.图形制作：通过光刻蚀除方式将需要的电路图案印在覆铜板上，形成所需的导线和连接孔。
5.蚀刻：将不需要的铜箔部分蚀刻掉，只留下需要的电路图案。
6. 焊接覆盖层：通过覆盖层（solder mask）保护电路板，防止短路和损坏。覆盖层的材料一般为有机聚合物。
7.防腐蚀处理：将电路板进行防腐蚀处理，以延长其寿命和可靠性。
在PCB基材覆铜板的生产过程中，有一些重要的工艺原理需要考虑：
1.粘附强度：基材与覆铜层之间的粘附强度直接影响到电路板的可靠性。通过表面处理等方式可以提高粘附强度。 2.电性能：铜箔作为导电材料，其电阻率和电导率对电路板的性能有一定影响。通过选择合适的铜箔材料以及控制覆铜板的厚度可以达到设计要求。
3.光刻制版：通过光刻技术可以在覆铜板上制作精密的电路图案。在光刻制版过程中，需要使用感光胶和光刻机等设备来实现。
4.蚀刻：蚀刻是将不需要的铜箔部分去除的关键步骤。常用的蚀刻方法包括化学蚀刻和机械蚀刻。
5.焊接覆盖层：焊接覆盖层的作用是保护电路板，防止其与外界环境发生接触，从而避免短路和损坏。
在整个PCB基材覆铜板生产过程中，需要精密的设备和工艺控制，以确保电路板的性能和可靠性。不同电路板的需求也会有所不同，因此制造商需要根据具体要求来选择合适的工艺和生产方式。
覆铜板制作方法
覆铜板制作方法
覆铜板是一种常用的电路板材料，它由基板和覆铜层组成。基板通常采用玻璃纤维、环氧树脂等材料，而覆铜层则是通过化学方法将铜箔覆盖在基板表面而成。覆铜板制作方法主要包括以下几个步骤：
1. 基板制备：首先需要准备好基板，通常采用玻璃纤维、环氧树脂等材料制成。基板的厚度和尺寸可以根据需要进行调整。
2. 清洗基板：将基板放入清洗槽中，用清洗液清洗基板表面，去除表面的污垢和油脂，保证基板表面干净。
3. 化学处理：将清洗后的基板放入化学处理槽中，进行化学处理。化学处理的目的是在基板表面形成一层化学反应产生的铜离子，为后续的覆铜做好准备。
4. 覆铜：将处理好的基板放入覆铜槽中，通过电解的方式将铜箔覆盖在基板表面。覆铜的厚度可以根据需要进行调整。
5. 图形化：将覆铜板放入光刻机中，通过光刻技术将电路图形形成在覆铜板表面。光刻技术是一种将光线照射在光敏材料上，形成图形的技术。
6. 蚀刻：将图形化后的覆铜板放入蚀刻槽中，通过化学反应将未被光刻覆盖的铜箔蚀刻掉，形成电路图形。
7. 清洗：将蚀刻后的覆铜板放入清洗槽中，用清洗液清洗掉蚀刻产生的残留物，保证电路板表面干净。
8. 钻孔：将清洗后的电路板放入钻孔机中，通过钻孔技术将电路板上需要连接的部分钻孔，形成导电孔。
9. 焊接：将电子元件焊接在电路板上，形成电路。
以上就是覆铜板制作的主要步骤。在实际制作中，还需要注意一些细节问题，如化学处理时间、覆铜厚度、光刻曝光时间等。只有严格按照制作流程进行操作，才能制作出高质量的覆铜板。
