【CN209668254U】一种真空快速发生与释放管路【专利】

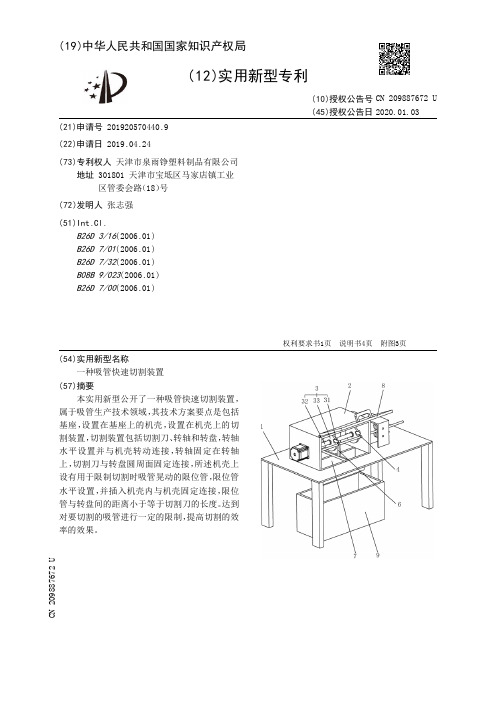

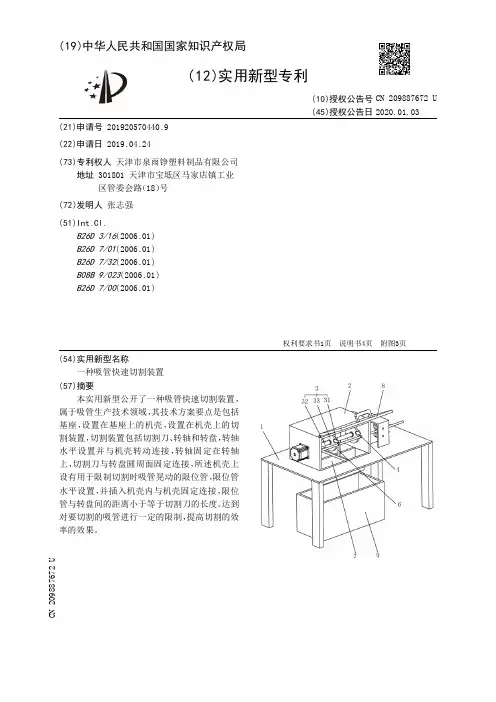

【CN209887672U】一种吸管快速切割装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920570440.9(22)申请日 2019.04.24(73)专利权人 天津市泉雨铮塑料制品有限公司地址 301801 天津市宝坻区马家店镇工业区管委会路（18）号(72)发明人 张志强 (51)Int.Cl.B26D 3/16(2006.01)B26D 7/01(2006.01)B26D 7/32(2006.01)B08B 9/023(2006.01)B26D 7/00(2006.01)(54)实用新型名称一种吸管快速切割装置(57)摘要本实用新型公开了一种吸管快速切割装置，属于吸管生产技术领域，其技术方案要点是包括基座，设置在基座上的机壳，设置在机壳上的切割装置，切割装置包括切割刀、转轴和转盘，转轴水平设置并与机壳转动连接，转轴固定在转轴上，切割刀与转盘圆周面固定连接，所述机壳上设有用于限制切割时吸管晃动的限位管，限位管水平设置，并插入机壳内与机壳固定连接，限位管与转盘间的距离小于等于切割刀的长度。
达到对要切割的吸管进行一定的限制，提高切割的效率的效果。
权利要求书1页 说明书4页 附图3页CN 209887672 U 2020.01.03C N 209887672U权 利 要 求 书1/1页CN 209887672 U1.一种吸管快速切割装置，包括基座(1)，设置在基座(1)上的机壳(2)，设置在机壳(2)上的切割装置(3)，切割装置(3)包括切割刀(31)、转轴(32)和转盘(33)，转轴(32)水平设置并与机壳(2)转动连接，转轴(32)固定在转轴(32)上，切割刀(31)与转盘(33)圆周面固定连接，其特征在于：所述机壳(2)上设有用于限制切割时吸管晃动的限位管(4)，限位管(4)水平设置，并插入机壳(2)内与机壳(2)固定连接，限位管(4)与转盘(33)间的距离小于等于切割刀(31)的长度。

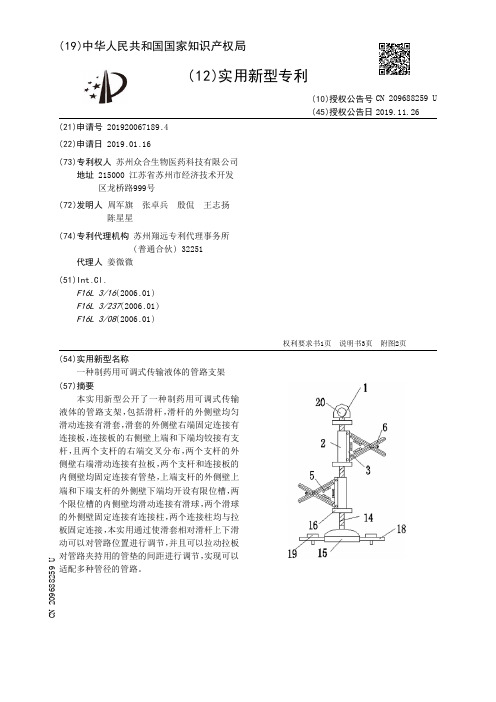

【CN209688259U】一种制药用可调式传输液体的管路支架【专利】
实用新型内容 [0003] 本实用新型的目的在于提供一种制药用可调式传输液体的管路支架，以解决上述 背景技术中提出的问题。 [0004] 为实现上述目的，本实用新型提供如下技术方案：一种制药用可调式传输液体的 管路支架，包括滑杆，滑杆的外侧壁均匀滑动连接有滑套，滑套的外侧壁右端固定连接有连 接板，连接板的右侧壁上端和下端均铰接有支杆，且两个支杆的右端交叉分布，两个支杆的 外侧壁右端滑动连接有拉板，两个支杆和连接板的内侧壁均固定连接有管垫。 [0005] 优选的，两个支杆的外侧壁均从前至后开设有滑槽，两个滑槽的内侧壁滑动连接 有螺钉，螺钉的外侧壁前端螺接有螺母。 [0006] 优选的，上端支杆的外侧壁上端和下端支杆的外侧壁下端均开设有限位槽，两个 限 位槽的内 侧壁均滑动连接有滑球 ，两个滑球的 外 侧壁固定连接有连接柱 ，两个连接柱均 与拉板固定连接，拉板的右侧壁固定连接有拉环。 [0007] 优选的，三个管垫的内侧壁均嵌有橡胶垫。 [0008] 优选的，滑杆的外侧壁设有螺纹，滑杆的外侧壁通过螺纹螺接有螺纹环，螺纹环与 滑套交错分布在滑杆上。 [0009] 优选的，滑杆的上端和下端分别固定连接有挂环和底座，底座的左侧壁和右侧壁 均固定连接有固定板，两个固定板均从上至下插接有紧固螺栓。 [0010] 与现有技术相比 ，本实用通过使滑套相对滑杆上下滑动可以对管路位置进行调 节，并且可以拉动拉板对管路夹持用的管垫的间距进行调节，实现可以适配多种管径的管 路。
4 .根据权利要求1所述的一种制药用可调式传输液体的管路支架，其特征在于：三个管 垫（5）的内侧壁均嵌有橡胶垫（17）。
5 .根据权利要求1所述的一种制药用可调式传输液体的管路支架，其特征在于：滑杆 （1）的外侧壁设有螺纹（14），滑杆（1）的外侧壁通过螺纹（14）螺接有螺纹环（16），螺纹环 （16）与滑套（2）交错分布在滑杆（1）上。

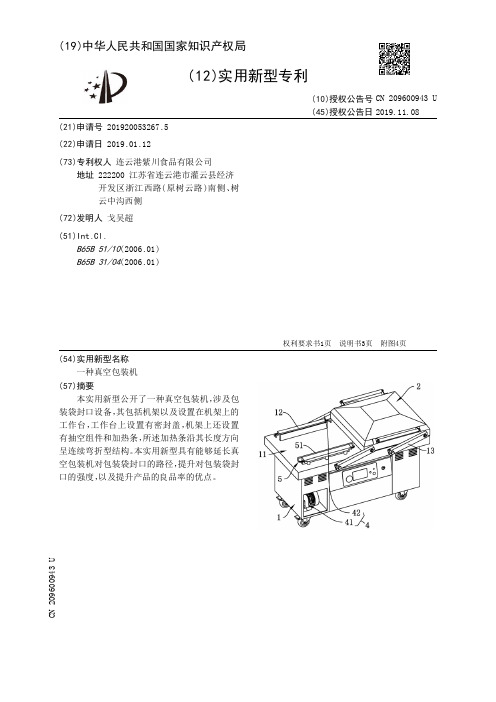

【CN209600943U】一种真空包装机【专利】
6 .根据权利要求5所述的一种真空包装机，其特征在于，所述驱动件为扭簧（52），所述 扭簧（52）套设在转 动杆（512）上 ，且所述扭簧（52）的 一端设置在承接板（12）上 ，所述扭簧 （52）的另一端设置在铰接杆（511）上。
背景技术 [0002] 真空包装机能够自动抽出包装袋内的空气，并在达到预定真空度后完成封口工序 的 一 种包装袋封口 设备。常被 用于食品行业 ，经过真空包装以 后 ，食品能 够抗氧化 ，从而达 到食品长期保存的目的。 [0003] 在现有技术中，真空包装机对包装袋往往进行直线型的封口。然而，当在包装小型 产品时 ，特别是含有油性较多产品时 ，封口线极易接触到油脂造成封口不牢固容易漏气、假 封口等现象，使产品的良品率大大降低，存在待改进之处。
权利要求书1页 说明书3页 附图4页
CN 209600943 U
CN 209600943 U
权 利 要 求 书
1/1 页
1 .一种真空包装机，包括机架（1）以及设置在机架（1）上的工作台（11），工作台（11）上 设置有密封盖（2），机架（1）上还设置有抽空组件（4）和加热条（3），其特征在于，所述加热条 （3）沿其长度方向呈连续弯折型结构。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920053267 .5
(22)申请日 2019 .01 .12
(73)专利权人 连云港紫川食品有限公司 地址 222200 江苏省连云港市灌云县经济 开发区浙江西路( 原树云路 )南侧、树 云中沟西侧

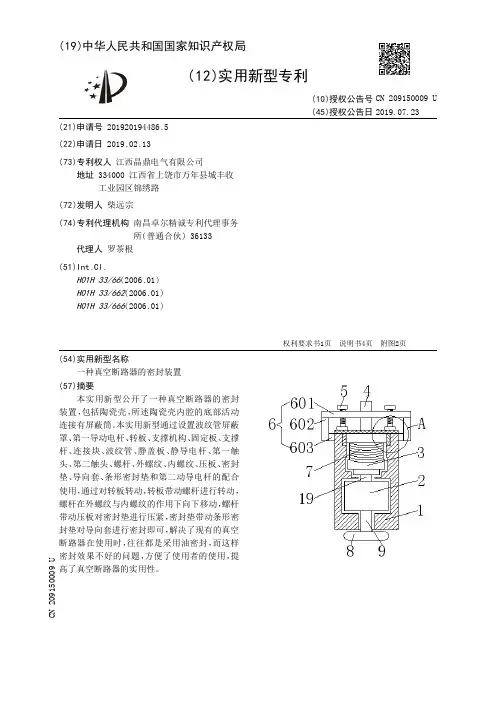

【CN209150009U】一种真空断路器的密封装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920194486.5(22)申请日 2019.02.13(73)专利权人 江西晶鼎电气有限公司地址 334000 江西省上饶市万年县城丰收工业园区锦绣路(72)发明人 柴远宗 (74)专利代理机构 南昌卓尔精诚专利代理事务所(普通合伙) 36133代理人 罗茶根(51)Int.Cl.H01H 33/66(2006.01)H01H 33/662(2006.01)H01H 33/666(2006.01)(54)实用新型名称一种真空断路器的密封装置(57)摘要本实用新型公开了一种真空断路器的密封装置，包括陶瓷壳，所述陶瓷壳内腔的底部活动连接有屏蔽筒。
本实用新型通过设置波纹管屏蔽罩、第一导动电杆、转板、支撑机构、固定板、支撑杆、连接块、波纹管、静盖板、静导电杆、第一触头、第二触头、螺杆、外螺纹、内螺纹、压板、密封垫、导向套、条形密封垫和第二动导电杆的配合使用，通过对转板转动，转板带动螺杆进行转动，螺杆在外螺纹与内螺纹的作用下向下移动，螺杆带动压板对密封垫进行压紧，密封垫带动条形密封垫对导向套进行密封即可，解决了现有的真空断路器在使用时，往往都是采用油密封，而这样密封效果不好的问题，方便了使用者的使用，提高了真空断路器的实用性。
权利要求书1页 说明书4页 附图2页CN 209150009 U 2019.07.23C N 209150009U权 利 要 求 书1/1页CN 209150009 U1.一种真空断路器的密封装置，包括陶瓷壳（1），其特征在于：所述陶瓷壳（1）内腔的底部活动连接有屏蔽筒（2），所述陶瓷壳（1）的顶部活动连接有密封垫（16），所述陶瓷壳（1）两侧的顶部均固定连接有支撑机构（6），所述支撑机构（6）的内腔设置有螺杆（12），所述螺杆（12）的顶部贯穿支撑机构（6）并延伸至支撑机构（6）的顶部，所述螺杆（12）的顶部固定连接有转板（5），所述螺杆（12）的底部固定连接有压板（15），所述陶瓷壳（1）内壁的顶部活动连接有导向套（17），所述导向套（17）的顶部固定连接有第一导动电杆（4），所述第一导动电杆（4）的顶部依次贯穿陶瓷壳（1）、密封垫（16）和支撑机构（6）并延伸至支撑机构（6）的顶部，所述导向套（17）的底部固定连接有波纹管（7），所述波纹管（7）的底部固定连接有波纹管屏蔽罩（3），所述波纹管屏蔽罩（3）的底部固定连接有第二动导电杆（19），所述第二动导电杆（19）的底部贯穿至屏蔽筒（2）的内腔，所述第二动导电杆（19）的底部固定连接有第一触头（10），所述屏蔽筒（2）内壁的底部贯穿设置有静导电杆（9），所述静导电杆（9）的顶部固定连接有第二触头（11），所述第一触头（10）的底部与第二触头（11）的顶部接触，所述静导电杆（9）的底部贯穿至陶瓷壳（1）的底部并固定连接有静盖板（8）。

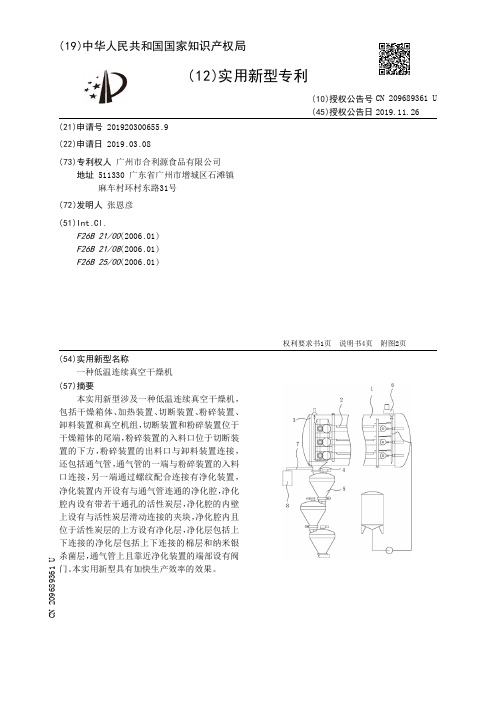

【CN209689361U】一种低温连续真空干燥机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920300655.9(22)申请日 2019.03.08(73)专利权人 广州市合利源食品有限公司地址 511330 广东省广州市增城区石滩镇麻车村环村东路31号(72)发明人 张恩彦 (51)Int.Cl.F26B 21/00(2006.01)F26B 21/08(2006.01)F26B 25/00(2006.01)(54)实用新型名称一种低温连续真空干燥机(57)摘要本实用新型涉及一种低温连续真空干燥机，包括干燥箱体、加热装置、切断装置、粉碎装置、卸料装置和真空机组，切断装置和粉碎装置位于干燥箱体的尾端，粉碎装置的入料口位于切断装置的下方，粉碎装置的出料口与卸料装置连接，还包括通气管，通气管的一端与粉碎装置的入料口连接，另一端通过螺纹配合连接有净化装置，净化装置内开设有与通气管连通的净化腔，净化腔内设有带若干通孔的活性炭层，净化腔的内壁上设有与活性炭层滑动连接的夹块，净化腔内且位于活性炭层的上方设有净化层，净化层包括上下连接的净化层包括上下连接的棉层和纳米银杀菌层，通气管上且靠近净化装置的端部设有阀门。
本实用新型具有加快生产效率的效果。
权利要求书1页 说明书4页 附图2页CN 209689361 U 2019.11.26C N 209689361U权 利 要 求 书1/1页CN 209689361 U1.一种低温连续真空干燥机，包括干燥箱体(1)、加热装置(2)、切断装置(3)、粉碎装置(4)、卸料装置(5)和真空机组(6)，所述切断装置(3)和粉碎装置(4)位于干燥箱体(1)的尾端，粉碎装置(4)的入料口位于切断装置(3)的下方，粉碎装置(4)的出料口与卸料装置(5)连接，其特征在于：还包括通气管(7)，所述通气管(7)的一端与粉碎装置(4)的入料口连接，另一端通过螺纹配合连接有净化装置(8)，所述净化装置(8)内开设有与通气管(7)连通的净化腔(81)，所述净化腔(81)内设有带若干通孔(86)的活性炭层(82)，所述净化腔(81)的内壁上设有与活性炭层(82)滑动连接的夹块(83)，所述净化腔(81)内且位于活性炭层(82)的上方设有净化层(9)，所述净化层(9)包括上下连接的棉层(91)和纳米银杀菌层(92)，所述通气管(7)上且靠近净化装置(8)的端部设有阀门(71)。
【CN209602542U】一种可加快微生物分解的装置【专利】
( 12 )实 用新型专利
(21)申请号 201920067058 .6
(22)申请日 2019 .01 .16
(73)专利权人 甘肃瑞和祥生物科技有限公司 地址 734000 甘肃省张掖市甘州区张靖公 路12公里
(72)发明人 赵强 吴承建 张玉胜 梁立强
( 57 )摘要 本实 用新型公 开了一 种可 加快 微生 物分解
的 装置 ，包括机壳 、工作平台 、端盖 、电 动伸缩杆 和凹槽，所述机壳内部的底端设有等间距分布的 凹槽 ，且凹槽的内部皆 安装有电 动伸缩杆 ，所述 电 动伸缩杆远离机壳的一侧设有工作平台 ，且工 作平台的 底端与电 动伸缩杆的输出端固定连接 ， 所述机壳的顶端设有端盖，且端盖底端的机壳内 部安装有等间距的紫外线杀菌灯，所述端盖位置 处的机壳内部皆设有第壳外部的一侧安 装有输氧管，所述机壳的外侧壁上安装有控制面 板。本实 用新型不仅提高了微生物分解的效率 ， 便于控制微生物的浓度，而且实现了微生物分解 的装置的升降功能。
6 .根据权利要求1所述的一种可加快微生物分解的装置，其特征在于：所述端盖（8）顶 端的中心位置处固定有把手（7）。
2
CN 209602542 U
说 明 书
1/3 页
一种可加快微生物分解的装置
技术领域 [0001] 本实用新型涉及微生物技术领域，具体为一种可加快微生物分解的装置。
背景技术 [0002] 微生物把有机物质经过代谢降解，变成简单有机物或无机物质的过程，从而便于 处理有机垃圾，所以人们很重视加快微生物分解装置的研发和实用性。 [0003] 现今市场上的此类装置种类繁多，基本可以满足人们的使用需求，但是依然存在 一定的问题，具体问题有以下几点。 [0004] 1、传统此类可加快微生物分解的装置缺少供氧的装置，从而难以加快微生物分解 的速率； [0005] 2、传统此类可加快微生物分解的装置缺少微生物浓度的检测装置，从而难以控制 微生物的生长； [0006] 3、传统此类可加快微生物分解的装置难以放置有机垃圾，从而不方便多有机垃圾 的处理。
【CN209853710U】一种方便清洗的真空灌装机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920640299.5(22)申请日 2019.05.06(73)专利权人 瑞莱思（北京）医疗器械有限公司地址 北京市大兴区中关村科技园区大兴生物医药产业基地永兴路25号1号楼C座319室(72)发明人 孙欣果 周尚照 (74)专利代理机构 重庆百润洪知识产权代理有限公司 50219代理人 刘岩(51)Int.Cl.B67C 3/26(2006.01)(54)实用新型名称一种方便清洗的真空灌装机(57)摘要本实用新型涉及灌装设备技术领域，且公开了一种方便清洗的真空灌装机，包括机架和双层管阀芯，所述双层管阀芯上安装有若干个阀。
该真空灌装机通过阀控制外部水流以及高温气体进入双层管阀芯，再由双层管阀芯将其导入真空灌装机内部，实现对真空灌装机的清洗与消毒。
权利要求书1页 说明书2页 附图2页CN 209853710 U 2019.12.27C N 209853710U权 利 要 求 书1/1页CN 209853710 U1.一种方便清洗的真空灌装机，其特征在于：包括机架和双层管阀芯，所述双层管阀芯包括外管和内管，所述内管和所述外管之间形成有密封腔体，所述外管上安装有若干个阀以及设有若干通孔，所述双层管阀芯竖直设置于所述机架的内腔。
2.根据权利要求1所述的一种方便清洗的真空灌装机，其特征在于：还设有用于向所述机架的内腔竖直分流的机架通孔，所述双层管阀芯设有与所述机架通孔相配合的开口。
3.根据权利要求2所述的一种方便清洗的真空灌装机，其特征在于：所述机架通孔的下端设有喷头。
4.根据权利要求1所述的一种方便清洗的真空灌装机，其特征在于：双层管阀芯上还包括若干个瓣膜，所述瓣膜内侧与所述双层管阀芯的内管外壁使用弹性元件进行连接。
5.根据权利要求1所述的一种方便清洗的真空灌装机，其特征在于：所述双层管阀芯和/或所述机架上设置有限位块。
