沪科版九年级物理《第十三章 了解电路》单元测试及答案
图3 了解电路测试题
学校 姓名 学号 成绩
一 选择题（每题3分，共42分）
1.关于摩擦起电，以下说法错误．．的是 （ ）
A．摩擦起电的原因是不同物质的原子核对核外电子的束缚本领不同
B．丝绸摩擦过的玻璃棒所带的电荷是正电荷
C．丝绸摩擦过的橡胶棒所带的电荷是负电荷
D．如果两个带电体互相吸引，那么它们一定带异种电荷
2.四个悬挂着的通草小球。相互作用情况如图1所示，那么D球可能（ ）
A．带与A球相同的电荷 B．带与B球相同的电荷
C．带与C球相同的电荷 D．不带电
3．“0.15A”最可能是下列哪个用电器工作时的电流（ ）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯
4.图2所示的电路中，连接正确的是（ ）
5.如图3所示，在“探究并联电路中电流的规律”时，小雨同学用电流表测出A、B、C点的电流，分别为IA=0.3A，IB=0.2A，IC=0.5A，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，分析数据，得出结论
B．换用不同规格的小灯泡，再测出几组电流值
C．改变电流表的量程，再测出几组电流值
D．对换L1和L2的位置，再测出一组电流值
6.下列做法在连接电路中没有必要的是（ ）
A．观察、认识仪器、仪表，阅读使用说明书，了解使用方法
B．每处接线都必须接牢，线端在接线柱上按顺时针旋转，保证接触良好
C．必须从电源正极开始依次连接各元件，最后达到电源负极
D．画好电路图，确认电路图无误后，再根据电路图连接电路
7.图4中的电路图和实物图相对应的是 （ ）
图8
图9 图11 图10 8.如图5所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（ ）
A. 甲接电流表，乙接电压表 B.甲、乙均接电压表
C. 甲、乙均接电流表 D. 甲接电压表，乙接电流表
9．如图6所示的电路中，闭合开关时，下列说法正确的是( )
A．两灯泡串联 B．电流表测的是总电流
C．电流表测的是L1的电流 D．电流表测的是L2的电流
10．某同学利用图7所示电路研究并联电路电流的规律。闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均不发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是( )
A．小灯泡发生短路 B．小灯泡发生断路
C．电流表使用的量程小了 D．电流表的接线柱接反了
11. 某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。下列电路图符合要求的是( )
12. 在如图9所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是：（ ）
A．电流一样大 B．较暗的灯中电流较大
C．较亮的灯中电流较大 D．条件不足无法判断
13.小明同学按照图10所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1、L2都不亮，电流表无示数，电压表有示数约为3V。则故障原因可能是（ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
14. 在图11所示的电路中，以下说法错误．．的是( )
A．只闭合开关S1，灯L2发光 B．只闭合开关S2，灯L1 L2发光
C．只闭合开关S3，灯L1发光 D．开关S1 、S2 、S3都闭合，灯L2发光
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14
答案 图5 图6 图7
二 填空题（每空2分，共28分）
1. 如图12所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上________（选填“同”或“异”）种电荷而相互 ．
2. 现在许多宾馆都利用房卡取电，如图13所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的
3.如图14所示，节日小彩灯是由许多小灯泡组成的，这些小灯泡总是同时闪亮、同时熄灭，它们在电路中的连接方式为 。
4. 物理学中规定： 定向移动的方向为电流的方向。要在一段电路中产生电流，它的两端就要有____________。
5. 如图15所示是一个能吹冷热风的电吹风的简化电路图，图中A是吹风机，B是电热丝（通电后能发热）。若只闭合开关S2，吹出的是_______风；若将S1 S2都闭合，吹出的是_______风。（均选填“冷”或“热”）
6. 如图16所示，电路的状态是_______（选填“通路”、“开路”或“短路”），此时电路中______电流（选填“有”或“无”），灯泡______发光（选填“会”或“不会”）。
7.如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是_______A，L2中的电流是_______A。
三 作图实验题（1题4分，2题6分，3题6分，1题14分，共28分）
1.图17是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。
2. 如图18所示是某学习小组在测量串联和并联电路的电压实验中出现的现象，请在下面横线上写出造成其现象的原因。
班级 姓名 考号
图14 图13 图12
图17 图16 图15 图17
图18
图21
甲的问题： ；
乙的问题： ；
丙的问题： 。
3. 根据图19所示的电路图连接图20，要求导线不要交叉，电流表使用0~0.6A量程
4.小明等4人实验小组用如图21所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压UAB、 L2两端的电压UBC和L1 L2两端的总电压UAC将第一次测出的电流填入下表：
L1两端的电压UAB L2两端的电压UBC L1 L2两端的总电压UAC
第一次测量 1.5 1.5 3
第二次测量 1.6 1.4 3
第三次测量 1.2 1.8 3
（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是________（选填“正确”或“错误”）的，他得出这样的结论是因为
。
（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量。
方法一：改变电源电压（电池个数）
方法二：更换其中一个灯泡（规格不同）
请你根据他们的实验过程和有关数据回答下列问题。
①在拆接电路时，开关必须是________的。经检查
无误后，再闭合开关。
②上面设计的表格中存在的不足之处是
③表格补充完整后，通过对上面数据的分析可知：
后面两次实验是采用方法 来进行的，实验的结论是： 。
第十三章了解电路测试题
一 选择题（每题3分，共42分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14
答案 C D D C B C C A C B B A C D
二 填空题（每空2分，共28分） 图20 图19
1.同 排斥
2.总开关 并联
3.串联
4.正电荷 电压
5.冷 热
6.开路 无 不会
7. 0.7 0.9
三 作图实验题（1题4分，2题6分，3题6分，1题14分，共28分）
1.
2. 甲的问题：正负接线柱接反了；
乙的问题：选择电压表的量程过小；
丙的问题：所测电压超过了电压表的量程。
3.
4.（1）错误 实验所用的灯泡规格相同
（2）①断开 电路连接 ②物理量（或电压）没有单位 ③二 串联电路两端的电压等于各部分电路两端的电压之和

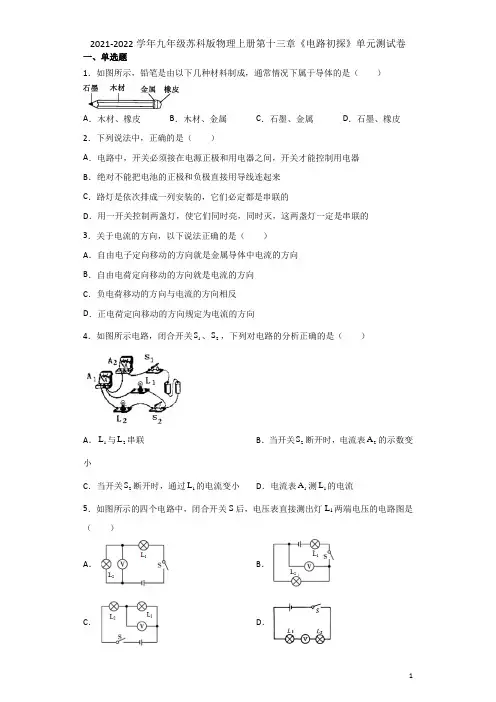

第十三章《电路初探》单元测试卷 2021-2022学年九年级苏科版物理上册(word版含答案)
1 2021-2022学年九年级苏科版物理上册第十三章《电路初探》单元测试卷
一、单选题
1．如图所示，铅笔是由以下几种材料制成，通常情况下属于导体的是（ ）
A．木材、橡皮 B．木材、金属 C．石墨、金属 D．石墨、橡皮
2．下列说法中，正确的是（ ）
A．电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器
B．绝对不能把电池的正极和负极直接用导线连起来
C．路灯是依次排成一列安装的，它们必定都是串联的
D．用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的
3．关于电流的方向，以下说法正确的是（ ）
A．自由电子定向移动的方向就是金属导体中电流的方向
B．自由电荷定向移动的方向就是电流的方向
C．负电荷移动的方向与电流的方向相反
D．正电荷定向移动的方向规定为电流的方向
4．如图所示电路，闭合开关1S、2S，下列对电路的分析正确的是（ ）
A．1L与2L串联 B．当开关2S断开时，电流表2A的示数变小
C．当开关2S断开时，通过1L的电流变小 D．电流表1A测1L的电流
5．如图所示的四个电路中，闭合开关S后，电压表直接测出灯L1两端电压的电路图是（ ）
A． B．
C． D． 2 6．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（ ）
A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A
7．某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。当电源开关S1闭合时，指示灯亮起；人站在平衡车踏板上，开关S2自动闭合时，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作。下列电路图中符合上述要求的是（ ）
A． B． C． D．
8．在如图所示的电路中，下列分析不正确的是（ ）
A．只闭合1S时，1L发光、2L不发光，1A测1L的电流，2A无示数 3 B．只闭合3S时，1L、2L都发光，1A、2A的示数相等

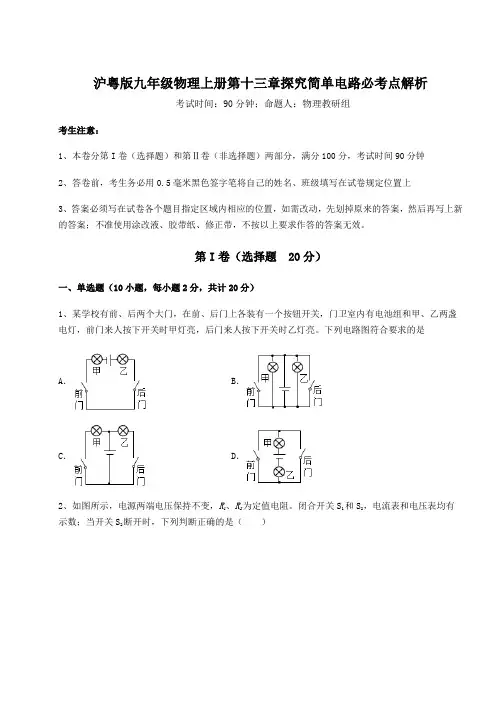

2022年沪粤版九年级物理上册第十三章探究简单电路必考点解析试题(含答案解析)
沪粤版九年级物理上册第十三章探究简单电路必考点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是
A． B．
C． D．
2、如图所示，电源两端电压保持不变，R1、R2为定值电阻。闭合开关S1和S2，电流表和电压表均有示数；当开关S2断开时，下列判断正确的是（ ）
A．电流表示数不变，电压表示数变小 B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小 D．电流表示数变小，电压表示数不变
3、关于玻璃棒与绸子摩擦起电，下列说法正确的是（ ）
A．玻璃棒因失去电子而带正电
B．玻璃棒对电子的束缚能力弱，得到电子而带负电
C．将摩擦后的玻璃棒靠近绸子，它们会相互排斥
D．这一过程产生了新的电荷
4、下列估测，最接近生活实际的是（ ）
A．中学生课桌的高度约8dm B．人正常步行的速度约18km/h
C．九年级物理课本重约10N D．家用台灯的额定电流约2A
5、分别将下列物体接在如图所示电路的A、B两点间，闭合开关，能使灯泡发光的是（ ）
A．干木条 B．铅笔芯 C．塑料棒 D．陶瓷棒
6、如图所示，灯泡1L、2L串联的电路是（ ） A． B．
C． D．
7、在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”使飞起来，如图所示。关于该实验下列说法正确的是（ ）

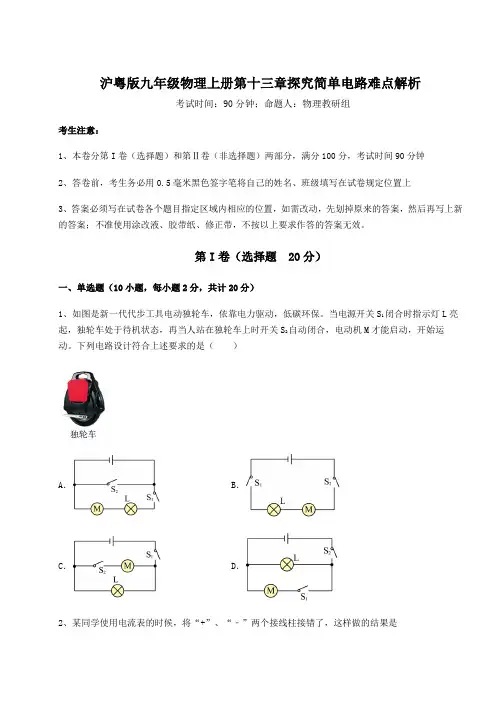

重难点解析沪粤版九年级物理上册第十三章探究简单电路难点解析试题(含解析)
沪粤版九年级物理上册第十三章探究简单电路难点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、如图是新一代代步工具电动独轮车，依靠电力驱动，低碳环保。当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下列电路设计符合上述要求的是（ ）
A． B．
C． D．
2、某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是 A．指针偏转角度变小
B．指针不动
C．指针偏转角度变大
D．指针反向偏转
3、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（ ）
A．电源没电 B．开关断路
C．灯泡断路 D．灯泡短路
4、将与毛皮摩擦过的塑料梳子靠近不带电的小纸屑，小纸屑容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（ ）
A．两个底面平整的铅块，挤压后能“粘”在一起
B．书本被水浸湿后，里面的纸张全部粘在一起
C．干燥的天气里，化纤布料的衣服容易“粘”在身上
D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口
5、一个电路中有两盏电灯1L和2L，则下列判断正确的是（ ）
A．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联
B．若一盏灯暗，另一盏灯亮，则能判断是串联还是并联 C．若测得通过每盏电灯的电流不相等，则两灯的连接方式一定为并联
九年级物理上册《第十四章 了解电路》单元检测卷及答案(沪科版)
第 1 页 共 8 页 九年级物理上册《第十四章 了解电路》单元检测卷及答案(沪科版)
一、填空题(每空2分,共40分)
1.如图所示,将玻璃板架到两摞书之间,下方放一些小纸屑,用丝绸在玻璃板上反复摩擦,小纸屑就会上下跳跃.这是因为摩擦后的玻璃板带上电荷,能
小纸屑,小纸屑与玻璃板接触后,带上
(选填“同种”或“异种”)电荷,又互相排斥.
2. 如图所示为人们所喜爱的电动自行车,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的 ,给电动车充电时,蓄电池相当于电路中的 ,将电能转化为 储存起来.
3.某品牌榨汁机为了保障安全,设置了双开关——电源开关S1和安全开关S2,当杯体放置在主机上时,S2自动闭合,此时再闭合S1,榨汁机才能启动,则这两个开关是 联的.某品牌抽油烟机的主要部件是照明灯和抽气扇(电动机),它们可以独立工作,互不影响,则照明灯和抽气扇是
联的.
4.有一种节日小彩灯上串联着20只小灯泡,当将其接入电压为220 V的家庭电路时,每只小灯泡都正常发光,若电源插头处的电流为150 mA,那么通过第5只小灯泡的电流是 A;每只小灯泡两端的工作电压是 V.
5.某拆弹专家正在拆除设置在飞机上的定时爆炸装置,如图所示.为使爆炸装置停止工作,应剪断导线 (选填“a”或“b”).拆除前起爆器上 (选填“有”或“没有”)电流通过,因为起爆器 (选填“是开路”或“被短路”).
6. 如图所示,要使灯L1和L2串联,则应该只闭合开关 ;如果要使灯L1和L2并联,则应该只闭合开关 ;绝对不允许同时闭合的开关是 . 第 2 页 共 8 页 7.如图甲所示的电路,闭合开关后,两灯泡正常发光,电压表V1和V2的指针位置相同,如图乙所示,则L2两端的电压为
V,L1两端的电压为 V,电源电压为 V.
沪科版九年级物理《了解电路》常见中考题汇总
快乐学习 净中物理
第 1 页 共 2 页 1 图5 班 级： 姓 名： 号 数： 沪科版九年级物理《了解电路》常见中考题汇总
班级： 姓名： 号数： 成绩：
一、选择题：
1. “每天‘吃’进750吨生活垃圾，每年‘吐’出1亿度电”是对我省第一家垃圾发电厂——晋江市垃圾发电综合处理厂为社会创造巨大效益的形象说明。该厂还把焚烧后剩下的残渣加工成建筑材料。下列关于晋江市垃圾发电综合处理厂的几条说法中，错误的是( )
A.环保节能 B.浪费资源高污染 C.变废为宝 D.合理地利用能量的转化
2. 下列做法中，正确的是( )
A、为了节约用电，夏天使用空调时把温度调得很低
B、废旧的干电池不会污染环境，没有必要进行集中分类处理
C、为了节约用电，要养成随手关灯的习惯
D、用湿布擦正在发光的白炽灯和日光灯
3. 在下列仪器中,能检验物体是否带电的是( )
A.电压表 B.电流表 C.电能表 D.验电器
4. 把一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则这个小球( )
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电
5. 下列物体中属于导体的是( )
A. 硬币 B.橡胶棒 C.玻璃杯 D. 干燥的木棒
6. 下列物体中属于绝缘体的是( )
A.铜钥匙 B.不锈钢杯 C.瓷碗 D.硬币
7. 一部录音机要求电源电压是9V，如果用干电池作电源，则需要将( )
A．6节干电池并联 B．6节干电池串联
2020年沪科版九年级物理第十四章《了解电路》单元试卷(解析版)
第十四章 了解电路
一、选择题
1.电路中形成电流的条件是
A. 电路两端要有电压 B. 电路是闭合的
C. 电路两端既要有电压，且电路又是闭合的 D. 电路中要有电子
【答案】C
【解析】
试题分析：电源是提供电压的装置，有电压时，电路还必须是通路，电路中就会有持续电流．电路中形成持续电流的条件是：有电源，电路是闭合电路．
考点：本题考查有持续电流的条件
点评：（1）掌握电源是提供电能的，有电源能得到电压，电压是形成电流的原因．
（2）掌握电路的三种状态：通路、断路和短路．
2.如图所示，绝缘细丝吊着甲、乙两个轻质通草球，下列说法正确的是
A. 甲球不带电，乙球带正电 B. 甲球带正电，乙球带负电
C. 甲球可能带正电，乙球可能不带电 D. 两球都带电，且带的是同种电荷
【答案】D
【解析】
【分析】
同种电荷相互排斥，异种电荷相互吸引．
【详解】根据图可知，甲、乙两球相互排斥，根据电荷间的作用规律，同种电荷相互排斥可知，两球都带电，且带的是同种电荷．
故选D．
3.如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下列判断正确的是
A. 甲、乙都是电流表 B. 甲、乙都是电压表
C. 甲是电流表，乙是电压表 D. 甲是电压表，乙是电流表
【答案】C
【解析】
【详解】若甲是电压表，则右边灯泡短路，不能发光，所以甲是电流表；此时若乙是电流表会造成电源短路，所以乙是电压表．
4.如图所示,将一带正电的玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动．对吸管A 端带电性质判断正确的是
A. 若相互吸引，一定带正电
B. 若相互吸引,一定带负电
考点解析-沪粤版九年级物理上册第十三章探究简单电路定向攻克试题
沪粤版九年级物理上册第十三章探究简单电路定向攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示。由此可判断（ ）
A．甲带正电 B．乙带正电 C．乙不带电 D．丙带负电
2、如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（ ）
A．1L断路 B．2L断路 C．1L短路 D．2L短路 3、玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（ ）
A． B．
C． D．
4、《危险化学品安全管理条例》要求，学校危化品储藏室的门上要装两把锁，只有学校分管领导和管理员同时启用钥匙才能触发保险栓，从而打开储藏室的门。如果启用钥匙相当于闭合开关，下列简化电路，符合要求的是（ ）
A． B．
C． D．
5、青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（ ）
A． B．
C． D．
6、如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
2018-2019学年上学期九年级物理第13章《电路初探》填空题专练(含解析)
25 2018-2019学年上学期九年级物理第13章《电路初探》填空题专练
1．（2018•宁夏）同学们在经过十字路口时要注意按交通指示灯行走。路口交通指示灯通过三种不同額色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解，可以指断三种颜色的指示灯连接方式应是 联（选填“串”或“并”）。为防止汽车超速，在路口往往安装有被人们称为电子眼的测速雷达，雷达是利用 的反射来探测物体位置的。
2．（2018•镇江）图中，电压表的示数为 V。
3．（2018•新疆）两节干电池串联后的电压为 V，用它给一辆电动玩具车做电源，玩具车前进时相对于客厅的电视机是 的（选填“运动”或“静止”），此过程将 能转化为机械能。
4．（2018•长春）如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是 联；用移动电源为手机充电时，手机相当于电路中的 。
5．（2018•昆明）读数与作图：图中，电压表的示数是 V。
6．（2018•江西）快乐学习，轻松考试，请你写出：一节新干电池的电压为 V，我国家庭电路的电压为 V。
7．（2018•江西）简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的 ；充电宝给手机充电时，充电宝相当于简单电路中的 。
8．（2018•江西）公路上，路灯的连接方式是 联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是 联。
9．（2018•襄阳）电流表内部电阻很小，当电流表 联接入电路中时，电路的总电阻和电流的变化可
25 以忽略。但是，电流表的接入使电路有所变化，测量是有误差的，由此引起电流的测量值比真实值略
（填“大”或“小”）。
10．（2018•菏泽）如图所示的电压表的示数为
考点解析沪粤版九年级物理上册第十三章探究简单电路专项攻克试题(解析版)
沪粤版九年级物理上册第十三章探究简单电路专项攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（ ）
A．塑料小勺能吸引胡椒粉是因为它带了电
B．若塑料小勺带负电是因为它失去了电子
C．塑料小勺带电是通过摩擦的方法创造了电荷
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
2、如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（ ）
A． B． C． D．
3、有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，两球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
4、医院入口处的扫码测温系统工作时，扫码为绿码，开关1S闭合；测温正常，开关2S闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）
A． B．
C． D．
5、下列电路中电压表测量R2两端电压，且电路连接正确的是（ ） A． B．
沪粤版九年级物理上册第十三章达标检测卷附答案
沪粤版九年级物理上册第十三章达标检测卷
一、选择题(每题3分，共36分)
1．小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏( )
A．带正电 B．带负电 C．不带电 D．一定带电
2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲( )
A．一定带正电荷
B．一定带负电荷
C．可能带负电荷
D．可能带正电荷
3．在如图所示的电路中，闭合开关S，小灯泡L1、L2并联的是( )
4．如图所示，在“探究并联电路中电流的规律”时，小刚同学用电流表测出A、B、C点的电流，分别为IA＝0.3 A，IB＝0.2 A，IC＝0.5 A，在表格中记录数据后，下一步应该做的是( )
A．整理器材，分析数据，得出结论
B．换用不同规格的小灯泡，再测出几组电流值
C．改变电流表的量程，再测出几组电流值
D．对换L1和L2的位置，再测出一组电流值
5．小明家的智能锁需通过“密码＋指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器 发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机 ，开锁成功。下列电路设计符合要求的是( )
6．下列电路图中，电流表能直接测量灯L1电流的是( )
7．如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则( )
A．甲、乙均接入电流表
B．甲接入电流表，乙接入电压表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
8．如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是( )
A．甲灯短路 B．乙灯短路 C．甲灯开路 D．乙灯开路
9．小军同学按照如图所示的电路“探究串联电路中电流、电压的特点”，当开关闭合时，灯L1、L2都不亮，电流表无示数，电压表有示数约为3 V，则故障原因可能是( )
