三相电时间继电器的接法
接触器与时间继电器的接法

接触器与时间继电器的接法
接触器与时间继电器的接法有多种形式。
首先,我们来看一下接触器和时间继电器的定义。
接触器是一种控制电路的开关元件,它可以通过电磁力控制开关的状态。
时间继电器则是一种能够在一定时间后自动触发的继电器。
它通常用于控制定时开关和延时关闭等场合。
在实际应用中,接触器和时间继电器经常需要进行组合使用。
接触器可以用来控制电路的开关状态,而时间继电器则可以用来控制接触器的触发时间。
这样,我们就可以实现一些比较复杂的控制功能,例如定时开关、延时关闭等。
具体来说,接触器和时间继电器的接法可以有以下几种形式:
1. 接触器串联时间继电器:这种接法可以实现定时开关的功能。
将时间继电器接在接触器的控制电路中,当时间继电器触发时,即可控制接触器的开关状态。
2. 接触器并联时间继电器:这种接法可以实现延时关闭的功能。
将时间继电器接在接触器的电源线路中,当时间继电器触发时,即可切断接触器的电源,从而实现延时关闭的效果。
3. 时间继电器控制接触器:这种接法可以实现更加复杂的控制功能。
将时间继电器的输出信号接到接触器的控制电路中,就可以实现定时开关、延时关闭等功能。
总之,接触器和时间继电器的接法可以根据实际应用需要进行灵活组合,以实现各种复杂的控制功能。

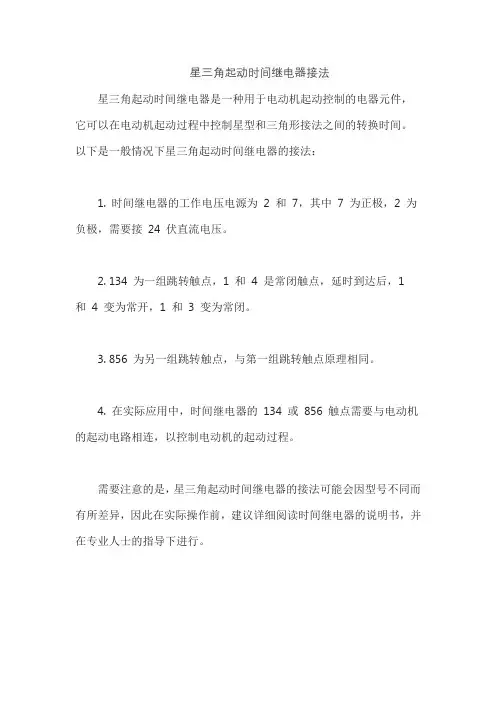

星三角起动时间继电器接法

星三角起动时间继电器接法
星三角起动时间继电器是一种用于电动机起动控制的电器元件,它可以在电动机起动过程中控制星型和三角形接法之间的转换时间。
以下是一般情况下星三角起动时间继电器的接法:
1. 时间继电器的工作电压电源为2 和7,其中7 为正极,2 为负极,需要接24 伏直流电压。
2. 134 为一组跳转触点,1 和4 是常闭触点,延时到达后,1 和4 变为常开,1 和3 变为常闭。
3. 856 为另一组跳转触点,与第一组跳转触点原理相同。
4. 在实际应用中,时间继电器的134 或856 触点需要与电动机的起动电路相连,以控制电动机的起动过程。
需要注意的是,星三角起动时间继电器的接法可能会因型号不同而有所差异,因此在实际操作前,建议详细阅读时间继电器的说明书,并在专业人士的指导下进行。

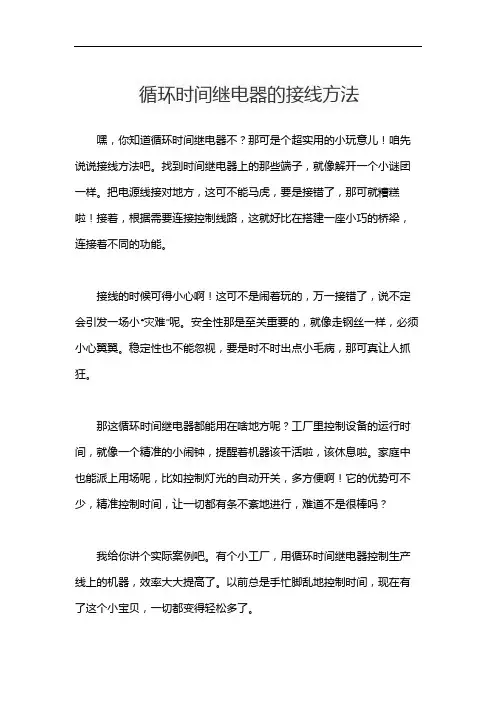

循环时间继电器的接线方法

循环时间继电器的接线方法
嘿,你知道循环时间继电器不?那可是个超实用的小玩意儿!咱先说说接线方法吧。
找到时间继电器上的那些端子,就像解开一个小谜团一样。
把电源线接对地方,这可不能马虎,要是接错了,那可就糟糕啦!接着,根据需要连接控制线路,这就好比在搭建一座小巧的桥梁,连接着不同的功能。
接线的时候可得小心啊!这可不是闹着玩的,万一接错了,说不定会引发一场小“灾难”呢。
安全性那是至关重要的,就像走钢丝一样,必须小心翼翼。
稳定性也不能忽视,要是时不时出点小毛病,那可真让人抓狂。
那这循环时间继电器都能用在啥地方呢?工厂里控制设备的运行时间,就像一个精准的小闹钟,提醒着机器该干活啦,该休息啦。
家庭中也能派上用场呢,比如控制灯光的自动开关,多方便啊!它的优势可不少,精准控制时间,让一切都有条不紊地进行,难道不是很棒吗?
我给你讲个实际案例吧。
有个小工厂,用循环时间继电器控制生产线上的机器,效率大大提高了。
以前总是手忙脚乱地控制时间,现在有了这个小宝贝,一切都变得轻松多了。
循环时间继电器就是这么厉害,能让你的生活和工作更加便捷、高效。
它就像一个默默无闻的小助手,在背后为你默默付出。
赶紧试试吧!。

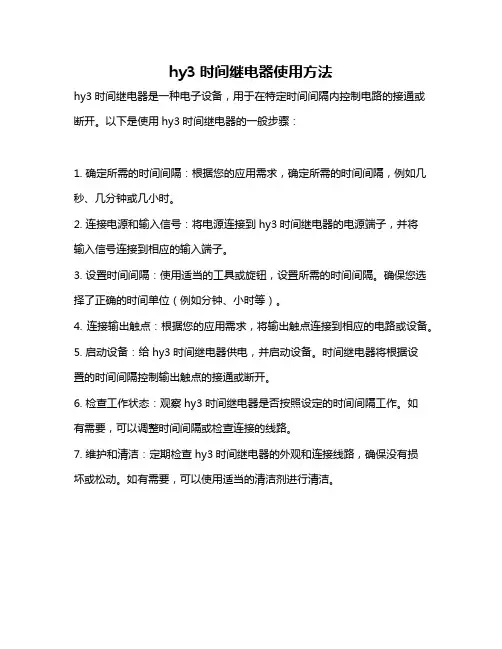

hy3时间继电器使用方法

hy3时间继电器使用方法
hy3时间继电器是一种电子设备,用于在特定时间间隔内控制电路的接通或断开。
以下是使用hy3时间继电器的一般步骤:
1. 确定所需的时间间隔:根据您的应用需求,确定所需的时间间隔,例如几秒、几分钟或几小时。
2. 连接电源和输入信号:将电源连接到hy3时间继电器的电源端子,并将
输入信号连接到相应的输入端子。
3. 设置时间间隔:使用适当的工具或旋钮,设置所需的时间间隔。
确保您选择了正确的时间单位(例如分钟、小时等)。
4. 连接输出触点:根据您的应用需求,将输出触点连接到相应的电路或设备。
5. 启动设备:给hy3时间继电器供电,并启动设备。
时间继电器将根据设
置的时间间隔控制输出触点的接通或断开。
6. 检查工作状态:观察hy3时间继电器是否按照设定的时间间隔工作。
如
有需要,可以调整时间间隔或检查连接的线路。
7. 维护和清洁:定期检查hy3时间继电器的外观和连接线路,确保没有损
坏或松动。
如有需要,可以使用适当的清洁剂进行清洁。
请注意,使用hy3时间继电器时,应遵守相关的安全规定和操作指南,以确保设备和人员的安全。
此外,应定期检查和维护设备,以确保其正常工作和延长使用寿命。
时间继电器控制电动机星三角启动,接触器接线教学,绝对通俗易懂

时间继电器控制电动机星三角启动,接触器接线教学,绝对通俗易懂上一篇我们讲了电动机星三角启动主线配线,这一次我们讲一下电动机星三角启动控制配线和原理在了解电动机星三角启动控制配线以前我们要先了解时间继电器1.时间继电器分为通电延时继电器和断电延时继电器,我们星三角启动应用的就是通电延时继电器,通电延时继电器也分为220伏和380伏的,我们用的是380伏通电延时继电器2.通电延时继电器型号不同,厂家不同接线方法也不同,但是原理是一样的,通电延时继电器的意思就是通电以后开始计时,时间一到通电延时继电器的常闭触点变为常开触点,常开触点变为常闭触点3.从上图我们可以看到一个88的数字,这里就是调节通电后延时时间,比如我们调到20秒,通电延时继电器就会在通电20秒后,通电延时继电器的常闭就会变为常开,常开就会变为常闭,所以这个功能就是调节延时时间4.还有的是通过旋转按钮调节时间,但是道理都是一样的,都是调节延时时间的作用5.380伏延时继电器一般会有8个接触点,两个接触点是通电延时继电器的电压,也就是说是电源,另外还有6个接触点分为了两组跳转,如下图:6.从上图我们可以看到2和7是时间继电器的电源,1,3,4是一组跳转接触点,8.5.6是另一组跳转接触点,意思就是通电后继电器开始延时,这时1和3是常闭点,1和4是常开点,8和5是常闭点,8和6是常开点,等通电延时继电器延时时间到了以后,1和3就会断开,1和4开始闭合,下一组跳转点同理,我们可以把他理解为一个开关,很好理解吧7.时间继电器平时不启动时只有一根电源是长待带电的,另一根通电就会开始延时,2是长带电,7是通电后开始延时,很好理解吧,7通电以后还要给1和8的电源,这样才能联通两组跳转点也就是开关,如上图,在电动机星三角启动中我们只需要一组跳转点就可以了,不同的时间继电器接线触点也不一样,我们要看下时间继电器的侧面有线路图,要看一下,那个触点是电源触点,那个是跳转触点,哪个是常闭和常开触点才能根据需要接线,品牌不同但是原理是一样的了解了通电延时继电器以后我们开始配置星三角启动控制线路1.星三角启动控制配线星三角启动的原理就是让电动机先星形启动,电动机启动起来以后开始变为三角运转,这些内容和星三角启动主线配线,上一篇文章我已经讲过了,这里就不多说了,不知道的可以看一下我的上一篇文章,再看这篇文章一看就会了,下图是星三角启动主线配线图:2.从上图我们可以看到第一个接触器和第三个接触器同时启动就是星形启动,这时第二个接触器是关闭状态,等电动机启动开以后,我们关闭第三个接触器,启动第一个和第二个接触器电动机就开始三角运转,这些原理上篇文章有详细讲解你们可以看一下,下图是电动机星三角启动控制配线图:3.从上图我们可以看到A相电源给了热继电器,然后从热继电器到了第一个接触器线圈电源A1处,上方三个接触器线圈A1触点串联,然后第三个接触器A1触点又到了时间继电器的电源2处,这时也就是说三个接触器和时间继电器都有个一个长带电的触点,只要另一个电源触点有电就会启动很好理解吧(A1和A2接触器线圈电源,电源有电接触器就会启动)4.C相火线到了熔断器,又到了停止按钮常闭触点,从常闭点出来又到了启动按钮常开触点,启动按钮常开触点上线又到了第一个接触器辅助触头常开触点的下端,也就是长带电的,启动按钮常开出口到了第一个接触器的辅助触头上端,上端又和第一个接触器线圈A2联通,也和时间继电器另一个电源触点7联通5.时间继电器的电源触点又和时间继电器跳转触点8联通,常闭触点5通过第二个接触器常闭触点和第三个接触器线圈A2联通,时间继电器常开触点6通过第三个接触器常闭触点和第二个接触器线圈A2联通接线就完成了,下面我们说下原理星三角启动接触器启动原理1,这时我们按下启动按钮,电源到了第一个接触器的线圈A2处,接触器开始吸合,辅助触头上下联通,辅助触头下方是长带电吸合以后辅助触头下方开始给接触器线圈2送电,启动按钮松开以后,第一个接触器就形成了自锁,同时时间继电器也通了电,时间继电器开始延时这时5是常闭触点,所以电源就到了第三个接触器的线圈A2处,第三个接触器也开始吸合,也就是第一个接触器和第三个接触器同时吸合,电动机开始星形启动2.通电延时时间继电器定的时间到了以后,常闭变成了常开,第三个接触器线圈断电,接触器也就关闭了,时间继电器常开也变为了常闭,所以6是常闭点,电源就到了第二个接触器线圈A2处,所以第二个接触器开始吸合,第一个接触器一直是自锁状态,所以第一个接触器和第二个接触器同时运转,这时电动机就变为了三角启动状态3.我们按下停止按钮,所有接触器和时间继电器断电停止运转,这就是星三角启动接触器控制的原理,意思也就是说我们按下启动按钮第一个接触器形成自锁,第二个接触器和第三个接触器是通过通电延时时间继电器的常开和常闭来控制,很好理解吧4.第二个接触器和第三个接触器互串一下常闭触点就是要做一下联锁,预防时间继电器损坏以后第二个接触器和第三个接触器同时启动出现事故,互串一下常闭触点接触器吸合常闭就会变为常开,这样就不会出现第二个和第三个接触器同时启动的情况,减少事故的发生5.星三角启动主线配线和星形启动还有三角运转的原理这篇文章没有讲解,上篇文章有详细讲解,有需要的可以去看看,我会一直通俗讲解,只要你们按照我写的文章顺序去看,你们都能学会6.我的第一篇写的是接触器的自锁原理,第二篇是接触器互锁控制电动机的正反转原理,第三篇讲的是接触器异地控制的原理,还有上篇星三角启动的主线配线,星形启动,三角运转原理等等,只要你们把这些文章看一遍小白也能学会这些原理,谢谢大家,喜欢请加关注哦。

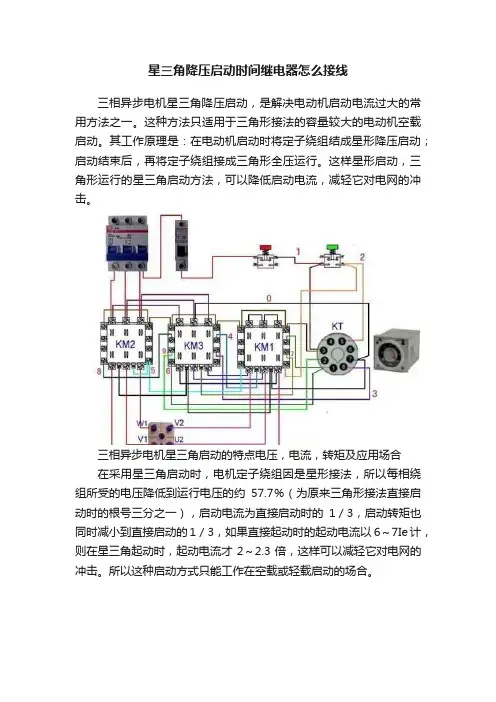

星三角降压启动时间继电器怎么接线

星三角降压启动时间继电器怎么接线三相异步电机星三角降压启动,是解决电动机启动电流过大的常用方法之一。
这种方法只适用于三角形接法的容量较大的电动机空载启动。
其工作原理是:在电动机启动时将定子绕组结成星形降压启动;启动结束后,再将定子绕组接成三角形全压运行。
这样星形启动,三角形运行的星三角启动方法,可以降低启动电流,减轻它对电网的冲击。
三相异步电机星三角启动的特点电压,电流,转矩及应用场合在采用星三角启动时,电机定子绕组因是星形接法,所以每相绕组所受的电压降低到运行电压的约57.7%(为原来三角形接法直接启动时的根号三分之一),启动电流为直接启动时的1/3,启动转矩也同时减小到直接启动的1/3,如果直接起动时的起动电流以6~7Ie计,则在星三角起动时,起动电流才2~2.3倍,这样可以减轻它对电网的冲击。
所以这种启动方式只能工作在空载或轻载启动的场合。
由此可见,采用星三角起动方式时,电流特性很好,而转矩特性较差,所以客观存在只适用于无载或者轻载起动的场合。
换句话说,由于起动转矩小,星三角起动的优点还是很显著的,因为基于这个起动原理的星三角起动器,同任何别的减压起动器相比较,其结构最简单,价格也最便宜。
除此之外,星三角起动方式还有一个优点,即当负载较轻时,可以让电动机在星形接法下运行。
此时,额定转矩与负载可以匹配,这样能使电动机的效率有所提高,并因之节约了电力消耗。
三相异步电机星三角启动接线方法下图是电动机星三角期待能够(Y-△启动)的电路图,U1-U2、V2-V2、Wl-W2是电动机M的三相绕组。
如果将U2、V2和W2在接线盒内短接,则电动机被接成星形;如果将U1和W2、V1和U2、W1和V2分别短接,则电动机被接成三角形。
Y-△电机星三角启动电路的工作过程按下启动按钮SB2,接触器KM3和时间继电器的线圈得电,KM3的主触点闭合,将电动机的三相绕组接成星形;KM3的辅助触点(常开)KM3-3同时闭合使接触器KM2动作,电动机进入星形启动状态,KM2的辅助触点KM2-1闭合,使电路维持在启动状态。
干货:各类继电器的接线方法及通用继电器接线图

干货:各类继电器的接线方法及通用继电器接线图描述某一型号的继电器,其本身有8个接线端子,如图1。
图1继电器的外观图 8个端子的内部接线图,如图2。
图2继电器端子的内部接线图该型号继电器需要使用DC24V的电源供电。
8个接线端子如何连接?依据是什么?5和6是公共端,1和2是常闭触点,3和4是常开触点。
7、8不通电时,5-6和1-2接通,通电后断开1-2,和3-4接通①、1和2接线柱,是连在一起的。
接1和接2作用是一样的;3和4接线柱,5和6接线柱,也是如此设计。
②、5和6是公共端,是必须要接线的!1和2是常闭触点;3和4是常开触点。
选择接1(或2),还是选择接3(或4),取决于电路中用电器的要求。
现在我的电路中有一个水泵,只有在需要使用的时候,才会通电。
所以选择常闭型。
即应该接线5和3,或者6和4。
接线图如图3(a)。
图3 接线方式图3 (b)是错误的。
③、继电器的使用时,还需要连接其他电器件么?这组端子在使用时旁边要并联一个续流二极管正常情况下,这种继电器相当于双刀双掷开关。
端子中有一组(7、8)是接继电器内部的线圈的,这组端子在使用时旁边要并联一个续流二极管,二极管接入时的极性和继电器端子标注的相反(8 接二极管的负极,7-接二极管的正极),目的是让继电器驱动电流断开瞬间产生的很高的自感电压激发的电流流过二极管,而不经过其他电路以损坏(击穿)电路中的其他元件。
5和6是公共端,1和2是常闭触点,3和4是常开触点。
7、8不通电时,5-6和1-2接通,通电后断开1-2,和3-4接通。
这些触点是可以接强电(额定范围内的更高电压、更大电流)的。
责任编辑:xj原文标题:继电器的接线方法及通用继电器接线图文章出处:【微信公众号:电子工程技术】欢迎添加关注!文章转载请注明出处。
打开APP阅读更多精彩内容。
三相电的三角形接法与星形接法$

三相电的三角形接法与星形接法三相电的三角形接法:三相电的三角形接法是将各相电源或负载依次首尾相连,并将每个相连的点引出,作为三相电的三个相线。
三角形接法没有中性点,也不可引出中性线,因此只有三相三线制。
添加地线后,成为三相四线制。
三角形接法的三相电,线电压等于相电压而线电流等于相电流的√3倍。
三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线,由于均衡的三相电的中性线中电流为零,故也叫零线:三相电源绕组或负载的另一端的引出线,分别为三相电的三个相线。
远程输电时,只使用三根相线,形成三相三线制。
到达用户的电路,往往涉及220V和380V两种电压,需三根相线和一根零线,形成三相四线制。
用户为避免漏电形成的触电事故,还要添加一根地线,这时就有三根相线,一根零线和一根地线,故也有三相五线制的说法。
常用的接法对称三相四线Y-Y系统是常见常用的系统,有三条火线、一条中线。
星形接法的三相电,线电压是相电压的根号3倍,而线电流等于相电流。
当三相负载平衡时,即使连接中性线,其上也没有电流流过。
三相负载不平衡时,应当连接中性线,否则各相负载将分压不等。
星形接法主要应用在高压大型或中型容量的电动机中,定子绕组只引出三根线。
对于星形接法,各相负载平衡,则任何时刻流经三相的电流矢量和等于零。
星形(Y)接法和三角形(△)接法关系密切,其负载相电压、相电流与对称三相线电压、线电流关系如下:星形接法:I线=I相,U线=√3×U相,P相=U相×I相,P=3P相=1/√3×U线×I相=1/√3×U线×I线;三角接法:I线=√3×I相,U线=U相,P相=I相×U相,P=3P相=√3×I线×U相=√3×I线×U线。
说明:三角(△)联接,Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia×√3/2=√3×Ia,线电流是相电流的根号三倍。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三相电时间继电器的接法
三相电时间继电器的接法是工业领域中常见的电气控制装置之一。
它可以根据预定的时间设置来控制三相电动机、三相电器设备的启停,实现计时、定时、延时等功能。
本文将逐步解释三相电时间继电器的接法。
1. 了解三相电基本知识
首先,我们需要了解一些关于三相电的基本知识。
三相电是指以三相电源为基础的电力供应系统,通常由三根电源导线组成,分别为A相、B相和C相。
三相电在工业领域中被广泛应用,因为其能够提供更高的功率并提供更稳定的电流。
2. 确定继电器的功率要求
在接线之前,我们需要确定所需的时间继电器的功率要求。
根据所需要控制的设备或电动机的功率大小,我们可以选择适当容量的时间继电器。
3. 确定继电器类型和额定电压
在选型时,需要根据具体的应用需求来选择适合的三相时间继电器型号和额定电压。
常见的三相时间继电器类型包括星三角启动继电器、定时时间继电器和延时时间继电器等。
4. 了解三相时间继电器的接线方式
三相时间继电器通常具有多种接线方式,包括常开接线、常闭接线和通用
接线等。
具体选择哪种接线方式取决于所需控制设备的电气回路。
5. 接线前的注意事项
在进行接线之前,务必确保切断电源,并严格按照时间继电器的接线图进行连接。
同时,还需要注意电源线与继电器之间的连接是否安全可靠,接线是否牢固。
6. 常开接线方式的接法
常开接线方式是最常见的三相时间继电器接线方式之一。
在常开接线方式下,继电器在通电时,控制继电器的触点处于闭合状态,使得电动机或电器设备正常工作。
常开接线方式下的继电器通常具有三个继电器的触点,分别连接在A相、B相和C相上。
7. 常闭接线方式的接法
常闭接线方式与常开接线方式相反。
在常闭接线方式下,继电器在通电时,控制继电器的触点处于断开状态,使得电动机或电器设备停止工作。
常闭接线方式下的继电器通常具有三个继电器的触点,分别连接在A相、B相和C相上。
8. 通用接线方式的接法
通用接线方式是继电器的触点既可作为常开触点,也可作为常闭触点的接线方式。
在通用接线方式下,继电器通常具有六个触点(3个常开触点和
3个常闭触点),分别连接在A相、B相和C相上。
9. 完整的接线图示例
为了更好地理解三相时间继电器的接线方式,下面提供一个示意图:
A相
电源- 继电器- B相
C相
10. 接线后的测试和调试
完成继电器的接线后,需要进行相应的测试和调试工作,确保继电器的正常工作。
可以通过手动控制接线末端的开关,观察继电器的触点是否正常吸合和断开,从而判断继电器的工作状况。
综上所述,三相电时间继电器的接法需要根据具体的应用需求、功率要求和继电器类型来进行选择。
通过正确的接线方式,可以实现对三相电动机和电器设备的准确控制,提高工业生产的效率和安全性。
