锚杆挡土墙施工工艺Lyang
锚杆挡土墙施工工艺1 工艺概述适宜于岩石路堑和石料缺乏、地基不良以及挖基工作量大的地段，锚杆挡土墙是铁路基建工程一种轻型支挡形式，施工方便，工艺简易，施工速度快。
一、锚杆挡土墙的结构形式1. 锚杆挡土墙由立柱、挡板和钢锚杆三部分组成。
锚杆挡土墙组成部分和构造要求见图3-4.1所示。
①立柱（也叫肋柱）：断面采用矩形或方形。
立柱间距根据土压力而定，一般在2~4m 之间。
②锚杆：可分为单根锚杆和多根组合锚杆。
③挡板：可分为矩形挡板，槽型挡板和拱形挡板几种。
2.锚杆与柱的联结方式 ①螺栓联结：用螺栓及垫板联结立柱和锚杆端部，这种联结适用于直径20~30各类粗钢筋。
②焊接联结：在立柱支点处安置钢垫板，然后在穿出钢垫板的钢筋头部焊数根8~10cm 长的短钢筋头，以代替螺帽；也可以穿过立柱和钢垫板的钢筋弯钩，以代替螺帽。
③自锚联结：在立柱支点并沿锚杆钢筋通过的位置预留一个楔形孔道，待锚杆与立柱安装就位后，用高强度混凝土填充楔形孔与钢筋周围的孔隙，形成握固锚杆的自锚头。
3.当挡土墙较高时，应布置成两级或多级挡土墙。
每级之间设1.5~2m 宽的平台，自上而下逐级施工，避免边坡坍塌。
每级挡墙不宜过高，一般为5~6m 。
为便于立柱及挡板的安装，以竖直墙背为多。
墙后应回填砂卵石等渗水材料，由下部泄水孔排入边沟内。
二、锚固有效长度计算路堑锚杆挡墙可分为岩质地段和土质地段两种。
（1）岩质地段锚杆L=σs/4u ·d L=（K-σs ）/·d式中 σs ——锚杆的极限抗拉强度（MPa ）u ——砂浆对钢筋的平均握固力，一般u=2.5~4.0MPa; d ——锚杆直径（cm ）;K ——安全系数。
按上式应考虑岩石由于裂隙和节理的切割而有松动的可能，安全系数取1.05~1.1。
（2）土质地段锚杆（包括风化岩石、页岩、泥岩、半岩质类的地段）L=K ·T 1/τ·D(C+K 0·r ·h ·tg ρ)式中 K ——安全系数；T 1——极限拉力（N ）；D ——锚杆钻孔直径（cm ）; C ——锚固区土层的黏聚力； ρ——土的摩擦角；r ——土层的容重量（Kn/m 2） h ——锚固段以上地层覆盖厚度；下墙排水护板肋柱上墙挡土板锚杆图3-4.1 锚杆挡土墙构造示意图K0——锚固段的孔壁土压系数。
一般要求有效锚固长度不小于5m。
或采用加压灌浆及内部扩孔工艺提高抗拔力。
2 作业内容1.测量放线。
2.边坡开挖。
3.现灌混凝土基础：模板安拆，混凝土拌制、灌筑、振捣及养护。
4.混凝土肋柱、墙面板制安：木模制安拆，混凝土拌制、灌注、振捣及养护，成品堆放，吊装定位。
5.钢筋：钢筋制作、绑扎、安放、定位、校正。
6.钻孔压浆：脚手架搭拆，坡面清理、定位、钻孔，浆液制作，压浆。
7.锚杆：锚杆制作、安装、锚固，锚头处理。
8.铺设反滤层泄水孔。
9.墙后土石回填。
10.分级平台封闭。
3 质量标准及检验方法一、原材料检验1.水泥：宜用32.5级普通硅酸盐水泥，有出厂合格证及试验报告。
2.粗、细骨料的各项指标应符合规范规定。
3.钢筋：品种和规格均符合施工图规定，并有出厂合格证和试验报告。
4.外加剂：根据施工需要并通过试验确定。
5.拌制用水：一般饮用水均能满足要求。
二、锚杆挡土墙施工主控项目质量检验（见表3-4.1、表3-4.2）分部项目序号检验项目质量要求检查数量检验方法基坑1 基坑底面无浮渣、基坑地基承载力应符合施工图要求检查2处动力触探（N63.5）击数标准经试验确定或施工图给定2 基坑开挖高程应符合施工图要求检查4点水准测量、尺量3 台阶形坑底应完整无损伤，台面与台阶壁应平顺。
斜面地基应平整、无贴补。
全部检查观察、尺量基础4 基础砌筑材料所用砂、石料、水泥等的品种、规格、质量应符合施工图要求按工艺2-11-3办理5基础混凝土（砂浆）强度等级符合施工图要求每100m2砌体砂浆混凝土取试件1组，不足者亦取1组。
混凝土（砂浆）试件做抗压强度试件。
6沉降量（伸缩缝）沉降（伸缩）缝的预留及塞缝处理应符合施工图要求每道全部检查观察、尺量锚杆制作7 锚孔灌浆所用各种材料品种、规格、质量应符合施工图安装要求8 浆体强度应符合施工图要求每检验批取试件2组，每组试件，每组试件不少于6块试件做抗压强度试件9 锚杆抗拔力应达到施工图要求抽样检查锚杆总数3%锚杆抗拔力试验10 锚杆布置布置形式应符合施工图要求全部检查观察、尺量11 锚杆防腐处理锚头及锚杆未锚入土层部分应按施工图做好除锈、防锈处理全部检查观察肋柱、墙面板12 灌注肋柱、墙板材料所用材料的品种、规格、质量应符合施工图要求符合工艺2-11-3项的要求13 回填填料回填料的品种、规格、质量应符合施工图要求见表3-4.214肋柱、墙板混凝土强度混凝土强度等级符合施工图要求每100m2混凝土取1组试件，不足者亦取1组混凝土试件做抗压强度试验15回填分层夯实、密实度墙面板后回填应经夯实，质量应符合施工图要求每夯实层检查3点轻型动力触探（N10）其击数标准经试验确定16 反滤层墙面板后反滤层构造及厚度应符合施工图要求每层检查5点反滤层厚度用尺量17 泄水孔墙面泄水孔孔尺寸、排水坡应符合施工图要求并排水通畅抽样检查总数10%炮棍法测排水坡，尺量分级平台18 平台高程分级平台高程应符合施工图要求抽样检查5点水准仪测量19平台宽度封闭质量分级平台宽度、封闭质量应符合施工图要求检查3处宽度用尺量，封闭质量采用观察填料品种颗粒级配相对密度液、塑限击实试验大于5mm颗粒的单位体积重大于20mm颗粒的单位体积重大于40mm颗粒的单位体积重颗粒土及粉砂、黏砂——每5000~10000m3每5000~10000m3每5000 —每5000粗粒土（除粉砂、黏砂外）每10000m3每10000m3——每10000m3—每10000m3注：1.表列数字为进行一次试验的填料体积（m3）；2.大于5、20、40mm颗粒的单位体积重系进行密度校正计算时应做的试验；3.当细粒土中含有粗颗粒的最大粒径大于重型击实试验试筒所规定的最大粒径时，超过的粗颗粒应做颗粒密度试验。
三、锚杆挡土墙施工一般项目质量检验（见表3-4.3~表3-4.5）表3-4.3 锚孔位置、直径、倾角、深度及锚杆长度允许偏差及检验标准表3-4.4 锚杆挡土肋柱、墙面板钢筋混凝土构件允许偏差及检验标准表3-4.5 锚杆挡土墙肋柱高度、间距及与线路中线距离允许偏差及检验标准4 施工准备一、现场核对熟悉施工图，进行现场核对。
重点是对地形地貌、地表和地下水源、边坡稳定、山坡裂缝、滑动面、气象等情况作详细调查了解，根据实际地形，核查施工图中挡土墙设置是否合理，沉降缝与伸缩缝、泄水孔等设置是否合理，地质描述与实际地基情况是否相符，挡土墙与路基或构造物连接是否平顺、稳定等。
当施工图与实际情况不相符时，应做必要修改。
二、锚杆抗拔试验提前做好和砂浆配合比设计。
锚杆正式施工前，应采用与正式施工相同的施工方法施做试验锚杆，对锚杆做抗拔力试验并确认其能达到施工图要求，确定施工参数。
试验的杆数为工作杆数的3%，且不少于3根。
三、编制施工组织设计根据核对的工程量、工地特点、工期要求以及施工条件，结合设备能力，做出实施性施工组织设计，应包括施工方法和相应的技术措施、工程数量、所需劳动力、机械设备、材料数量、临时工程、场地布置以及车辆运输等。
培训作用人员，做好技术交底。
准备好各种质检原始记录表。
5 施工机械及工艺装备表3-4.6 机具及仪器设备6 施工工艺及质量控制流程图锚杆挡土墙施工工艺及质量控制流程见图3-4.27 工艺步序说明一、肋柱、挡板预制1.购价可采用工厂或就地预制，采用何种形式要视现场情况和施工单位条件而定。
一般当施工现场场地较狭窄，选择工厂预制，可保证面板质量，但在运输过程中要采取有效措施防止是是否是否肋柱、墙板预制合格否否是开 始测量放线边坡开挖钻 孔锚杆制作安装孔道及锚杆安装合格孔道注浆注浆检验合格肋柱挡板安装铺设反滤层、泄水管墙后土方填筑分级平台封闭验收检验合格不合格处置结 束构件破损。
面板在运输和堆放时要竖立不可平放堆叠。
2.预制场地要平整加固，当采用底垫时也可不设置混凝 土地面；面板预制模板以组合钢模板为佳，若采用木模板 时应应内衬铁皮；模具要涂刷脱离剂，使用后要及时清理。
3.按规范要求做好钢筋及预埋件的下料、弯制、绑扎、焊接 等工序，预制时应控制好预埋件（预留孔）位置和混凝土保 护层厚度，不得有漏筋现象。
4.按照配合比配制干硬性或半干硬性混凝土，严格控制用 水量。
采用混凝土振动器将混凝土振捣，边角处应辅以人 工捣固，确保其密实。
5.按规定要求做好构件的脱模、养护，当混凝土达到一定 强度后可集中养护28d 。
图 锚杆挡土墙施工工艺及质量控制流程图（图3-4.2右图）二、边坡开挖1.锚杆挡墙应自上而下进行施工，施工前，应清除岩面松 动石块，整平墙背坡面。
2.边坡开挖，一般要跳槽开挖，除要尽量多段工期外，还应根据情况考虑临时支撑，以免引起山坡坍滑，影响锚杆抗滑力。
三、施工放线1.复测定线：恢复中心线，定出肋柱的基线桩，准确定出挡墙位置和高程。
2.测定孔位：用仪器测出各个锚孔的位置，并设置孔位方向桩，以便校核。
四、钻孔 1.根据施工图所规定的孔位、孔径、长度与倾斜度可采用冲击 钻或旋转钻钻孔，钻孔采用干作业法，要做好钻孔地质记录，成 孔孔壁必须顺直、完整。
2.钻孔深度须超过挡墙后的主动土压力区和已有的滑动面，并需在稳定地层中达到足够的有效锚固长度。
当岩层风化程度严重或其性质接近土质地层时，可加用套管钻进，以保证钻孔质量。
3.在岩石地段钻至要求的深度成孔后，用高压风清孔，将空内壁及根部残留废土清除干净。
严禁用水冲洗。
五、锚杆制作安装1.锚杆类型规格及性能应与设计符合，应按施工图尺寸下料、调直、除污、制造。
2.插入钻孔的锚杆要顺直，并应除锈，在锚固段部分一般用水泥砂浆防护；锚杆孔外部分需作防锈层，采用在钢筋表面涂防锈底漆（可采用富锌漆或船底漆），在包扎沥青麻布两层或塑料套管及化学涂料等方法进行防锈。
如防锈层局部遭到破坏，应及时加以处理。
3.锚杆放入孔内为使在孔内居中，可沿锚杆长度间隔2m 左右焊接一对定位支架。
孔位允许偏差±50mm ，深度允许偏差+50mm 、-10mm.4.清孔完毕后应及时安装锚杆，把预制好的锚杆钢筋缓慢地送入钻孔内，定位支架在锚杆下部撑住孔壁，插入锚杆时应将灌浆管与锚杆钢筋同时放至钻孔底部。
预制的锚杆钢筋应保持顺直。
5.有水地段安装锚杆，应将孔内水排出或采用早强速凝药包式锚杆。
六、灌浆1.按施工配合比采用搅拌机拌制砂浆，随拌随用，经过2.5mm×2.5mm的滤网倒入储浆桶，桶内水泥砂浆在使用前仍需低速搅拌，以防止砂浆离析。
土层锚杆施工步骤与工艺
土层锚杆施工步骤与工艺【范本一：土层锚杆施工步骤与工艺】土层锚杆施工是一项重要的地基加固工程，在施工前需要制定详细的施工方案，准确地进行施工过程，确保施工质量。
本文将详细介绍土层锚杆施工的步骤与工艺，以供参考。
一、工程准备阶段1. 地质勘探：对施工区域进行地质勘探，了解地层情况、土体性质及存在的问题。
2. 施工准备：准备施工设备、材料和人力资源，包括锚杆钻机、锚杆、灌浆设备等。
二、孔洞钻探1. 定位孔洞位置：根据设计图纸确定孔洞位置。
2. 钻孔：使用土层钻机进行钻孔作业，根据设计要求控制孔深和孔径。
3. 清洁孔洞：用气压或者水压清理孔洞内的杂质，确保孔洞的完整性。
三、锚杆安装1. 锚杆准备：根据设计要求截取合适长度的锚杆，并且检查锚杆的质量。
2. 钻孔注浆：先在孔底注浆，在孔口注浆，确保注浆剂均匀填满孔洞，并与土层密切结合。
3. 锚杆安装：将准备好的锚杆放入孔洞中，并适当旋转，使其与注浆剂充分结合。
四、锚固材料固化1. 混凝土固化：等待注浆材料固化，保持固化期间的湿润程度。
2. 构件接头的施工：根据设计要求对接构件进行施工，确保锚杆的坚固性和稳定性。
3. 检验和验收：对施工质量进行检验和验收，确保满足设计要求和安全标准。
五、施工文件整理1. 归档：对施工过程中产生的相关文件进行整理、归档，包括施工方案、设计图纸、验收报告等。
2. 备份：将归档的文件进行备份，确保长期保存。
【范本二：土层锚杆施工步骤与工艺】土层锚杆施工工艺是一项重要的地基加固工程，施工前需要制定详细的施工方案，严格控制施工过程，确保施工质量。
本文将详细介绍土层锚杆施工的步骤与工艺，供参考使用。
一、工程准备1. 地质勘察：对施工区域进行详细的地质勘察，了解地层情况、土体性质以及潜在的问题。
2. 施工准备：准备所需的施工设备、材料和人力资源，包括锚杆钻机、锚杆、灌浆设备等。
二、孔洞钻探1. 孔洞定位：根据设计要求确定孔洞位置。
2. 钻孔施工：使用土层钻机进行孔洞钻探，控制孔深和孔径。
格构式锚杆混凝土挡土墙施工方案
格构式锚杆混凝土挡土墙施工方案一、施工准备工作1.施工图纸审查：施工前需对挡土墙的施工图纸进行审查，确保施工方案符合设计要求。
2.场地准备：清除挡土墙施工区域内的杂物和障碍物，确保施工区域平整。
3.施工设备准备：准备好所需的施工机械和工具，如挖掘机、卸土车、混凝土搅拌机等。
二、挡土墙挖掘与基坑开挖1.按设计要求开挖基坑：根据设计图纸要求，开挖挡土墙的基坑，确保基坑的深度和宽度符合要求。
2.基坑土方清理：清理基坑内的杂物、泥土和石块，使基坑内的土壤达到设计规定的平整度和排水要求。
三、格构式锚杆施工1.安装框架：在基坑底部部署格构式锚杆，格构的形状根据土体特性和设计要求而定，一般可采用网格状的结构。
安装格构时要确保其与基坑壁保持一定的距离，以便后续的混凝土浇筑和振捣作业。
2.锚杆镶嵌：按设计图纸上的要求，在格构内预留出足够数量和间距的锚杆孔。
锚杆孔的直径和深度应根据设计要求确定。
将锚杆捆扎好放入锚杆孔内，并使用特殊的胶结材料或混凝土灌浆将锚杆与周围土体进行确定的连接。
3.拉拔锚杆：等待一定时间后，对锚杆进行拉拔，通过调整锚杆的张力使挡土墙更加稳固。
锚杆拉拔的力度和步骤需要依据设计要求进行。
四、混凝土施工1.混凝土配制：按照设计要求，精确配制符合要求的混凝土，确保其坍落度和强度满足施工要求。
2.混凝土浇筑：将混凝土从运输车上倒入基坑内，逐层浇筑，注意保持浇筑的均匀性和密实度。
施工过程中要及时振捣，以排除混凝土中的气泡和空隙，并使混凝土更加紧密。
3.混凝土养护：在混凝土浇筑完成后，及时对其进行养护，保持湿润状态，以提高混凝土的强度和耐久性。
五、挡土墙后续工作1.挡土墙面处理：在混凝土凝固后，对其进行修整和打磨，以确保其表面平整美观。
2.挡土墙顶部设施：根据设计要求，在挡土墙顶部设置护栏或防护设施，以确保人员和车辆的安全。
3.排水设施：根据挡土墙周围土体的水文条件，设置合适的排水设施，以便排除压力水和地下水，减小水分对土体的影响。

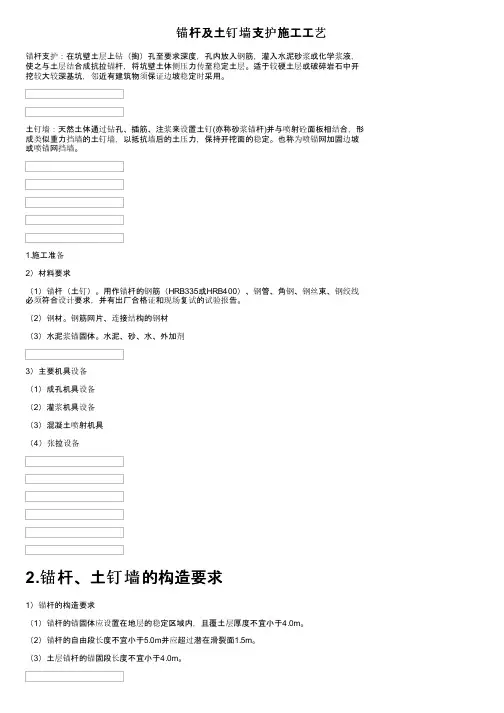

锚杆及土钉墙支护施工工艺
