导线贯通测量成果书
煤矿巷道贯通测量技术及其精度控制分析
煤矿巷道贯通测量技术及其精度控制分析摘要：巷道贯通在煤矿生产中直接影响巷道建设效率，该环节对贯通精度的要求较高，需要得到高水平的测量技术支持。
但结合实际调研可以发现，煤矿巷道贯通测量精度控制不当的情况很容易出现，为尽可能规避相关问题，正是本文围绕煤矿巷道贯通测量开展具体研究的原因所在。
关键词：煤矿巷道；贯通测量技术；精度控制；分析1煤矿巷道贯通测量技术及精度控制方法1.1 常用技术煤矿巷道贯通测量可应用多种技术，常用技术包括：①测量勘察技术。
在贯通测量技术方案的编制过程中，其中的核心为科学测量勘测，测量勘察需要基于要求在贯通测量前完成，进而保证测量效果。
测量勘察需要重点关注高程测量，井下巷道采掘带来的视觉影响也需要得到重视，进而测量巷道顶板高程。
在斜巷，需要采用三角高程进行测量，测量过程需要布设三角高程导线。
平巷的高程测量使用水准测量方法，测量过程需要重点关注巷道中线与腰线的标定，激光指向仪及全站仪的科学应用也需要得到重视。
②陀螺定向技术。
在煤矿巷道贯通测量中，陀螺定向技术同样属于常用技术，该技术的精度较高且能够适应井下环境，在巷道贯通工程拥有较长距离时的表现更为出色，能够精准完成测量，保证施工质量。
陀螺定向技术能够较好用于深井测量，对于存在相对较低气温的深井来说，井深对陀螺定向技术造成的影响相对较低，因此基于该技术的测量精确度较高。
在安装井筒过程中，贯通测量精度可在陀螺仪支持下提升，更好安全的井筒安装也能够同时实现，这一过程可同时应用全站仪技术。
在对井下平面精度的控制中，陀螺定向技术也有着不俗表现，其能够保证井下平面平整稳定，进而更好服务于贯通测量，该技术在贯通施工后期的检查和验收中也能够发挥重要作用。
③全站仪技术。
不同于传统测量技术，全站仪技术的测量精度和计算能力较为优秀，能够实现井下贯通三维测量，该技术在误差分析、精度控制等方面均有着突出表现，负责煤矿巷道贯通测量中的全部距离测量控制。
④三维激光测量技术。
巷道贯通测量的方法、步骤探讨
巷道贯通测量一般指为了使掘进巷道按照设计要求在预定的地点正确接通而进行的测量工作。
为了加快矿井建设的步伐或加快生产的衔接，常采用多头掘进同一巷道。
巷道贯通按照贯通的方式一般分为相向贯通、同向贯通和单向贯通。
在井巷贯通时，煤矿测量人员的主要任务是保证各掘进工作面均沿着设计位置与方向掘进，使贯通后的接合处的偏差不超过规定限值，保证井巷的正常使用。
反之，由于贯通测量过程中发生错误而未能实现顺利贯通，或贯通后在接合处偏差值超限，都将影响成巷的质量和巷道功能的使用，例如在皮带运输大巷、轨道大巷或重要斜井等重点区域，这样都可能直接影响巷道的使用，使整个矿井在生产上不能很好地衔接，生产受到很大的影响，而且直接造成废尺、废巷，因而，要求煤矿测量人员必须一丝不苟、严肃认真地完成各项测量工作。
一、贯通测量工作应当遵循的原则1.在确定测量方案和测量方法时，必须保证贯通所必需的精度，既不能因为精度过低而使巷道不能正确贯通，也不能因盲目追求过高精度而增加大量的工作和工作成本。
2.应对所完成工作的每一步、每一个工作环节都要做到规范化、科学化、标准化，要做到测量的各个工作环节有检核、有记录，如计算台账两人对算，贯通数据两人核算等，在日常测量工作中，要保证两人对算制度及记录本检查核对制度，坚决杜绝粗差的发生。
二、贯通测量的方法贯通测量的方法主要是测出贯通巷道两端导线点的平面位置和高程，通过坐标的反算求得巷道中线坐标方位角和距离，通过高程计算巷道腰线的坡度。
计算的结果要与设计值进行比较，其差值必须在规范容许的范围之内，同时在贯通前计算出巷道的指向角，利用上述数据在巷道的两端或一端标定出巷道中线和腰线，用来指示巷道按照设计的同一方向和同一坡度分头掘进，直到在贯通相遇点处顺利贯通。
在整个测量工作中都要进行现场放样数据与设计数据的比较，保证成巷的质量和贯通的精度。
三、井巷贯通测量的种类和容许偏差井巷贯通一般分为一井内的巷道贯通、两井之间的巷道贯通和立井贯通三种类型。
地铁盾构隧道井下双导线测量控制
Development and Innovation | 发展与创新 |·241·2019年第3期地铁盾构隧道井下双导线测量控制王西林（中铁十六局集团北京轨道交通工程建设有限公司，北京 101100）摘 要：本文通过实例主要研究并提出了一种隧道双导线测量技术方案，使隧道控制测量既具有常规的支导线简单快捷优点，又具有常规双导线多余观测形成闭合条件的特点，适应现场复杂的测量环境，突破多因素对选点埋桩、测量、精度的限制，在不显著影响费用的同时提高了测量作业效率，保证控制测量的可靠性，非常适合贯通距离较长的隧道。
关键词：地铁；盾构；隧道井下；双导线测量控制中图分类号：P258 文献标志码：A 文章编号：2096-2789（2019）03-0241-02 作者简介：王西林（1977—），男，工程师，研究方向：隧道测量。
为给盾构施工提供可靠的贯通保障，盾构测量核心工作系控制测量，控制测量各构成中又以洞内平面控制网为薄弱环节，对其布设、施测、平差的研究对指导盾构正确掘进具有显著意义。
1 地铁盾构隧道井下双导线测量控制实例1.1 案例工程概述菊华站～2#盾构井区间左线路自菊华站段区间单线总长度2488.36m （2#盾构井至1#盾构井），区间最小转弯半径460（左线）,隧道半径为3.1m 。
出站后一路上坡，区间最大坡度28.333‰，最小坡度10‰，覆土厚度5.4～25.3m ，菊华站～东部客运站盾构区间两台盾构机先后在2#盾构井始发。
1.2 关键技术与执行隧道洞内导线观测应采用标称精度不低于（1″、1mm+1.5ppm ）的全站仪施测，观测前应先将仪器开箱放置20分钟左右，让仪器与洞内温度基本一致。
各项技术指标按《城市轨道交通工程测量规范》（GBT 50308-2017）中表3.3.2-1、表3.3.2-2、表3.3-6、表3.3-10技术要求执行。
1.3 测点桩位选择首先在图纸上对整个区间进行规划，合理布置控制点，由支导线相应点位间距处布设一对测点构成环网进行加强，点对的选择基本上有两种方式：第一，点对位于管环的两侧，网型稳定，适用于大净空隧道；第二，点对位于管环同侧，交叉交替布设，该网型稍弱，但在小净空隧道可有效减小光路距离管片过近产生的偏折光问题。
竖井延深精密贯通测量

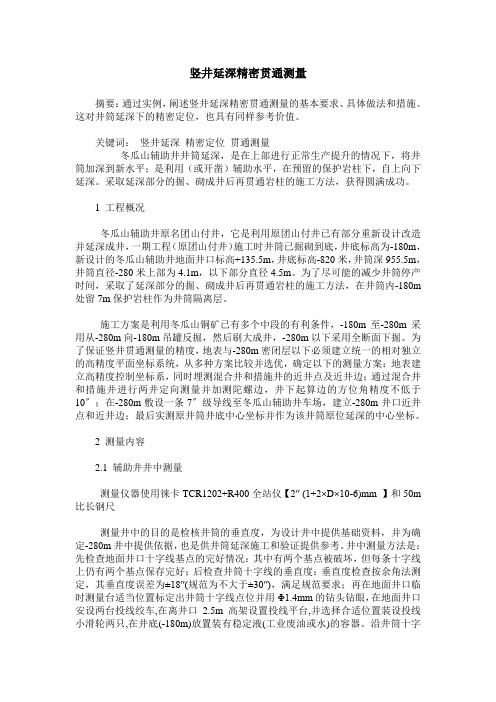

竖井延深精密贯通测量摘要：通过实例，阐述竖井延深精密贯通测量的基本要求、具体做法和措施。
这对井筒延深下的精密定位，也具有同样参考价值。
关键词：竖井延深精密定位贯通测量冬瓜山辅助井井筒延深，是在上部进行正常生产提升的情况下，将井筒加深到新水平；是利用（或开凿）辅助水平，在预留的保护岩柱下，自上向下延深。
采取延深部分的掘、砌成井后再贯通岩柱的施工方法，获得圆满成功。
1 工程概况冬瓜山辅助井原名团山付井，它是利用原团山付井已有部分重新设计改造并延深成井，一期工程（原团山付井）施工时井筒已掘砌到底，井底标高为-180m，新设计的冬瓜山辅助井地面井口标高+135.5m，井底标高-820米，井筒深955.5m，井筒直径-280米上部为4.1m，以下部分直径4.5m。
为了尽可能的减少井筒停产时间，采取了延深部分的掘、砌成井后再贯通岩柱的施工方法，在井筒内-180m 处留7m保护岩柱作为井筒隔离层。
施工方案是利用冬瓜山铜矿已有多个中段的有利条件，-180m至-280m采用从-280m向-180m吊罐反掘，然后刷大成井，-280m以下采用全断面下掘。
为了保证竖井贯通测量的精度，地表与-280m密闭层以下必须建立统一的相对独立的高精度平面坐标系统，从多种方案比较并选优，确定以下的测量方案：地表建立高精度控制坐标系，同时埋测混合井和措施井的近井点及近井边；通过混合井和措施井进行两井定向测量并加测陀螺边，井下起算边的方位角精度不低于10〞；在-280m敷设一条7〞级导线至冬瓜山辅助井车场，建立-280m井口近井点和近井边；最后实测原井筒井底中心坐标并作为该井筒原位延深的中心坐标。
2 测量内容2.1 辅助井井中测量测量仪器使用徕卡TCR1202+R400全站仪【2″ (1+2×D×10-6)mm 】和50m 比长钢尺测量井中的目的是检核井筒的垂直度，为设计井中提供基础资料，并为确定-280m井中提供依据，也是供井筒延深施工和验证提供参考。
巷道严重变形条件下贯通测量技术
道与 一 ３ ｍＢ １ 板轨 道运输 巷 （ 端 ） ５ ０ １ ｂ底 东 贯通Байду номын сангаас。
关键词 ： 道 变形 ； 巷 贯通 测量 ； 差预 计 误
中图分 类号 ：Ｄ ２ Ｔ ８
一
文 献标识 码 ： Ａ
５ ０ Ｗ７ １ 板轨 道 运 输巷 是 李 嘴孜 矿 ３ ｍ Ｂ ｌ ｂ底
法 观测 水平 角 ， 一 测 站进 行 两 个测 回 ， 回间变 每 测 换度 盘 ９ 。－１ ” 同 一 测 回中半 测 回互 差 不大 于 ０ ． ０， － Ｉ ２ 两 测 回互 差不 大 于 １ 用 “ ０， ２ ， 四架 法 ” 测量 。每
横 跨 ３个 采 区 、 导线 传 递 经 过 ５个 轨 道下 山 、 实 需 测 导线全 长 ３５ ０多米 。并 且 受采 动影 响 ， ０ 巷道 来 压变形 严 重 ， 巷道 施 工 全 长 １１５ 该 ２ ｍ。为 加 快施 工进 度 ， 用 全 断 面 相 向开 拓方 式 。２０ 采 ０ ９年 ５月
以Ｊ Ｊ ｌ～ ２为起 始方位 ， ± ” 线 由 一 ０ ｍ Ｗ７ 按 ７级导 ４０
运道 向 东经 Ｗ６石 门 、 ４ ０～ 一 ８ ｍ 一０ ４０ 轨道 下
山、 ８ 一４ ０一 一５ ０ ３ ｍ Ｗ７轨 道 下 山 测 至 一５ ０ ３ｍ
从 一５０ Ｗ７ ＃ 道 石 门 Ａ ３ｍ ２ 轨 ｏ点 拨 门 自东 向西 施
一井联系测量实验报告
一井联系测量实验报告1远镜镜上中心与仪器数轴重合的检校。
检验方法：在室内悬挂一垂球线，在其下方安置经纬仪，使望远镜水平，仪器精确对中正平，使镜上中心与垂球尖对准。
然后徐徐转动照准部，观察垂球尖是否离开镜上中心，如果始终不离开，则说明位置正确，否则需校正。
校正方法：由于望远镜镜上中心不在数轴中心上，因此当照准部旋转1周时，垂球尖的投影轨迹是一小圆。
如将其旋转180度，则垂球尖的前后位置恰好为该圆的直径，平分直径，即为正确的镜上中心位置。
2电测距精度要求：在测距的同时，应测定气象元素，气压读至100pa，气温1度；每条边的测回数不得少于两个。
3光电测距注意事项：仪器严禁淋水和拆卸；严格遵守《规程》的有关规定；测距时，应避免在侧线两侧有反射物体；必须用气压计实测气压，用以对测距结果进行气象改正。
4井联系测量目的就是为了使井上下采用统一的平面坐标系统和高程系统所进行的测量工作。
其主要任务：确定井下经纬仪导线起始边方位角；确定井下经纬仪导线起始点的平面坐标；确定井下水准基点的高程。
5井定向的种类和精度：通过平硐和斜井定向；通过一个立井定向（一井定向）；两井定向；陀螺定向。
6投点就是在井筒中悬挂重锤线至定向水平。
单重投点法：就是在投点过程中垂球的重量不变。
7回采工作面测量的任务：标定巷道中线，指示巷道掘进的水平方向，简称给中线；标定巷道腰线，指示巷道掘进的坡度和底板高程，简称给腰线；定期检查和验收巷道掘进的质量和进度，简称验收测量；把掘进的巷道位置测绘在图纸上，简称填图；测定采矿工程的特征点等。
8通测量的工作步骤：调查了解贯通巷道的实际情况，根据贯通的容许偏差，选择合理的测量方案与测量方法；依据选定的方案进行实测和计算；根据相关数据标定集合要素；定期进行检查测量和填图；巷道贯通后，立即测量实际贯通偏差值；重大贯通工程完成后，应对测量工作进行精度分析与评定，写出总结。
9通测量设计书大体内容：井巷贯通工程概况；贯通测量方案的选定；贯通测量方法；贯通测量误差预计；贯通测量中存在的问题和采取的措施。
论大型贯通测量导线加测陀螺定向边的最佳位置
Ｆ ｘ ） （－ ＝
血 ＯＰ
６ ｐ ２
＋
Ｄ‘
＋
丝
＋ Ｐ ＋ 、 ｌ ２ ） （ ｘ ２ 。 … ＋ｘ －ｎ，
， ●●●●● ●●●● ， ●●●●● ●【 、
和 起 始 方 位 角 误 差 传 递 的 影 响 最 为 明显 ，选 择 合 理 的 测 量 方 法 可 大 大 降 低 测 角 误 差 和 起 始 方 位 角 误 差 所 引起 的 终 点 横 向 误 差 。导 线 中 加 测 陀 螺 定 向边 可 以 减 少 导 线 终 点 的 横 向误 差 这 已 成 为 定 论 。陀 螺 定 向边 加 在 什 么 位 置 ， 几 条 为宜 ， 加 从
，
一ｘ ２＝ ０
ｍ ｌ （ ＋１ （ｎ＋１ ｎ （ ・ ） ￣ｎ ｎ ）２ Ｚ ） 亡 １ ｎ
— — — 一 —
ｑ
即
＋ ：一
ｍａ
一ｌ
（ 意义 ， 去 ） 无 舍
式 中 ：一 导 线 终 点测 角 中误 差 一
ｌ 等 边 直 伸 形 导线 的 边 长 一
当 ｘ＋ － ｘ ＝ｎ时 ， ｑ 最 小 ， 出 的 位 置 即 为 加 测 陀 螺 定 使 求
向边 的 最 佳 位 置 。
位 置 分 别 在 四分 之 一 处 、 分 之 二 处 和 四分 之 三 处 为 最 佳 。 四
以 此 类 推 可 求 出加 测 若 干 条陀 螺 定 向边 的最 佳位 置 。 设 ｎ＝ ０ ｌ ５ 、 日 ５ 、 ０根 据 等 边 直 伸 形 支导 ３ 、 ： ０ ｍ ：１” ｍ ＝２ ”
ｍ 一 已知 边 的 定 向 中误 差
ｎ 一
最 后得 Ｘ ＝ｘ ＝ 。
测量作业指导书
测量作业指导书编制：审核：批准：目录1适用范围 (1)2施工准备 (1)3技术要求 (1)4开工复测 (1)5施工放样测量 (1)5.1路基施工测量 (2)5.1.1填方路段 (2)5.1.2挖方路段 (2)5.2涵洞测量控制 (2)5.3房建施工测量 (3)5.3.1建筑物平面控制 (3)5.3.2建筑物高程控制 (4)6 竣工测量 (4)7人员设备组织 (5)8保障测量精度的措施 (5)9测量注意事项 (6)9.1全站仪控制测量注意事项 (6)9.2水准仪控制测量注意事项 (6)9.3 RTK测量注意事项 (7)10安全要求 (7)10.1测量人员安全防护 (7)10.2测量仪器安全防护 (8)测量作业指导书1适用范围本作业指导书适用于工程施工测量放样。
2施工准备（1）已完成全线平面控制测量及高程控制测量，并有平面控制网平差报告、高程控制网原始数据、高程控制网平差报告、控制点成果对比表、控制点测量成果表、控制点平面布置图等成果文件（2）由工程部长组织完成靖神铁路包西线红石峡车站接轨改扩建工程所有涵洞的坐标计算，并形成坐标文件，由工程部长及测量主管复核签字并存档。
（3）建立测量仪器管理台账，定期校核测量仪器。
3技术要求（1）《铁路工程卫星定位测量规范》（TB 10054-2010）；（2）《铁路工程测量规范》（TB 10101-2018）；4开工复测（1）工程施工前，施工单位应进行施工复测。
复测前施工单位应检查线路的有关资料,会同设计单位进行现场桩位交接。
主要桩位包括直线上的转点、曲线上的交点或副交点、直缓、缓圆、曲中、圆缓、缓直等控制桩，有关的控制点、水准点、导线点。
（2）施工复测时，应对全线的控制桩间、交角、长度及水准点和中桩高程进行复测。
（3）施工复测的精度和要求应符合规范要求:当精度与定测成果不符时，必须再作复测。
当确定定测资料有误或精度不符合精度要求，则应改动定测成果。
（4）复测采用的方法应与原控制测量相同，且精度不应低于原控制测量等级，复测前应检查标石的完整性，对于丢失或破坏的控制点应按同精度内插法恢复或补增。
导线点复测报告
滇中城市经济圈高速公路网功山至东川高速公路第TJ1合同段徐家地隧道-大白河桥施工控制网复测成果报告云南公投建设集团有限公司功东高速公路第一合同三工区2016年4月5日目录一、复测依据 (2)二、设计提交数据及交桩情况 (3)三、复测目的 (3)四、导线点复测 (3)1、控制点复测情况 (3)2、控制点复测范围 (4)3、坐标及高程系统 (4)4、控制点复测方案 (4)五、内业数据的处理情况 (5)1、角度闭合差的计算及调整 (5)2、坐标方位角的推算 (6)3、坐标增量闭合差计算及调整 (6)六、复测成果说明 (7)七、附件资料 (7)徐家地隧道-大白河桥施工控制网控制点复测成果报告一、复测依据本次复测根据业主提供的施工控制网及相关测量规范进行施测1、《工程勘测规范》JTG10-2007、《公路勘测细则》JTG/TC10-2007、《公路路基施工技术规范》JTG F10-2006。
2、昆明市寻甸县攻山至东川高速公路TJ1合同段施工图设计《控制测量成果表》3、《夹马槽隧道、大白河桥、徐家地隧道施工控制网控制点成果表》平面控制测量等级导线测量技术要求水准测量等级水准测量精度要求二、设计提交数据及交桩情况有业主牵头组织四方人员（指挥部、设计单位、监理单位、施工单位）进行现场导线点交桩，除被破坏的控制点，其余控制点均布设于埋石上，保存较好，因此现场即办理交接手续。
后续于2016年3月18日提供了《徐家地隧道施工控制网控制点成果表》GC01～GC06 共6个控制点。
三、复测目的为了确保昆明市寻甸县攻山至东川高速公路平面和高程贯通精度，徐家地隧道、大白河桥贯通精度及工程量的准确性，进行复测。
四、导线点复测1、控制点复测情况交桩后，我工区于2016年3月20日立即组织相关技术人员认真复核，充分领会设计意图，并于2016年3月22日进行控制点复测，2016年3月25日完成加密控制点，2016年4月3日完成外业工作，2016年4月5日完成内业资料的整理2、控制点复测范围因《徐家地隧道-大白河桥施工控制网》为独立控制网，本次复测针对《徐家地隧道-大白河桥施工控制网》GC01～GC06进行复测。
结合贯通测量工作实践浅谈重要贯通测量工作
结合贯通测量工作实践浅谈重要贯通测量工作作者：王晓良来源：《价值工程》2013年第34期摘要：本文结合贯通测量工作实践，就重要巷道贯通工程工作中应做的几项工作和应注意的问题浅谈一下自己的几点看法。
Abstract： The paper combined with breakthrough survey work practice， discussed the opinions of the work should be done and the problems should be paid attention to in important breakthrough survey.关键词：重要贯通测量；误差来源；误差预计；允许误差；实际偏差贯通总结Key words： important breakthrough survey；error sources；error expection；permissible error；actual deviation breakthrough summary中图分类号：TD175 文献标识码：A 文章编号：1006-4311（2013）34-0074-020 引言重要巷道贯通工程贯通精度的高低，不仅决定于我们所选择的贯通测量方案和测量方法是否正确，更重要的还在于实地观测工作的质量；同时，还受到作业环境（空气能见度、风速大小）的制约和影响。
实地观测包括：仪器、觇标对中、角度观测、边长丈量等。
因此，合理的选择贯通测量方案和测量方法，提高测角、量边精度，是保证巷道准确贯通的关键。
例如我们对某一量作多次观测，会得出多个数值来，这些数值和其真值之间的误差值的存在，是由于量具本身结构存在着误差，读数、操作误差等。
我们只能求得该量的算术平均值。
算术平均值与观测值的差值称为最或是误差。
就导线测量而言，其水平方向上的误差来源于两个方面；一个是测角误差，另一个是量边误差；垂直方向的误差来源于水准测量和三角高程测量误差。
