围岩级别分析
第一章：隧道围岩分析
概 述
隧道工程地质勘察的重要内容之一是根据隧道围岩的岩体或土体特征、岩石
的坚硬程度、岩体的完整程度、风化程度等地质条件，考虑地下水、高地应力的
影响，围岩的纵波速度，隧道的埋藏深度等因素后，综合评价隧道的围岩分级。
将其作为隧道工程的结构设计依据、施工方法依据、工程造价依据。
围岩分级方法
3个基本因素：
① 岩性：抗压强度、弹性模量、弹性波速等。
② 地质构造：岩体完整性或结构状态。
③ 地下水：地下水发育时，围岩级别应降低。
1个附加因素：
④ 初始地应力：适当考虑。
1.1、以岩石强度或物性指标分级
1、以岩石强度为基础的分级法
代表：土石分类法～坚石、次坚石、松石、土。
2、以岩石物性指标为基础的分级法
代表：岩石坚固性系数(f值)分级法～普氏法
f值：一个综合的物性指标值，如岩石的抗钻性、抗爆性、强度等。但核心还是岩石强度。
1.2、以岩体构造、岩性特征分级
代表：
泰沙基法～考虑围岩的完整状态和岩性，共9级。
我国交通隧道围岩分级法～借鉴了泰沙基法，考虑岩体综合物性，
共6级。
1.3、与地质勘探手段相联系的分级法
代表：
弹性波速分级法～波速是反映岩性与岩体结构的一项综合指标，波
速越高，围岩越好。
岩石质量指标～RQD指标也是反映岩性与岩体结构的一项综合指
标。RQD指标的具体含义为岩芯复原率:
1.4、组合多种因素的分级法
代表：
岩体质量分级法。巴顿等人提出的“岩体质量—Q”分级法。
表达如下：
组合了6个参数：岩石质量指标、节理组数目、节理粗糙度、
节理蚀变值、节理含水折减系数、应力折减系数。
我国铁路与公路的围岩分级方法
1.5、铁路隧道
1.5.1、分级的理论基础
以围岩的稳定性判断为基础。属于“以岩体构造和岩性特征为
代表”的分级方法。主要考虑4种因素：
1.5.2、基本分级
依据：围岩主要工程地质条件，由两条组成：
①岩石坚硬程度
软硬岩分界指标：30Mpa
Rb>30 硬岩
5
②围岩完整程度
指标1：结构面发育程度
指标2：地质构造影响程度
由此两指标，将岩体完整程度分为5个级别，见下表：
围岩受地质构造影响程度等级划分
围岩节理（裂隙）发育程度划分
1.6、公路隧道
1.6.1、初步分级
依据：围岩主要定性特征，包括：岩石坚硬程度Rc(即强度)、
岩体完整性Kv(即弹性波速)，推出围岩基本质量指标
BQ=90+3Rc+250Kv
1.6.2、详细分级
修正BQ值：当有以下3方面影响时，应予修正：
①地下水K1
②软弱结构面(比铁路多此条)K2
③高初始地应力K3
[BQ]=修正BQ值=BQ-100(K1+K2+K3)；K1～K3各值可查公路隧道规
范附录A.0.2-1～A.0.2-3
隧道围岩分级(表)
（1）有地下水
（2）围岩稳定性受软弱结构面影响，且由一组起控制作用
（3）存在高初始应力
3.围岩分级中，岩石坚硬程度、岩体完整程度，两个基本因素的定性划分和定量指标，及其对应关系应符合有关规定
4.非粘性土呈松散状，粘性土及黄土呈松软结构
Ⅵ
土体
1.软塑状粘性土
2.潮湿、饱和粉细砂层、软土等
围岩分级判断方法
1.两步分ቤተ መጻሕፍቲ ባይዱ：
（1）初步分级：
1)定性：岩石坚硬程度和岩体完整程度的特征
2)定量：岩体基本质量指标（BQ）
（2）详细分级：
1)在岩体基本质量分级的基础上，考虑修正因素的影响
2)按修正后的岩体基本质量指标（BQ），结合岩体定性特征综合评判，确定围岩的详细分级
在工程可行性研究和初步设计可行性研究和初步设计阶段可采用定性划分的方法或工程类比的方法进行围岩级别划分坚硬岩rb30mpa岩体较完整块状或厚层状结构451550较坚硬岩岩体完整块状整体结构坚硬岩岩体较破碎巨块石碎石状镶嵌结构351450较坚硬岩或较软硬质岩岩体较完整块状体或中厚层状结构坚硬岩岩体破碎碎裂石结构251350较坚硬岩岩体较破碎破碎破碎镶嵌结构较软岩或软硬岩互层且以软岩为主岩体较完整较破碎中薄层结构土体1
岩体较完整，块状或厚层状结构
451~550
较坚硬岩
岩体完整，块状整体结构
Ⅲ
坚硬岩
岩体较破碎，巨块（石）碎（石）状镶嵌结构
351~450
较坚硬岩或较软硬质岩
岩体较完整，块状体或中厚层状结构
Ⅳ
坚硬岩
岩体破碎，碎裂（石）结构
251~350
较坚硬岩
岩体较破碎—破碎，破碎镶嵌结构
关于隧道围岩的分级

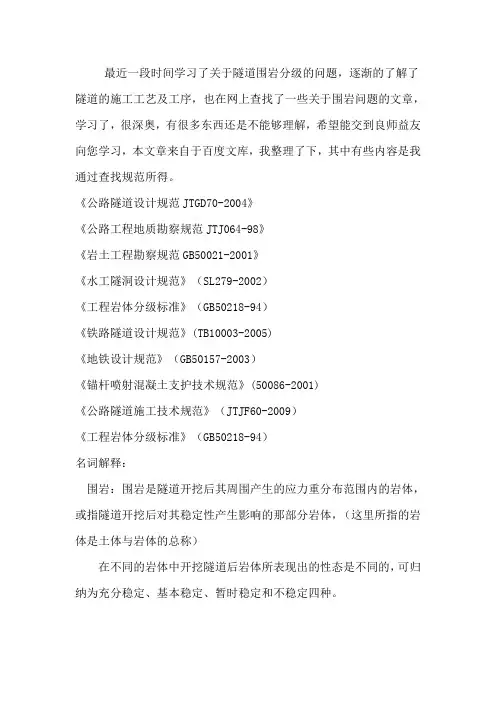

最近一段时间学习了关于隧道围岩分级的问题，逐渐的了解了隧道的施工工艺及工序，也在网上查找了一些关于围岩问题的文章，学习了，很深奥，有很多东西还是不能够理解，希望能交到良师益友向您学习，本文章来自于百度文库，我整理了下，其中有些内容是我通过查找规范所得。
《公路隧道设计规范JTGD70-2004》《公路工程地质勘察规范JTJ064-98》《岩土工程勘察规范GB50021-2001》《水工隧洞设计规范》（SL279-2002）《工程岩体分级标准》（GB50218-94）《铁路隧道设计规范》(TB10003-2005)《地铁设计规范》（GB50157-2003）《锚杆喷射混凝土支护技术规范》(50086-2001)《公路隧道施工技术规范》（JTJF60-2009）《工程岩体分级标准》（GB50218-94）名词解释：围岩：围岩是隧道开挖后其周围产生的应力重分布范围内的岩体，或指隧道开挖后对其稳定性产生影响的那部分岩体，（这里所指的岩体是土体与岩体的总称）在不同的岩体中开挖隧道后岩体所表现出的性态是不同的，可归纳为充分稳定、基本稳定、暂时稳定和不稳定四种。
岩爆：岩体中聚积的弹性变形能在地下工程开挖中突然猛烈释放，使岩石爆裂并弹射出来的现象。
轻微的岩爆仅剥落岩片，无弹射现象。
严重的可测到级的震级，一般持续几天或几个月。
发生岩爆的原因是岩体中有较高的地应力，并且超过了岩石本身的强度，同时岩石具有较高的脆性度和弹性。
这时一旦地下工程破坏了岩体的平衡，强大的能量把岩石破坏，并将破碎岩石抛出。
预防岩爆的方法是应力解除法、注水软化法和使用锚栓-钢丝网-混凝土支护。
在JTJD70-2004《公路隧道设计规范》中关于隧道围岩级别划分为六级，级别越大围岩越差，六级为土，但目前实施中不同，《岩土工程勘察规范GB50021-2001》中规定地下铁道围岩分类应按GB50307-1999《地下铁道，轻轨交通岩土工程勘查规范》,GB50307-1999《地下铁道，轻轨交通岩土工程勘查规范》中的围岩分类方法引自原《铁路隧道设计规范》(TB10003-1999)围岩分级是根据《工程岩体分级标准》（GB50218-94）结合工程经验得来的，勘察是为设计服务的，所以在地铁工程勘察中，如果还利用地铁勘察规范进行围岩分类，易给设计带来不便。
围岩分级
未风化~微风化的凝质岩，千枚岩，
砂质泥岩，泥灰岩，泥质砂岩，粉
砂岩，页岩等
软岩 锤击声哑，无回弹，有凹痕， 1 强风化的硬质岩；
易击碎；浸水后手可掰开 2 弱风化~强风化的较坚硬岩；
3 弱风化的较软岩；
4 未风化的泥岩等
极软 锤击声哑，无回弹，有较深凹 1 全风化的各种岩石；
岩 痕，手可捏碎；浸水后可捏成 2 各种半成岩
团
Rc(MPa) 坚硬程度
Rc 与岩石坚硬程度定性划分的关系
>60 坚硬岩
60~30 较坚硬岩
30~15 较软岩
15~5 软岩
<5 极软岩
4．岩体完整程度的划分如下表
岩体完整程度的定性划分
名称
结构面发育程度 主要结构面的 组数 平均间距（m） 结合程度
主要结构 面类型
相应结构类型
完整
1～2
>1.0
岩的详细分级。 二）围岩分级中岩石坚硬程度`岩体完整程度两个基本因素的定性划分和定量 指标及对应关系应符合下列规定： 1 岩石坚硬程度可按下表定性划分。 2 岩体坚硬程度定量指标用岩石单轴饱和抗压强度 Rc 才表达。Rc 一般采用实 测值，若无实测值时，可采用实测的岩石点荷载强度指数 IS（50）的换算值，即 按下式计算。
或修正的围岩质量指标[BQ]值，土体隧道中土体类型、密实状态等定性特征，按表 3.6.5 确
定围岩级别。
表 3.5.6 公路隧道围岩分级
围岩级别
围岩或土体主要定性特征
围岩基本质量指标 BQ 或修
正的围岩基本质量指标[BQ]
Ⅰ
坚硬岩，岩体完整，巨整体状 >550
或巨厚层状结构
Ⅱ
坚硬岩，岩体较完整，块状或 550～451
铁路隧道围岩级别划分
隧道围岩级别划分与判定隧道围岩分级就是评定围岩性质、判断隧道围岩稳定性，作为选择隧道位置、支护类型的依据和指导安全施工。
国内外现在的围岩分级方法有定性、定量、定性与定量相结合3种方法，且多以前两种方法为主。
定性分级的做法是，在现场对影响岩体质量的诸因素进行定性描述、鉴别、判断，或对主要因素作出评判、打分，有的还引入分量化指标进行综合分级。
以定性为主的分级方法，如现行的公路、铁路隧道围岩分级等方法经验的成分较大，有一定人为因素和不确定性，在使用中，往往存在不一致，随勘察人员的认识和经验的差别，对同一围岩作出级别不同的判断。
采用定性分级的围岩级别，常常出现与实际差别1～2级的情况。
定量分级的做法是根据对岩体性质进行测试的数据或对各参数打分，经计算获得岩体质量指标，并以该指标值进行分级。
如国外N.Barton 的Q分级，Z.T.Bieniawsks 的地质力学（MRM）分级、Dree的RQD值分级等方法。
但由于岩体性质和赋存条件十分复杂，分级时仅用少数参数和某个数学公式难以全面准确地概括所有情况，而且参数测试数量有限，数据的代表性和抽样的代表性均存在一定的局限，实施时难度较大。
影响围岩稳定的因素多种多样，主要是岩石的物理力学性质、构造发育情况、承受的荷载（工程荷载和初始应力）、应力变形状态、几何边界条件、水的赋存状态等。
这些因素中，岩体的物理力学性质和构造发育情况是独立于各种工作类型的，反映出了岩体的基本特性，在岩体的各项物理力学性质中，对稳定性关系最大的是岩石坚硬程度，岩体的构造发育状态、岩体的不连续性、节理化程度所反映的岩体完整性是地质体的又一基本属性。
国内外多数围岩分级都将岩石坚硬程度和岩体的完整程度作为岩体基本质量分级的两个基本因素。
1 国标《锚杆喷射混凝土支护技术规范》围岩分级1.1围岩分级围岩级别的划分应根据岩石坚硬性岩体完整性结构面特征地下水和地应力状况等因素综合确定并应符合表1.1规定。
(整理)铁路隧道围岩分级
强风化
全风化
简要说明
地
下
水
状
态
渗水量[L/（min·10m）]
＜10
干燥或湿润
10~25
偶有渗水
25~125
经常渗水
干燥或湿润
偶有渗水
经常渗水
初
始
地
应
力状Leabharlann 态埋深H= m地质构造应力状态
其他
围岩级别
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
Ⅵ
备注
记录者
复核者
日期
硬岩
30＜Rc≤60
弱风化的极硬岩；未风化或微风化的熔结凝灰岩、大理岩、板岩、白云岩、灰岩、结晶颗粒较粗的岩浆岩
软质岩
较软岩
15＜Rc≤30
强风化的极硬岩；弱风化的硬岩；未风化或微风化的云母片岩、千枚岩、砂质泥岩、钙泥质胶结的粉砂岩和砾岩、泥灰岩、泥岩、凝灰岩等
软岩
5＜Rc≤15
强风化的极硬岩；弱风化至强风化的硬岩；弱风化的软岩；未风化或微风化的泥质岩类；泥岩、煤、泥质胶结的砂岩和砾岩等
硬岩或软硬岩互层，岩体较完整；
较软岩，岩体完整
——
2.5~4.0
Ⅳ
极硬岩，岩体破碎；
硬岩，岩体较破碎或破碎；
较软岩或软硬岩互层，岩体较完整或破碎；
软岩，岩体完整或较完整
1.5~3.0
Ⅴ
软岩，岩体破碎至极破碎；
全部极软岩及全部极破碎岩
1.0~2.0
Ⅵ
受构造影响很严重呈碎石、角砾及粉末、泥土状的断层带
软塑状粘性土、饱和的粉土、砂类土
铁路隧道围岩分级
（铁路隧道设计规范）
1、围岩基本分级应由岩石坚硬程度和岩体完整性程度两个因素确定；
隧道围岩判定等级划分方法

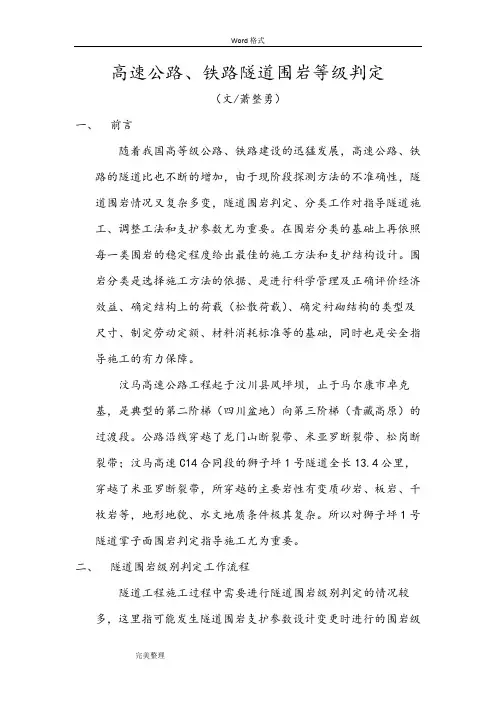

高速公路、铁路隧道围岩等级判定（文/萧整勇）一、前言随着我国高等级公路、铁路建设的迅猛发展，高速公路、铁路的隧道比也不断的增加，由于现阶段探测方法的不准确性，隧道围岩情况又复杂多变，隧道围岩判定、分类工作对指导隧道施工、调整工法和支护参数尤为重要。
