热处理工艺规范
四川华林设备有限公司
第 1 页共 6 页热处理工艺规范
一、淬火、回火工艺规范
1．淬火、回火准备工作：1）检查设备，仪表是否正常；2）正确选择夹具；3）检查零
件表面是否有碰伤、裂纹、锈斑等缺陷；4）确认零件要求的淬火部位硬度、变形等的技术要
求，核对零件的形状、材料的加工状态是否与图样及工艺文件相符合；5）表面不允许氧化、
脱碳的零件，当在空气炉加热时，应采取防氧化脱碳剂装箱保护或采用真空炉加热；6）易开
裂的部位如尖角靠边的孔，应采取预防措施，如塞石棉、耐火泥等。
2．常见材料淬火、回火工艺规范
1）加热温度
表1 常用材料的常规淬火、回火规范
钢号淬火温度℃冷却剂回火温度℃表面硬度HRC 备注
45 780～800
水200～220 38～42
820～850 520～560 23～28
760～790 180～220 43～48
Cr12MoV 1060～1070 风冷500～510 58～62 真空淬火炉淬火风冷，回火两次。510～520 56～60
550～560 48～52
1020～1040 油200～220 58～62
工件厚度超过60mm，而且淬油的，必须回火三次。500～520 55～58
520～530 54～56
560～580 44～48
9CrWMn 820～840 油190～210 58～62 真空淬火炉
Cr12Mo1V1 1020～1040 油500～520 50～56 真空淬火炉200～220 58～62
1050～1080 风冷510～540 56～61 真空淬火炉淬火风冷，回火
两次；工件厚度超过60mm，而且淬油的，必须回火三次。
4Cr5MoSiV1 1000～1040 油200～220 48～52
4Cr13 1020～1050 油200～220 49～54
7Cr7Mo3V2Si 1110～1130 油560回火三次58～62 真空炉淬火、回火
HS-1 960～980 空冷180～200 58～62 可火焰淬火
注：Cr12Mo1V1 即 D2（美国）、1.2379（德国）、SLD（日立）、SKD11（日本）、K110（奥地利）；
9CrWMn 即 O1（美国）、1.2510（德国）、K460（奥地利）；
4Cr5MoSiV1 即 H13（美国）、1.2344（德国）、8407/8402（一胜百）、W302（奥地利）；
7Cr7Mo3V2Si 即 LD1；四川华林设备有限公司
第 2 页共 6 页HS-1是高级火焰淬火，多用模具钢；
除45号钢或特别说明均采用回火两次的工艺。
2）淬火保温时间t =8～10 min+kαD
k——装炉系数（1～1.5）；α——保温系数（见表2）；D——零件有效厚度。
表2 淬火保温系数
钢种加热温度℃保温系数
电炉真空炉
碳素工具钢550～650℃（预热）1.2～1.5 2～2.5
760～840 0.6～0.8 1.2～1.5
低合金模具钢550～650（预热）1.5～1.8 2.5～3
820～950 1.2～1.3 0.8～1
中、高合金模具钢580～650 1～1.2 1.4～1.7
800～850 1～1.5 0.8～1.2
950～1100 0.8～1 0.5～0.8
3）回火保温时间
①工件有效厚度d<=50mm，保温2小时；
②工件有效厚度d>50mm，按照保温时间t=d/25（小时）计算；
③每次回火后空冷至室温，再进行下次回火。
4）去应力（入炉时效）
①高合金钢550~650℃，热透后，保温时间>3小时；
3．淬火和回火设备
1）淬火设备——真空淬火炉、中温箱式炉、高温箱式炉。
2）回火设备——真空回火炉、中温箱式炉。
3）冷却设备——水槽、油槽、风箱。
设备名称有效工作尺寸功率最高使用温度
真空淬火炉900 X 600 X 450 125Kw 13000C
真空回火炉 2R-48 900 X 720 X 420 48Kw 7000C
铝型材加热炉 863-008 800 X 600 X 500 25Kw 6000C
箱式电阻炉 863-004 500 X 300 X 200 12Kw 10000C
箱式电阻炉 863-003 810 X 550 X 550 20Kw 13500C
高温箱式电阻炉 863-007 950 X 450 X 350 45Kw 12000C
4．操作方法
1）零件应均匀摆放于炉内有效加热区，在箱式炉中一般为单层排列加热，工件间适当间隙。
小件可适当堆放，但要酌情增加保温时间。
2）细长零件加热要考虑装炉方法，以减少工件变形，如垂直吊挂，侧立放平支稳等。四川华林设备有限公司
第 3 页共 6 页 3）零件同炉加热,截面尺寸不宜相差过大,厚度10～50mm同一炉,50～80mm同一炉，大截面
零件应摆放在炉膛里面,以便小工件先出炉。大小零件分别计算加热时间(仅指箱式炉)。
4）高合金钢及形状复杂的中小截面零件，应在550～650℃装炉，并经预热保温后，才能进
行升温加热。
5）高温合金钢零件要经过一次或两次预热，才能加热淬火（见下图）。
6）不同类型的零件在淬火冷却过程中应遵守下列原则：
轴、套筒、圆环类零件：应沿轴心方向垂直进入冷却剂，并在冷却剂中上下窜动。
垫圈类零件：应径向垂直进入冷却剂。
长板类零件：选择横向侧面进入冷却剂为好。
有盲孔凹面的零件：盲孔凹面向上进入冷却剂。
截面厚薄相差较大的零件：大截面部分应先进入冷却剂。
带单面长槽的零件：应槽口向上，一端倾斜45°进入冷却剂。
7）淬火后应及时回火,一般零件淬火至回火不超过4小时，大型或复杂易裂零件应立即回火。
8）返修的零件在重淬前一般需经高温回火或正火处理；合金工具零件应退火处理。
9）有淬裂危险的零件，在淬火冷却至50～80℃即应入炉回火。
10）需多次回火的零件，每次回火均应冷至室温。
11）凸、凹模和成形零件等硬件主要进真空炉热处理，真空度＜＝2.66Pa。以防氧化、脱碳。
5．常见的缺陷及解决的办法
表3 淬火缺陷原因及解决办法
缺陷特征产生原因解决方法淬火加热1060~1070oC 四川华林设备有限公司
第 4 页共 6 页表面硬度低或软点加热温度低，保温时间短；冷却速度慢或不均匀；从冷却介质中提出过早；表面或局部脱
落；回火温度高；原始组织不良。核对温度仪表，正确执行工艺；改变或搅拌冷却介质；严格检查原材
料，改进预先热处理；采取保护加热。
马氏体组织粗大加热温度过高；原始晶粒太大。严格控制温度；进行预先热处理。
变形与开裂原材料组织不均匀，有冶炼金属缺陷；加热温度过高；冷却太快或不均；零件的结构形状复杂；二次淬火前未经正火或退火处理；未及时回火或回火不充分。合金工具钢锻件，锻造比小：材质内碳化物严重，锻打时没击碎。加强原材料进货检验；正确掌握工艺，选择合适冷却介质。
二、退火与正火工艺规范
1．准备工作
1）检查设备，仪表是否正常，并应事先将炉膛清理干净；
2）核对物料与图样是否相符，了解零件的技术要求与工艺规范；
3）正确选择工装夹具，确定出炉方法；
4）对不允许表氧化，脱碳的零件，应采用进行防氧化脱碳剂保护或真空炉处理。
2．工艺规范：1）加热温度
表4 常用钢退火工艺规范
钢号Acl℃加热温度℃等温温度℃等温时间（H）退火硬度HB
GCr15 745 790～810 700～720 1～2 207～229
Cr12 810 850～870 730～750 6～8 207～215
Cr12MoV 810 850～870 720～740 3～4 207～215
表5 常用钢材的正火温度
钢材正火温度℃硬度HB
45 840～860 170～217
40Cr 860～880 179～229
2）保温时间：电炉加热的保温时间 = 零件有效厚度×保温系数
表6 退火、正火保温系数
钢种保温时间min/mm
退火正火碳素结构钢1.5～1.8 1.0～1.5
合金结构钢1.8～2.0 1.2～1.8
合金工具钢2.0～3.0
3）冷却速度
碳素钢退火应以不大于100～200℃/h的冷却速度冷至500～550℃后空冷。合金钢及高
合金退火应不大于20～100℃/h的冷却速度冷至500～550℃后室冷，正火应在空气中散开冷四川华林设备有限公司
第 5 页共 6 页却不允许堆放或置于潮湿的地上冷却，大件或要求硬度高的零件方可在流动空气中或其它介
质中冷却。
3．加热设备：退火、正火主要采用箱式炉，必要时可选用真空炉。
4．操作方法
1）零件装炉时，必须放置在预先确定的有效加热区内，装置量、装炉方式及堆放形式的
确定应以保正零件均匀加热和冷却，且不造成有害缺陷的原则；装箱退火时，箱间距离应大
于100mm。
2）装炉后需要检查零件与电热原件确无接触时，方可送电升温，在操作过程中，不得随
意打开炉门。
3）零件的升温速度主要根据化学成份，几何形状等因素来确定，对于高碳，高合金钢断
面较大或形状复杂的零件，以及装箱退火零件，应采用低温装炉，加热到500～550℃保温一
段时间后再加热到规定的温度。
4）保温时间从炉温达到规定的温度算起，但装炉量大时，应适当延长，对于装箱退火，
通常应增加2～3h。
5）对于易变形件，装炉时应注意，支平放稳。
5．常见缺陷及解决方法：
缺陷特征产生原因解决方法
硬度高，球化不完全，细片状碳化物多加热温度低或保温时间短。重新退火
网状碳化物严重正火温度偏低；保温时间太短；冷
速不够或退火温度超过Acm。加热到Acm以上温度后快冷
到670℃以下空冷再重新退火。
碳钢中自由石墨析出呈黑色断口退火时从1000℃缓冷时间太长或在760～780℃停止时间太长。报废
三、火焰淬火工艺
1．准备工作
1）检查乙炔，氧气瓶的压力是否符合要求；
2）检查零件是否与图样及文件及工艺文件相符，表面不得有氧化皮、毛刺等；
3）适用于火焰淬火的材料是：含碳量在0.3～0.6%碳素钢最适宜，以及碳含量为0.3～
0.5%的低合金钢。在表面淬火前，为了获得良好的淬火质量，一般先进行正火和调质处
理得到细晶粒的索氏体加铁素体或回火索氏体组织。
2．工艺规则
1）气体压力与流速：压力过低会造成淬火表面硬度过低，压力过大会引起火焰跳动，
一般情况下氧气压力取0.5～0.8Mpa乙炔气的压力取0.005～0.007Mpa；
2）混合气的比例通常为氧：乙炔 =（1.1：1）～（1.57：1），这样即为中性火焰；
3）喷火器应与零件表面垂直，距冷却水的距离应为10～40mm；
4）零件加热温度一般为880～900℃，目测时呈现樱红色即可淬火；
5）对含碳量0.6%以下的碳钢用15～25℃的水冷却，碳含量大于0.6%的碳钢和含铬及锰
的低合金钢用30～40℃的水与空气的联合冷却，部分高合金钢可以空冷；
热处理标准规范
热处理标准规范
热处理是一种通过加热和冷却来改变金属或合金材料的性能和组织结构的工艺过程。在工业生产中，热处理是非常重要的一环，它可以使金属材料获得理想的力学性能和物理性能，从而满足不同工程和使用要求。因此，热处理标准规范对于确保产品质量和安全具有重要意义。
首先，热处理标准规范应包括材料的选择和准备。在进行热处理之前，应该对材料的成分、硬度、强度等进行全面的检测和分析，以便确定合适的热处理工艺参数。此外，还需要对材料进行表面清洁和预处理，以确保热处理过程中不受污染和氧化的影响。
其次，热处理标准规范应明确热处理工艺的参数和要求。包括加热温度、保温时间、冷却速度等关键参数的设定和控制要求。这些参数的选择和控制对于最终材料的性能具有决定性影响，因此必须严格按照标准规范执行，确保热处理过程的稳定性和可控性。
另外，热处理标准规范还应包括热处理后的检验和评定要求。热处理后的材料需要进行金相组织分析、硬度测试、拉伸试验等一系列检测，以验证热处理效果是否符合要求。只有通过严格的检验和评定，才能确保热处理后的材料达到预期的性能指标。
除此之外，热处理标准规范还应包括热处理设备和环境的要求。热处理设备应具备良好的加热和冷却控制能力，以及稳定的温度和时间记录系统。同时，热处理车间的环境条件也应符合相关的安全和卫生标准，以确保操作人员和材料的安全。
总的来说，热处理标准规范对于确保热处理工艺的稳定性、可控性和可靠性具有重要意义。只有严格遵守标准规范的要求，才能保证热处理后的材料具有良好的性能和质量，从而满足不同工程和使用要求。因此，制定和执行热处理标准规范是非常必要和重要的。
(完整)热处理工艺守则
(完整)热处理工艺守则
一、热处理代号和材料标注方法
（一）热处理代号
1. 适用于结构钢和铸件代号：
0—自然状态
1—正火(或正火+回火)
2—退火
3—精锻+回火（如精锻或精辊叶片在精锻后只需高温回火）
4—淬硬
5—调质
6—化学热处理（渗碳或氮化）
7—除应力（包括活塞环定型处理)
9—表面淬火或局部淬火
2. 适用铸造有色金属和奥氏体钢的代号：
0—原始状态
1—再结晶退火
T—除应力退火
T1-人工时效
T4—淬火（固溶处理）
T5—淬火和不完全时效
T6-淬火和完全时效（固溶处理和完全时效到最高硬度）
3. 压力加工有色金属代号：
0—原始状态
M—退火
C-淬火 (完整)热处理工艺守则
CZ—淬火和自然时效
CS-淬火和人工时效
（二）材料的标注方法：
1. 零件的材料或毛坯（包括铸锻件）如不作任何处理，也不作机械性能检查，则只标材料牌号（其热处理代号“0”在图纸上不标注）如：A3,20，35，ZQSn6—6-3。
2. 零件的材料或毛坯在热处理后，不作硬度及机械性能检查者则只标注材料牌号和热处理代号：如:45-1,
若有几种热处理，可用热处理代号按工艺路线顺序逐项填写：如:15CrMoA-1+7。
3. 有些材料的技术条件，有几种检查组别,但强度等级只有一种或可按材料截面尺寸来决定强度等级，只注明材料牌号，热处理代号和检查组别:
如：45—5（Ⅱ) 35CrMoA—5（Ⅱ）
4. 有些材料的技术条件，有几种组别，在同一热处理状态中有不同的强度等级,则注明材料牌号、热处理代号强度等级和检查组别，不需要规定检查组别时，
检查组别可省略。
25Cr2MoVA-5 25Cr2MoVA-5
如：
735—Ⅲ 735
热处理标准规范 2

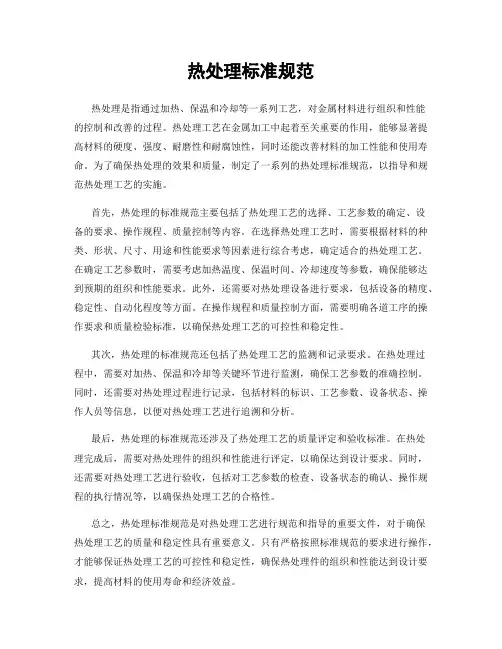

热处理标准规范
热处理是指通过加热、保温和冷却等一系列工艺，对金属材料进行组织和性能的控制和改善的过程。热处理工艺在金属加工中起着至关重要的作用，能够显著提高材料的硬度、强度、耐磨性和耐腐蚀性，同时还能改善材料的加工性能和使用寿命。为了确保热处理的效果和质量，制定了一系列的热处理标准规范，以指导和规范热处理工艺的实施。
首先，热处理的标准规范主要包括了热处理工艺的选择、工艺参数的确定、设备的要求、操作规程、质量控制等内容。在选择热处理工艺时，需要根据材料的种类、形状、尺寸、用途和性能要求等因素进行综合考虑，确定适合的热处理工艺。在确定工艺参数时，需要考虑加热温度、保温时间、冷却速度等参数，确保能够达到预期的组织和性能要求。此外，还需要对热处理设备进行要求，包括设备的精度、稳定性、自动化程度等方面。在操作规程和质量控制方面，需要明确各道工序的操作要求和质量检验标准，以确保热处理工艺的可控性和稳定性。
其次，热处理的标准规范还包括了热处理工艺的监测和记录要求。在热处理过程中，需要对加热、保温和冷却等关键环节进行监测，确保工艺参数的准确控制。同时，还需要对热处理过程进行记录，包括材料的标识、工艺参数、设备状态、操作人员等信息，以便对热处理工艺进行追溯和分析。
最后，热处理的标准规范还涉及了热处理工艺的质量评定和验收标准。在热处理完成后，需要对热处理件的组织和性能进行评定，以确保达到设计要求。同时，还需要对热处理工艺进行验收，包括对工艺参数的检查、设备状态的确认、操作规程的执行情况等，以确保热处理工艺的合格性。
总之，热处理标准规范是对热处理工艺进行规范和指导的重要文件，对于确保热处理工艺的质量和稳定性具有重要意义。只有严格按照标准规范的要求进行操作，才能够保证热处理工艺的可控性和稳定性，确保热处理件的组织和性能达到设计要求，提高材料的使用寿命和经济效益。
热处理工艺规程资料
热处理工艺规程资料
热处理是指通过加热、保温和冷却等工艺控制材料的晶体结构和物理性能的改变过程。热处理工艺规程是指对于不同种类材料进行热处理时所需的具体工艺参数和要求的规定。下面就热处理工艺规程的内容进行详细介绍：
1.热处理流程：热处理工艺规程首先需要明确热处理流程，包括加热、保温和冷却等各个环节的操作流程和时间控制。
2.加热温度：加热温度是热处理过程中非常重要的参数。不同材料的加热温度会有所区别，需要根据材料的组织结构和性能要求进行合理的选择。
3.保温时间：保温时间是指材料在一定温度下保持稳定状态的时间。保温时间的长短会对材料的组织结构和性能产生影响，需要根据具体材料的特性和要求进行合理的设置。
4.冷却速率：冷却速率也是热处理的重要参数之一、冷却速率的不同会影响材料的组织结构和性能，需要合理地控制冷却速率。
5.热处理设备：热处理工艺规程还需要明确所采用的热处理设备，包括热处理炉、加热元件、温度控制系统等。这些设备的性能和稳定性对于热处理工艺的实施有着重要的影响。
6.热处理介质：一些特定的热处理工艺可能需要在特定的介质中进行，比如油、水、盐等。这些介质的选择和使用方法都需要在热处理工艺规程中进行明确。 7.目标性能要求：热处理工艺规程还需要明确对于材料的目标性能要求。这些要求可能包括硬度、韧性、耐磨性等，需要根据具体应用和材料的要求进行合理的设定。
8.检测方法和标准：热处理工艺规程还需要明确热处理后材料性能的检测方法和标准。这些检测方法可以包括金相显微分析、化学成分分析、机械性能测试等，需要根据实际情况进行选择。
9.工艺控制要求：热处理工艺规程还需要明确对于工艺过程的控制要求，包括温度的控制精度、时间的控制精度、冷却速率的控制精度等。这些要求对于保证热处理效果和稳定性有着重要的作用。
10.安全操作规程：热处理工艺规程还需要明确对于操作人员的安全操作规程，包括材料的装卸、炉门打开和关闭、温度调整等操作过程中的注意事项和操作规范。
管道焊后热处理工艺流程
管道焊后热处理工艺流程及规范
1、适用范围
1.1 本工艺流程及规范适用于碳钢、低合金钢等材质焊接制造的焊管热处理。
1.2 本工艺流程及规范所涉焊管热处理包含有焊前热处理、焊后后热处理、焊后消氢处理以及焊后退火去应力处理。
1.3 本工艺流程及规范不适用于未覆盖及未涉及材质的热处理，本规范以外的金属材料焊管热处理经试验论证及工艺技术部门评审合格后方可列入本规范进行使用，列入形式为附录格式，本规范再次修订时可将新增规范列入至本规范正文中并取消附录，并对下发至各部门的旧版文件予以回收作废处理。
1.3 本规范所引用的标准以其最新版本为准。
1.4 本规范为公司内部受控性文件，经发布后立即受控，所有旧版文件即刻作废。
2、规范性引用标
JB/T 10175 热处理质量控制要求
GB/T 9452 热处理炉有效加热区测定方法
GB/T 7232 金属热处理工艺术语
GB/T 16923 钢件的正火与退火
3、本规范所涉材质
3.1 材质范围
本规范所涉及材质为碳钢及低合金钢，碳钢主要以Q235为主，其所涉标准为GB/T700，低合金钢主要以Q355、Q390、Q460、Q690为准，所涉及标准为GB/T1591。
3.2 焊管壁厚及外径范围 焊管壁厚不受限制，焊管外径以公司内部最大直径加热器内径为准，如超出加热器内径，则需另行进行评审。
4、热处理方法匹配
不同材质的焊管对应不同的热处理方法，具体匹配原则见下表表1所述。
表1 不同材质焊管热处理方法匹配表
焊管材质 焊前预热处理 焊后后热处理 焊后消氢处理 焊后退火去应力处理
Q235 △ 不需要 不需要 重要结构件
Q355 △ 不需要 不需要 一般需要
Q390 △ 不需要 不需要 一般需要
Q460 需要 需要 按需 一般需要
Q690 需要 需要 按需 一般需要
△—通常不需要，但板厚较厚（≥25mm）时，或相对湿度≥80%时一般需要进行焊前预热处理。
火力发电厂焊接热处理技术规程
火力发电厂焊接热处理技术规程
火力发电厂是利用燃烧化石能源发电的重要设施之一。为了确保设备的可靠性、安全性和经济性，焊接技术对火力发电厂的建设和运营至关重要。本文将介绍火力发电厂焊接热处理技术规程的主要内容。
一、焊接前的准备工作
1. 材料的选择和质量检验：材料的选择需按照设计要求进行。材料的质量检验应符合国家标准和工程技术要求。
2. 焊接人员的资格认证：焊工应经过职业技能鉴定，获得相应的资格证书。
3. 焊接工艺的选择：焊接工艺应根据材料的种类、壁厚、结构形式和要求选择，并应经过试验和验证，确定最佳的焊接工艺。
二、焊接技术规范
1. 焊接电流和电压的控制：焊接电流和电压应按照焊接工艺规范进行控制，确保焊缝的合格率和焊接质量。
2. 焊接参数的监测：焊接参数应进行实时监测，如电压、电流、温度等，以确保焊接质量和安全。
3. 焊接热输入的控制：焊接热输入应按照工艺要求进行控制，以避免焊缝的变形和开裂。
4. 焊缝的清理和检查：焊接后应及时清理焊缝和母材表面的氧化物和杂质，对焊缝进行无损检测和尺寸检查。
三、焊接热处理技术规程
1. 焊后热处理的目的：通过焊后热处理，改善焊缝的组织结构，消除焊接残余应力，提高焊接接头的抗拉、抗压和抗裂性能。
2. 焊后热处理的方法：主要有退火、正火、淬火、淬火回火、时效等方法。具体方法应根据焊材和工件材料的特性、尺寸和所要求的性能进行选择。
3. 焊后热处理的参数：退火温度、保温时间、正火、淬火和回火温度、回火时间、时效时间等参数应根据焊接工艺和炉型的要求进行控制。
4. 焊后热处理的质量控制：对焊后热处理工艺和温度应进行记录和监控，确保焊后热处理质量符合工艺规范要求。
总之，火力发电厂焊接热处理技术规程对于保障设备安全、稳定运行非常重要。除了以上所述的内容，还需要对焊接热处理中可能出现的问题进行充分的预防和处理，使得焊接接头能够满足各种工程环境下的使用要求。
1调质热处理工艺
共 46页 第 1 页
1 调质热处理工艺
1.1调质热处理的目的:用淬火和回火(中温回火或高温回火). 得到高强度和高韧性的综合机
械性能
1.1.1 工艺路线; a) 型材 调质 机加工;b) 锻造（24小时内） 调质 机加
工;c) 锻造 退火或正火 机加工 调质 机加工
1.1.2 调质热处理工艺规范; 淬火温度 ℃ 回火温度 ℃
650±20℃ 升 均 保 温 冷
升 透 温 热 却 升 均 保 温 冷
温 烧 温 热 却
h
不
限 目测
件直
径大
小或
厚度 不
限
透
烧
油、电、炉 水
或
油
冷至
室温
不
限
透
烧
碳 钢
2min/mm
不少于2h 空
或
油 碳 钢 0.6 min/
mm 合 金 钢
3min/mm
不少于2h 合金
钢 0.8 min/
mm
1.1.3 碳钢及合金钢调质热处理工艺
序 号 钢 号 淬 火 回 火 硬 度 HB 截面尺寸 mm 温 度℃ 淬火介质 温 度℃ 冷却方法
01 35 840-860 水 500-540
空 197-255 ≤100 860-880 560-600 156-207 ＞100-300
850-870 油 610-630 121-187 ＞300
570-590 170-217*
2 45 850-870 油 580-620
空 163-228 ≤100
480-500 196-255 ＞100-330
水 500-530 217-248 830-850 560-580 207-255
3 40CrA 840-860 油 520-540 油 280-321 ＜40 序 号 钢 号 淬 火 回 火 硬 度 HB 截面尺寸 mm 温 度℃ 淬火
介质 温 度℃ 冷却
方法 540-560 269-302
550-570 241-277 ＞40-60
570-590 217-255* ＞60-120
热处理工艺技术标准
热处理工艺技术标准
热处理工艺技术标准是指对于金属和合金材料在加工过程中进行热处理时所需遵循的一系列规范和要求。这些标准旨在确保热处理过程的稳定性和可靠性，以保证材料的组织和性能可以得到最佳的改善。
首先，热处理工艺技术标准要求对待热处理材料的选择和准备进行规范。在选择材料时，应根据其成分和性能特点，确定合适的热处理方法。同时，对于材料的表面处理和清洁也要进行规范，以确保材料表面没有污染物和氧化层。
其次，热处理工艺技术标准要求对热处理设备和工艺参数进行规范。热处理设备应具备足够的稳定性和精度，以确保热处理过程的控制和监测。同时，热处理过程中的温度、时间和冷却速度等工艺参数也要进行规范。这些参数的选择应根据具体材料和要求来确定，并进行充分的试验验证。
此外，热处理工艺技术标准还要求对热处理后的材料进行检测和评估。这包括对材料的组织结构、硬度和其他性能指标的测试。这些测试应基于相关标准和方法，以确保测试结果的准确性和可靠性。
最后，热处理工艺技术标准要求对热处理后的材料进行质量控制。这包括对材料的出厂检验和过程控制。出厂检验应确保热处理产品符合相应的标准和要求。而过程控制主要是通过监测和调整热处理工艺参数，以确保每一批产品的质量和性能稳定。
总之，热处理工艺技术标准是热处理工艺的基础，对于保证材料的组织和性能得到最佳改善具有重要意义。通过规范材料选择、设备和工艺参数、检测和评估以及质量控制等方面的要求，可以确保热处理过程的稳定性和可靠性。此外，热处理工艺技术标准的遵循还可以提高热处理产品的质量和性能，满足客户的需求和要求，促进热处理行业的发展。
管道热处理规范
管道热处理规范
管道热处理是指将管道材料在一定温度条件下经过加热、保温、冷却等工艺步骤后获得一定的组织结构和性能。它是管道制造中非常重要的一步，能够改善管道的力学性能、耐腐蚀性能和工艺性能，提高管道的使用寿命。下面将介绍一些常用的管道热处理规范。
首先，在进行管道热处理前，需要进行材料的质量检验。按照规范要求，应对管道材料进行化学成分分析、机械性能测试和硬度测试等。只有合格的材料才能进行后续的热处理工艺。
对于不同材料的管道，热处理工艺也有所不同。一般来说，常用的热处理工艺包括退火、正火、淬火和回火等。退火工艺主要是通过加热和保温的方式，使材料达到一定的温度，然后缓慢冷却，以消除材料内部的应力和改善其塑性。正火工艺则是将材料加热到一定温度，保持一定时间，然后通过自然冷却或强制冷却的方式，以改善材料的硬度和强度。淬火工艺是将材料加热到超过临界点的高温，然后迅速冷却，以使材料产生马氏体组织，从而提高其硬度和抗磨性能。回火工艺是将淬火后的材料加热到较低的温度，然后保温一段时间，最后冷却，以消除淬火过程中产生的应力和脆性，提高材料的韧性。
在进行管道热处理时，需要严格控制加热温度、保温时间和冷却速度。加热温度应根据材料的组织结构和性能要求进行选择，保温时间应根据材料的厚度和热传导性能合理确定，冷却速度则需要根据材料的淬火要求和回火要求进行控制。同时，在实施热处理过程中，还需要对温度、时间和冷却速度进行监测和记录，以确保热处理工艺的稳定性和可控性。
除了严格控制热处理工艺参数外，还需要在热处理后进行必要的检验和评定。常见的检验方法包括金相显微镜观察、硬度测试、拉伸试验、冲击试验和腐蚀试验等。通过这些检验方法可以评估热处理后管道材料的组织结构和性能，判断热处理工艺的成效。
综上所述，管道热处理是管道制造中的重要工艺环节，需要严格按照规范进行操作。通过合理选择热处理工艺、严格控制热处理参数和进行必要的检验评定，可以提高管道材料的力学性能、耐腐蚀性能和工艺性能，延长管道的使用寿命。
压力管道热处理规范
压力管道热处理规范
压力管道热处理规范
本规范适用于工业管道、化工管道、撬装等管道的焊后消除应力热处理。
工作准备
主要机具及材料包括热处理设备、热电偶、加热器、保温棉、挡雨、雪的遮盖物等必要的手段用料。
在进行热处理工艺的实施前，需要完成焊接工作并确认焊接外观符合质量标准，除容易产生延迟裂纹的钢材以外，焊缝的无损检验已取得检验合格通知，以及其它要求的检验项目均已取得检验合格通知。
热处理工艺
在进行热处理时，每道焊口的测温点应对称布置在焊缝中心两侧，且不得少于两点。水平管道测温点应上下对称布置。测温点处应用砂轮打磨出金属光泽。焊后热处理的加热范围，每侧不应小于焊缝宽度的3倍，且不小于25mm。有淬硬倾向或易产生延迟裂纹的管道焊缝两侧各不小于壁厚的五倍，且不小于100mm，并力求受热区的温度均匀一致。加热区以外100mm范围内应用玻璃棉或硅酸铝纤维毡进行保温，管道两端应封闭。
热处理曲线如图2所示，升温速度在300℃以前不控制，从300℃开始进行加热速度的控制。加热速度不应超过220×25/δ（℃/h），且不大于220℃/h（其中δ为管壁厚度，mm）。热处理温度见表1.
本规范的实施需要符合以上要求，以确保压力管道的安全运行。
3.2.4 恒温时间：每毫米壁厚应保持30分钟，且不得少于1小时。当管道壁厚为2.5毫米时，恒温时间为2.5分钟。 3.2.5 冷却速度：在恒温后，冷却速度不得超过275×25.4/δ（℃/h），且不得大于275℃/h（其中δ为管壁厚，单位为毫米）。冷却至300℃后，应自然冷却。
3.3 热处理记录
3.3.1 热处理过程应自动记录。热处理完成后，操作者需在温度曲线上标明热处理的管线号和焊口号，并签上操作者的姓名和日期。
3.3.2 热处理责任人员应审核热处理结果（即温度曲线）是否符合工艺要求。
4 焊后热处理操作要点
4.1 在进行焊后热处理操作前，操作人员应认真检查电源连接是否正确，漏电保护器是否灵敏，电源线和接头是否裸露，加热器瓷环是否损坏，保温是否符合热处理工艺卡要求，以及热处理设备和管道是否接地良好。
